Огляд і тестування материнської плати ASUS PRIME X370-A: баланс у дрібницях

Чи плануєте скласти нову систему з процесором AMD Ryzen і при цьому не розоритися на покупці материнської плати на флагманському чіпсеті  AMD X370? Тоді варто звернути увагу на лінійку ASUS PRIME, яка містить низку вельми цікавих екземплярів за співвідношенням ціни та можливостей.

Однією з таких моделей є ASUS PRIME X370-A, яка на даний момент може похвалитися найдоступнішою ціню в асортименті компанії, що становить близько $148. Звичайно ж, на догоду зниженню цінника не обійшлося без певних спрощень і обмежень, проте більшість можливостей даної новинки знаходяться на цілком гідному рівні, благо наявність топового чіпсета дає про себе знати. Давайте ж оцінимо її функціональні можливості.

Специфікація

Модель	ASUS PRIME X370-A
Чіпсет	AMD X370
Процесорний роз'єм	Socket AM4
Підтримка процесорів	AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)
Слоти розширення	1 x PCI Express 3.0 x16 (AMD Ryzen) або x8 (AMD A / Athlon) 1 x PCI Express 2.0 x16 (x4) 2 x PCI Express 2.0 x1 2 x PCI
Дискова підсистема	1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA і PCIe 3.0 x2 для AMD A / Athlon)) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10
LAN	1 x Realtek RTL8111H (10/100/1000 Мбіт/с)
Звукова підсистема	8-канальний Realtek ALC887
Живлення	1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V
Вентилятори	1 x роз'єм вентилятора CPU (4-контактний) 2 x роз'єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення
Зовнішні порти I/O	1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x D-Sub 1 x RJ45 2 x USB 2.0 4 x USB 3.1 Gen 1 2 х USB 3.1 Gen 2 3 x аудіопорти
Внутрішні порти I/O	1 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1 2 x USB 2.0 з підтримкою підключення чотирьох USB 2.0 1 x TPM 1 x COM 1 х S/PDIF Out
BIOS	128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.0
Форм-фактор	ATX 305 x 237 мм
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

Материнська плата ASUS PRIME X370-А постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

У комплекті постачання, крім звичного диска з ПЗ, набору паперової документації та заглушки інтерфейсної панелі, ми виявили тільки два кабелі SATA, що не дивно для доступної моделі.

Дизайн і особливості плати

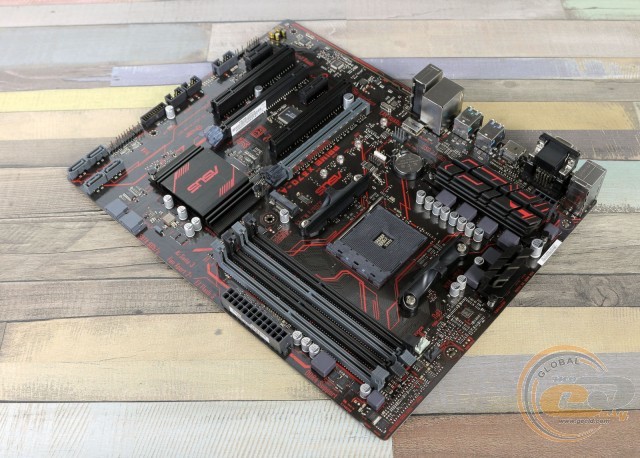

Новинка виконана на друкованій платі чорного кольору формату ATX (305 x 237 мм) з оригінальним оформленням у вигляді візерунка червоного кольору. Загалом дана модель виглядає належно для своєї далеко не флагманської ціни.

Що стосується ілюмінації, то в даному випадку вона доволі проста, й полягає в наявності смуги з підсвічуванням в області звукової підсистеми й пари світлодіодів у засувках слотів PCI Express 3.0 x16.

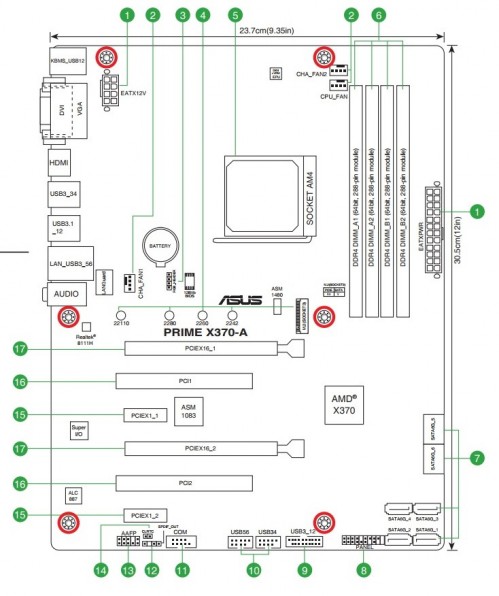

Компонування набортних елементів виконане на дуже високому рівні. Жодних суттєвих проблем зі складанням системи у вас не виникне, оскільки всі ключові елементи знаходяться на достатній відстані один від одного, а DIMM-слоти обладнані засувками лише з одного боку. Бентежить лише відсутність кріпильних отворів праворуч, що потребуватиме граничної акуратності при підключенні інтерфейсів, які знаходяться там.

Глянувши на зворотну сторону ASUS PRIME X370-А, можна відзначити стандартну опорну пластину процесорного роз'єма, а також той факт, що обидва радіатори системи охолодження закріплені за допомогою пластикових кліпс. Подивимося, як це вплине на ефективність охолодження, особливо в процесі розгону.

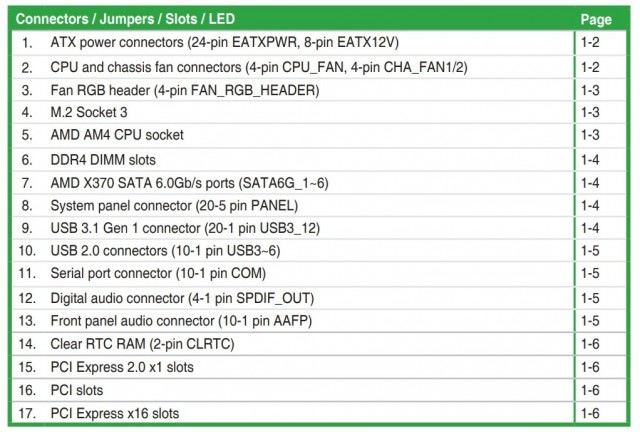

У нижній частині новинки розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, порт COM, джампер для скидання CMOS, а також колодка підключення фронтальної панелі.

Додатково відзначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі реалізовано підтримку чотирьох внутрішніх і двох зовнішніх портів USB 2.0 і шести USB 3.1 Gen 1: двох внутрішніх і чотирьох на інтерфейсній панелі.

Можливості з організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110) і шістьма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі AMD Ryzen порт M.2 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі, тоді як для рішень AMD A / AMD Athlon можлива робота лише в режимах SATA і PCIE 3.0 x2.

Системна плата ASUS PRIME X370-A оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Система охолодження моделі ASUS PRIME X370-A складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

• радіатор охолодження чіпсета – 44,7°C (при розгоні – 46,2°C);
• верхній радіатор охолодження елементів підсистеми живлення – 52,2°C (при розгоні − 62,6°C);
• нижній радіатор охолодження елементів підсистеми живлення – 61,1°C (при розгоні − 83,2°C);
• дроселі підсистеми живлення – 62,8°C (при розгоні − 88,1°C).

Як бачимо, якщо з охолодженням чіпсета немає жодних проблем, то з польовими транзисторами справи йдуть не надто добре. Для порівняння: температури в протестованої раніше ASUS PRIME X370-PRO були значно нижчими. В даному випадку роль грає не лише інший спосіб кріплення, але й менша площа розсіювання тепла в радіаторів. Звичайно ж, отримані результати не є критичними, проте перед розгоном на ASUS PRIME X370-A варто приділити особливу увагу хорошій циркуляції повітря всередині корпуса.

Живлення процесора здійснюється за 6-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

Для розширення функціональності в користувача є шість слотів:

1. PCI Express 3.0 x16 (у режимі х16);
2. PCI;
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x16 (у режимі х4);
5. PCI;
6. PCI Express 2.0 x1.

З двох роз'ємів PCI Express x16 до процесора підключений лише верхній сірого кольору з посиленою конструкцією. В свою чергу другий слот підключений до чіпсета й використовує лише 4 лінії. Окремо відзначимо, що в разі встановлення одного з процесорів серій AMD A / AMD Athlon пропускна спроможність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями.

Пара роз'ємів PCI реалізована силами моста ASMedia ASM1083.

Можливості Multi I/O покладено на мікросхему ITE IT8665E, яка забезпечує моніторинг і роботу портів PS/2 і COM.

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Reltek RTL8111H.

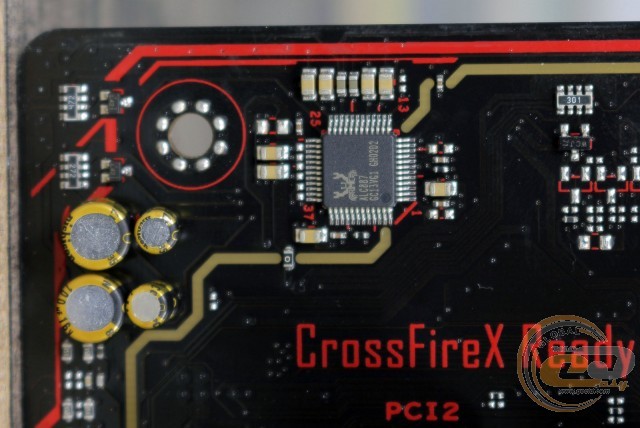

Звукова підсистема материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і містить конденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

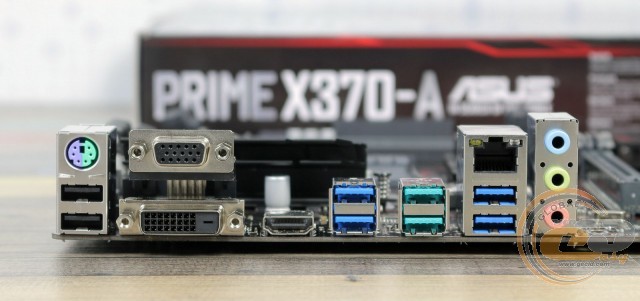

На інтерфейсну панель даної моделі виведені такі порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x RJ45;
• 1 x PS/2 Combo;
• 2 x USB 2.0;
• 4 x USB 3.1 Gen 1;
• 2 х USB 3.1 Gen 2;
• 3 x аудіопорти;

Інтерфейсна панель новинки вигідно вирізняється наявністю восьми портів USB і можливістю винести на неї порт COM за допомогою відповідної колодки на друкованій платі. Не зайвим також буде відзначити наявність трьох відеовиходів, які будуть актуальними виключно для APU сьомого покоління AMD A для платформи Socket AM4.

А ось заощадити виробник вирішив на кількості аудіопортів, яких усього три, тому власники багатоканальної акустики зіштовхнуться з певними незручностями.

Можливості з організації охолодження всередині системного корпуса в ASUS PRIME X370-A не надто широкі. В наявності три 4-контактні роз'єми для підключення вентиляторів, один з яких слугує для системи охолодження CPU, тоді як два інші використовуються для системних пропелерів.

UEFI BIOS

Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

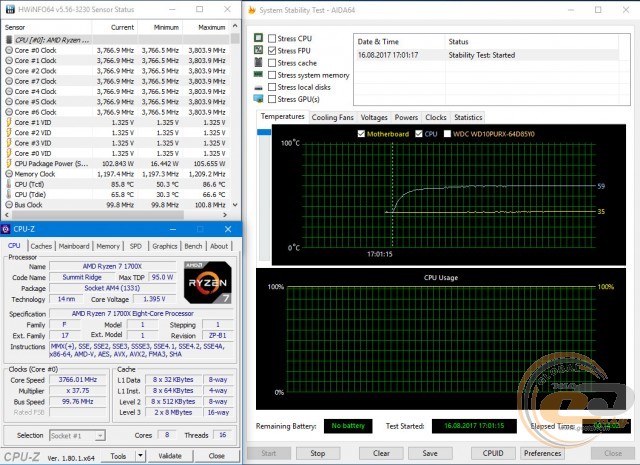

Скориставшись функцією автоматичного розгону, ми отримали частоту процесора AMD Ryzen 7 1700X на рівні 3766 МГц при напрузі 1,395 В.

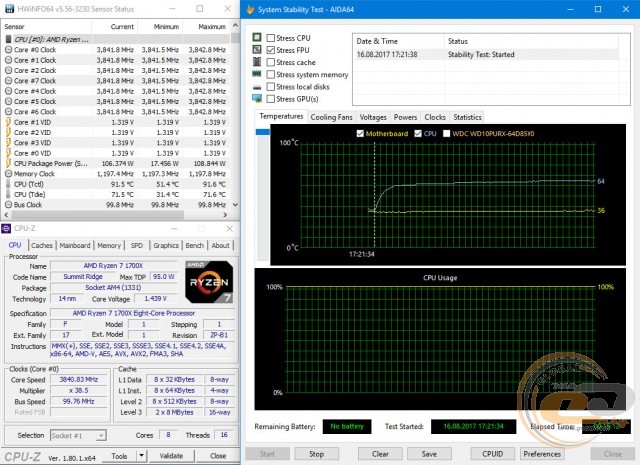

У ручному режимі вдалося підвищити його частоту до 3,84 ГГц при напрузі 1,439 В (у BIOS ми виставили автоматичне регулювання напруги).

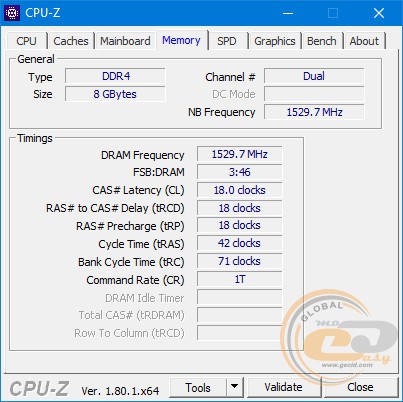

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості  DDR4-3066 МГц.

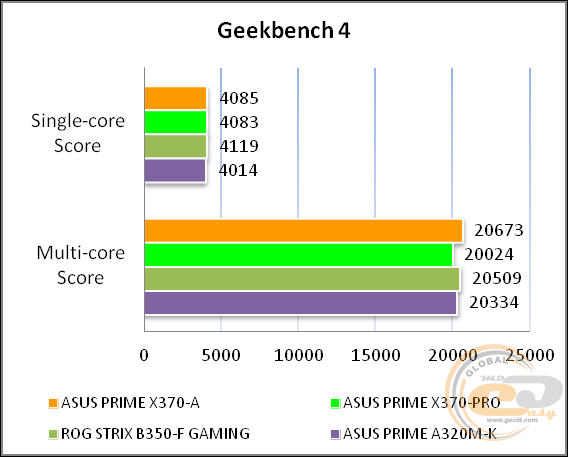

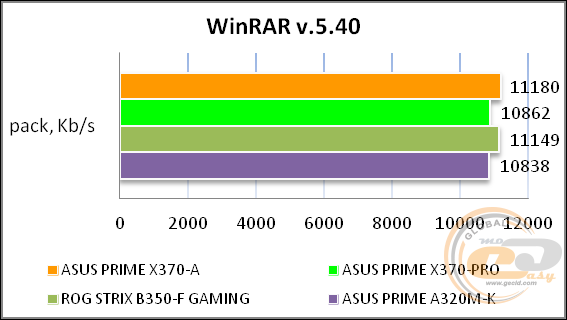

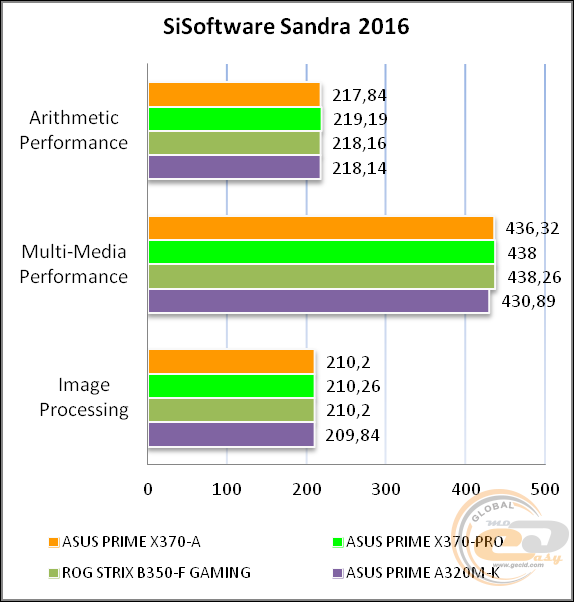

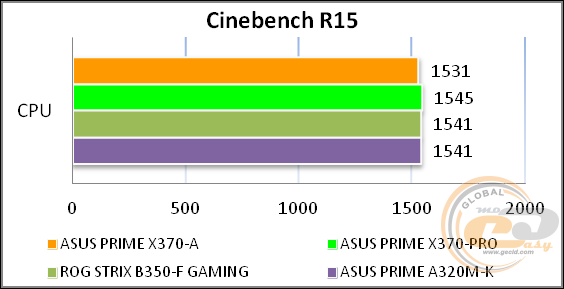

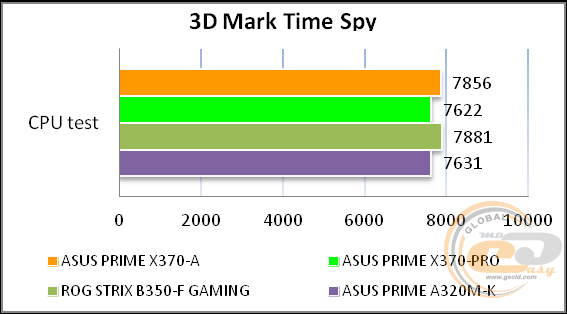

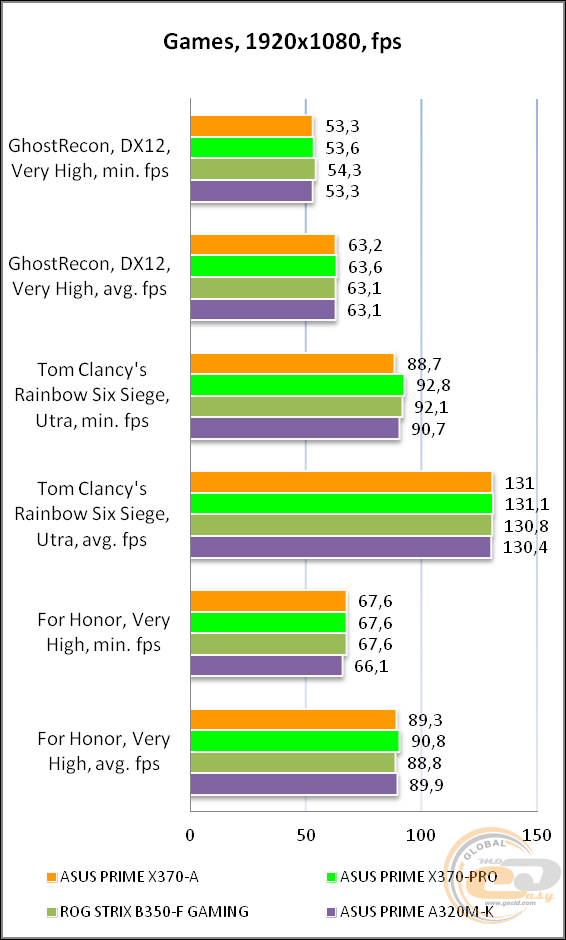

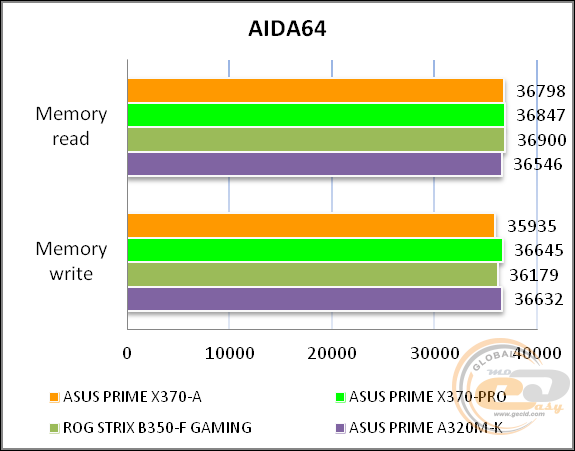

Тестування

Для перевірки можливостей материнської плати ASUS PRIME X370-A використовувалося таке обладнання:

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Незважаючи на те, що в складі ASUS PRIME X370-A використовується бюджетний кодек Realtek ALC887, якості її звукової підсистеми буде достатньо більшості користувачів. До того ж завжди можна встановити дискретну звукову плату.

Висновки

На момент підготовки огляду материнська плата ASUS PRIME X370-A є однією з найдоступніших новинок від компанії ASUS на флагманському чіпсеті AMD X370. Вона пропонується за середньою ціною близько $148. За ці гроші ви отримаєте повнорозмірне рішення формату ATX з можливістю розгону, хорошими можливостями з підключення накопичувачів, приємним дизайном у чорно-червоних тонах, великою кількістю портів USB, включаючи пару високошвидкісних USB 3.1 Gen 2, і з традиційно високою якістю виконання. Не обійшлося без пари приємних дрібниць у вигляді нехай і простого, але LED-підсвічування, посиленого слота для відеокарти, який без проблем витримає навіть найпотужніший відеоприскорювач, а також підтримки інтерфейсів COM і PCI.

Перед покупкою новинки варто пам'ятати про не надто ефективне охолодження польових транзисторів у разі розгону, а також про незручне підключення багатоканальної акустики.

В результаті материнська плата ASUS PRIME X370-A не позбавлена ​​компромісів, але все ж вона заслуговує вашої уваги завдяки розумній ціні та хорошому оснащенню.

Переваги:

• надійна цифрова підсистема живлення;
• підтримка швидких модулів ОЗП;
• наявність LED-підсвічування;
• підтримка портів USB 3.1 Gen 2;
• хороші можливості з організації дискової підсистеми;
• хороші можливості з автоматичного та ручного розгону;
• використання дизайну  5X Protection III;
• підтримка низки корисних фірмових технологій.

Особливості:

• незручне підключення багатоканальної акустики;
• не надто ефективне охолодження польових транзисторів при розгоні.

Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
