Огляд і тестування материнської плати ASUS PRIME H370M-PLUS: проблеми з ціноутворенням
13-08-2018
Усе частіше до компанії Intel виникають питання щодо сучасної лінійки чіпсетів із підтримкою процесорів Intel Coffee Lake, а якщо точніше, то про відмінності між ними і про цінову політику, яка не дозволяє виробникам материнських плат випускати більш цікаві в функціональному плані моделі в порівнянні з внутрішніми і зовнішніми конкурентами. Найбільше запитань викликає чіпсет Intel H370, материнські плати на якому впритул наближаються за вартістю до молодших пристроїв на Intel Z370 і помітно випереджають у ціновому плані моделі на Intel B360, хоча останні можуть не поступатися і навіть перевершувати за рівнем оснащення. Сама компанія Intel продає Intel H370 дорожче Intel B360 виключно через підтримку RAID-масивів, пари додаткових портів USB і двадцяти чіпсетних ліній замість дванадцяти у Intel B360, що в теорії дозволяє виробникам реалізувати додаткові слоти розширення і більше інтерфейсів, однак подібне використання тягне за собою ще більше зростання ціни.
Наочно цю ситуацію можна спостерігати на прикладі материнської плати ASUS PRIME H370M-PLUS, середня вартість якої становить близько $125. Давайте ж з'ясуємо, у чому її переваги перед пристроями на Intel B360 і наскільки важко їй доведеться на ринку в оточенні внутрішніх і зовнішніх конкурентів.
Специфікація
Модель |
ASUS PRIME H370M-PLUS |
Чіпсет |
Intel H370 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою DDR4-2666 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x16+x4) 2 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x2) 1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10 Intel Optane Memory Ready |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний кодек Realtek ALC887 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 1 x роз'єм водоблока CPU (4-контактний) 2 x роз'єми підключення системного вентилятора (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на елементах підсистеми живлення |
Зовнішні I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x D-Sub 1 x RJ45 2 x USB 2.0 2 x USB 3.1 Gen 1 1 x USB 3.1 Gen 1 Type-C 2 x USB 3.1 Gen 2 3 x аудіопорти |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 2 x USB 2.0 1 x COM 1 x TPM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.1 |
Форм-фактор |
microATX 244 x 244 мм |
Сайт виробника |
ASUS |
Упаковка і комплект постачання
ASUS PRIME H370M-PLUS постачається у стандартній картонній коробці із приємним і інформативним оформленням. Більша частина лицьової панелі відведена під зображення самої материнської плати, а на боках упаковки розташована інформація щодо ключових технічних характеристик продукту і його переваг.
Комплект постачання містить:
- диск із драйверами і утилітами;
- набір паперової документації;
- два кабелі SATA;
- набір кріпильних гвинтів для накопичувачів M.2;
- заглушку інтерфейсної панелі.
Дизайн і особливості плати

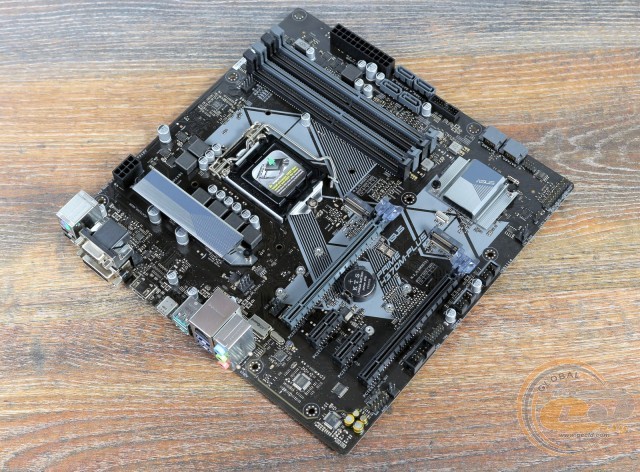

У плані дизайну - це типовий представник лінійки ASUS PRIME із нижнього цінового сегмента. Нас традиційно зустрічає коричнева друкована плата з візерунком сірого кольору і радіатори простої форми в аналогічному колірному оформленні. З цікавого відзначимо лише трохи нестандартне розташування чотирьох із шести портів SATA.
Незважаючи на те, що перед нами досить дорога плата ASUS формату microATX на Intel H370, їй не дісталася ні система підсвічування ASUS AURA Sync, ні колодка для світлодіодних стрічок. Присутня тільки пара світлодіодів під прозорими засувками слотів PCI Express x16.

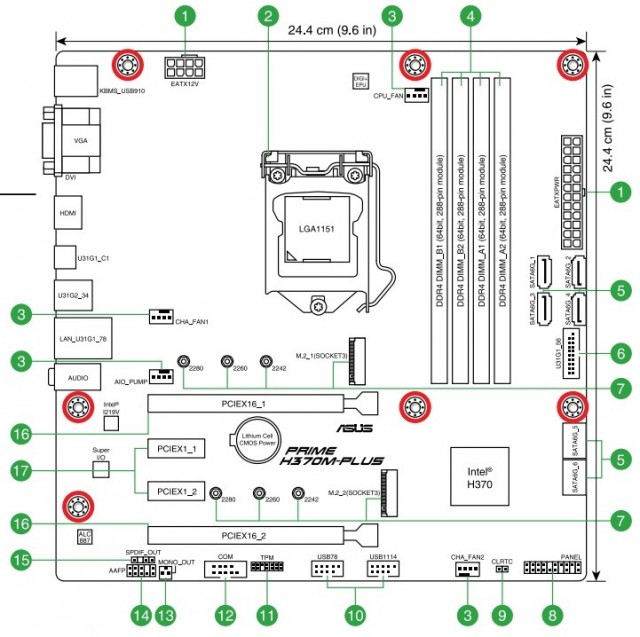

Що ж стосується зручності складання, то завдяки грамотній компонуванні набортних елементів ніяких проблем у вас не виникне. Відзначимо тільки відсутність кріпильного отвору в нижньому правому куті, тому не варто підключати фронтальну панель корпусу із зайвим зусиллям. Зате порадувала наявність DIMM-слотів із засувками тільки з одного боку, що підвищить зручність заміни модулів ОЗП при встановленій відеокарті.
Глянувши на зворотний бік, можна відзначити стандартну опорну пластину процесорного роз'єму, а також пластикові кліпси кріплення радіаторів системи охолодження.
За традицією велика частина роз'ємів зосереджена в нижній частині друкованої плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, S/PDIF out, Mono out, порти COM і TPM, а також колодку підключення фронтальної панелі і джампер скидання CMOS. Додатково зазначимо пару колодок для активації портів USB 2.0. Усього на платі силами чіпсета Intel H370 реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0.
Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. З огляду на досить великої кількості інтерфейсів дискової підсистеми і недостатньої кількості вільних чіпсетний ліній, один з слотів M.2 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA_2») при встановленні SATA M.2 накопичувача.
До речі, слот «M.2_1» має у своєму розпорядженні лише дві лінії PCIe, тому його пропускна здатність обмежена на позначці 16 Гбіт/с. Якщо ви купуєте швидкий накопичувач із підтримкою чотирьох ліній, то його краще підключати до слоту «M.2_2», який видає необхідні 32 Гбіт/с для реалізації потенціалу такого SSD.
Системна плата ASUS PRIME H370M-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.
Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1. Усього ASUS PRIME H370M-PLUS може похвалитися п'ятьма відповідними інтерфейсами: двома внутрішніми і трьома зовнішніми. При цьому один із портів на інтерфейсній панелі виконаний у популярному форматі Type-C.
Система охолодження складається із двох алюмінієвих радіаторів, один з яких відводить тепло від чіпсета Intel H370, тоді як другий накриває елементи підсистеми живлення CPU. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 35,3°C;
- радіатор на елементах підсистеми живлення процесора - 55,2°C;
- МОП-транзистори підсистеми живлення - 71,3°С;
- дроселі підсистеми живлення - 67,1°C.
Як бачимо, проблем із перегрівом у процесі роботи виникнути не повинно, з огляду на відсутність можливості розгону, а значить, і екстремальних навантажень.
Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів із застосуванням МОП-транзисторів On Semiconductor 4C10B, твердотільних конденсаторів і феритових дроселів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.
Для розширення функціональності ASUS PRIME H370M-PLUS у користувача є в розпорядженні чотири слота:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі x4).
До процесору підключений тільки верхній слот PCI Express 3.0 x16, який і використовує всі доступні шістнадцять ліній. Другому слоту дісталося чотири чіпсетних лінії, тому в разі встановлення пари відеокарт, вони будуть працювати за не найактуальнішою схемою x16+x4.

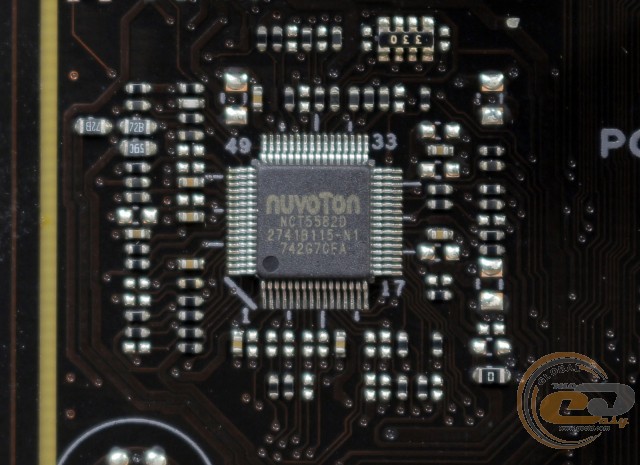

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5582D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

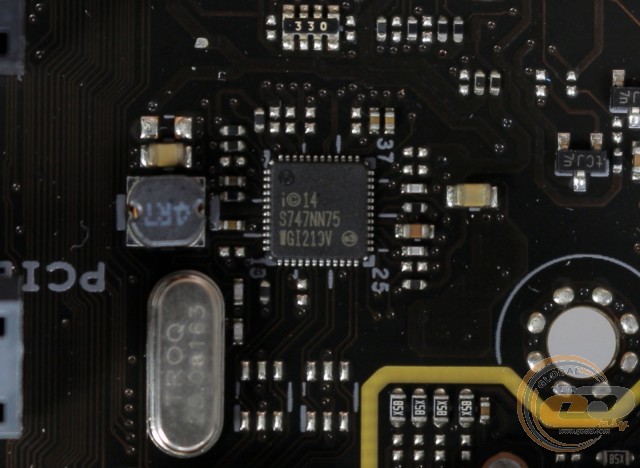

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V.

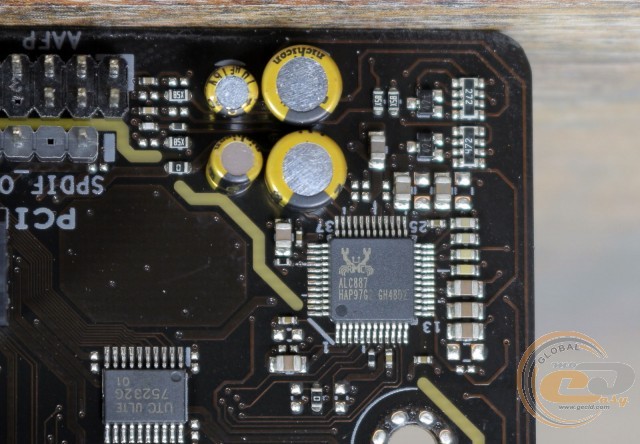

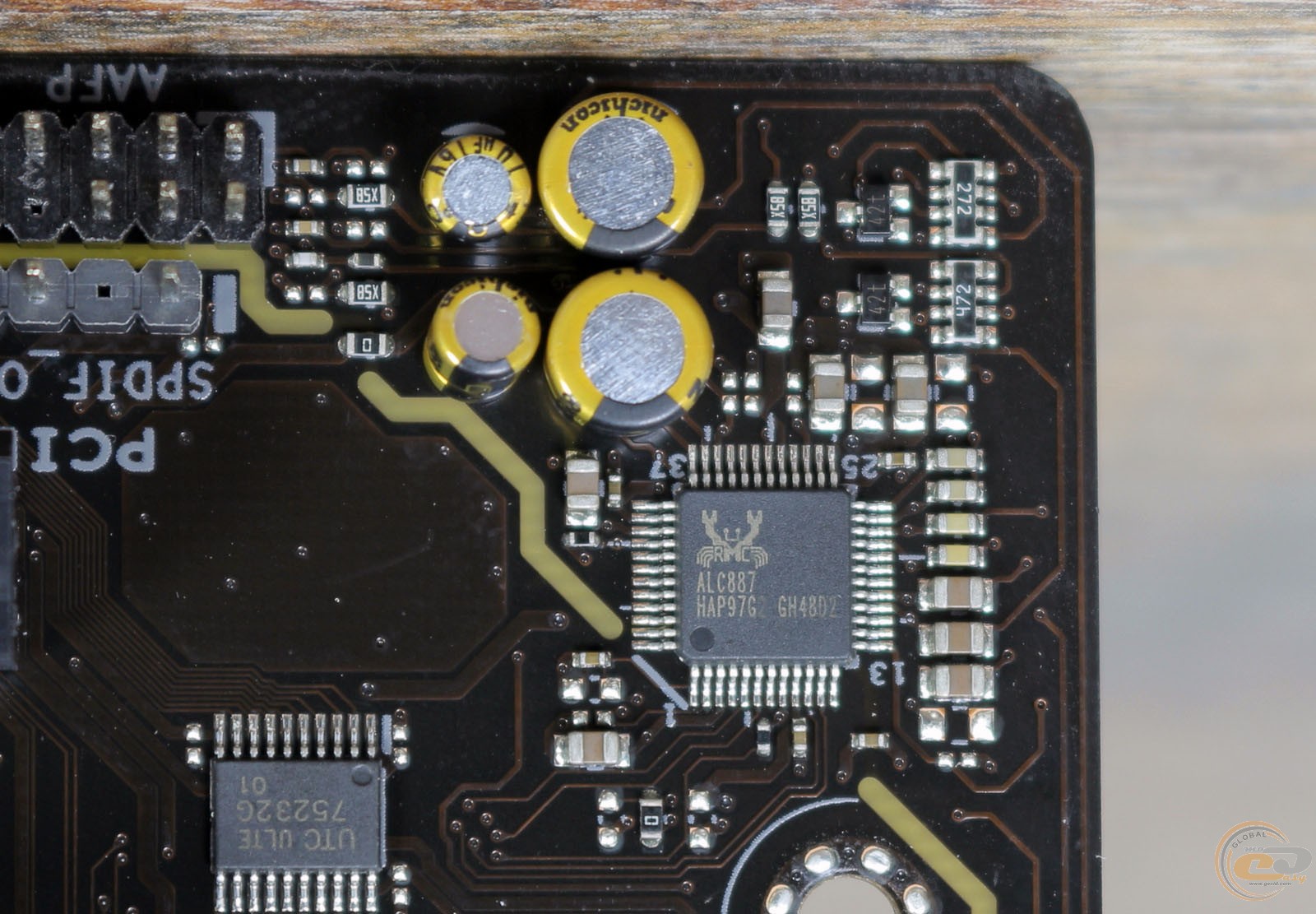

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і має аудіоконденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

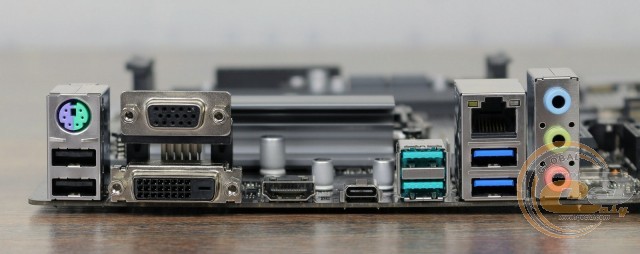

На інтерфейсну панель тестованої моделі виведені такі порти:
- 1 х PS / 2 Combo;
- 1 x HDMI;
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x RJ45;
- 2 x USB 3.1 Gen 2;
- 2 x USB 3.1 Gen 1;
- 1 x USB 3.1 Gen 1 Type-C;
- 2 x USB 2.0;
- 3 x аудіопорти.
Інтерфейсна панель вигідно відрізняється наявністю семи портів USB, включаючи пару високошвидкісних USB 3.1 Gen 2 і один USB 3.1 Gen 1 Type-C. Додатково зазначимо три відеовиходи і можливість винести на задню панель порт COM. Що ж стосується недоліків, то до них можна віднести незручне підключення багатоканальної акустики.
У ASUS PRIME H370M-PLUS є стандартні можливості для організації охолодження всередині системного корпусу. Наявні чотири 4-контактних роз'єми для підключення вентиляторів, один з яких слугує для охолодження центрального процесора, другий призначений для водоблоку СВО, а ще два використовуються для системних пропелерів.
UEFI BIOS
Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять оптимально конфігурувати систему, а для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону
Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z стабільно працювали на швидкості DDR4-2666 МГц.
Тестування
Для перевірки можливостей ASUS PRIME H370M-PLUS використовувалося таке обладнання:
Процесор |
Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple (WD10PURX, 1TB) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

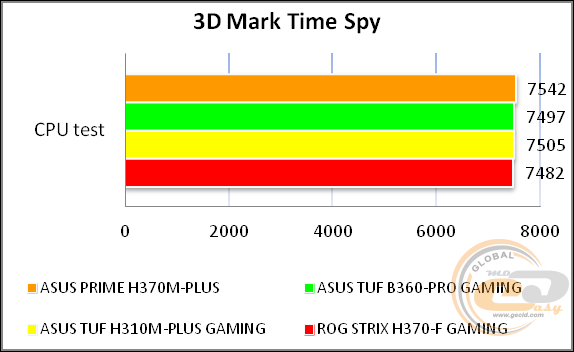

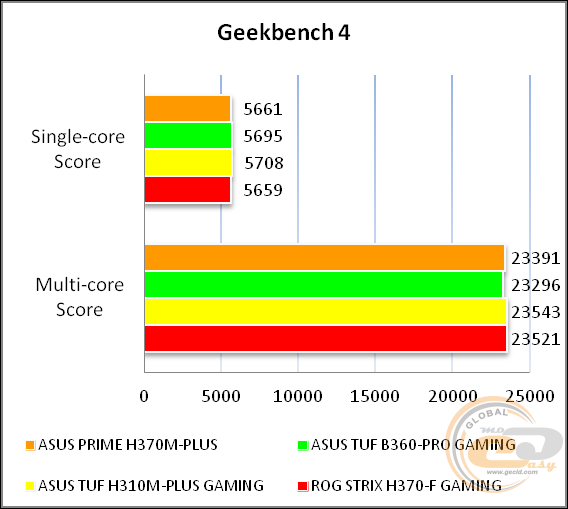

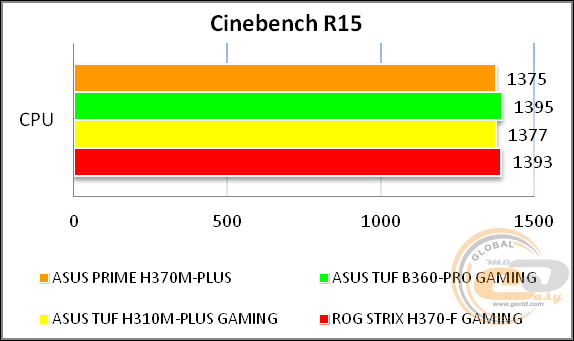

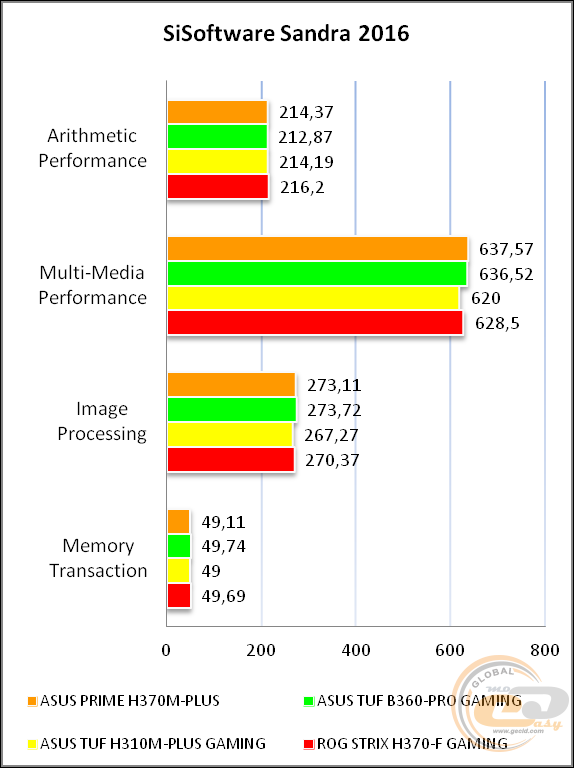

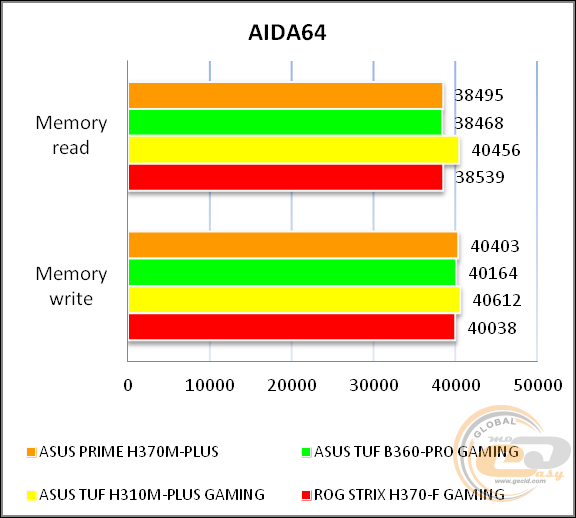

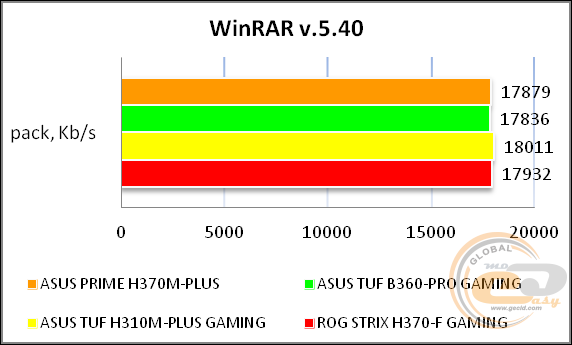

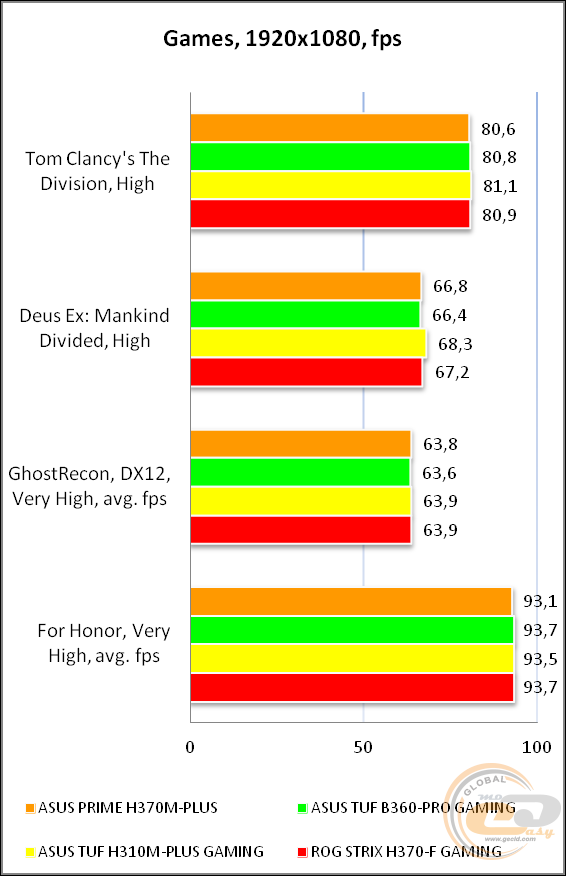

У підсумку ми отримали гідні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
Рівень шуму, дБ (А) |
-85.5 |
Добре |
Динамічний діапазон, дБ (А) |
85.5 |
Добре |
Гармонійні викривлення, % |
0.0063 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-75.9 |
Посередньо |
Інтермодуляційні викривлення + шум, % |
0.018 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-84.4 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-91.7 |
Дуже добре |
Динамічний діапазон, дБ (А) |
92.1 |
Дуже добре |
Гармонійні викривлення, % |
0.0052 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-78.7 |
Посередньо |
Інтермодуляційні викривлення + шум, % |
0.012 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-86.6 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.011 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Незважаючи на використання бюджетного кодека Realtek ALC887, якості звукової підсистеми буде достатньо для більшості невимогливих користувачів. До того ж завжди можна встановити дискретну звукову плату з інтерфейсом PCI Express.
Висновки
У відриві від вартості і наявності конкурентів, материнська плата ASUS PRIME H370M-PLUS виглядає цілком гідно, адже вона пропонує повний набір необхідних сучасному користувачеві функцій, починаючи з підтримки інтерфейсів USB 3.1 Gen 2 і USB Type-C і закінчуючи хорошими можливостями організації дискової підсистеми. Також не обійшлося без трьох відеовиходів, якісного мережевого контролера від Intel і грамотного компонування набортних елементів. До особливостей можна віднести незручне підключення багатоканальної акустики і обмеження щодо одночасного використання інтерфейсів дискової підсистеми.
Найцікавіше починається тоді, коли мова заходить про цінове позиціонування. Судіть самі, на даний момент вартість ASUS PRIME H370M-PLUS становить близько $125, що на $10 дорожче розглянутої нами раніше ASUS ROG STRIX B360-G GAMING, яка, на секундочку, відноситься до лінійки ROG STRIX і володіє більш цікавим дизайном, системою підсвічування ASUS AURA Sync, флагманською звуковою підсистемою ROG SupremeFX, зручним підключенням багатоканальної акустики і більш якісною системою охолодження. На користь ASUS PRIME H370M-PLUS говорить тільки підтримка RAID-масивів і наявність одного порту USB 3.1 Gen 1 Type-C.
Що ж стосується чіпсета Intel Z370, то сама компанія ASUS вчинила мудро, і в її модельному ряді відсутні недорогі плати формату microATX, щоб не створювати зайву конкуренцію. За ATX-версію ASUS PRIME Z370-P доведеться викласти близько $140. Але конкуренти не підлаштовуються під інтереси лідера і активно атакують, тому на ринку присутні плати на Intel Z370 у ціновому діапазоні $120 - 130, що обіцяє дуже гостру боротьбу за покупця.
Переваги:
- використання дизайну 5X Protection III;
- підтримка портів USB 3.1 Gen 2 і USB 3.1 Gen 1 Type-C;
- гігабітний LAN-контролер від Intel;
- надійна цифрова підсистема живлення з якісної елементної бази;
- багаті можливості організації дискової підсистеми;
- підтримка ряду корисних фірмових технологій.
Особливості:
- незручне підключення багатоканальної акустики;
- обмеження щодо одночасного використання деяких інтерфейсів дискової підсистеми.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
