Огляд материнської плати ASUS PRIME A520M-A: дешево і сердито
16-09-2020
У червні 2020 року компанія AMD презентувала три нових процесори лінійки Ryzen 3000XT, виконаних по 7-нм техпроцесу на мікроархітектурі Zen 2. Однак сьогодні нас більше цікавить друга новинка, показана в той момент - новий чіпсет для бюджетного сегмента AMD A520. Він прийшов на зміну AMD A320, який проіснував на ринку рівно три роки.
AMD A520 можна назвати еволюцією лінійки бюджетних рішень від AMD. Він не тільки працює з поточним поколінням Ryzen 3000, але і має заділ на майбутнє у вигляді підтримки прийдешніх Ryzen Vermeer і гібридних Ryzen Cezanne.

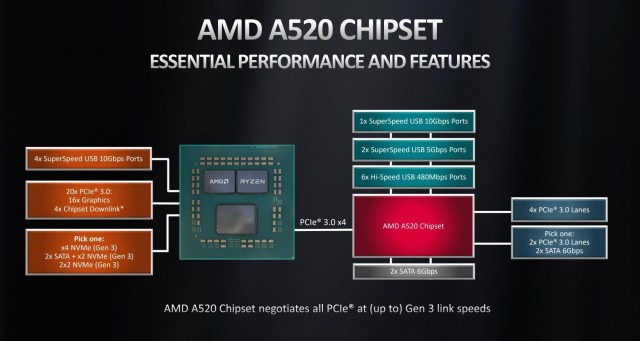

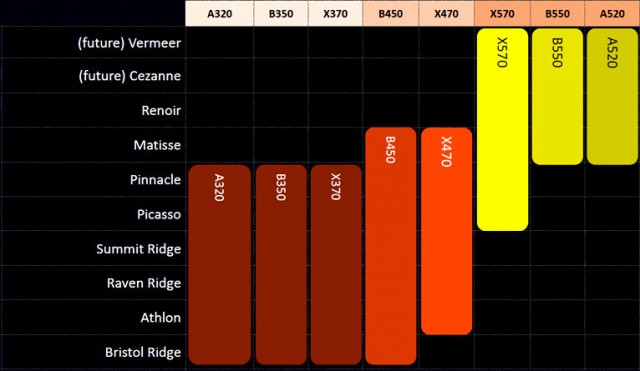

Так, у ньому немає підтримки PCIe 4.0, що не дивно для даного сегмента, зате використовується стандарт PCIe 3.0 замість PCIe 2.0 в AMD A320. З процесором чіпсет зв'язується за допомогою чотирьох ліній PCIe 3.0. Він забезпечує роботу двох портів SATA 6 Гбіт/с (ще пара може бути додана за рахунок вільних ліній PCIe 3.0), шести USB 2.0, двох USB 3.2 Gen 1 і одного USB 3.2 Gen 2. Підтримка розгону процесора і організації мультіграфічних зв'язок відсутня. Підсумкове порівняння характеристик поточного модельного ряду чіпсетів AMD виглядає так:
А тепер прийшов час познайомитися з новим чіпсетом ближче, і зробимо ми це на прикладі компактної материнської плати ASUS PRIME A520M-A.
Специфікація
Модель |
ASUS PRIME A520M-A |
Чіпсет |
AMD A520 |
Процесорний роз'єм |
Socket AM4 |
Підтримувані процесори |
AMD Ryzen 3-го покоління / Ryzen 3-го покоління з графікою Radeon Vega |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4800 МГц |
Слоти розширення |
1 x PCI Express 3.0 x16 2 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA та PCIe 3.0 x4) 4 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Realtek RTL8111H (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC887 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 2 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті |
Зовнішні порти I/O |
1 x HDMI 1 x D-Sub 1 x DVI-D 1 x RJ45 4 x USB 3.2 Gen 1 2 x USB 2.0 3 x аудіопорти 1 x PS/2 Combo |
Внутрішні порти I/O |
1 x USB 3.2 Gen 1 2 x USB 2.0 1 x COM 1 x TPM |
BIOS |
256 Mбіт Flash ROM UEFI AMI BIOS |
Форм-фактор |
microATX 244 x 244 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація

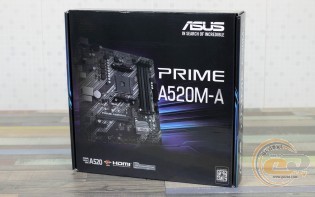

ASUS PRIME A520M-A постачається в картонній коробці з приємним оформленням в темних тонах. Більша частина зверхньої панелі відведена під зображення самої материнської плати, а на боковинах упаковки розташована інформація щодо ключових технічних характеристик і переваг.

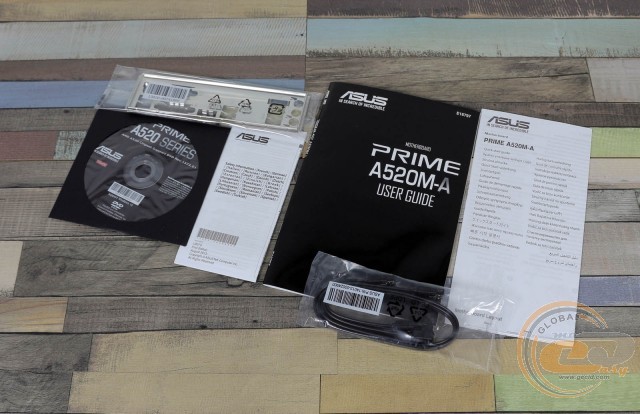

У коробці ми виявили диск з драйверами і утилітами, документацію, два кабелі SATA і заглушку інтерфейсної панелі.
Дизайн і особливості плати

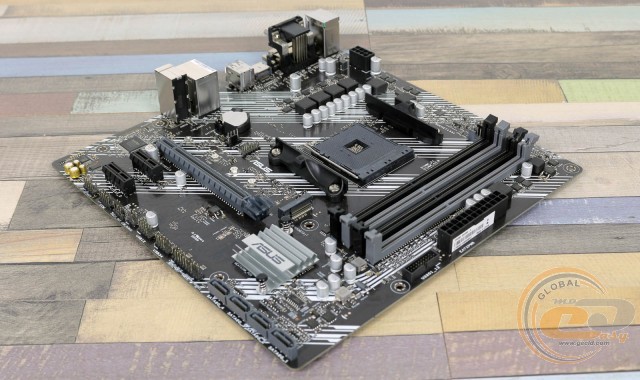

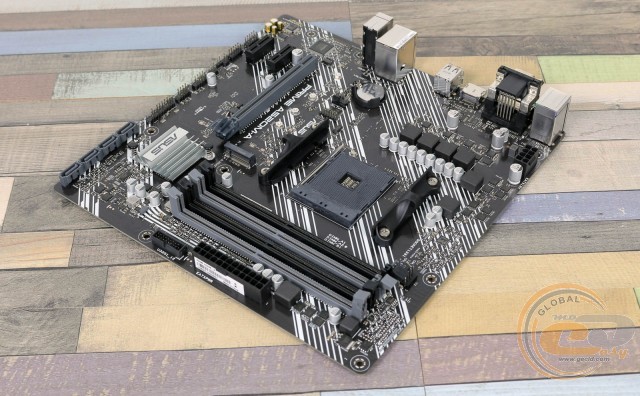

Діставши ASUS PRIME A520M-A з коробки, відразу розумієш, що це «робоча конячка» без будь-яких претензій на флагманський статус. В очі кидається друкована плата коричневого кольору, відсутній радіатор на елементах підсистеми живлення процесора і максимально простий чіпсетний радіатор. У даному сегменті такий підхід виробника більш ніж виправданий - завдяки цьому забезпечується мінімальна кінцева вартість пристрою для споживача.
Претензій до зручності збірки у нас не виникло. DIMM-слоти оснащені засувками тільки з одного боку і навіть найбільша відеокарта не зможе перекрити доступ до портів SATA, хоч вони і розташовані перпендикулярно поверхні плати.
На зворотному боці немає нічого примітного - тільки стандартна опорна пластина процесорного роз'єму, низка відміток про проходження різних сертифікацій і пластикові кліпси кріплення єдиного радіатора.

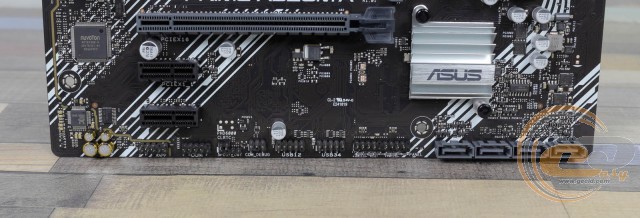

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі реалізована підтримка чотирьох внутрішніх і пари зовнішніх USB 2.0.

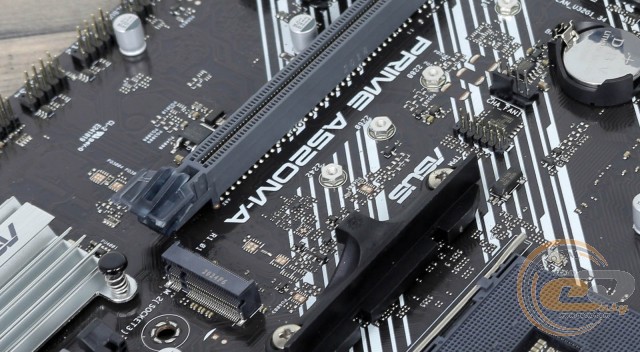

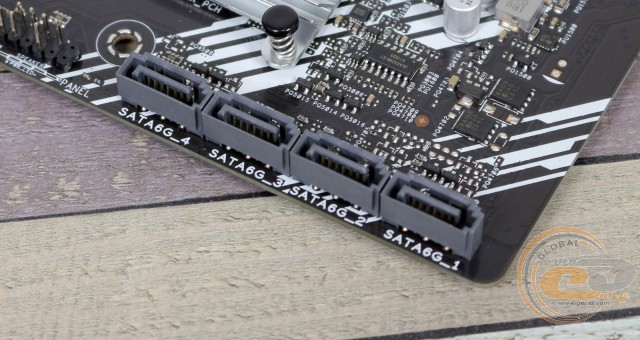

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і чотирма портами SATA 6 Гбіт/с.
Системна плата ASUS PRIME A520M-A оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4 у двоканальному режимі. Підтримуються планки, що працюють на частотах до 4800 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ.
Додатково зазначимо колодку підключення виносної панелі з портами USB 3.2 Gen 1. Усього на платі їх шість: два внутрішніх і чотири на інтерфейсній панелі.

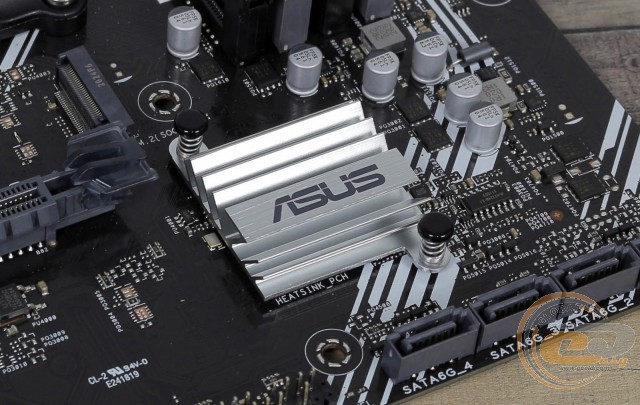

Система охолодження складається з одного радіатора, який відповідає за відведення тепла від чіпсета. Під час тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 43°C;
- бічні / верхні польові транзистори - 96/71°C;
- бічні / верхні дроселі підсистеми живлення - 88/70°C.
Температури польових транзисторів і дроселів нехай і не критичні, але все ж досить високі, тому нехтувати хорошою циркуляцією повітря всередині корпуса явно не варто.

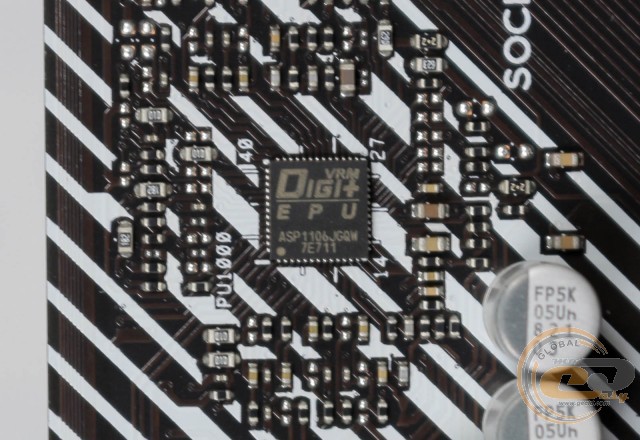

Живлення процесора здійснюється по 4+2-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі та польові транзистори RA14B і RA12B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106JGQW.

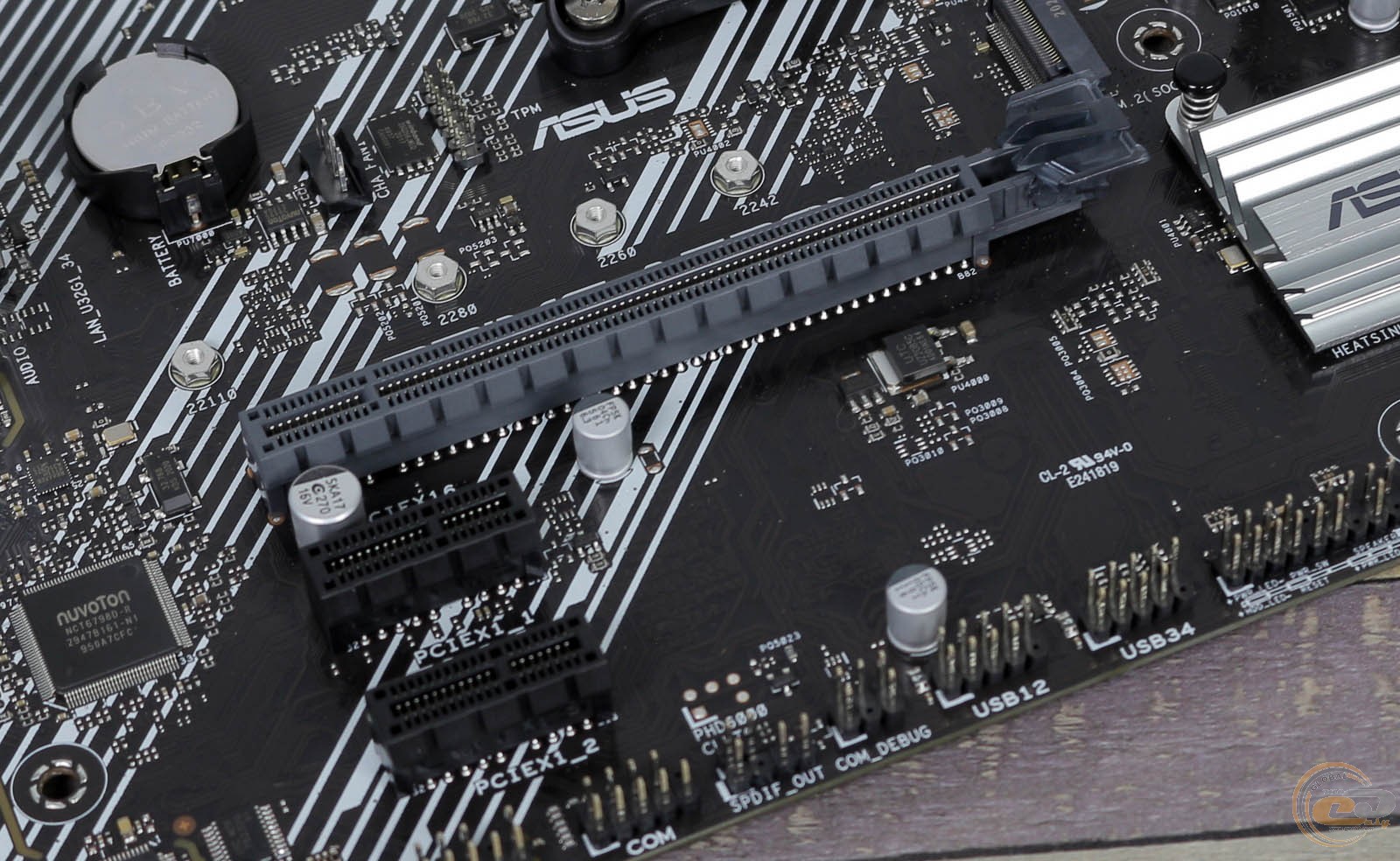

Для розширення функціональності ASUS PRIME A520M-A є три слоти:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
Таким чином, можна встановити тільки одну відеокарту і пару додаткових плат розширення. При використанні 3-слотового відеоприскорювача ви втратите доступ до PCI Express x1.
