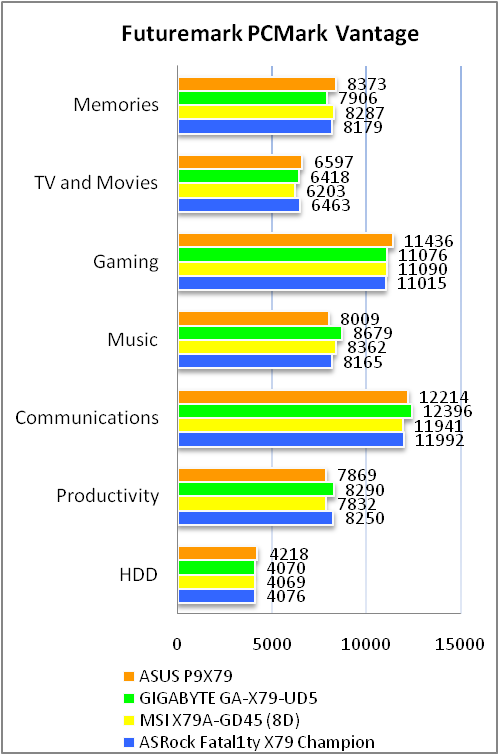

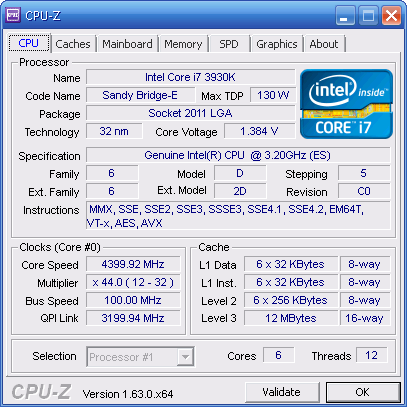

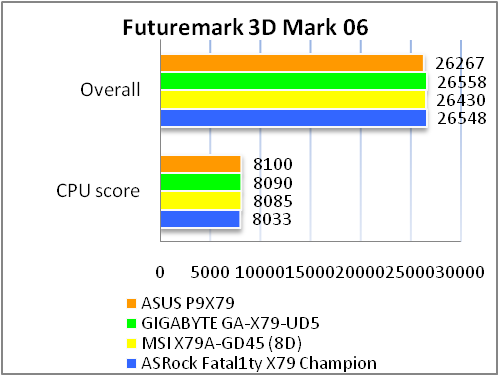

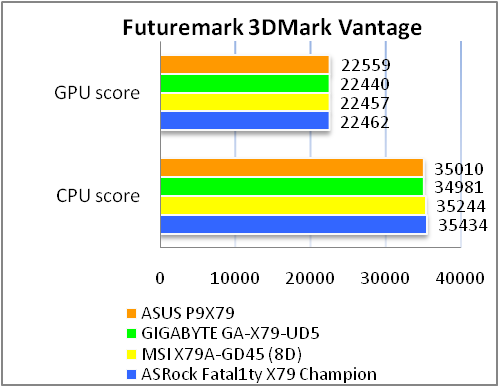

Огляд і тестування материнської плати ASUS P9X79

У даному матеріалі ми розглянемо одне з рішень лінійки материнських плат ASUS, побудованих на базі чіпсету Intel X79 Express. ASUS P9X79 є одним з відносно недорогих рішень лінійки P9X79, тому що більш доступною є лише материнська плата з додатковою приставкою LE (ASUS P9X79 LE),яка попадає в розряд ще більш «полегшених» плат. Старші моделі продаються дорожче на 60-160$ і відрізняються збільшеною кількістю роз’ємів PCI-E x16, SATA 6Gb/s, розширеним комплектом поставки, а в DELUXE версії – підтримкою бездротових інтерфейсів Wi-Fi і Bluetooth. Але ASUS P9X79 конкурує в секторі плат, розрахованих на більш масового користувача, тому відсутність цих функцій цілком виправдана.

ASUS P9X79

Специфікація материнської плати ASUS P9X79:



Виробник

ASUS

Модель

P9X79

Чіпсет

Intel X79 Express

Процесорний роз’єм

Socket LGA2011

Підтримувані процесори

Процесори Intel Core i7 другого покоління (Sandy Bridge-E)

Використовувана пам'ять

DDR3 2400(O.C.)/2133(O.C.)/1866/1600/1333/1066

Підтримка пам'яті

8 x 240-контактних DIMM чотириканальної архітектури до 64 ГБ

Слоти розширення

2 x PCI Express 3.0 x16

1 x PCI Express 3.0 x8

x16+x16

x16+x8+x8

2 x PCI Express 2.0 x1

1 х PCI

Дискова підсистема

Чіпсет Intel X79 Express підтримує:

4 x SATA 3.0 Гб/с;

2 x SATA 6.0 Гб/с,

підтримка SATA RAID 0, 1, 5, 10

Чіп ASMedia ASM1061 підтримує:

1 x Power eSATA 6.0 Гб/с;

1 x eSATA 6.0 Гб/с.

LAN

Гігабитний мережевий контролер Intel WG82579V

Звукова підсистема

Realtek ALC892, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF

IEEE 1394

1 х IEEE 1394a на основі контролера VIA 6315N (інтерфейсна панель)

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на MOSFET

Алюмінієвий радіатор південному мості

Роз’єм для вентиляторів

2 x роз’єм підключення вентиляторів CPU (4-контактний)

4 x роз’єм підключення системних вентиляторів (4-контактний )

Зовнішні порти I/O

1 x PS/2 порт для клавіатури/миші

4 x USB 3.0

6 x USB 2.0 (один порт можна використовувати для перепрошивання BIOS)

1 x Power eSATA 6.0 Гб/с

1 x eSATA 6.0 Гб/с

1 x IEEE 1394a

1 x LAN (RJ45)

1 x оптичний S/PDIF

1 x кнопка для завантаження BIOS із флеш-накопичувача

6 x аудіо портів

Внутрішні порти I/O

4 x USB 2.0 (до восьми додаткових)

4 x SATA 3.0 Гб/с

2 x SATA 6.0 Гб/с

1 х TPM

1 x S/PDIF вихід

1 x COM порт

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x кнопка MemOK!

1 x джампер очищення CMOS

1 x TPU

1 x EPU

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

BIOS

64 Мб ПЗП

UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.6, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Комплектація

посібник користувача;

інструкція зі встановлення CPU в Socket LGA2011;

брошура з описом гарантії;

диск із драйверами та утилітами;

2 x кабелі SATA 3.0 Гб/с;

2 x кабелі SATA 6.0 ГБ/с;

1 х 2-in-1 ASUS Q-Connector kit;

1 х ASUS SLI міст;

заглушка інтерфейсної панелі.

Форм-фактор,

розміри, мм

ATX

305 x 244

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки.

Все цены на Asus+P9X79

Упаковка та комплектація

ASUS P9X79

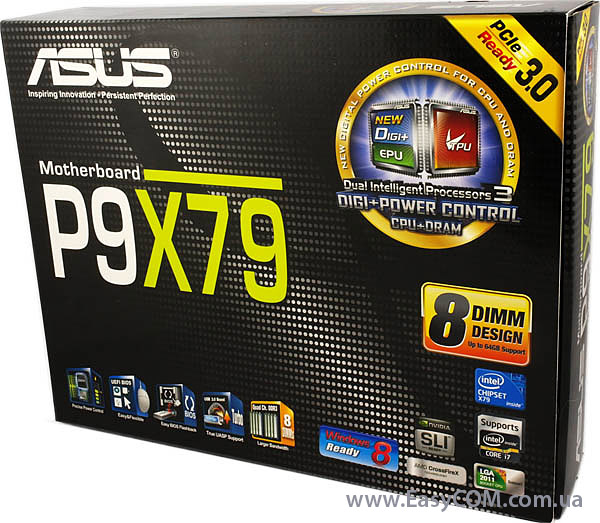

Упаковка материнської плати ASUS P9X79 виконана в стилі відповідному цій серії плат, який характеризується чорно-жовтими кольорами і відкидною кришкою. Також на передній частині коробки ярликами відзначені фірмові технології, що розширюють функціональність даної плати:

  • Dual Intelligent Processors 3 – третє покоління чіпів TPU (TurboV Processing Unit) і EPU (Energy Processing Unit), що керують відповідно системою автоматичного розгону та енергозбереженням. А нова версія системи живлення DIGI+ містить у собі два окремі стабілізатори для модулів пам'яті, для більш точного підлаштовування системної пам'яті.
  • 8 слотів пам'яті DIMM – підтримка до 64 ГБ оперативної пам'яті, використовуючи 8 DIMM роз’ємів із підтримкою 4-канального режиму роботи пам'яті.
  • Easy BIOS flashback – дуже зручна та практична функція оновлення BIOS, яка дозволяє навіть не запускати комп'ютер для цієї операції. Досить лише вставити USB-флешку в спеціальний порт, потримати натиснутою клавішу BIOS на панелі вводу/виводу материнської плати і відбудеться його автоматичне оновлення.
  • USB 3.0 Boost – за допомогою спеціального протоколу UASP (USB Attached SCSI Protocol) і фірмової утиліти від ASUS дана функція дозволить підвищити швидкість портів USB 3.0 до 170%.

Тут же логотипи на упаковці говорять нам про підтримку технологій NVIDIA SLI, AMD CrossFireX, PCIe 3.0 і готовність використовувати ASUS P9X79 з операційною системою Windows 8. Також компанія ASUS не забуває нас проінформувати про те, що в даній материнській платі застосовується зручний у використанні та підтримуючий керування мишею UEFI BIOS.

ASUS P9X79

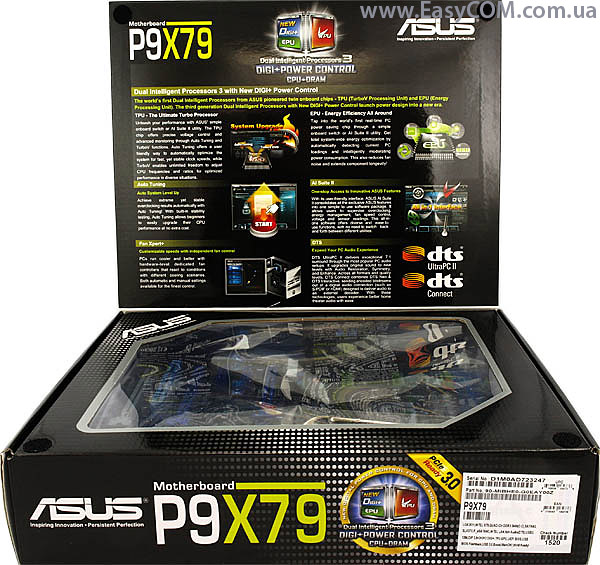

При відкиданні кришки коробки, ми відразу можемо побачити під захисною плівкою нашу материнську плату, а на нижній стороні кришки присутнє згадування про технології, застосовані в даному продукті. Серед незгаданих:

  • Fan Xpert+ - автоматичне регулювання швидкості обертання процесорного та корпусних вентиляторів для забезпечення максимального балансу між виробленим шумом і охолодженням системи.

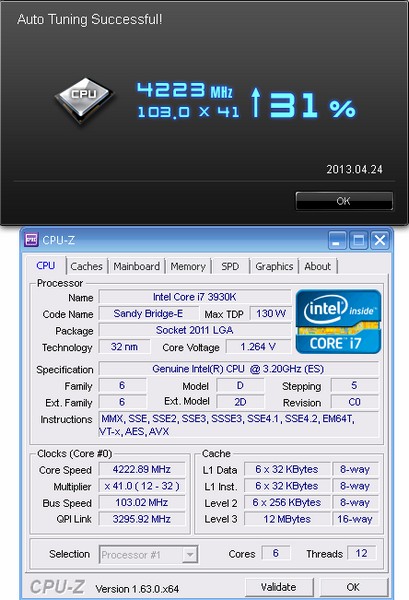

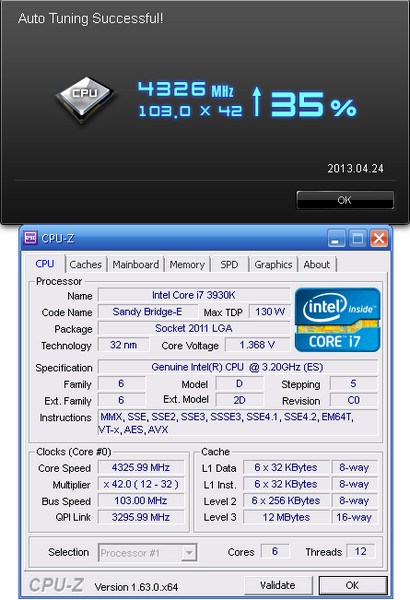

  • Auto Tuning – система автоматичного розгону процесора.

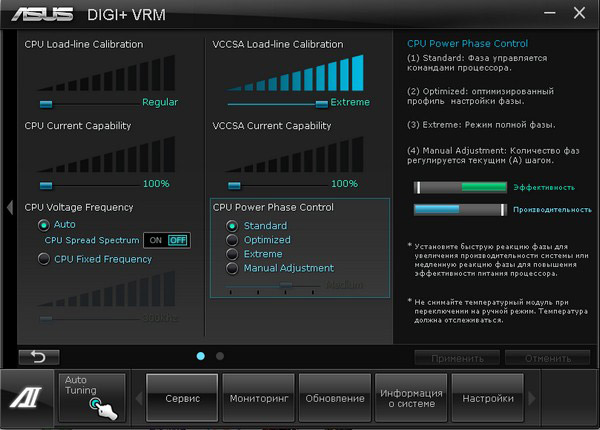

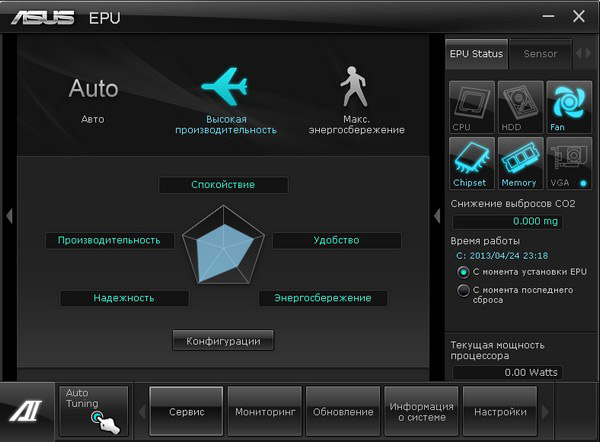

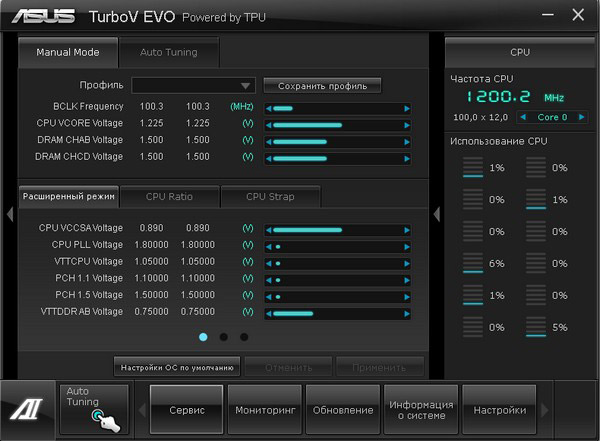

  • AI Suite II – програмний комплекс, який складається з кількох утиліт, за допомогою якого можна керувати енергозбереженням, вентиляторами, змінювати напругу, виконувати розгін і відслідковувати стан системи.
  • DTS UltraPC II – технологія, спрямована на поліпшення якості просторового звуку, використовуючи звичайні стереосистеми.
  • DTS Connect – система кодування звуку у формат DTS з подальшим його виводом через S/PDIF, яка складається з компонентів DTS Neo: PC і DTS Interactive для створення віртуального багатоканального звуку, кодування аудіопотоків і виведення їх на зовнішній декодер.

ASUS P9X79

На задній стороні упаковки виробник знову повідомляє нас про технології, застосовувані в даному продукті. Також присутній докладний опис роз’ємів панелі вводу/виводу та деяких основних роз’ємів на самій платі, що може бути корисно рядовому користувачу при виборі або в процесі експлуатації.

ASUS P9X79

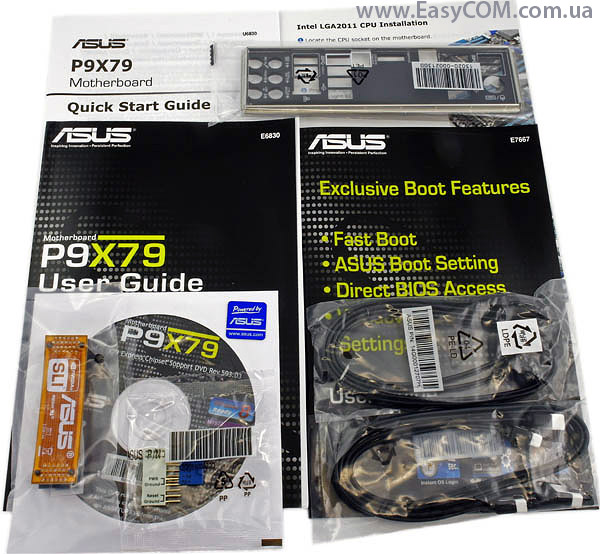

Комплектація материнської плати ASUS P9X79 цілком достатня і складається з:

  • посібника користувача;
  • посібника зі швидкого старту;
  • інструкції зі встановлення CPU в Socket LGA2011;
  • посібника з налаштування параметрів завантаження та використання функції DirectBIOS (функція, що дозволяє заходити в BIOS без натискання кнопки “Del” під час ініціалізації обладнання);
  • диск із драйверами та утилітами;
  • 2 x кабелі SATA 3.0 Гб/с;
  • 2 x кабелі SATA 6.0 ГБ/с;
  • набору конекторів для підключення передньої панелі;
  • SLI-мосту;
  • заглушки інтерфейсної панелі.

Материнська плата ASUS P9X79 містить усі необхідні для складання системи компоненти, хоча й не відрізняється в цьому плані від полегшеної моделі ASUS P9X79 LE.

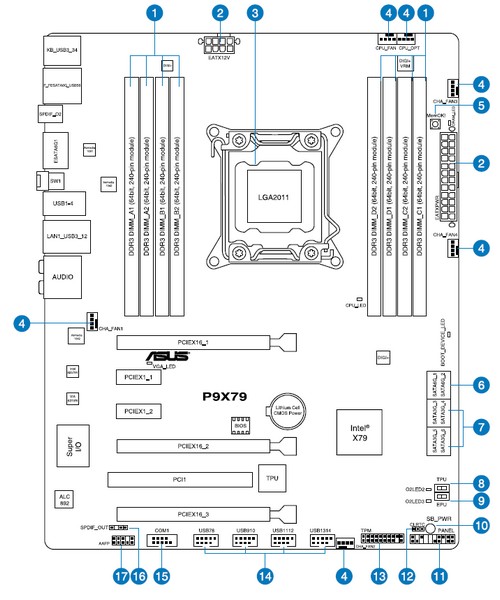

Дизайн і особливості плати

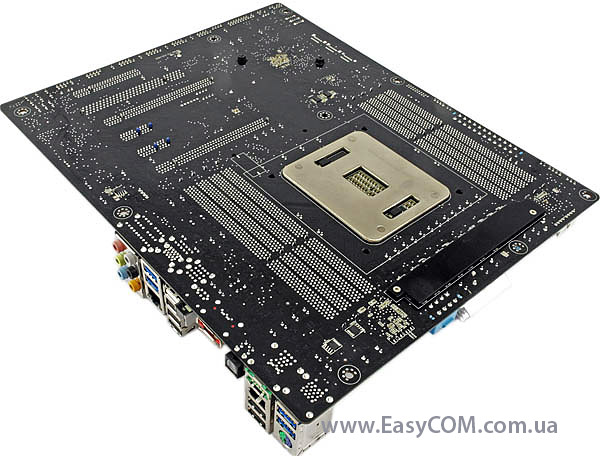

ASUS P9X79

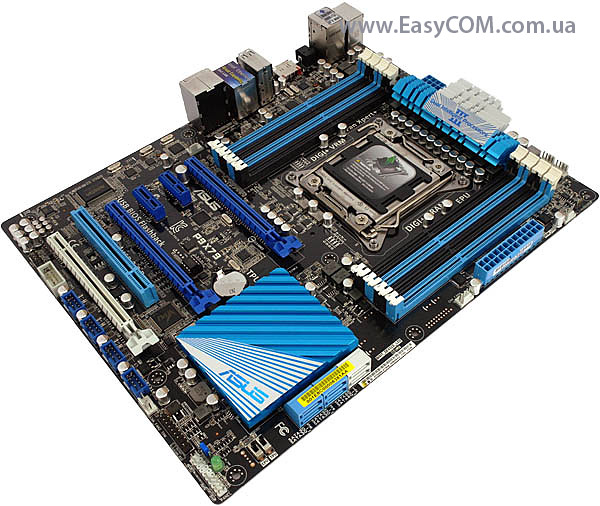

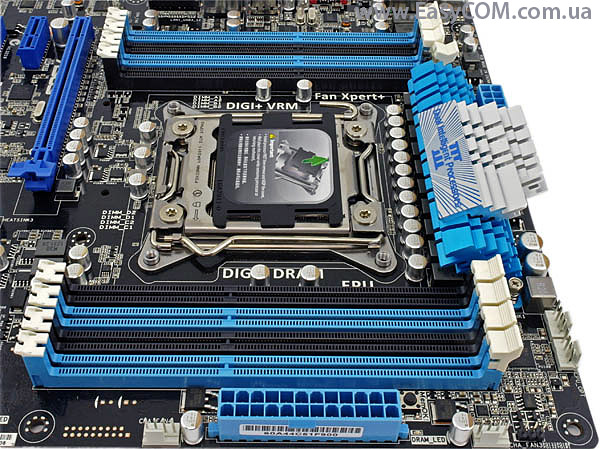

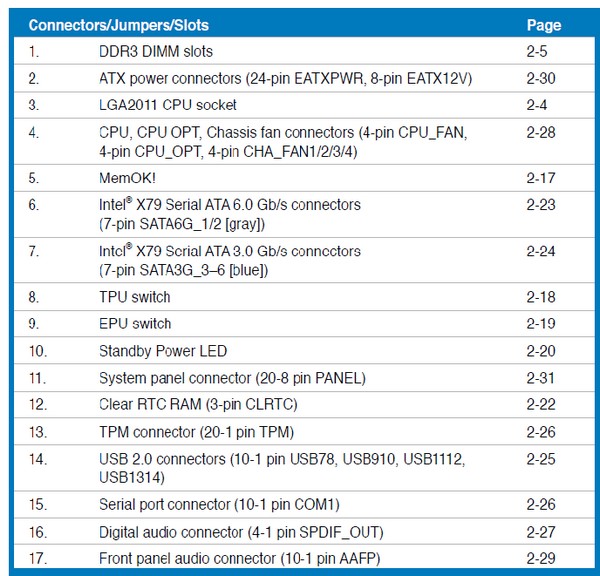

Колірна гама ASUS P9X79 складається з текстоліту чорного кольору, білих і синіх роз’ємів - типова для даної серії плат. Вона виглядає досить строго і не викликає плутанини в роз’ємних підключення. При встановленні двох відеокарт у нас перекривається доступ до одного із двох слотів PCIe x1, а також до єдиного слота PCI, що може викликати ускладнення в тих користувачів, які використовують пристрої із цим інтерфейсом. Але один зі слотів PCIe x1 все-таки залишиться вільним і при гострій необхідності користувач може придбати плату розширення з більш сучасним інтерфейсом. Роз’єми DIMM розташовані по обидва боки уздовж процесорного роз’єму. Вони мають фіксатори лише у верхній частині, що виключає випадок блокування засувок довгою відеокартою.

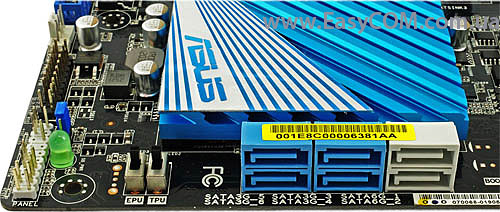

Порти SATA повернуті паралельно текстоліту плати, завдяки чому довгі відеокарти не будуть перешкоджати доступу до них. 24-контактний і 8-контактний роз’єми живлення розташовані у звичні для них місцях і не викличуть труднощів при підключенні. Підключення вентиляторів здійснюється за допомогою двох конекторів для процесорного кулера та чотирьох для додаткових систем охолодження. Усі вони рівномірно розташовані по периметру плати, що не викличе незручностей при підключенні вентиляторів у корпусі.

На верхній частині інтерфейсної панелі присутні наклейки, що нагадують користувачам про те, до яких з портів радиться підключати USB клавіатуру та мишку, і що мережевий контролер материнської плати підтримує швидкість 1 Гбіт/с.

ASUS P9X79

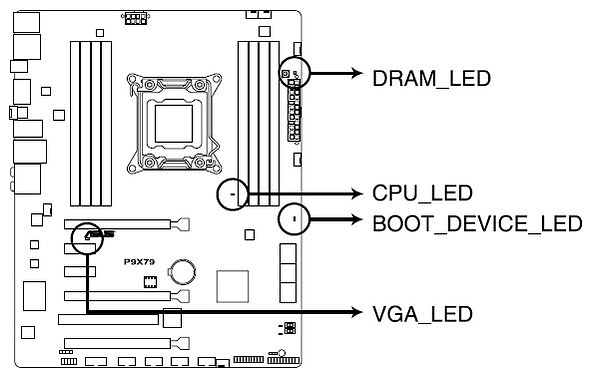

Також по всій платі розташовані світлодіодні індикатори, відповідальні за той або інший пристрій, підключений до материнської плати. Вони послідовно загоряються під час POST-ініціалізації (Power-on Self Test - самотестування після ввімкнення), сповіщаючи користувача про те, чи всі модулі функціонують нормально. А якщо ні, то буде простіше розібратися із проблемою по світлодіоду, який не згас після запуску.

ASUS P9X79

На звороті материнської плати ASUS P9X79 встановлена посилююча пластина роз’єму Socket LGA2011. Також присутня посилююча пластина радіатора, встановленого на силових елементах, яка в той же час виконує функцію додаткового радіатора.

ASUS P9X79

Як уже згадувалося, порти SATA повернуті вбік, що полегшує їхнє використання при встановленні довгих відеокарт. Два з портів білого кольору мають підтримку SATA 6 Гбіт/с, інші чотири відповідають стандарту SATA 3 Гбіт/с. На їхній базі можна організовувати RAID-масиви наступних специфікацій: SATA RAID 0, RAID 1, RAID 5 і RAID 10. Ліворуч від портів SATA розташувалися перемикачі керування розгоном і енергозбереженням TPU і EPU. На нижньому краї плати розташовані: контакти підключення передньої панелі, індикатор подачі живлення на плату, перемичка скидання BIOS і роз’єм TPM (Trusted Platform Module – модуль, який допомагає створити додаткову безпеку мережі та забезпечити безпечне створення ключів шифрування) .

ASUS P9X79

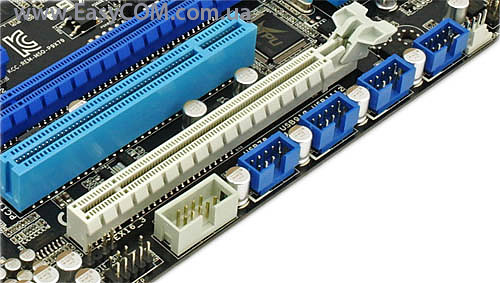

У нижній частині материнської плати ASUS P9X79 розташувалися: цифровий аудіо вихід S/PDIF (Sony/Philips Digital Interface), колодка підключення звуку на передню панель корпусу, COM – порт, чотири колодки підключення USB і роз’єм підключення системного вентилятора.

ASUS P9X79

Правий край материнської плати обладнано двома 4-контактними роз’ємами для додаткових вентиляторів і основним 24-контактним роз’ємом живлення материнської плати. Також виробник встановив клавішу MemOK!, яка допоможе користувачу при проблемах з роботою оперативної пам'яті. Про використання даної функції докладно описано в посібнику користувача.

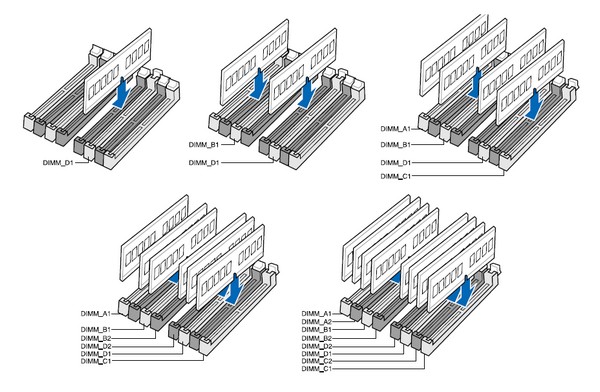

Чіпсет Intel X79 Express підтримує чотирьохканальний режим роботи пам'яті, виходячи із цього, виробник встановив вісім роз’ємів DIMM для встановлення до 64 ГБ пам'яті стандарту DDR3. Природно, для правильної роботи багатоканального режиму необхідно правильно встановлювати модулі пам'яті за наступною схемою:

ASUS P9X79

ASUS P9X79

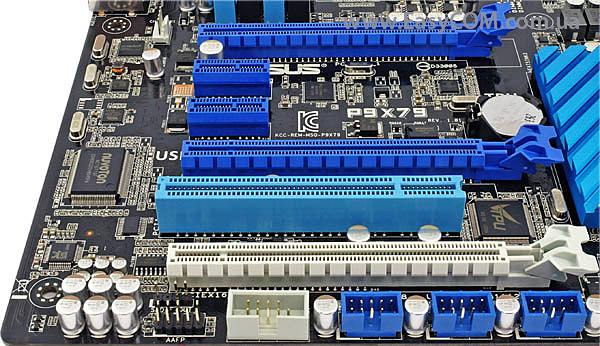

Що стосується слотів PCI-Express 3.0, то в нашому випадку їх три. Два з них підтримують 16 ліній і ще один 8 ліній. Згідно зі специфікацією заявлена підтримка встановлення відеокарт у режимах NVIDIA Quad-GPU SLI і AMD Quad-GPU CrossFireX. Одиночна відеокарта вставляється у верхній слот, в інших же режимах працює схема x16+x16 і x16+x8+x8.

ASUS P9X79

ASUS P9X79

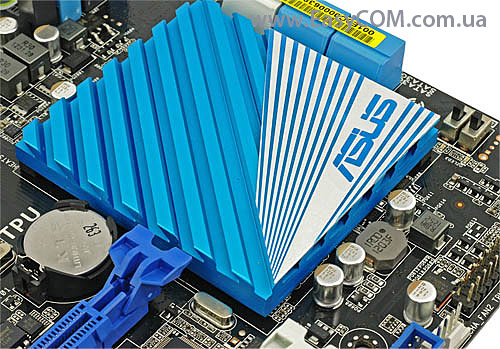

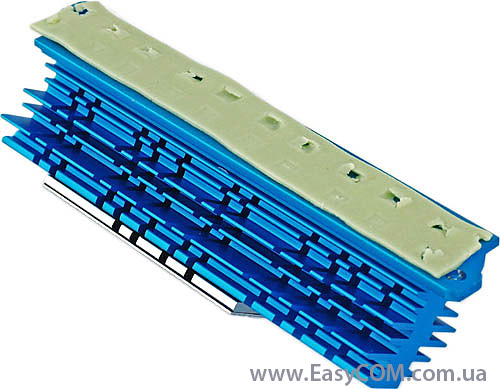

Охолодження чіпсету материнської плати ASUS P9X79 реалізоване за допомогою плоского алюмінієвого радіатора, температура на якому при тестах досягала 39 °C, що є відмінним результатом. За охолодження мікросхем MOSFET відповідає радіатор, розташований над процесорним роз’ємом, як звичайно під ним присутній термоінтерфейс для більш рівномірного та швидкого відведення тепла. Не варто забувати про посилюючу пластину зі зворотної сторони плати, до якої кріпиться радіатор мікросхем живлення. Вона виконує роль додаткового охолоджувального елемента.

ASUS P9X79

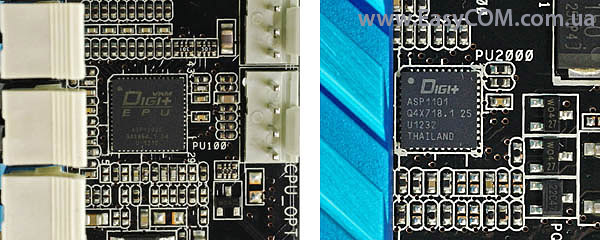

Перетворювач живлення оснований на ШІМ-контролері ASP1101 з технологією DIGI+, що говорить про його високу ефективність і точності. Мікросхема ASP1000C відповідає за реалізацію функції EPU по енергозбереженню та енергоефективності, відключаючи фази живлення при простої процесора.

ASUS P9X79

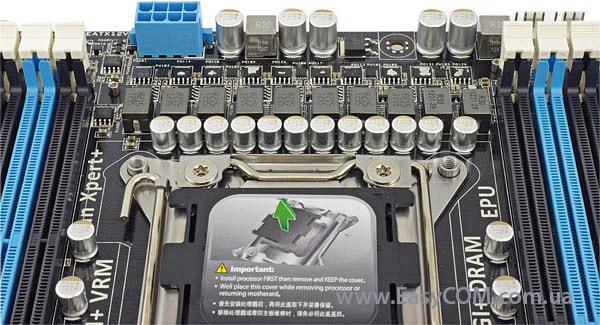

Живлення процесора відбувається за допомогою 10-фазної системи живлення. Також на платі є 4 фази для живлення восьми роз’ємів пам'яті.

ASUS P9X79

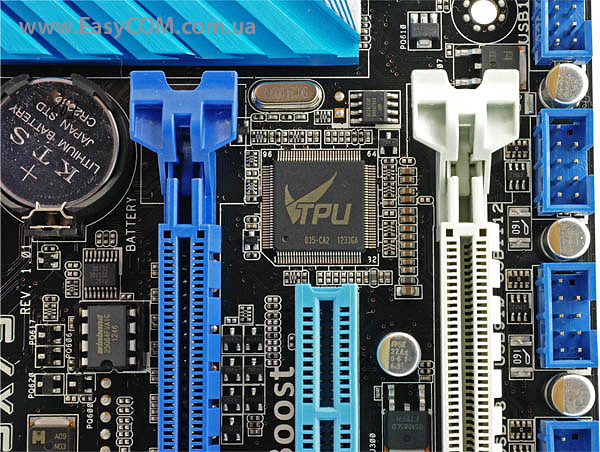

Функція TPU реалізована на базі відповідної мікросхеми, розпаяної на платі, яка відповідає за систему автоматичного розгону.

ASUS P9X79

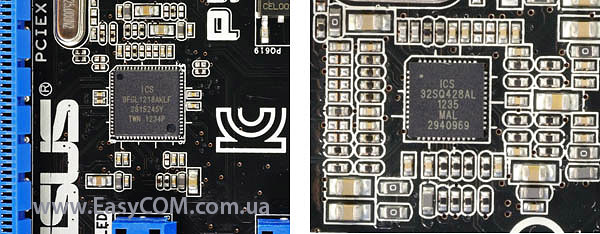

На материнській платі використовуються тактові генератори ICS 9FGL1218AKLF і ICS 32SQ428AL.

ASUS P9X79

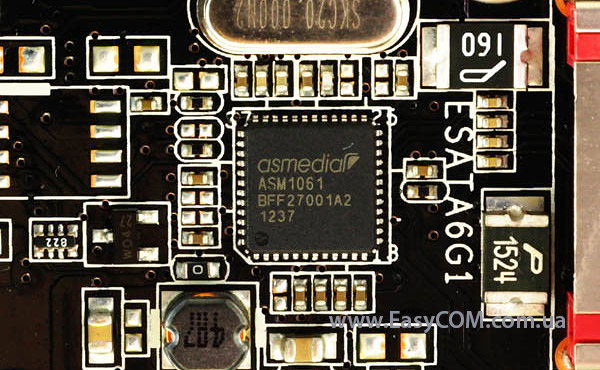

За допомогою контролера ASMedia ASM1061 здійснюється робота портів eSATA 6 Гбіт/с, обидва з яких виведені на інтерфейсну панель материнської плати.

ASUS P9X79

Контролерів ASMedia 1042 два, обидва вони відповідають за роботу додаткових портів USB 3.0.

ASUS P9X79

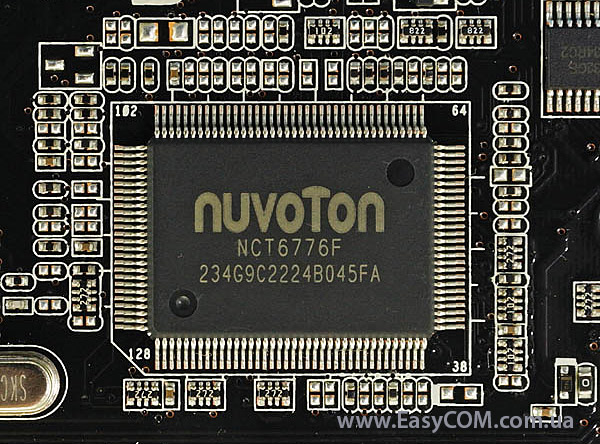

Контролером вводу/виводу та відповідальною за системний моніторинг є мікросхема Nuvoton NCT6776F.

ASUS P9X79

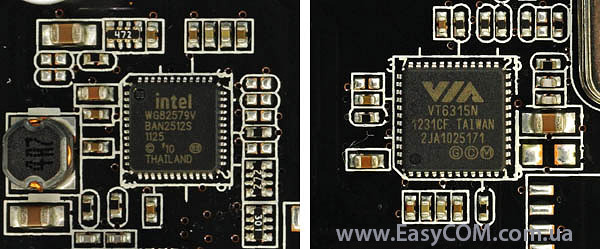

На платі присутня підтримка IEEE 1394, чию роботу забезпечує мікросхема VIA VT6315N. Поруч розташований мережевий контролер з підтримкою швидкості до 1 Гбіт/с - Intel WG82579V.

ASUS P9X79

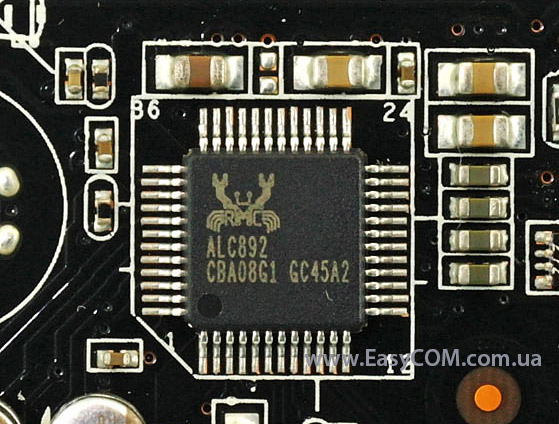

У нижньому куті плати розпаяний звуковий контролер від компанії Realtek Semiconductor Corp. - ALC892.

ASUS P9X79

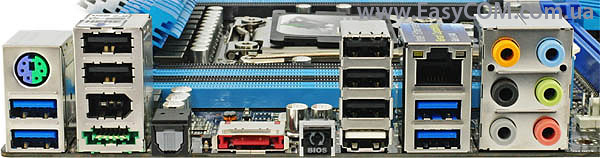

Інтерфейсна панель ASUS P9X79 складається з наступних портів:

  • Один PS/2 для підключення клавіатури або миші;
  • Шість USB 2.0;
  • Чотири USB 3.0;
  • Один IEEE 1394;
  • Два порти eSATA (один з живленням);
  • Один гігабітний мережевий роз’єм RJ-45;
  • Шість аудіороз’ємів типу minijack;
  • Один оптичний вихід S/PDIF Out;
  • Клавіша BIOS (поруч із виділеним білим портом USB 2.0 для прошивання BIOS із пристрою, підключеного до нього).

Плата має широкі можливості в плані підключення пристроїв. Усі актуальні роз’єми враховані і їхньої кількості цілком достатньо. Окремо можна відзначити клавішу прошивання BIOS із флеш накопичувача через USB порт білого кольору.

Також варто виділити пофарбований у зелений колір роз’єм eSATA, що забезпечує роботу пристроїв з підтримкою функції Power eSATA.

ASUS P9X79

ASUS P9X79

Усі роз’єми підключення вентиляторів, яких на платі 6 (2 для процесорного кулера і 4 для корпусних вентиляторів) 4-контактних, що дозволяє системі більш точно та економічно змінювати їхню частоту обертання.

UEFI BIOS

ASUS P9X79

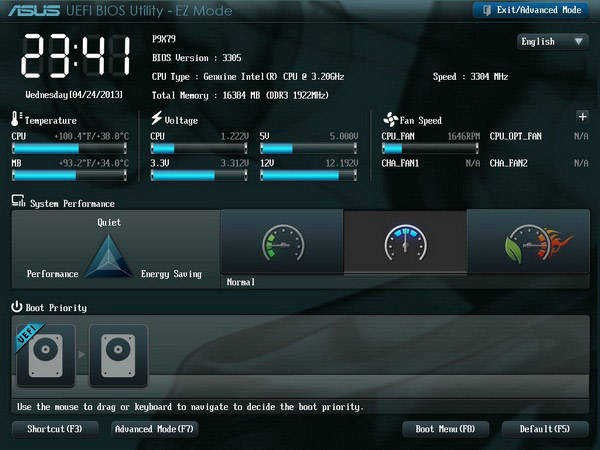

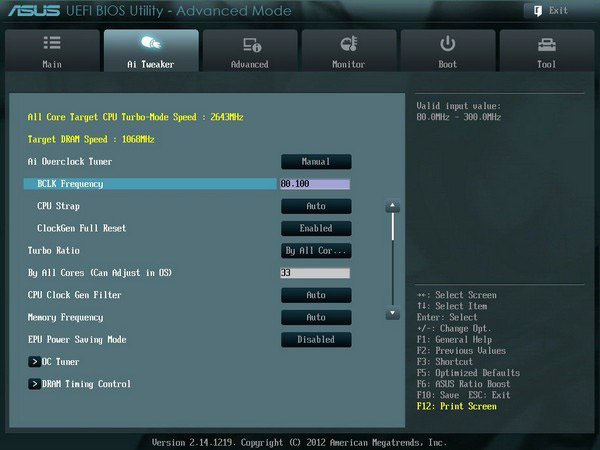

Головне вікно BIOS містить основні параметри системи із вказівкою процесора та обсягу пам'яті. Також тут показаний моніторинг системи у вигляді частоти обертання вентиляторів, показників напруг плати та температур.

ASUS P9X79

Як і належить платі такого рівня, BIOS містить досить гнучкі та розширені налаштування розгону системи в ручному режимі.

ASUS P9X79

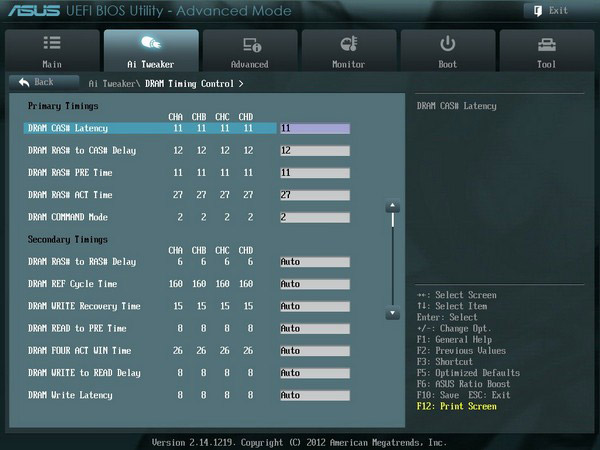

Кількості налаштувань для керування основними та другорядними затримками пам'яті також предостатньо.

ASUS P9X79

Присутнє окреме меню, присвячене налаштуванню фірмової системи керування живленням ASUS DIGI+.

ASUS P9X79

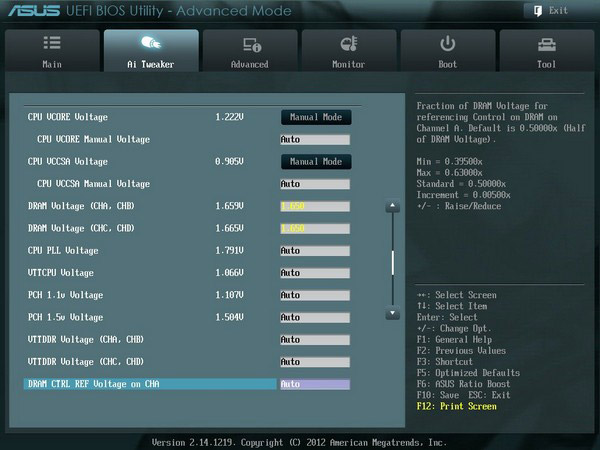

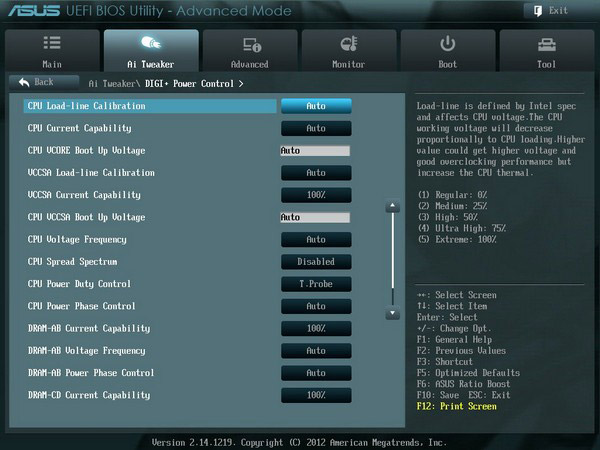

Багато параметрів керування напругою живлення на компонетах доступні для зміни вручну.



Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BLCK Frequency

80 – 300 МГц

0,1

Множник системної шини, МГц

CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

641, 854, 1068, 1282, 1495, 1709, 1922, 2135



Множник частоти Turbo Boost

Core Ratio Limit

1 – 59

1

Множник для пам'яті

Memory Frequency

8, 10.66, 13.33, 16.00, 18.66, 21.33, 2.4, 2.66



Затримки ОЗП

 DRAM Timing Control

CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, Write Latency, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR



Процесорний множник

CPU Ratio

12 – 57

1

Обмеження по потужності при тривалому прискоренні

Long Duration Power Limit

1 – 32767 Вт

1

Тривалість тривалого прискорення

Long Duration Maintained

1 – 32 c

1

Обмеження по потужності при короткочасному прискоренні

Short Duration Power Limit

1 – 32767 Вт

1

Максимальна величина додаткової напруги живлення CPU під час прискорення Turbo Boost

Additional Turbo Voltage

0,004 – 1 В

0,004

Обмеження сили струму процесора

CPU Core Current Limit

0,125 – 1023,875

0,125

Напруга на ядрах процесора

CPU VCORE Manual Voltage

0,800 – 1,700

0,005

Напруга на SystemAgent

CPU VCCSA Manual Voltage

0,800 – 1,700

0,005

Напруга на модулях оперативної пам'яті (канали A і B)

DRAM Voltage (CHA, CHB)

1,200 – 1,990

0,005

Напруга на модулях оперативної пам'яті (канали С и D)

DRAM Voltage (CHC, CHD)

1,200 – 1,990

0,005

Напруга живлення системи фазового автопідстроювання частоти

CPU PLL Voltage

1,80000 – 2,10000

0,00625

Напруга живлення контролера шини

VTT CPU Voltage

1,10000 – 1,70000

0,00625

Напруга на чіпсеті

PCH 1.1v Voltage

1,1 – 1,7

0,00625 В

Напруга на лінії 1,5 В

PCH 1.5v Voltage

1,5 – 1,8

0,00625 В



VTTDDR Voltage (CHA, CHB)

0,62500 – 1,10000

0,00625 В



VTTDDR Voltage (CHC, CHD)

0,62500 – 1,10000

0,00625 В



DRAM CTRL REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 063000

0,00500



DRAM CTRL REF Voltage on CHB

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 063000

0,00500



DRAM CTRL REF Voltage on CHC

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHC

0,39500 – 063000

0,00500



DRAM CTRL REF Voltage on CHD

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHD

0,39500 – 063000

0,00500



DRAM Read REF Voltage on CHA

0,38500 – 061500

0,00500



DRAM Read REF Voltage on CHB

0,38500 – 061500

0,00500



DRAM Read REF Voltage on CHC

0,38500 – 061500

0,00500



DRAM Read REF Voltage on CHD

0,38500 – 061500

0,00500

ASUS P9X79

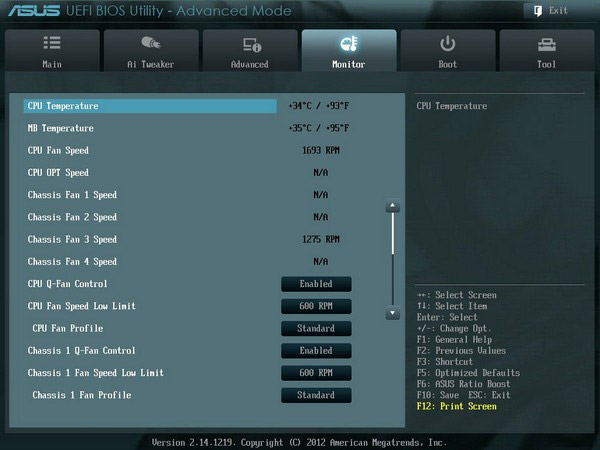

У меню «Monitor» можна налаштувати режим роботи всіх вентиляторів, а також відстежити наступні показники:

  • температуру процесора та материнської плати;
  • швидкість обертання вентиляторів;
  • напругу на лініях +5В, +3.3В, +12В і живлення процесора.

ASUS P9X79

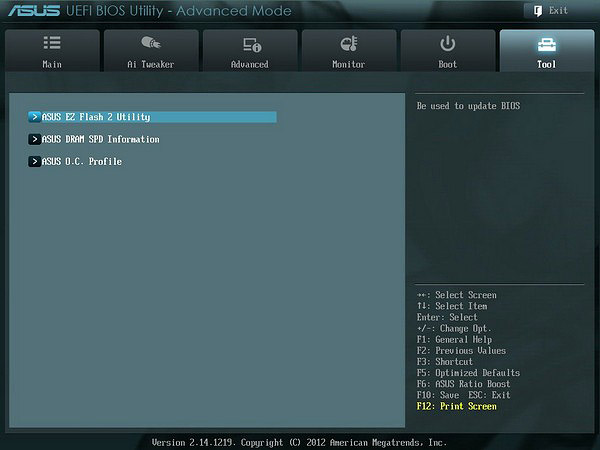

У розділі «Tool» можна за допомогою утиліт оновити BIOS, подивитися докладну інформацію щодо встановлених на платі модулів пам'яті, а також зберегти профіль із налаштуваннями BIOS.
