Огляд і тестування материнської плати ASUS P8Z77-V LX2

Материнська плата ASUS P8Z77-V LX2 є представницею середнього цінового діапазону і призначена для складання продуктивних і надійних робочих, а також домашніх систем із широким колом завдань. Завдяки використанню чипсету Intel Z77 Express, дана материнська плата також може похвалитися можливістю розгону процесора, що, завдяки фірмовому ПЗ від ASUS, дозволить навіть найменш досвідченому користувачу оцінити розгінний потенціал процесорів від Intel сімейств Sandy і Ivy Bridge.

ASUS P8Z77-V LX2

Пропонуємо перейти безпосередньо до огляду материнської плати ASUS P8Z77-V LX2.

Характеристики материнської плати ASUS P8Z77-V LX2:

Виробник

ASUS

Модель

P8Z77-V LX2 (rev 1.0)

Чипсет

Intel Z77 Express

Процесорний роз’єм

Socket LGA1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3 другого та третього покоління

Використовувана пам'ять

2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 1866(O.C.) / 1600 / 1333 / 800 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x16 (x4)

x16+x4

2 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Чипсет Intel Z77 Express підтримує:

4 x SATA 3 Гбіт/с порти з підтримкою до 4 пристроїв SATA 3 Гбіт/с

2 x SATA 6 Гбіт/с порти з підтримкою до 2 пристроїв SATA 6 Гбіт/с

Підтримка RAID 0, 1, 5, 10

Підтримка технологій Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology

LAN

1 x гігабітний мережевий контролер Realtek 8111F (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальний звук

SPDIF Out

Живлення

24-контактний роз’єм живлення ATX

4-контактний ATX12V роз’єм живлення

Вентилятори

1 x роз’єм вентилятора CPU (4-пін)

3 x роз’єм підключення системних вентиляторів (2х 4-пін і 1х 3-пін)

Охолодження

Алюмінієвий радіатор на MOSFET

Алюмінієвий радіатор південного мосту

Зовнішні порти I/O

1 x HDMI

1 x VGA

1 x LAN (RJ45)

4 x USB 2.0

2 x USB 3.0

3 x Аудіопорти

2 x PS/2 (миша та клавіатура)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

2 x порти SATA 6 Гбіт/с

4 x порти SATA 3 Гбіт/с

1 x коннектор виведення звуку на передню панель

1 x блок коннекторів передньої панелі

1 x джампер для скидання CMOS

1 x SPDIF Out

1 x COM

BIOS

UEFI AMI BIOS

64 Mb Flash ROM, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 4.0a,

Multi-language BIOS

Комплектація

посібник користувача;

брошура з описом гарантії;

диск із драйверами та утилітами;

2 x кабелі SATA;

заглушка інтерфейсної панелі.

Форм-фактор,

розміри, мм

ATX

305 х 213

Сайт виробника

http://www.asus.ua/

Все цены на ASUS P8Z77-V LX2

Упаковка та комплектація

ASUS P8Z77-V LX2

Упаковка материнської плати ASUS P8Z77-V LX2 стандартна для останніх продуктів компанії. На лицьовій стороні знаходяться логотипи підтримуваних технологій, таких як:

  • USB 3.0 Boost - для прискорення інтерфейсу USB 3.0 реалізована підтримка протоколу UASP;
  • Network iControl - дозволяє задати пріоритети використання пропускної здатності мережевого з'єднання різними додатками за допомогою зручного користувацького інтерфейсу;
  • ASUS GPU Boost - пропонує можливість розгону вбудованого графічного ядра за допомогою зручного інтерфейсу, у якому користувач може вказати бажані налаштування частоти;
  • EPU - енергетичний процесор, призначений для оптимізації енергоспоживання й рівня шуму за рахунок моніторингу завантаження в режимі реального часу та регулювання параметрів електроживлення компонентів плати згідно з поточними потребами.

Крім того, на упаковці відзначена підтримка Windows 8, процесорів від Intel сімейств Sandy і Ivy Bridge, а також технології AMD CrossFireX.

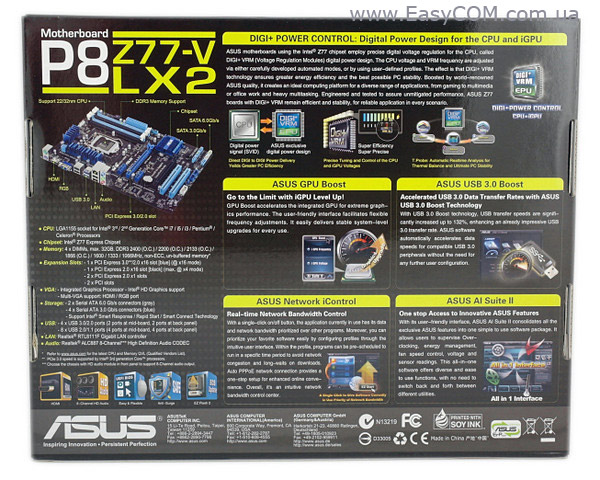

Більша частина тильної сторони коробки відведена під зображення самої материнської плати та переліку її характеристик, а також під опис цифрової системи живлення DIGI+, яка дозволяє досягнути максимальної стабільності та ефективної роботи комп'ютера і надає користувачеві можливість гнучкого налаштування стабілізатора напруги, як за допомогою звичайних параметрів UEFI BIOS, так і за допомогою спеціального програмного інтерфейсу.

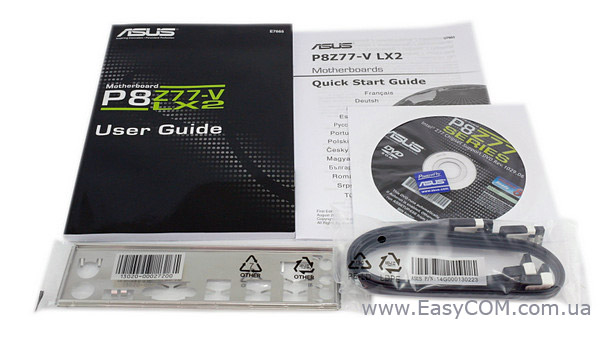

Комплект поставки ASUS P8Z77-V LX2 містить лише найбільш необхідне для складання початкової конфігурації, але нам хотілося б побачити трохи більше аксесуарів для продукту вартістю понад 100 доларів США. У коробці, окрім самої плати, постачається:

  • Документація;
  • Диск із драйверами та утилітами;
  • Два кабелі SATA;
  • Заглушка інтерфейсної панелі.

Дизайн і особливості плати

ASUS P8Z77-V LX2

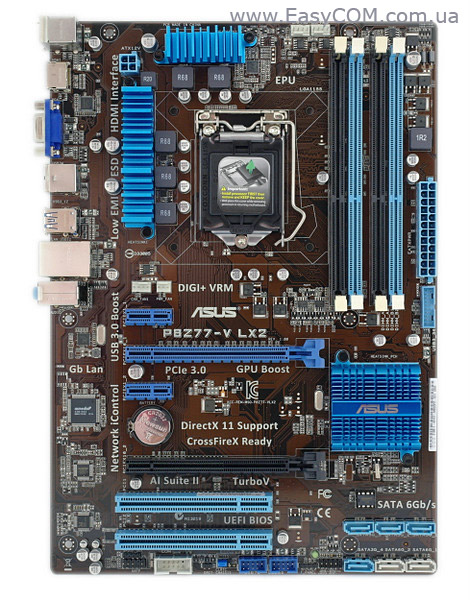

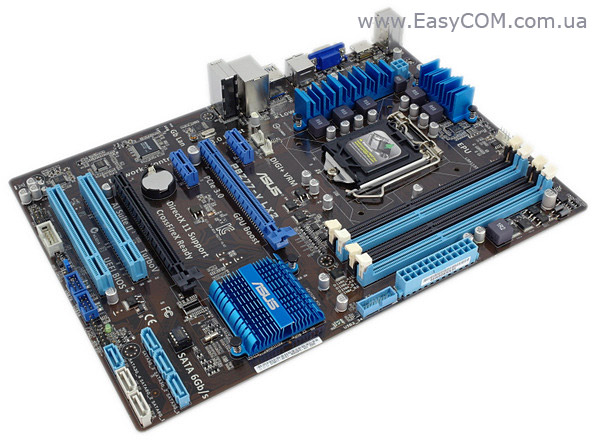

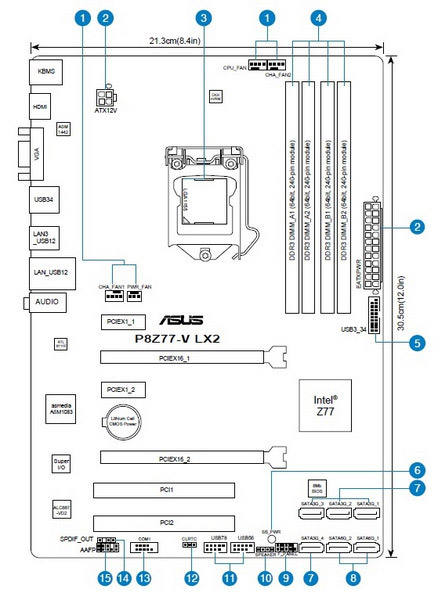

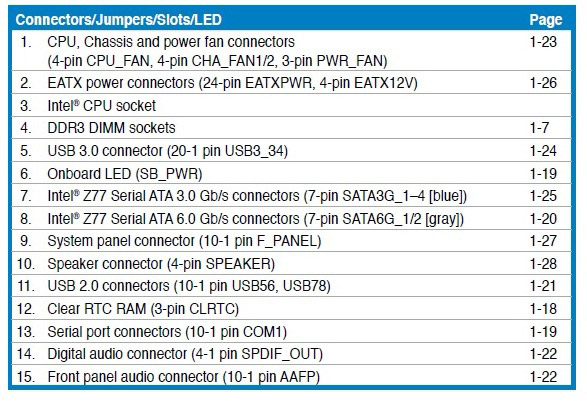

Материнська плата ASUS P8Z77-V LX2 належить до найбільш популярного форм-фактору ATX, і виконана на текстоліті коричневого кольору. Компонування материнської плати спроектоване практично без недоліків, усі роз’єми розташовані на оптимальних місцях і не викликають незручностей при складанні комп'ютера навіть у компактному корпусі. 24-контактний роз’єм живлення ATX і 4-контактний ATX12V розташовані в оптимальних місцях - на краю плати. Єдиним негативним моментом є розташування портів SATA перпендикулярно текстоліту в комбінації з відсутністю отворів під кріпильні гвинти по правому краю текстоліту. Це приводить до того, що підключати накопичувачі потрібно з певною обережністю, тому що частина плати, на якій розташовані порти SATA, «провисає».

ASUS P8Z77-V LX2

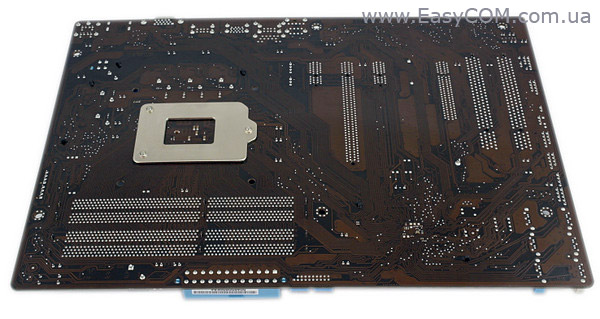

Зворотна сторона материнської плати нічим, крім підсилювальної пластини роз’єму Socket LGA1155, не примітна. Як бачимо, усі елементи системи живлення без проблем розмістилися на лицьовій стороні текстоліту.

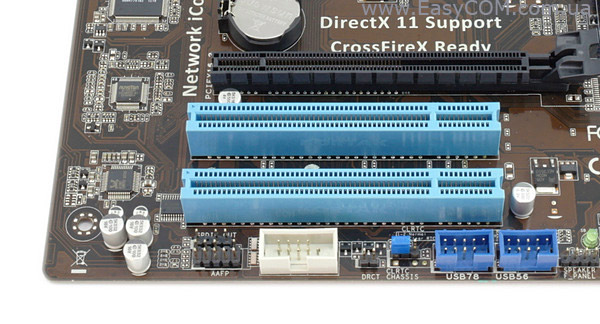

У нижній частині текстоліту розташовані наступні роз’єми: SPDIF out, колодка підключення аудіороз’ємів передньої панелі, порт COM, джампер для скидання CMOS і дві колодки підключення портів USB 2.0, кожна з можливістю підключення двох пристроїв. Усього на платі реалізовано вісім портів USB 2.0 - чотири внутрішні й чотири на інтерфейсній панелі. Робота всіх портів реалізована силами чипсету.

ASUS P8Z77-V LX2

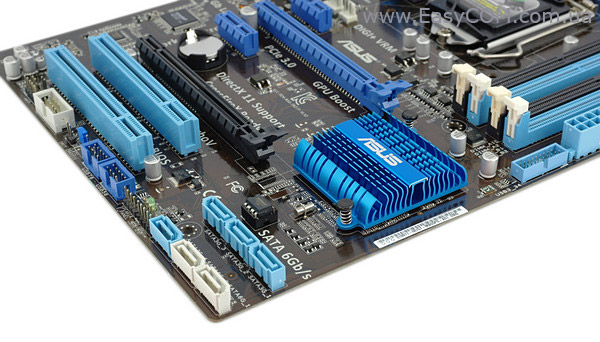

У правому нижньому куті плати, крім колодки підключення фронтальної панелі, перпендикулярно текстоліту розмістилися шість портів SATA. Чотири порти SATA 3 Гбіт/с синього кольору й два SATA 6 Гбіт/с білого кольору. Робота всіх шести портів забезпечена силами чипсету Intel Z77 Express. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Як уже вказанно вище, порти розташовані перпендикулярно платі, але, незважаючи на це, вони досить віддалені від слотів PCI Express, так що навіть найбільш довгі та габаритні плати розширення не зможуть ускладнити підключення накопичувачів.

ASUS P8Z77-V LX2

На правій стороні ASUS P8Z77-V LX2, крім портів SATA, розташована колодка підключення виносної панелі із двома портами USB 3.0 (у комплекті не постачається). Можна відзначити оптимальне її розташування - при підключенні не доведеться протягувати провідники по всьому системному блоці. Усього на платі, силами чипсету, реалізовано чотири порти USB 3.0 - два внутрішні й два на інтерфейсній панелі.

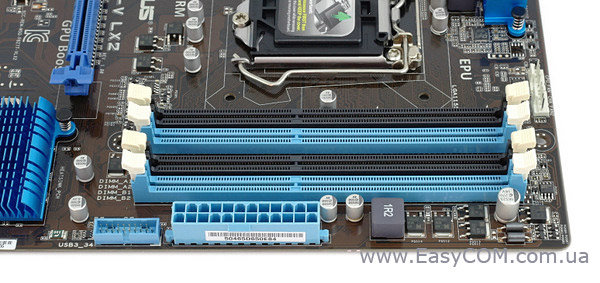

Системна плата ASUS P8Z77-V LX2 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Підтримуються модулі, що працюють на частотах від 800 до 1600 МГц у номінальному режимі і до 2400 МГц при розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого повинно бути досить практично для будь-яких поставлених завдань. Також варто відзначити, що DIMM-слоти знаходяться на достатній відстані від порту PCI-Express 3.0 x16, так що навіть при встановленому великогабаритному графічному адаптері доступ до модулів пам'яті і засувок на слотах буде вільним.

ASUS P8Z77-V LX2

ASUS P8Z77-V LX2

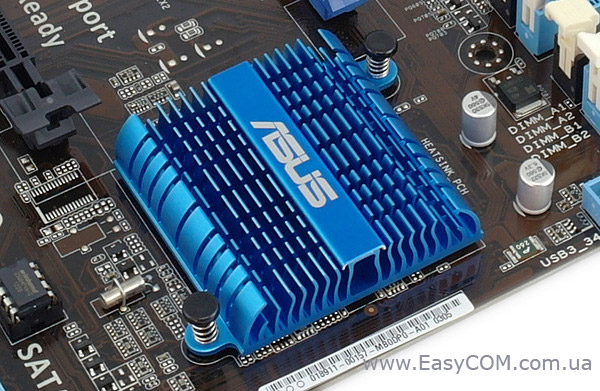

Система охолодження ASUS P8Z77-V LX2 складається із трьох алюмінієвих радіаторів. Один здійснює відвід тепла від чипсету Intel Z77 Express, у той час як два інших накривають мікросхеми MOSFET. Кріпляться всі три радіатори до плати за допомогою пластикових кліпс на пружинках.

У процесі тестування плати температура радіаторів не перевищувала 40°C, що є непоганим результатом і підтверджує ефективність застосованої системи охолодження.

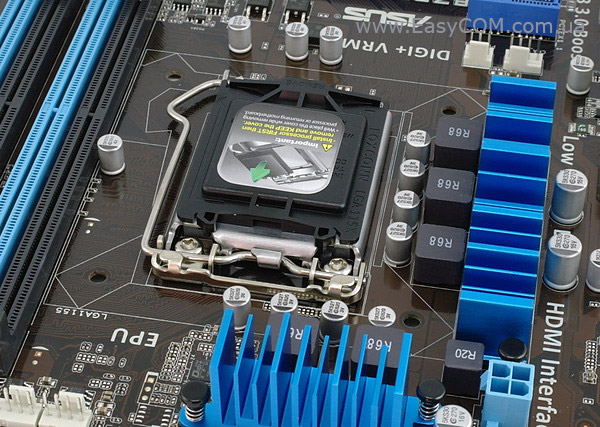

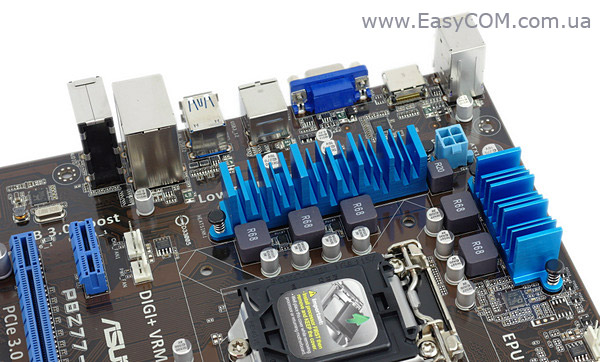

Живлення процесора здійснюється по 5-фазній схемі для обчислювальних ядер і додаткових вузлів.

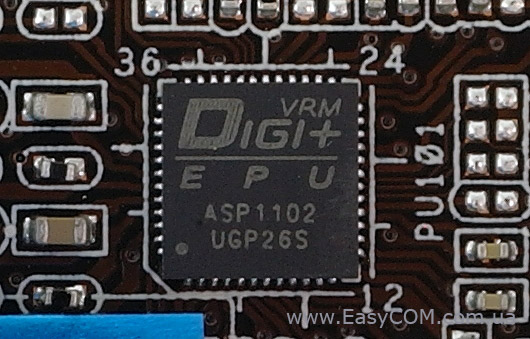

Сам перетворювач побудований на ШІМ-контролері ASP1102 із вбудованою системою керування енергоспоживанням Digi+. Усі компоненти, з яких складається вузол живлення процесора, відрізняються високим ступенем надійності – конденсатори використовуються твердотільні, а дроселі з феритовим сердечником. Для живлення ASUS P8Z77-V LX2 призначені основний 24-контактний і додатковий 4-контактний роз’єми. На платі з можливістю розгону процесора, звичайно ж, більш доречним був би посилений 8-контакний роз’єм, однак виробник вирішив інакше, намагаючись стимулювати в ощадливих оверклокерів бажання купити більш дорогі моделі.

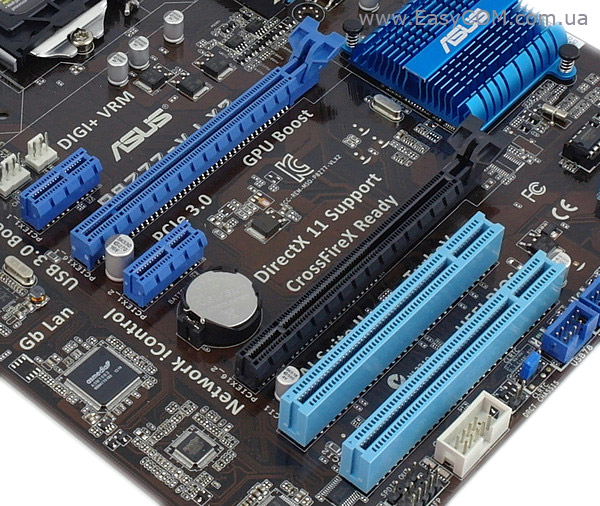

Можливості розширення функціональності материнської плати ASUS P8Z77-V LX2 трохи своєрідні. У наявності два слоти PCI-Express для встановлення графічних адаптерів. Перший (синього кольору) завжди використовує 16 ліній і відповідає специфікації 3.0, тоді як другий (чорного кольору) використовує лише 4 лінії стандарту 2.0. Виробником заявлена підтримка технології AMD CrossFireX, щоправда, далеко не в найбільш оптимальній конфігурації x16+x4.

Окремо варто відзначити, що робота слота PCI-Express по специфікації 3.0 буде можлива тільки при наявності процесора сімейства Intel Ivy Bridge.

Також розширення функціональності материнської плати можливе за рахунок двох слотів PCI-Express х1 і двох PCI.

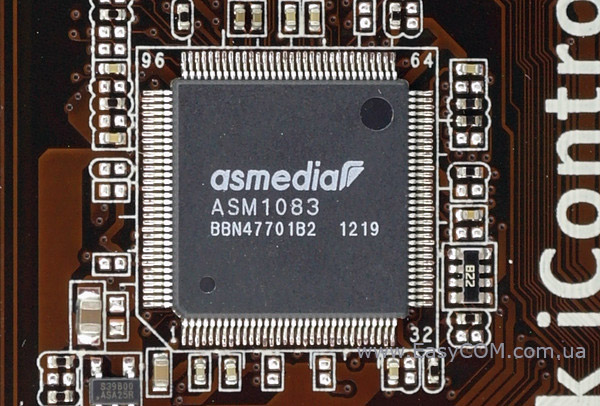

Оскільки більшість сучасних чипсетів Intel, у тому числі й Intel Z77 Express, не підтримують застарілу шину PCI, то функціонування двох слотів, розташованих на материнській платі, реалізується за допомогою мосту PCIE-PCI, побудованого на контролері ASMedia ASM1083.

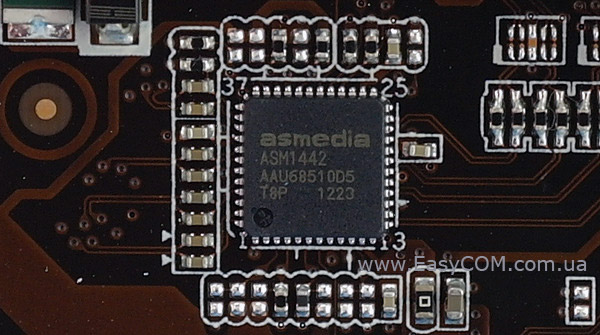

Функціонування відеовиходів і перемикання між портами VGA і HDMI інтегрованого відео здійснюється силами мікросхеми ASMedia ASM1442.

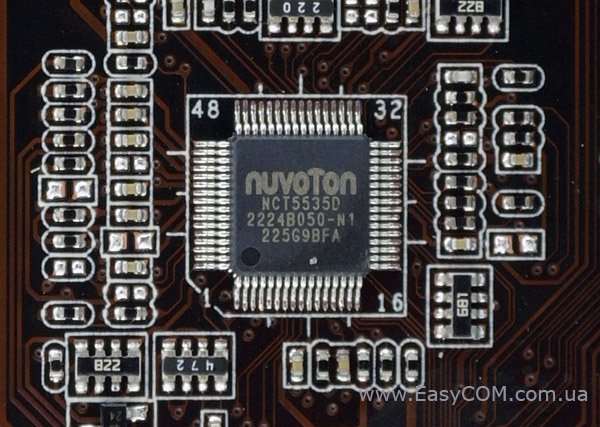

Можливості Multi I/O забезпечені мікросхемою Nuvoton NCT5535D, яка керує роботою двох портів PS/2 і COM, системних вентиляторів, а також забезпечує моніторинг.

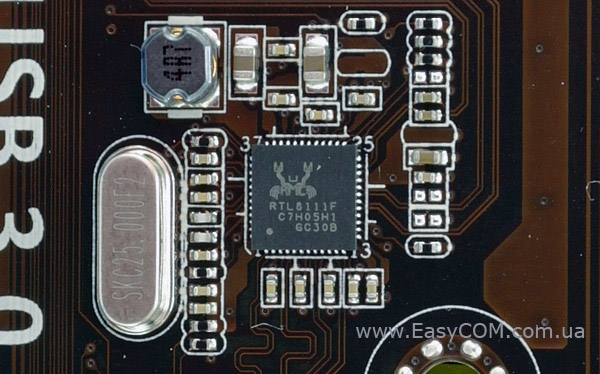

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111F.

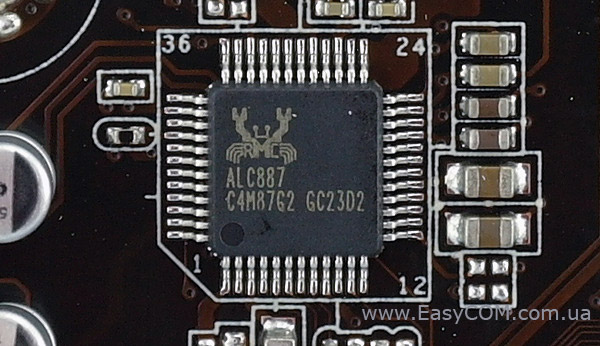

Звукова підсистема розглянутої материнської плати побудована на HDA-кодеку 8-канального звуку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

ASUS P8Z77-V LX2

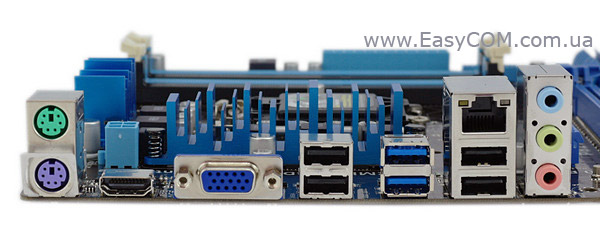

На інтерфейсну панель материнської плати ASUS P8Z77-V LX2 виведені наступні порти:

  • 1 x HDMI;
  • 1 x VGA;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 3 x аудіопорти;
  • 2 x PS/2 (клавіатура й миша).

Можна відзначити досить непогане компонування інтерфейсної панелі, адже в наявності практично все необхідне для комфортної роботи, починаючи від USB 3.0 і закінчуючи HDMI. Засмучує хіба що наявність усього трьох аудіовиходів, адже формат плати дозволяє не заощаджувати на розташуванні повноцінних шести аудіовиходів. А так власникам 8-канальних аналогових аудіосистем доведеться для їхнього підключення задіяти виходи фронтальної панелі корпуса. Також трохи дивною нам здалася відмова виробника від розміщення відеовиходу DVI, адже поки ще рано говорити про 100% охоплення користувацьких моніторів сучасним інтерфейсом HDMI, відповідно потенційному покупцеві, можливо, доведеться додатково подбати про наявність відповідного перехідника.

Материнська плата ASUS P8Z77-V LX2 оснащена чотирма роз’ємами для підключення вентиляторів, один з яких служить для живлення вентилятора системи охолодження процесора, а три інші призначені для підключення системних вентиляторів. У чотирьохконтактному виконанні виконані роз’єми для вентилятора охолодження процесора і два із трьох для системних вентиляторів.

UEFI BIOS

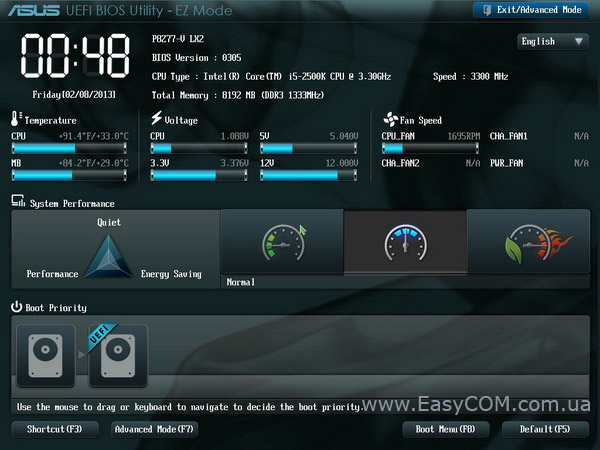

Тестована сьогодні материнська плата ASUS P8Z77-V LX2 використовує сучасний попередній завантажувач, побудований на графічному інтерфейсі UEFI, виконувати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS приводиться моніторинг температур і напруг на лініях блоку живлення та процесорі. Також у цьому розділі відображається версія BIOS, модель процесора та кількість оперативної пам'яті.

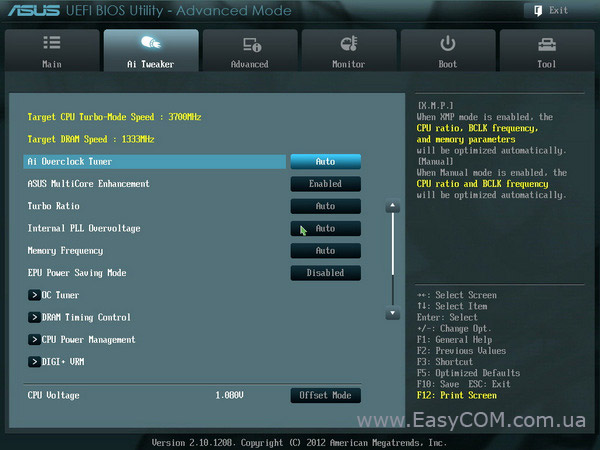

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

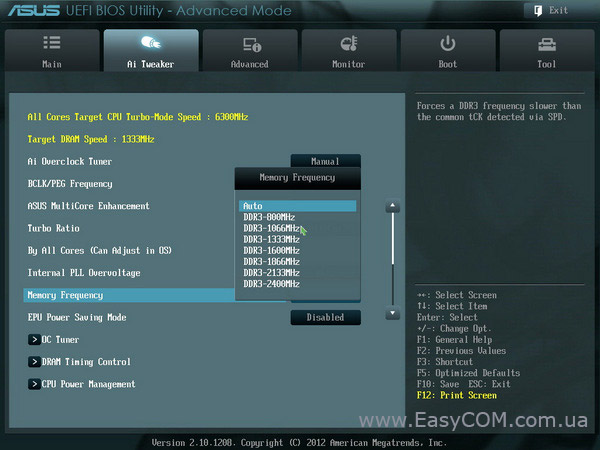

Множник частоти пам'яті дозволяє встановлювати частоту від 800 до 2400 МГц.

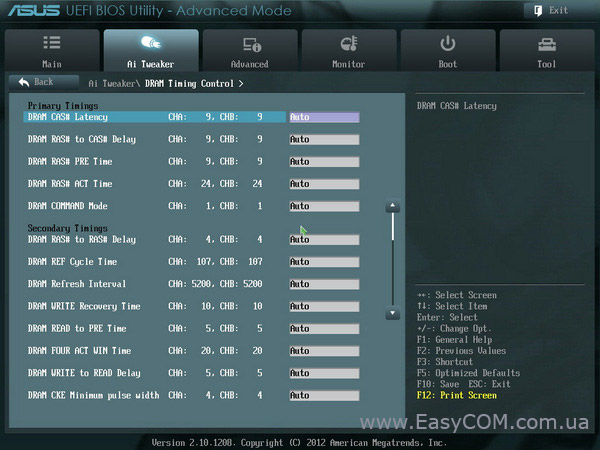

Також, при необхідності можна одержати доступ до регулювання затримок пам'яті.

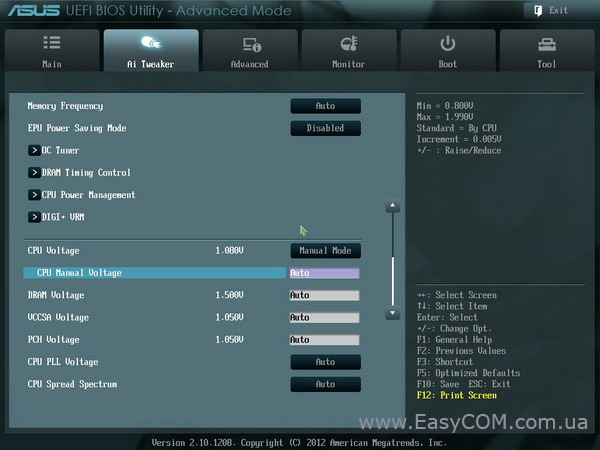

Для збільшення стабільності при розгоні можуть послужити налаштування керування напругою на процесорі, пам'яті та чипсеті, що зручно для тонкої оптимізації системи.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота оперативної пам'яті

Memory Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Процесорний множник

Core Ratio

1 – 63

1

Частота системної шини

BCLK/PEG Frequency

80 – 300

0,1

Обсяг пам'яті, яка виділяється для потреб інтегрованого графічного ядра процесора

iGPU Memory

32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024



Таймінги оперативної пам'яті

DRAM Timing Control

CAS, RAS to CAS, RAS PRE Time, RAS ACT Time, COMMAND Mode, RAS to RAS, REF Cycle Time, Refresh Interval. WRITE Recovery Time. READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, CKE Minimum pulse width



Напруга на процесорі

CPU Voltage

0,800 – 1,990

0,005

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,185 – 2,135

0,005

Напруга System Agent

VCCSA Voltage

0,735 – 1,685

0,005

Напруга на системній шині

PCH Voltage

0,735 – 1,685

0,005



Long Duration Power Limit

1 – 255

1



Long Duration Maintained

1 – 32

1



Short Duration Power Limit

1 – 255

1



Primary Plane Current Limit

 0,125 – 1023,875

0,125



Secondary Plane Current Limit

0,125 – 1023,875

0,125

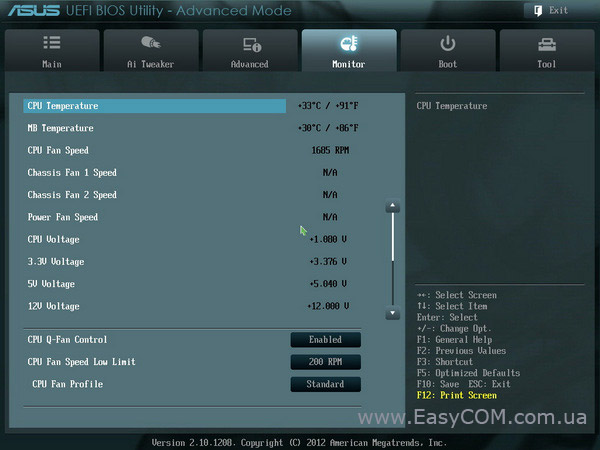

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чипсету, а також швидкістю обертання встановлених вентиляторів.

Також у даному розділі можна стежити за:

  • напругою на ядрі процесора;
  • напругою на лініях живлення +12В, +5В и +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття «скриншотів» в BIOS і підтримку російської мови.

Можливості розгону

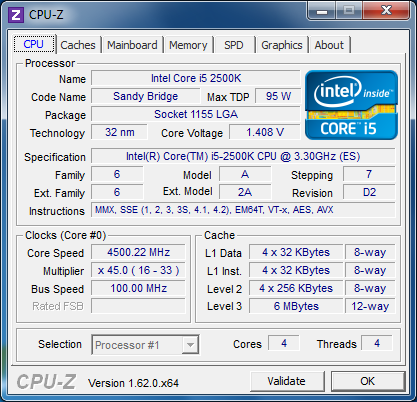

Розгін процесора в ручному режимі проводиться досить просто, за допомогою зміни множника й невеликого збільшення напруги.

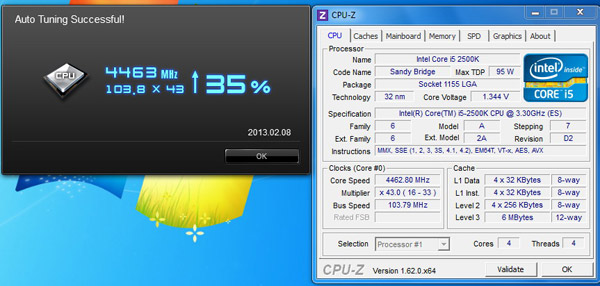

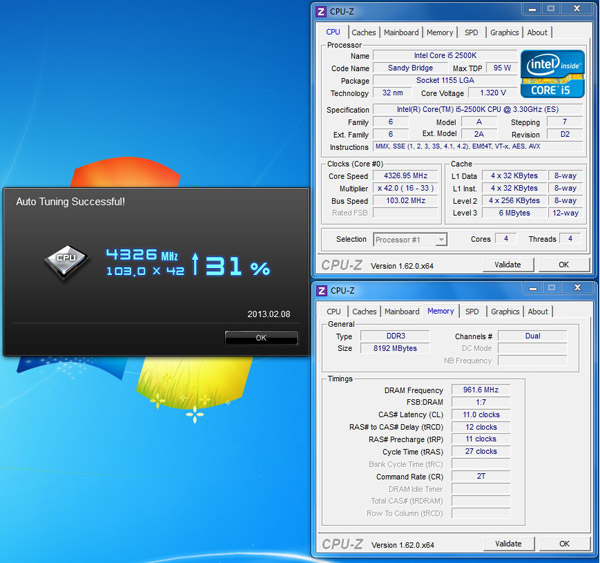

Якщо говорити про функцію авторазгону за допомогою фірмової утиліти, то були отримані наступні результати:

у режимі Fast

у режимі Extream

Тестування

Для перевірки можливостей материнської плати використовувалося наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

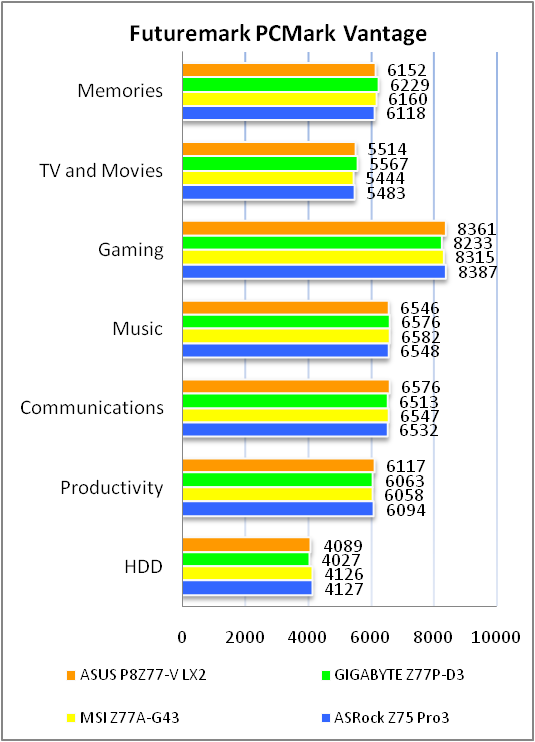

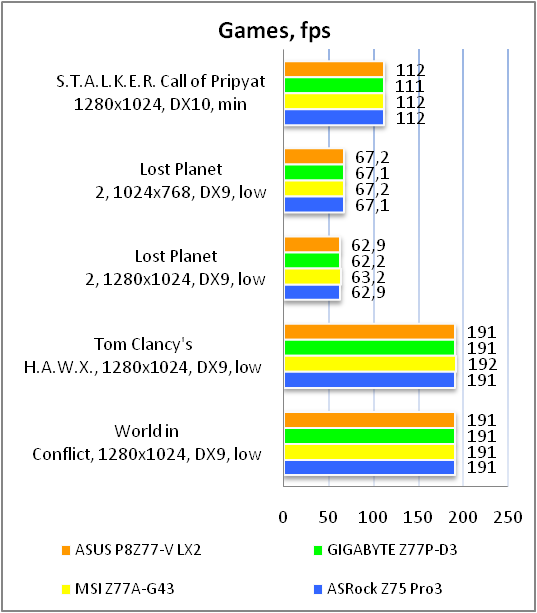

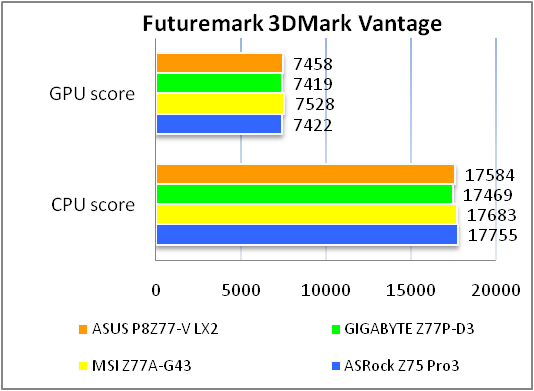

Результати тестів:

У процесі тестування ASUS P8Z77-V LX2 показала продуктивність на рівні з моделями інших виробників, у зв'язку із цим можна зробити висновок про якісний рівень виконання плати і хорошій оптимізації BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.20

Дуже добре

Рівень шуму, дБ (А)

-86.4

Добре

Динамічні діапазон, дБ (А)

86.4

Добре

Гармонійні викривлення, %

0.0039

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-75.8

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-84.2

Дуже добре

Інтермодуляції на 10 кГц, %

0.018

Дуже добре
