Огляд і тестування материнської плати ASUS P8H61-MX USB3

У даному огляді ми розглянемо недороге масове рішення від компанії ASUS, покликане посприяти покупцеві, який бажає познайомитися із продуктивністю останнього покоління процесорів від Intel, однак не володіє великими коштами на купівлю материнської плати.

ASUS P8H61-MX USB3 при своїй середній вартості близько 55 доларів США виступає в ролі однієї із найбільш доступних материнських плат з підтримкою процесорів Intel Ivy Bridge і новітньої операційної системи від Microsoft – Windows 8. При цьому, незважаючи на настільки низьку кінцеву вартість, компанія-виробник не поскупилася на реалізацію настільки важливої функції, як підтримка швидкісного інтерфейсу USB 3.0. Також відзначимо, що ASUS P8H61-MX USB3 може бути цікава тим покупцям, які бажають зібрати досить продуктивний, але разом з тим компактний домашній мультимедійний комп'ютер, наприклад, на основі процесора Intel Core i3-3225, який має не тільки достатню за сучасними мірками продуктивність, але й достатню для систем початкового рівня інтегровану графіку Intel HD Graphics 4000.

Пропонуємо перейти безпосередньо до огляду материнської плати ASUS P8H61-MX USB3.

Специфікація материнської плати ASUS P8H61-MX USB3:

Виробник	ASUS
Модель	P8H61-MX USB3 (rev 1.0)
Чипсет	Intel H61 Express
Процесорний роз’єм	Socket LGA 1155
Підтримувані процесори	Intel Core i7/ Core i5 / Core i3 другого й третього покоління
Використовувана пам'ять	2200 (О.С.)/2133(О.С.)/2000(О.С.)/1866(О.С.)/1600/1333/1066/800 МГц
Підтримка пам'яті	2 x 1.5V DDR3 DIMM слоти з підтримкою до 16 ГБ пам'яті
Слоти розширення	1 x PCI Express 16 3.0 (x16) 2 х PCI Express x1
Дискова підсистема	Чипсет Intel H61 Express підтримує: 4 x SATA 3 Гбіт/с порти з підтримкою до 4 пристроїв SATA 3 Гбіт/с
LAN	1 x гігабітний мережевий контролер Realtek RTL8111F (10/100/1000 Мбіт/с)
Звукова підсистема	Кодек VIA VT1708S 2/4/5.1/7.1-канальний звук SPDIF Out
Живлення	24-контактний роз’єм живлення ATX 4-контактний ATX12V роз’єм живлення
Вентилятори	1 x роз’єм вентилятора CPU (4-пін) 1 x роз’єм підключення системного вентилятора (3-пін)
Охолодження	Алюмінієвий радіатор південного мосту
Зовнішні порти I/O	1 x DVI-D 1 x VGA 1 x LAN (RJ45) 4 x USB 2.0 2 x USB 3.0 3 x Аудіопорти 1 х PS/2 (миша або клавіатура)
Внутрішні порти I/O	2 x USB 2.0 (кожний з підтримкою підключення двох пристроїв) 4 x порти SATA 3 Гбіт/с 1 x коннектор виведення звуку на передню панель 1 x блок коннекторів передньої панелі 1 x джампер для скидання CMOS
BIOS	64Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2.0a
Комплектація	посібник користувача; брошура з описом гарантії; диск із драйверами й утилітами; 2 x кабелі SATA; заглушка інтерфейсної панелі.
Форм-фактор, розміри, мм	MicroATX 244 х 183
Сайт виробника	http://www.asus.ua/ Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки.

Все цены на ASUS P8H61-MX USB3

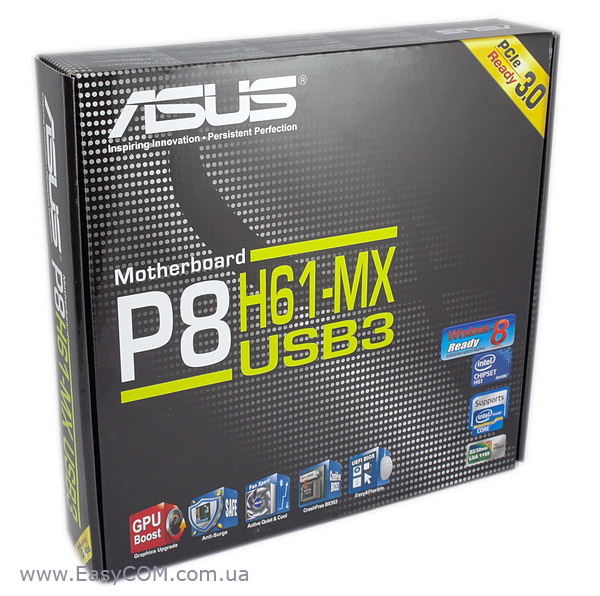

Материнська плата ASUS P8H61-MX USB3 постачається в стандартній для останніх продуктів компанії упаковці. На лицьовій стороні, крім найменування материнської плати, можна виявити позначки про підтримку нової ОС від Microsoft, PCI Express специфікації 3.0, а також ряду фірмових технології від ASUS:

• ASUS GPU Boost - можливість розгону вбудованого в процесор графічного ядра за допомогою зручного інтерфейсу, в якому користувач може вказати бажані налаштування частоти та напруги;
• ASUS UEFI BIOS – на материнській платі використовується BIOS стандарту UEFI із приємним графічним інтерфейсом, налаштування в якому можна виконувати за допомогою миші;
• Захист від сплесків напруги – фірмова технологія ASUS, яка дозволить захистити компоненти вашого ПК від сплесків напруги;
• EZ-Flash 2 – дана технологія дозволяє оновити BIOS материнської плати за допомогою флеш-накопичувача без завантаження ОС.

На звороті розташоване зображення материнської плати, її специфікація, а також більш докладно зображені переваги перерахованих вище технологій.

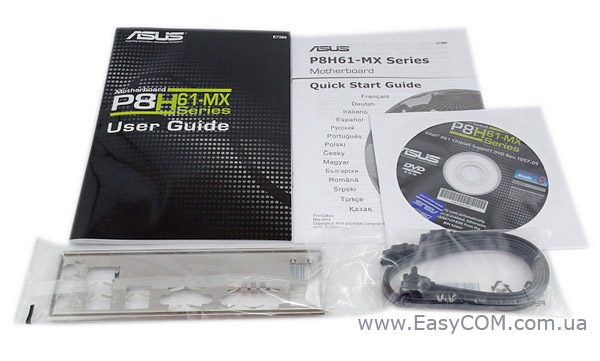

Комплект поставки материнської плати ASUS P8H61-MX USB3 повністю відповідає її позиціонуванню. У коробці ми виявили:

• Документацію;
• Диск із драйверами й утилітами;
• Два SATA -шлейфи;
• Заглушку інтерфейсної панелі.

Дизайн і особливості плати

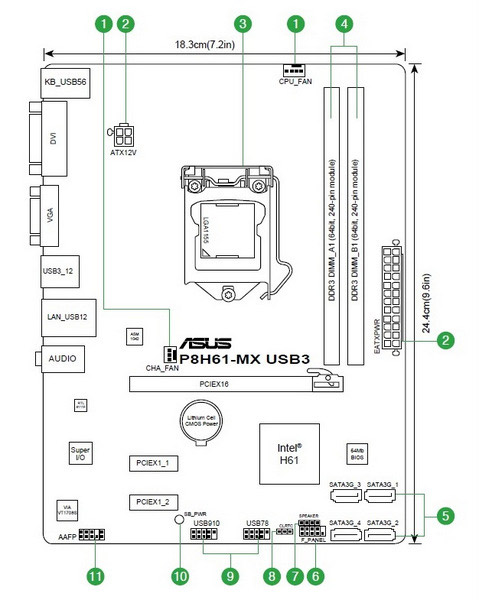

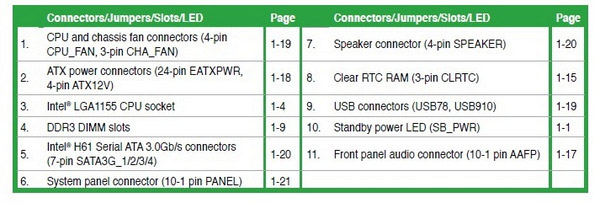

Материнська плата ASUS P8H61-MX USB3 виконана на текстоліті коричневого кольору у форматі MicroATX. До розташування слотів розширення і роз’ємів у нас не виникло ніяких претензій. Відзначити варто, мабуть, лише те, що додатковий чотирьохконтактний ATX12V роз’єм живлення розташований не на самому краї текстоліту, що може викликати незручності при нижньому розташуванні блока живлення в корпусі ПК і недостатньо довгому кабелі живлення, при прокладанні його за материнською платою.

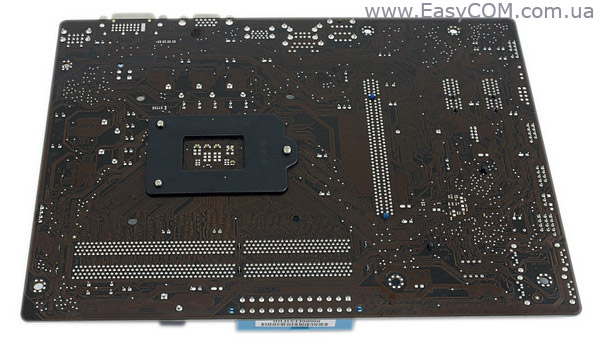

У зв'язку з тим, що материнська плата є рішенням з бюджетного сегменту й оснащена мінімальною кількістю додаткових контролерів, усі компоненти без проблем помістилися на її лицьовій стороні.

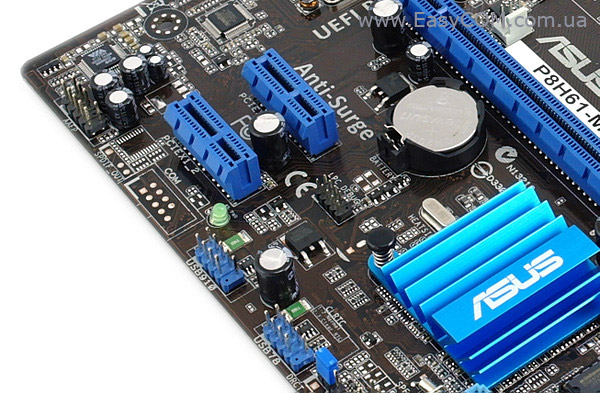

У нижній частині плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, джампер для скидання CMOS, а також дві колодки підключення портів USB 2.0. Усього на платі реалізовано вісім портів USB 2.0, чотири внутрішні й чотири на інтерфейсній панелі. Робота всіх портів USB 2.0 реалізована силами чипсету.

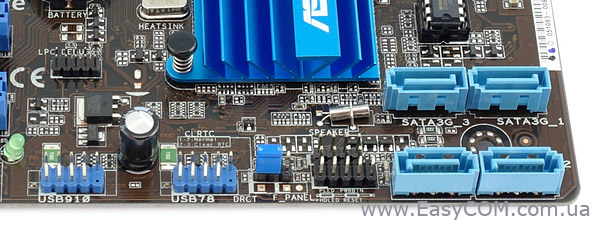

Ближче до правого нижнього кута знаходиться роз’єм для підключення фронтальної панелі, а також чотири порти SATA, які розташовані перпендикулярно текстоліту. Усього на ASUS P8H61-MX USB3 реалізована підтримка чотирьох портів стандарту 3 Гбіт/с. Робота всіх цих портів забезпечується силами чипсету Intel H61 Express.

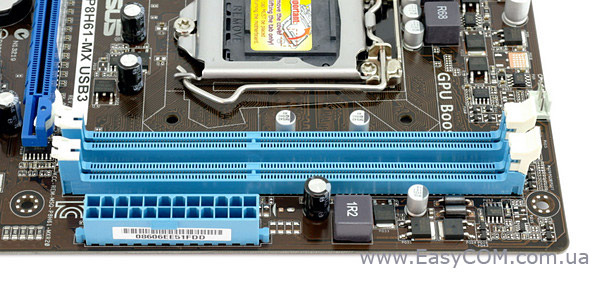

Права сторона системної плати ASUS P8H61-MX USB3 цікава тільки наявністю двох DIMM-слотів для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками тільки з однієї сторони. Підтримуються модулі, що працюють на частотах від 1066 до 1600 МГц у номінальному режимі і до 2200 МГц у розгоні. Максимальний обсяг пам'яті може досягати 16 ГБ, чого повинно бути достатньо для вирішення повсякденних завдань.

Також можна звернути увагу на наявність електролітичних конденсаторів. Однак переживати із приводу надійності й довговічності системи живлення материнської плати не варто, оскільки в ній використовуються твердотільні конденсатори, тоді як електролітичні застосовуються на ділянках з більш низьким навантаженням.

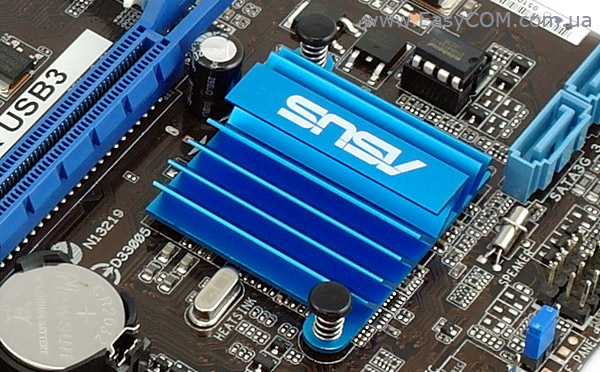

Система охолодження розглянутої плати складається всього з одного алюмінієвого радіатора, який здійснює відвід тепла від чипсету Intel H61 Express. Кріпиться радіатор за допомогою пластикових підпружинених кліпс. У процесі тестування плати температура радіатора склала 39°C, що є цілком прийнятним результатом для системи, не розрахованої для проведення експериментів з розгоном процесора.

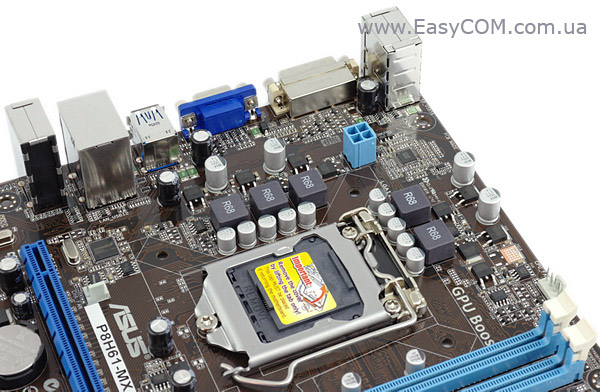

Розташування процесорного роз’єму і опорної пластини стандартне. Живлення процесора здійснюється по 5-фазній схемі для обчислювальних ядер і додаткових вузлів.

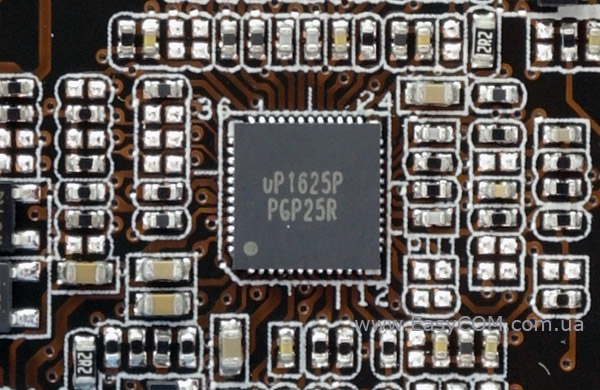

Сам перетворювач побудований на цифровому стабілізаторі живлення uP1625P виробництва uPI Semiconductor. Для живлення ASUS P8H61-MX USB3 призначені основний 24-х і додатковий 4-контактний роз’єм, чого для такого рішення цілком достатньо, тому що встановлення «топових» процесорів і їхній розгін малоймовірні.

Можливості розширення функціональності материнської плати ASUS P8H61-MX USB3 досить скромні. У наявності всього один слот PCI-Express для встановлення графічного адаптера, який використовує 16 ліній специфікації 3.0 (при наявності встановленого процесора від Intel сімейства Ivy Bridge). Також розширення функціональності материнської плати можливе за рахунок двох слотів PCI-Express х1.

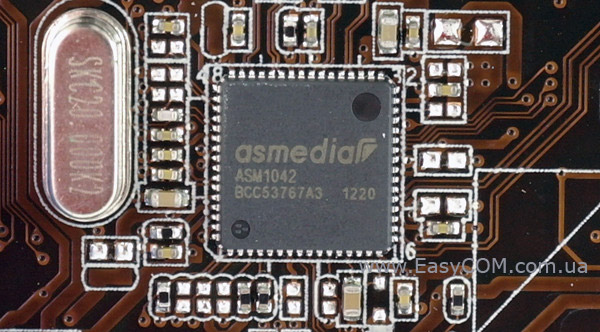

Оскільки сам чипсет позбавлений підтримки сучасного інтерфейсу USB 3.0, то робота двох портів даного стандарту на інтерфейсній панелі реалізована силами контролера ASMedia ASM1042.

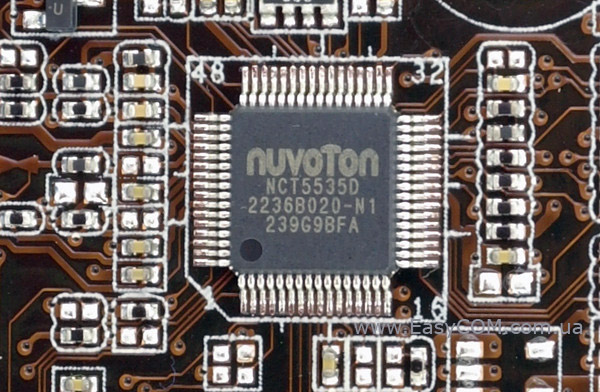

Можливості Multi I/O забезпечені мікросхемою Nuvoton NCT5535D, яка керує портом PS/2, роботою системних вентиляторів, а також забезпечує загальний моніторинг.

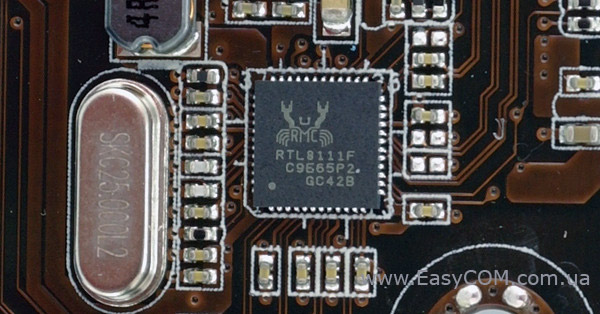

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F.

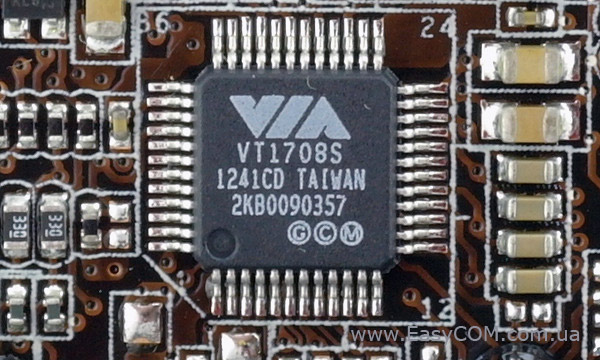

Звукова підсистема розглянутої материнської плати побудована на HDA-кодеку 8-канального звуку VIA VT1708S, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

На інтерфейсну панель материнської плати ASUS P8H61-MX USB3 виведені наступні порти:

• 1 x LAN (RJ45);
• 1 х VGA;
• 1 x DVI-D;
• 4 x USB 2.0;
• 2 x USB 3.0;
• 3 x аудіопорти;
• 1 х PS/2 (миша або клавіатура).

Як бачимо, основною перевагою даної материнської плати перед конкурентами в аналогічному ціновому діапазоні є підтримка двох портів USB 3.0. В іншому інтерфейсна панель ASUS P8H61-MX USB3 нічим не примітна й засмучує хіба що наявністю всього трьох аудіовиходів, що, при бажанні користувача підключити багатоканальну акустику, змусить його задіяти аудіовиходи на фронтальній панелі.

Материнська плата ASUS P8H61-MX USB3 оснащена всього двома роз’ємами для підключення вентиляторів: один (чотирьоконтактний) служить для живлення вентилятора системи охолодження процесора, інший (трьохконтактний) може бути використаний для підключення системного вентилятора.

BIOS

Тестована материнська плата ASUS P8H61-MX USB3, як і більшість сучасних плат від ASUS, використовує сучасний попередній завантажувач, побудований на графічному інтерфейсі UEFI, виконувати налаштування в якому можна й за допомогою мишки. На головному екрані UEFI BIOS приводиться моніторинг температур і напруг на лініях блоку живлення і процесорі. Також у цьому розділі відображається версія BIOS, модель процесора і кількість оперативної пам'яті.

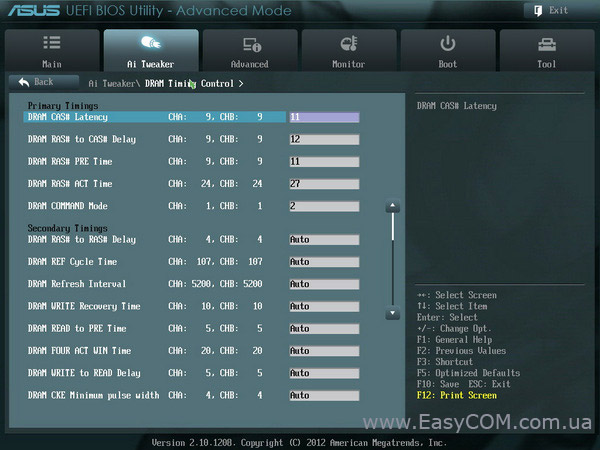

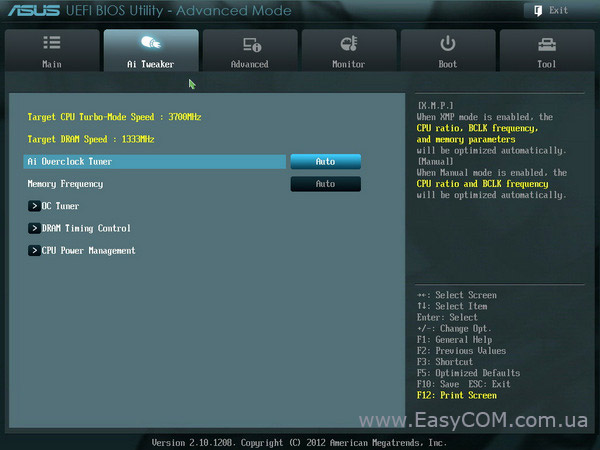

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

Множник частоти пам'яті дозволяє вибрати частоту від 800 до 2400 МГц.

Також при необхідності можна одержати доступ до регулювання затримок пам'яті.

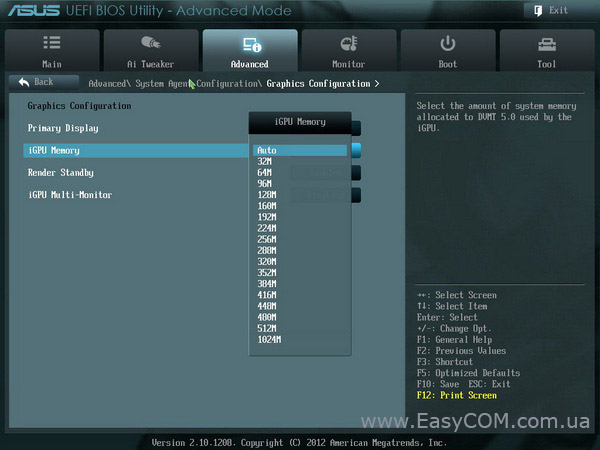

Є доступ до вибору обсягу пам'яті, що виділяється для потреб графічного ядра процесора.

Налаштування, необхідні для розгону й оптимізації системи, зведені таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота оперативної пам'яті	Memory Frequency	800, 1066, 1333, 1600, 1866, 2133, 2400
Процесорний множник	CPU Ratio	16 – max	1
Таймінги оперативної пам'яті	DRAM Timing Control	CAS, RAS to CAS, RAS PRE Time, RAS ACT Time, COMMAND Mode, RAS to RAS, REF Cycle Time, DRAM Refresh Interval, Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay
	Long Duration Power Limit	1 – 255	1
	Long Duration Maintained	1 – 32	1
	Short Duration Power Limit	1 – 255	1
	Primary Plane Current Limit	0,125 – 1023,875	0,125
	Secondary Plane Current Limit	0,125 – 1023,875	0,125
Пам'ять, що виділяється для потреб графічного ядра	iGPU Memory	32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024

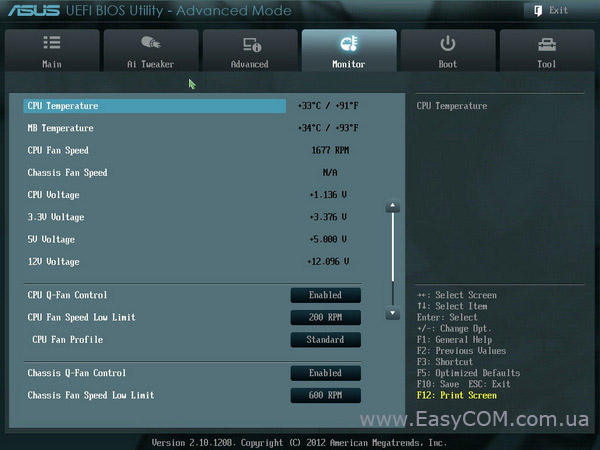

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чипсету, а також швидкістю обертання встановлених вентиляторів.

Також у даному розділі можна стежити за:

• напругою на ядрі процесора;
• напругою на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття «скриншотів» в BIOS і підтримку російської мови.

Тестування

Процесор	Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable
Кулер	Scythe Kama Angle Rev.B
Оперативна пам'ять	2xDDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Відеокарта	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)
Корпус	CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

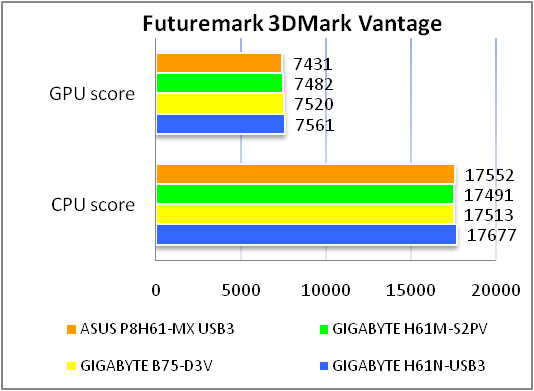

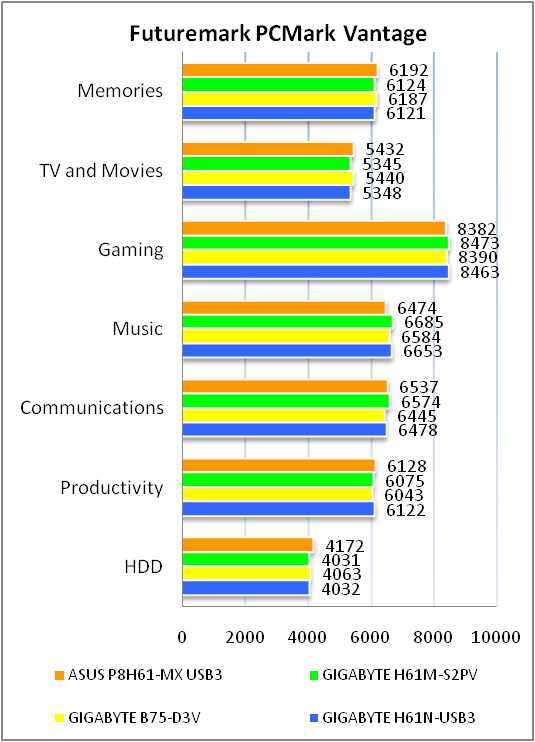

Результати тестів:

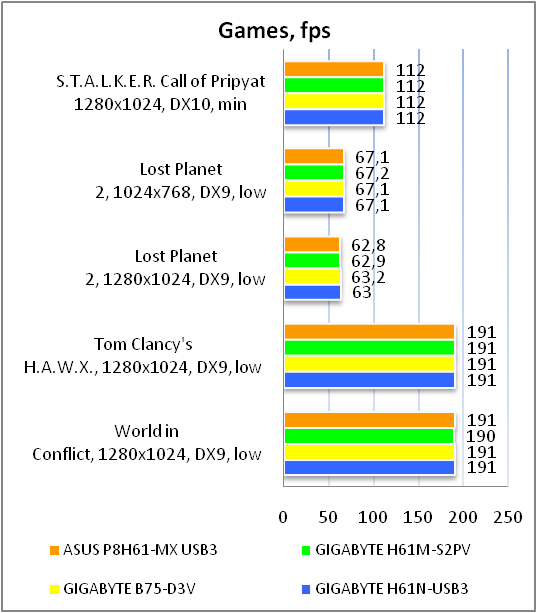

Як бачимо, результати відрізняються від розглянутих нами раніше материнських плат у межах погрішності тестів, що говорить нам про якісний рівень виконання плати і належній оптимізації BIOS.

Тестування звукового тракту на основі кодека VIA VT1708S

Звіт про тестування в Rightmark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.11, -0.44	Добре
Рівень шуму, дБ (А)	-77.1	Середньо
Динамічний діапазон, дБ (А)	76.7	Середньо
Гармонійні викривлення, %	0.0098	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-69.3	Середньо
Інтермодуляційні викривлення + шум, %	0.046	Добре
Взаємопроникнення каналів, дБ	-75.4	Дуже добре
Інтермодуляції на 10 кГц, %	0.053	Добре
Загальна оцінка		Добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.07, -0.53	Добре
Рівень шуму, дБ (А)	-77.3	Середньо
Динамічний діапазон, дБ (А)	75.0	Середньо
Гармонійні викривлення, %	0.024	Добре
Гармонійні викривлення + шум, дБ(A)	-67.8	Середньо
Інтермодуляційні викривлення + шум, %	0.047	Добре
Взаємопроникнення каналів, дБ	-71.9	Добре
Інтермодуляції на 10 кГц, %	0.046	Добре
Загальна оцінка		Добре

Встановлений аудіокодек VIA VT1708S демонструє прийнятну якість звучання для звичайних користувачів, тоді як більш просунутому слухачеві доведеться озадачитися пошуком зовнішньої звукової карти з інтерфейсом PCI-Express x1.

Висновки

Незважаючи на свій бюджетний статус, материнська плата ASUS P8H61-MX USB3 є цілком виправданим вибором не тільки для покупців з обмеженим бюджетом, але й для тих, хто воліє одержувати саме те, за що він платить. ASUS P8H61-MX USB3 з повною впевненістю можна назвати рішенням, яке виправдовує кожний вкладений у його купівлю цент, адже ви не тільки одержуєте мінімально необхідну основу для складання продуктивного ПК, але й не витрачаєте зайвих грошей на непотрібні вам функції. Звичайно ж, ASUS P8H61-MX USB3 однозначно не може, і навіть не намагається бути рішенням для геймерів або оверклокерів  -  це просто «робоча конячка», яка не потребуватиме до себе зайвої уваги в процесі експлуатації.

Головною перевагою ASUS P8H61-MX USB3 перед конкурентами, як видно з її назви, є підтримка інтерфейсу USB 3.0, реалізована силами контролера від ASMedia. Також відзначимо грамотне компонування й розташування основних елементів, приємний інтерфейс BIOS - і це все при доступній вартості.

Оскільки серйозних недоліків у процесі тестування виявлене не було, можна лише поскаржитися на відсутність портів SATA 6 Гбіт/с і слота розширення PCI, однак у цьому випадку, беручи до уваги вартість ASUS P8H61-MX USB3, подібні огріхи можна пробачити.

Переваги:

• наявність двох портів USB 3.0;
• доступна вартість;
• цілком раціональне розташування елементів;
• приємний інтерфейс BIOS.

Особливості:

• відсутня підтримка застарілих інтерфейсів COM, FDD, LPT і IDE;
• відсутня підтримка портів SATA 6 Гбіт/с і інтерфейсу PCI;
• незручне підключення багатоканальних аудіосистем;
• лише два слоти для встановлення модулів оперативної пам'яті.



Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям Intel, Kingston, MSI і SeaSonic за надане для тестового стенду обладнання.
