Огляд материнської плати ASUS P6T SE

Так вже склалося, що для залучення споживачів компанії-виробники материнських плат випускають на одному наборі системної логіки кілька варіантів плат, що відрізняються як вартістю, так і технічними характеристиками та можливостями. Так, наприклад, і компанія ASUS випускає крім основної базової моделі ще декілька її версій – більш дорожчі та «насичені» з приставками PRO і DELUXE, і більш дешеву, так би мовити «спрощену» версію, що має приставку SE. Останні, найчастіше, не мають різних додаткових розширень і особливих можливостей, але ця «насиченість» не завжди і потрібна. Так, розглянута цього разу материнська плата ASUS P6T SE, побудована на наборі системної логіки Intel X58 Express, що працює в парі з південним мостом ICH10R, вона має процесорний роз’єм LGA1366 для встановлення процесорів Intel Core i7 Extreme Edition або Intel Core i7, підтримує трьохканальний режим роботи з пам'яттю типу DDR3 загальним об'ємом до 24 ГБ і, згідно назві, є більш дешевим варіантом розглянутої нами раніше ASUS P6T. Давайте подивимося, на чому інженери відомої компанії ASUS вирішили заощадити, і як це позначилося на продуктивності та розгінному потенціалі даного продукту.

ASUS P6T SE

Специфікація материнської плати ASUS P6T SE:

Виробник

ASUS

Модель

P6T SE

Чіпсет

Intel X58 Express

Процесорний роз’єм

Socket LGA 1366

Підтримувані процесори

Intel Core i7, Intel Core i7 Extreme Edition

Системна шина (QPI)

4,8/6,4 ГТ/з

Використовувана пам'ять

DDR3 2000/1866/1800/1600/1333/1066 МГц
Підтримка трехканального режиму роботи пам'яті

Підтримка пам'яті

6 x 240-контактних DIMM трехканальной архітектури до 24 Гб

Слоти розширення

3 x PCI Express 2.0 x16
1 x PCI Express x1
2 x PCI

Технологія CrossFireХ

ATI Quad-GPU CrossFire по формулі x16+x16 або x8+x8+x8

Дискова підсистема

Південний міст ICH10R підтримує:
6 x SATA 3.0 Гб/с з підтримкою RAID-масивів 0, 1, 5,10

Контролер JMicron JMB363:
1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв.
1 х e-SATA 3Гб/с

LAN

Гігабітний мережний LAN контролер Realtek 8111С з підтримкою AI NET2

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC1200

IEEE 1394

VIA VT6315N два порти IEEE 1394a

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що має алюмінієві радіатори і теплові трубки

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентиляторів
1 х роз’єм для вентилятора блока живлення

Зовнішні порти I/O

1 x PS/2 (Клавіатура)
1 x PS/2 (Миша)
1 x SPDIF вихід (коаксіальний)
1 х SPDIF вихід (оптичний)
1 x IEEE 1394a
1 х e-SATA
6 x USB 2.0/1.1
1 x RJ45 LAN
6 аудіо роз’єм для підключення 8-канального звуку

Внутрішні порти I/O

6 x USB
1 x IDE
6 х SATA
1 x IEEE1394a
1 x S/PDIF вихід
1 х CD вхід
роз’єм системної панелі

BIOS

16 Мбит Flash ROM
PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Можливості розгону

Зміна частоти:
FSB від 100МГц до 500МГц з кроком 1МГц,
PCI-Express від 100МГц до 200МГц з кроком 1МГц, пам'яті.
Зміна напруги на: процесорі, пам'яті, північному мосту, південному мосту і т.ін.

Фірмові технології

- ASUS Turbo
- Express Gate
- ASUS EPU-6 Engine
- ASUS AI Nap
- ASUS Fanless Design: Heat-pipe solution
- ASUS Fanless Design: Stack Cool 2
- ASUS Fan Xpert
- ASUS Noise Filter
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

Комплектація

Посібник користувача;
4 x SATA кабелі;
1 x UltraDMA 133/100/66 кабель;
Заглушка задньої панелі ASUS Q-Sheld;
Набір Q-Connectors;
DVD з драйверами та утилітами.

Форм-фактор Розміри, мм

ATX 12"x 9,6"
305 x 244

Сайт виробника

http://www.asus.com/

Нові версії BIOS і драйверів можна скачати зі сторінки підтримки.

Все цены на ASUS P6T SE

ASUS P6T SE

Упаковка материнської плати ASUS P6T SE виконана зі щільного картону з якісною кольоровою поліграфією і за дизайном та кольором практично не відрізняється від упаковки плат серії P5Q. На лицьовій стороні за допомогою піктограм зазначено, що для виробництва плати використовується набір системної логіки Intel X58, підтримується пам'ять типу DDR3 з частотою до 2000 МГц, реалізовані функції і технології Quad CrossFire, ASUS Express Gate, Turbo, EPU і стабілізатор живлення процесора має 8+2 фази.

ASUS P6T SE

На звороті коробки більш докладно описані технології Turbo і EPU, які спрощують розгін і дозволяють заощаджувати електроенергію, а також є фотографія самої плати, а за допомогою невеликих піктограм позначені її основні можливості.

ASUS P6T SE

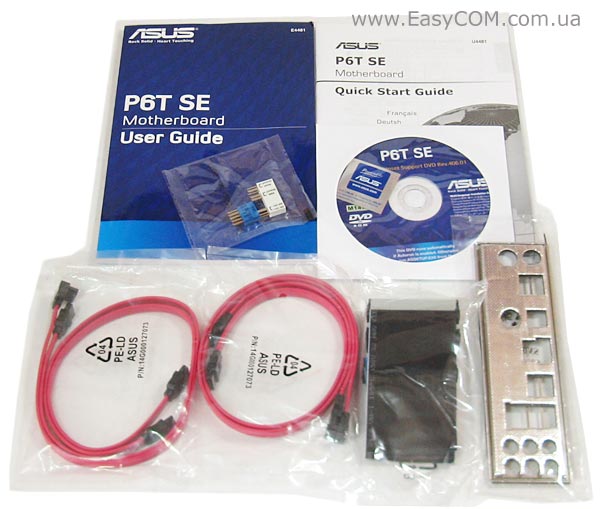

У комплект поставки ASUS P6T SE входить:

  • посібник користувача;
  • 4 x SATA кабелі;
  • 1 x UltraDMA 133/100/66 кабель;
  • заглушка задньої панелі ASUS Q-Sheld;
  • набір Q-Connectors;
  • DVD-диск з драйверами та утилітами.

Комплект поставки мінімальний, у ньому немає нічого крім самого необхідного. Але і плата позиціонується як бюджетний варіант для «топових» систем.

ASUS P6T SE

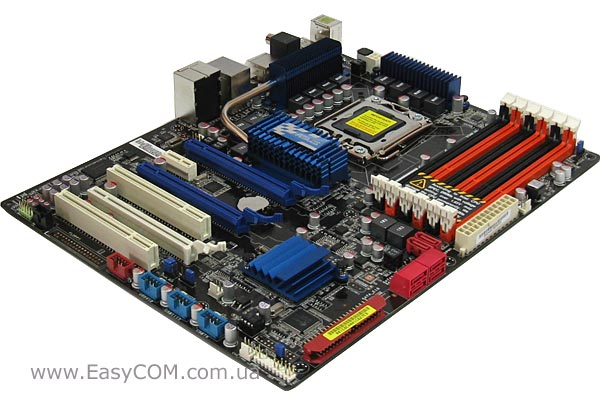

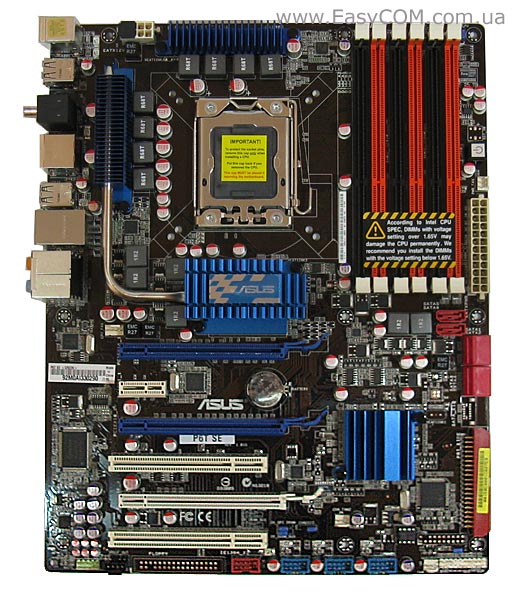

Материнська плата ASUS P6T SE склала приємне враження якісно виконаним монтажем елементів. Всі роз’єми зміщені до країв плати для легкого та зручного підключення до них. На платі є шість слотів для встановлення пам'яті типу DDR3, загальним об'ємом до 24 ГБ, що може працювати як у двоканальному, так і трьохканальному режимах, але не забудьте, що для підтримки такого об'єму оперативної пам'яті необхідно використовувати 64-розрядні операційні системи. Біля слотів DIMM розпаяна кнопка включення, а ось кнопку Reset з метою заощадження не впаяли, залишивши порожнє місце. Логіка цього не зовсім зрозуміла, але, як кажуть, заощаджуємо на чому тільки можемо. Також від ASUS P6T плата відрізняється меншою кількістю роз’ємів SATA і відсутністю роз’єма для підключення FDD. Об'єднання відеокарт за технологією CrossFire можливо за допомогою трьох роз’ємів PCI Express x16, що працюють по формулі х16+х16 або х8+х8+х8. Cлоти PCI Express x16 чергуються з роз’ємом PCI Express x1 і двома роз’ємами PCI.

ASUS P6T SE

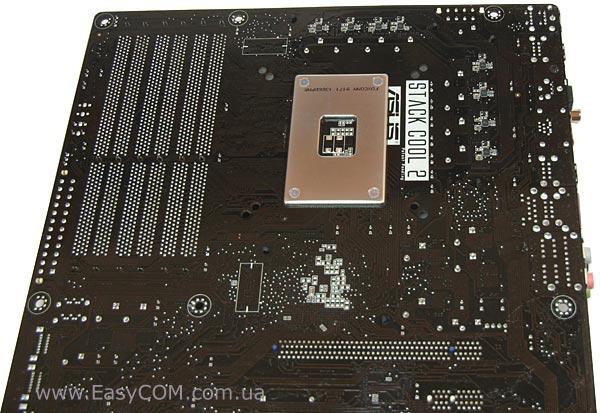

На звороті плати під процесорним роз’ємом є опорна металева пластина, що при встановленні процесора оберігає плату від згинання. Поруч з нею знаходиться напис, який вказує на те, що материнська плата ASUS P6T SE виготовлена за технологією Stack Cool 2. Ця технологія поліпшує розподіл тепла в найбільш гарячих зонах.

ASUS P6T SE

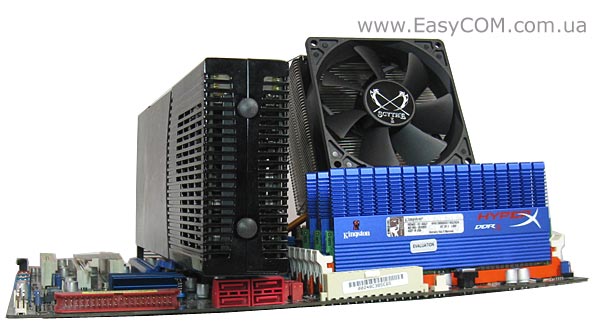

При встановленні довгої відеокарти засувки роз’ємів пам'яті знаходилися на пристойній відстані від неї, але відеокартою виявилися «накриті» чотири SATA-роз’єми, обернуті паралельно платі. Підключення до них у зібраній системі може викликати певні незручності. У випадку встановлення другого такого ж відеоприскорювача ця проблема стане актуальною і з роз’ємом IDE-контролера.

ASUS P6T SE

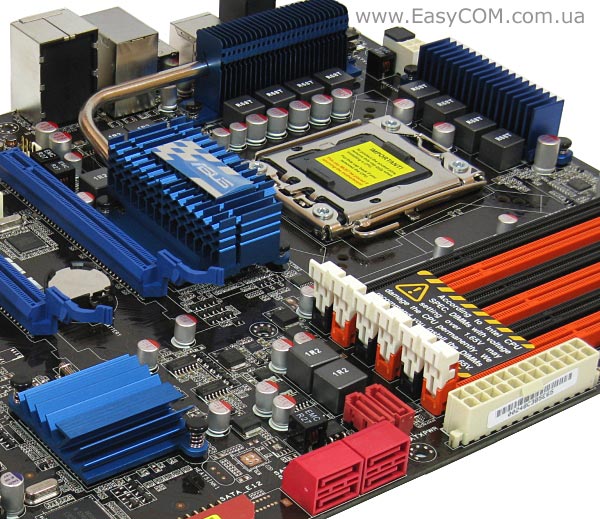

Система охолодження плати ASUS P6T SE точно така ж, як і в ASUS P6T. Вона складається зі звичайних алюмінієвих радіаторів і теплової трубки. Радіатор, що присутній на Intel X58 Express, невеликий і, для кращого охолодження, з'єднаний тепловою трубкою зі спеціально збільшеним через це радіатором на силових елементах стабілізатора живлення процесора. Взагалі, така конструкція прекрасно справляється з поставленою перед нею завданням. Радіатор південного мосту зовсім маленький, проте, оскільки ICH10R гріється не сильно, його цілком достатньо для ефективного охолодження даного елемента. Транзистори в ланцюгах стабілізатора живлення процесора від перегріву теж захищені радіаторами - одна половина накрита радіатором побільше, з'єднаним тепловою трубкою з радіатором чіпсета, а друга половина охолоджується окремим невеликим радіатором. До мінусів системи охолодження можна віднести хіба що кріплення радіаторів за допомогою пластмасових кліпс, що просто, але не дуже надійно.

ASUS P6T SE

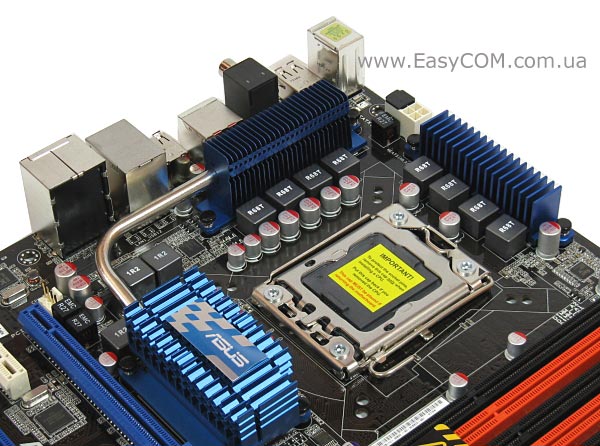

Напруга живлення на центральний процесор подається через імпульсний стабілізатор, виконаний за схемою 8+2 фази. Вісім фаз живлять безпосередньо ядро процесора, а дві фази слугують для живлення вбудованого контролера пам'яті та шини QPI. За живлення чіпсета і модулів пам'яті відповідають два двофазних стабілізатори. У всіх стабілізаторах застосовані закриті дроселі з феромагнітною серцевиною і конденсатори полімерного типу. Ця схема живлення аналогічна застосованій в більш дорожчій базовій моделі.

ASUS P6T SE

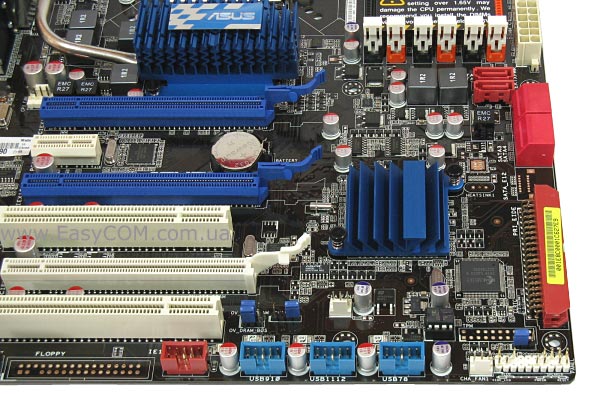

Дискова підсистема обслуговується південним мостом ICH10R і складається з шести портів SATA2, які підтримують створення RAID-масивів рівнів 0, 1, 5 і 10. Через можливість перекриття довгою відеокартою, чотири роз’єми обернуті паралельно платі, що в зібраному корпусі робить підключення до них не зовсім зручним. Також південний міст обслуговує 12 портів USB 2.0, з яких шість виведені на задню панель, а шість розведені на платі. До розведених на платі USB-портів можна підключити, наприклад, USB-порти швидкого доступу на лицьовій панелі корпусу, кардрідер або за допомогою спеціального модуля вивести їх на задню панель комп'ютера. У порівнянні з ASUS P6T дискова підсистема трохи спрощена - відсутній контролер двох додаткових роз’ємів SATA і немає роз’єму для підключення FDD-накопичувача. Але це не критично - шести наявних SATA-роз’ємів звичайному користувачу цілком достатньо, а приводи FDD вже давно у минулому.

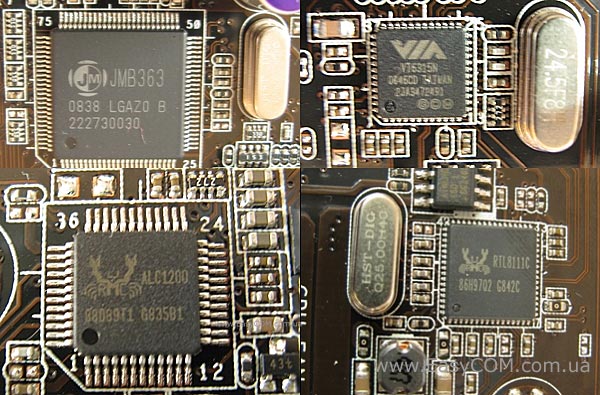

Спеціальний контролер JMicron JMB363 відповідає за підтримку виведеного на задню панель роз’єму e-SATA і за підключення двох PATA-пристроїв по інтерфейсу IDE.

Мікросхема VT6315N, виробництва компанії VIA, обслуговує два високошвидкісних послідовних порти інтерфейсу IEEE1394a, один з яких виведений на задню панель, а другий розведений на платі та до нього можна підключити як спеціальний вилучений модуль, так і, при наявності, роз’єму IEEE1394a на передній панелі корпусу.

Звукова підсистема виконана на HD-кодеку восьмиканального звуку ALC1200 виробництва компанії REALTEK. Ця ж мікросхема відповідає за оптичний і коаксіальний S/PDIF-виходи для підключення багатоканальних аудіосистем.

Підключення по локальній мережі здійснюється через гігабітний LAN-контролер Realtek RTL8111C, що підтримує функцію AI NET2.

ASUS P6T SE

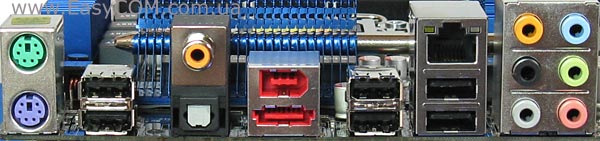

На задню панель материнської плати ASUS P6T SE виведені наступні порти:

  • два роз’єми PS/2 для підключення клавіатури і миші;
  • шість роз’ємів USB 2.0/1.1;
  • оптичні і коаксіальний S/ PDIF-виходи;
  • роз’єм IEEE 1394a;
  • роз’єм e-SATA;
  • роз’єм RJ45 для мережних з'єднань;
  • 6 аналогових роз’ємів для підключення 8-канального звуку.
