Материнська плата ASUS P5LD2 rev.2.01

Під назвою ASUS P5LD2 приховано ціле сімейство материнських плат, що включає  P5LD2 Deluxe, P5LD2-V, P5LD2-VM SE (без підтримки Intel Core 2) і P5LD2, P5LD2-VM, P5LD2 SE, P5LD2-VM DH (заявлена підтримка Intel Core 2 платами другій ревізії). В цілому плати схожі одна на одну, хоча відрізняються різними варіантами північного (Intel 945G, 945P) і південного мостів, підтримкою зовнішніх пристроїв і комплектацією.

ASUS P5LD2

Процесор

- Роз'э­м Socket LGA775 (сумісність з Intel PCG 04B/04A & 05B/05A);
- Intel Pentium 4 (Prescott (2M) /Gallatin/CedarMill) з частотою шини 1066/800/533 МГц;
- Двох'ядерні Intel Pentium D/EE (Smithfield/Presler) з частотою шини 800/1066 МГц;
- Intel CELERON-D (Prescott/CedarMill) з частотою шини 533 МГц;
- Підтримка Intel Core 2 Duo/Extreme з частотою шини 1066 МГц;
- Підтримка процесорів з технологією Hyper-Threading;

*Підтримку процесорів Intel® Core™2 забезпечує тільки ревізія  PCB R2.0 (або вище)

Чипсет

- Північний міст Intel P945P;
- Південний міст Intel ICH7R;
- Зв'язок між мостами: DMI;

Системна пам’ять

- Чотири 240-контактні слоти для DDR2 SDRAM DIMM;
- Максимальний об'єм пам'яті 4 Гб;
- Підтримується пам'ять типу DDR2 400/533/667;
- Можливий двоканальний доступ до пам'яті;

Графіка

- Слот PCI-Express x16;

Можливості розширення

- Три 32-бітових PCI Bus Master слота;
- Три слоти PCI-Express x1;
- Вісім портів USB 2.0 (4 вбудованих + 4 додаткових);
- Вихід S/PDIF (оптичний і коаксіальний)

Аудіо

- Вбудований звук High Defenition Audio 7.1 (Realtek ALC882);

Мережа

- Межовий контроллер Гбіт Ethernet (Marvell 88E8053);

Можливості для Розгону

- Зміна частоти FSB від 100 до 450 МГц з кроком 1 МГц;
- Дільники FSB/DDR;
- Зміна частоти PCI-Express від 90 до 150 МГц з кроком 1 МГц;
- Зміна напруги на процесорі і пам'яті;

Дискова підсистема

- Три канали ULTRADMA 133/100/66/33 Bus Master IDE;
- Чотири Serial ATA II (підтримка RAID 0, 1, 5, 10);

BIOS

- 4 Мбіт Flash ROM;
- AMI BIOS, PNP, DMI2.0, WfM2.0, SM BIOS 2.3, ASUS EZ Flash, ASUS CrashFree BIOS 2, ASUS MyLogo

Різне

- Зовнішні роз'єми: 1х COM, 1x LPT, 1х Coaxial S/PDIF, 1х Optical S/PDIF, 2x PS/2 для миші і клавіатури, 4x USB, RJ45, 1 x аудіо панель (Line-in,4x Line-out, Mic_in);
- Внутрішні роз'єми: 1х FDD, 2x USB 2.0 по 2 порти, 1x CD-In, 1x Chassis intrusion, 1x Audio F-panel, CPU/Chassisx2/Power FAN.

Управління живленням

- Пробудження від пристроїв PCI, модему, миші, клавіатури, мережі, таймера і USB;
- Основний 24-контактний роз'єм живлення EATX;
- Додатковий 4-контактний роз'єм живлення ATX12V;

Моніторинг

- Відстежування температури процесора, материнської плати, вхідної напруги і ядра процесора, швидкості обертання чотирьох вентиляторів;
- Технологія Q-Fan;

Розміри

- ATX форм-фактор, 230 мм x 305 мм (9" x 12");

Фірмове ПЗ

- ASUS PC Probe II;
- ASUS Update;
- AI Booster;
- Anti-Virus Software.

Упаковка

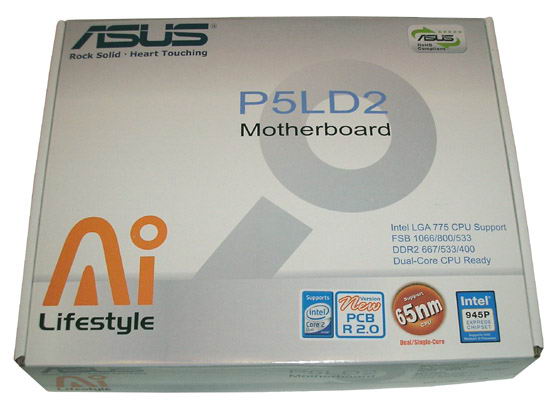

Поставляється материнська плата в світлій картонній коробці, на якій чітко вказана інформація про версію PCB і про підтримку процесорів Intel Core 2 Duo.

Комплектація

  • Материнська плата;
  • CD-диск с ПО и драйверами;
  • ATA-133, ATA-33 и FDD шлейфи;
  • Два кабелі Serial ATA + перехідник живлення (два роз'єми);
  • Керівництво користувача англійською мовою, коротка інструкція по установці;
  • Заглушка на задню панель корпуса.
  • Планка на задню панель корпуса (2x USB и Game/MIDI порт)

Враховуючи ціну, ця комплектація цілком достатня і претензій до неї немає.

Плата ASUS P5LD2

Дизайн материнської плати не викликає особливих нарікань. Невдало розташованими можна назвати роз'єми для підключення FDD, Game/MIDI і AudioCD, проте в сучасних системах якраз ці роз'єми не використовують зовсім, так що мінус досить невеликий. При установці відеокарти з двослотовою системою охолоджування перекривається один з трьох слотів PCI.

Роз'єм підключення передньої панелі має колірну маркіровку, що полегшує монтаж. На платі розміщені: 4-контактний роз'єм підключення вентилятора процесора і три звичайних, 3-контактних. Всі вони розташовані з боку передньої панелі корпусу, так що до витяжних вентиляторів дроти тягнутимуться через всю плату. Охолоджування чіпсета і стабілізатора живлення пасивне – найбільший радіатор розташований на північному мосту, найменший - на південному. Стабілізатор живлення на платі 3-канальний, проте, радіатором «мосфети» одного з каналів не охолоджуються. Елементи, що високо стоять, навколо процесорного сокета LGA775 відсутні, так що проблем з установкою будь-якого процесорного кулера бути не повинно.

До плати можна підключити цілих 6 пристроїв з інтерфейсом ATA-133, з можливістю їх об'єднання в RAID масив, а також 4 пристрої SATA. Кількість USB портів також цілком достатнє – вісім штук, а ось порти IEEE1394 відсутні. На закінчення згадаємо ще пару позитивних рис – порт Gigabit Ethernet (Marvell 88E8053) і 8-канальний звук (Realtek ALC882).

На задній панелі розташовані: послідовний (COM) і паралельний (LPT) порти, оптичний і коаксіальний S/PDIF, а також 6 стандартних аудіо роз'єму, 4x USB і Gigabit Ethernet RJ45.

BIOS

У материнській платі P5LD2 використовується AMI BIOS, що володіє широким набором параметрів, що настроюються. Окрім стандартних настройок, є можливість настройки основних таймінгів оперативної пам'яті, включення Hyper Path 3, а також широкий набір оверклокерських функцій і моніторинг.

Можливості розгону:
- Зміна тактової частоти FSB від 100 до 450 МГц з кроком 1 МГц (ручне введення);
- Вибір робочої частоти пам'яті (DDR2-400/533/667/711/889);
- Зміна частоти шини PCI-Express від 90 до 150 МГц з кроком 1 МГц;
- Фіксація частоти шини PCI на стандартній 33,33 МГц;
- Управління напругою на модулях пам'яті в діапазоні 1,80-2,30 В;
- Зміна CPU VCore Voltage в діапазоні 1,4-1,7 В з кроком 0,0125 В;
- Управління FSB Termination Voltage в діапазоні 1,2-1,5 В, крок 0,1 В;
- Зміна напруги на Північному мосту від 1,5 В, до 1,65 В з кроком 0,05 В;
- Зміни напруги на Південному мосту, два варіанти – 1,05 В і 1,20 В.

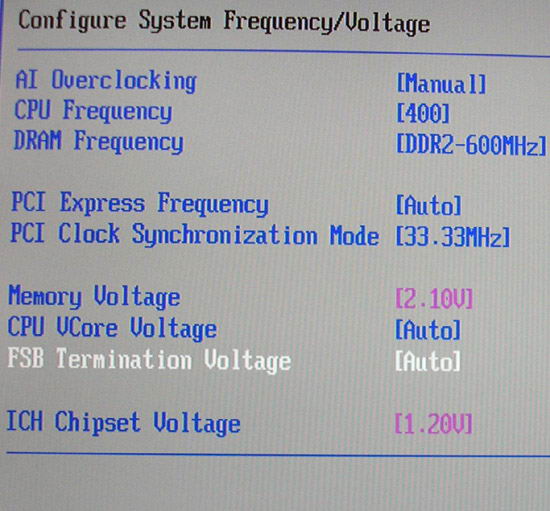

Не дивлячись на такі багаті оверклокерські можливості, плата показала досить неоднозначний результат – повністю стабільна робота системи при FSB 350 МГц, що непогано, але недостатньо для повноцінного розгону Core 2 Duo. Плата стартувала і при більшій опорній частоті, але переставав нормально функціонувати ICH і жорсткі диски «відпадали», крім того, при FSB більше 390 МГц в BIOS з'являвся «баг», що приводив до зникнення параметра настройки напруги на Північному мосту.

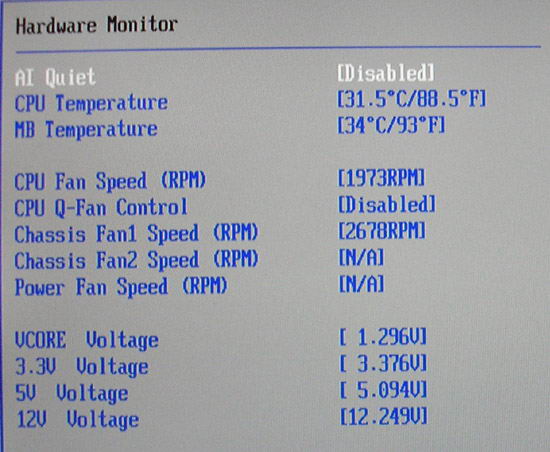

У вікні Hardware Monitor можна стежити за температурою материнської плати і процесора. Також тут можна отримати інформацію про швидкість обертання кулера процесора,  двох вентиляторів в корпусі і вентилятора на блоці живлення. Крім того, є можливість включити функцію Q-Fan контролю швидкості обертання процесорного кулера і спостерігати за напругою на лініях 3,3 В, 5 В, 12 В, а також на процесорі (VCore).

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор: Intel Core 2 Duo E6300
Кулер: Thermaltake Sonic Tower (CL-P0071)
Пам'ять: 2x DDR2-667 512 Mб Kingmax PC5300
Відеокарта: GigaByte GV-NX76T256D-RH (GeForce 7600GT 256 Мб + Silent-Pipe II)
Жорсткий диск: Samsung HD080HJ, 80 Гб, SATA-300
Блок живлення: Chieftec CFT-500-A12S 500W, 120 мм вентилятор

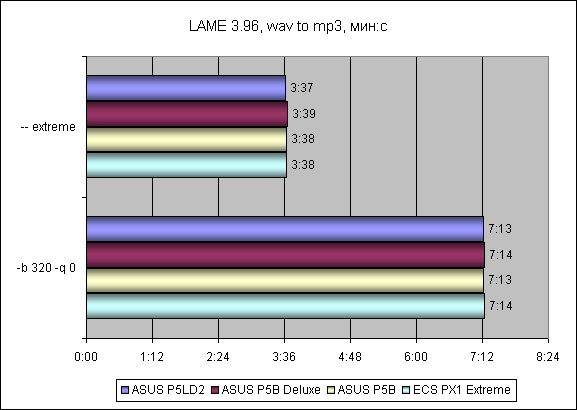

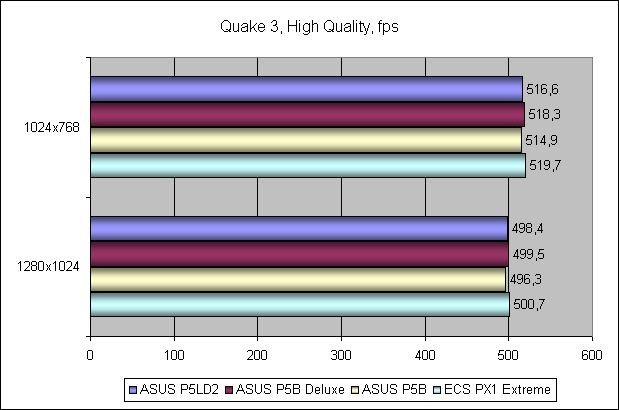

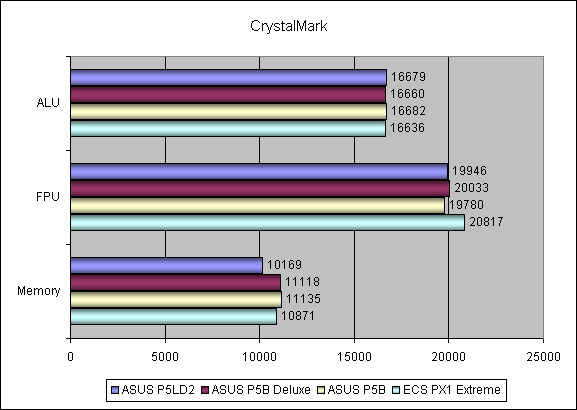

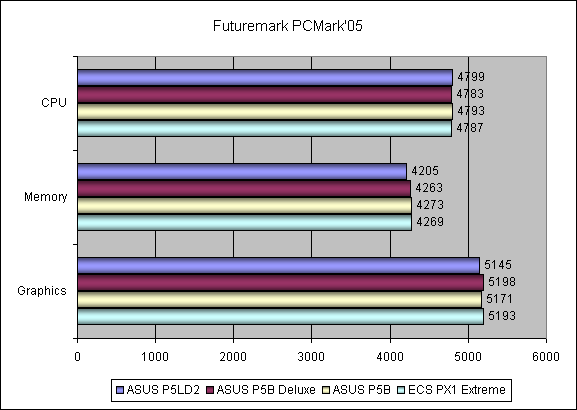

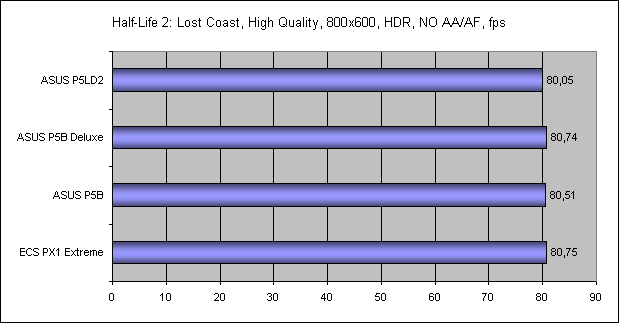

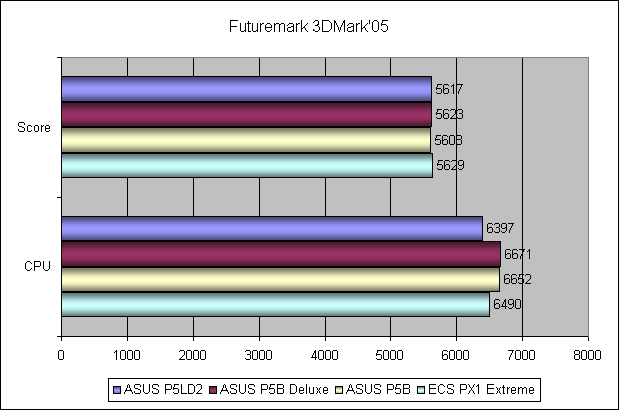

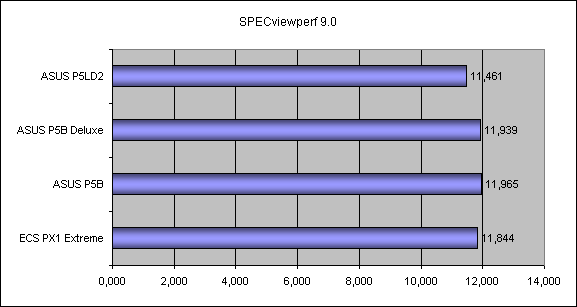

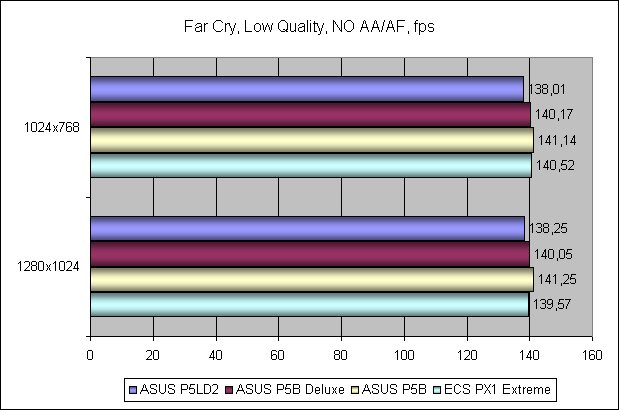

Судячи з результатів, різниці в продуктивності між материнськими платами немає – якщо в одному тесті лідер з мінімальним відривом один, то в іншому тесті лідер вже інший (все укладається в погрішність вимірювань).

Висновки

Оновлена материнська плата ASUS P5LD2, звичайно, не відрізняється  особливими можливостями і не стане основою системи оверклокера, але, завдяки високій стабільності роботи при номінальних частотах і невисокій ціні, зможе стати хорошою основою для системи середнього рівня, що використовує продуктивні процесори Core 2 Duo.
