Огляд материнської плати ASUS P5KPL

В цьому огляді ми розглянемо материнську плату ASUS P5KPL, випущену, скоріше над усе, як наповнення  ніші бюджетних пропозицій від ASUS і як заміна «старої» серії материнських плат Р5В. ASUS P5KPL побудована на чіпсеті з інтегрованим відеоприскорювачем Intel G31, який не використовується в даній моделі материнської плати, що дуже оригінально. Наскільки продуктивне таке рішення та чи немає в нього недоліків, ми з'ясуємо в цьому огляді.

ASUS P5KPL

Специфікація материнської плати ASUS P5KPL:

Виробник

ASUS

  Модель

P5KPL

Північний міст

Intel G31

Південний міст

Intel  ICH7

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системна шина, МГц

1333 /1066 / 800  МГц

Використовувана пам'ять

DDR2 800 / 667 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 4 Гб

Слоти розширення

1 x PCI-E x16
1 x PCI-E x1
3 x PCI 2.2

Дискова підсистема

Південний міст ICH7 підтримує:
4 x Serial ATA 3.0 Гб/с
1 x Ultra DMA 100/66

Звукова підсистема

Realtek ALC 662, 6-канальний High-Definition Audio кодек коаксіальний S/PDIF

Підтримка LAN

Мережний контролер Attansic L1 PCI-E Gigabit LAN

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюміньовий радіатор на північному і південному мосту

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентилятори

Зовнішні порти I/O

2 x PS/2 порт для підключення клавіатури і миші
1 x коаксіальний S/PDIF вихід
1 x COM порт
4 x USB 2.0/1.1 порти
1 x LAN (RJ45)
6 канальний аудіо вихід

Внутрішні порти I/O

4 x USB
1 x FDD
4 х SATA
1 x IDE
1x S/PDIF вихід
Аудіо роз’єм передньої панелі
System panel connector
Chassis Intrusion

BIOS

8 Mb Flash ROM, AMI BIOS, Special H/W write protection, Pn, DMI v2.0, Wf2.0, SMBIOS v2.5, ACPI v2.0

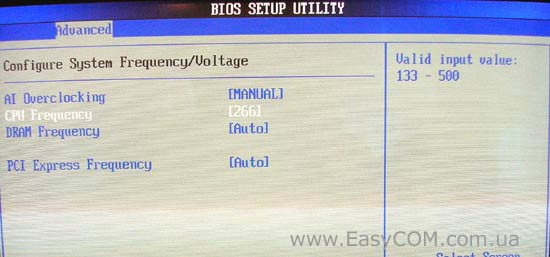

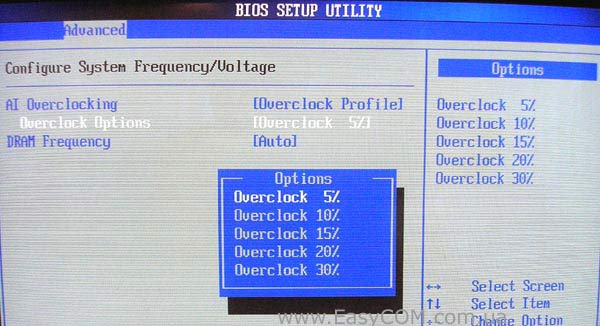

Можливості розгону

Зміна частоти: FSB , PCI-Express, пам'яті.

Фірмові технології

ASUS C.P.R.
ASUS Q-Fan
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS CPU Lock free
ASUS CPU multiplier

Комплектація (важливе)

1 x SATA кабель
1 x SATA перехідник живлення SATA
1 x UltraDMA 100/66 кабель
1 x FDD кабель
1 х брекет з двома портами USB
Інструкція і посібник
2 х CD з драйверами і ПЗ

Форм-фактор Розміри, мм

ATX  12"x 7.6"
305 x 193

Сайт виробника

http://www.asus.com/

Свіжа версія драйверів та BIOS може бути завантажена з офіційної сторінки.

Середня вартість

Подивитися в price.ru.

Intel G31

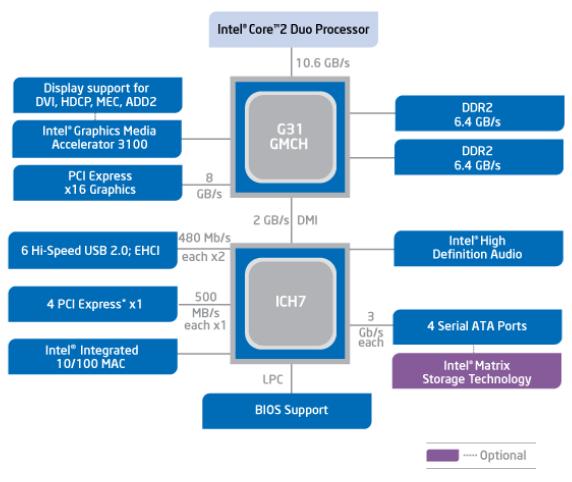

Спочатку розглянемо архітектуру чіпсету Intel G31. В якості північного місту використовується  чіп G31 GMCH з інтегрованим відеоприскорювачем Intel Graphics Media Accelerator 3100 (DirectХ 9.0c, Shader Model 2.0, OpenGL 1.5), але в материнській платі ASUS P5KPL, яку розглядаємо, як ми вже відзначали, він взагалі не використовується. Тому більш актуальними стали інші особливості Intel G31 Express - підтримка процесорів Intel, виготовлених по 45-нанометровому технологічному процесу, які зараз готують компанією до випуску,  і «рідна» сумісність з 1333 МГц системною шиною останніх процесорів. Для виконання функцій південного мосту використовується вже зовсім не новий чіп ICH7. Він підтримує чотири порти SATA 3 Гб/с без можливості створення RAID масивів.

ASUS P5KPL

Материнська плата ASUS P5KPL впакована в чорно-синю картонну коробку, на якій, в метах реклами, зазначена підтримка 1333 МГц системної шини і процесорів, виконаних по 45 нм техпроцесу.

ASUS P5KPL

На звороті упаковки розміщена фотографія материнської плати ASUS P5KPL і зроблений акцент на наявності в материнської плати гігабітного мережного контролера, роз’єму PCI-E x16 і роз’єму SATA.  Крім того, виділені три фірмові технології, які підтримує материнська плата ASUS P5KPL, а саме: ASUS Q-Fan (технологія автоматичного регулювання швидкістю обертання вентилятора), ASUS CrashFree BIOS 3 (утиліта, яка дозволяє відновити BIOS з флеш носія у випадку його ушкодження), ASUS EZ Flash 2 (утиліта, яка дозволяє обновити версію BIOS, не вдаючись до завантаження операційної системи прямо з BIOS).

ASUS P5KPL

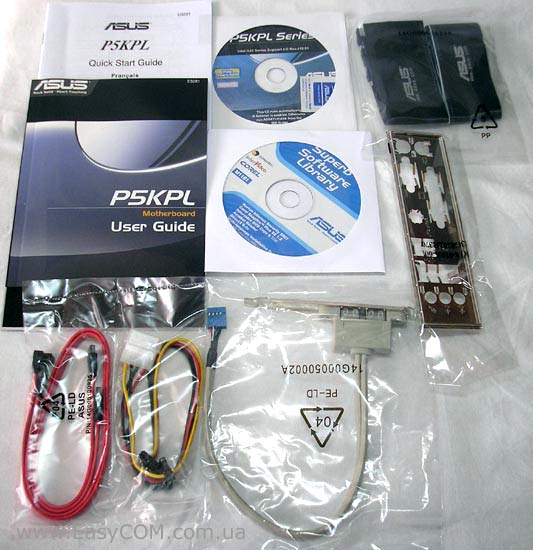

Комплектація материнської плати ASUS P5KPL:

  • два CD-диски з ПЗ і драйверами до Windows Vista;
  • посібник користувача англійською мовою, коротка інструкція з встановлення,
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • перехідник живлення до пристроїв SATA;
  • фірмова наклейка;
  • заглушка на задню панель корпусу.

ASUS P5KPL

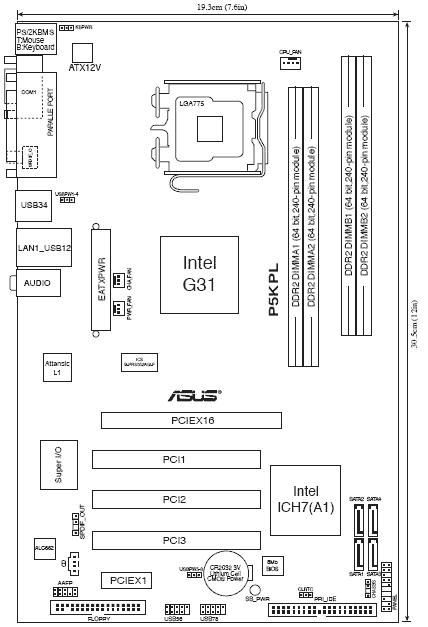

Материнська плата  ASUS P5KPL, розпаяна на вузькому і довгому текстоліті розміром 305 мм x 193 мм. Єдиним серйозним зауваженням у компонуванні плати є розміщення 24-контактного роз’єму живлення, який розташовано не скраю, а  поміж північним мостом і панеллю введення/виводу. Також невеликим недоліком можна вважати розташування роз’єму для Floppy дисководу в лівому нижньому куті материнської плати, бо підключений до нього шлейф буде досить складно вкласти у корпусі.

Надійні полімерні конденсатори встановлені лише у вузлі стабілізації живлення процесора (VRM), всі інші конденсатори зі звичайним рідким електролітом, тобто не такі довговічні.

ASUS P5KPL

Слоти оперативної пам'яті зміщені попарно відносно один до одного. Материнська плата ASUS P5KPL підтримує двоканальний лад роботи оперативної пам'яті DDR2-800/667 з розширенням банку пам'яті до 4 Гб. На північному мосту встановлений алюміньовий радіатор стандартного середнього розміру. До плати можна підключити три вентилятори, один з яких 4-контактний процесорний, а два інші трьохконтактні. Роз’єм процесорного кулера трохи віддалено від LGA775 і знаходиться у верхній частині, біля слотів пам'яті. Два коннектора для корпусних вентиляторів розміщені між північним мостом і 24-контактним роз’ємом живлення. Забігаючи наперед, відзначимо, що фірмову технологію автоматичного регулювання швидкістю Q-Fan Control можна застосувати тільки для роз’єму процесорного кулера.

ASUS P5KPL

На південному мосту встановлений маленький алюміньовий радіатор, який, відзначимо, дуже грівся під час тестування. Південний міст Intel ICH7 підтримує чотири порти SATA II, без можливості формування RAID-масивів і один порт Ultra DMA 100/66 для двох пристроїв. Джампер  скидання налагоджень BIOS розміщений над роз’ємом IDE. Роз’єм підключення кнопок і індикаторів не має кольорового маркування, до того ж у комплекті відсутній звичний для материнських плат ASUS спеціальний Q-коннектор, тому при підключенні потрібно буде керуватися схемою, наведеною трохи вище роз’єму. Зелений світлодіодний індикатор наявності на материнській платі чергового живлення розпаяний у нижній частині, біля батарейки і мікросхеми  BIOS.

ASUS P5KPL

Материнська плата ASUS P5KPL має не дуже «сучасне» співвідношення роз’ємів PCI:  три слота PCI, і лише один  PCIE х1, а також один слот для відеокарти PCIE х16.

Крім цього,  на нижньому краю материнської плати розташовані чотири порти USB. З лівої боку на ASUS P5KPL встановлений HDA кодек шестиканального звуку  Realtek ALC 663, і мережний  контролер  Attansic L1, який підтримує режими 10/100/1000 Мбіт/с. Аудіо роз’єм фронт панелі розташований знизу ліворуч, біля роз’єму для Floppy дисководу і підтримує підключення, як у форматі HDA, так і AC'97.

ASUS P5KPL

Стабілізатор живлення на материнській платі ASUS P5KPL трьохканальний, зібраний на N-канальних польових транзисторах P0903BDG (25В, 9,5 мОм, 50А).

ASUS P5KPL

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші,  три аудіо порти, які перемикаються, чотири роз’єми USB, роз’єм RJ45 для мережних з'єднань, паралельний LPT, коаксіальний S/PDIF і  послідовний COM порт.

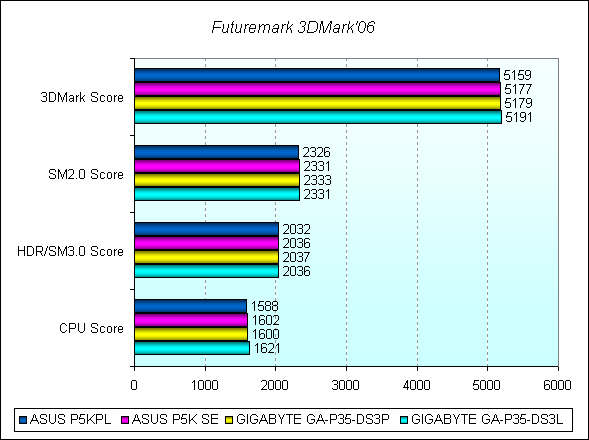

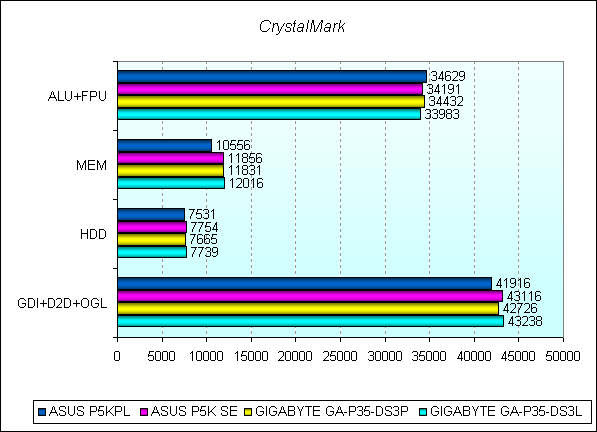

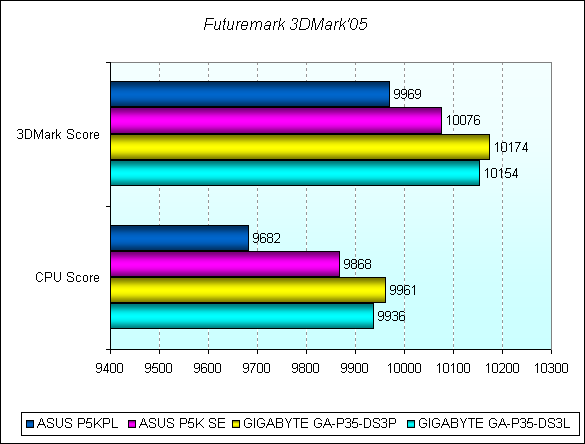

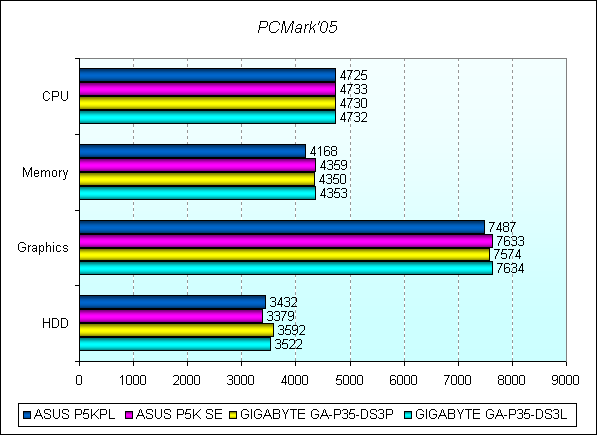

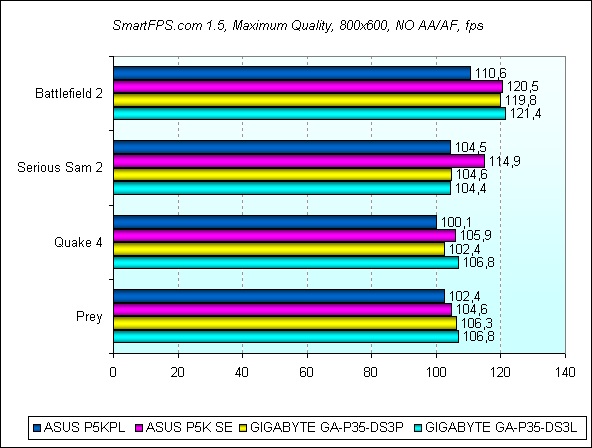

ASUS P5KPL
