Огляд материнської плати ASUS P5G43T-M PRO

Компанія ASUS продовжує випускати оновлені материнські плати під процесорний роз’єм LGA775. Тестуєма сьогодні плата побудована на наборі системної логіки Intel G43 Express, яка нагадаємо, належить до середньої ланки серії Intel G4X, та до неї входять також плати на чіпсетах Intel G41 і Intel G45. Платформа G43 вигідно відрізняється від першого підтримкою PCI Express x16 2.0 і використанням більш нового південного мосту та поступається другому по максимальному об'єму пам'яті і відсутності апаратної підтримки декодування відео з носіїв Blu-ray. Таким чином, наша плата позиціонується компанією ASUS як недороге, але збалансований рішення для мультимедійного комп'ютера. Доказом тому є, в першу чергу, такі особливості даної плати, як наявність вбудованого відеоадаптера Intel GMA X4500 і цілих трьох різних відеовиходів, включаючи HDMI. Не будемо забувати і про підтримку пам'яті DDR3, яка змусить систему функціонувати трохи швидше. Крім того, тестуєма плата, крім добре відомої фірмової функції енергозбереження ASUS EPU, підтримує технологію ASUS Anti-Surge Protection, яка забезпечує захист електронних компонентів плати від стрибків напруги. Отже, дана плата також є енергоефективним і високонадійним рішенням. Отже, пані та панове, вся увага на материнську плату ASUS P5G43T-M PRO.

ASUS P5G43T-M PRO

Специфікації материнської плати ASUS P5G43T-M PRO:

Виробник

ASUS

Модель

P5G43T-M PRO

Чіпсет

Intel G43 + Intel ICH10

Процесорний роз’єм

Socket 775

Підтримувані процесори

Core 2 Quad/Core 2 Extreme/Core 2 Duo/Pentium dual-core/Celeron dual-core /Celeron Processors

Системна шина, МГц

1333/1066/800

Використовувана пам'ять

DDR3 1333(O.C.)/1066/800

Підтримка пам'яті

2 x 240-контактних DIMM двоканальної архітектури до 8 ГБ

Слоти розширення

1 x PCI-E x16 2.0
2 x PCI-E x1
2 x PCI

VGA

Intel GMA X4500
Підтримує:
RGB з максимальною роздільною здатністю 2048 x 1536 @ 75Гц
HDMI з HDCP максимальним роздільною здатністю 1920 x 1080 @ 60Гц
DVI-D з HDCP максимальним роздільною здатністю 1900 x 1200 @ 60Гц
Максимальне використання до 352 MБ оперативної пам'яті
Підтримка DX 10, OpenGL  2.0, Pixel Shader 4.0

Дискова підсистема

6 x SATA 3.0 Гб/с
1 x UltraDMA 133/100

LAN

Мережний LAN-контролер Atheros L1E Gb LAN (10/100/1000) Мбіт/с

Звукова підсистема

8-канальний High-Definition Audio кодек ALC887

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієві радіатори на чіпсеті

Роз’єм для вентиляторів

1 x CPU
1 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
1 x DVI
1 x VGA
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF вихід
6 x USB 2.0/1.1
8-канальний аудіо вихід

Внутрішні порти I/O

3 x USB 2.0/1.1 (до 3 додаткових)
1 x S/PDIF вихід
6 x SATA
1 x COM
1 x LPT
1 x IDE
Аудіо роз’єм передньої панелі
Роз’єм системної панелі

BIOS

8 Мб ПЗП
AMI BIOS, PnP, DMI 2.0, Wfm2.0, ACPI 2.0a, SMBIOS 2.5

Фірмові технології

AI NET2
ASUS Q-Fan
ASUS CrashFree BIOS 3
ASUS MyLogo 2
ASUS EZ Flash 2
ASUS Express Gate
Turbo Key
ASUS EPU 4-Engine
ASUS Anti-Surge Protection
SFS
ASUS C.P.R

Комплектація

Посібник користувача
2 x SATA кабелю
1 x UltraDMA 100/66/33 кабель
заглушка задньої панелі
диск із драйверами та утилітами

Форм-фактор, розміри, мм

MicroATX
244 x 209

Сайт виробника

http://www.asus.com/

Нові версії BIOS і драйверів можна скачати зі сторінки підтримки.

Все цены на ASUS P5G43T-M PRO

ASUS P5G43T-M PRO

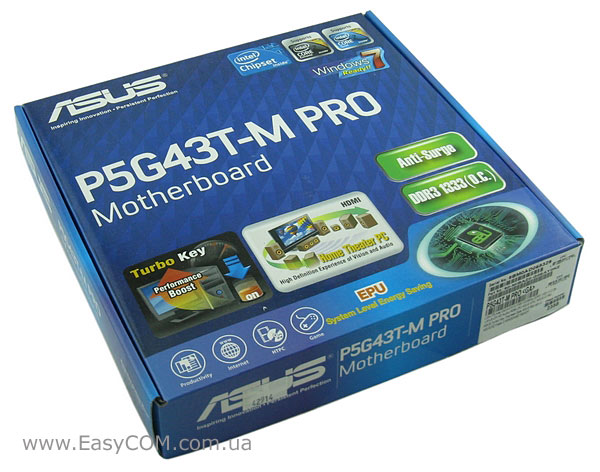

Материнська плата ASUS P5G43T-M PRO впакована у картонну коробку з якісною кольоровою поліграфією. На лицьовій стороні упаковки підкреслюється в першу чергу наявність HDMI-виходу, підтримка фірмової технології енергозбереження ASUS EPU і технології ASUS Express Gate, призначеної для швидкого виходу в інтернет завдяки вбудованій компактній оболонці на ядрі Linux. Крім того, на упаковці материнської плати відзначена підтримка процесорів Intel, виконаних по 45 нм техпроцесу, а також підтримка більш швидкої пам'яті DDR3.

ASUS P5G43T-M PRO

На звороті упаковки показаний зовнішній вигляд плати, за допомогою простих і зрозумілих піктограм зазначені основні особливості виробу, а також на різних мовах описані деякі відмітні риси плати, про які було заявлено на лицьовій стороні упаковки.

ASUS P5G43T-M PRO

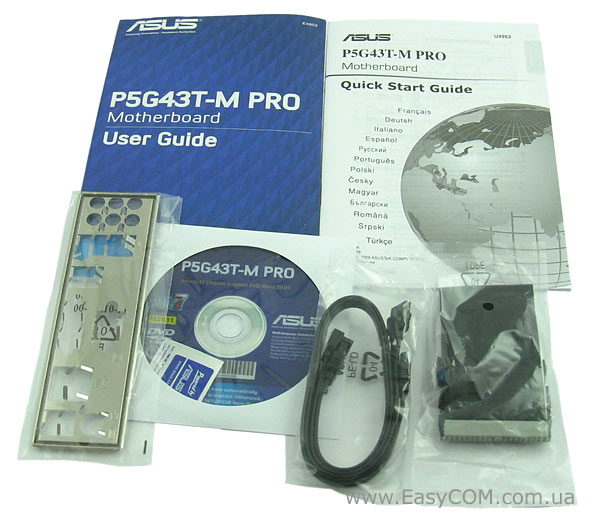

Комплект поставки материнської плати ASUS P5G43T-M PRO містить у собі наступні елементи:

  • посібник користувача;
  • 2x SATA-кабеля;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушка задньої панелі I/O Shield;
  • диск з драйверами та утилітами.

Дана комплектація є стандартною для материнських плат такого рівня, в ній є все необхідне для зборки та початку роботи на комп'ютері, але нічого більше.

ASUS P5G43T-M PRO

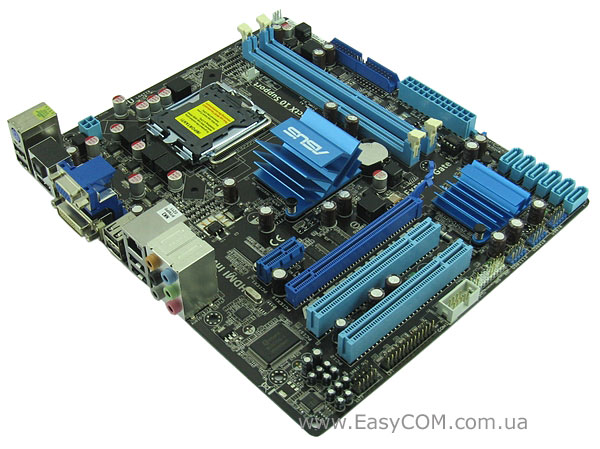

Материнська плата ASUS P5G43T-M PRO виконана на текстоліті темно-коричневого кольору і належить до форм-фактору MicroATX. Конструктивні елементи даної материнської плати мають середню щільність компонування, що дозволило інженерам досить зручно розмістити більшість внутрішніх портів, розташувавши їх по краям плати.

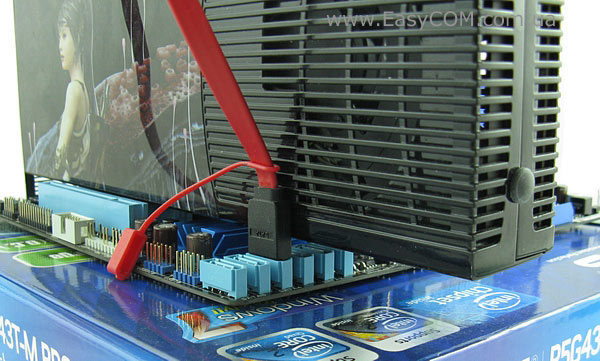

До конструктивних недоліків P5G43T-M PRO можна віднести блокування слота PCI і половини роз’ємів SATA 2.0 при встановленні великогабаритного дискретного відеоадаптера, при цьому засувки слотів під оперативну пам'ять залишаються доступними. Також не зовсім надійно реалізоване кріплення плати в корпусі – правий край ASUS P5G43T-M PRO залишається «висячим», тому підключати накопичувачі та живлення потрібно обережно.

Завдяки можливостям чіпсету Intel G43 у якості пам'яті можна використовувати модулі DDR3-1333/1066/800, при цьому кількість роз’ємів під оперативну пам'ять обмежена двома, а максимальний об'єм пам'яті вісьма гігабайтами. Охолодження елементів, які гріються, плати забезпечують 2 алюмінієвих радіатора, які не сильно нагріваються під час роботи системи, залишаючись просто теплими.

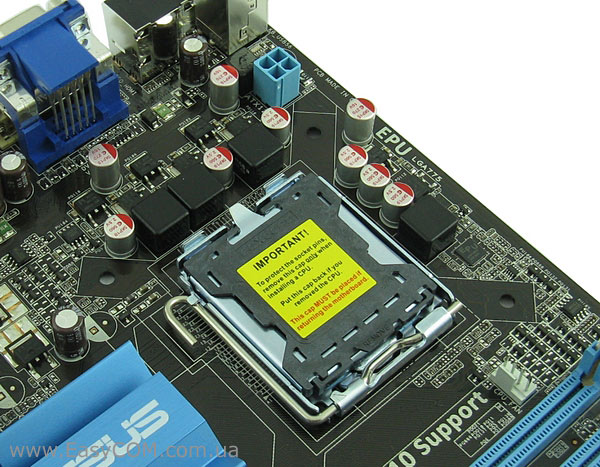

Живлення процесора розглянутої материнської плати реалізоване шляхом застосування не дуже потужного 4-фазного стабілізатора, який, однак, містить у собі тільки якісні компоненти – конденсатори полімерного типу і дроселі з феромагнітною сердевиною. Додаткове живлення процесора забезпечує 4-контактний роз’єм ATX12V. Таким чином, конструктивні особливості підсистеми живлення P5G43T-M PRO свідчать не на користь досягнення високих результатів при розгоні 4-ядерних процесорів.

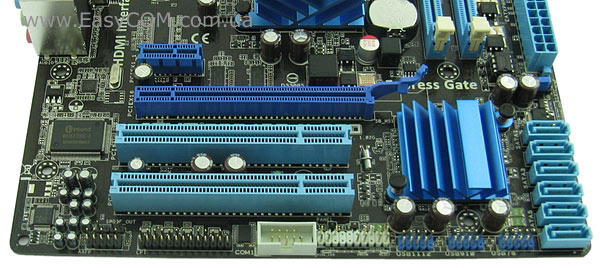

Можливості організації дискової підсистеми на ASUS P5G43T-M PRO можна охарактеризувати як достатні для більшості користувачів. Крім шести портів SATA 2.0 на платі є роз’єм для підключення двох PATA-пистроїв UltraDMA 100/66. Для розширення функціональності системи на платі передбачені: один слот PCI-E x16 2.0, два PCI і один PCI-E x1 роз’єм. Для підключення периферійних пристроїв на платі є 3 внутрішніх виходи USB, які можна розширити до шести портів. До них також можна підключити USB-роз’єм лицьової панелі корпуса і деяку периферію, наприклад, кардрідер. Також на платі розведені COM і LPT-порти, які можна винести назад за допомогою додаткового модуля.

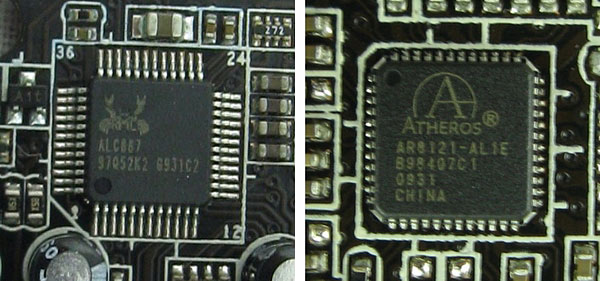

Звукова підсистема заснована на HDA-кодеке 8-канального звуку ALC887, а для підтримки мережних з'єднань слугує гігабітний LAN контролер Atheros L1E.

ASUS P5G43T-M PRO

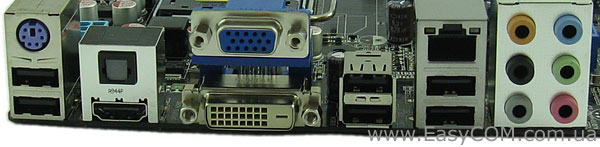

На задню панель ASUS P5G43T-M PRO виведені наступні порти:

  • 1 роз’єм PS/2 для клавіатури або миші;
  • 1 роз’єм VGA (D-SUB);
  • 1 роз’єм DVI
  • 1 роз’єм HDMI
  • оптичний S/PDIF
  • 6 роз’ємів USB;
  • роз’єм RJ45 для мережних з'єднань;
  • 6 аналогових роз’ємів для підключення 8-канального звуку.

Приємною особливістю плати є наявність одразу трьох різних відеоінтерфейсів на задній панелі.

BIOS

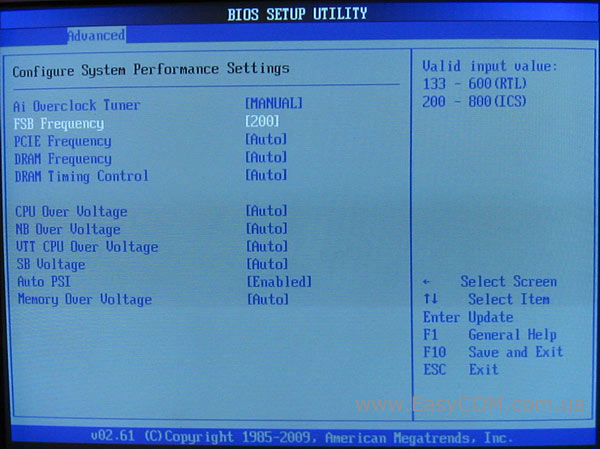

Основу BIOS материнської плати ASUS P5G43T-M PRO склав код, написаний компанією AMI. Для того, щоб одержати доступ до необхідних для розгону налаштувань BIOS необхідно в меню «Advanced» у пункті «AI Overclocking» розділ «Jumperfree Configuration» виставити режим користувача «Manual». Після цього можна буде змінювати деякі основні параметри системи: починаючи з частоти системної шини, оперативної пам'яті та шини PCI Express, закінчуючи напругою на процесорі, пам'яті і обох мостах, таймінгами пам'яті. Інакше кажучи, є всі необхідні налаштування, для оптимізації та одержання більшої продуктивності від системи.

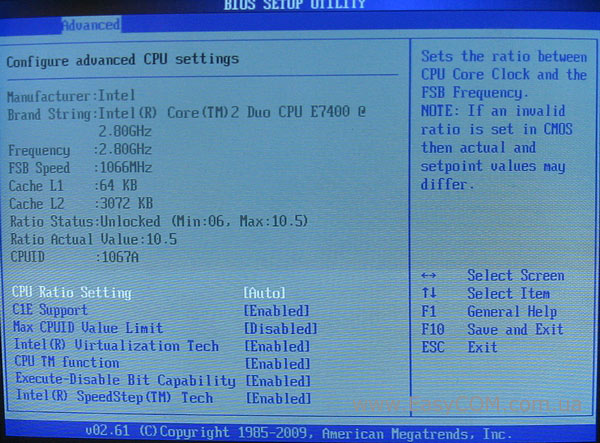

У розділі «CPU Configuration» присутні налаштування для керування процесорними технологіями, зміни процесорного множника.

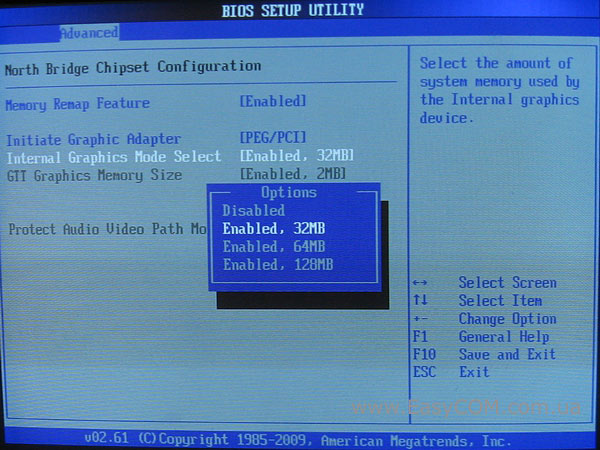

Також в меню «Advanced» можна визначити об'єм оперативної пам'яті, яка буде використовуватися вбудованим у чіпсет відеоадаптером Intel GMA X4500.

У вікні Hardware Monitor, меню «Power» можна стежити за:

  • температурою материнської плати і процесора;
  • швидкістю обертання процесорного кулера і корпусних вентиляторів;
  • напругою на ядрі процесора і на основних лініях живлення 3,3 В, 5 В, 12 В.

Крім того, в цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Q-Fan (Optimal, Silent Mode, Performance Mode).

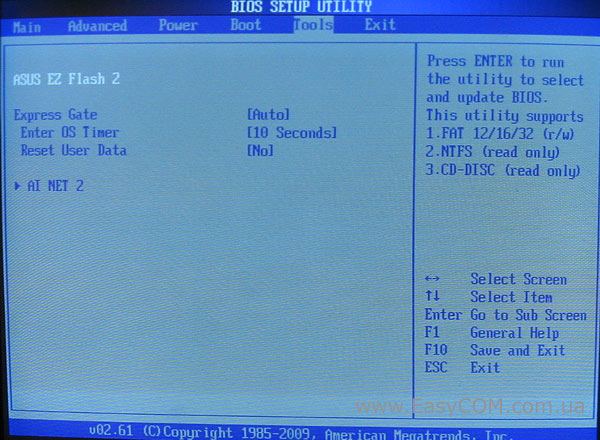

У розділі Tools можна одержати доступ до вбудованої утиліти для перепрошивання BIOS ASUS EZ Flash 2 і утиліті для діагностики мережного з'єднання AI NET 2. Компанія ASUS дотримується правила оснащувати навіть недорогі плати функцією Express Gate, що дозволяє одержати доступ до багатьом функціям ПК без завантаження основної операційної системи, за рахунок використання вбудованої оболонки Linux.
