Огляд материнської плати ASUS P5B

Після появи нової лінійки материнських плат ASUS P5K на основі нового чіпсета Intel P35 Express, можливо декілька неактуально описувати плату на «застарілому» чіпсеті Intel P965 Express. Але насправді серія плат ASUS P5B залишається ще дуже цікавим і потрібним товаром. Відчутного ривка продуктивності новий чіпсет не зробив, так, він підтримує процесори Intel з шиною 1333 МГц, але цих процесорів на ринку ще немає. Лінійка плат ASUS P5B, як мінімум, пів-року буде затребувана, тому що ціна на серію плат, що недавно вийшла, на даний момент трохи завищена. У цьому огляді ми розглянемо молодшу модель лінійки материнських плат на чіпсеті Intel P965 ASUS P5B.

внешний вид материнской платы ASUS P5B

Специфікація материнської плати ASUS P5B:

Виробник

ASUS

Модель

P5B

Північний міст

Intel P965

Південний міст

Intel ICH8

Процесорний роз'єм

LGA775

Процесори що підтримуються

Intel Core 2 Quad / Intel Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4 / Celeron D

Системна шина, МГц

1066 / 800 / 533 МГц

Пам'ять

DDR2 800 / 667 / 533 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8 Гб

Слоти разширення

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

Дисковая підсистема

Південний міст ICH8 підтримує:
4 x Serial ATA 3.0 Гб/с

Додатковий контролер JMicron JMB363 підтримує:
1 x Ultra DMA 133 /100/66/33
1 x Serial ATAI/II
1 x External Serial ATA 3 Гб/с (SATA On-the-Go) SATA RAID 0, 1 и JBOD

Звуковая підсистема

SoundMAX ADI AD1988A 8-канальний
S/PDIF-Out
ASUS Noise Filter

Підтримка LAN

Мережевий контролер Realtek  PCI-E Gigabit (RTL8111B)

Живлення

24-контактний роз'єм живлення ATX
4-контактний ATX12V роз'єм живлення

Охолодження

Радіатори на північному та південному мостах

Роз'єми для вентиляторів

1 x CPU
3 x корпусних вентилятора

Зовнішні порти I/O

1 x Паралельний порт принтера
1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x S/PDIF вихід (коаксіальний + оптичний)
1 x External SATA
4 x USB 2.0/1.1 порти
1 x LAN (RJ45)
8-канальний аудіо выхід

Внутрішні порти I/O

3 x USB підтримують роботу 6 USB портів
1 x COM
1 x Floppy disk
5 х SATA
1 x IDE
1x S/PDIF выхід
Аудіо роз'єми передньої панелі:
1 x Azalia Digital Header
1 x S/PDIF Out Header
System panel connector
Chassis Intrusion

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Можливості розгону

Управління частотою FSB, частотою PCI-Express, частотою пам'яті, напругою на процесорі та пам'яті.

Фірмові технології

ASUS C.P.R.
AI NOS
ASUS AI Gear
ASUS AI Nap
ASUS Q-Fan 2
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2

Комплектація (важливе)

4 x SATA кабель
2 x SATA перехідник живлення з двома роз'ємами SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x  USB планка c двома роз'ємами
1 x ASUS Q-Connector (2xUSB, system panel)
Інструкція
1 х CD з драйверами

Форм-фактор
Розміри, мм

ATX  12"x 9.6"
305 x 244

Сайт виробника

http://www.asus.com/

Свіжу версію BIOS можна завантажити з офіційної сторінки.
Драйвери для материнської плати можна зкачати з офіційного сайта.

упаковка материнской платы ASUS P5B

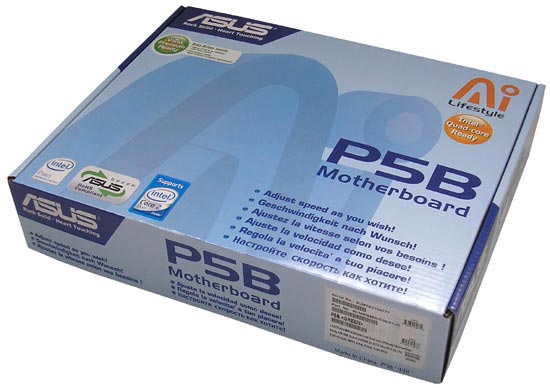

Материнська плата упакована в картонну коробку, на якій позначена підтримка операційної системи Windows Vista і чотирьохядерних процесорів Intel.

упаковка материнской платы ASUS P5B

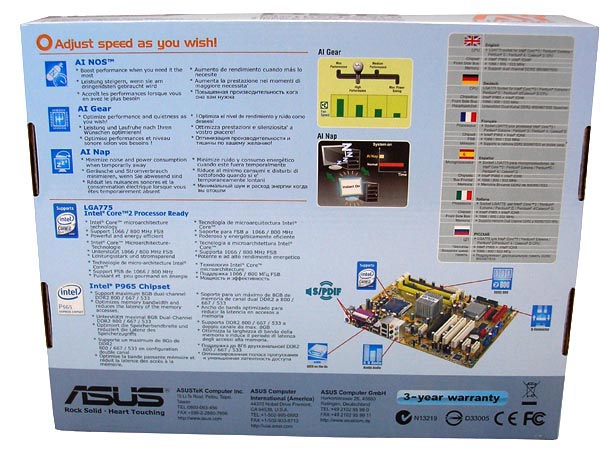

На задній стороні упаковки показано фото плати з виділенням кращих її якостей і перераховані фірмові технології, підтримувані продуктом. Трохи докладніше, зупинимося на тих технологіях, які особисто виділив виробник:

  • AI NOS (Non-delay Overclocking System)система моментального розгону, яка інтелектуально визначає завантаженість системи, і автоматично збільшує її продуктивність.
  • AI Gear ця технологія дозволяє вибрати профіль, по якому регулюватиметься  частота процесора, системної шини і напруга vCore, тим самим знизитися шум і споживання енергії.
  • AI Nap – технологія, що знижує до мінімуму шум і споживання електроенергії. Вона переводить комп'ютер в режим енергозбереження, не вимикаючи програмне забезпечення, і будить систему простим натисненням на кнопку клавіатури або миші.

Якщо у вас виникло бажання детальніше ознайомитися зі всім переліком і описом фірмових технологій ASUS, які підтримує ця материнська плата, то це можна зробити на сайті виробника.

комплектация материнской платы ASUS P5B

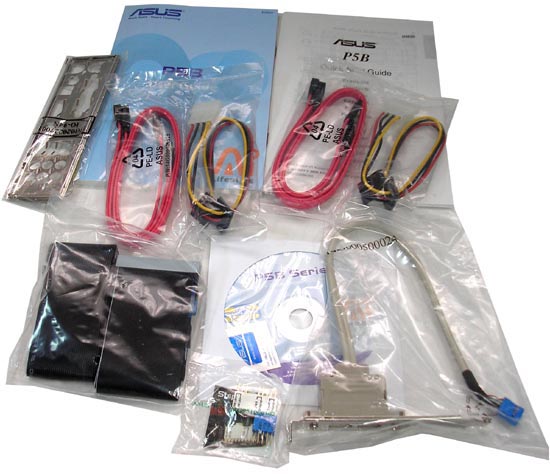

Материнська плата ASUS P5B дуже добре укомплектована. У комплекті входить:

  • материнська плата;
  • CD-диск з ПЗ і драйверами до Windows Vista;
  • керівництво користувача англійською мовою, коротка інструкція по установці,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • 4 шлейфи Serial ATA;
  • два перехідника живлення для пристроїв SATA, з двома роз'ємами;
  • фірмова наклейка;
  • ASUS Q-Connector;
  • заглушка на задню панель корпусу;
  • планка з двома USB роз'ємами.

Відзначимо відсутність планки з COM-портом.

внешний вид материнской платы ASUS P5B

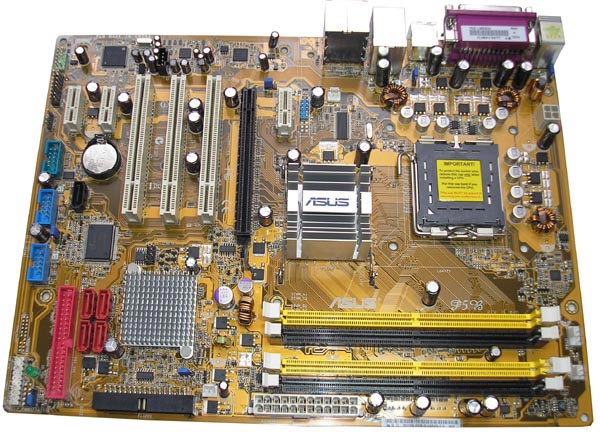

Материнська плата ASUS P5B досить добре зкомпонована, але, звичайно, і тут не обійдеться без деяких невеликих зауважень, які ми обов'язково зробимо. По-перше, в самий верхній слот PCIE x1 можна буде встановити тільки плату невеликого розміру, тому що зовсім поряд розташовується радіатор північного моста. На північному і південному мосту встановлені алюмінієві радіатори - потрібно сказати, що під час тривалого тестування і розгону з своїм завданням вони справлялися не дуже добре.

разъемы материнской платы ASUS P5B

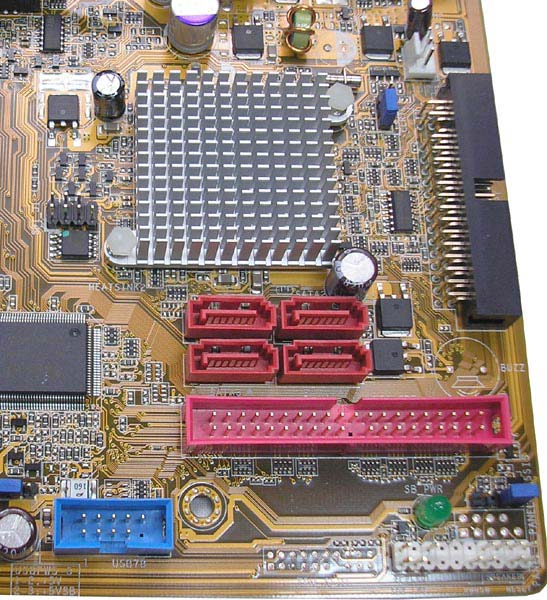

Роз'єм Floppy розвернутий, і до нього не завжди зручно підключатиметься шлейф в невеликих корпусах, тому радимо підключити його до установки плати в корпус. Південний міст Intel ICH8 підтримує чотири порти SATA II, без можливості формування RAID–масивів. Ці чотири роз'єми SATA розташовано в правому куту плати. Окрім них, є ще два – один розташований біля роз'ємів PCI, а інший порт External SATA виведений на задню панель. Роботу і організацію двох жорстких дисків в RAID-масиви 0, 1 і JBOD може забезпечувати тільки контроллер JMicron JMB363. При цьому відмітимо, що абсолютно незручно використовувати для  формування масивів зовнішній порт External SATA. Окрім цього, контроллер забезпечує єдиний на платі роз'єм IDE, з можливістю підключення двох пристроїв.

разъемы материнской платы ASUS P5B

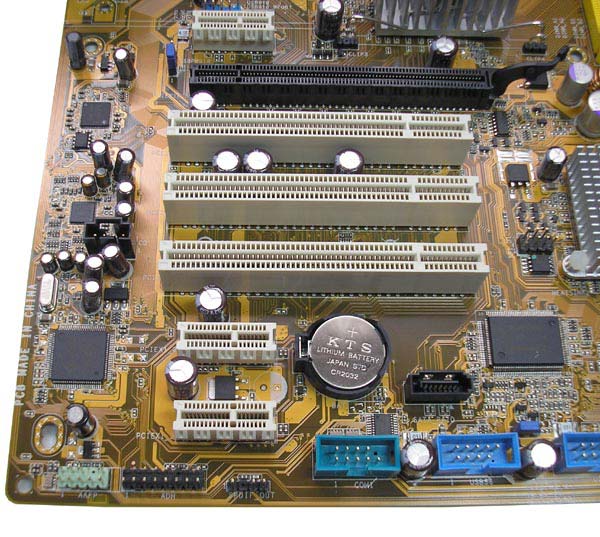

Материнська плата має три слоти PCI, три  PCIE х1, і один для відеокарти PCIE х16.

До решти примітних особливостей інтерфейсів і контролерів віднесемо:
-  підтримку десяти портів USB, з яких чотири виведені на задню панель;
- один COM порт;
- контролер PCI-E Gigabit LAN (RTL8111B) із швидкістю передачі до 1 Гбіт/с;
- HDA кодек восьмиканального звуку SOUNDMAX ADI AD1988A з виходом S/PDIF і застосуванням технології зниження шуму Noise Filter.

процессорный разъем и стабилизатор питания материнской платы ASUS P5B

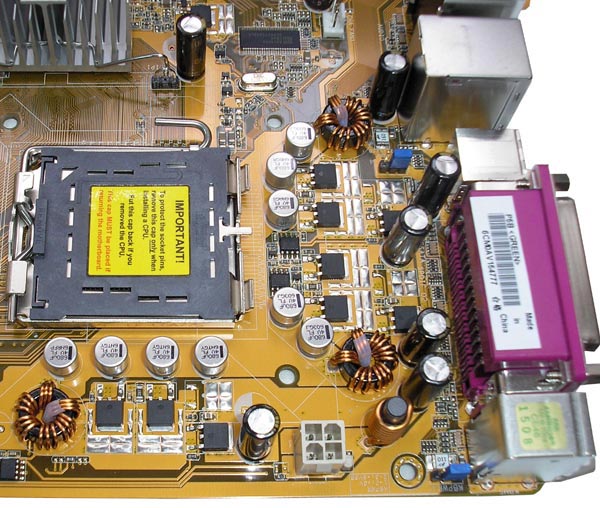

Стабілізатор живлення трьохканальний, зібраний на надійних полімерних конденсаторах 680 мкФ х 4В і на  N-канальних польових транзисторах NIKO-SEM P0903BDG (25В, 9,5mОм, 50A). На жаль, додаткові елементи охолоджування на транзисторах відсутні.

разъемы задней панели платы ASUS P5B

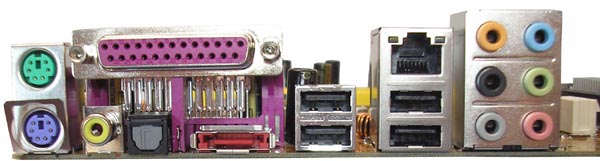

На задній панелі виведені наступні порти: два PS/2 для миші і клавіатури, паралельний (LPT),  шість портів аудіо, 4 роз'єми USB, роз'єм RJ45 для мережевих з'єднань, SATA On-the-Go, коаксіальний і оптичний S/PDIF. Відзначимо відсутність COM-порту, який ще часом може виявитися корисним.

схема расположения элементов на материнской плате ASUS P5B

До плати можна підключити чотири вентилятори, один з яких 4-контактний процесорний, а три інших трьохконтактні. Роз'єм процесорного кулера трохи віддалений від LGA775 і знаходиться у верхній частині, біля слотів пам'яті. Решта коннекторів зручно рознесена по всій платі, що забезпечує хороший вибір місця для підключення корпусних вентиляторів. Технологія Q-Fan Control дозволяє автоматично регулювати швидкість обертання процесорного кулера,  що живиться від роз'єму CPU Fan, і ще двох корпусних вентиляторів підключених до коннекторів CHA-FAN 1-2.

BIOS

У материнській платі ASUS P5B використовується AMI BIOS, з великим вибором настройок необхідних для вдалого розгону системи.

Можливості розгону:
- Зміна тактової частоти FSB від 100 до 400 МГц з кроком 1 МГц (ручне введення);
- Вибір робочої частоти пам'яті (DDR2-533/667/800/889/1067) і зміна таймінгов пам'яті (CL, RCD, RP, RAS, 1T/2T);
- Зміна частоти шини PCI Express від 90 до 150 МГц з кроком 1 МГц;

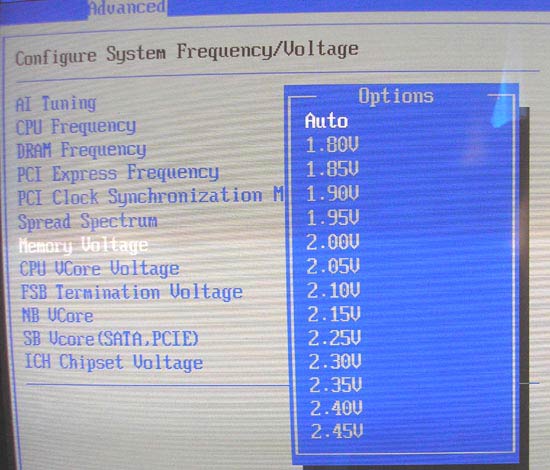

Изменение напряжения питания памяти DDR 2

- Установка напруга живлення пам'яті DDR2 від 1,8 В до 2,45 В, з кроком 0,05 В або включення режиму Auto-підстроювання;
- Зміна напруги живлення ядра процесора від 1,225 В до 1,7 В з кроком  0,0125 В;

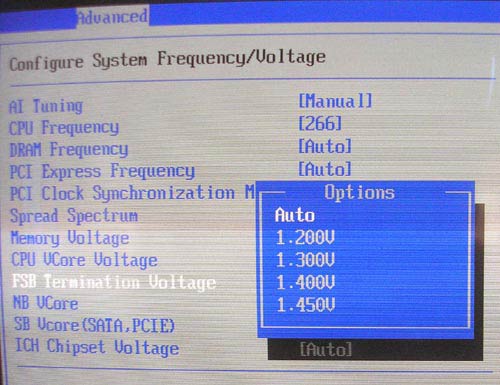

Изменение напряжения FSB Termination

- Зміна напруги FSB Termination  1,2/1,3/1,4/1,45 В;

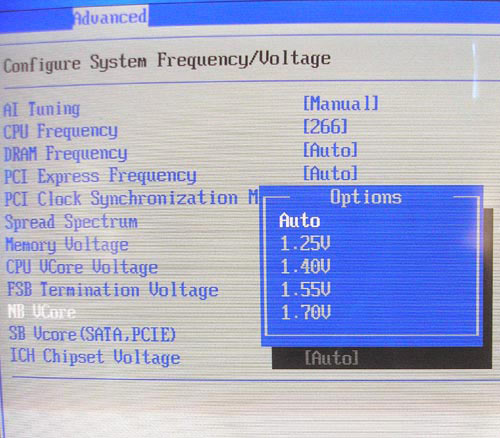

Изменение напряжения питания северного моста

- Зміна напруги живлення північного моста 1,25/1,4/1,55/1,7 В;
- Зміна напруги живлення ядра південного моста (SATA, PCIE) 1,5/1,6/1,7/1,8 В;
- Зміна напруги живлення ICH Chipset 1,057/1,215 В;
- Зміна множника процесора від 6х до мах.

Мониторинг BIOS

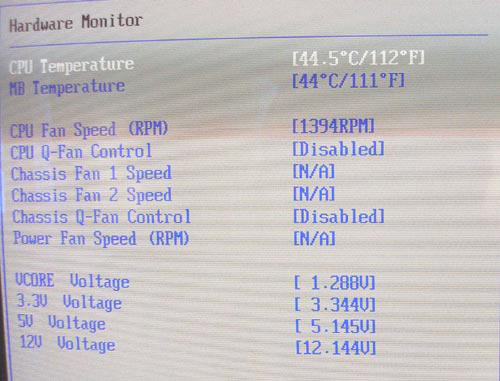

У вікні Hardware Monitor можна стежити за:
- температурою материнської плати і процесора;
- швидкістю обертання процесорного кулера, і двох інших вентиляторів в корпусі;
- напругою живлення ядра процесора;
- напругою на основних лініях живлення 3.3В, 5В, 12В.

Крім того, є можливість включити функції CPU Q-Fan і Chasis Q-Fan, що відповідають за контроль швидкості обертання процесорного кулера і корпусних вентиляторів відповідно.

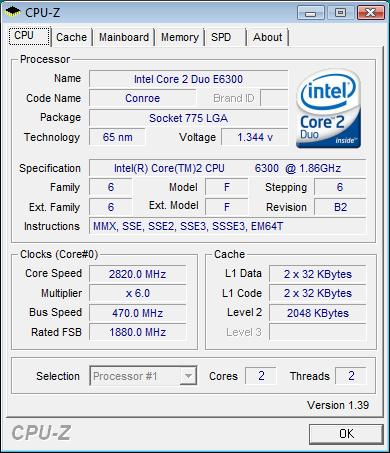

Проводячи стандартну процедуру випробування можливостей системної шини, ми змогли підняти її частоту до 470 МГц, але ми упевнені, що і це далеке не межа. На жаль, в нашому розпорядженні була тільки пам'ять DDR2-800, якби ми мали що-небудь швидше, то і результат, напевно, був би трохи кращим.

возможности разгона платы

Тестирование

Для перевірки можливостей материнських плат використовувалося наступне устаткування.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

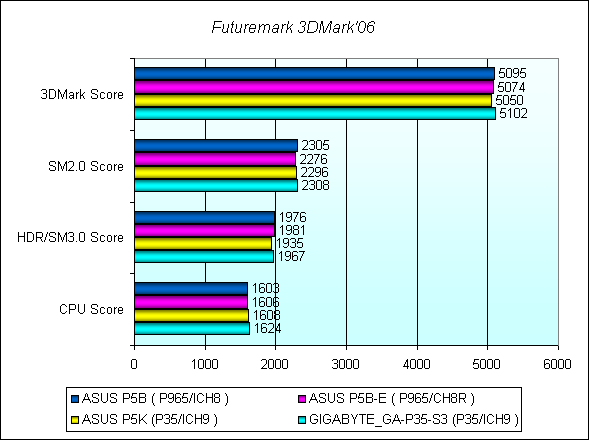

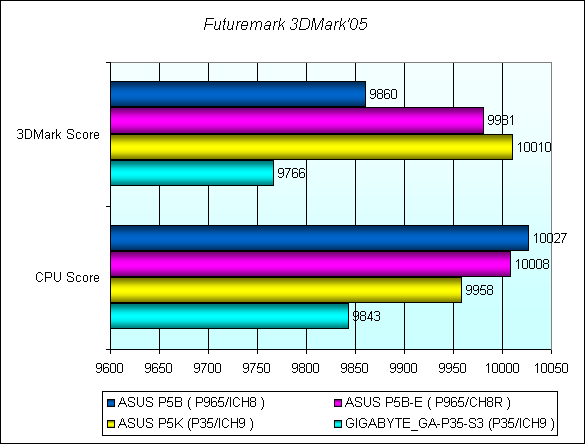

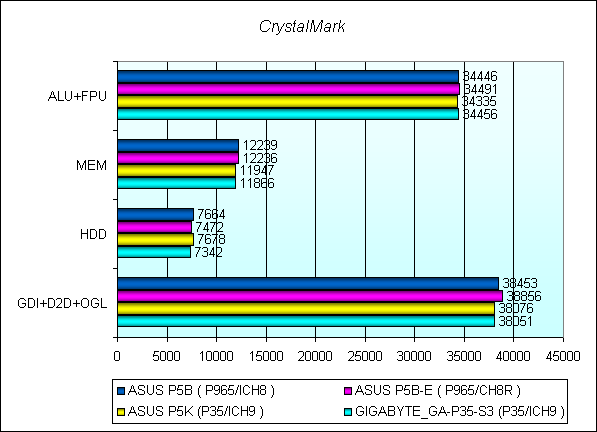

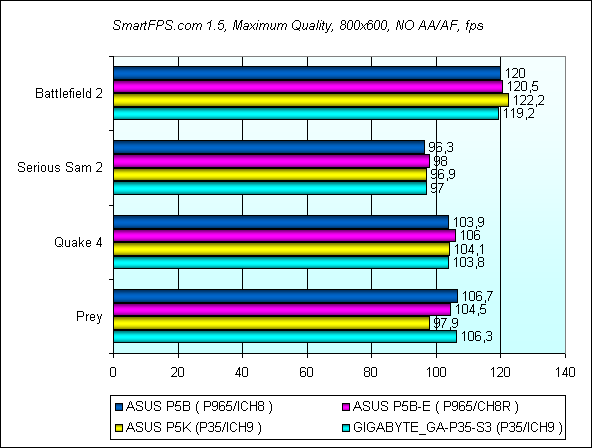

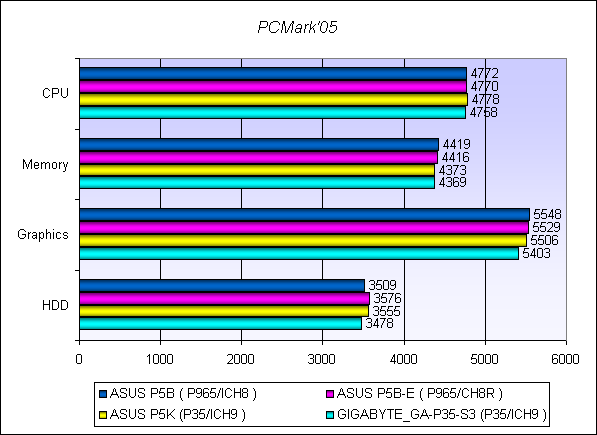

Помітної різниці продуктивності у материнських плат на новому чіпі  Intel P35 Express, в порівнянні з платами на чіпі Intel P965 Express не спостерігається, всі показники фактично однакові.

Висновки

Материнська плата ASUS P5B – хороша основа для комп'ютерних систем на сучасних процесорах Intel, плата показує відмінну продуктивність і має хороші можливості розгону. Але, на жаль, ASUS P5B має декілька недоліків. Південний міст Intel ICH8 не уміє організовувати RAID-масиви, тому при необхідності доведеться користуватися можливостями додаткового контроллера JMicron JMB363, який підтримує тільки два роз'єми, один з яких знаходитися на задній панелі. Також серйозним недоліком, як нам здалося, є мости, що сильно гріються, і відсутність системи охолоджування на вузлі стабілізації живлення. Якщо радіатор південного моста, під час тестування був гарячим, то радіатор північного моста був просто розжареним. Хоча комп'ютер при цьому працював стабільно, але все таки є деяке побоювання за цілісність чіпсета при тривалих навантаженнях на систему. Тому, якщо ви вирішили зайнятися оверлокінгом, то майте це на увазі, можливо, вам має сенс вибрати дорожчу плату з кращою системою охолоджування, або самостійно поклопотатися про поліпшення охолоджування.

До позитивних рис плати можна віднести:

  • високу продуктивність;
  • три роз'єми для підключення додаткових вентиляторів;
  • велику кількість настройок в BIOS, необхідних для розгону;
  • протестовану здатність роботи при частоті FSB 470 МГц;
  • зовнішній порт External SATA;
  • 8-канальний звук High Difinition Audio з коаксіальним і оптичним виходами S/PDIF.

До недоліків, віднесемо:

  • відсутність на задній панелі COM-порту і додаткової панелі в комплекті;
  • погані можливості організації RAID-масивів;
  • слабку систему охолоджування;
  • відсутність Firewire.
