Огляд материнської плати ASUS P5B-MX/WiFi-AP

Пропонуємо вашій увазі розглянути материнську плату ASUS P5B-MX/WiFi-AP з пунктом доступу WiFi. Деякі люди цікавляться таким різновидом продукту, тому їм, напевно, буде цікаво, яким же рівнем продуктивності володіє дана материнська плата. Вона побудована на наборі системної логіки Intel 946GZ, яка забезпечує підтримку процесорів з двоядерною архітектурою і ядро Intel та має інтегроване графічне ядро GMA 3000(DirectХ 9c, OpenGL 1.4+), що відповідає мінімальним графічним вимогам операційної системи Windows Vista. Ядро Intel GMA 3000 є лише попередньою версією GMA X3000, яке має підтримку DirectХ 9c, DirectХ 10 і OpenGL 1.5 і повинно прийти на зміну застарілому GMA 950.

Специфікація материнської плати ASUSP5 B-MX/WiFi-AP:

Виробник

ASUS

  Модель

P5 B-MX/WiFi-AP

Чіпсет

Intel 946GC / ICH7

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Extreme /Intel Core 2 Duo / Pentium D / Pentium 4 / Celeron D

Системна шина, МГц

1066  /800 / 533 МГц

Пам'ять, яка використовується

DDR2 667/533 МГц

Підтримка пам'яті

2 x 240-контактних DIMM  двоканальної архітектури до 4 Гб

VGA

Intel GMA 3000
Максимальна роздільна здатність: 2048х1536@75МГц;
Використання до 256 Мб оперативної пам'яті;
Підтримка  Microsoft DirectХ 9c і OpenGL 1.4+

Слоти розширення

1 x PCI-E x16
1 x PCI-E x1
2 x PCI 2.2

Дискова підсистема

ICH7 підтримує:
4 x Serial ATA 3.0Гб/с
1 x Ultra DMA 100/66/33

Звукова підсистема

Кодек 6-канального звуку Azalia ALC883
High Definition Audio

Підтримка LAN

Мережний контролер Attansic L1, 10/100/1000 Мбіт/с

IEEE 1394

N/A

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюміньові радіатори на мостах

Роз’єм для вентиляторів

1 x CPU
1 x корпусних вентилятора

Зовнішні порти I/O

1 x Паралельний порт принтера
2 x PS/2 порти для підключення клавіатури і миші
4 x USB 2.0 порти
1 x VGA
1 х COM порт
1 x WiFi- антенний роз’єм
1 x LAN (RJ45)
6 канальний аудіо вихід

Внутрішні порти I/O

2 x USB
4 х SATA
1 x FDD роз’єм
1 x IDE
1x S/PDIF вихід роз’єм
1 x CD In
1 x S/PDIF вихід
Front panel audio connector

BIOS

4 Mb Flash ROM, AMI BIOS, Pn, DMI, Wf2.0, SM BIOS 2.4, ACPI 2.0a

Можливості розгону

-

Фірмові технології

SFS (Кроковий вибір частоти): міняє FSB налагодження від 133МГц до 400МГц з 1МГц кроком;
ASUS C.P.R.ASUS WiFi-AP Solo
ASUS CrashFree BIOS 2
ASUS EZ Flash
ASUS Q-fan
ASUS MyLogo 2

Комплектація (важливе)

1 x SATA кабель
1 x SATA перехідник живлення
1 x UltraDMA 133/100/66 кабель
1 х ASUS WiFi-AP Slo антена
1 x FDD кабель
Інструкція/інструкція до ASUS WiFi-AP Solo
2 х CD з драйверами

Форм-фактор Розміри, мм

microATX
244 x 203

Сайт виробника

http://www.asus.com.tw/

Свіжу версію BIOS і драйверів можна завантажити з офіційної сторінки.

Материнська плата впакована в невелику темно-синю  картонну коробку, на якій зазначена підтримка  операційної системи Windows Vista, процесорів з двоядерою архітектурою і наявність сертифікованого WiFi модуля.

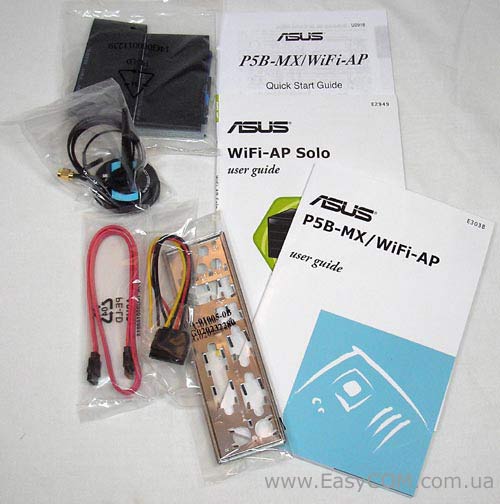

Материнська плата ASUS P5B-MX/WiFi-AP має невелику комплектацію, у яку входить:

  • материнська плата;
  • два CD-диски з драйверами до Windows Vista і ПЗ;
  • посібник користувача, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • перехідник живлення SATA;
  • антена WiFi-AP Solo
  • заглушка на задню панель корпусу.

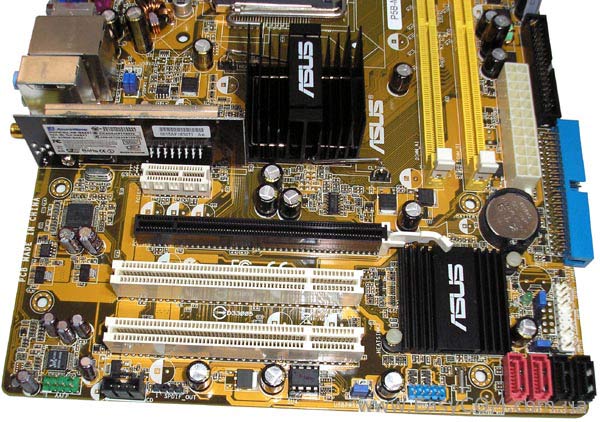

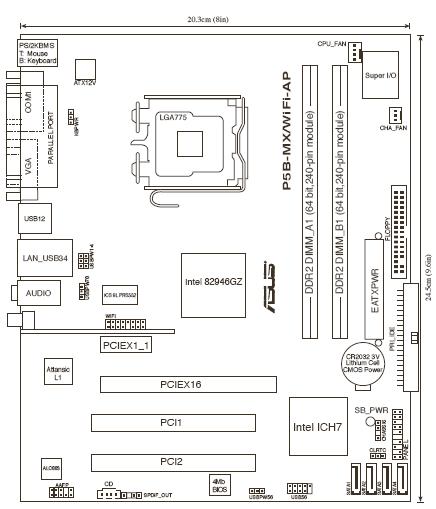

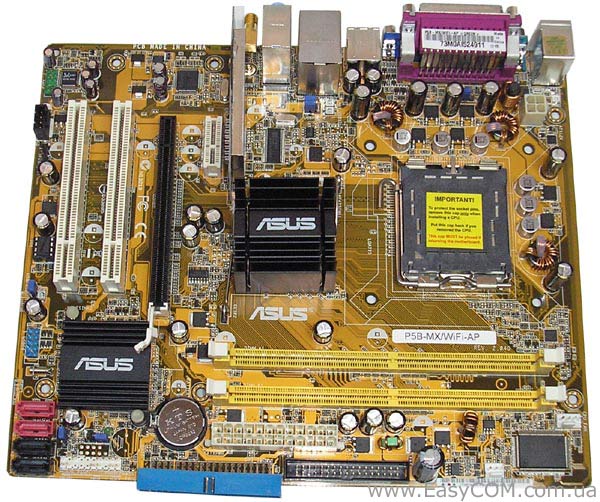

Материнська плата ASUS P5B-MX/WiFi-AP розпаяна на текстоліті форм-фактора MicroATX. На чіпах північного і південного мосту встановлені алюміньові радіатори, пофарбовані в чорний колір. Радіатор південного мосту помітно поступається в розмірах, але і його цілком повинно вистачити для охолодження чіпа ICH7, який не дуже гріється. Компонування плати вдалося не у всьому, так модуль WiFi виявився розміщений занадто близько до слоту PCIе х1, а це може перешкодити встановленню деяких плат. Серед того, що не сподобалося в компонуванні - це обернутий  роз’єм IDE (це не завжди зручно). Роз’єм живлення і всі роз’єми для зовнішніх пристроїв рознесені по краях плати, а заскочки слотів оперативної пам'яті не будуть перекриватися, якщо встановити відеокарту.  На материнській платі маємо тільки два роз’єми DIMM з можливістю розширення банків пам'яті до 4 Гб.

За роботу дискової підсистеми відповідає лише чіп ICH7, до якого підключено чотири роз’єми SATA і один IDE. Можливість створення RAID-масиву, звичайно, відсутня. Для плат розширення маємо два слота PCI, один  PCIе х1 і один слот для відеокарти PCIe х16. Крім цього, на материнській платі присутні вісім портів USB, половина з  яких виведена на задню панель і однин роз’єм FDD. На ній встановлений HDA-кодек шестиканального звуку  Realtek ALC 883 і мережний  контролер  Attantsic L1, який підтримує режими 10/100/1000 Мбіт/с.  З правого краю нижньої частини материнської плати знаходиться світлодіодний індикатор наявності чергового живлення. Аудіо роз’єм фронт-панелі підтримує стандарти HDA і AC'97.

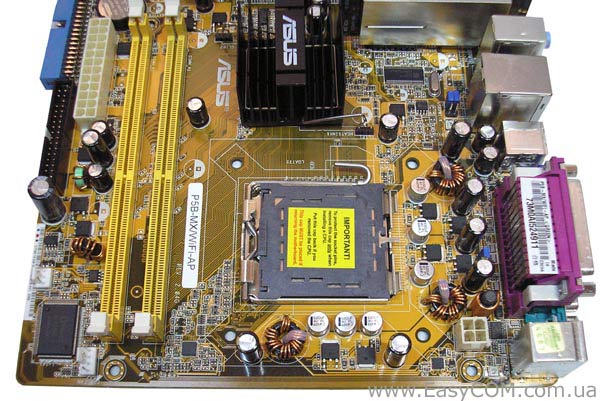

3-фазний стабілізатор живлення процесора відповідає вимогам PCG 06 (підтримує VRM11).  Схема живлення не має додаткового охолодження і зібрана з застосуванням конденсаторів з рідким електролітом.

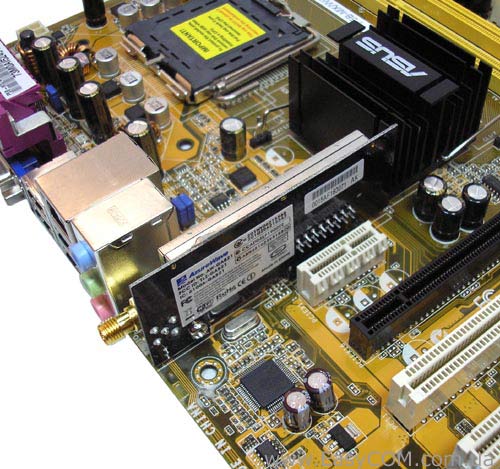

Трохи вище слота PCIe х1 знаходиться підключений модуль WiFi-AP Solo, за допомогою якого можна створити бездротову мережу в режимах пункту доступу (AP) або просто бездротового клієнта.

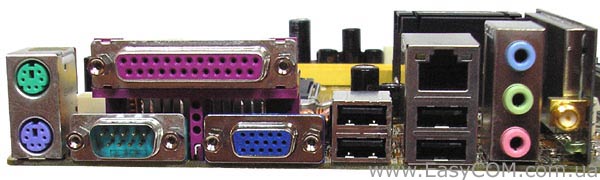

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, паралельний (LPT),  аналоговий (VGA) відеовихід, три аудіо порта, які перемикаються, чотири роз’єми USB, роз’єм RJ45 для мережних з'єднань, COM порт і антенний роз’єм WiFi модуля.

Роз’єм живлення кулера та корпусного вентилятора  розташовані в правому верхньому куті материнської плати.

BIOS

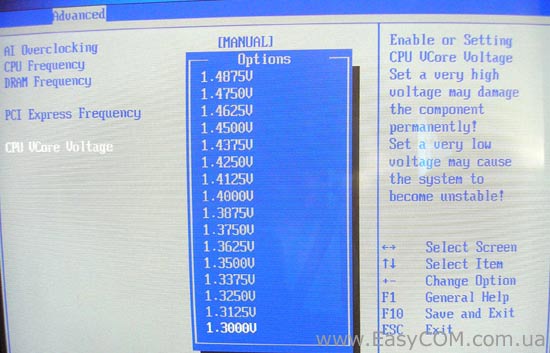

В материнській платі ASUS P5B-MX/WiFi-AP використовується AMI BIOS з малим набором налагоджень. Відразу ж відзначимо відсутність опцій живлення, які піднімають напругу, оперативної пам'яті та самого чіпсета. Вже тільки з цього приводу, можна віднести материнську плату до класу, які дають малий розгін.

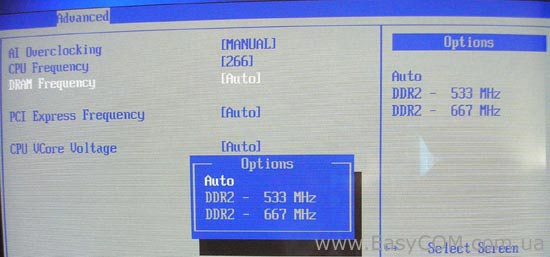

Можливості розгону:

- Вибір робочої частоти пам'яті (DDR 2-667/533);
- Зміна частоти шини PCI Express від 90 до 150 МГц з кроком 1 МГц;
- Зміна тактової частоти FSB від 100 до 400 МГц з кроком 1 МГц (ручне введення);

- Зміна напруги живлення ядра процесора від 1,3 В до 1,6 В з кроком  0,0125 В;
- Зміна таймінгів пам'яті (CL, RCD, RP, RAS);

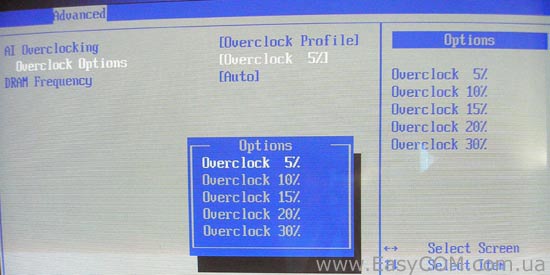

Крім цього, присутня можливість використовувати технологію AI Overclocking, яка дозволяє домогтися  розгону процесора на 5% - 30%.

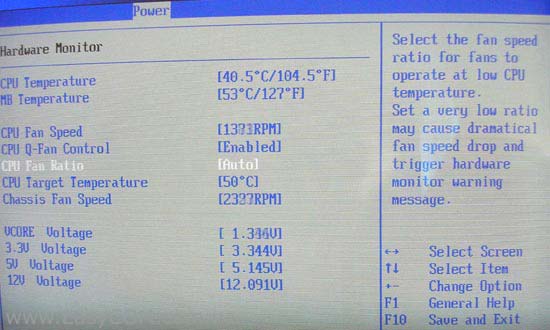

У вікні Hardware Monitor можна стежити за:
- температурою процесора;
- швидкістю обертання процесорного кулера та корпусного вентилятора;
- напругою живлення ядра процесора;
- величиною напруги основних ліній  живлення 3.3В, 5В, 12В.

Можна активувати функцію автоматичного контролю швидкістю обертання процесорного кулера Q-Fan і в пункті «CPU Target Temperature» встановити нижню границю температури процесора, якій будуть відповідати найменші оберти вентилятора. В свою чергу в пункті «CPU Fan Ratio» у відсотках встановлюється нижня межа швидкості процесорного кулера.

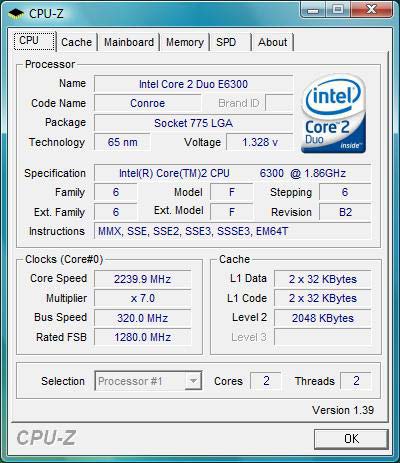

Проводячи стандартну процедуру випробування можливостей системної шини, вийшов прогнозований слабкий результат, частота піднялася лише до величини 320 МГц.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

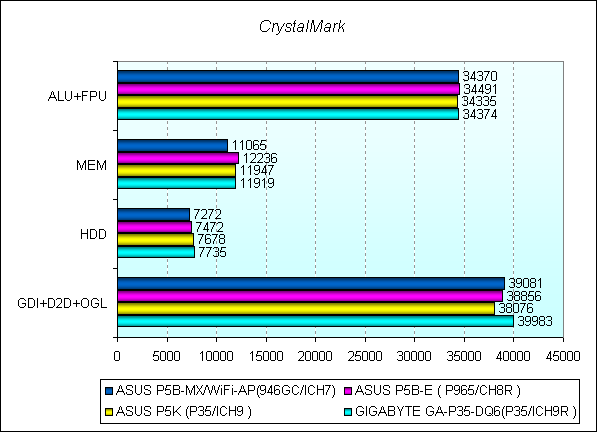

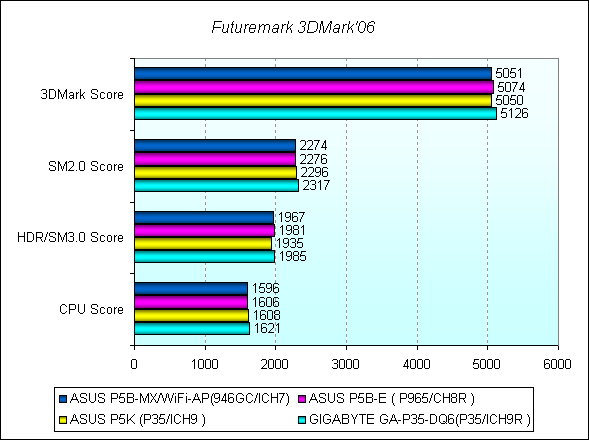

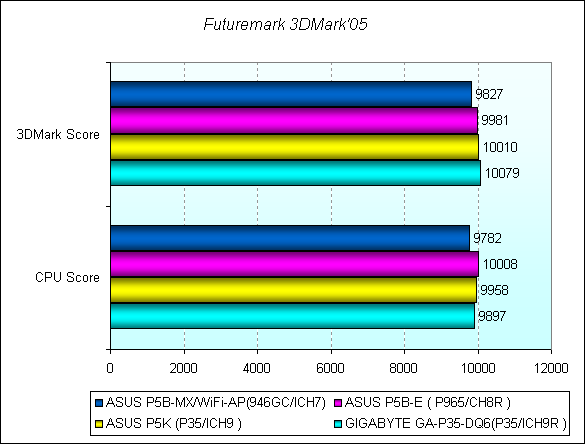

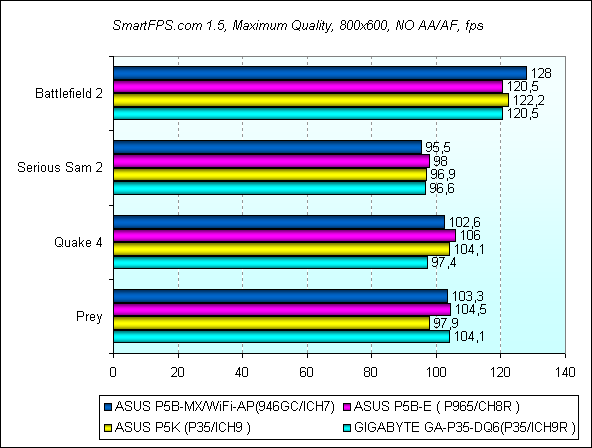

Гарні показники продуктивності, більше немає що додати.

Тестування материнської плати на інтегрованому відеоприскорювачі Intel GMA 3000



ASUS P5GC-MX

ASUS P5B-MX/WiFi-AP



Intel GMA 950

Intel GMA 3000

PCMark'05





Score

3061

3999

CPU

3531

4515

Memory

3317

4261

Graphics

1139

1750

CrystalMark





ALU+FPU

2579

33965

MEM

8579

10607

GDI+D2D+OGL

9004

7701

Futuremark 3DMark'05





3DMark Score

627

678

CPU Score

4822

5824

Futuremark 3DMark'06





3DMark Score

240

271

SM2.0 Score

210

124

HDR/SM3.0 Score

n/a

n/a

CPU Score

1133

1501

SmartFPS.com 1.5( 800x600 (60Hz),NO AA/AF,) fps





Serious Sam 2

9

6,4

Quake 4

n/a

4

Prey

n/a

4,1

Battlefield 2

n/a

n/a

Відеоприскорювач Intel GMA 3000, який використовується на материнській платі ASUS P5B-MX/WiFi-AP, демонструє майже такий саме результат, що і GMA 950. Продуктивність такого рівня буде цілком достатньою для виконання офісних завдань, але зовсім не вистачить для ігор і додатків з використанням важкої 3D графіки.

Висновки

Материнська плата ASUS P5B-MX/WiFi-AP - це гарне бюджетне рішення з підтримкою двоядерних процесорів. Можливостей інтегрованого відеоприскорювача буде достатньо тільки для офісних додатків, але при цьому загальні показники продуктивності нічим не поступаються більш дорогим рішенням материнських плат. Також великим плюсом стає наявність передустановленого пункту доступу WiFi, за допомогою якого можна створити і підключитися в домашню бездротову мережу або малий офіс. Розгінний потенціал материнської плати дуже малий: відсутня можливість підвищити напругу живлення модулів оперативної пам'яті і північного мосту.

Позитивні якості:

  • низька вартість;
  • інтегрований відеоприскорювач + реалізований PCIe x16;
  • 6-канальний звук High Difinition Audio;
  • крапка доступу WiFi.

До недоліків, віднесемо:

  • всього один слот PCIe x1;
  • малий розгінний потенціал.
