Огляд і тестування материнської плати ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Погодьтеся, що купуючи флагманське рішення, було б приємно завжди одержувати в комплекті ряд додаткових бонусів і аксесуарів. Як видно, саме цей підхід мотивував компанію ASUS до випуску на ринок модифікації вже розглянутої нами раніше материнської плати ASUS MAXIMUS VIII EXTREME, яка одержала назву ASUS MAXIMUS VIII EXTREME/ASSEMBLY.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Дана новинка є фактично повним аналогом ASUS MAXIMUS VIII EXTREME, за винятком колірного оформлення, яке виконане з використанням оранжевого кольору, на відміну від звичного нам за серією ASUS ROG чорно-червоного окрасу. Також перетерпів зміни комплект поставки, на якому ми зупинимося дещо пізніше. Окремо виділимо той факт, що покупці ASUS MAXIMUS VIII EXTREME/ASSEMBLY будуть гордими і щасливими власниками найдорожчої материнської плати на ринку, основаної на чіпсеті Intel Z170. На момент підготовки огляду її середня вартість становить близько $680. Давайте ж поглянемо, чим здатний порадувати виробник за такі чималі гроші.

Специфікація материнської плати ASUS MAXIMUS VIII EXTREME/ASSEMBLY:

Виробник і модель

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3866 МГц

Слоти розширення

3 x PCI Express 3.0 x16 (x16 / x8+x8 / х8+х4+х4)

1 x PCI Express 3.0 x16 (x4)

2 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 х U.2

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

2 x SATA 6 Гбіт/с

2 x SATA Express (кожний сумісний із 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; 1300 Мбіт/с)

Bluetooth

Bluetooth 4.0

Звукова підсистема

8-канальна з дизайном ROG SupremeFX 2015

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

1 х 4-контактний роз’єм живлення ATX12V

1 х 4-контактний роз’єм додаткового живлення PCI Express

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою з радіатором на мікросхемі-комутаторі ASMedia ASM1187e

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

3 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

1 х клавіша «USB BIOS Flashback»

1 х клавіша «скидання CMOS»

3 х роз’єми для комбінованої антени Wi-Fi і Bluetooth

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х Thunderbolt

BIOS

2 x 128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

E-ATX

305 x 272 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

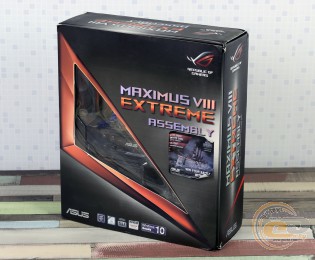

Материнська плата ASUS MAXIMUS VIII EXTREME/ASSEMBLY постачається в картонній коробці з відкидною кришкою та хорошим інформаційним наповненням, яке включає до свого складу таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена можливість активації подарунків для новачків гри World of Warships: бронепалубного крейсера «Діана» і 15 днів преміумного доступу.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

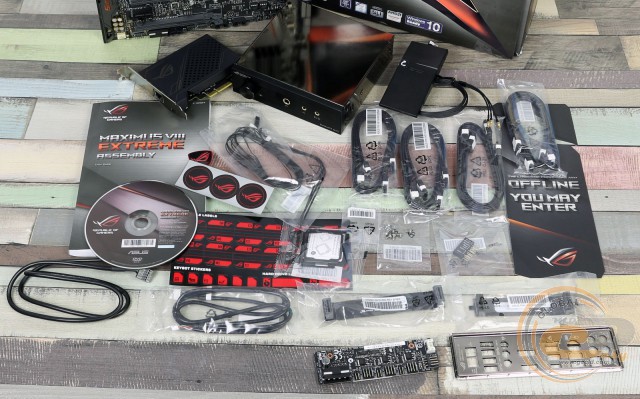

Комплект поставки тестованої материнської плати повністю відповідає її високому рівню. Крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, у коробці ми виявили:

  • вісім SATA-шлейфів;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • плату ASUS Fan Extension Hub;
  • кабель підключення ASUS Fan Extension Hub;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • міст 2-Way NVIDIA SLI;
  • міст 2-Way AMD CrossFireX;
  • набір маркувальних наклейок;
  • дверний хенгер;
  • набір термодатчиків;
  • комбіновану антену Wi-Fi і Bluetooth;
  • мережеву плату ASUS ROG 10G Express;
  • модуль ASUS SupremeFX Hi-Fi.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

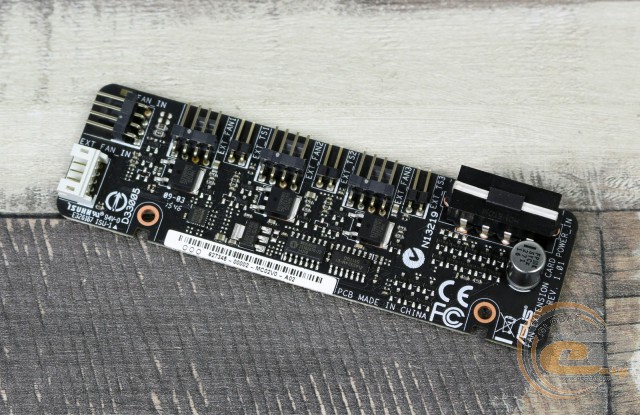

ASUS Fan Extension Hub − комплектний модуль, який дозволяє підключити чотири вентилятори та три термодатчики. Він буде особливо корисний при організації потужного охолодження усередині корпусу.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

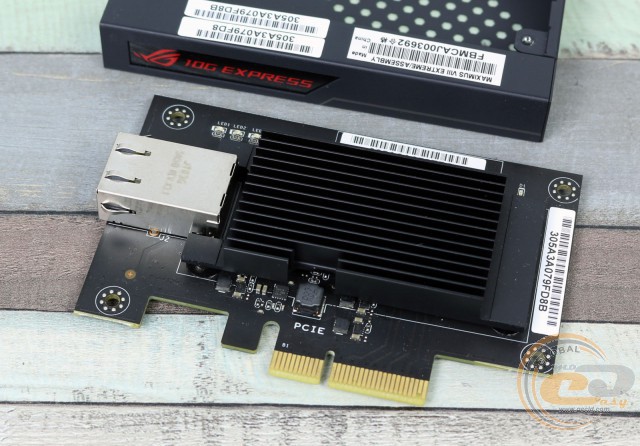

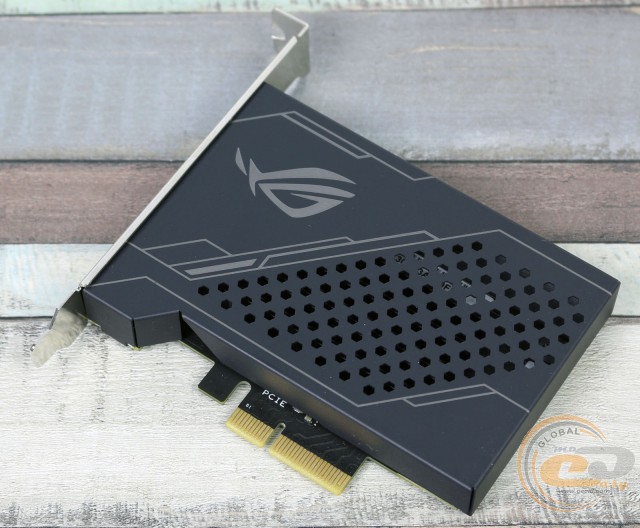

Ще однією перевагою ASUS MAXIMUS VIII EXTREME/ASSEMBLY є окрема мережева плата ASUS ROG 10G Express.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

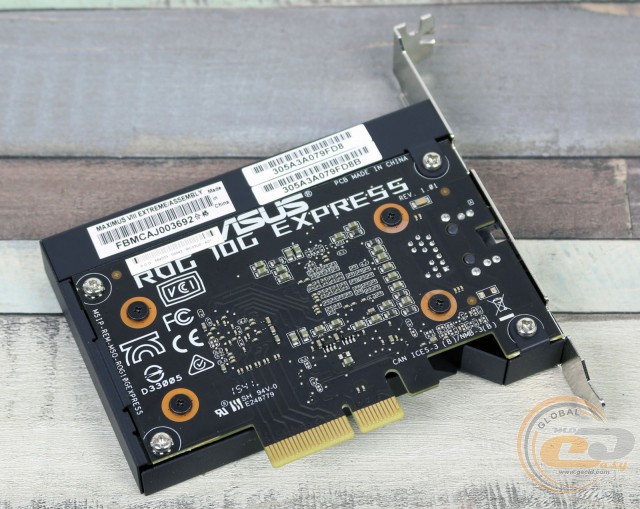

Розібравши її, ми виявили досить великий суцільнометалевий радіатор з оребренням, який відповідає за охолодження ключових компонентів.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

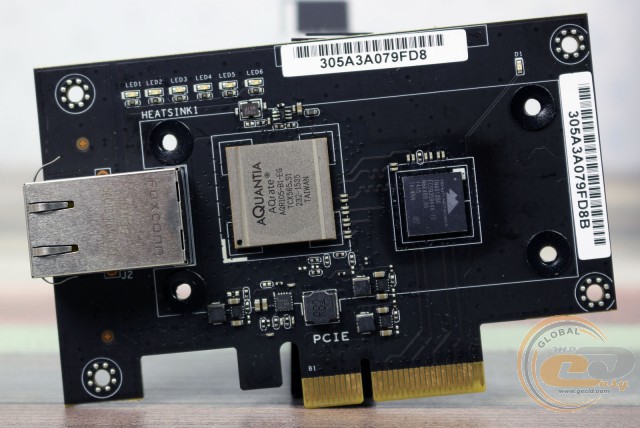

Мережева плата основана на 10-гігабітному чіпі AQuantia AQrate AQR105 і контролері Tehuti TN4010B0. Згідно із заявою виробника, AQuantia AQrate AQR10 є першим у світі однопортовим п’ятишвидкісним чіпом (10, 5, 2,5, 1 Гбіт/с і 100 Мбіт/с). Для повноцінної роботи даної плати розширення необхідні дві лінії PCI Express 2.0.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

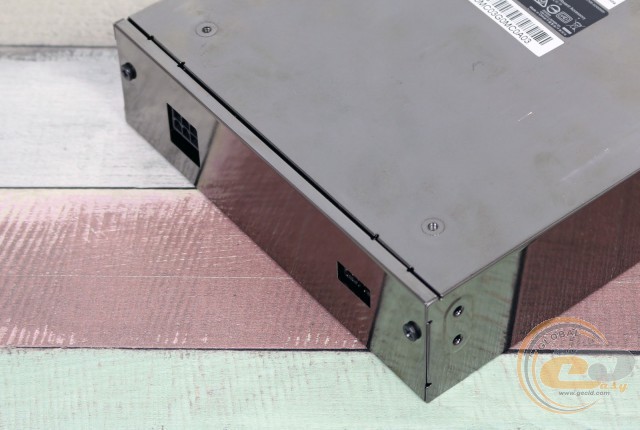

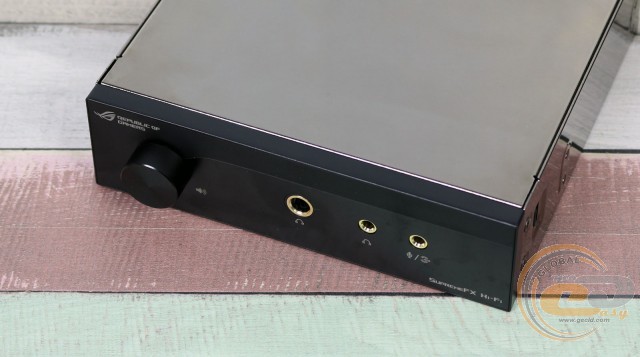

У свою чергу модуль ASUS SupremeFX Hi-Fi є нічим іншим, як підсилювачем, який встановлюється в 5,25-дюймовий відсік корпусу. На його фронтальній панелі знаходиться регулятор гучності, а також роз’єми для підключення 6,3-мм та 3,5-мм навушників і мікрофона.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Підключення ASUS SupremeFX Hi-Fi здійснюється за допомогою одного 6-контактного кабелю живлення PCIe і комплектного інтерфейсного кабелю.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

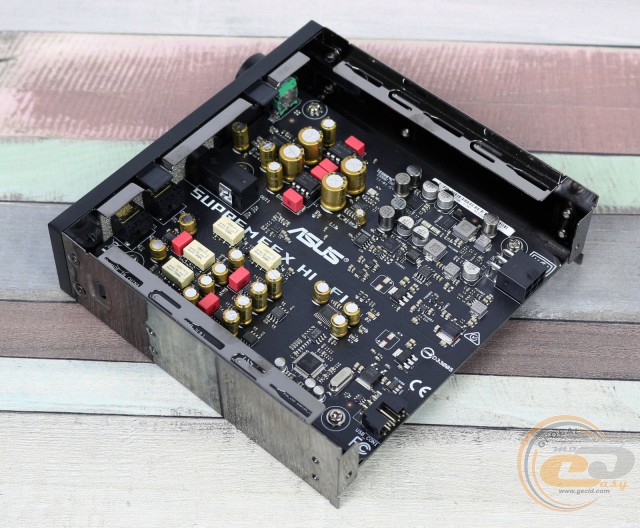

У складі пристрою використовується АЦП Cirrus Logic CS5361, ЦАП ESS SABRE ES9018K2M, конденсатори Nichicon і WIMA, два операційні підсилювачі LM4562, п'ять операційних підсилювачів TI RC4580, окремий підсилювач TI TPA6120A2 для навушників з високим імпедансом і тактовий генератор, який забезпечує надточний сигнал з малим джиттером, незалежно від коливань температури.

Окремо відзначимо, що в комплекті відсутній модуль OC Panel, який був у коробці з ASUS MAXIMUS VIII EXTREME.

Дизайн і особливості плати

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

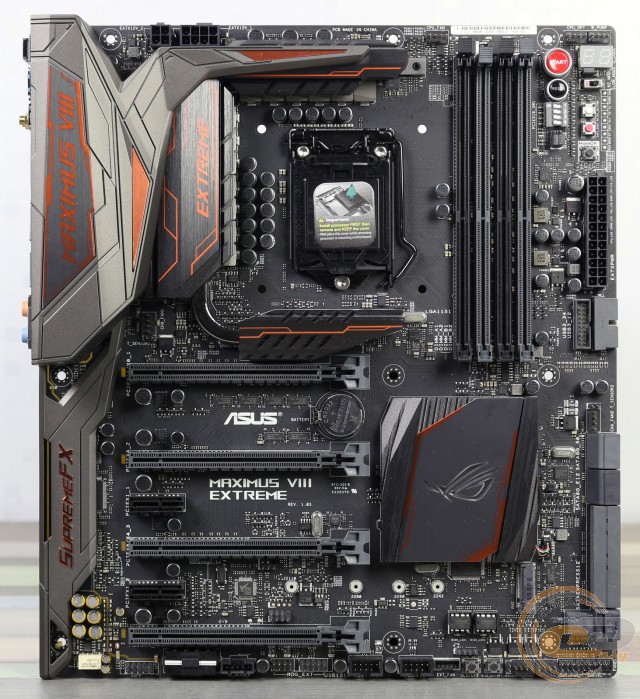

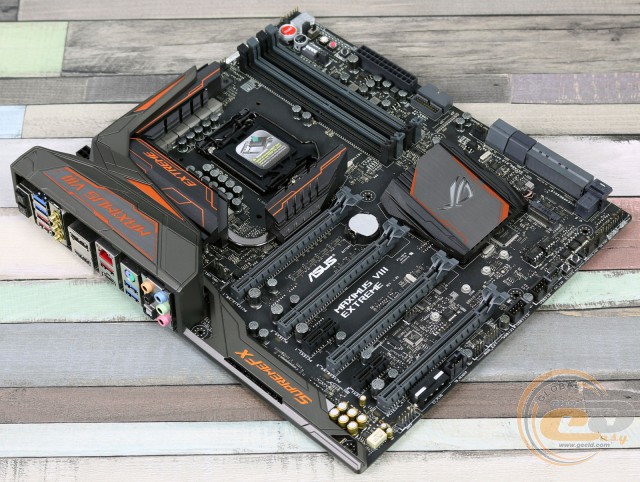

ASUS MAXIMUS VIII EXTREME/ASSEMBLY, як і ASUS MAXIMUS VIII EXTREME, виконана на друкованій платі чорного кольору формату E-ATX (305 х 272 мм). Вона відрізняється від розглянутої раніше моделі винятково кольором оформлення радіаторів і захисного кожуха.

Приклад роботи підсвічування на материнській платі ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Окремим бонусом для покупця буде оригінальна система підсвічування, регулювати параметри якої можна в комплектному ПЗ.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

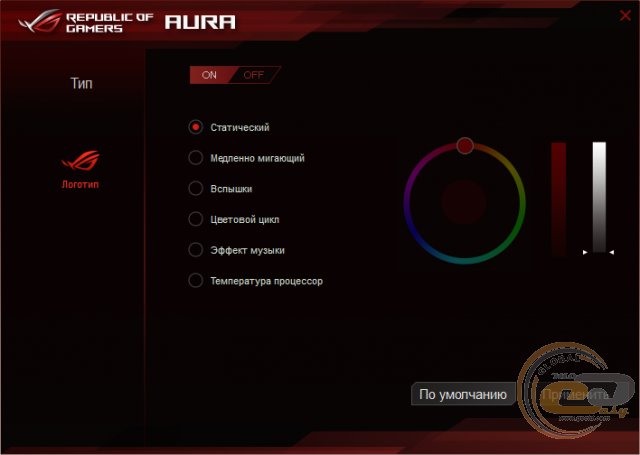

Як бачимо, підсвічування може не тільки просто горіти певним кольором, але й виступати в якості світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, загоряючись червоним у випадку перевищення позначки в 60°С.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Що ж стосується зручності складання системи та компонування набортних елементів, то все виконано на вищому рівні й ніяких претензій у нас не виникло, незважаючи на величезну кількість додаткових клавіш і роз’ємів.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

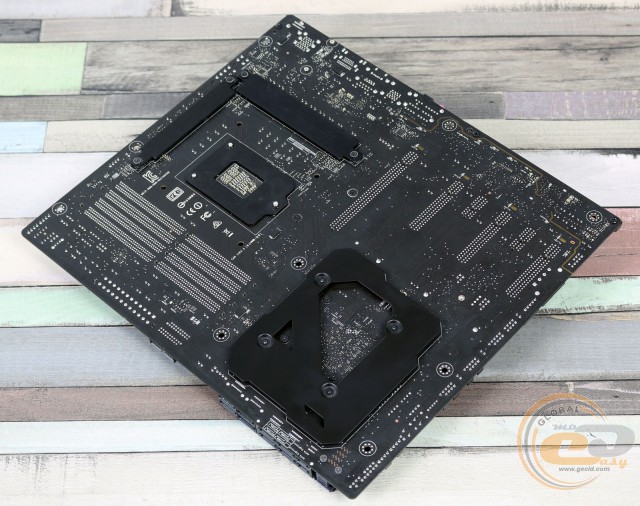

Зворотна сторона друкованої плат привертає увагу не тільки традиційною опорною пластиною процесорного роз’єму, але й рядом підсилювальних пластин, які підвищують жорсткість конструкції та відповідають за відведення надлишку тепла.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

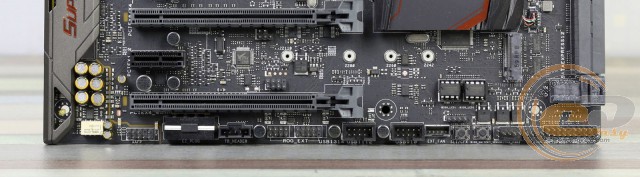

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів фронтальної панелі, роз’єм додаткового живлення слотів PCI Express 3.0 x16, колодка «TB_HEADER» (для реалізації інтерфейсу Thunderbolt), клавіші вибору режиму роботи NVIDIA SLI / AMD CrossFireX і «BIOS Switch», два із чотирьох роз’ємів системних вентиляторів, а також колодка підключення фронтальної панелі.

Додатково відзначимо три колодки для активації портів USB 2.0, одна з яких суміщена з роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка шести внутрішніх портів USB 2.0.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

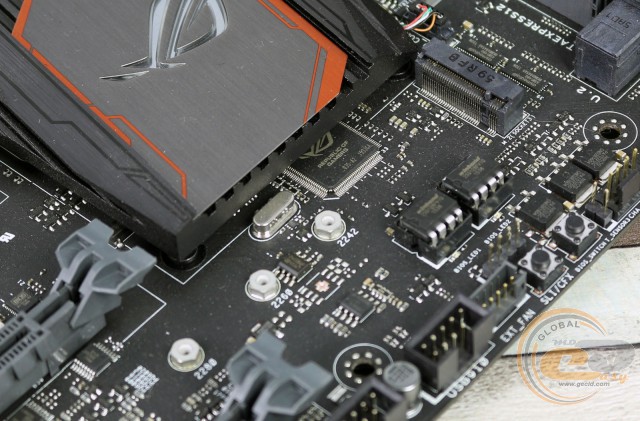

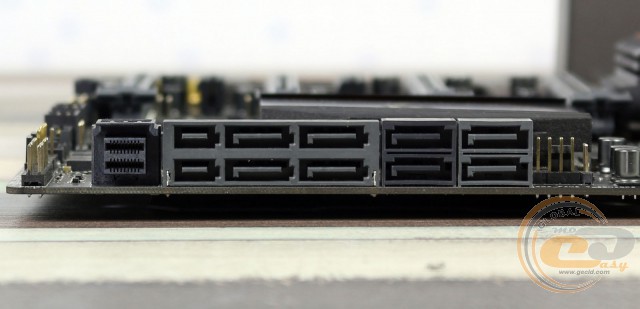

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), чотирма портами SATA 6 Гбіт/с, двома SATA Express, кожен із яких сумісний з двома SATA 6 Гбіт/с, а також одним U.2. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

При цьому присутнє одне обмеження одночасного використання згаданих вище інтерфейсів: роз’єм M.2 Socket 3 ділить пропускну здатність із одним інтерфейсом SATA Express і портом U.2, відповідно, одночасне їхнє використання неможливе.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

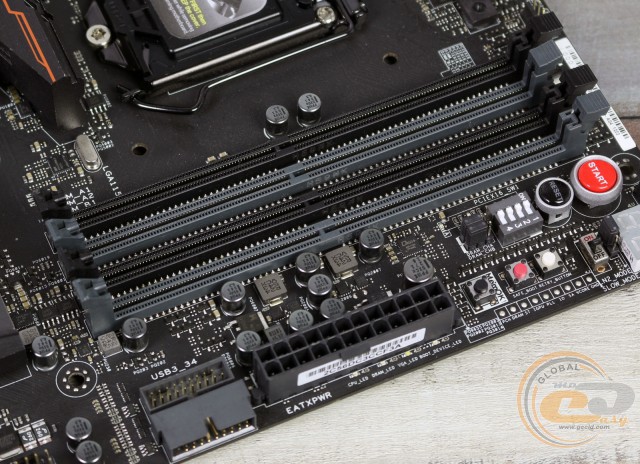

Системна плата ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY оснащена чотирма DIMM-слотами для встановлення оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 3866 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо дві колодки для підключення виносних панелей з портами USB 3.0. Усього новинка може похвалитися підтримкою восьми USB 3.0: чотирьох зовнішніх та чотирьох внутрішніх. Вони реалізовані силами чіпсету й контролера ASMedia ASM1042a.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

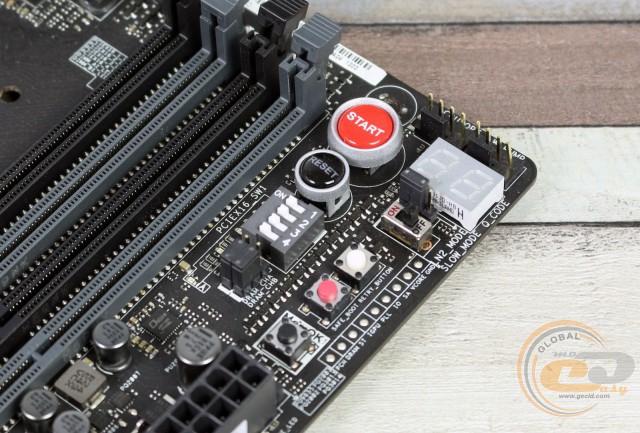

Верхній правий кут друкованої плати заслуговує на окрему увагу, оскільки тут знаходяться: клавіша «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, діагностичний LED-індикатор, клавіші увімкнення та перезавантаження, контрольні точки для вимірювання напруг на всіх ключових елементах системи за допомогою мультиметра, перемикач режиму «Slow mode», група перемикачів для керування слотами PCI Express x16, а також клавіші «Retry» і «Safe Boot». Перша служить для миттєвого перезавантаження системи зі збереженням встановлених параметрів, тоді як друга перезавантажує систему з тимчасовим застосуванням безпечних налаштувань BIOS.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

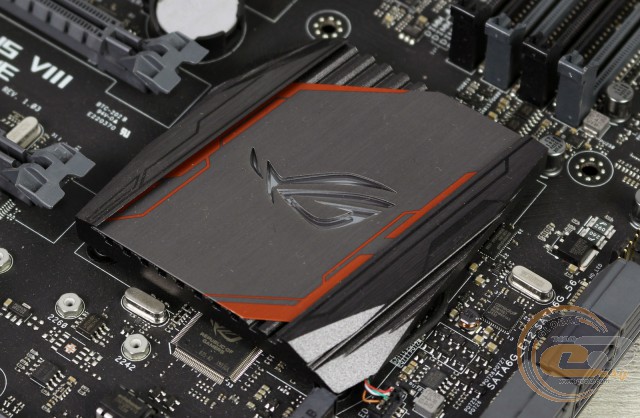

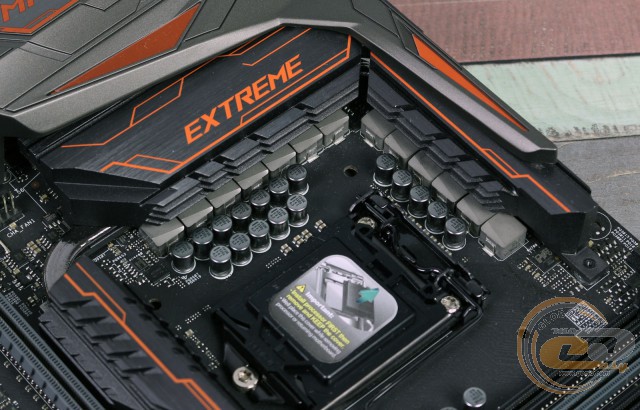

Система охолодження розглянутої плати складається із чотирьох основних алюмінієвих радіаторів: один накриває чіпсет, два інші використовуються для охолодження елементів підсистеми живлення процесора, а четвертий відповідає за відведення тепла від мікросхеми-комутатора ASMedia ASM1187e. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 35°C (при розгоні − 35,1°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 36,9°C (при розгоні − 38,6°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 40,6°C (при розгоні − 41,5°C);
  • радіатор охолодження мікросхеми-комутатора ASMedia ASM1187e – 37,6°C (при розгоні − 38,5°C).

Отримані результати лише дещо відрізняються від таких в ASUS MAXIMUS VIII EXTREME, що можна списати на різницю в температурі зовнішнього середовища у процесі тестування. В підсумку ніяких проблем із перегріванням ключових компонентів у процесі повсякденного використання або при розгоні не буде.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

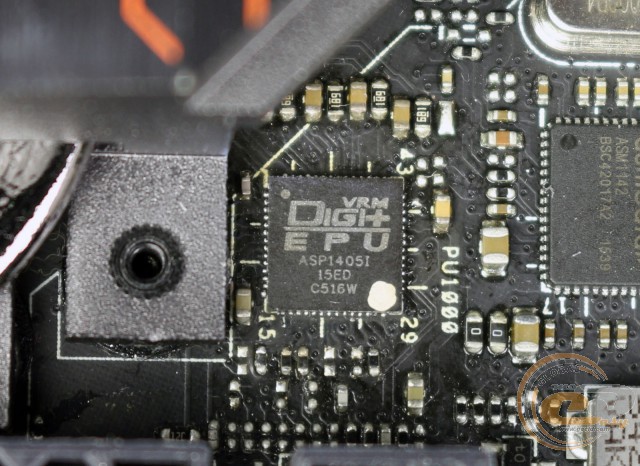

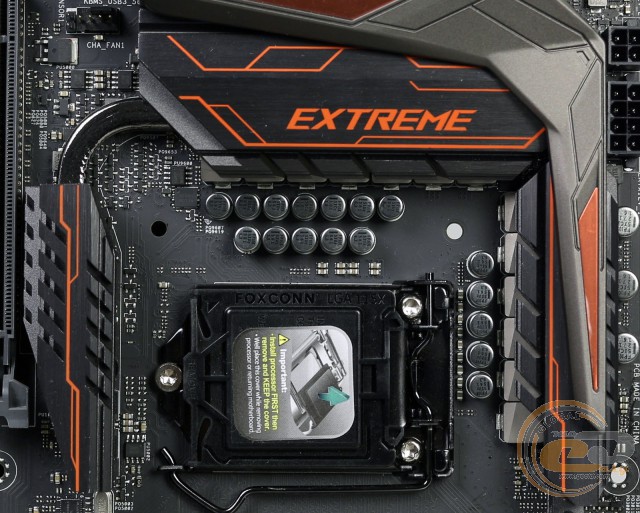

Живлення процесора здійснюється за 13-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на двох цифрових ШІМ-контролерах ASP1405I із вбудованою підсистемою керування енергоспоживанням Extreme Engine DIGI+. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності та стабільності роботи: використовуються твердотільні конденсатори серії 10K Black Metallic, МОН-транзистори OptiMOS і феритові дроселі MicroFine.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

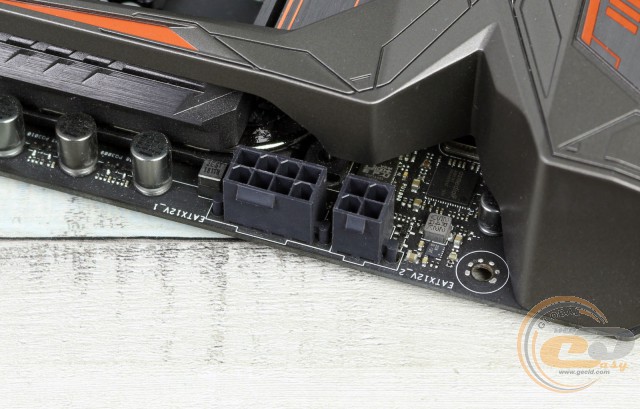

Оскільки перед нами модель, явно орієнтована на оверклокінг, то звичні 24-контактний і 8-контактний роз’єми живлення доповнені одним 4-контактним, що дозволить вам уникнути яких-небудь обмежень при екстремальному розгоні.
