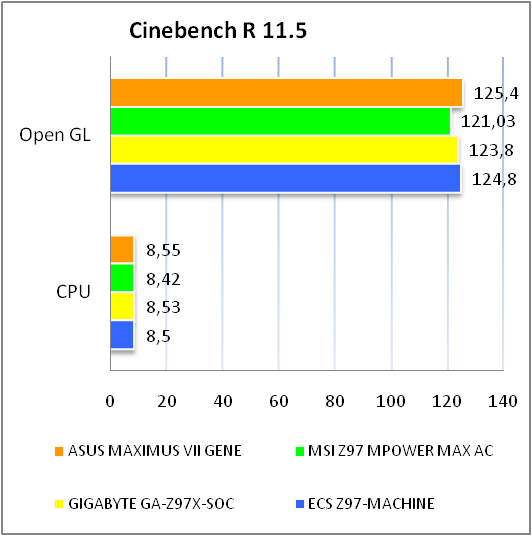

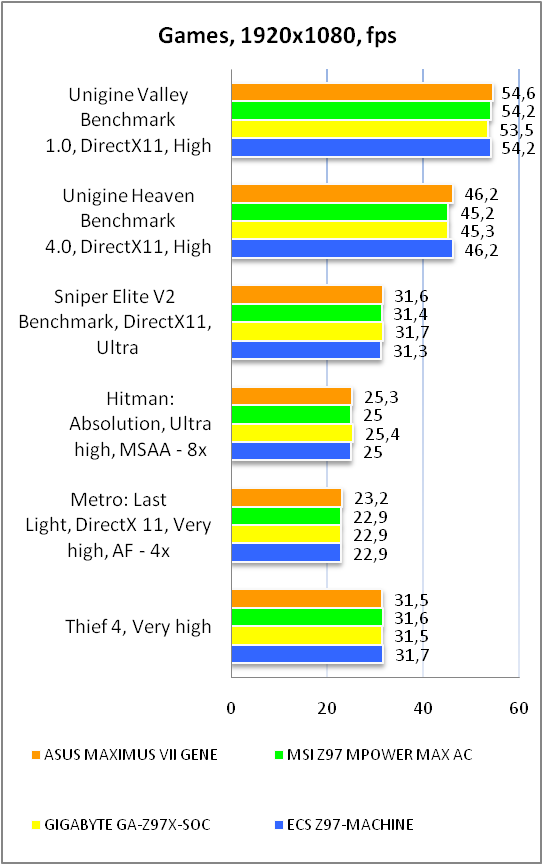

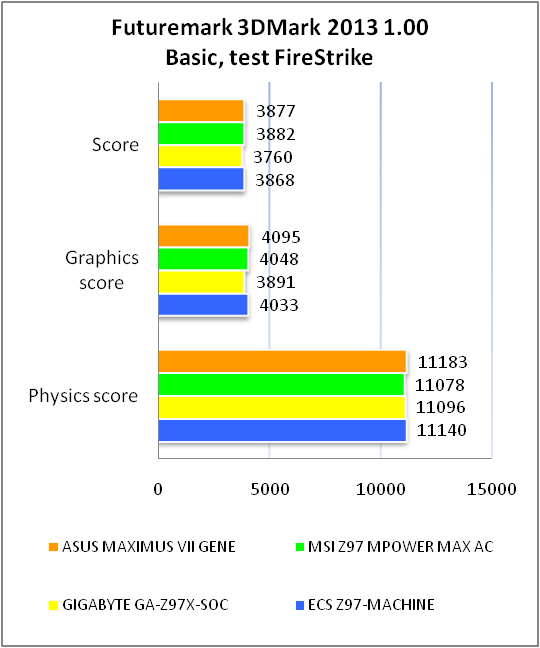

Огляд і тестування материнської плати ASUS MAXIMUS VII GENE

Далеко не всі користувачі, навіть запеклі ігромани, відчувають необхідність у повноформатних ATX-рішеннях, і вони готові пожертвувати підтримкою додаткових слотів розширення на користь компактності системи. Саме для таких покупців компанія ASUS представила флагманську материнську плату − ASUS MAXIMUS VII GENE, яка виконана в компактному форматі microATX, але при цьому має доволі значні можливості та відмінне оснащення.

Так, у розпорядженні її власника є: відмінна звукова підсистема, виконана у вигляді дискретної звукової плати на основі 8-канального кодека ROG SupremeFX Impact II; роз’єм для встановлення модуля бездротових інтерфейсів; два слоти PCI Express x16 для встановлення високопродуктивних відеокарт і цілий ряд фірмових технологій.

Однак про все по порядку, а для початку давайте розглянемо докладну технічну специфікацію новинки.

ASUS MAXIMUS VII GENE

Специфікація материнської плати ASUS MAXIMUS VII GENE:

Виробник

ASUS

Модель

MAXIMUS VII GENE (rev 1.01)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

3300* / 3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2600* / 2500* / 2400* / 2200* / 2133* / 2000* / 1866* / 1800* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16



x16

x8+х8

1 x PCI Express 2.0 x4

1 x mini-PCIe 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2260, M.2 2280)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звукова підсистема

Кодек ROG SupremeFX Impact II

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x HDMI

1 x LAN (RJ45)

4 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

3 x аудіопорти

1 х PS/2 (для підключення мишки або клавіатури)

1 х клавіша скидання CMOS

1 x клавіша ROG Connect

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х USB 2.0, суміщений з роз’ємом ROG_EXT

8 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 х клавіша MemOK!

1 х клавіша ввімкнення

1 х клавіша перезавантаження

1 х діагностичний LED-індикатор

1 x клавіша KeyBot

1 x клавіша Sonic SoundStage

10 х роз’ємів для вимірювання ключових напруг (ProbeIt)

1 х роз’єм LN2 Mode

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0a, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

6 x кабелів SATA

1 х місток 2-Way NVIDIA SLI

1 x звукова карта ROG SupremeFX Impact II

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

244 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS MAXIMUS VII GENE

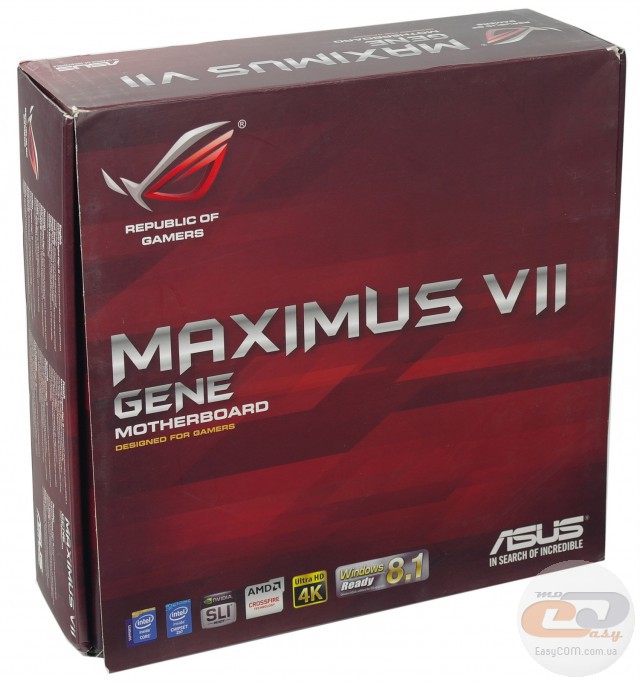

Материнська плата постачається в компактній, але разом з тим досить об'ємній коробці, темно-червоне оформлення якої виконане у фірмовому кольорі серії ASUS ROG. На лицьовій стороні упаковка привертають до себе увагу логотипи серії ASUS ROG, компанії-виробника, а також найменування моделі. Додатково позначена підтримка сучасної роздільної здатності 4K Ultra HD, операційної системи Windows 8.1, а також технологій AMD CrossFireX і NVIDIA SLI.

ASUS MAXIMUS VII GENE

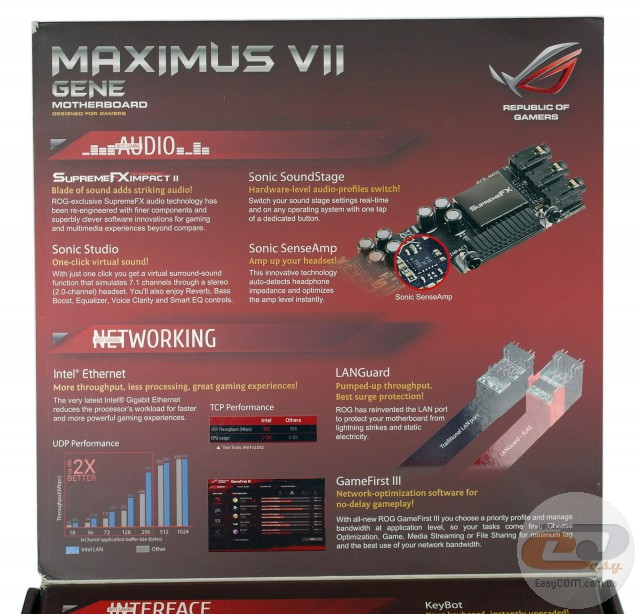

На звороті відкидної кришки знаходиться опис наступних переваг ASUS MAXIMUS VII GENE:

  • ROG SupremeFX Impact II – попередньо встановлений на комплектній звуковій платі аудіокодек пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування EMI Shielding, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори ELNA. Останніми за списком, але далеко не останніми за значимістю, є підтримка технологій DTS Conneсt і BD Audio Layer Content Protection, а також присутність порту S/PDIF out на інтерфейсній панелі самої материнської плати.
  • Sonic Studio – фірмове ПЗ, яке дозволяє активувати функцію віртуального відтворення звуку у форматі 7.1, а також пропонує широкий спектр аудіоналаштувань.
  • Sonic SoundStage – забезпечує апаратне перемикання аудіопрофілів за допомогою спеціальної клавіші на друкованій платі.
  • Sonic SenseAmp – програмно-апаратна технологія, яка дозволяє підлаштовувати відтворення звуку з урахуванням рівня імпедансу навушників користувача.
  • Intel Ethernet – попередньо встановлений мережевий контролер компанії Intel має підвищену пропускну здатність і споживає менше ресурсів процесора, аніж рішення конкурентів.
  • LANGuard – у складі порту LAN використовуються спеціальні запобіжники, які допомагають уникнути пошкодження системи внаслідок удару статичної електрики або надмірної напруги (наприклад, під час грози).
  • GameFirst III – технологія, покликана оптимізувати інтернет-трафік з метою підвищення пріоритету онлайн-ігор, що повинно знизити затримки й, відповідно, зробити ігровий процес більш комфортним. Також можна вибрати пріоритетним «медіа-стрімінг», VoIP або обмін файлами.

ASUS MAXIMUS VII GENE

Замість очікуваного оглядового вікна під відкидною кришкою ми виявили подальший опис переваг новинки:

  • KeyBot – за допомогою фірмового ПЗ, спеціального контролера та клавіші на поверхні друкованої плати можна записувати макроси й створювати функціональні клавіші навіть для звичайних клавіатур.
  • Black Nickel-coated Q-shield – заглушка інтерфейсної панелі має закруглені краї, що убезпечить руки користувача в процесі її монтажу.
  • Q-DIMM – для більшої зручності користувача слоти для встановлення модулів оперативної пам'яті обладнані засувкою тільки з одного боку.
  • DRAM Over-current Protection – спеціальні запобіжники захищають модулі оперативної пам'яті та DIMM-слоти від пошкоджень, викликаних підвищеною силою струму або коротким замиканням.
  • ESD Guards – спеціальні запобіжники для підвищеного ступеня захисту від електростатичних розрядів.
  • Stainless Steel Back I/O – інтерфейсна панель виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
  • 10K Black Metallic Capacitors – у складі елементної бази материнської плати використовуються винятково чорні твердотільні конденсатори з підвищеним до 10 000 годин терміном служби (при температурі 105°С) і на 20% вищою ефективністю при функціонуванні в умовах низьких температур.

ASUS MAXIMUS VII GENE

На звороті упаковки, крім короткої технічної специфікації новинки та схематичного зображення інтерфейсної панелі, знаходиться повторне згадування про підтримку технологій ROG SupremeFX Impact II, GameFirst III, KeyBot, а також про цифрову підсистему живлення Extreme Engine DIGI+ III.

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

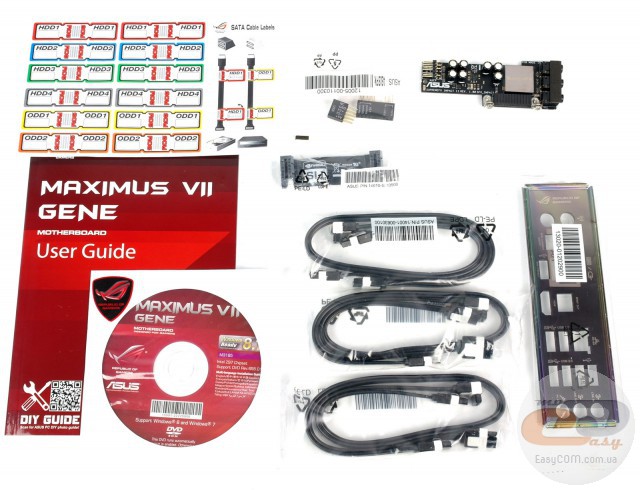

Комплект поставки материнської плати ASUS MAXIMUS VII GENE цілком відповідає її високому рівню. Крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, у коробці ми виявили:

  • шість SATA-шлейфів;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • звукову плату ROG SupremeFX Impact II;
  • місток NVIDIA SLI;
  • дверний хенгер.

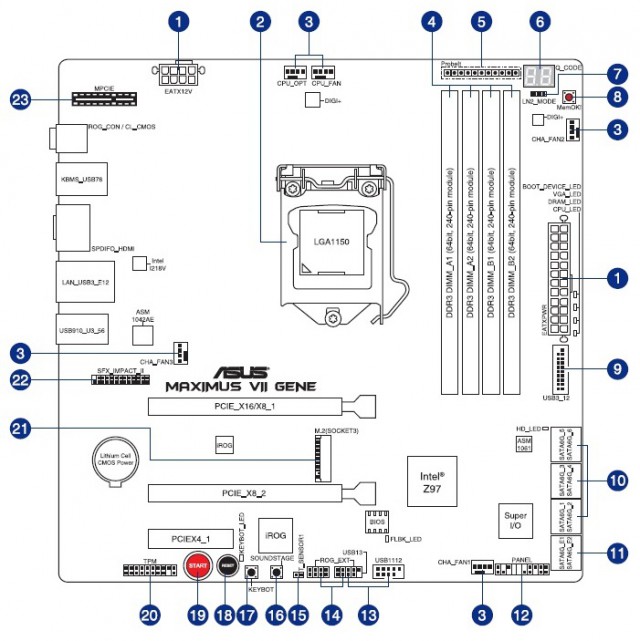

Дизайн і особливості плати

ASUS MAXIMUS VII GENE

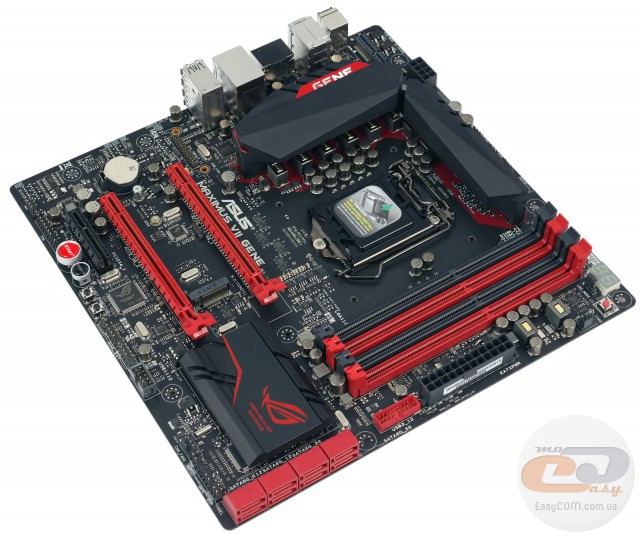

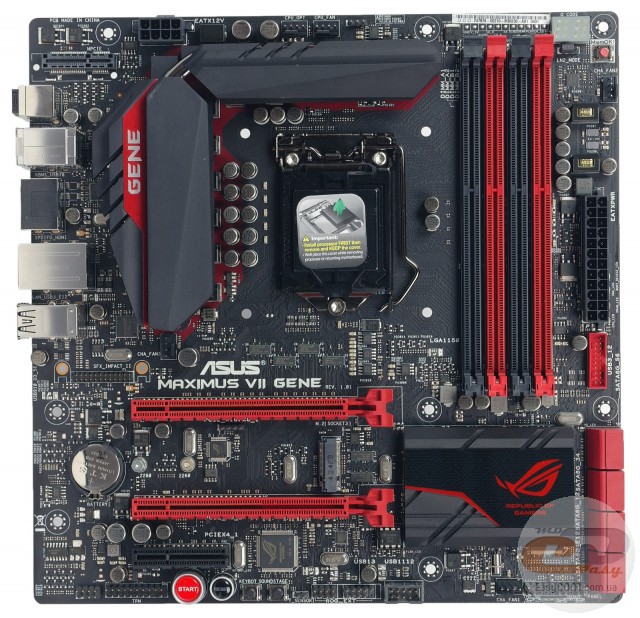

Модель ASUS MAXIMUS VII GENE виконана на друкованій платі традиційного для пристроїв високого класу чорного кольору, який дещо розведений вкрапленнями червоного в області підсистеми живлення процесора. Дана особливість відмінно поєднується із чорно-червоним оформленням портів і роз’ємів, а також з радіаторами системи охолодження. У підсумку зовнішній вигляд новинки можна сміливо оцінити як відмінний, без яких-небудь застережень.

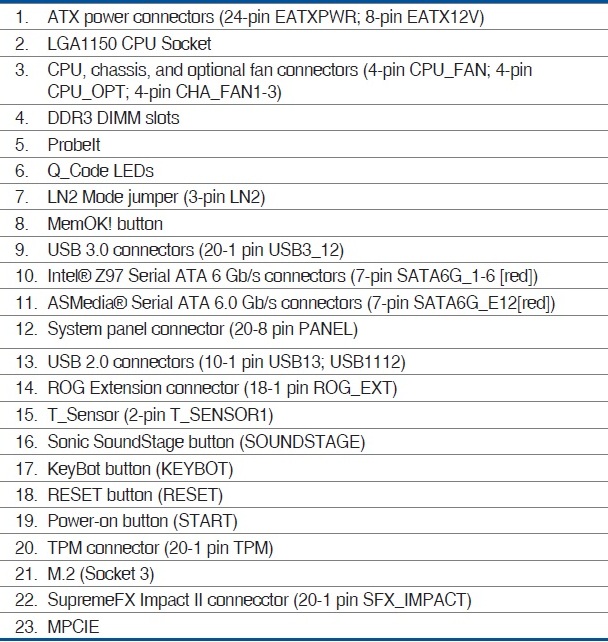

Що ж стосується компонування набортних елементів, то друкована плата формату microATX квадратної форми (244 х 244 мм) без проблем вмістила на собі досить велику кількість елементів. Відзначимо, що для більшої зручності складання DIMM-слоти обладнані засувками тільки з одного боку. В підсумку ніяких претензій під час складання тестової системи на основі ASUS MAXIMUS VII GENE у нас не виникло, оскільки всі ключові елементи розташовані на своїх оптимальних місцях.

ASUS MAXIMUS VII GENE

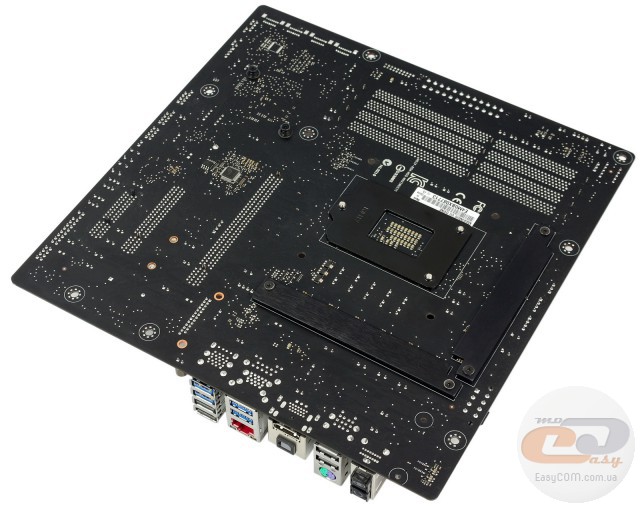

Зворотна сторона материнської плати зустрічає нас не тільки звичною опорною пластиною процесорного роз’єму та гвинтами кріплення радіаторів, але й двома опорними пластинами, розташовуваними під компонентами підсистеми живлення процесора. Вони виконують роль низькопрофільних радіаторів, підвищуючи ефективність охолодження.

ASUS MAXIMUS VII GENE

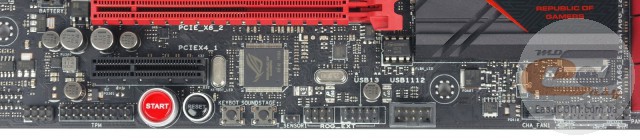

У нижній частині друкованої плати ASUS MAXIMUS VII GENE розташовані наступні роз’єми: порт TPM, клавіші ввімкнення, перезавантаження, активації функції KeyBot і перемикання аудіопрофілів Sonic SoundStage, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0, одна з яких суміщена з роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка семи портів USB 2.0: трьох внутрішніх та чотирьох на інтерфейсній панелі.

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

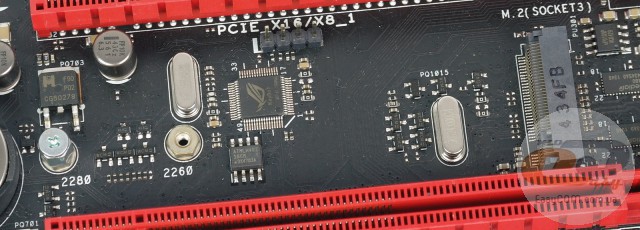

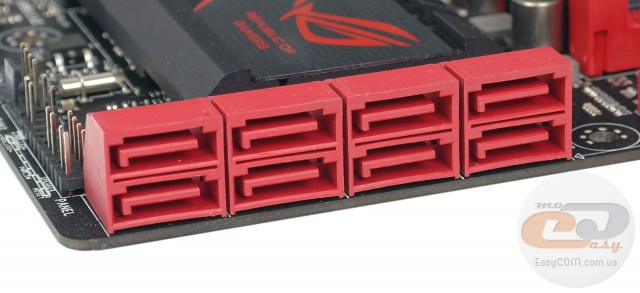

Можливості організації дискової підсистеми представлені роз’ємом M.2, який підтримує SSD-накопичувачі форматів M.2 2260 і M.2 2280, і вісьмома портами SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Шість портів SATA 6 Гбіт/с і інтерфейс M.2 функціонують завдяки набору системної логіки, тоді як два додаткові порти SATA 6 Гбіт/с реалізовані силами контролера ASMedia ASM1061.

ASUS MAXIMUS VII GENE

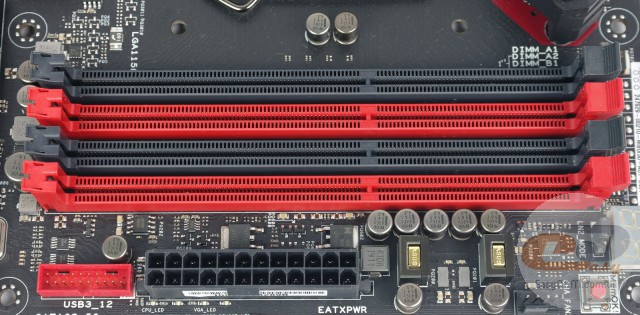

Системна плата ASUS MAXIMUS VII GENE оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3300 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього на новинці силами чіпсету реалізована підтримка чотирьох портів USB 3.0: двох внутрішніх та двох на інтерфейсній панелі. Ще два аналогічні роз’єми на інтерфейсній панелі функціонують завдяки контролеру ASMedia ASM1042AE.

ASUS MAXIMUS VII GENE

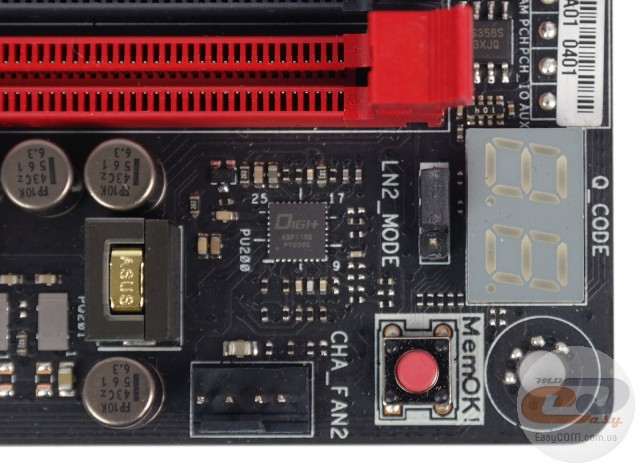

Верхній правий кут друкованої плати заслуговує на окрему увагу, оскільки тут знаходяться: клавіша MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи; діагностичний LED-індикатор, а також контрольні точки для вимірювання напруг на всіх ключових елементах системи за допомогою мультиметра.

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

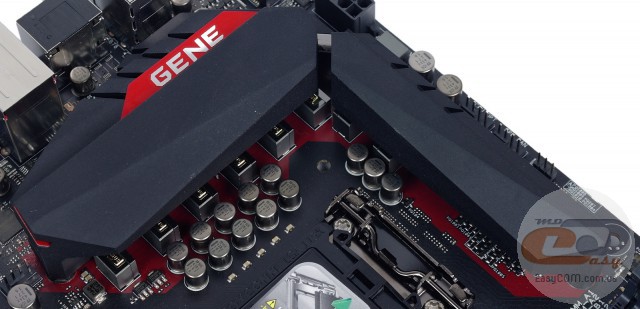

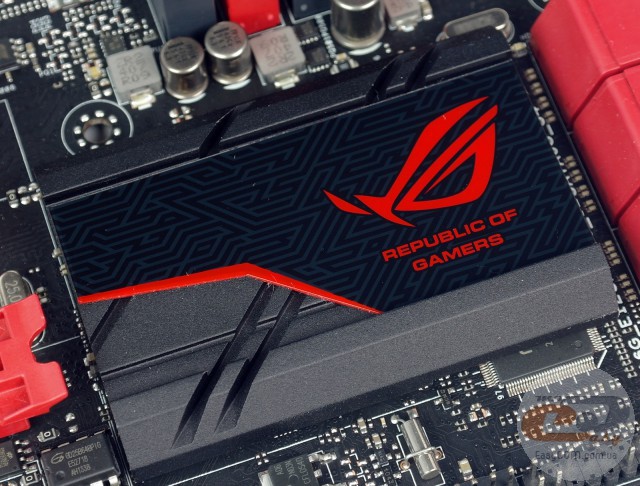

Система охолодження розглянутої новинки складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші, з'єднані між собою тепловою трубкою, накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 40,2°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 38,1°C.

Отримані результати можна охарактеризувати як хороші, оскільки до критичних значень є ще досить великий запас.

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

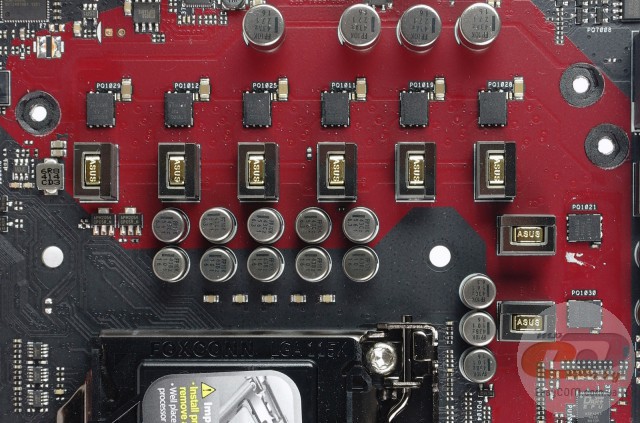

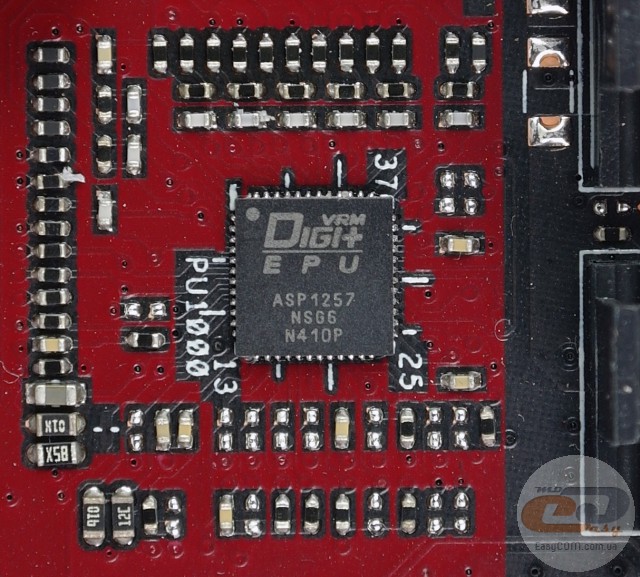

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257 із вбудованою підсистемою керування енергоспоживанням Extreme Engine DIGI+ III. Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори Black Metallic, МОН-транзистори NexFET і дроселі з феритовим осердям 60A Ferrite Chokes. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

Для розширення функціональності материнської плати ASUS MAXIMUS VII GENE є чотири слоти:

  1. mini-PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x16 (у режимі х8);
  4. PCI Express 2.0 x4.

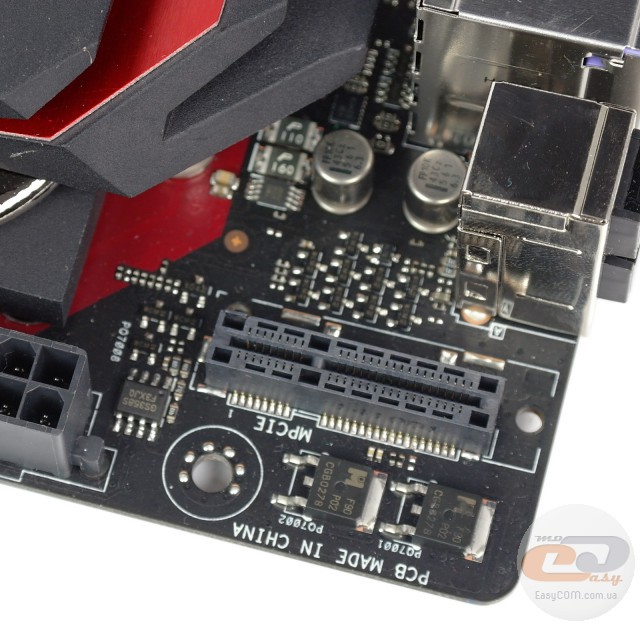

Крім слоту mini-PCIe 2.0 x1, який може бути використаний, наприклад, для встановлення модуля бездротових інтерфейсів, новинка пропонує два підключені до процесора слоти PCI Express x16, які ділять між собою 16 ліній стандарту PCI Express 3.0, і один роз’єм PCI Express x4, який підключений до чіпсету.

Даний слот примітний тим, що має проріз на правій стороні, відповідно, у нього можна встановити й повнорозмірні плати розширення. Іншою його особливістю є те, що він ділить пропускну здатність зі слотом mini-PCI Express 2.0 x1 і інтерфейсом M.2. За замовчуванням в BIOS активований автоматичний режим розподілу ліній, у якому система сама визначає поточні потреби користувача залежно від встановлених пристроїв в один із озвучених вище роз’ємів, виділяючи необхідну кількість ліній для його повноцінної роботи та відключаючи незатребувані інтерфейси.

ASUS MAXIMUS VII GENE

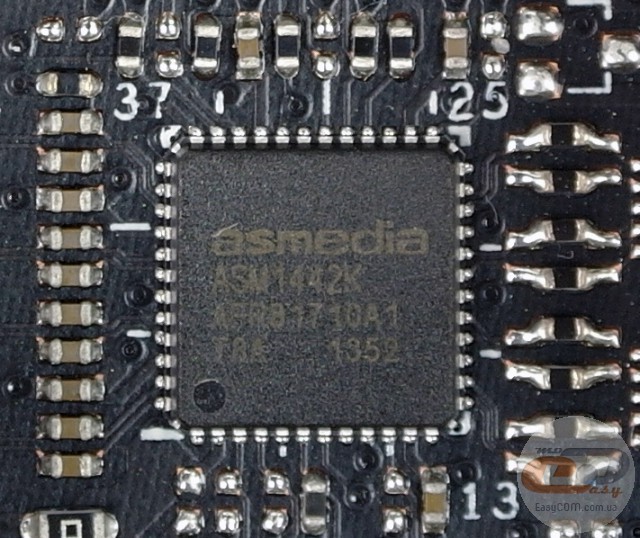

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні єдиний відеовихід HDMI, який функціонує завдяки мікросхемі ASMedia ASM1442K.

ASUS MAXIMUS VII GENE

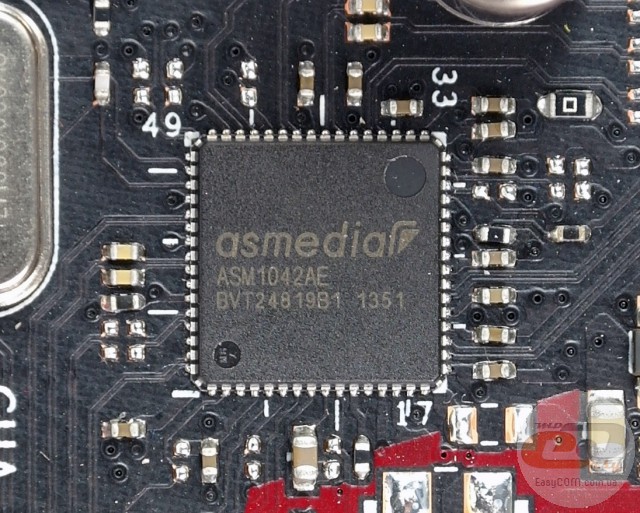

Два порти USB 3.0 на інтерфейсній панелі реалізовані силами контролера ASMedia ASM1042AE.

ASUS MAXIMUS VII GENE

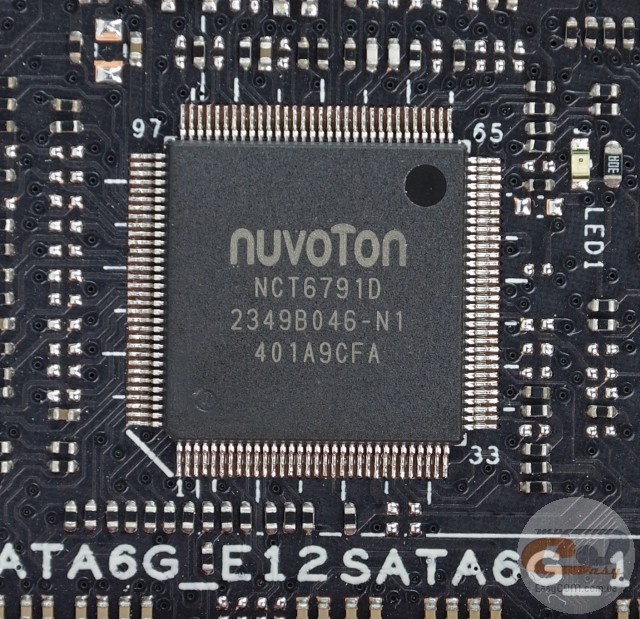

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

ASUS MAXIMUS VII GENE

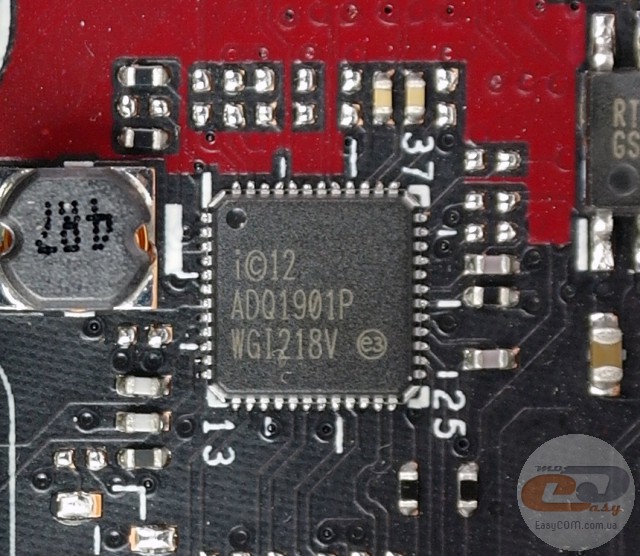

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V.

ASUS MAXIMUS VII GENE

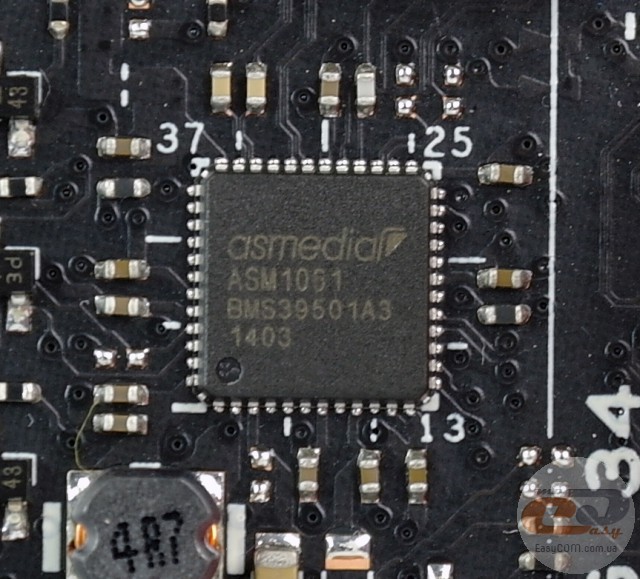

Два додаткові порти SATA 6 Гбіт/с реалізовані силами контролера ASMedia ASM1061.

ASUS MAXIMUS VII GENE

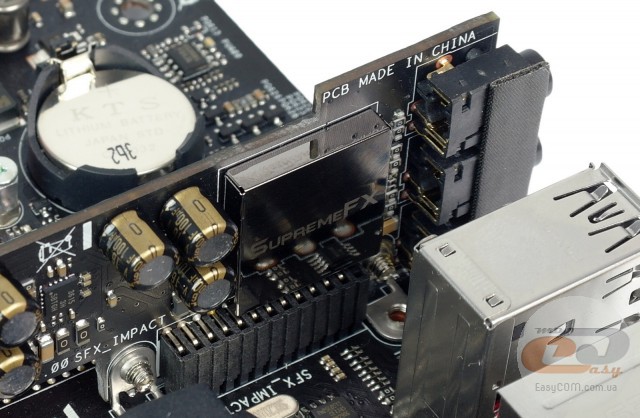

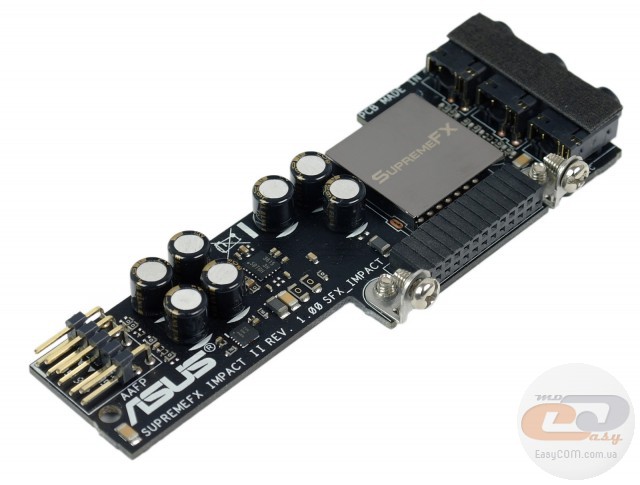

Аудіопідсистема розглянутої моделі реалізована у вигляді окремої звукової плати, основаної на 8-канальному HDA-кодеку ROG SupremeFX Impact II, який підтримує зовнішні системи форматів 2/4/5.1/7.1. Для запобігання виникненню перешкод, викликаних електромагнітними наведеннями, аудіокодек екранований за технологією EMI Shielding, а для забезпечення максимальної якості звуку застосовуються спеціальні аудіоконденсатори ELNA. Також є підтримка таких технологій як DTS Conneсt і BD Audio Layer Content Protection.

Окремо відзначимо, що роз’єм для підключення аудіопортів передньої панелі розташований трохи незвично, а саме на текстоліті звукової плати.

ASUS MAXIMUS VII GENE

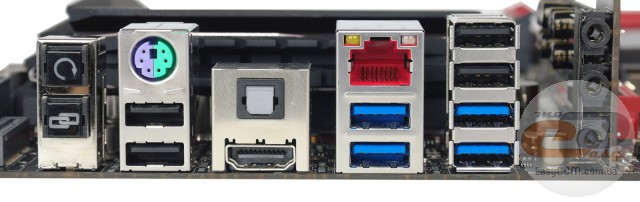

Інтерфейсна панель моделі ASUS MAXIMUS VII GENE включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х оптичний S/PDIF out;
  • 1 х клавішу скидання CMOS;
  • 1 x клавішу ROG Connect;
  • 3 x аудіопорти.

Інтерфейсна панель новинки вигідно відрізняється наявністю восьми портів USB, сучасного відеовиходу HDMI, а також можливістю підключення периферії з інтерфейсом PS/2. Також відзначимо зручні клавіші для скидання CMOS і активації функції ROG Connect. Що ж стосується особливостей, то можна відзначити незручне підключення багатоканальної акустики, для чого доведеться скористатися аудіовиходами на фронтальній панелі.

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

В ASUS MAXIMUS VII GENE є непогані можливості для організації охолодження усередині системного корпусу. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, а три інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

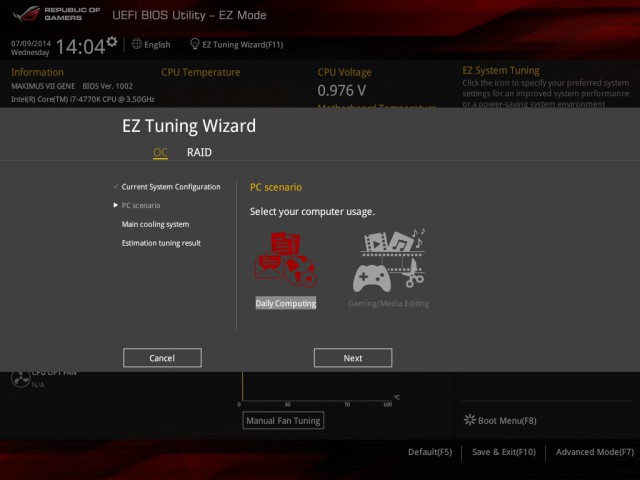

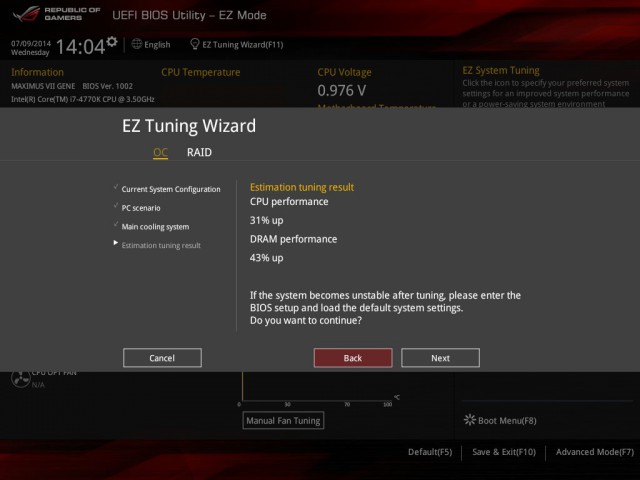

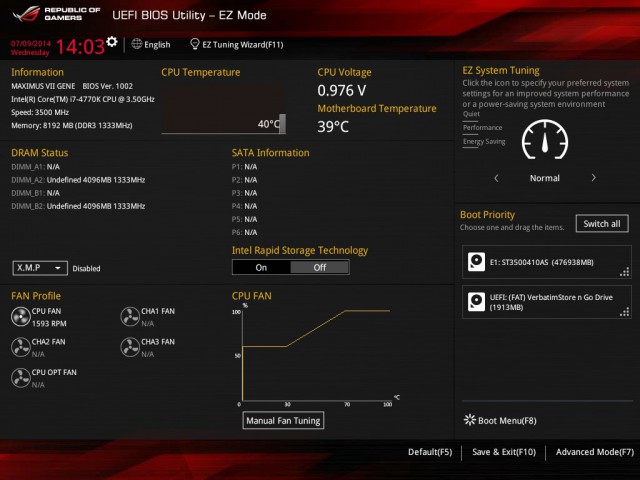

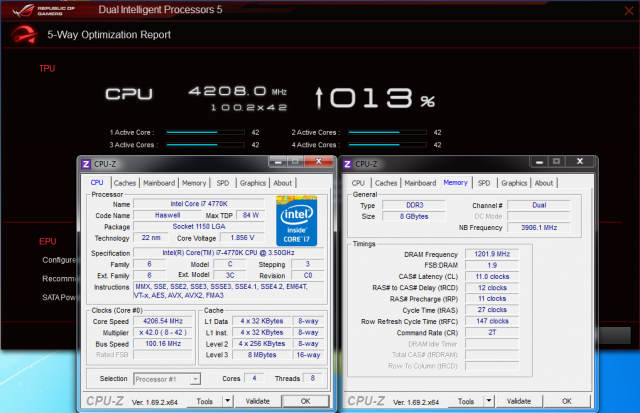

EZ Mode, у якому всі необхідні налаштування згруповані на одному екрані, а розгін здійснюється за допомогою EZ Tuning Wizard.

ASUS MAXIMUS VII GENE

Або звичний Advanced Mode, де всі налаштування необхідно виконувати вручну.

ASUS MAXIMUS VII GENE

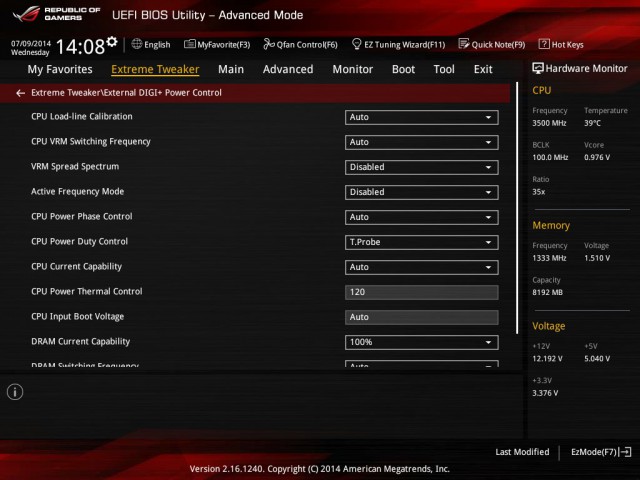

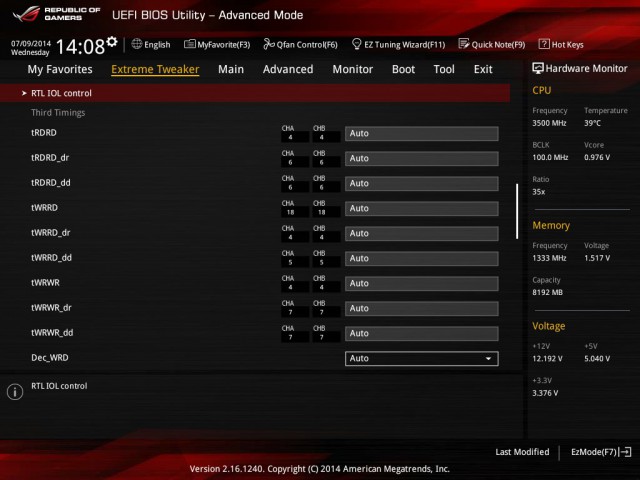

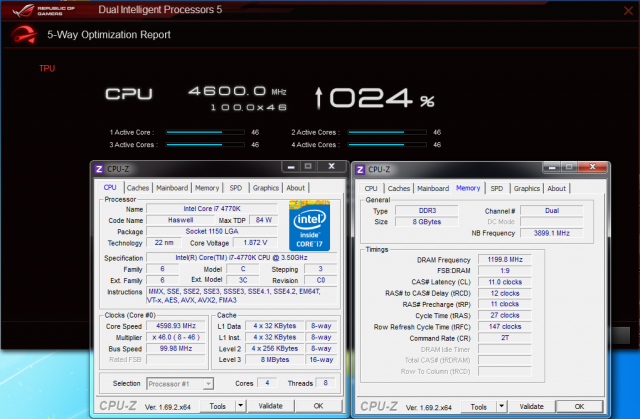

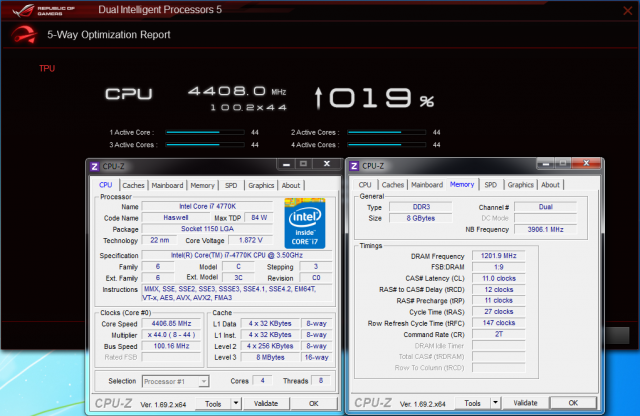

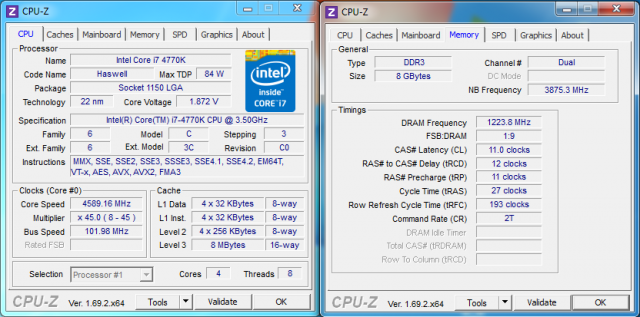

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Extreme Tweaker».

ASUS MAXIMUS VII GENE

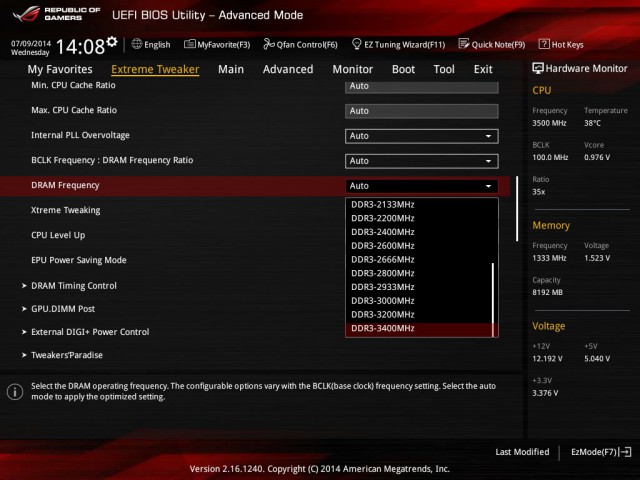

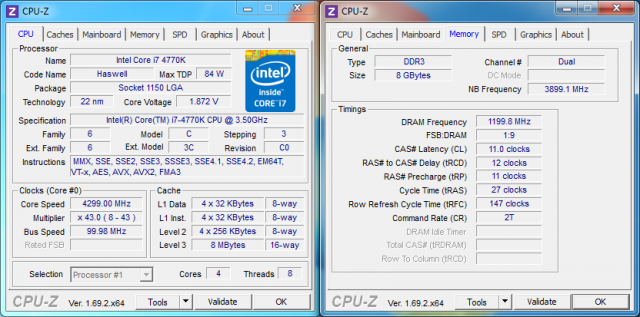

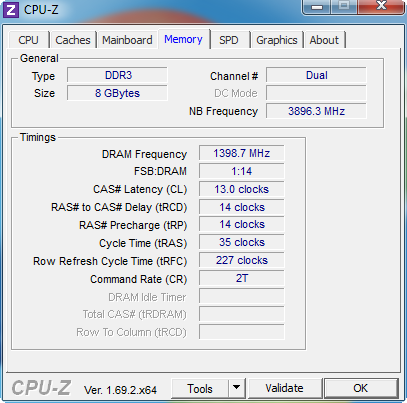

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS MAXIMUS VII GENE

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS MAXIMUS VII GENE

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+VRM.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

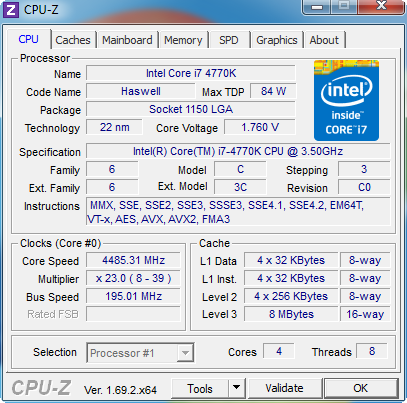

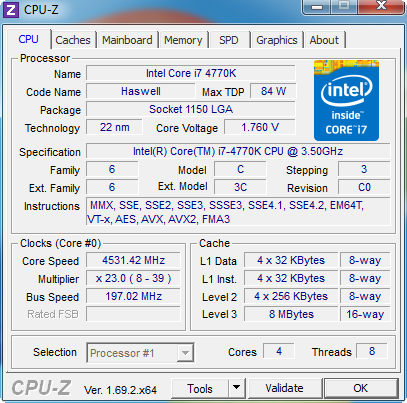

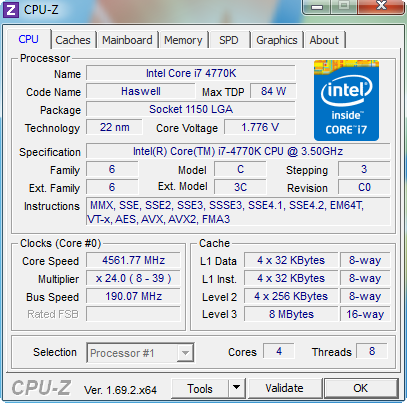

Частота системної шини

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1

Напруга на процесорі

CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001

Напруга на системному агенті

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,440

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 2,40000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,80000

0,01250



PCH VLX Voltage

0,80000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,40000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing Boot Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625



VCCIN Shadow Voltage

0,800 – 2,440

0,010



Initial PLL Termination Voltage

1,00000 – 3,00000

0,00625



PLL Termination Reset Voltage

1,00000 – 3,00000

0,00625



Eventual PLL Termination Voltage

1,000000 – 3,00000

0,00625



PCH ICC Voltage

0,600000 – 2,20000

0,00625

ASUS MAXIMUS VII GENE

ASUS MAXIMUS VII GENE

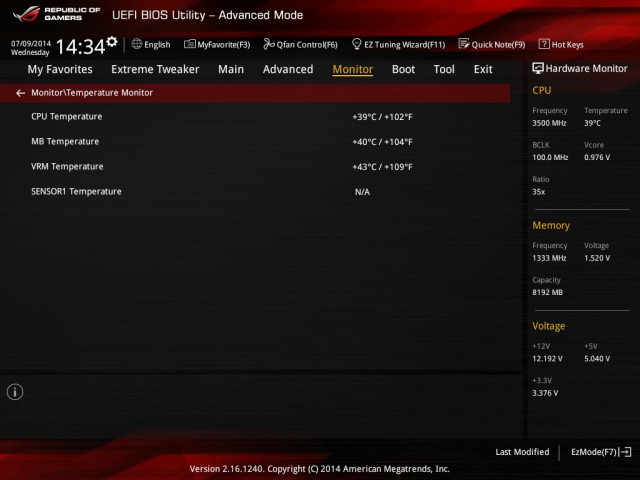

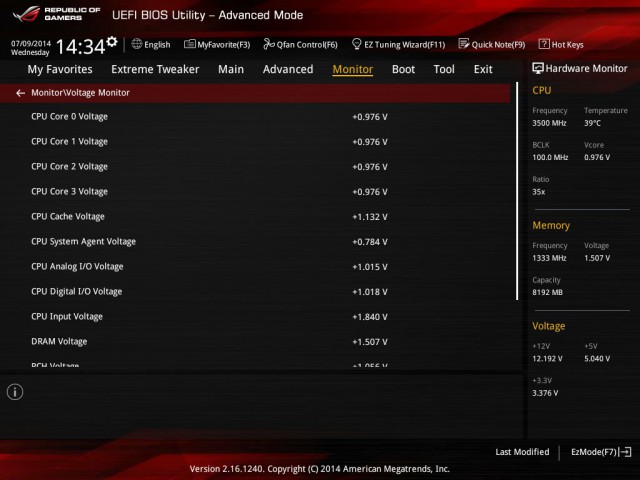

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету. А от моніторити напруги на лініях живлення +12В, +5В і +3,3В, як і деякі інші параметри, можна з будь-якого розділу, оскільки ця інформація постійно відображається на правій бічній панелі.

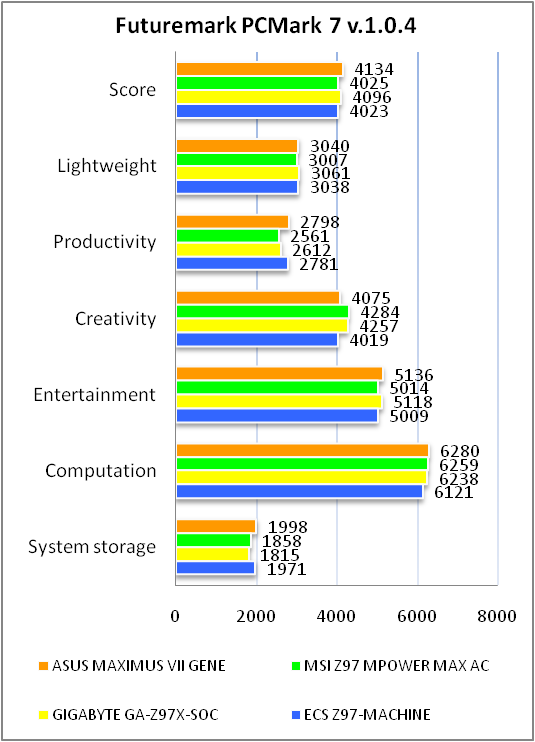

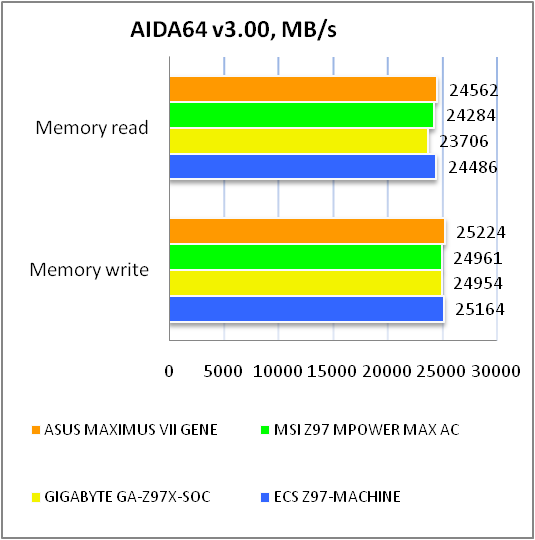

Окремо варто відзначити можливість зняття «скріншотів» у BIOS і підтримку російської мови.
