Огляд і тестування материнської плати ASUS M4A785TD-V EVO

Компанія AMD завоювала досить багато шанувальників, випустивши на ринок набори системної логіки середнього рівня за дуже демократичну вартість. Так, великою популярністю користуються материнські плати на основі AMD 780G, наприклад ASUS M3A78 PRO або GIGABYTE GA-MA78G-DS3H. Дані материнські плати пропонують досить високу функціональність за помірну ціну та дозволяють зібрати на їх основі досить потужні домашні ПК, також як і скромні «друкарські машинки», тому що мають інтегрований відеоадаптер. Помітивши зростаючу популярність в цьому сегменті ринку, компанія AMD вирішила підсилити свої позиції та випустила оновлену версію чіпсету - AMD 785G. Що ж нового приніс цей набір логіки в маси, ми розглянемо на прикладі материнської плати  з дуже гарною назвою ASUS M4A785TD-V EVO.

ASUS M4A785TD-V EVO

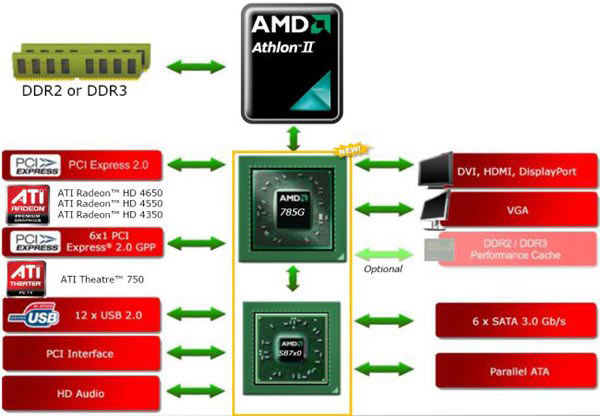

Однак про саму плату ми поговоримо трохи пізніше, зараз же давайте коротко розглянемо особливості нового чіпсету AMD 785G.

Отже, як ми сказали, новинка призначена для системних плат масового сегменту, розрахованих на процесори нового покоління. Разом з AMD 785G можна використати південні мости SB700, SB710 та SB750. Основна відмінність нового набору логіки полягає в застосуванні нового інтегрованого графічного ядра - AMD Radeon HD 4200. Воно відрізняється від свого попередника AMD Radeon HD 3200 підтримкою DirectХ 10.1 (Shader Model 4.1). Також, підтримується OpenGL 2.0. Крім того, у новій версії універсального декодера UVD2 апаратно реалізована можливість перекодування відео зі зміною роздільної здатності формату, включаючи формати відео високої чіткості. Список апаратно підтримуваних  форматів включає кодеки H.264, VC-1 та MPEG-2. До інших поліпшень належить підтримка HDMI 1.3а (AMD Radeon HD 3200 відповідав специфікації HDMI 1.2). Число потокових процесорів залишилося колишнім - 40. Для виробництва набору системної логіки AMD 785G використовується 55-нанометрова технологія, отже, і тепловиділення повинно залишитися невеликим. Максимальний об'єм виділюваної з ОЗП пам'яті для потреб адаптера становить 512 МБ.

Тепер подивимося, як все це реалізовано тайванськими інженерами у вигляді материнської плати ASUS M4A785TD-V EVO.

Поставка, специфікація, комплектація

ASUS M4A785TD-V EVO

Поставляється плата в гарній картонній коробці зеленого кольору. Її розміри не перевищують звичні габарити - це означає, що виробник позиціює ASUS M4A785TD-V EVO як продукт середнього класу. У правому нижньому куті ми бачимо рекламний логотип фірмової технології енергозбереження EPU-6 - з нею ми вже давно знайомі. А ось над ним розташований досі небачений нами логотип технології  GPU NOS. Ця фірмова технологія від ASUS дозволяє «розганяти» вбудоване графічне ядро.

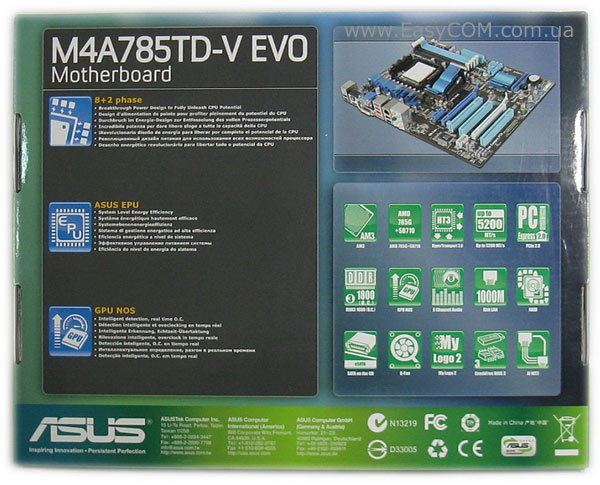

На звороті коробки, крім згаданих нами технологій EPU-6 й GPU NOS, виробник акцентує увагу на ще одній перевазі розглянутої материнської плати - 8+2-фазний дизайн стабілізатора живлення процесора. У правому верхньому куті присутня фотографія плати, що наочно відображає її зовнішній вигляд.

У комплекті з материнською платою ASUS M4A785TD-V EVO можна знайти:

  • 4 SATA-кабелі;
  • 1 IDE-кабель;
  • заглушку на задню панель корпусу;
  • посібник користувача та інструкцію зі швидкого встановлення;
  • наклейки на корпус;
  • диск з ПЗ та драйверами;
  • набір фірмових Q-Connectors.

В цілому, комплектація плати не виділяється будь-якими надмірностями, все необхідне для нормального використання системи є.

Специфікація:

Модель

ASUS M4A785TD-V EVO

Підтримувані процесори

Socket AM3: AMD Phenom II / Athlon II / Sempron 100 Series, підтримка 45 нм техпроцесу та технології Cool`n`Quiet

Набір системної логіки

AMD 785G + SB710

Частота системної шини Hyper Transport, МТ/с

5200 (HyperTransport 3.0)

Тип підтримуваної пам'яті

4 x DIMM, до 16GB, DDR3 1800/1600/1333/1066/800 MГц

Інтегроване графічне ядро

AMD (ATI) Radeon HD 4200 з підтримкою технології SidePort

Тип вбудованої пам'яті SidePort

128 МБ DDR3 на частоті 1333 МГц

Слоти розширення

2 x PCI Express 2.0 x16 (синій працює в режимі х16, сірий - у режимі х4)
1 x PCI Express x1
3 x PCI

Технологія CrossFireХ

Підтримується по формулі х16+х4, підтримується Hybrid CrossFire (тільки для Windows Vista)

Дискова підсистема

AMD SB710:
- 5 x SATA 3Гб/с
- 1 x UltraDMA 133/100/66 до 2 PATA-пристроїв
- 1 x eSATA 3Гб/с
Підтримка SATA RAID 0, 1, 10, 5, JBOD

Підтримка LAN

Гігабітний Ethernet-контролер Realtek RTL8112L

Звукова підсистема

Високоякісний 8-канальний аудіо кодек VIA VT1708S

IEEE 1394

Контролер VT6308P з підтримкою 1 порту на інтерфейсній панелі та ще 1 за допомогою виносної планки

USB

12 USB2.0/1.1 портів (6 на задній панелі)

Зовнішні порти I/O

1 x PS/2  порт для клавіатури
1 x D-Sub  порт
1 x DVI-D порт
1 x HDMI v1.3a порт
1 х eSATA порт
1 x optical S/PDIF вихід
1 x IEEE1394a порт
1 x LAN (RJ45) порт
6 x USB 2.0/1.1 портів
8-канальний звуковий порт

Внутрішні порти I/O

24-контактний роз’єм живлення ATX
4-контактний роз’єм живлення ATX 12V
1 х Роз’єм для вентилятора CPU
1 x IDE- роз’єм
1 x IEEE 1394a- роз’єм
1 x LPT-порт
1 x COM-порт
2 х роз’єми для підключення вентилятора
1 x S/PDIF вихід
3 x USB 2.0/1.1 порти
5 x SATA 3Гб/с
Роз’єм для передньої панелі

BIOS

8 Мбіт AMI BIOS, Pn 1.0a, DMI 2.0, Wf 2.0, SM BIOS 2.5, ACPI 2.0a
Підтримка технології ASUS EZ Flash 2 та ASUS CrashFree BIOS 3

Розміри, мм

305 х 244 (ATX)

Сайт виробника

http://www.asus.com/

Нові версії BIOS і драйверів можна скачати з офіційної сторінки.

Все цены на ASUS M4A785TD-V EVO

Специфікація тестуємої плати нас порадувала. Незважаючи на те, що позиціюється вона як рішення середнього рівня, список підтримуваного обладнання досить широкий. В першу чергу - це повна підтримка самих нових 2-х і 4-х ядерних процесорів виробництва AMD. З оперативною пам'яттю проблем також не виникає - підтримуються модулі DDR3 з частотою аж до 1800 МГц. Є навіть підтримка технології CrossFireХ, правда по формулі х16+х4, але, враховуючи рівень плати, це можна віднести до переваг. Непогані справи з підсистемою зберігання даних: SATA2, eSATA, IDE, IEEE 1394a, USB - присутні всі типи роз’ємів для підключення різних накопичувачів, а для жорстких дисків підтримуються режими RAID 0, 1, 10, 5, JBOD. Відсутність архаїчного FDD- роз’єму ми не враховуємо. З відеопідсистемою теж все в порядку - зображення можна вивести та через звичний порт D-Sub і через сучасний DVI і навіть через універсальний HDMI, причому останній, як ми вже відзначали, завдяки застосуванню нового графічного ядра перейшов на підтримку версії 1.3а, що дозволить передавати разом з відео та високоякісний багатоканальний цифровий звук.

Доповнять гарну картину неначебто б вже застарілі, але все ще багатоьм потрібні порти LPT та COM - їх можна винести на задню панель за допомогою спеціальних модулів, так що власники стареньких лазерних LPT-принтерів і сканерів будуть задоволені. Отже, специфікацію ми вивчили - вона досить значна, тепер перейдемо до безпосереднього огляду самої материнської плати.

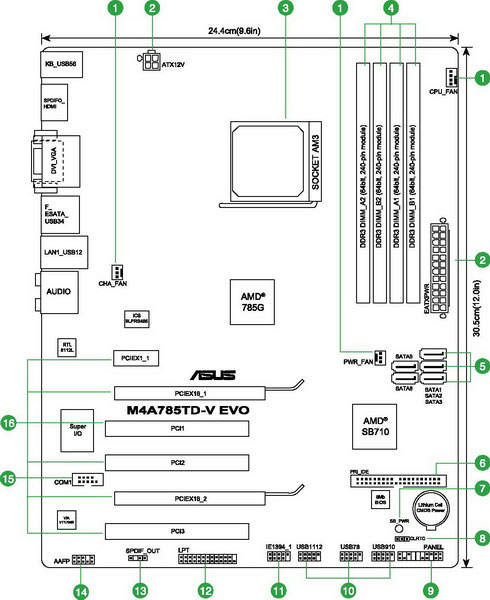

ASUS M4A785TD-V EVO

1

Роз’єми для процесорного вентилятора та двох корпусних.

9

Роз’єм передньої панелі

2

24-контактний роз’єм живлення ATX
4-контактний роз’єм живлення ATX 12В

10

USB- роз’єм

3

Процесорний роз’єм Socket AM3

11

Роз’єм IEEE 1394a

4

Слоти оперативної пам'яті DDR3

12

LPT-порт

5

Роз’єм SATA 2 3Гб/с

13

Цифровий аудіопорт S/PDIF

6

IDE- роз’єм

14

Аудіороз’єми передньої панелі

7

Світлодіодний індикатор живлення

15

COM-порт

8

Перемичка скидання налаштувань BIOS

16

Слоти розширення

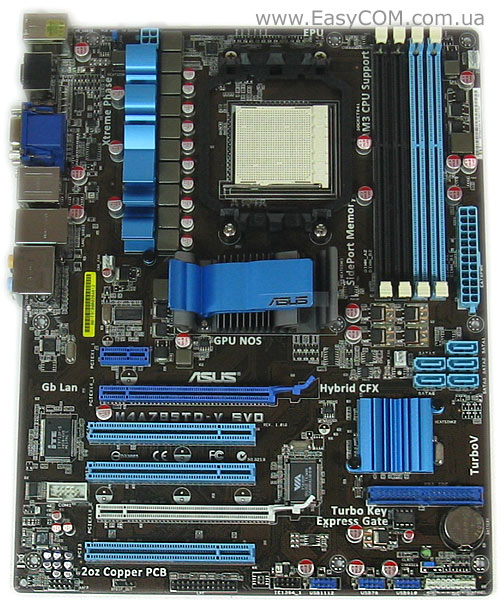

ASUS M4A785TD-V EVO

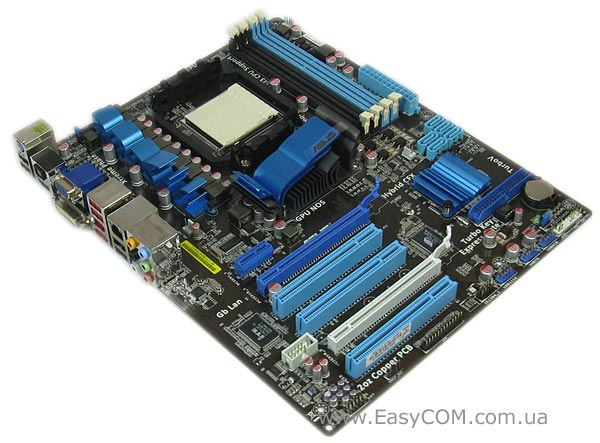

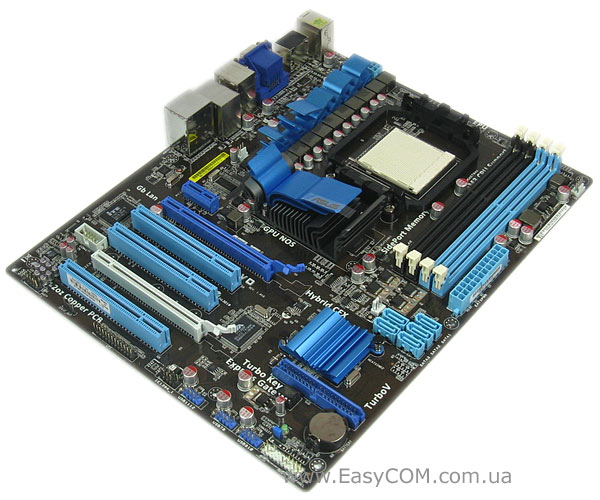

Кольорове оформлення тестуємої материнської плати підібрано добре - виглядає вона досить стильно та ефектно. Одразу ж привертають увагу досить габаритні сині радіатори на елементах плати, які гріються.

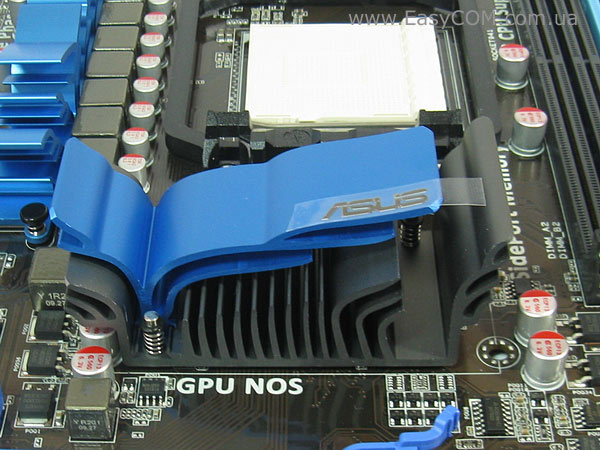

Центральний радіатор накриває північний міст AMD 785G. Він виконаний з алюмінію та має досить велику площу поверхні. Закріплений він «посиленими» шпильками з металевим стрижнем - це хоч і не гвинтовий спосіб кріплення, але все-таки краще, ніж стандартні пластикові засувки.

Як ми вже встигли відзначити на початку статті, одною з переваг ASUS M4A785TD-V EVO виробник називає 8+2 фазний стабілізатор живлення. Дійсно, ліворуч від процесорного роз’єму ми бачимо десять дроселів з феритовою серсерцевиною та стільки ж японських конденсаторів з твердим електролітом. Ви, напевно, помітили, що виробник застосовує тільки високоякісні компоненти. Силові транзистори дбайливо накриті синім алюмінієвим радіатором - про їх перегрів, думаємо, турбуватися не доведеться.

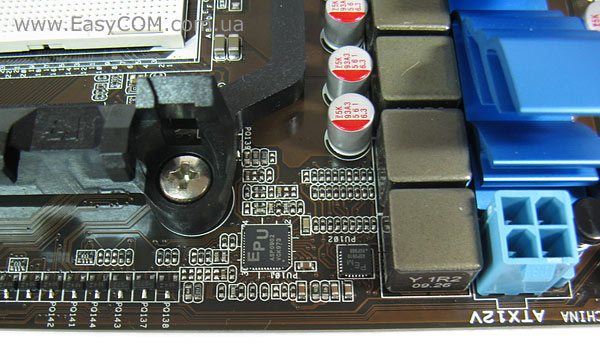

На останніх моделях материнських платах виробництва компанії ASUS застосовується фірмова технологія енергозбереження EPU-6. Для її реалізації на апаратному рівні застосовується спеціальний чіп, який за сумісництвом є  ШІМ-контроллером стабілізатора живлення. Тому згідно маркуванню ми не можемо визначити кількість його реальних фаз - нам залишається довіряти виробнику та рахувати дроселі. До речі, скажемо декілька слів і про саму технологію енергозбереження - за запевняннями виробника вона дозволяє зменшити енергоспоживання системи до 82%.

Зверніть увагу, що на платі застосований тільки 4-контактний роз’єм живлення ATX12V. Це, звісно ж, не критично, але 8-контактний був би краще, особливо при встановленні та розгоні потужного чотирьохядерного процесора.

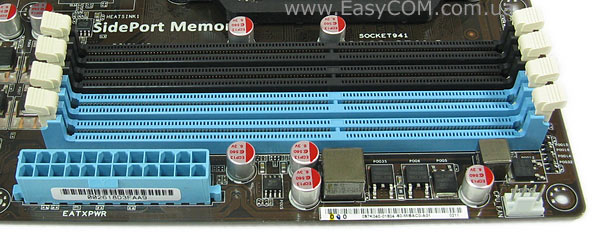

Материнська плата ASUS M4A785TD-V EVO може вмістити в собі до чотирьох модулів пам'яті стандарту DDR3. Підтримується робота у двоканальному режимі. Живлення підсистеми пам'яті, також як і процесора, здійснюється за допомогою фірмового чіпу EPU-6.

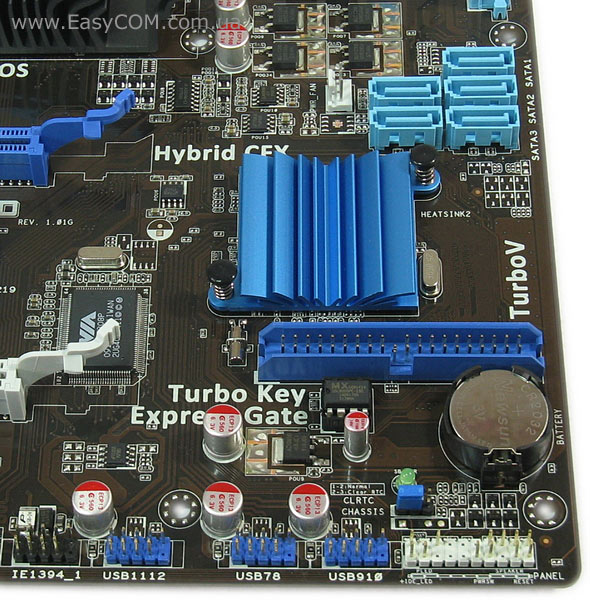

Розглянемо лівий нижній кут плати - традиційне місце розташування південного мосту. Власне, сама мікросхема SB710 накрита синім алюмінієвим радіатором - не дуже великим, але цього цілком достатньо. Розташування роз’єму IDE назвати вдалим складно, однак, враховуючи те, що використовуватися він навряд чи буде, з цим можна змиритися - головне, що він є та переписати дані зі старого IDE-вінчестера на новий SATA цілком можливо. Тут же відзначимо те, що для скидання налаштувань BIOS необхідно використати звичайну перемичку - спеціальних кнопок для цього не передбачено.

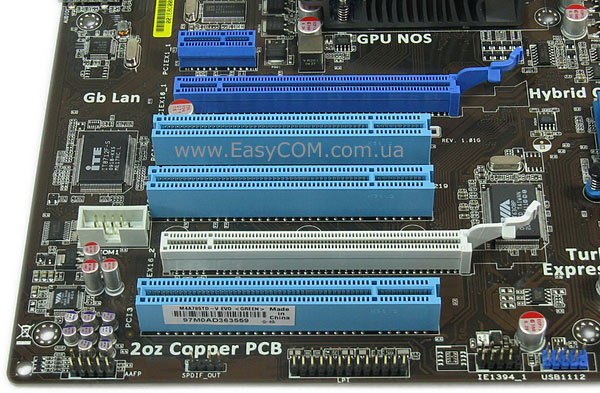

Слотів розширення на платі шість: два PCI-e x16, один PCI-e x1 і цілих три PCI. Їх розташування досить вдале - слоти для відеокарт (PCI-e x16) рознесені на достатню відстань щоб забезпечувати надходження свіжого повітря навіть при встановленні двох двослотових прискорювачів.

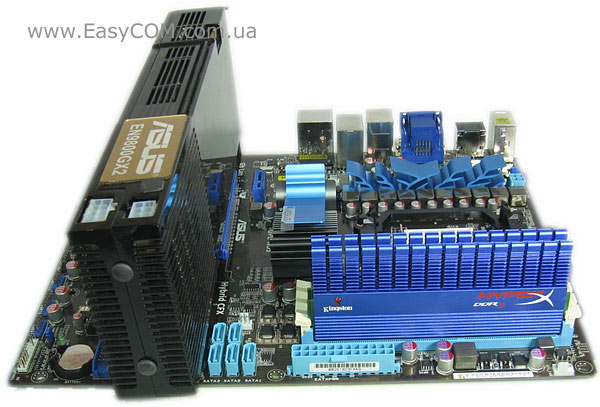

До речі, якщо встановити габаритний прискорювач, то він не буде перекривати ні засувки оперативної пам'яті, ні порти SATA2. Щоправда, він повністю накриє собою радіатор на південному мосту.

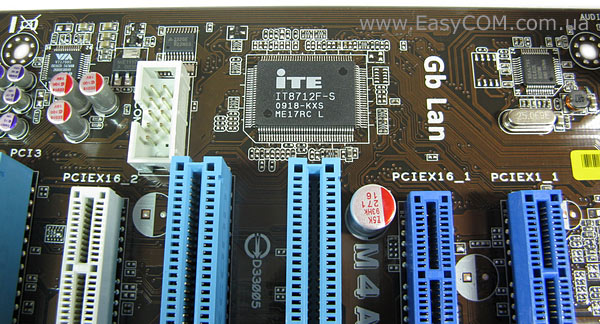

Ліворуч від слотів розширення розташувалися: гігабітний мережний контролер Realtek RTL8112L, чіп моніторингу системи ITE IT8712F-S і звуковий кодек VIA VT1708S. Тут же розташований роз’єм для виведення COM-порту.

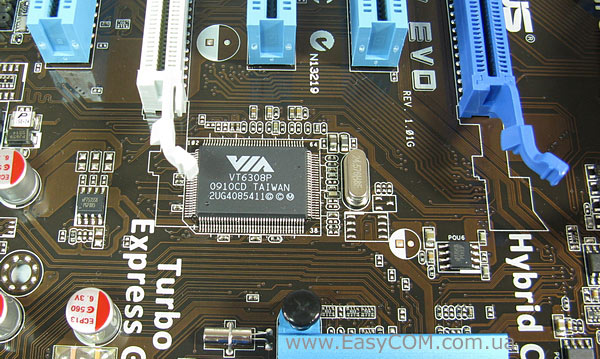

Контролер IEEE 1394a розташований праворуч від слотів розширення та представлений мікросхемою VIA VT6308P. Він підтримує до двох портів IEEE 1394a, один з яких в ASUS M4A785TD-V EVO винесений на задню панель.

Інтегрована відеопідсистема в тестируємої материнської плати досить потужна - як зазначено в специфікації. Нове графічне ядро AMD Radeon HD 4200 підтримує технологію SidePort, що саме і застосоване тайванськими інженерами в цьому випадку. Частково накрита радіатором, мікросхема пам'яті виробництва компанії Elpida забезпечує вбудовану відеокарту 128 МБ пам'яті стандарту DDR3, що працює на частоті 1333 МГц. Нагадаємо, що у випадку з попередником AMD Radeon HD 3200 найчастіше застосовувалася SidePort-пам'ять, що працює на частоті 667 МГц. Сподіваємося, що дворазовий приріст частоти пам'яті SidePort дуже позитивно позначиться на загальній продуктивності інтегрованої відеокарти.

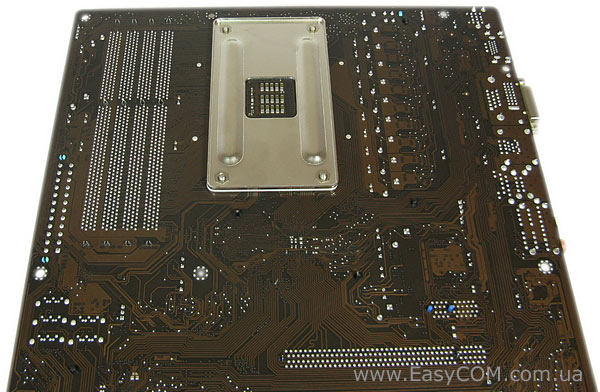

На звороті тестуєма плата нічим не відрізняється від всіх інших під платформу AMD. Ми бачимо звичну металеву опорну пластину, що запобігає вигину текстоліту при встановленні важких систем охолодження центрального процесора.

ASUS M4A785TD-V EVO

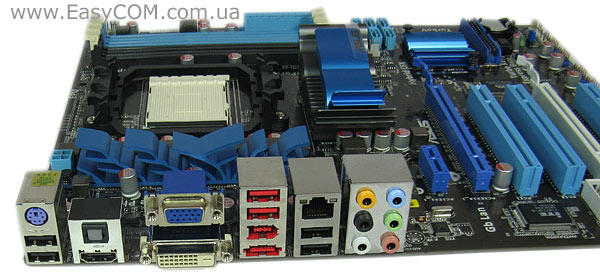

Задня панель в ASUS M4A785TD-V EVO має наступний набір інтерфейсних роз’ємів:

  • 1 x PS/2  порт для клавіатури;
  • 1 x D-Sub  порт;
  • 1 x DVI-D порт;
  • 1 x HDMI v1.3a порт;
  • 1 x optical S/PDIF вихід;
  • 1 x IEEE1394a порт;
  • 1 x LAN (RJ45) порт;
  • 1 х eSATA порт;
  • 6 x USB 2.0/1.1 портів;
  • 8-канальний звуковий порт.

Такого набору інтерфейсів буде достатньо для побудови універсальної мультимедійної або ігрової системи, а також сучасної продуктивної робочої станції.

BIOS

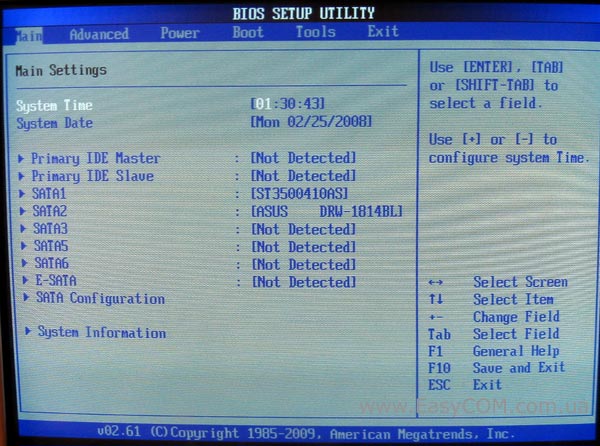

Прошивання BIOS в материнській платі ASUS M4A785TD-V EVO засноване на коді AMI. Використання коду American Megatrends Incorporated традиційно для всіх материнських плат від компанії ASUS. Зверніть увагу, оскільки порт eSATA організований не за допомогою стороннього чіпу, а силами південного мосту, то і конфігурується він разом з основними портами, а не в окремому меню. Ця ж особливість стосується і пріоритету завантаження.

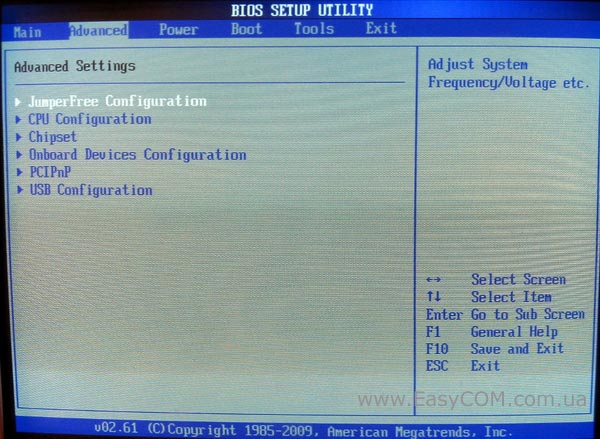

Налаштування, що стосуються розгону системи, зібрані в меню «JumperFree Configuration». Ми ж приведемо їх у вигляді таблиці.

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

Cool’n’Quiet
 Virtualization







Advanced Clock Calibration

Auto, All Cores, Per Core



Профілі авторазгону

Overclock Option

Auto, Overclock 2%, Overclock 5%, Overclock 8%, Overclock 10%



Частота інтегрованого графічного ядра

GPU Engine Clock

150-2000

1

Процесорний множник

Processor Frequency Multiplier

x4 – max

0,5

Множник північного мосту

CPU/NB Frequency

х4 – x20



Частота шини PCI Express

PCIE Clock

100 – 150 МГц

1

Частота шини HyperTransport

HT Link Frequency

 Від 200 МГц до 2600 МГц

200 МГц

Розрядність HyperTransport

HT Link Width

8, 16



Напруга шини HyperTransport

HT Over Voltage

Від 1,2 В до 1,35 В

0,015 В

Частота системної шини

CPU/HT Reference Clock

200-500 МГц

1

Дільник для пам'яті

Memclock Value

400 МГц, 533 МГц, 667 МГц, 800 Мгц.



Таймінги пам'яті



CAS, 1T/2T Command Timing, TwTr, RAS to CAS, Row Precharge, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS



Напруга на пам'яті

Memory Overvoltage

Від 1,5 В до 2,31 В

0,015 В

Напруга на північному мосту

Chipset Over Voltage

Від 1,1 В до 1,61 В

0,015 В

Напруга на південному мосту

SourthBridge Volt Control

Від +0,1 В до +0,3 В

0,1 В

Напруга на вбудованому контролері пам'яті

CPU VDDA Voltage

Від 2,5 В до 2,8 В

0,1 В

Напруга на процесорі

CPU Over Voltage

Від 1 В до 1,7 В

0,00625 В

Калібрування лінії живлення

LoadLine Calibration

Від 0% до 100%

3,225%

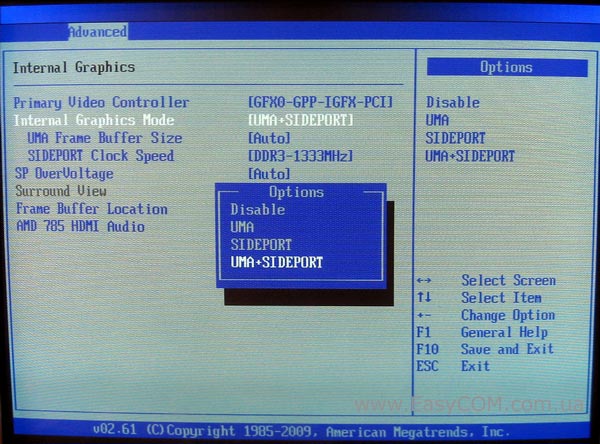

Також, досить цікавим виглядає меню «Internal Graphics», яке, як ви вже здогадалися, відповідає за налаштування інтегрованої відеокарти AMD Radeon HD 4200. Тут можна вибрати тип виділюваної пам'яті під потреби відеоадаптера:

  • UMA - стандартний для інтегрованих відеоадаптерів режим, коли відеопам'ять виділяється з ОЗП;

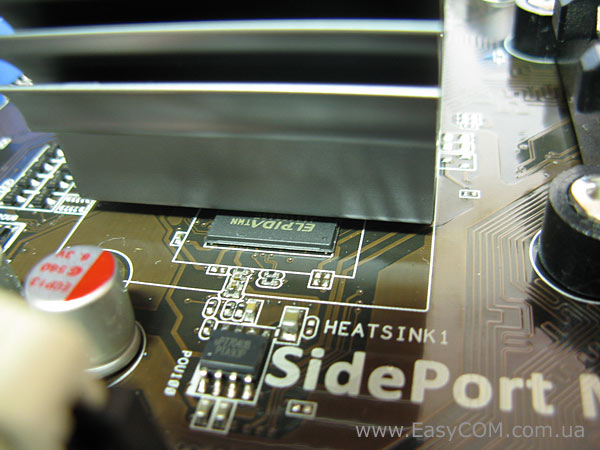

  • SIDEPORT - використання як відеобуфер розпаяного на материнській платі чіпа пам'яті Side Port. Нагадаємо, що це 128 МБ пам'яті стандарту DDR3, що працює на чаcтоті 1333 МГц;
  • UMA+SIDEPORT - комбінований режим, при якому одночасно використовується і модуль Side Port і частина оперативної пам'яті. Для досягнення оптимальної продуктивності ми рекомендуємо використати цей режим тільки тоді, коли частота роботи вашої оперативної пам'яті збігається з частотою роботи мікросхеми Side Port.

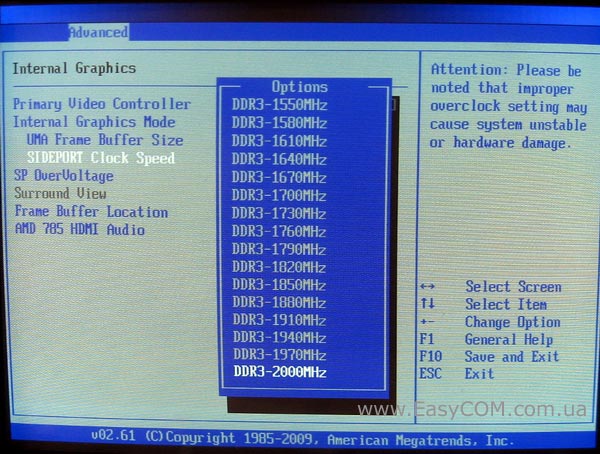

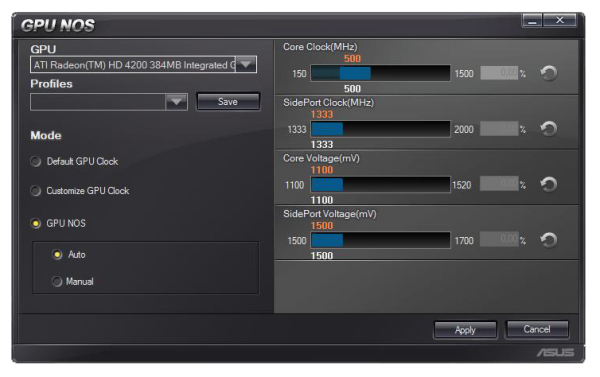

До речі про останній - ніхто не казав, що частоту модуля SidePort не можна змінити. В даному меню ви можете вибрати частоту його роботи в діапазоні від 1333 МГц до 2000 МГц.

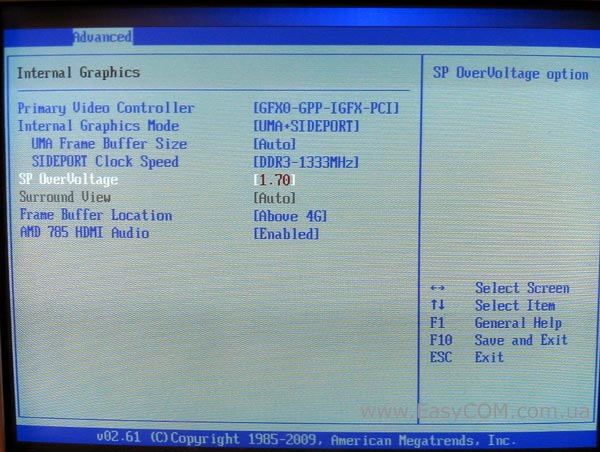

А для досягнення більш стабільної роботи ви можете спробувати підняти напругу на чіпі пам'яті. У вашому розпорядженні три значення: 1,5 В (стандарт), 1,6 В і 1,7 В.

Нагадаємо, що AMD Radeon HD 4200 підтримує інтерфейс HDMI 1.3a, що дозволяє передавати звук високої чіткості. Включити або відключити цю функцію ви можете все в тому ж меню «Internal Graphics».

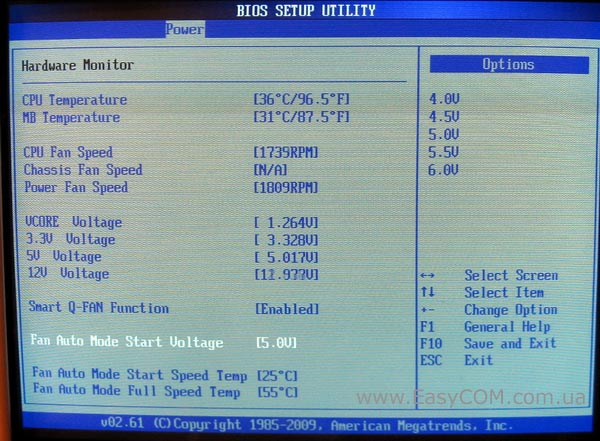

В меню «Hardware Monitor» є можливість подивитися температуру центрального процесора та системної плати, перевірити швидкість обертання вентиляторів, а також проконтролювати напругу на ядрі процесора та основних ліній живлення. Також, в цьому меню надана можливість керування процесорним кулером і корпусними вентиляторами.
