Огляд материнської плати ASUS M3N WS

26-02-2009

Цього разу до нас потрапила досить цікава модель материнської плати на системній логіці з інтегрованим відеоприскорювачем NVIDIA GeForce 8200 і зі слотом PCI-X. На чіпсеті GeForce 8200 у компанії ASUS є сім пропозицій і більшість з них виконане у форм-факторі Micro ATX і тому вони більше претендують на застосування в домашніх кінотеатрах або невеликих мультимедійних центрах. Але ось модель ASUS M3N WS, саме навпаки, призначена для серйозної роботи, тому що входить у серію «Workstation» і розрахована на більш професійну аудиторію.

ASUS M3N WS

Специфікація материнської плати ASUS M3N WS:

Виробник

ASUS

 Модель

M3N WS

Чіпсет

NVIDIA GeForce 8200
Міст PCI-X: NEC uPD720404

Процесорний роз’єм

Socket AM2+

Підтримувані процесори

AMD Phenom FX /Phenom X4/Athlon X2/Sempron

Системна шина

HyperTransport 3.0 підтримуюча до 5600 МТ/c
2000 / 1600 МТ/c для AM2 CPU

Використовувана пам'ять

DDR2 1066/800/667/533 МГц
DDR2 1066 підтримується тільки AM2+ CPU

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCIe x16 (шина PCIe 2.0 / 1.0)
2 x PCIe x1
2 x PCI
1 x PCI-X

VGA

Інтегроване графічне ядро NVIDIA GeForce 8-ї серії з підтримкою DirectХ10 і Hybrid SLI
Максимальний об'єм використовуваної пам'яті 512 МБ
Підтримка інтерфейсу HDMI з HDCP з максимальною роздільною здатністю 1920x1200
Підтримка DVI з роздільною здатністю 1920х1200 @60 Гц
Підтримка D-Sub з максимальною роздільною здатністю 1920x1440 @75 Гц

Дискова підсистема

Південний міст підтримує:
6 x Serial ATA 3.0Гб/с з RAID 0,1,5,10,JBOD
1 x Ultra DMA 133/100/66/33

Звукова підсистема

HDA кодек 8-канального звуку Realtek ALC888

Підтримка LAN

2 контролери Realtek 8111C Gigabit LAN (10/100/1000 МБіт/с)

IEEE 1394

Контролер Agere FW3227 підтримує 2 x 1394a порти

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Радіатори з тепловою трубкою

Роз’єм для вентиляторів

1 x CPU
3 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 порт для підключення клавіатури
1 x S/PDIF коаксіальний
1 x S/PDIF оптичний
1 х HDMI
1 x D-sub вихід
6 x USB 2.0
2 x LAN (RJ45)
6 аудіо роз’ємів

Внутрішні порти I/O

6 x USB
6 х SATA
1 x IDE
1 x FDD
1 х S/PDIF вихід
1 х COM
2 x IEEE 1394a
1 x CD вхід
Аудіо роз’єм фронт-панелі
Роз’єм системної панелі

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a

Можливості розгону

Зміна частоти: FSB, HT, PCIE, пам'ять.
Зміна напруги: процесор, пам'ять, чіпсет, шина HT.

Комплектація

6 x SATA кабелів
1 x перехідник живлення SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD
1 x індикатор POST-кодів
Модуль з роз’ємами IEEE 1394a і двома роз’ємами USB
Перехідник з HDMI на DVI
Набір перехідників ASUS Q-connector (System, USB, IEEE 1394a)
Заглушка Q-Shield
Інструкція і керівництво до материнської плати
DVD з утилітами та драйверами для Windows Vista і Windows XP

Фірмові технології

G.P. діагностична карта
ASUS Q-Fan 2
ASUS AI Gear 2
ASUS AI Nap
ASUS MyLogo 2
ASUS EZ Flash 2
ASUS AI NET2
CrashFree BIOS 3
Q-Connector
ASUS AI Quiet

Форм-фактор Розміри, мм

ATX
305 x 245

Сайт виробника

http://www.asus.com/

Драйвера і нову версію BIOS для ASUS M3N WS можна скачати тут.

ASUS M3N WS

Материнська плата ASUS M3N WS упакована в картонну коробку темно-зеленого кольору. На коробці підкреслюється підтримка нових процесорів Phenom і Phenom FX, а також неймовірно великі можливості при організації дискової підсистеми.

ASUS M3N WS

Саме упаковка виконана дуже якісно, як для продукту преміум класу. Лицьова частина упаковки розкривається на подобі «книжки» і на розвороті можна побачити опис і перелічені основні технології та функцій, які підтримуються платою. З них можна виділити підтримку Hybrid SLI, що може працювати в режимі прискорення графічної підсистеми GeForce Boost і в режимі енергозбереження HybridPower. Крім того, відзначається наявність HDMI-виходу і незвичної додаткової плати з індикатором POST кодів.

ASUS M3N WS

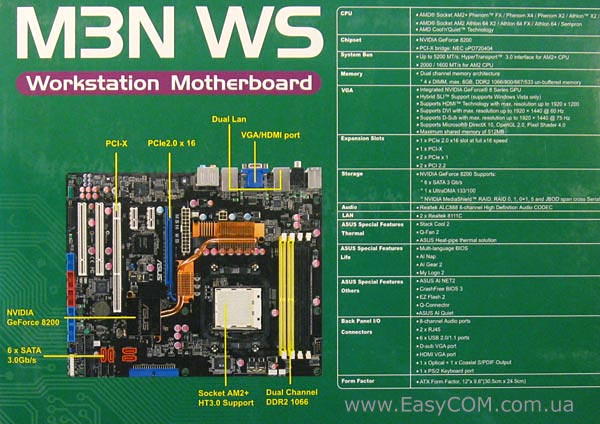

На звороті упаковки є фото материнської плати ASUS M3N WS і її специфікація.

ASUS M3N WS

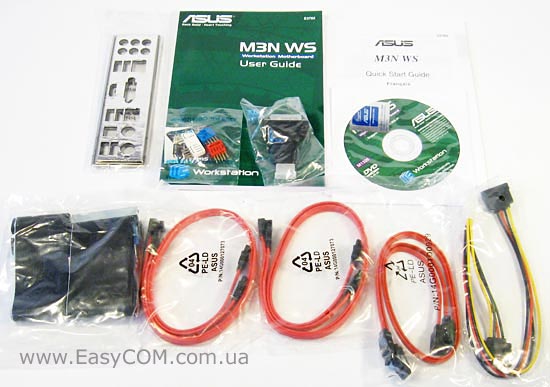

У комплекті з материнською платою ASUS M3N WS маємо:

  • 6 x SATA кабелів
  • 1 x перехідник живлення SATA
  • 1 x UltraDMA 133/100/66 кабель
  • 1 x FDD
  • Перехідник з HDMI на DVI
  • Набір перехідників ASUS Q-connector (System, USB, IEEE 1394a)
  • Заглушка Q-Shield
  • Інструкція і керівництво до материнської плати
  • DVD з утилітами і драйверами для Windows Vista і Windows XP

Модуль з роз’ємами IEEE 1394a і двома роз’ємами USB

ASUS M3N WS

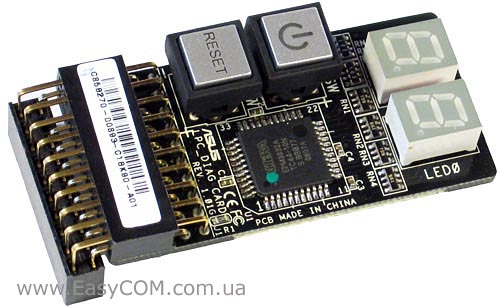

Рідкістю у комплекті поставки можна назвати наявність плати з індикатором POST-кодів і кнопками включення та перезавантаження. Цю плату передбачається підключати при необхідності до TPM-роз’єму на материнській платі.

ASUS M3N WS

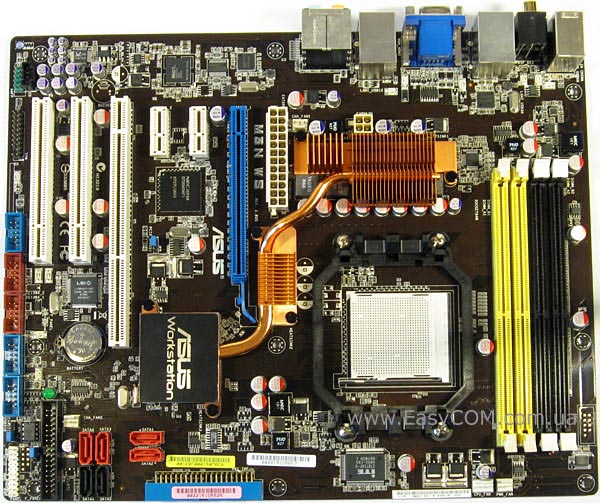

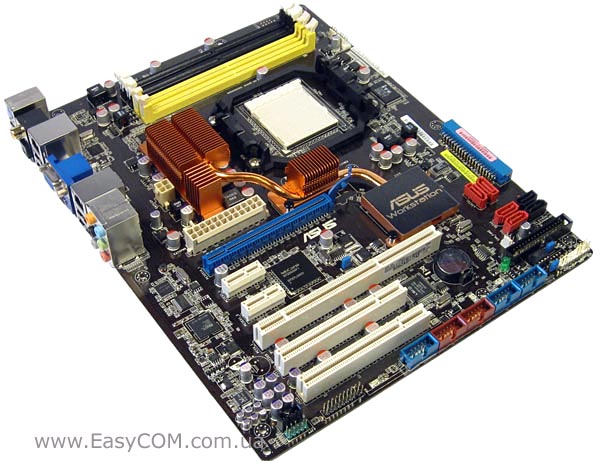

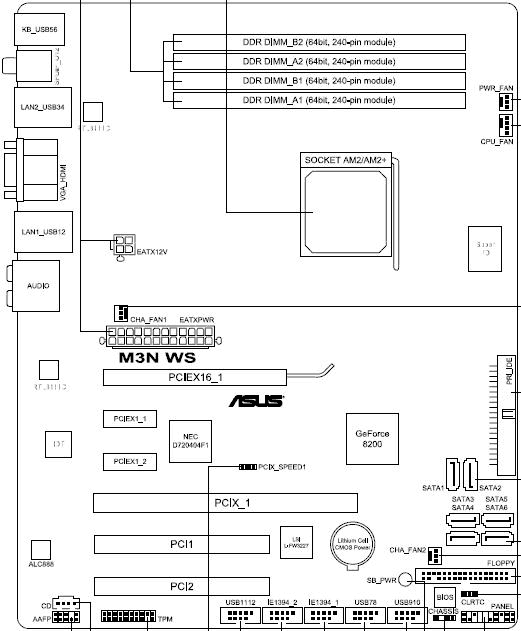

Материнська плата ASUS M3N WS має дуже незвичайний дизайн через те, що слоти оперативної пам'яті розташовані горизонтально, вгорі плати. Хоча в цьому випадку це навряд чи обумовить великий вплив на охолодження компонентів, але може полегшити доступ до процесорного сокету. А ось розташування роз’ємів живлення вийшло менш вдалим - 24-контактний роз’єм розміщений прямо по середині плати тому шлейф буде складніше влагоджувати, ніж звичайно. Крім того, живлення процесора здійснюється не за допомогою 8-контактного, а через 4-контактний роз’єм ATX12V, що також розміщений не скраю.

ASUS M3N WS

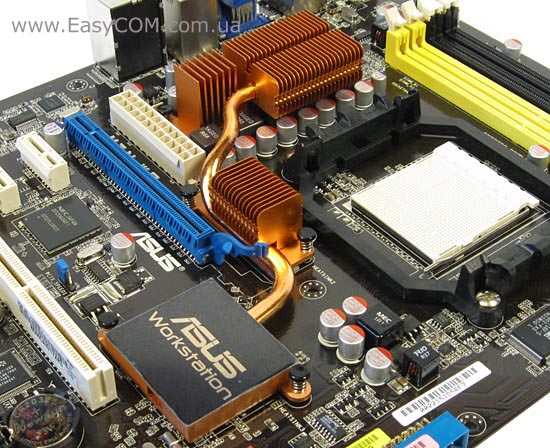

Перевагою ASUS M3N WS є мідна система охолодження на тепловій трубці. Вона відводить тепло від чіпсета і MOSFET вузла стабілізації живлення процесора. Також незвичайно виглядає наявність проміжного радіатора, що слугує для розсіювання тепла і фіксації теплової трубки. Тестування показало, що радіатор здатний дуже добре справлятися зі своїми обов'язками, тому що під час тестування він був просто теплим. З позитивних моментів також можна відзначити, що ASUS M3N WS укомплектована тільки конденсаторами надійного полімерного типу та дроселями з феромагнітною серцевиною.

ASUS M3N WS

Деяких неприємностей при підключенні пристроїв може надати роз’єм IDE, що розпаяний паралельно текстоліту, тому у вже зібраних компактних корпусах до нього буде дуже складно підключити шлейф. У такому випадку можемо порадити приєднати шлейф до роз’єму ще до монтажу материнської плати, а при необхідності відключати лише роз’єм від самого пристрою.

Дискову підсистему на материнській платі ASUS M3N WS початково можна організувати за допомогою шести портів Serial ATA 3.0Гб/с з можливістю організації RAID масивів 0, 1, 5, 10 і JBOD, а також порту IDE для двох пристроїв. Портів USB на ASUS M3N WS дванадцять, при цьому шість з них внутрішні. Крім того на платі є COM-порт і підтримка FDD. Контролер Agere FW3227 забезпечує роботу двох внутрішніх портів IEEE 1394a (FireWire). Наявність чергового живлення на материнській платі можна проконтролювати за допомогою невеликого зеленого світлодіода, що знаходиться майже в нижньому правому куті.

ASUS M3N WS

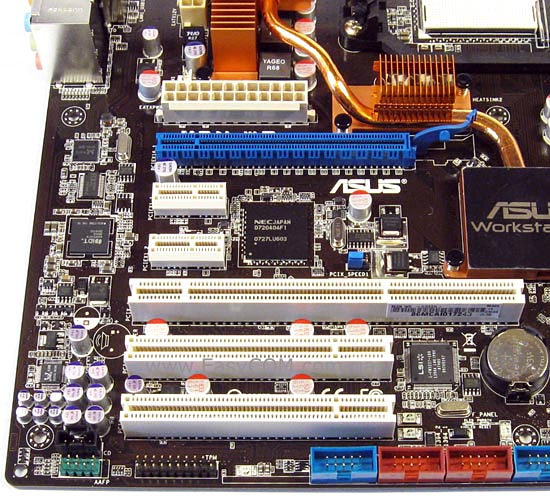

На материнській платі ASUS M3N WS є один слот PCIE х16 з підтримкою шини PCI Express 2.0, два слота PCIE х1, два PCI і, саме цікаве, реалізована підтримка одного слота PCI-X. Довгий слот PCI-X, підтримуваний додатковим контролером NEC D720404F1, застосовується для підключення таких карт розширення як високошвидкісні LAN, SCSI-RAID і інших «професійних» пристроїв.

Аудіопідсистема ASUS M3N WS заснована на 8-канальному HDA-кодеку Realtek ALC888, роз’єм фронт-панелі якого підтримує обидва типи підключення HDA і AC'97. Крім того, на материнській платі є ще два гігабітних мережних контролери Realtek 8111C Gigabit LAN.

ASUS M3N WS

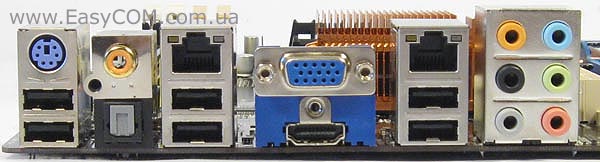

На задню панель виведені наступні порти: PS/2 для клавіатури, шість роз’ємів USB, коаксіальний і оптичний S/PDIF вихід, VGA і HDMI-виходи, два роз’єми RJ45 для мережних з'єднань і шість audio-роз’ємів для 8-канального звуку.

Також не забуваємо, що DVI-роз’єм підтримується материнською платою через перехідник. А також додатково за допомогою модулів на задню панель корпусу можна вивести два порти USB і один IEEE 1394a.

ASUS M3N WS

Крім 4-контактного роз’єму для процесорного кулера, на материнській платі ASUS M3N WS є ще три 3-контактних роз’єми для корпусних вентиляторів. Причому можна помітити, що всі роз’єми розташовані зручно для підключення вентиляторів, з різних сторін плати.

BIOS

У материнській платі ASUS M3N WS використовується Phoenix - Award BIOS з досить великим набором налаштувань, необхідних для тонкого налаштування та розгону.

Параметр

Назва меню

Діапазон

Крок

Відключення технологій процесора

AMD Cool'n'Quiet
Virtualization





Розгін системи

Overclock Options

3, 5, 8, 10%



Динамічний розгін

N.O.S. Option

3, 5, 8, 10%



Напруга на процесорі (Athlon)

CPU VTT Voltage

0,8 - 1,675

0,0125 В

Напруга на ядрі процесора (Phenom)

CPU Voltage

0,775 - 1,55 В

0,0125 В

Напруга на вбудованому в процесор північному мосту (Phenom)

CPU-NB Voltage

0,775 - 1,55 В

0,0125 В



VDDNB

від +12,5 мВ до +312 мВ

12,5 мВ і 100 мВ



VDDA Voltage

2,622; 2,728; 2,83



Напруга на модулях пам'яті

Memory Voltage

1,8 – 2,5 В

0,02 В

Рівень сигналів на шині HyperTransport

HT Voltage

1,2 - 1,5 В

0,02 В

Напруга живлення на чіпсеті

NB Core Voltage

1,10 - 1,22 В



Опорна частота

CPU Frequency

200-600 МГц

1

Частота шини PCI Express

PCIE Clock

100-200 МГц

1

Процесорний множник

CPU Multiplier

5-max

1
 0,5 (для Phenom)

Частота вбудованого контролера пам'яті

CPU-NB Multiplier

5-9

1

Частота пам'яті

Memory Clock Frequency

533/667/800/1066

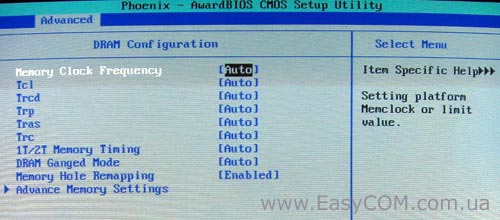

Налаштування таймінгів пам'яті

DRAM Timing Mode

Tcl, Trcd, Trp, Tras, 1T/2T, Trc

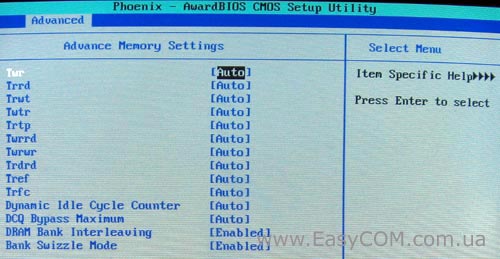

Налаштування підтаймінгів пам'яті

Advance Memory Setting

Twr, Trrd, Trwt, Twtr, Trtp, Twrrd, Twrwr, Trdrd, Tref, Trfc



Частота шини HyperTransport

K8 - NB HT Speed

200 - 1800 МГц

200

Розрядність шини HyperTransport

K8 - NB HT Width

8, 16 біт

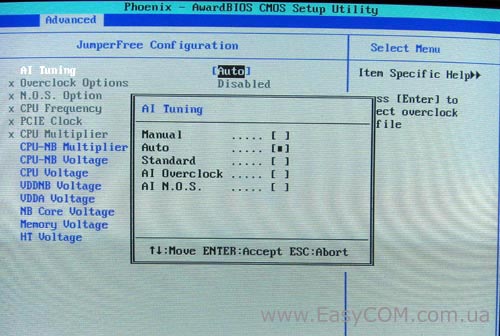

Розгін процесора можна здійснювати різними способами, як вручну, так і за допомогою фірмових функцій «AI Overclock» і «AI N.O.S.».

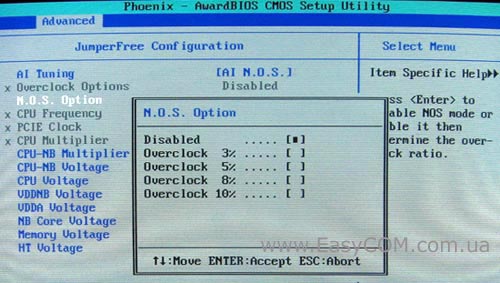

Функцію динамічного розгону «AI N.O.S.» зараз не так часто можна зустріти на інших материнських платах, але на ASUS M3N WS таке налаштування присутнє.

Для підвищення стабільності є деякі налаштування, що дозволяють збільшити напругу на компонентах. Звичайно, ASUS M3N WS - це материнська плата не для самих запеклих ентузіастів, але певні можливості для підняття стабільності добре розігнаної платформи є.

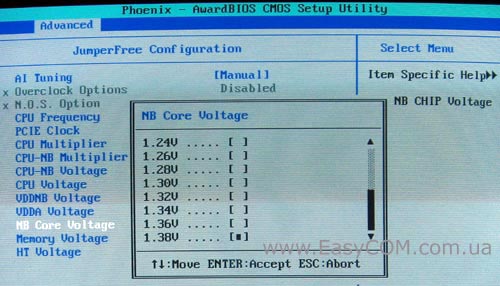

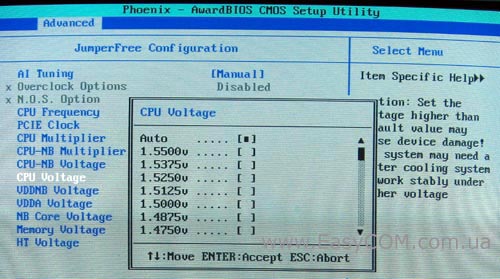

Так, напругу живлення процесора можна збільшити до 1,55 В, а на північному мосту до 1,38 В. При цьому крок в обох налаштуваннях підібраний оптимально.

Як звичайно, на ASUS M3N WS є можливість для тонкого підстроювання основних затримок (таймінгів) і другорядних затримок (підтаймінгів) оперативної пам'яті.

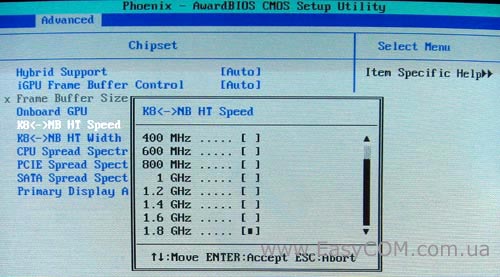

У налаштуванні «K8 - NB HT Speed» можна змінити частоту шини HyperTransport.

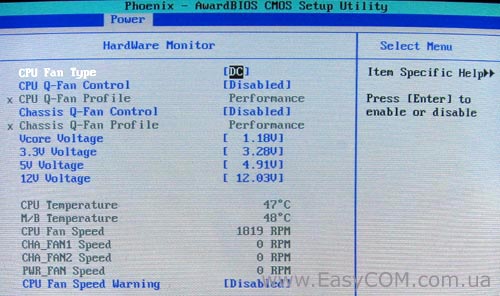

У вікні Hardware Monitor можна стежити за:

  • температурою процесора та материнської плати;
  • швидкістю обертання процесорного кулера і трьох корпусних вентиляторів;
  • напругою на лініях живлення 3.3В, 5В, 12В і ядрі процесора.

Також, у цьому розділі можна активувати функції автоматичного керування швидкістю обертання вентилятора «CPU Q-Fan Control» для процесорного кулера і «Chassis Q-Fan Control» для двох корпусних вентиляторів. Співвідношення інтенсивності охолодження і гучності в обох випадках можна задавати шляхом вибору профілю.

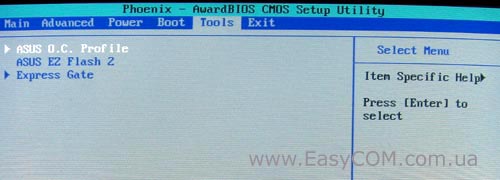

У передостанньому розділі «Tools» можна знайти утиліту для перепрошивання BIOS ASUS EZ Flash 2. Тут же можна зберегти вдалі налаштування BIOS у профіль і змінити час очікування (показ заставки) Express Gate Lite.

Можливості розгону

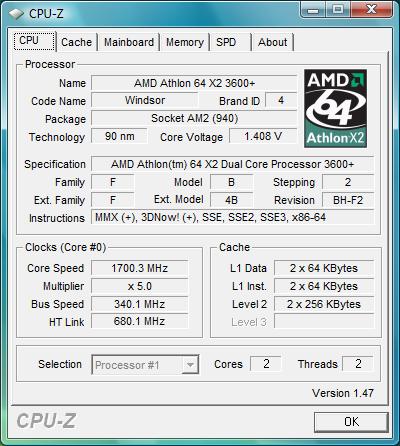

Тактовий генератор материнської плати ASUS M3N WS з двоядерним процесором зміг запрацювати на частоті 340 МГц, що можна вважати відмінним результатом.

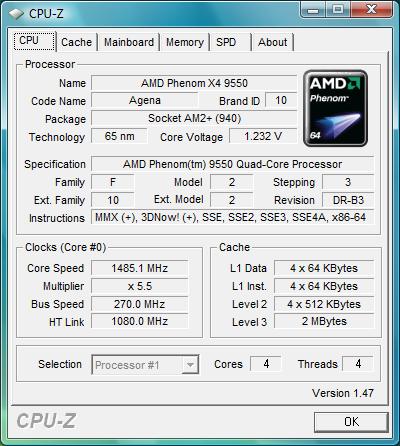

На чотирьохядерному процесорі Phenom система розігналася до 270 МГц, що теж дуже добре.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR2-800 1024 МБ Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 МБ SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

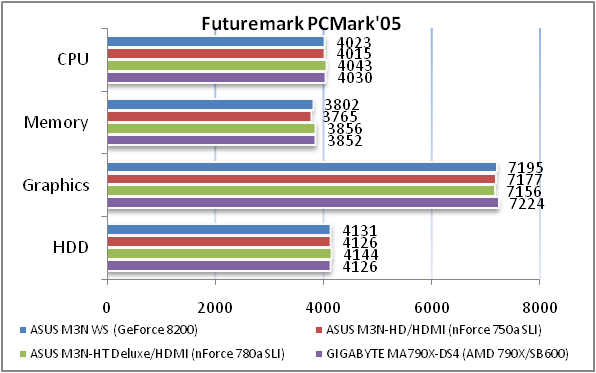

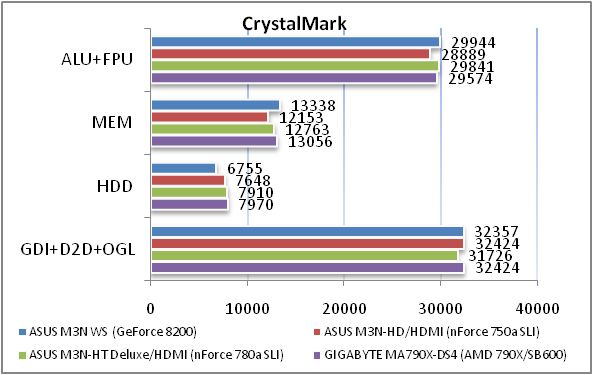

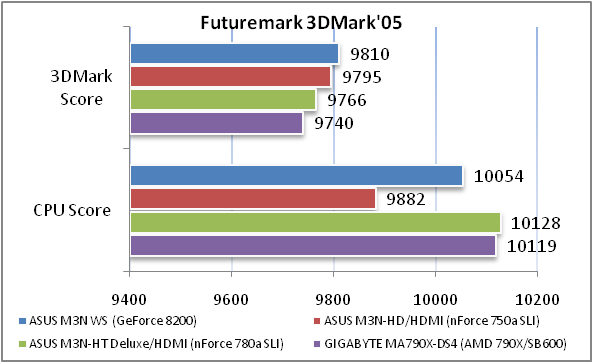

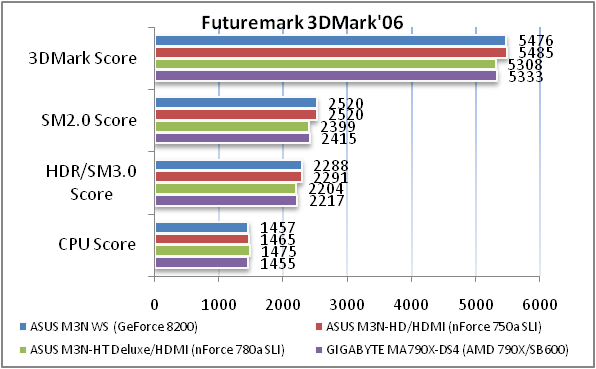

Материнська плата ASUS M3N WS за рівнем продуктивності не виділяється серед рішень цього ж класу.

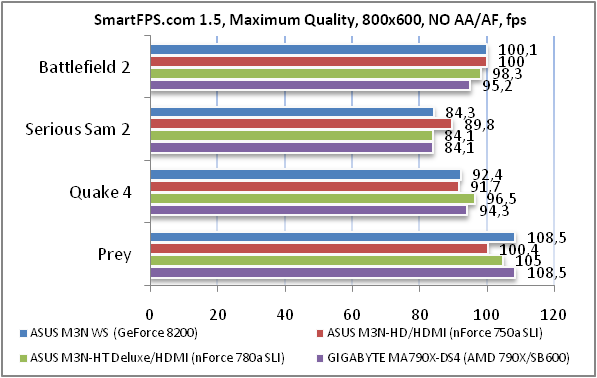

Тестування материнської плати ASUS M3N WS на інтегрованому відеоприскорювачі NVIDIA GeForce 8200

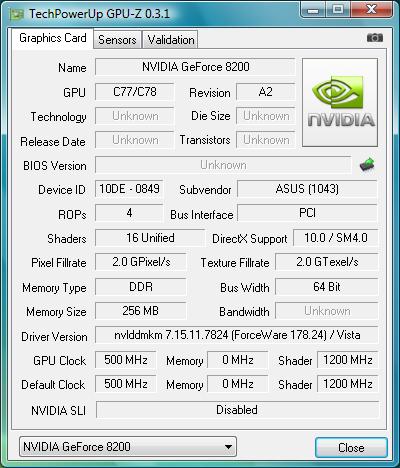

Вбудований графічний прискорювач NVIDIA GeForce 8200 працює на частоті 500 МГц, має 16 уніфікованих конвеєрів і 4 блоки ROP, а також підтримує DirectХ 10/SM4.0. До переваг GeForce 8200 можна віднести підтримку технології  Hybrid SLI, що у простої дозволяє відключати зовнішню відеокарту і тим самим заощаджувати електроенергію. Більш докладно про результати тестування технології Hybrid SLI можна довідатися в огляді материнської плати ASUS M3N78-EMH HDMI.

Тестування інтегрованого прискорювача ми проводили з процесором Phenom X4 9550, що за рахунок більшої пропускної здатності шини HyperTransport, показує більш високі результати.



ASUS M3N WS

ASUS M3N-HD/HDMI

GIGABYTE GA-MA78GPM-DS2H

GIGABYTE GA-MA78GPM-DS2H

BIOSTAR GF8200 M2+



NVIDIA GeForce 8200

NVIDIA nForce 750a SLI

Radeon HD 3200 + SidePort

Radeon HD 3200

NVIDIA GeForce 8200

PCMark'05

Graphics

2803

2735

3607

3313

2762

Futuremark 3DMark'05

3DMark Score

2348

2273

3676

3256

2234

CPU Score

13324

12977

13632

13504

13597

Futuremark 3DMark'06

3DMark Score

1210

1171

1694

1506

1228

SM2.0 Score

408

394

540

490

386

HDR/SM3.0 Score

436

422

652

566

399

SmartFPS.com 1.8 ( NO AA/AF), fps

Battlefield 2 800x600

43,7

43,2

63,1

60,8

43,1

Battlefield 2 1024х768

36,7

32,4

49

47

32,2

Serious Sam 2 800x600

40,6

40,4

51

48,4

38,2

Serious Sam 2 1024х768

31,5

31

37,7

35,4

30,6

Quake 4 800x600

27,3

25,9

33,6

31,6

25,5

Quake 4 1024х768

19,1

18,1

26,2

24,42

13,3

Prey 800x600

38,3

37,4

42,9

39,5

37,4

Prey 1024х768

27,5

26,9

33,1

30,5

27,1

Інтегрований відеоприскорювач NVIDIA GeForce 8200 має дуже високу, як для вбудованого рішення продуктивність. На ньому цілком можна запустити деякі сучасні ігри на низькій роздільній здатності. У той же час Radeon HD 3200 виглядає дещо більш переконливо, маючи приблизно 20% перевагу.

Тестування звукового тракту на основі кодека Realtek ALC888

Загальні результати (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.09, -0.12

Дуже добре

Рівень шуму, дБ (А)

-85.6

Добре

Динамічні діапазон, дБ (А)

85.5

Добре

Гармонійні викривлення, %

0.131

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.8

Погано

Інтермодуляційні викривлення + шум, %

0.256

Середньо

Взаємопроникнення каналів, дБ

-83.5

Дуже добре

Інтермодуляції на 10 кГц, %

0.305

Середньо

Загальна оцінка



Добре

32-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.12, -0.22

Дуже добре

Рівень шуму, дБ (А)

-87.9

Добре

Динамічні діапазон, дБ (А)

86.2

Добре

Гармонійні викривлення, %

0.0036

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.7

Середньо

Інтермодуляційні викривлення + шум, %

0.014

Дуже добре

Взаємопроникнення каналів, дБ

-82.0

Дуже добре

Інтермодуляції на 10 кГц, %

0.016

Дуже добре

Загальна оцінка



Дуже добре

Обв'язка кодека Realtek ALC888 на ASUS M3N WS виконана досить якісно.

Висновки

За задумом материнську плату ASUS M3N WS передбачається використовувати для робочих станцій або навіть серверів початкового рівня. Основною її особливістю є наявність слота PCI-X, що має високу пропускну здатність, що дозволяє підключати високошвидкісні карти розширення. Не варто забувати і про наявність потужного вбудованого графічного ядра GeForce 8200 з підтримкою DirectХ 10 і технології Hybrid SLI.

Незважаючи на «робочий» характер ASUS M3N WS у її BIOS є достатня кількість налаштувань для розгону. Як показало тестування, ця материнська плата має гарний оверклокерський потенціал.

З недоліків даної моделі можна відзначити лише не дуже зручний для підключення живлення дизайн плати та відсутність 8-контактного роз’єму живлення процесора.

Позитивні якості:

  • відносно продуктивне графічне ядро GeForce 8200 з підтримкою DirectХ 10;
  • наявність слота PCI-X;
  • підтримка Hybrid SLI (GeForce Boost і більш перспективної HybridPower);
  • гарні можливості розгону;
  • додаткова (G.P.) карта для діагностики;
  • встановлені тільки конденсатори полімерного типу;
  • підтримка шини Hyper Transport 3.0;
  • підтримка шини PCI Express 2.0;
  • досить ефективна система охолодження;
  • 12 портів USB.

Недоліки:

  • відсутність LPT;
  • не дуже зручний дизайн плати;
  • 4-контактний роз’єм живлення процесора.
