Материнська плата ASUS M2NBP-VM CSM

11-07-2007

Продовжуємо огляд серії материнських плат середнього цінового діапазону – сьогодні розглянемо можливості ASUS M2NBP-VM CSM, розробленої в рамках програми Commercial Stable Image Platform. Дане рішення має на увазі, що ключові компоненти комп'ютерних систем, орієнтованих на корпоративний ринок, не будуть піддаватися істотним змінам протягом 12 місяців та мають володіти сумісно з середніми швидкісними показниками, підвищеною стабільністю роботи.  Материнська плата, яку розглядаємо, та має чіпсет з оригінальною назвою NVIDIA Quadro NVS 210S, є професійним рішенням, як у плані інтегрованого відео чіпа, так і всієї зв'язки північний, південний міст у цілому. Проте, по суті і можливостях, дана модель практично близнюк, за винятком дрібних деталей, материнської плати ASUS M2NPV-VM. Таке перетворення, давно відомої реалізації з самими затребуваними можливостями і характеристиками, дало поштовх провести аналогію між даними материнськими платами, щоб допомогти недосвідченому споживачу підібрати собі основу для систем на базі процесорів AMD.

Технічні характеристики

Виробник

ASUS

Модель

M2NBP-VM CSM

Північний міст

NVIDIA Quadro NVS 210S

Південний міст

nForce 430

Процесорний роз’єм

Socket AM2

Процесори, які підтримуються

AMD Athlon 64 X2 / Athlo 64 FX / Athlon 64 / Sempron

Системна шина, МГц

HyperTransport 2000/1600 MT/s

Пам'ять, яка використовується

DDR2 800/667/533

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8GB

Слот розширення

1 x PCI Express x16
1 x PCI Express x1
2 x PCI

Графіка

Інтегрований  GeForce 6 GPU
 Подвійний  VGA вихід  RGB і DVI-D.
Мax. Роздільна здатність1920x1440 (@ 75Hz) для RGB моніторів.

Дискова підсистема

NVIDIA nForce 430 підтримує:
 2 x Ultra DMA 133 / 100/66/33 інтерфейс (сумарно чотири жорсткі диски)
 4 x Serial ATA 3.0Гб/с із підтримкою RAID 0, 1, 0+1, 5 & JBOD конфігурацій

Звукова підсистема

ADI AD1986A High Difinition Audio 5.1 channel CODEC (S/ PDIF-Out)

Підтримка LAN

NVIDIA nForce 430 вбудований Gigabit MAC c зовнішнім PHY контролером Marvell

Інші контролери

-

Живлення

24-контактний роз’єм живлення ATX 4-
контактний ATX12V роз’єм живлення

Охолодження

Радіатор на північному  мосту

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентилятори
1 х вентилятор блока живлення

Зовнішні порти I/O

1 x Паралельний порт принтера
1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x DVI-D
1 x RGB вихід
4 x USB 2.0 порти
1 x LAN (RJ45) порти VGA
1 x  5.1 аудіо порт

Внутрішні порти I/O

2 x USB 2.0
High Definition Front panel audio роз’єм
1 х Chassis intrusion порт1 x FDD
2 x IDE роз’єм (на 2 пристрої)
4 x SATA роз’єм
1 x COM
1x S/PDIF вихід роз’єм
CD audio-in
Роз’єм системної панелі

BIOS

4Mb Flash ROM, Award BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3, ACPI 2.0

Можливості розгону

Функція автоматичного розгону, зміна частоти FSB, пам'яті, множника процесора. Налагодження таймінгів пам'яті.

Фірмові технології

ASUS C.P.R. (CPU Parameter Recall)
ASUS MyLogo
ASUS CrashFreeBIOS 2
ASUS EZ Flash 2
ASUS Q-Fan 2
ASUS O.C Profile

Комплектація (важливе)

1 x SATA кабель
1 x SATA кабель живлення
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель

О/С сумісність

Windows Vista/XP/2000-

Форм-Фактор Розміри, мм

MicroATX Form Factor, 9.6" x 9.6" (24.5cm x 24.5cm)

Сайт виробника

http://www.asus.com/

Упаковка

Зразок, який розглядаємо, має упаковку яскраво-червоного кольору із цікавим малюнком, і наклейкою, що привертає увагу «Vista Premium Ready», яка інформує про повну підтримку даною моделлю нової операційної системи від компанії Microsoft - як новими драйверами так і апаратною сумісністю.

Комплектація

Материнська плата M2NBP-VM CSM від ASUS має дуже урізану комплектацію,  що цілком відповідає вартості на дану модель. Однак по одному самому необхідному основному компоненту, що дозволяє використовувати даний продукт у самій популярній конфігурації, все-таки маємо. А надлишки, що доповнюють більш дорогі моделі, в 80% випадках не використовуються власником, проте споживач має за них сплачувати при покупці продукту.

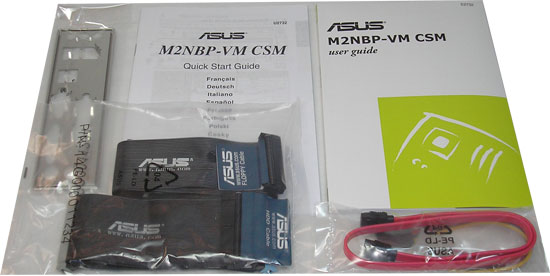

У комплекті присутні:

  • Материнська плата;
  • CD-диск з ПЗ і драйверами;
  • Посібник користувача англійською мовою, коротка інструкція з встановлення,
  • Один ATA-133 шлейф, FDD шлейф;
  • Одна упаковка з Serial ATA+ один перехідник живлення;
  • Заглушка на задню панель корпусу.

Все досить скромно, навіть занадто.

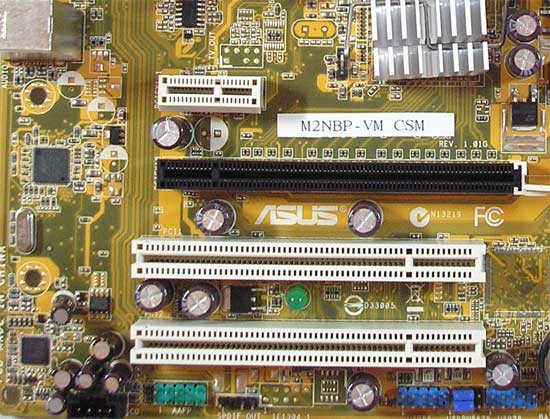

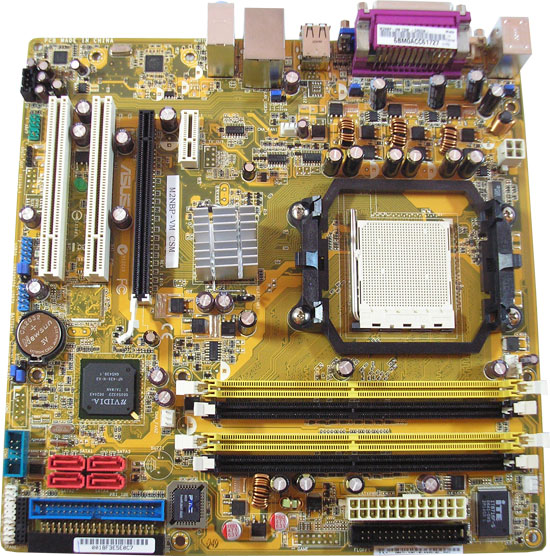

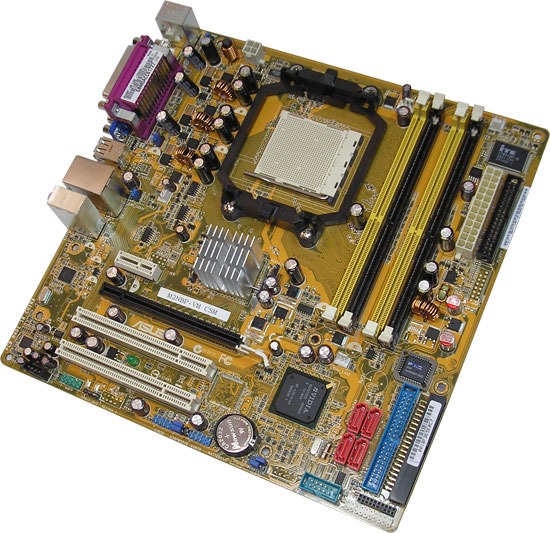

Плата ASUS M2NBP-VM CSM

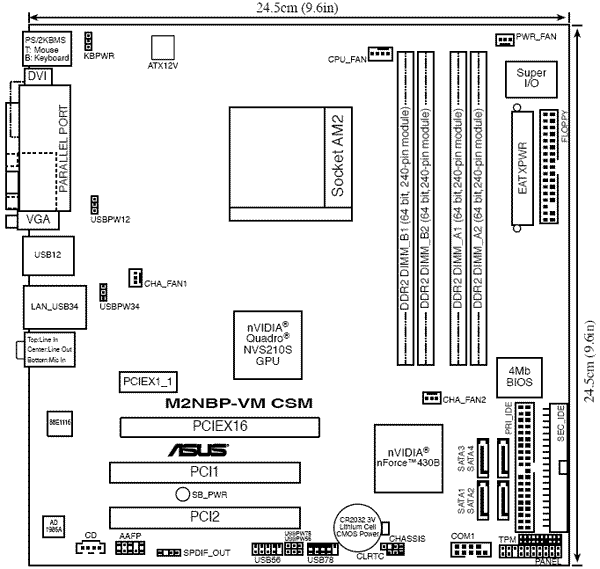

Модель ASUS M2NBP-VM CSM, будучи здешевленим рішенням із традиційним продуманим якісним дизайном, має можливість підтримки самих останніх технологій і нових моделей процесорів AMD Athlon 64 X2 Dual Core. Пасивна система охолодження чіпсета отримала досить високий алюміньовий радіатор середнього розміру, істотно віддалений від роз’єму PCI-E х16, що дозволило йому забезпечити середню  тепловіддачу і не заважати встановленню іноді навіть дуже великих відеокарт і карт розширень. Перетворювачі трьохканальної системи живлення були залишені розробниками без додаткового охолодження. Вся поверхня насичена чіпами досить щільно розташованими на маленькому текстоліті форм фактора MicroATX. Однак, виводи всього цього достатку відмінно рознесені по краях, і напрочуд зручні при збиранні.

Навколо процесора цілком достатньо місця для встановлення найпоширеніших систем охолодження, які можуть знадобитися при розгоні. Проте, відразу біля роз’єма AM2 розташовано ряд конденсаторів, наявність яких доведеться врахувати при виборі дуже широких і низьких радіаторів системи охолодження процесора. Присутня підтримка чотирьох модулів пам'яті з рознесенням їх на два канали, вони досить віддалені від слота PCI Express x16, тому не виникне труднощів при їх встановленні або заміні. У верхній частині текстоліту, у лівому куті скраю, зручно розташувався чотирьохконтактний роз’єм живлення, а праворуч поряд з роз’ємом для FDD, але не заважаючи маніпуляціям з ним, знаходитися 24-контактний роз’єм. На текстоліті в нижній правій половині, скраю, присутні два IDE-Гнізда, які досить зручно комутуються, перший паралельно платі, а другий перпендикулярний їй. Всі елементи цієї моделі якісно рознесені і має бути мінімум незручностей користувачу. Аж ось  рамка роз’єму AM2 трохи засмутила, маючи 2 кріпильних захвати, а не 6 як це звичайно практикується у ASUS (у нас були випадки відколу одного із двох кріплень).

Присутня можливість підключення чотирьох вентиляторів, один з яких четирьохконтактний, призначений для підключення процесорного кулера. Праворуч та ліворуч маємо ще два трьохконтактних роз’єма для підключення корпусних вентиляторів, а в правому верхньому куті присутній ще один для підключення системи охолодження блока живлення. Досить добре як для недорогої моделі.

Наведемо таблицю специфікацій серій NVIDIA GeForce 6 і NVIDIA GeForce 7 для AMD надану на сайті виробника.



NVIDIA GeForce 7050 PV and NVIDIA nForce 630a

NVIDIA GeForce 7025 and NVIDIA nForce 630a

NVIDIA Quadro NVS 210S and NVIDIA nForce 430

NVIDIA GeForce 6150 LE and NVIDIA nForce 430

NVIDIA GeForce 6150 SE and NVIDIA nForce 430

NVIDIA GeForce 6100 and NVIDIA nForce 430

NVIDIA GeForce 6100 and NVIDIA nForce 405

CPU

Athlon 64 X2 Athlon 64 Sempron

Athlon 64 X2 Athlon 64 Sempron

Athlon 64 X2 Athlon 64 Sempron

Athlon 64 Sempron

Athlon 64 Sempron

Athlon 64 Sempron

Athlon 64 Sempron

Supported Sockets

AM2

AM2

939, AM2

939, 754, AM2

939, 754, AM2

939, 754, AM2

939, 754, AM2

NVIDIA PureVideo

Yes

No

Yes

Yes

Yes

Yes

Yes

Direct 9.0 Shader Model 3.0 Support

Yes

Yes

Yes

Yes

Yes

Yes

Yes

Integrated HDMI

Yes

No

No

No

No

No

No

HDCP Support

Yes

Yes

No

No

No

No

No

TV Encoder

Yes*

No

Yes

Yes

sDVO -> TV

sDVO -> TV

No

DVI Support

Yes

Yes

Yes

Yes

sDVO -> DVI

sDVO -> TV

No

Graphics Clock

425 MHz

425 MHz

425 MHz

425 MHz

425 MHz

425 MHz

425 MHz

PCI-Express

1x16
 3x1

1x16
 3x1

1x16
 2x1

1x16
 2x1

1x16
 2x1

1x16
 1x1

1x8
 2x1

HD Video Playback

Yes

No

No

No

No

No

No

SD Video Playback

Yes

Yes

Yes

Yes

Yes

Yes

Yes

Audio

HDA

HDA

HDA / AC97

HDA / AC97

HDA

HDA

HDA

Video Scaling

High Quality (5x4)

Basic (2x2)

Basic (2x2)

Basic (2x2)

Basic (2x2)

Basic (2x2)

Basic (2x2)

SATA/PATA drives

4/2

4/2

4/4

4/4

4/2

4/4

2/2

SATA speed

3Gb/s

3Gb/s

3Gb/s

3Gb/s

3Gb/s

3Gb/s

3Gb/s

RAID

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

0,1

NVIDIA MediaShield storage technology

Yes

Yes

Yes

Yes

Yes

Yes

Yes

Ethernet

10/100/1000

10/100/1000

10/100/1000

10/100/1000

10/100/1000

10/100/1000

10/100

USB ports

12

10

8

10

10

10

8

Розроблена компанією NVIDIA «перехідна модель» чіпсета, яка одержала не хронологічну назву Quadro NVS 210S, призначена для корпоративних систем і систем підвищеної надійності. За своїми основними характеристиками даний продукт достатньо схожий з GeForce 6150. Проте на деякі незначні відмінності варто звернути увагу:  була прибрана підтримка роз’єма 754, а USB портів залишилося вісім з десяти. Графічне ядро, яке залишилося від попередника, працює на частоті 425 МГц і має два піксельних і 1 верховий конвеєри, підтримує DirectX - 9.0, Shader Model 3.0, а також технології PureVideo, HD Video, роз’єм DVI і різні варіанти ТВ-виходу. Крім цього, чіп забезпечує роботу  на два відеовиходи, і при бажанні разом із зовнішньою відеокартою ви можете побудувати конфігурацію, яка включає чотири монітори. Відмінна якість відеозображення забезпечується технологією PureVideo, якою володіють прискорювачі NVIDIA 6-ї серії. Комплектація південним мостом nForce 430 дозволила оснастити випробуваний зразок чотирма SATA-портами, організованими на його базі, з можливістю їх об'єднання в RAID масиви 0, 1, 0+1, 5 і JBOD, плюс два канали IDE (на чотири пристрої).

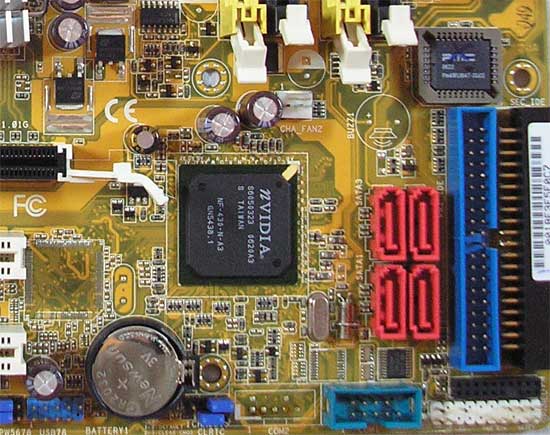

Число портів USB 2.0 на зразку, який розглядаємо, дорівнює восьми, що повністю використовує можливості чіпсета. У якості звукового кодека застосовано  ADI AD1986A High Difinition Audio 5.1-канальний CODEC (S/ PDIF-Out). Маємо виведений на задню панель один порт Gigabit Ethernet. У нижній частині плати розташовано місце підключення COM-порту. Присутня можливість встановлення однієї відеокарти в слот PCI-E х16. При використанні навіть самих великих плат труднощів з радіатором чіпсета або інших виступаючих елементів виникнути не повинно. Відзначимо два порожніх місця на текстоліті материнської плати - це не розпаяний контролер iEEE 1394a і місце підключення другого COM- порту.

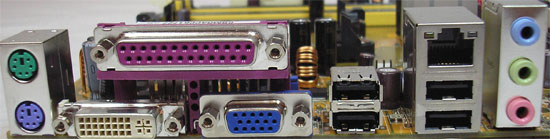

На задній панелі маємо наступні роз’єми: два PS/2 для миші і клавіатури, паралельний (LPT), цифровий ( DVI-D) і аналоговий (VGA) відеовихід, три аудіо порти, які перемикаються ( Line-in, Line-out, Mic_in), 4x USB і Gigabit LAN RJ45.

На платі присутні перемички: CLRTC - перемичка для обнуління CMOS; CHASSIS контроль доступу всередину корпусу; чотири ряди перемичок пробудження по сигналу від USB пристроїв, кожна відповідає за одну пару роз’ємів; KBPWR пробудження від клавіатури, включеної в PS/2 роз’єм. Присутній діод зеленого кольору, який сигналізує подачу живлення на плату.

BIOS

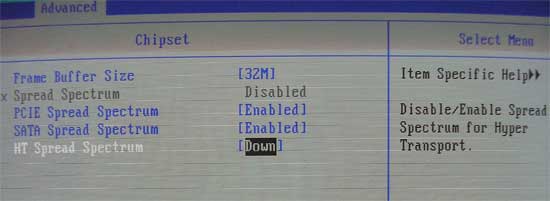

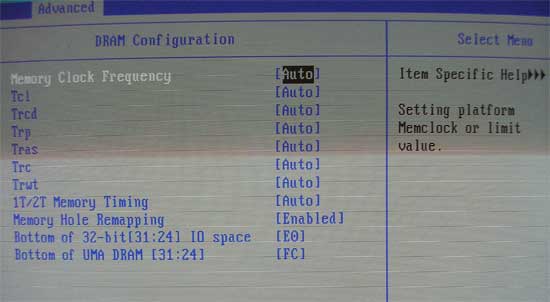

В материнській платі ASUS M2NBP-VM CSM використовується Phoenix AwardBIOS, який має великий набір параметрів, що корегуються. Тут присутні останні розробки від ASUS, можливість налагодження різних параметрів і таймінгів оперативної пам'яті, а також невеликий набір функцій розгону та моніторинг.

Зразок, який розглядаємо, платою для розгону можна назвати з «натяжкою». Але все-таки невеликі можливості цього напрямку тут присутні.

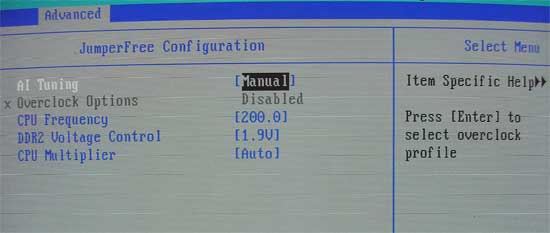

Можливості розгону:

  • Функція автоматичного розгону має значення 3, 5, 8, 10 % підвищення продуктивності.
  • Зміна тактової частоти FSB від 200 до 400 МГц із кроком 1 МГц (ручне введення);
  • Зміна напруги на DDR2 два положення авто й 1,9 В;
  • Зміна множника частоти процесора від 5х до 10х  з кроком 0,5х;
  • Зміна частоти роботи пам'яті 400/ 533/ 667/ 800;
  • Середня кількість різноманітних налагоджень режимів і таймінгів пам'яті.



Для плати призначеної для корпоративних систем і систем підвищеної надійності, немає необхідності, і навіть протипоказано володіти чимось особливим у розгінному потенціалі, а присутні тут елементи можна назвати невеликим бонусом.

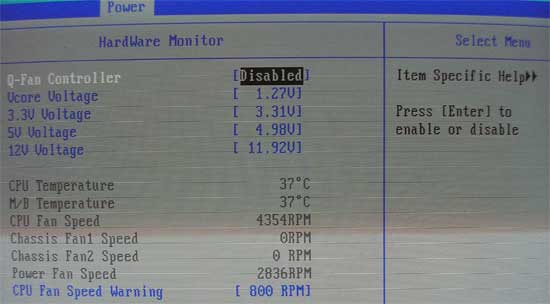

Зате розділ моніторингу цілком стандартний для моделей від компанії ASUS.

Присутня можливість стежити за температурою материнської плати та процесора. Також тут можна отримати інформацію про швидкість обертання процесорного кулера, вентиляторів у корпусі і на блоці живлення. Крім того, маємо можливість спостерігати за напругами на лініях 3,3 В, 5 В, 12 В, а також на процесорі (Vcore). Тут же є можливість задіяти функції Q-FAN, що дозволяють управляти швидкістю обертання процесорного і корпусного кулерів залежно від навантаження (температури процесора).

Розгін

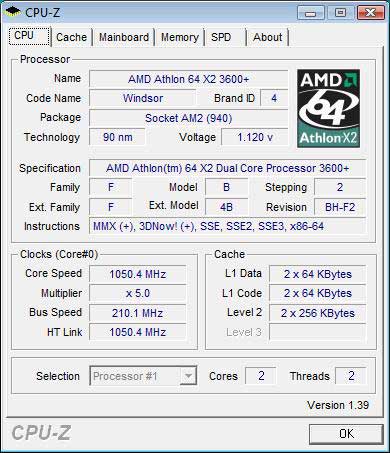

За допомогою вищевказаних налагоджень, нам вдалося підняти частоту плати з 200 МГц до 210 МГц, що назвати розгоном можна з «натяжкою».

Як і передбачалося, можливості розгону це всього лише додатковий рекламний хід, повністю не підтримуваний апаратною частиною даного продукту від компанії ASUS. Саме головне в даної моделі - це стабільність роботи, що суперечить розгону у своїй суті.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

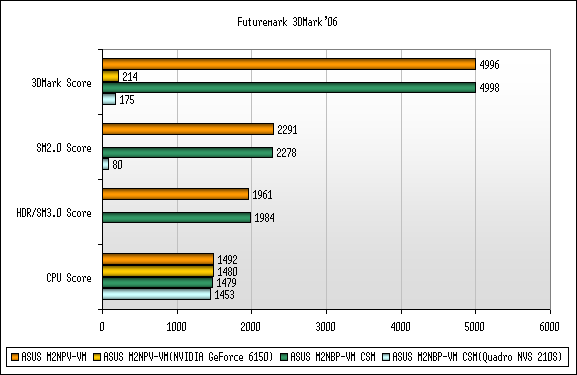

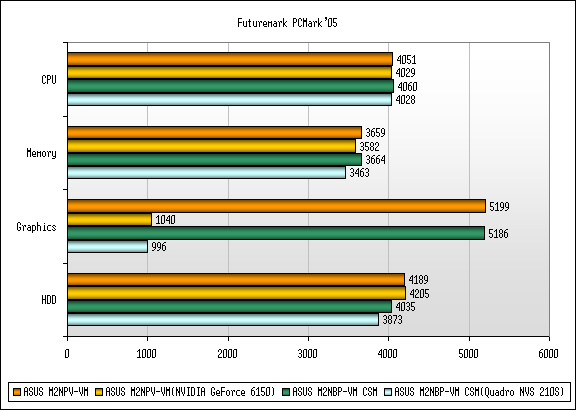

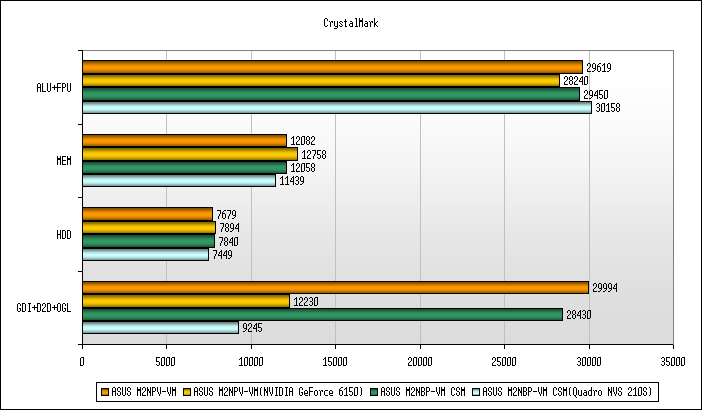

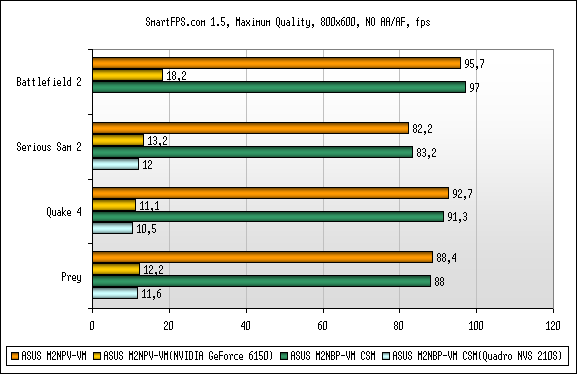

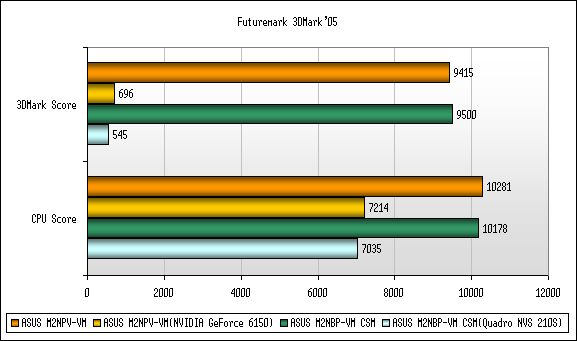

Тести показали досить близькі швидкісні характеристики материнських плат, а невеликі розбіжності не слід сприймати як реальний приріст. Все-таки тестуєма плата практично не поступається попереднику і виривається в перші ряди по характеристиці вартість/надійність/якість.

Висновки

За матеріалами поточного огляду материнської плати ASUS M2 NBP-VM CSM, дану розробку можна сміло запропонувати як основу для невимогливих, стабільних офісних або домашніх рішень, з розумним підходам до вибору за вартістю. Вона виконана з якісних компонентів. На чіпсеті встановлена не дуже ефективна пасивна система охолодження. Зменшенню вартості посприяла бюджетна комплектація, використання менш функціонального, але виконаного з великим запасом заради  надійності роботи центрального чіпа. Відзначимо дуже якісне узгодження елементів плати. Сумарно можна характеризувати дану модель як досить непоганий зразок для не вимогливого, але прагнучого до надійності користувача.

Плюси:

  • Використання компонентів підвищеної стабільності і надійності.
  • Досить низька вартість в порівнянні з опонентами.
  • Відмінно якісне компонування роз’ємів плати.

Мінуси:

  • Бюджетна комплектація.
  • Системи пасивного охолодження мають середню ефективність.
  • Заявлена можливість розгону практично відсутня.

Автор: Валерій Паровишнік
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
