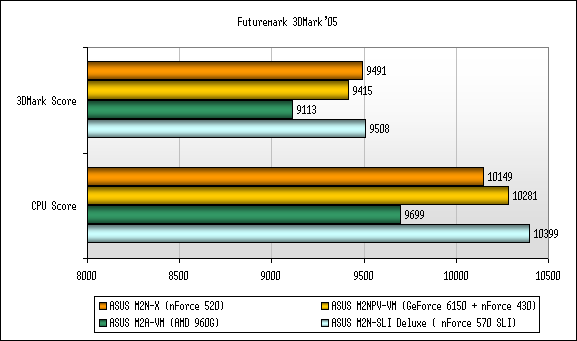

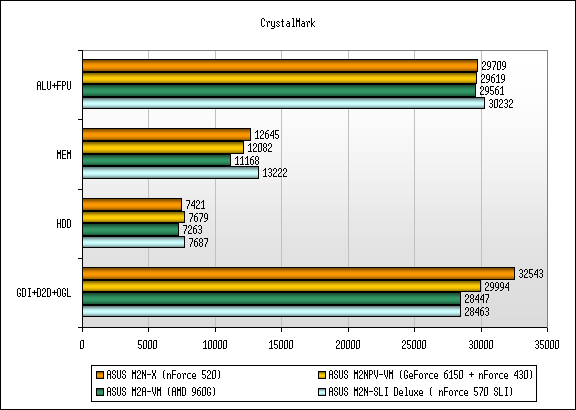

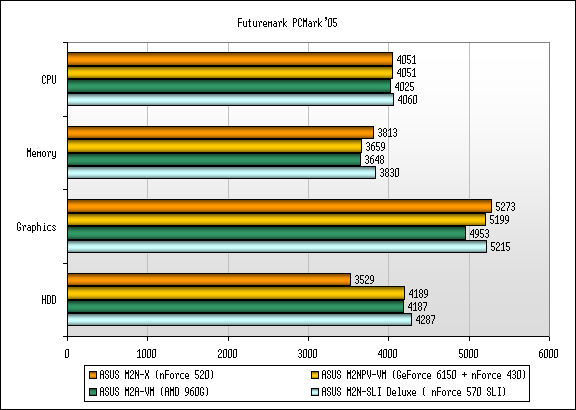

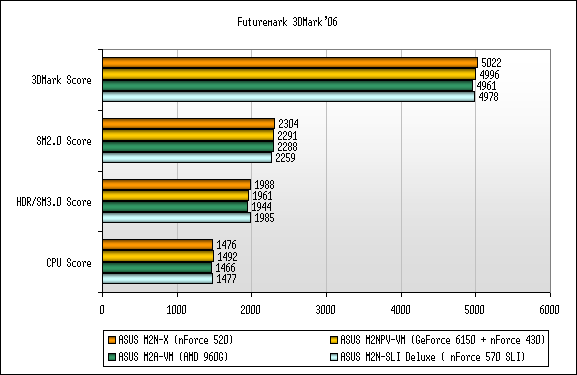

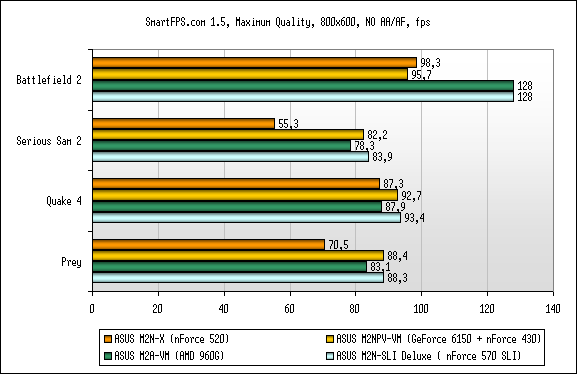

Огляд материнської плати ASUS M2N-X

В цьому огляді піде мова про бюджетну материнську плату ASUS M2N-X. Індекс «X» компанія ASUS звичайно додає своїм урізаним продуктам. Тому люди, яким необхідний компроміс між вартістю і можливостями, можуть з'ясувати на скільки це характерно для материнської плати ASUS M2N-X.

Специфікація материнської плати ASUS M2N-X:

Виробник

ASUS

Модель

M2N-X

Чіпсет

NVIDIA nForce 520 MCP (MCP65S)

Процесорний роз’єм

AM2

Підтримувані процесори

Athlon 64 X2 / Athlon 64 FX / Athlon 64/ Sempron

Системна шина, МГц

2000 / 1600 MT/s

Використовувана пам'ять

DDR2 800 / 667 / 533 МГц

Підтримка пам'яті

2 x 240-контактних DIMM  двоканальної архітектури до 4 Гб

Слоти розширення

1 x PCIe x16
2 x PCIe x1
3 x PCI 2.2

Дискова підсистема

NVIDIA MCP65S підтримує:
4 x Serial ATA 3.0Гб/с  із RAID 0, 1, 0+1, 5 і JBOD
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Кодек 6-канальнго звуку Azalia ALC 883-GR
High Definition Audio
Підтримка S/PDIF Out

Підтримка LAN

Мережний контролер Attansic F2 10/100 PHY

IEEE 1394

N/A

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюміньовий радіатор

Роз’єм для вентиляторів

1 x CPU
1 x корпусний вентилятор

Зовнішні порти I/O

1 x Паралельний порт принтера
2 x PS/2 порти для підключення клавіатури і миші
1 x Коаксіальний S/PDIF вихід
4 x USB 2.0 порти
1 х COM порт
1 x LAN (RJ45)
6 канальний аудіо вихід

Внутрішні порти I/O

6 x USB
4 х SATA
1 x IDE
1 x Floppy
1 x мікрофонний роз’єм
1 x CD In
Front panel audio connector

BIOS

4 Mb Flash ROM,AMI BIOS, Pn, DMI, Wf2.0, ACPI2.0a, SM BIOS2.3,CPU Multiplier

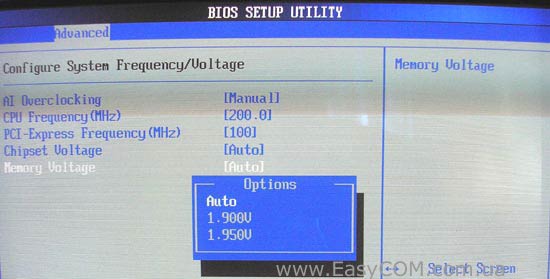

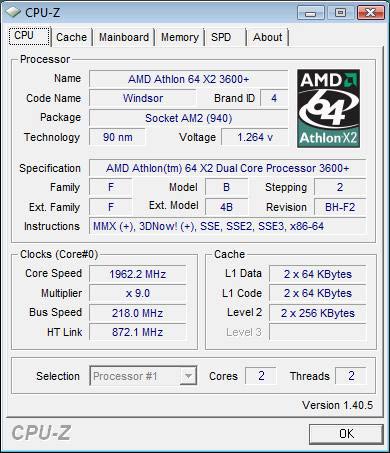

Можливості розгону

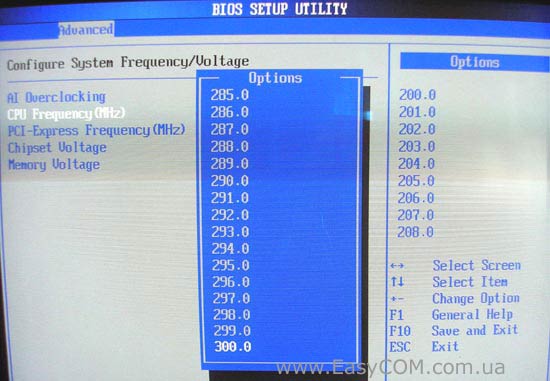

Зміна частоти: FSB, HT, PCI-Express, пам'ять.

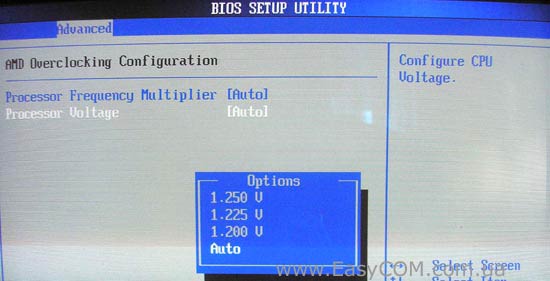

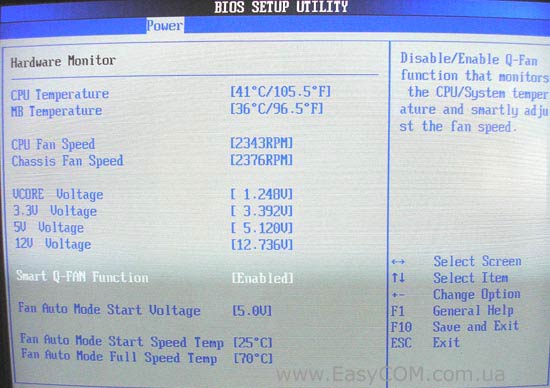

Зміна напруги: процесор, пам'ять, чіпсет.
Профіль

Фірмові технології

ASUS C.P.R.
ASUS My Logo
ASUS install
ASUS CrashFreeBIOS2
ASUS EZ Flash

Комплектація (важливе)

1 x SATA кабель
1 x 2 роз’ємний SATA кабель живлення
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Інструкція
2 х CD з драйверами

Форм-фактор Розміри, мм

ATX  12"x 7,6"
305 x 193

Сайт виробника

http://www.asus.com.tw/

Драйвера для материнської плати і свіжу версію BIOS можна завантажити з офіційної сторінки підтримки.

Основою материнської плати є чіпсет NVIDIA nForce 520, який був отриманий шляхом подальшого здешевлення NVIDIA nForce 550. Так nForce 520 має менше на одну лінію PCI Express і втратив гігабітного мережного контролера.

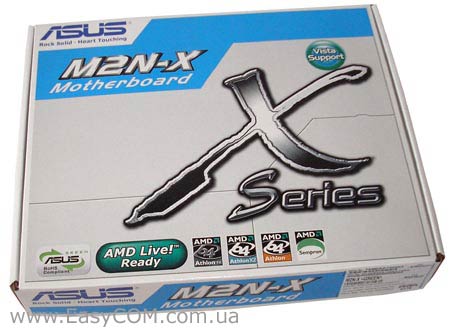

упаковка материнської плати ASUS M2N-X

Материнська плата ASUS M2N-X впакована в невелику синьо-білу  картонну коробку, на якій зазначена підтримка двоядерних процесорів і  операційної системи Windows Vista.

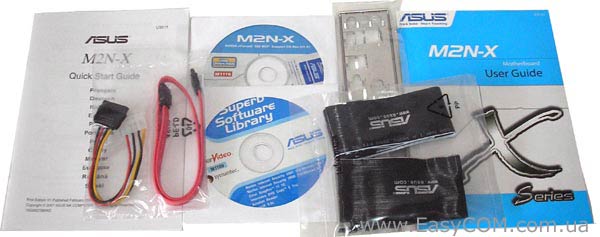

комплектація материнської плати ASUS M2N-X

Материнська плата ASUS M2N-X укомплектована зовсім бюджетна - найчастіше тільки одного шлейфа Serial ATA не досить буває.

В комплект входить:

  • материнська плата;
  • два CD-диски з драйверами до Windows Vista і ПЗ;
  • посібник користувача, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • перехідник живлення SATA з двома роз’ємами
  • заглушка на задню панель корпусу.

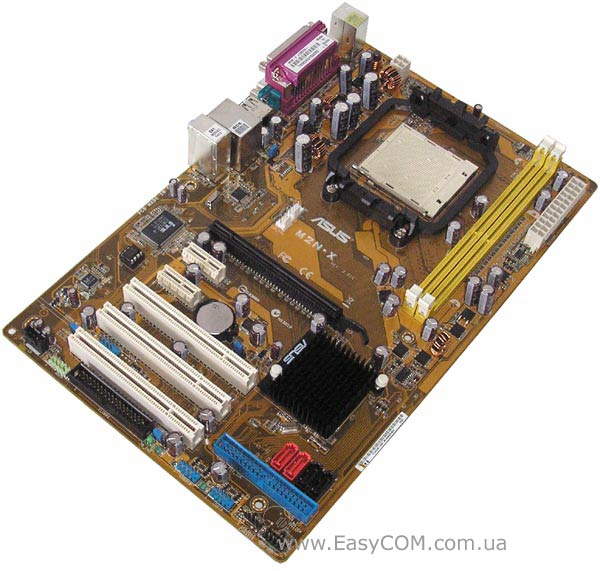

зовнішній вигляд материнської плати ASUS M2N-X

Починаючи обговорювати компонування плати, відразу хочеться відзначити, наскільки невдало був обраний розмір текстоліту -  довжина його становить 305 мм, а вшир лише 193 мм. Тому плата виглядає не зовсім звично довжезною. Слоти оперативної пам'яті розпаяні зовсім поруч, якби виробник вибрав текстоліт трохи ширше, то їх би можна було хоч трохи, але рознести. Крім цього, привертає увагу величезна кількість вільного простору між процесорним роз’ємом і роз’ємом PCIe x16, все це місце заповнюють лише два роз’єм для процесорного і корпусного вентилятора. До роз’ємів живлення підключатися буде цілком зручно, тому що вони розташовані по краю у верхній частині. До незручно розташованих  можна віднести лише роз’єм для Floppy дисководу.

роз’єми материнської плати ASUS M2N-X

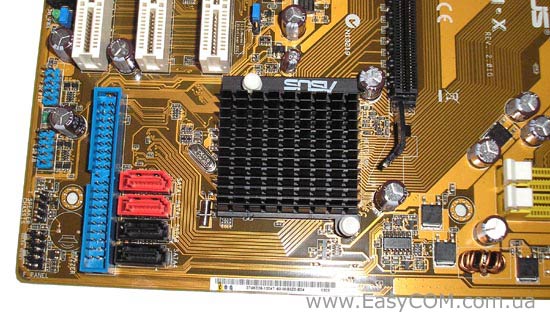

На чіпсеті встановлений невеликий алюміньовий радіатор з написом «ASUS». До материнської плати ASUS M2N-X  можна підключити чотири пристрої SATA і два пристрої IDE від одного роз’єму. Для користувачів, яким потрібно створювати SATA RAID-масиви тут маємо повний набір RAID 0, 1, 0+1, 5 і JBOD.

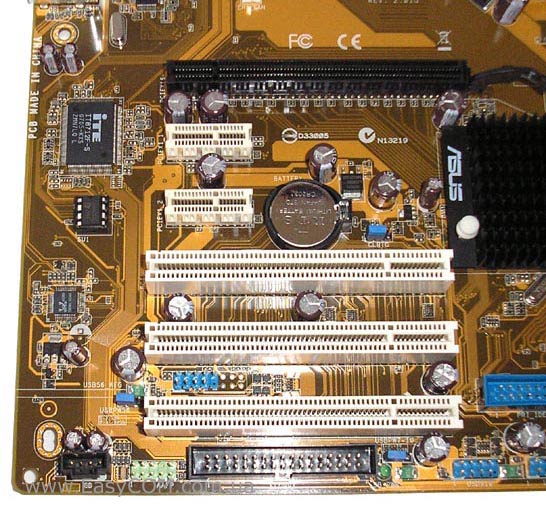

слоти PCI материнської плати ASUS M2N-X

На материнській платі ASUS M2N-X маємо цілих три слота PCI, два  PCIE х1 і один слот для відеокарти PCIe х16. З лівої боку розпаяний HDA кодек шестиканального звуку  Realtek ALC 883-GR і мережний  контролер  Attantsic F2 підтримуючі режими 10/100. Аудіо роз’єм фронт-панелі підтримує стандарт HDA і AC'97. Біля батарейки дуже зручно розташований джампер скидання BIOS.

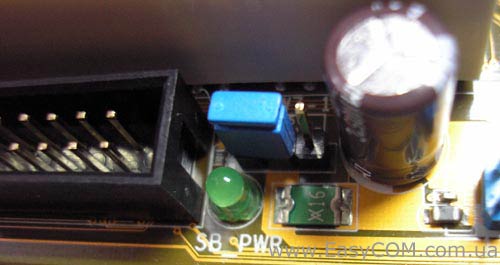

Крім цього, ASUS M2N-X має десять портів USB, чотири з яких виведені на задню панель. Недалеко від портів USB знаходяться джампери, всього їх три, за допомогою яких можна заборонити або дозволити пробудження комп'ютера від пристроїв, підключених до цих портів. Знизу біля роз’єму для Floppy приводу знаходиться зелений світло діод, який відображує наявність чергового живлення на материнській платі.

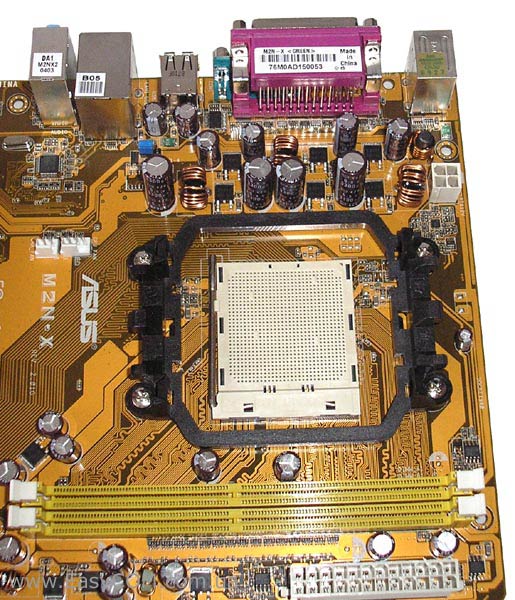

процесорний роз’єм і стабілізатор живлення материнської плати ASUS M2N-X

Живлення процесора забезпечується 3-фазною системою стабілізації.

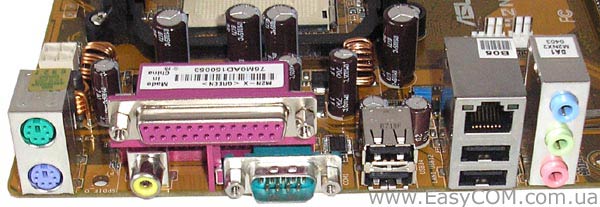

роз’єми задньої панелі плати ASUS M2N-X

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, паралельний (LPT),  три аудіо порти, які перемикаються, чотири роз’єми USB, роз’єм RJ45 для мережних з'єднань, COM порт і коаксіальний S/PDIF вихід.

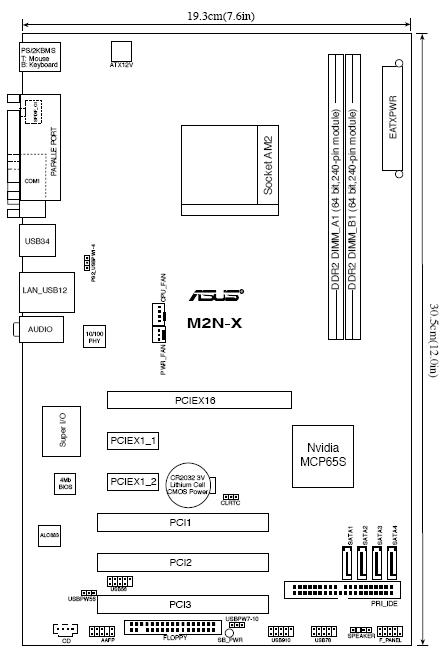

схема розташування елементів на материнській платі ASUS M2N-X
