Материнська плата ASUS M2N-SLI Deluxe

Сьогодні ми починаємо серію оглядів материнських плат середнього цінового діапазону, але отримавших можливість від розробників стати основою для систем на базі процесорів AMD Athlon 64 X2 Dual Core. І перша на черзі в нас сама «модінгова» і насичена функціями модель ASUS M2N-SLI Deluxe.

Технічні характеристики

Виробник

ASUS

Модель

M2N-SLI Deluxe

Чипсет

NVIDIA nForce 570 SLI MCP

Південний міст

-

Процесорний роз’єм

Socket AM2

Підтримувані процесори

Support AMD Athlon 64 X2 / Athlo 64 FX / Athlon 64 / Sempron

Системна шина, МГц

HyperTransport підтримка швидкості до 1000 (2000/ 1600 MT/s)

Потрібна пам'ять

DDR2 800/667/533

Підтримка пам'яті

4 x 240-pin DIMM двуканальна архітектура до 8GB ECC і non-ECC

Слоти розширення

2 x PCI Express x16 slot at x16, x8 speed
2 x PCI Express x1
3 x PCI 2.2

Дискова підсистема

NVIDIA nForce 570 SLI MCP підтримує:
1 x Ultra DMA 133 / 100 / 66/33 (2хIDE)
6 x Serial ATA 3.0Gb/s
JMicron JMB363 SATA контролер підтримує:
1 x Внутрішній Serial ATA 3.0Gb/s
1 x Зовнішній Serial ATA 3.0Gb/s порт на задній панелі I/O (SATA On-the-Go)

Підтримка RAID

nForce 570 SLI NVIDIA MediaShield  RAID 0, 1, 0+1, 5 і JBOD
JMicron JMB363 SATA RAID 0, 1 і JBOD (для 1x Зовнішнього SATA & 1x Внутрішнього SATA)

Звукова підсистема

ADI 1988B 8-канальний High Definition Audio CODEC

Підтримка LAN

NVIDIA nForce 570 SLI MCP вбудований двуканальний Gigabit MAC з зовнішньою реалізацією на Marvell PHY

Інші контролери

TI 1394 контролер з підтримкою 2 x 1394a портів

Живлення

24-контактний ATX роз’єми живлення
4-4- контактний ATX12V роз’єми живлення

Охолодження

Пасивне - радіатор на чипі і перетворювачах живлення

Роз’єми для вентиляторів

1 x CPU
1 x Приєднання вентилятора блока живлення
4 x Внутрішньокорпусні

Зовнішні порти I/O

1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x Оптичний S/PDIF порт виходу + 1 x коаксіал S/PDIF порт виходу
1 x зовнішній E-SATA
2 x LAN (RJ45) порти
4 x USB 2.0/1.1 порти
1 x IEEE 1394a порт
1 x COM порт
8-канальний аудіо

Внутрішні порти I/O

3 x USB 2.0 з'єднань на 6 USB 2.0 портів
1 x FDD
1 x IDE роз’єм (на 2 пристрої)
7 x SATA роз’ємів
1 x ADH роз’єм
1 x IEEE1394a роз’єм
1 x LPT роз’єм
Chassis Intrusion роз’єм
Front Panel Audio роз’єм
1x S/PDIF вихід роз’єм
CD аудіо вхід
Роз’єм системної панелі

BIOS

4Mb AWARD BIOS, Pn, DMI, Wf2.0, SM BIOS 2.3

Можливості розгону

Автоматичний.
Зміна частоти: FSB, шини HT, CPU, DDR, PCI-E
Зміни напруги живлення: на шині HT, CPU, DDR, PCI-E, Чипа

Фірмові технології

-Підтримка NVIDIA SLI технології (робота в х8 режимі)
-ASUS EZ DIY:
-ASUS Q-Connector
-ASUS CrashFree BIOS3
-ASUS EZ Flash2
-ASUS Music Alarm

Комплектація (важливе)

1 x SLI bridge
1 x ASUS Q-Connector Kit
1 x ASUS подвійний мікрофон
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
6 x SATA кабелів
3 x SATA кабель живлення для 6 пристроїв
1 x 2-port USB2.0 модуль
1 x IEEE1394a порт модуль
1 x I/O Shield
Інструкція

Додатково

-

Форм-Фактор Розміри, мм

ATX, 12"x 9.6" (305 x 245)

Сайт виробника

www.asus.com

Середня ціна

0

Пакування

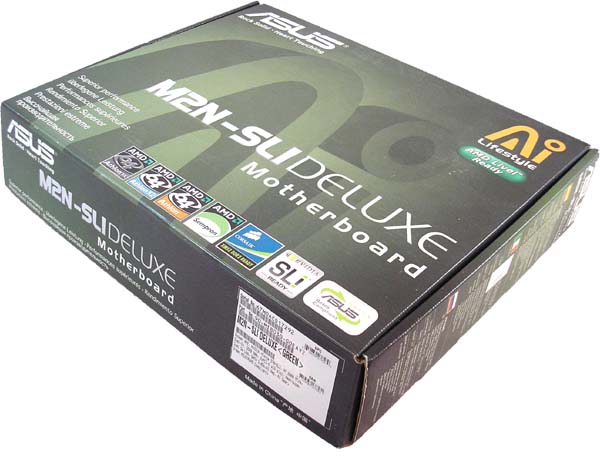

Зразок, що дістався нам, має упаковку темно-зеленого кольору з фірмовим малюнком. На верхній кришці вказані всі основні особливості материнської плати стосовно підтримки нових технологій і процесорів.

Комплектація

Моделі Deluxe від ASUS завжди мали насичену комплектацію, де враховується 80% можливостей материнської плати. На 20%, що залишилися, варто віднести мало популярні або застарілі технологічні рішення, які навряд чи знадобляться сучасному користувачу, але все-таки виступають як додаткові можливості розширення.

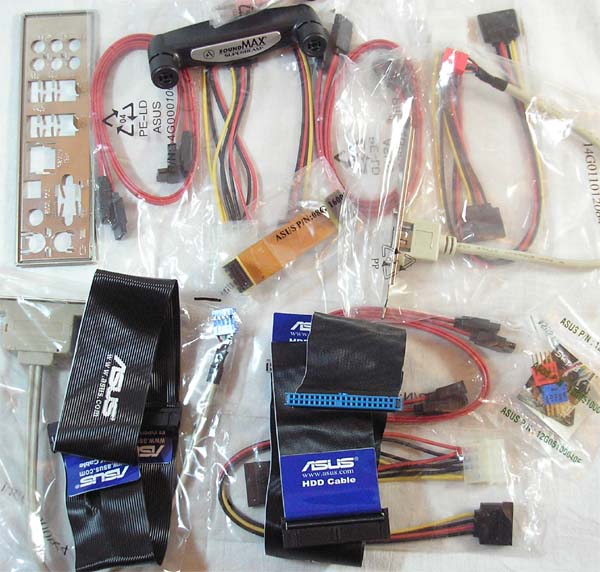

У комплекті присутні:

  • Материнська плата;
  • CD-Диск з ПО та драйверами;
  • Посібник користувача англійською мовою, коротка інструкція з встановлення;
  • CD-Диск з коротким описом MediaLauncher має пакет програм InterVideo, MediaOne Gallery, WinDVD Creator 2 Platinum, PhotoAlbum, Disk Master 2.5 Platinum, DVD Copy 2.5 Platinum;
  • Один ATA-133 шлейф, один FDD шлейф;
  • Три упаковки по два кабеля Serial ATA (сумарно 6) + в кожній по одному подвійному перехіднику живлення (сумарно 6);
  • Брекет з додатковим портом Firewire;
  • Брекет з 2 додатковими портами USB2.0;
  • Додатковий коннектор (Quick Connection Kit), до якого можна підключити всі кабелі від корпусу: кнопки "Power", "Reset", кабель від індикатора "HDD", та ін.
  • Заглушка на задню панель корпусу.
  • Мікрофон SoundMAX.
  • Гнучкий шлейф SLI.

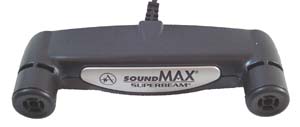

Також у комплект входить оригінальний мікрофон, розроблений компанією Andrea. Конструктивно два рознесених мікрофони сприяють частковому зниження перешкод і звукових відбитків, а додаткова  функція Noise Filter ліквідує фонові шуми.

Плата ASUS M2N-SLI Deluxe

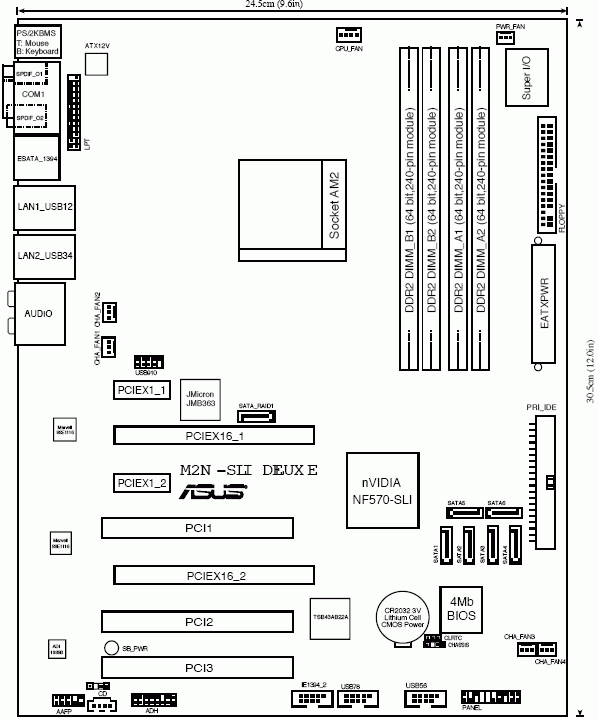

Перебуваючи флагманом лінійки, материнська плата одержала досить продуманий якісний дизайн. Система охолодження чипсета і перетворювачів живлення (виконаних досить якісно) зроблена із застосуванням, що стали досить популярними, мідних теплових трубок і мідного радіатора у верхній лівій частині. Вся поверхня текстоліту насичена чіпами необхідними для різних розширень і додаткових роз’ємів. Однак виводи, всього цього достатку, добре рознесені по краям і не заважають при зборці.

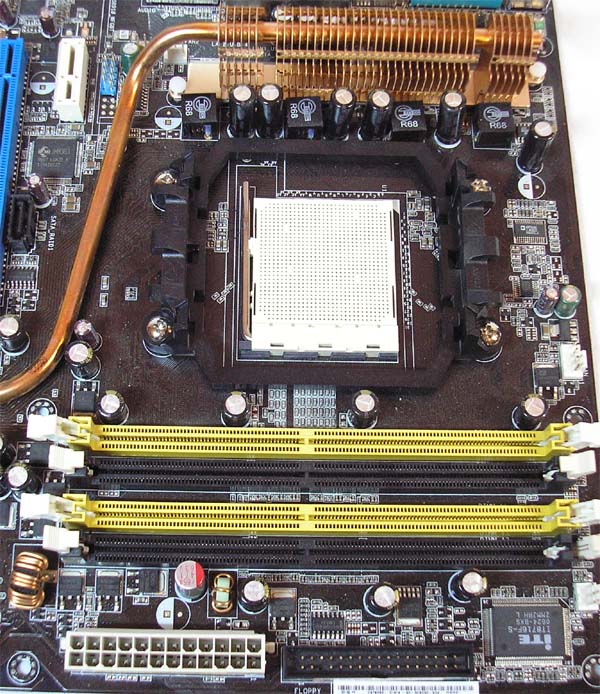

Навколо процесора цілком достатньо місця для встановлення найпоширеніших систем охолодження, які можуть знадобитися при розгоні. Маємо підтримку чотирьох модулів пам'яті з рознесенням їх на два канали, вони досить віддалені від верхнього слоту PCI-Express x16, слідовно, не виникне труднощів при їх встановленні або заміні. У верхній частині текстоліту, у лівому куті скраю, зручно розташувався чотирьохконтактний роз’єм живлення, а на правому краї присутній 24-pin живлення. Поруч досить у незручному місці знаходится FDD гніздо, але з урахуванням того, що його  популярність зменшується, це навряд чи псує загальну картину.

Підтверджуючи свою назву Deluxe, материнська плата вразила можливістю підключити шість вентиляторів, один з них чотирьохконтактний, призначений для підключення процесорного кулера. Трохи правіше розташовано трьохконтактний для підключення системи охолодження блока живлення, також  з обох боків текстоліту маємо по два роз’єми для підключення корпусних вентиляторів. Все охолодження, встановлене на чіпи та стабілізатори живлення, пасивне.

У зв'язку з використанням чіпсета NVIDIA nForce 570 SLI MCP кількість SATA портів, організованих на його базі, 6 штук, з можливістю їхнього об'єднання в RAID масив 0, 1, 0+1, 5. Для організації каналу IDE та ще двох портів SATA (один на задній панелі E-SATA і іншої трохи вище верхнього слоту PCI-Express x16) на материнській платі встановлений чіп JMB363.

Число портів USB дорівнює десяти. На задній панелі є IEEE1394a,  ще один можна вивести в задню частину корпусу, приєднавши планку, що йде в комплекті, до гнізда в нижній частині текстоліту. У якості звукового кодека використовується 8-канальний High Definition  ADI 1988B. Два порти Gigabit Ethernet організовані на базі двох Marvell PHY 88E 1116-NNC1. Маємо можливість встановлення двох відеокарт у режимі SLI, причому працювати вони будуть у режимі PCI Express 8Х. При встановленні навіть самих великих плат, труднощів з радіатором чіпа або інших виступаючих елементів виникнути не повинно.

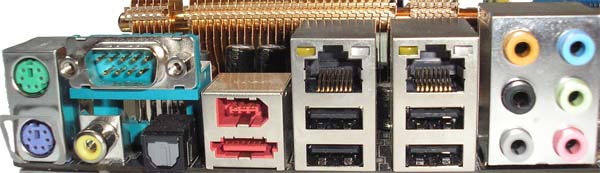

На задній панелі плати є наступні порти: роз’єми PS/2 для підключення миші і клавіатури, порти: 1x COM, 4x USB 2.0, 2x RJ45 LAN і аудіо порти (6 шт.) 8-канального звуку. Інженери ASUS повністю відмовилися від підтримки LPT-Порту, і від одного COM-Порту. На їх місцях розташовані оптичний та коаксіальний SP-DIF виходи, а також один порт e-SerialATA і порт Firewire.

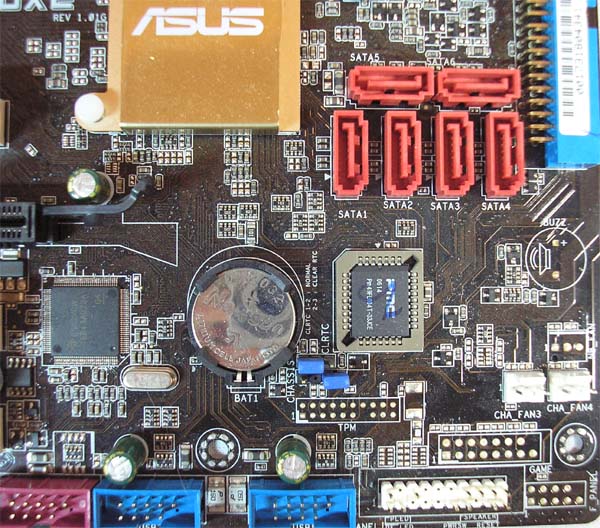

На платі присутні всього дві перемички CLRTC - перемичка для обнуління CMOS і перемичка контролю доступу всередину корпусу (розташовані біля батарейки).

BIOS

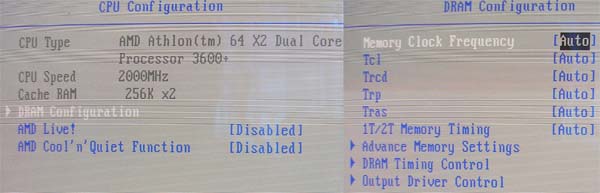

В материнській платі ASUS M2 N-SLI Deluxe використовується Phoenix AwardBIOS, що має чималий набір коррегуємих параметрів. Тут присутні останні розробки від ASUS, можливість настроювання різних параметрів і таймінгів оперативної пам'яті, а також широкий набір оверклокерских функцій і моніторинг.

Розгін дуже порадував гнучкістю і стабільністю на підвищених частотах. Адже так і повинно бути у флагмана лінійки, все найкраще (наступні модифікації будуть позбавлятися кращого для здешевлення).

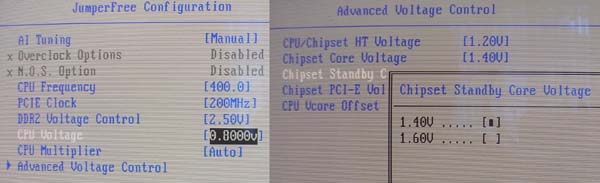

Можливості розгону:

  • Функція автоматичного розгону має значення 3, 5, 8, 10 % підвищення продуктивності.
  • Зміна тактової частоти FSB від 200 до 400 Мгц із кроком 1 Мгц (ручне введення);
  • Зміна частоти шини PCI-Express від 100 до 200 Мгц з кроком 1 Мгц;
  • Зміна напруги на DDR2 від 1,8 В, до 2,5 В з кроком 0,05 В;
  • Зміна CPU Voltage у діапазоні від 1,5625 до 0,8 В з кроком 0,0125 В;
  • Зміна множника частоти процесора від 5х до максимального з кроком 1х;
  • Зміна напруги на шині HyperTransport від 1,2 В, до 1,5 В з кроком 0,05 В;
  • Зміна напруги на чіпсеті від 1,4 В, до 1,6 В з кроком 0,1 В;
  • Зміна напруги на шині PCI-Express від 1,5 В, до 1,7В з кроком 0,05В;
  • Зміна множника частоти шини HyperTransport від 1х до 5х  з кроком 1х;
  • Дуже велика кількість різноманітних налагоджень режимів і таймінгів пам'яті;

Безумовно, ця материнська плата націлена на ентузіастів розгону.

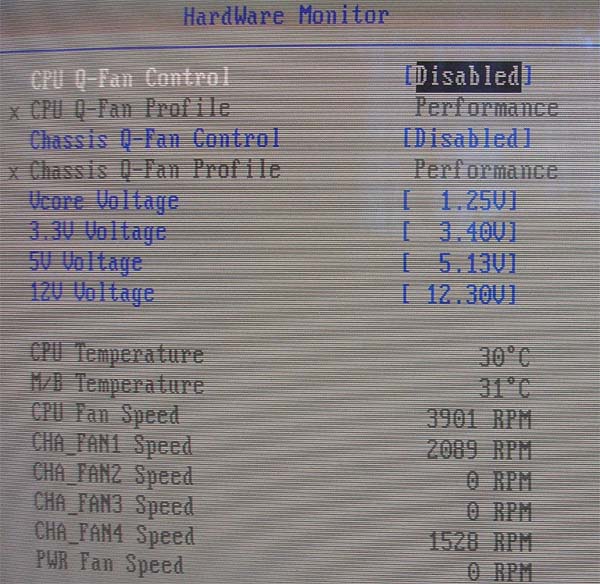

Материнська плата вміє стежити за своєю температурою і температурою процесора. Також тут можна отримати інформацію про швидкість обертання процесорного кулера, вентиляторів у корпусі і на блоці живлення. Крім того, маємо можливість спостерігати за напругами на лініях 3,3 В, 5 В, 12 В, а також на процесорі (Vcore). Тут же є можливість задіяти функції Q-FAN, що дозволяють управляти швидкістю обертання процесорного і корпусного кулерів в залежності від навантаження (температури процесора).

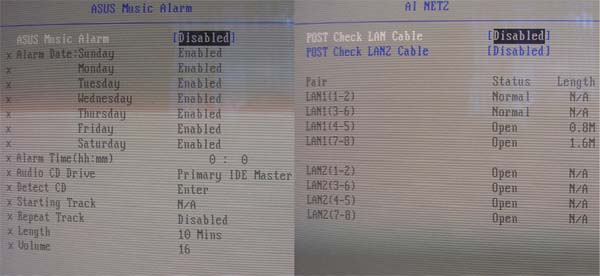

BIOS так само має дві фірмові технології - це AI NET2, що дозволяє визначити несправність Ethernet кабелю, через тестування кожного контакту обох мережних роз’ємів, і ASUS Music Alarm, за допомогою якої можна прослуховувати Audio-CD без завантаження ОС або запрограмувати будильник, вказавши годину, день тижня або місяць, і який трек необхідно почати програвати, а також час його відтворення.

Розгін

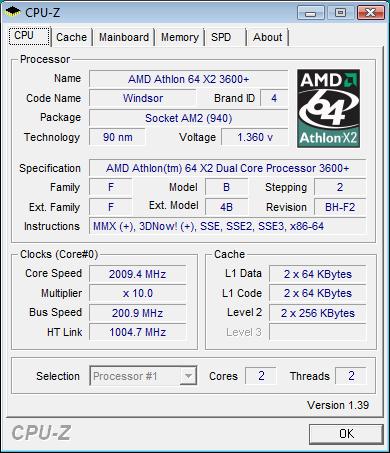

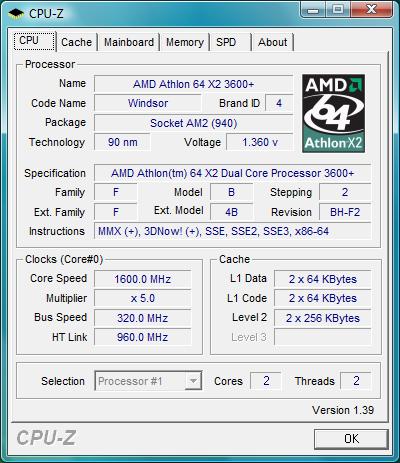

За допомогою вищевказаних налагоджень нам вдалося «розігнати плату» з 200 МГц до 320 МГц, що при встановленні в неї відповідних комплектуючих може підвищити продуктивність системи майже на 60%.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

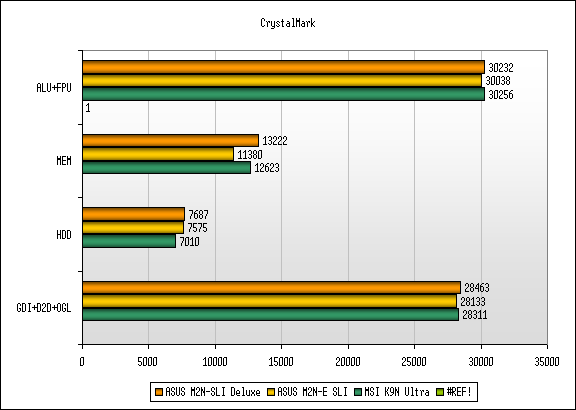

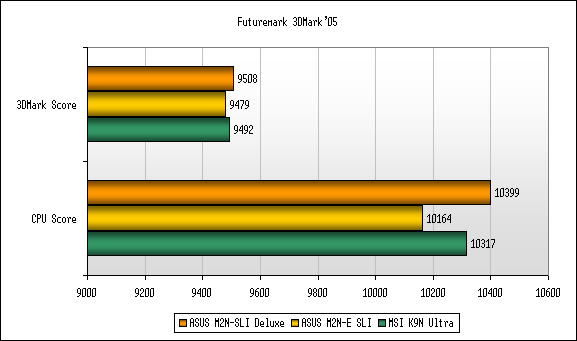

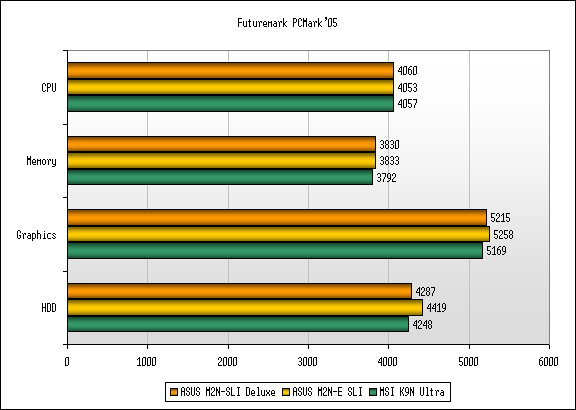

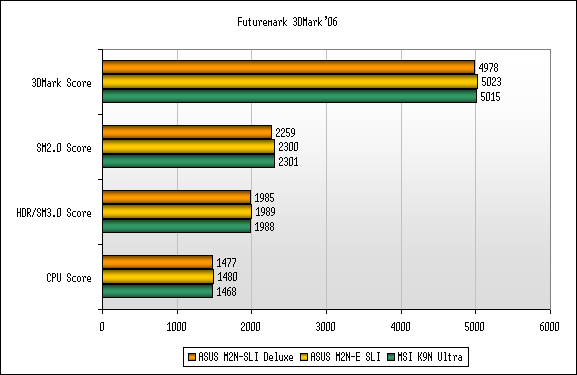

За результатами тестування можна констатувати досить близькі швидкісні характеристики материнських плат, а невеликі розбіжності не слід сприймати як реальний приріст. Однак, як і слід було очікувати, лідером стала тестуєма в цьому огляді плата, а ось її опоненти ще можуть позмагатися в наступних оглядах.

Висновки

За результатами тестування материнську плату ASUS M2N-SLI Deluxe  можна рекомендувати як основу для серйозних продуктивних рішень. Вона виконана з якісних компонентів, а на елементах, що гріються, встановлена високоефективна пасивна система охолодження. Комплектацією передбачені практично всі можливі варіанти роз’ємів розширення материнської плати. Також вона має дуже високий потенціал розгону з опціями, що гнучко коррегуються.

Плюси:

  • Багата комплектація.
  • Використання пасивної системи охолодження на мідних теплових трубках.
  • Велике розмаїття налагоджень для розгону.
  • Протестована здатність роботи при частоті FSB 320 МГц.
  • Повноцінне оснащення роз’ємами розширень.

Мінуси:

  • Досить висока ціна в порівнянні з опонентами.
