Материнська плата з інтегрованою графікою ASUS M2A-VM

Для офісних систем завжди великий інтерес мали материнські плати з інтегрованою графікою, що дозволяло заощаджувати досить пристойні суми на придбанні відеокарти. Досить недавно, AMD запропонувала нову серію чіпcетів AMD 690G/V з відеоприскорювачем, які відразу стали досить популярними, і склали серйозну конкуренцію чіпсету Intel G965.  В цьому огляді ми розглянемо материнську плату ASUS M2A-VM на чіпі AMD 690G і перевіримо здатності інтегрованого відеоприскорювача на ядрі Radeon X1250 працювати в сучасних іграх.

Технічні характеристики

Виробник

ASUS

Модель

M2A-VM

Північний міст

AMD 690G

Південний міст

ATI  SB600

Процесорний роз’єм

Socket AM2

Підтримувані процесори

Support AMD Athlon 64 X2 / Athlo 64 FX / Athlon 64 / Sempron

Системна шина, МГц

HyperTransport підтримка швидкості до 1000 (2000/ 1600 MT/s)

Використовувана пам'ять

DDR2 800/667/533

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8GB ECC/ non-ECC 800/667/553 MHz DDR2 модулі пам'яті

Слоти розширення

1 x PCI Express x16
1 x PCI Express x1
2 x PCI

Графіка

Інтегрований  ATI Radeon X 1250-основна графіка
Максимум використовуваної пам'яті  256 MB
Підтримка DVI-D з max. дозволом 2560x1600 (@ 60Hz)
Підтримка RGB з max. дозволом 2048 x 1536 (@85Hz)
Підтримка двох VGA виходів: RGB & DVI
Note: DVI-D can not be converted to output RGB Signal to CRT.

Дискова підсистема

ATI SB600 підтримує:
1 x Ultra DMA 133 / 100/66/33 інтерфейс із двох жорстких дисків
4 x Serial ATA 3.0Гб/с із підтримкою RAID 0. RAID 1 і RAID 10 конфігурацій

Звукова підсистема

ALC883 High Definition Audio 6-channel CODEC

Підтримка LAN

PCIe Gigabit LAN(RTL 8111B)

Інші контролери

-

Живлення

24-контактне роз’єм живлення ATX
4-4- контактний ATX12V роз’єм живлення

Охолодження

Пасивне - радіатор на північному і південному мосту

Роз’єми для вентиляторів

1 x CPU
1 x Приєднання вентилятора блока живлення
1 x Внутрішньокорпусний

Зовнішні порти I/O

1 x Паралельний порт принтера
1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x DVI
1 x VGA
4 x USB 2.0/1.1 порти
1 x LAN (RJ45)
порти VGA
6-канальний аудіо порт

Внутрішні порти I/O

Підтримує до 10 USB 2.0/1.1 портів
High Definition Front panel audio роз’єм
COM порт роз’єм
CD аудіо вхід
1x S/PDIF вихід роз’єм

BIOS

8Mb Flash ROM, Award BIOS, Pn, DMI2.0, Wf2.0, SMBIOS 2.3

Можливості розгону

ASUS C.P.R.(CPU Parameter Recall)
Автоматичний.
Зміна частоти: HT, CPU, DDR
Зміни напруги живлення: на CPU, DDR

Фірмові технології

ASUS MyLogo2
ASUS CrashFreeBIOS3
ASUS EZ Flash2
ASUS Q-Fan
ASUS O.C Profile
ASUS Music Alarm

Комплектація (важливе)

1 x SATA кабель
1 x SATA кабель живлення
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x I/O шлейф
Інструкція

Додатково

-

Форм-Фактор Розміри, мм

MicroATX Form Factor, 9.6" x 9.0" (24.5cm x 22.9cm)

Сайт виробника

www.asus.com

Середня вартість

0

Через те, що ми вперше розглядаємо материнську плату з чіпом AMD 690G, напевно буде необхідним трохи ближче познайомитися з особливостями архітектури плат на цьому чіпі.

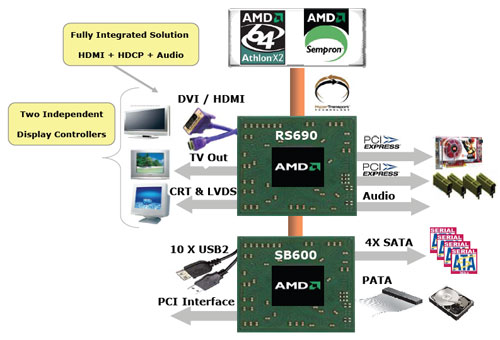

Північний Міст  AMD 690G/V пов'язаний із процесорним роз’ємом АМ2 шиною HyperTransport (1 ГГц), що дозволяє надійно працювати з будь-яким сучасним процесором АМ.  Чіп північного мосту також забезпечує зв'язок з роз’ємом PCI Express х16 і південним мостом SB600 по шині PCI Express x4.

Південний міст SB600 підтримує шину PCI, 10 портів USB 2.0, чотири канали SATA II (з RAID 0, 1 і 10 конфігурацій) і один IDE.

Особливість чіпів сімейства AMD 690 - відносно потужне інтегроване графічне ядро Radeon X1200. Ядро працює на частоті до 400 МГц, має два блоки обробки піксельних шейдерів і два блоки обробки верхових шейдерів.  Основна відмінністю чіпа 690G від 690V в тому, що присутнє у першого цифрового виходу DVI/HDMI.



Материнська плата ASUS M2A-VM запакована в зелену коробку, на якій зазначена підтримка чіпом АМ 690 G операційної системи Windows Vista.

На звороті коробки маємо фотокартку материнської плати ASUS M2A-VM, також позначені основні характеристики та технології.

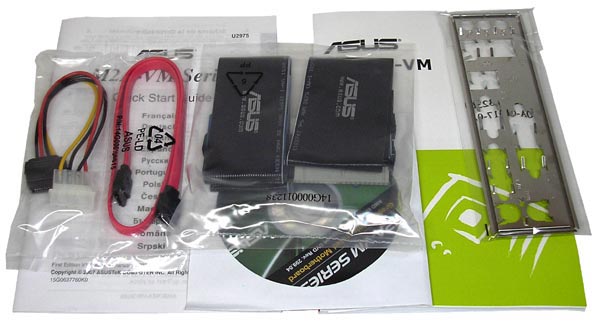

Материнська плата ASUS M2A-VM  має бюджетну комплектацію.

У комплекті  присутнє:

  • Материнська плата;
  • CD-диск із ПЗ та драйверами;
  • Посібник користувача англійською мовою, коротка інструкція з встановлення,
  • Шлейфи Serial ATA,  FDD, UltraDMA 133/100/66;
  • Перехідник живлення SATA;
  • Заглушка на задню панель корпусу.

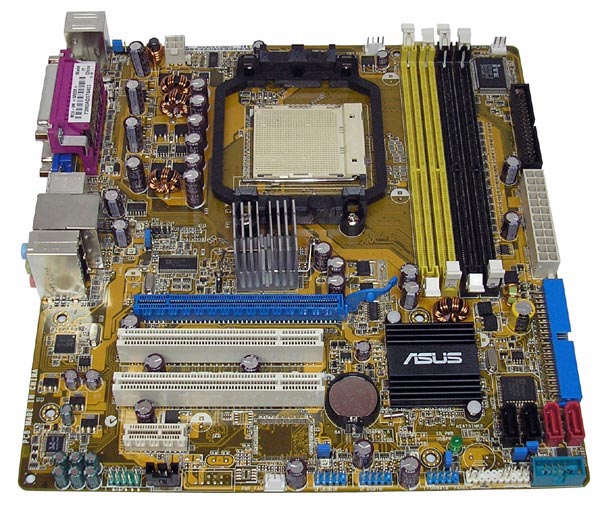

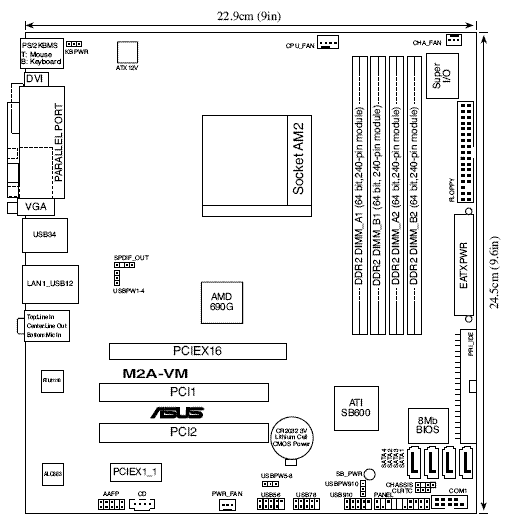

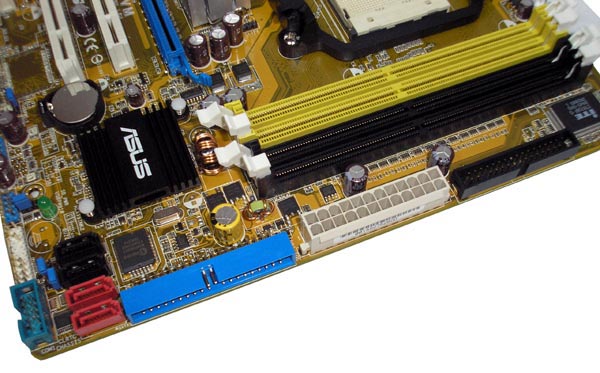

Компонування материнської плати не викликає великих дорікань. Тому що плата невеликих розмірів та кількість слотів PCI зменшено. Першим мінусом дизайну плати відзначимо розташування слоту PCI-Express x16 майже на одному рівні із заскочками слотів-модулів пам'яті, це буде заважати встановленню модулів при присутній відеокарті, хоча плата розрахована, у більшості випадків, для використання інтегрованої графіки. Другим невеликим недоліком відзначимо обернутий роз’єм IDE, до якого не завжди буде зручно підключати шлейф в невеликих корпусах, тому радимо підключити його відразу, а при необхідності, відключати тільки роз’єм від жорсткого диска.

Майже всі роз’єми розташовані по краях, що дуже зручно при зборці. У лівій  верхній частині вдало знаходиться чотирьохконтактний роз’єм живлення, а 24-контактний встановлено приблизно по середині правого краю плати, що  менш зручно, але якщо охайно вкласти  проводи, вони не будуть заважати. На північному мосту, що відповідає за графіку, знаходиться невеликий, але високий алюміньовий радіатор із шістьма ребрами. На південному мосту встановлено маленький стильний радіатор з логотипом ASUS. На платі розміщені 4-контактний роз’єм підключення вентилятора процесора і два звичайних, трьохконтактних. Процесорний розташовано вигідно біля сокета, а два інших перебувають у правому верхньому куті, і по центру нижнього краю плати, певно можна обирати, де зручніше підключити витяжний вентилятор.

До плати можна підключити тільки два пристрої з інтерфейсом ATA-133, і  4 пристрої SATA з можливістю їх об'єднання в RAID масив.

Плата має досить багато, а точніше, 10 портів USB, але не оснащена портом  IEEE1394. Крім цього, встановлений порт Gigabit LAN (RTL 8111B) і 6-канальний звук (Realtek ALC883).

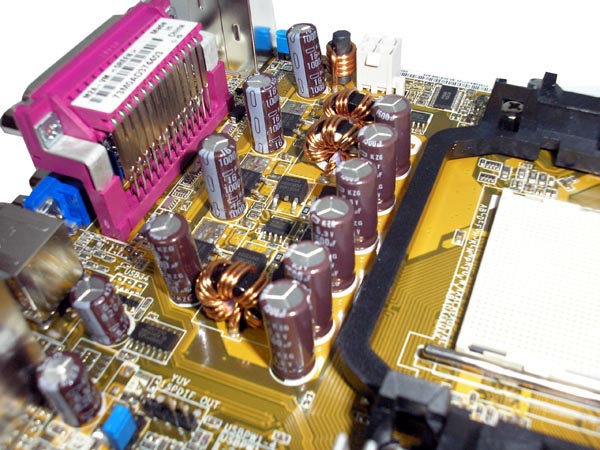

Стабілізатор живлення на платі всього лише трьохканальний, без додаткового охолодження елементів.

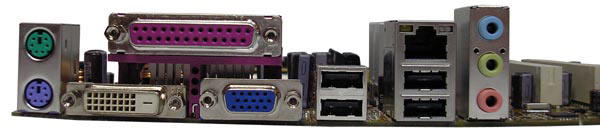

На задній панелі плати присутні наступні порти:  паралельний (LPT), цифровий (DVI) і аналоговий (VGA) відеовиходи, а також 3 аудіо порти, що перемикаються( Line-in, Line-out, Mic_in), 4x USB, Gigabit LAN RJ45, 2x PS/2. Відзначимо відсутність COM-Порту.

BIOS

В материнській платі ASUS M2A-VM використовується Phoenix AwardBIOS, що має великий набір корегуємих параметрів. Тут присутні останні розробки від ASUS, можливість настроювання різних параметрів, а також широкий набір оверклокерских функцій і моніторинг.

Можливості розгону:
- Зміна тактової частоти FSB від 200 до 400 МГц з кроком 1 МГц (ручне введення);
- Вибір робочої частоти пам'яті (DDR 2-400/533/667/800);
- Керування напругою на модулях пам'яті в діапазоні 1, 80-2,10 В з кроком 0,1 В;
- Зміна CPU VCore Voltage від 0,800 В до 1,550 В з кроком 0,025 В;
- Зміна множника: від 5х до максимального для процесора, що використовується;
- Зміна частоти HyperTransport від 200 до 1000MHz з кроком 200 МГц;

Вбудованій відеокарті дозволяється відводити від 32 Мб до 1024 Мб пам'яті із системної.

У вікні Hardware Monitor можна стежити за температурою материнської плати і процесора. Також тут можна отримати інформацію про швидкість обертання кулера процесора і  двох вентиляторів у корпусі. Крім того, маємо можливість включити функцію Q-Fan контролю швидкості обертання процесорного кулера, а також спостерігати за напругами на лініях 3,3 В, 5 В, 12 В и на процесорі (VCore).

Цілком, материнська плата має достатньо для розгону і роботи кількість налагоджень, проте на ній відсутнє ручне настроювання таймінгів пам'яті, яке може згодитися.

Розгін

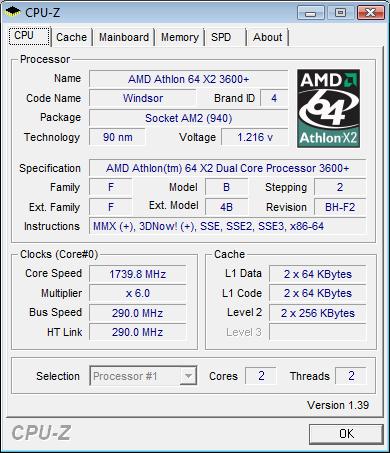

За допомогою налагоджень BIOS ми «розігнали плату» зі стандартних 200 МГц до 290 МГц, що дозволить на 45% збільшити продуктивність процесора - дуже непоганий результат для інтегрованого бюджетного рішення.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Спочатку материнська плата відмовлялася працювати з відеокартами на чіпах NVIDIA, але, після перепрошивання BIOS, картина виправилася і ми провели тестування.

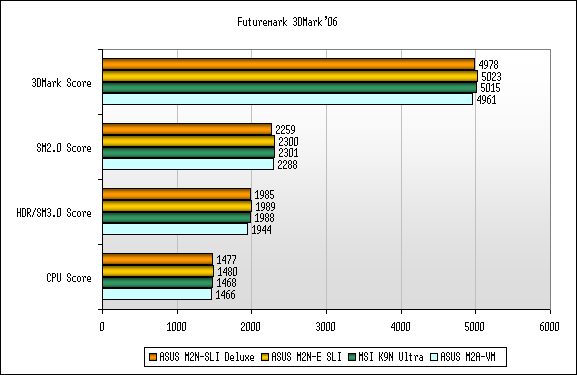

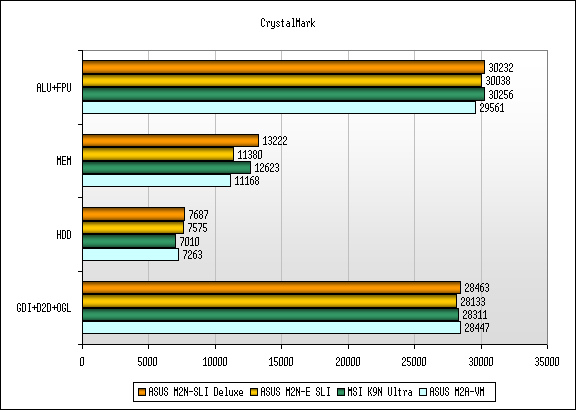

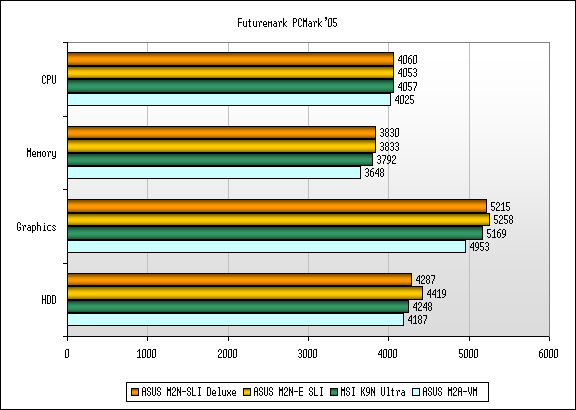

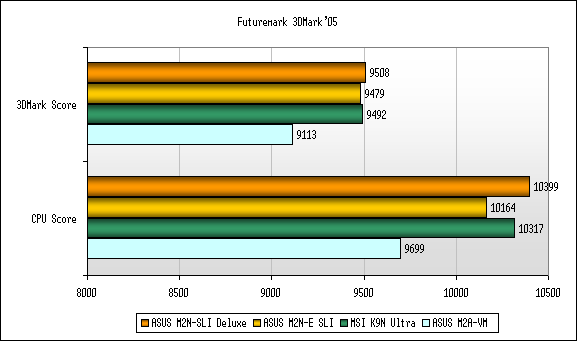

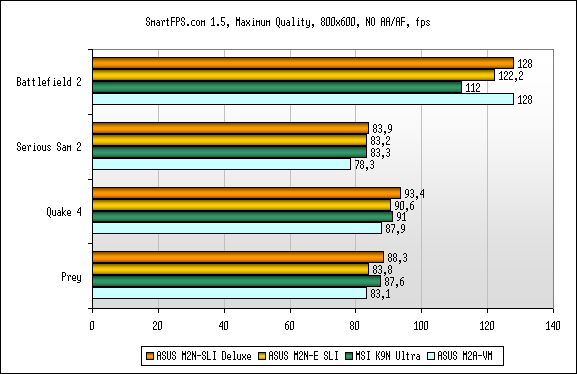

Тестування показало, що материнська плата показує результати трохи гірше, ніж її опоненти.

Тестування інтегрованого відеоприскорювача Radeon X1250

PCMark'05



Score

2511

CPU

4002

Memory

3605

Graphics

1099

HDD

3589

CrystalMark



Mark

59276

ALU+FPU

28486

MEM

10360

HDD

7242

GDI+D2D+OGL

13188

Futuremark 3DMark'05



3DMark Score

1054

CPU Score

6326

SmartFPS.com 1.5, Maximum Quality, 800x600, NO AA/AF, fps



Serious Sam 2

20,5

Quake 4

10,3

Prey

11

Результати відеоприскорювача дуже слабкі, але вже великим досягненням є тільки факт того, що сучасні ігри взагалі запускаються на інтегрованому прискорювачі і навіть часом показують близьку до мінімально необхідної швидкість зміни кадрів - той же Serious Sam 2 на мінімальних налагодженнях може виявитися іграбельним.

Висновки

Материнська плата ASUS M2A-VM з інтегрованою графікою і 6 канальним звуком - це дуже розумне рішення для офісного комп'ютера. Інтегрований відеоприскорювач Radeon X1250 здатний працювати в середовищі Windows Vista, і сама плата має необхідну та достатню комплектацію, щоб задовольнити всі потреби сучасного офісу. При необхідності можна встановити в слот PCI-Express x16 гарну відеокарту, і тоді ви зможете грати і працювати, приблизно так само, як і на інших сучасних платах. Плата має досить непогані можливості розгону процесора, але на ній встановлене дуже слабке охолодження елементів самої материнської плати, а  також в BIOS відсутні налагодження таймінгів пам'яті.

Гідні якості:

  • низька вартість;
  • інтегрована графіка з DVI і VGA виходом;
  • велика різноманіття налагоджень для розгону.
  • протестовану здатність роботи при частоті FSB 290 МГц.

Недоліки:

  • бюджетна комплектація;
  • система пасивного охолодження має слабку ефективність;
  • відсутність в BIOS ручного налагодження таймінгів;
  • незручності при монтажі.
