Огляд материнської плати ASUS ITX-220
28-01-2010
Сучасні користувачі вимагають від комп'ютера самі різні потреби, які виробники намагаються задовольнити. Будь це потужна ігрова станція, високоякісна мультимедійна система чи звичайний сімейний ПК. Однак не всі ситуації вимагають від комп'ютера високої продуктивності: у системах, орієнтованих на роботу з текстом і інтернетом у ній, найчастіше, просто немає необхідності. Оскільки даний сегмент займає значну частку ринку, виробники комп'ютерних комплектуючих пропонують різноманітні рішення, продуктивності яких ледве вистачить для перегляду фільму в HD-якості, зате ці комплектуючі мають у своєму розпорядженні такі переваги, як компактність, невисоке енергоспоживання та тепловиділення, і, звісно ж, доступну вартість. Оскільки заставою одержання необхідного рівня продуктивності від комп'ютера є в першу чергу розумно підібрана материнська плата, при визначенні потрібної конфігурації користувачі намагаються уважно поставитися до цього процесу. Це ствердження певною мірою слушне і при виборі материнської плати для офісного ПК, де необхідна компактна організація рабочего місця та мінімізація витрат на покупку і обслуговування комп'ютера. У даному огляді буде розглянута материнська плата з цього сегмента. ASUS ITX-220 вже має на своєму борті процесор і відеоядро, що значно знижує вартість даного рішення. Отже, познайомимося ближче з материнською платою ASUS ITX-220.
Специфікації материнської плати ASUS ITX-220
Виробник |
ASUS |
Модель |
ITX-220 |
Чіпсет |
Intel 945GC Express + Intel ICH7 |
Процесорний роз’єм |
Socket 479 |
Підтримувані процесори |
Intel Celeron 220 (1,2 ГГц, 512 КБ L2, інтегрований у плату) |
Системна шина, МГц |
533 |
Використовувана пам'ять |
PC2-4200 (DDR2 533 МГц) |
Підтримка пам'яті |
2 x 240-контактних DIMM до 4 ГБ |
Відео |
Інтегрований у чіпсет Intel GMA 950. |
Слоти розширення |
1 x PCI |
Дискова підсистема |
2 x SATA 3.0 Гб/с |
LAN |
Мережний LAN-контролер Realtek RTL8112 10/100/1000 Мбіт/с |
Звукова підсистема |
6-канальний High-Definition Audio кодек VIA VT 1705 |
Живлення |
24-контактний роз’єм живлення ATX |
Охолодження |
Алюмінієвий радіатор + вентилятор 40х40х10 мм на процесорі (швидкість обертання: 6000±10% R.P.M.; Напруга живлення (В): DC 12В; Максимальний повітряний потік: 5.57CFM; Рівень шуму: 25,3-27,5 дБА) |
Роз’єм для вентиляторів |
1 x корпусний вентилятор |
Зовнішні порти I/O |
1 x PS/2 (клавіатура) |
Внутрішні порти I/O |
2 x USB 2.0/1.1 |
BIOS |
8 Мб ПЗП |
Фірмові технології |
- ASUS CrashFree BIOS 3 |
Комплектація |
Посібник користувача; |
Форм-фактор, розміри, мм |
Mini-ITX |
Сайт виробника |
Нові версії BIOS і драйверів можна скачати зі сторінки підтримки. |
Плата впакована в картонну коробку з якісною кольоровою поліграфією. На лицьовій стороні упаковки зазначені: фірма-виробник, назва моделі, форм-фактор виробу, інформація про наявність гігабітного LAN-контролера і інтегрованого процесора.
На звороті упаковки показаний зовнішній вигляд плати та за допомогою простих і зрозумілих піктограм зазначені основні особливості виробу, а також на різних мовах описані деякі відмітні риси плати, такі, як можливість використання DDR 2-пам'яті у двоканальному режимі, наявність гігабітного мережного LAN-контролера та високоякісної звукової підсистеми.
Приємний той факт, що за якістю та дизайном упаковка ASUS ITX-220 не поступається більш дорогим і функціональним платам цього виробника.

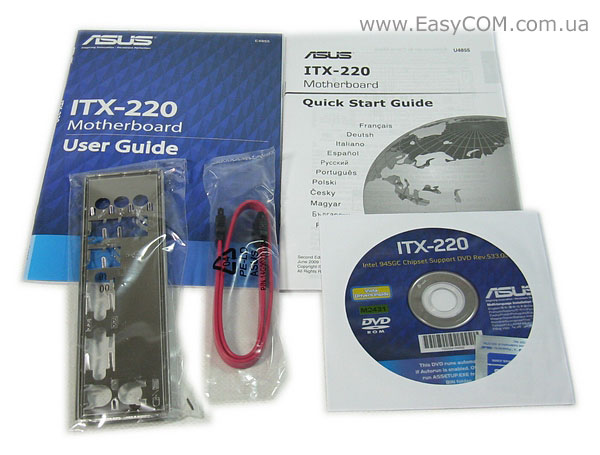

В комплект поставки материнської плати ASUS ITX-220 входить наступне:
- посібник користувача;
- 1x SATA-кабель;
- планка задньої панелі I/O Shield;
- диск з драйверами та утилітами.
Дана комплектація, безумовно, мінімальна, виробник міг би, принаймні, покласти в коробку з платою перехідник живлення та додатковий кабель для SATA-пристроїв. Навряд чи б це серйозно вплинуло на ціну прилашту, зате позбавило б покупця від додаткового головного болю.

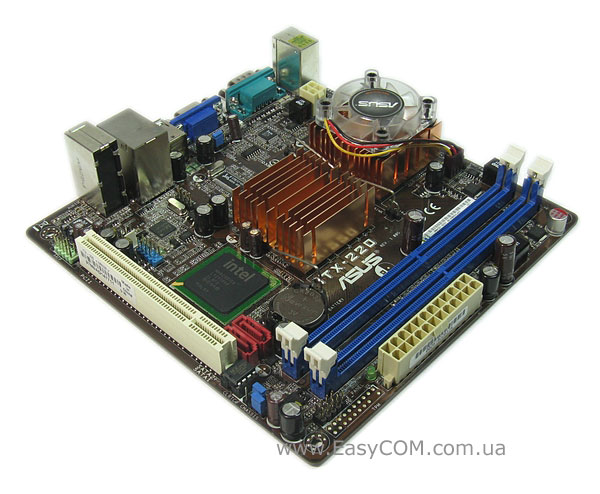

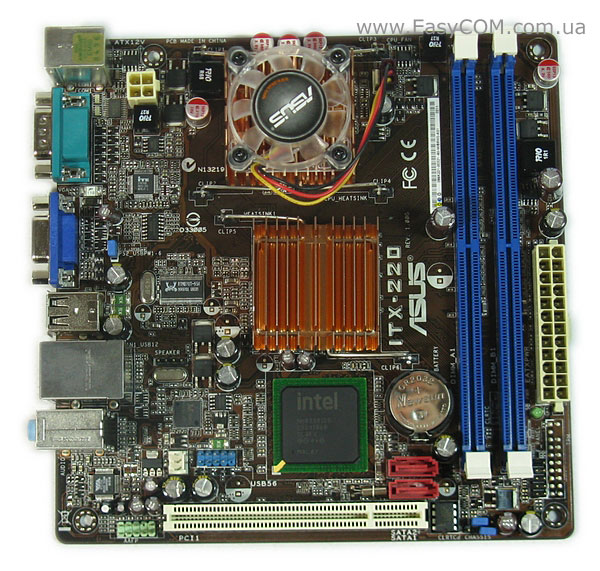

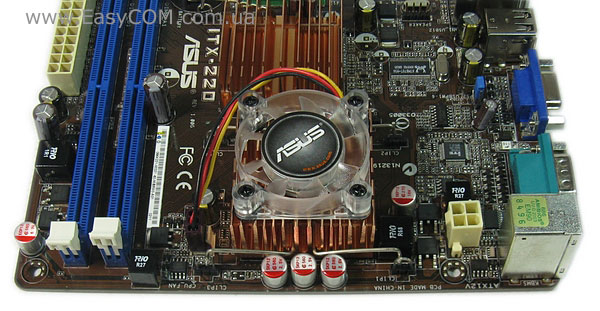

Материнська плата ASUS ITX-220 виконана у форм-факторі Mini-ITX і, відповідно, має квадратну форму розмірами 170 на 170 мм. Всі компоненти материнської плати згруповані досить щільно, однак, це не викликає ніяких незручностей - всі внутрішні порти та роз’єми розміщені по краях плати. Крім того, ASUS ITX-220 вигідно відрізняється від своїх конкурентів в особі GIGABYTE GA-GC230D і ASUS AT3GC-I наявністю другого 240-контактного роз’єму для оперативної пам'яті, що дозволяє організувати двоканальний режим роботи останньої. А якщо взяти до уваги можливість встановлення максимального об'єму ОЗП до 4 ГБ, то в плані підсистеми оперативної пам'яті для офісного рішення запропонований буквально максимум і навіть більше.

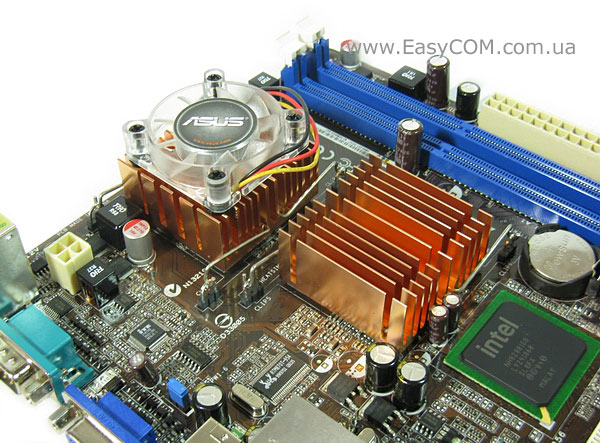

Трохи здивував підхід до охолодження компонентів плати – у той час як процесор і північний міст охолоджуються за допомогою алюмінієвих радіаторів (радіатор на процесорі додатково має вентилятор), південний міст залишився зовсім без засобів охолодження. Оскільки ICH7 досить сильно гріється (після тривалого навантаження на систему температура південного мосту була рівна 64 °С) йому не перешкодив би власний радіатор. Взагалі незрозуміло, чому компанія ASUS вирішила відмовитися від використання досить вдалої системи охолодження застосованої на тій же ASUS AT3GC-I? В іншому рівень шуму системи охолодження ITX-220 середній, при швидкості обертання вентилятора в районі 6000 об/хв.
Щодо системи живлення, то плата ніяких сюрпризів не піднесла. Для більшості виробників стало вже стандартом при виготовленні плат даного класу поряд з твердотільними конденсаторами використовувати електролітичні. Такий підхід знаходить застосування і у цій платі, яка в цілому, ідентична по системі живлення з ASUS AT3GC-I.

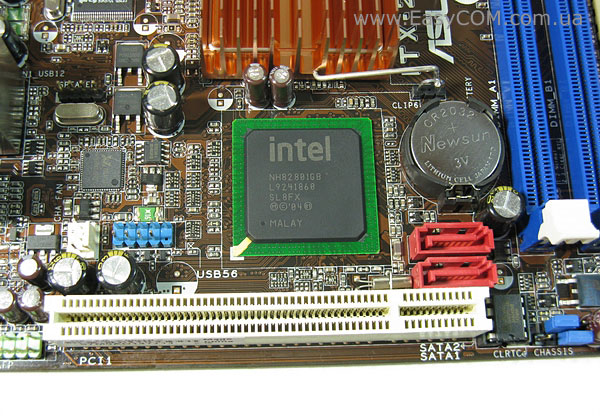

За дискову підсистему материнської плати ASUS ITX-220 відповідає південний міст ICH7, однак можливості даної плати щодо цього були трохи урізані. Дискова підсистема ITX-220 складається тільки з двох портів SATA II з максимальною швидкістю передачі даних до 3 Гб/с, а функція підтримки IDE-контролера залишилася в південному мосту незадіяною, тому що роз’єм для підключення PATA-пристроїв відсутній. Очевидно, це викликане нестачею вільного місця на платі через введення другого роз’єму під оперативну пам'ять. Цю особливість даної материнської плати записуємо в мінуси, хоча і складно представити ситуацію, коли сучасна материнська плата такого рівня купується для доукомплектації старим обладнанням. Підключити периферійне обладнання можна до шести портів USB, з яких чотири виведені на задню інтерфейсну панель, а два розведені на платі. До розведених на платі портів можна підключити роз’єм швидкого доступу на лицьовій панелі корпуса або кардрідер.

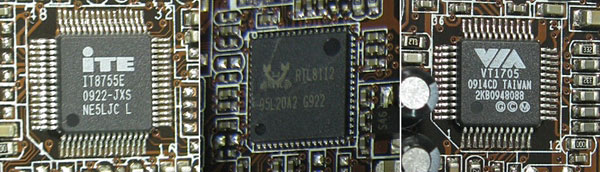

Обслуговуванням системного моніторингу та COM порту займається контролер IT8755E. Інтегрований 6-канальний High-Definition Audio кодек виконаний на мікросхемі VT 1705 виробництва компанії VIA і при тестуванні показав досить непогані результати, як для вбудованого рішення. Для мережних з'єднань на платі ASUS ITX-220 використовується гігабітний LAN-контролер RTL8112 виробництва компанії Realtek.

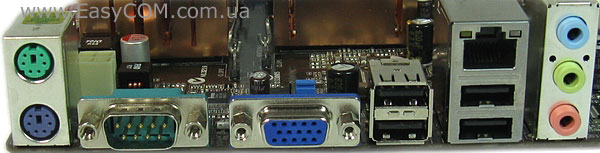

На задню панель материнської плати ASUS ITX-220 виведені наступні порти:
- два PS/2 для клавіатури або миші;
- 1 роз’єм COM;
- 1 роз’єм VGA (D-SUB);
- чотири роз’єми USB;
- роз’єм RJ45 для мережних з'єднань;
- 3 аналогових роз’єми для підключення 6-канального звуку.
Ми бачимо, що на задній панелі даної плати відсутній LPT-роз’єм. Це є мінусом даної плати, оскільки конкуренти цього рішення його мають.
BIOS
Основу BIOS материнської плати ASUS ITX-220 склав код, написаний компанією AMI.

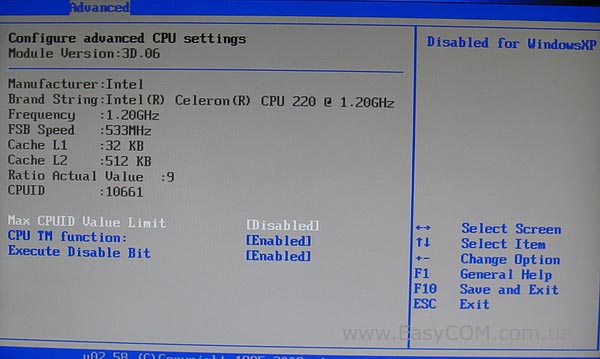

Вкладка «Advanced» надає доступ до керування процесорними функціями і технологіями.

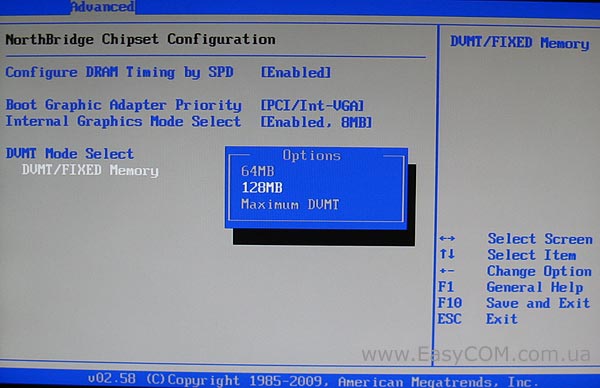

У налаштуваннях чіпсету можна визначити роботу оперативної пам'яті і вбудованого відеоядра.

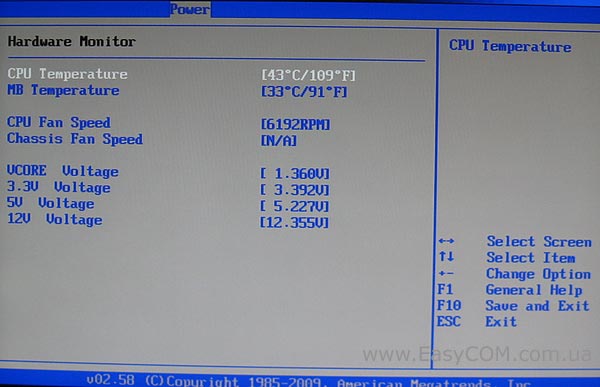

Системний монітор не може похвастатися великими можливостями, тільки візуалізація. Він відображає температуру центрального процесора, швидкість обертання вентилятора системи охолодження і додаткового корпусного вентилятора, ІА також напруга на ядрі процесора та основних лініях живлення.
Можливості для хоч якого-небудь розгону ми в BIOS не виявили, а шкода, адже конкурентні рішення від GIGABYTE, наприклад, плата GA-GC230D, дозволяють одержати помітне прискорення системи.
Тестування
Для тестування материнської плати використане наступне обладнання:
Оперативна пам'ять |
2 х DDR2-1200 1024 МБ Kingston PC9600 |
Жорсткий диск |
Samsung HD080HJ, 80 Гб, SATA-300 |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Chieftec CFT-500-A12S 500W, 120 мм вентилятор |

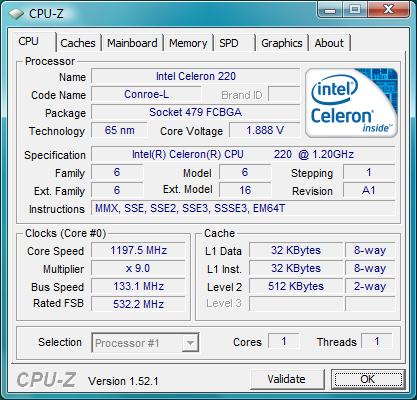

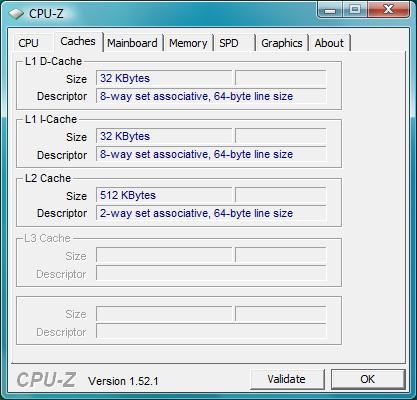

З даних, відображених утилітою CPU-Z, видно, що інтегрований процесор Intel Celeron 220 виготовлений по 65-нм техпроцесу, підтримує інструкції MMX, SSE, SSE2, SSE3, SSSE3 і EM64T, має одне ядро, а його робоча частота становить 1200 МГц. Кеш-пам'ять другого рівня в процесора невеликого об'єму, всього 512 КБ.

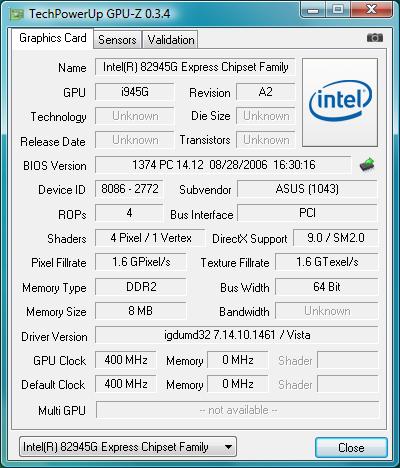

Інтегроване графічне ядро має чотири блоки ROP, чотири конвеєри обробки піксельних шейдерів і один для роботи з верховими, що забезпечує підтримку DirectX 9.0. Ядро працює на частоті 400 МГц і використовує для своїх потреб буфер в оперативній пам'яті об'ємом від 8 до 224 МБ.

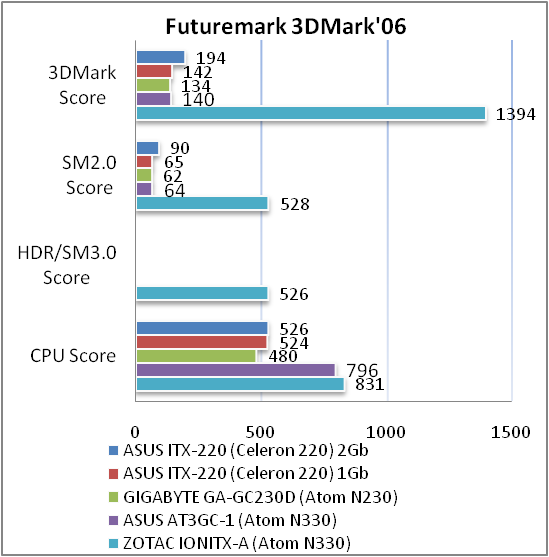

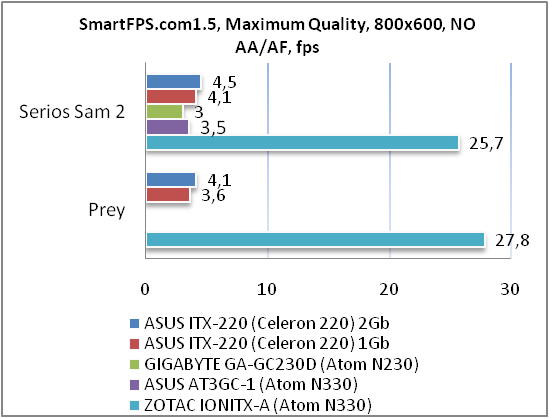

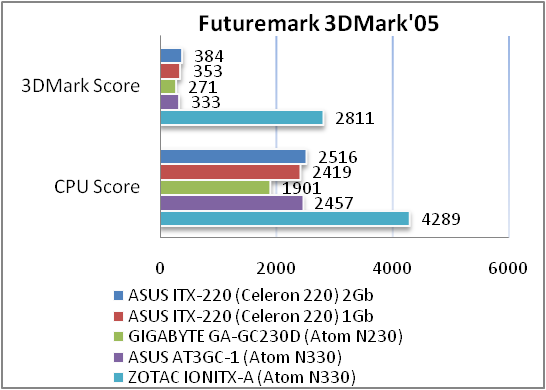

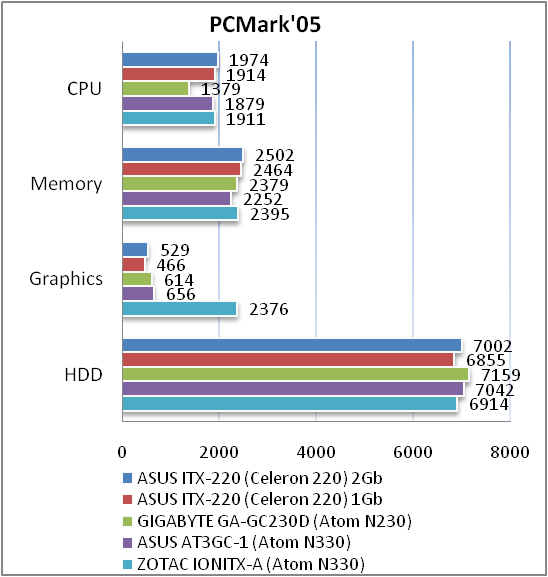

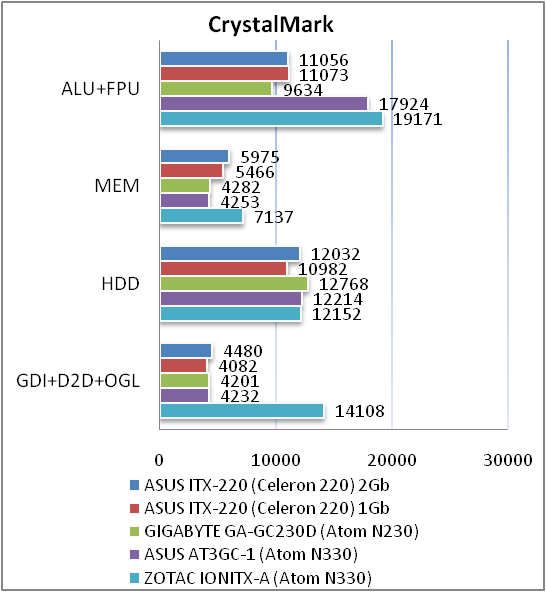

Згідно результатам тестів бачимо, що материнська плата ASUS ITX-220, у порівнянні з конкуруючими рішеннями даного сегменту, взагалі, дорівнює їм в плані продуктивності. Результати тестів плати, укомплектованої двома гігабайтами пам'яті, що працює у двоканальному режимі, свідчать про незначну перевагу перед платами, пам'ять яких працює тільки в одноканальному режимі, але найчастіше ця перевага нівелюється одноядерним процесором Intel Celeron 220, продуктивність якого менше, ніж у двоядерного Intel Atom N330. Коли справа стосується обробки графіки, дана плата, як і більшість її конкурентів, що використовують графічне ядро Intel GMA 950, показує разюче низьку продуктивність, недостатню, для гри в сучасні та не дуже ігри навіть з мінімальним рівнем комфорту. Але навряд чи це варто вважати недоліком, тому що плата такого рівня спроектована для зовсім інших завдань.
Тестування звукового тракту на основі кодека VIA VT 1705
Загальні результати (Rightmark Audio Analyzer)
Режим роботи 16-bit, 44,1 khz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.11,-0.44 |
Добре |
Рівень шуму, дБ (А) |
-83.9 |
Добре |
Динамічний діапазон, дБ (А) |
81.8 |
Добре |
Гармонійні викривлення, % |
0.032 |
Добре |
Гармонійні викривлення + шум, дБ(A) |
-66.9 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.041 |
Добре |
Взаємопроникнення каналів, дБ |
-83.7 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.040 |
Добре |
Загальна оцінка |
|
Добре |
Режим роботи 32-bit, 192 khz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.04, -0.53 |
Добре |
Рівень шуму, дБ (А) |
-82.7 |
Добре |
Динамічні діапазон, дБ (А) |
82.1 |
Добре |
Гармонійні викривлення, % |
0.032 |
Добре |
Гармонійні викривлення + шум, дБ(A) |
-67.1 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.041 |
Добре |
Взаємопроникнення каналів, дБ |
-80.0 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.038 |
Добре |
Загальна оцінка |
|
Добре |
Аудіо-кодек VIA VT 1705 у загальному заліку одержує оцінку «Добре». Це говорить про досить якісне виконання мікросхеми та достатньо гарну її обв'язку. Оскільки орієнтир плати все-таки офісний, цього кодека буде цілком достатньо.
Висновки
Отже, які ж висновки можна зробити про материнську плату ASUS ITX-220? Плата має невисоку ціну і, у той же час, надає всі необхідні можливості в рамках задоволення стандартних офісних потреб. При цьому плата має декілька неоднозначні особливості, як то: наявність другого роз’єму під оперативну пам'ять, але відсутність IDE-контролера, а також неповноцінна система охолодження та відсутність LPT-порту. Найбільш імовірний варіант розвитку подій такий, що при виборі плати даного класу споживач, який хоча б трохи розбирається в комп'ютерній техніці, швидше за все, зверне свою увагу на конкуруючі з ASUS ITX-220 рішення, оскільки при схожій ціні та можливостях вони готові запропонувати всі необхідні роз’єми та будуть більш дешевими в експлуатації через відсутність додаткового роз’єму під оперативну пам'ять, використання якого в даному класі систем навряд чи виправдано.
Переваги:
- компактність;
- низьке енергоспоживання;
- гігабітний мережний контролер;
- два роз’єми під оперативну пам'ять.
Недоліки:
- обмежені можливості розширення;
- відсутність підтримки LPT і IDE-інтерфейсів;
- малопродуктивне несучасне графічне ядро;
- відсутність охолодження вівнічного моста;
- відсутність можливостей розгону.
Автор: Дмитро Ісаєв
Переклад: Анна Смірнова
Висловлюємо подяку фірмі ТОВ ВФ Сервіс ( м. Дніпропетровськ) за надану для тестування материнську плату.
