Огляд і тестування материнської плати ASUS H81T

Низькопрофільні материнські плати формату Thin Mini-ITX призначені для складання ультракомпактних систем або моноблоків (All-In-One PC), тому їхня висота не повинна перевищувати 2,5 см. Саме у зв'язку з цим обмеженням на платах даного формату використовуються, наприклад, не стандартні DIMM-слоти, а «ноутбучні» SO-DIMM, у яких модулі оперативної пам'яті розташовуються паралельно поверхні друкованої плати. Також у специфікації компанії Intel для формату Thin Mini-ITX зазначена підтримка як мінімум двох слотів mini-PCI Express: одного для встановлення плат розширення повноцінної довжини, а другого – для половинної. Подібна функціональність материнської плати дозволить здійснити монтаж не тільки високошвидкісного SSD-накопичувача формату mSATA, але й, наприклад, модуля бездротових інтерфейсів, який відмінно впишеться в концепцію компактного мультимедійного ПК. Додатково відзначимо підтримку роз’єму LVDS, який служить для підключення дисплею в моноблоці, а також обов'язкову наявність відеовиходу HDMI, який вам знадобиться у випадку складання стандартної системи з підключенням до звичного монітора або ТВ.

Як ви вже здогадалися, героїня нашого огляду, материнська плата ASUS H81T, є пристроєм саме формату Thin Mini-ITX. Власне, перед нами перша материнська плата даного формату на базі чіпсету Intel H81 Express від компанії ASUS. Давайте ж подивимося, чи відповідає вона всім згаданим вище вимогам, а також ознайомимося з усіма її перевагами та недоліками, якщо такі є.

ASUS H81T



Специфікація материнської плати ASUS H81T:

Виробник

ASUS

Модель

H81T (rev 1.02)

Чіпсет

Intel H81 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

1600 / 1333 / 1066 МГц

Підтримка пам'яті

2 x DDR3 SO-DIMM-слоти з підтримкою до 16 ГБ пам'яті

Слоти розширення

2 x mini-PCIe 2.0 x1

Дискова підсистема

Чіпсет Intel H81 Express підтримує:

1 x SATA 6 Гбіт/с

1 x SATA 3 Гбіт/с

1 x mSATA 6 Гбіт/с (mini-PCIe 2.0 x1)

1 x eSATA 3 Гбіт/с

LAN

1 x Realtek 8111G (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887-VD

2 / 4 / 5.1 / 7.1-канальний звук

Живлення

2-контактний роз’єм живлення ATX19V1 або зовнішній блок живлення

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 х DVI-I

1 x HDMI

1 x LAN (RJ45)

2 x USB 3.0

2 x USB 2.0

1 x eSATA

2 x аудіопорти

1 х роз’єм для підключення БЖ

Внутрішні порти I/O

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 x USB 2.0 з підтримкою підключення одного USB 2.0

1 x SATA 6 Гбіт/с

1 x SATA 3 Гбіт/с

1 х роз’єм живлення SATA

1 х роз’єм COM

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 x роз’єм LVDS

1 х група роз’ємів для підключення дисплею

BIOS

64 Мбит AMI UEFI BIOS

PnP, DMI2.0, SM BIOS 2.5, ACPI 2.0а

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 x кабель живлення SATA

2 х заглушки інтерфейсної панелі

Форм-фактор,

розміри

Thin Mini-ITX

170 х 170 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+H81T

Упаковка та комплектація

ASUS H81T



Материнська плата ASUS H81T постачається в досить компактній коробці, виконаній з якісного щільного картону. Лицьова сторона упаковки оформлена в традиційному стилі з використанням жовто-чорних тонів. З корисної інформації тут можна відзначити підтримку операційної системи Windows 8.1 і наявність відеовиходу HDMI на інтерфейсній панелі з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).

У нижній частині зосереджено ряд піктограм, які вказують на наступні переваги:

  • використання спеціальних запобіжників для підвищеного ступеня захисту компонентів від надструму та струму короткого замикання;
  • забезпечення захисту від електростатичних розрядів;
  • застосування винятково японських твердотільних конденсаторів з підвищеним терміном служби (до 5000 годин при температурі 105°С);
  • підтримку функції автоматичного розгону інтегрованого в процесор графічного ядра, яка дозволяє збільшити його продуктивність аж до 30%;
  • наявність у комплекті з материнською платою фірмового ПЗ Al Suite 3, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи не заходячи в BIOS.

ASUS H81T



Через обмежену компактними розмірами вільну площу, зворотна сторона упаковки несе на собі тільки схематичне зображення материнської плати, її коротку технічну специфікацію та згадування про ряд підтримуваних технологій:

  • USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
  • Network iControl – за допомогою комплектного ПЗ можна в режимі реального часу контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів.

ASUS H81T

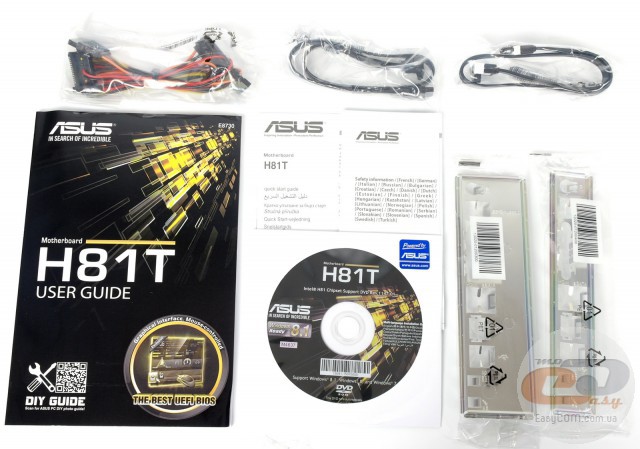

Комплект поставки тестованої моделі виглядає наступним чином:

  • диск із драйверами та утилітами;
  • інструкція користувача;
  • два SATA-шлейфи;
  • кабель живлення SATA;
  • низькопрофільна заглушка інтерфейсної панелі;
  • стандартна заглушка інтерфейсної панелі.

Даного комплекту буде цілком достатньо для підключення двох можливих накопичувачів з інтерфейсом SATA, а також для встановлення пристрою в стандартні та у низькопрофільні корпуси.

Дизайн і особливості плати

ASUS H81T

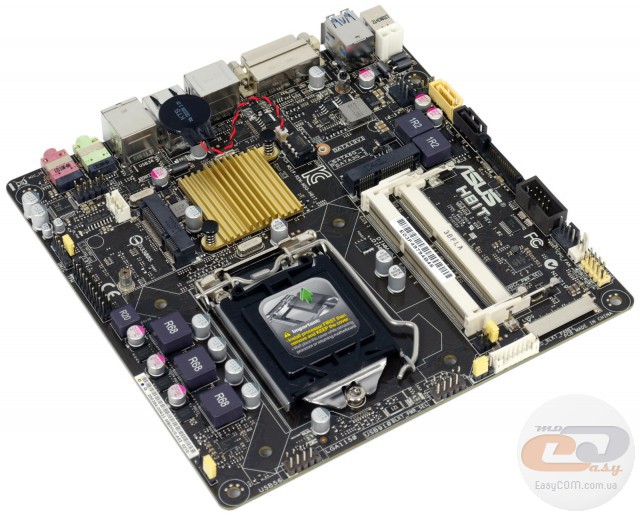

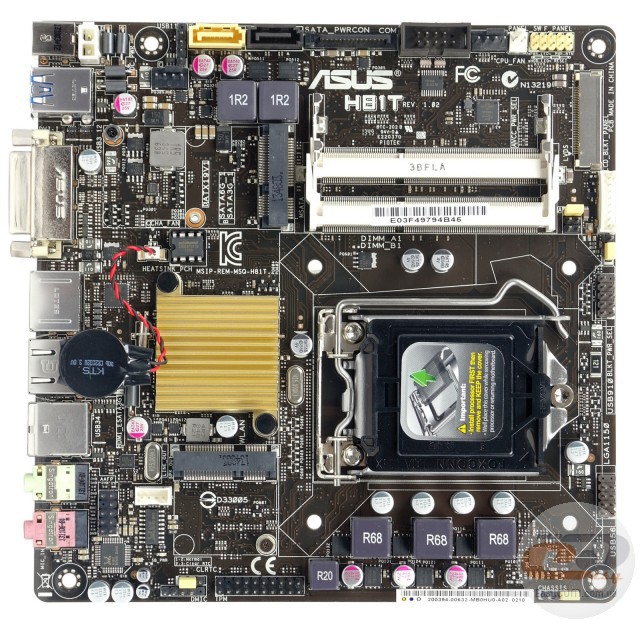

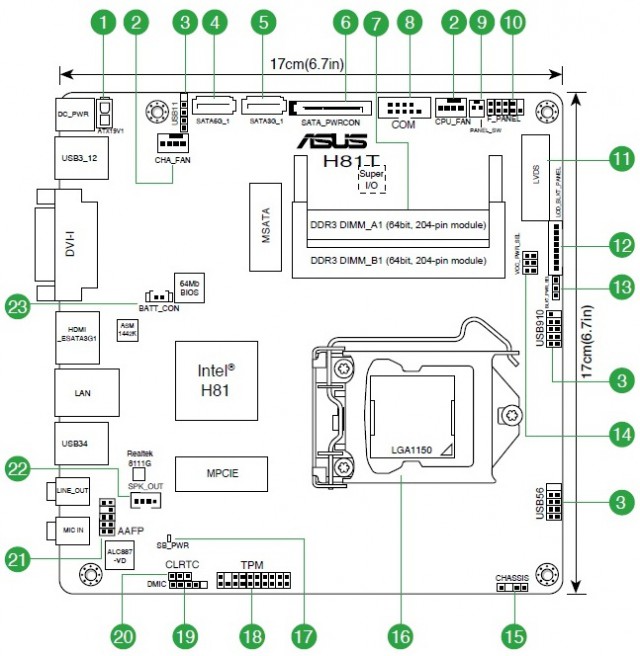

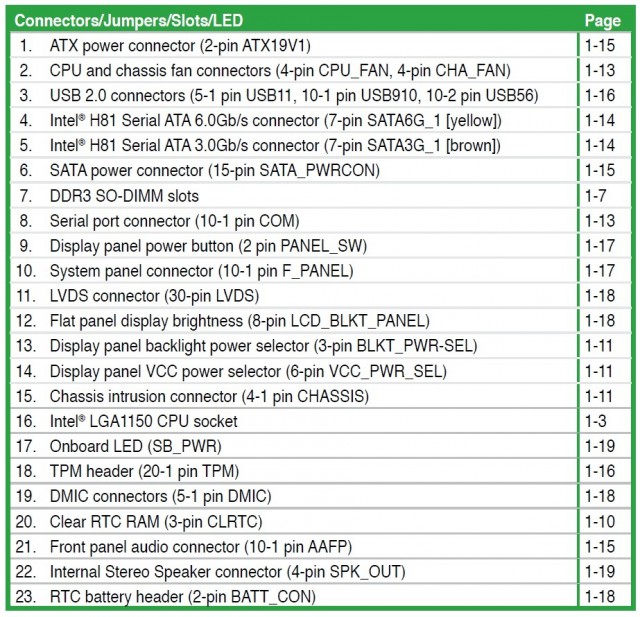

Новинка виконана на друкованій платі темно-коричневого кольору формату Thin Mini-ITX (170 х 170 мм). Як бачимо, описати компонування досить складно, оскільки вона зовсім не схожа на звичну нам за іншими фірмовими продуктами формату Mini-ITX.

Стандартні слоти розширення на ASUS H81T відсутні через обмеження по висоті. Також із цієї причини DIMM-слоти для модулів оперативної пам'яті замінені на SO-DIMM, з горизонтальним встановленням планок пам'яті. У цілому ж усі роз’єми винесені ближче до країв плати, а внутрішній простір грамотно розділений між ключовими вузлами, тому ніяких проблем зі складанням системи у вас не виникне.

ASUS H81T

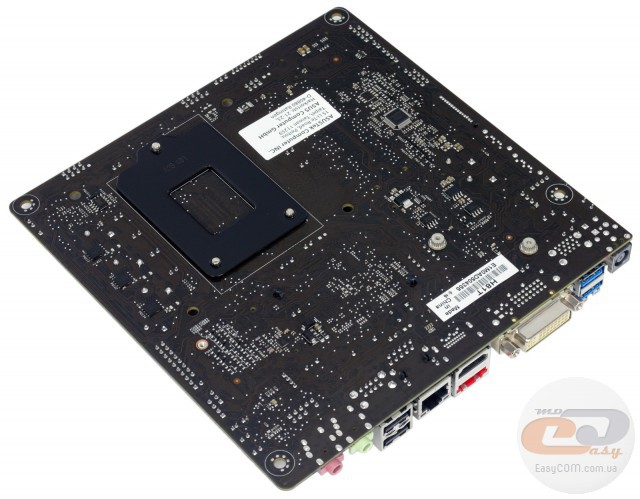

На звороті, крім стандартної опорної пластини процесорного роз’єму, можна відзначити кілька елементів підсистеми живлення та мікросхему, відповідальну за можливості Multi I/O.

ASUS H81T

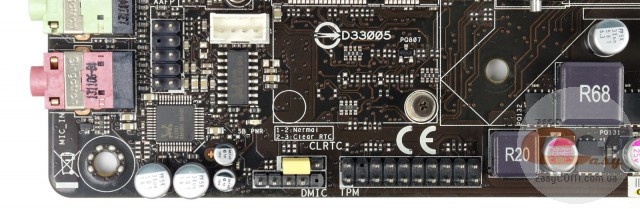

У нижній частині друкованої плати розташовані: роз’єм TPM; колодка підключення аудіороз’ємів передньої панелі; джампер для скидання CMOS; роз’єм DMIC, який вам пригодиться для підключення мікрофону в корпусі моноблока, а також роз’єм для підключення динаміка.

ASUS H81T

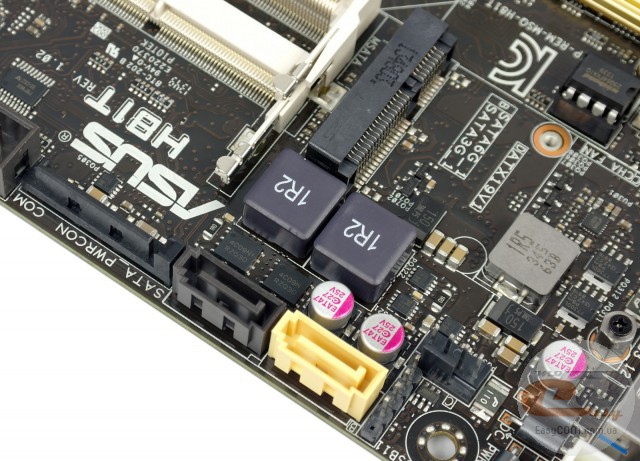

Можливості організації дискової підсистеми представлені двома портами SATA: один SATA 6 Гбіт/с і один SATA 3 Гбіт/с. Поруч і ними розташований роз’єм живлення SATA-пристроїв, який буде актуальний у випадку використання зовнішнього блока живлення. Також у розпорядженні користувача є роз’єм mSATA 6 Гбіт/с і порт eSATA 3 Гбіт/с на інтерфейсній панелі. Робота всіх чотирьох інтерфейсів реалізована силами чіпсету Intel H81 Express.

Слід звернути увагу і на роз’єм для підключення системного вентилятора, а також на половинну колодку для активації одного порту USB 2.0.

ASUS H81T

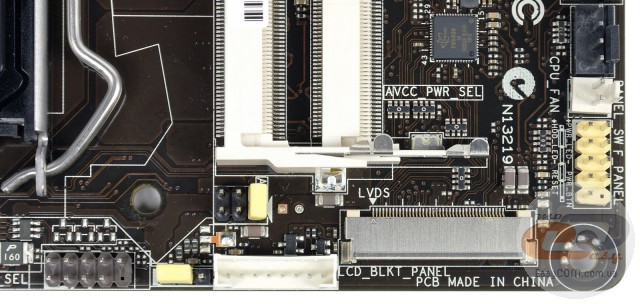

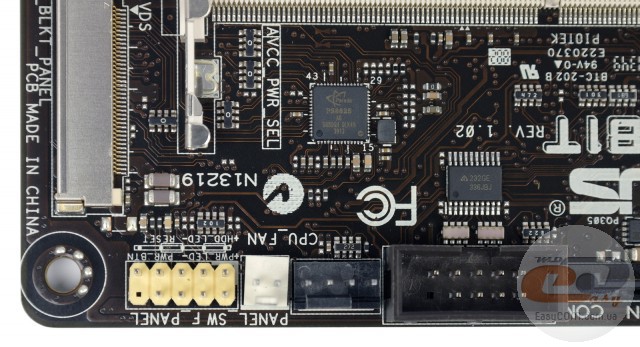

У верхньому правому куті знаходяться: колодка підключення фронтальної панелі, роз’єм COM, а також роз’єм LVDS для підключення дисплею моноблока.

ASUS H81T



На правій стороні, крім цілого ряду роз’ємів, необхідних для коректної роботи дисплею, знаходяться дві колодки активації додаткових портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка семи портів USB 2.0: п'яти внутрішніх і двох на інтерфейсній панелі. Що ж стосується USB 3.0, то робота двох відповідних портів на інтерфейсній панелі також забезпечується силами набору системної логіки Intel H81 Express.

ASUS H81T

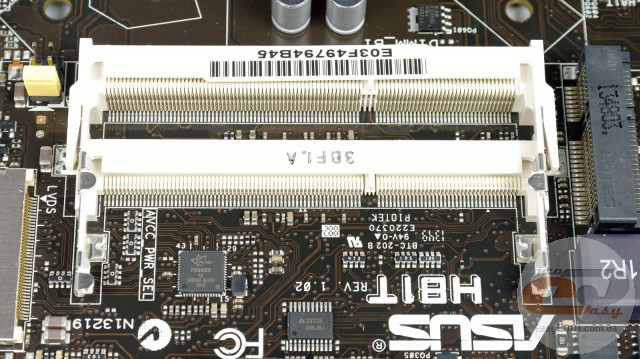

Материнська плата ASUS H81T оснащена двома SO-DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Враховуючи особливості чіпсету, підтримується тільки один роз’єм на канал, що в підсумку дає нам двоканальний режим з максимальним обсягом пам'яті 16 ГБ. Цього буде цілком достатньо для вирішення повсякденних завдань у системах початкового рівня. Також відзначимо, що тактова частота використовуваних модулів може досягати максимум 1600 МГц.

ASUS H81T

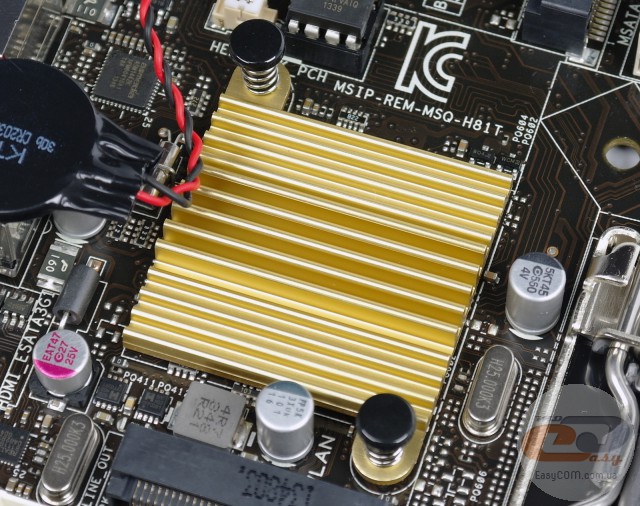

Єдиний радіатор моделі ASUS H81T закріплений на текстоліті за допомогою пластикових підпружинених кліпс. Він здійснює відведення тепла від мікросхеми Intel H81 Express. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 41,8°C;
  • елементи підсистеми живлення процесора – 41,4°C.

Отримані результати можна охарактеризувати як хороші, особливо беручи до уваги досить компактні габарити єдиного радіатора та спосіб його кріплення.

ASUS H81T



ASUS H81T

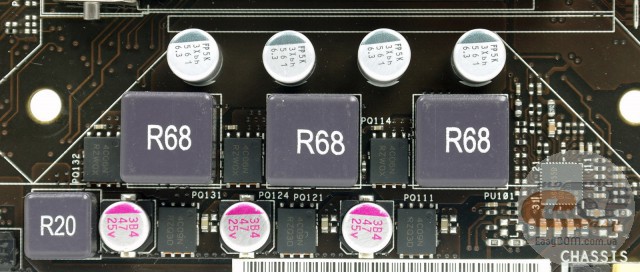

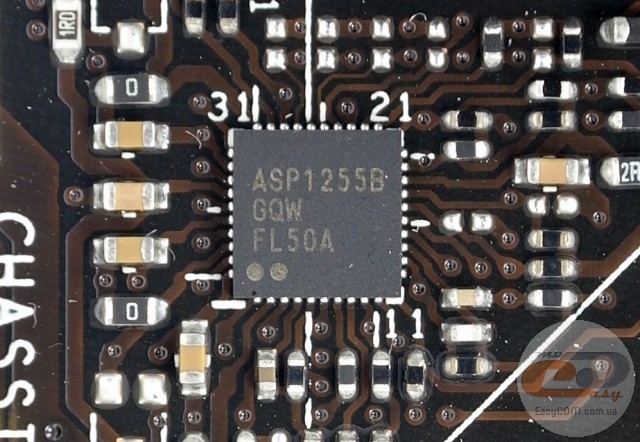

Живлення процесора здійснюється за 3-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1255В. Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори та дроселі з феритовим осердям.

Живлення системи може бути забезпечене двома способами: за допомогою зовнішнього блока живлення й відповідного роз’єму на інтерфейсній панелі або з використанням внутрішнього джерела живлення для підключення до 2-контактного роз’єму ATX19V1.

ASUS H81T



ASUS H81T

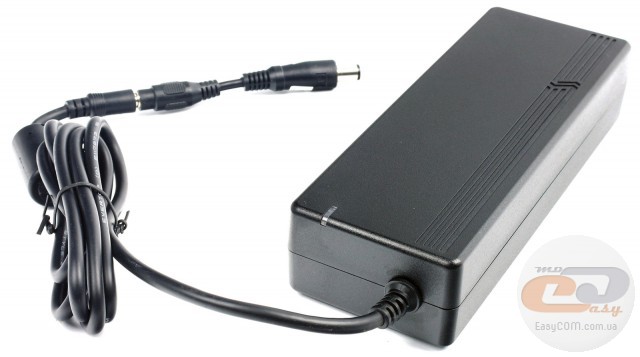

У нашому випадку був використаний зовнішній блок живлення Seasonic SSA-1201-19 потужністю 120 Вт, а також перехідник з роз’єму 5,5 х 2,1 мм на 7,4 х 5,0 мм. Відзначимо, що в процесі тестування ми також провели вимірювання енергоспоживання, яке склало 25 Вт у простої та 103 Вт при 100% навантаженні на ЦП.

Зведена таблиця технічної специфікації зовнішнього блока живлення Seasonic SSA-1201-19 виглядає наступним чином:

Модель

Seasonic SSA-1201-19

Загальна вихідна потужність, Вт

120

Параметри вхідного сигналу

Напруга, В

100 - 240

Сила струму, А

2

Частота, Гц

50 / 60

Вихідна напруга, В

19

Максимальний струм, А

6,32

Коефіцієнт ефективності, %

87

Діапазон робочих температур, °С

0…+40

Метод компенсації коефіцієнта потужності

Активний

Розміри, мм

174 х 65 х 37

Підтримувані стандарти й отримані сертифікати

CEC Level V, ErP Lot 7, Energy Star 2.0, CB, TUV, cUL, CE, FCC, C-tick, MEPS, KCC, BSMI, PSE, CCC

ASUS H81T

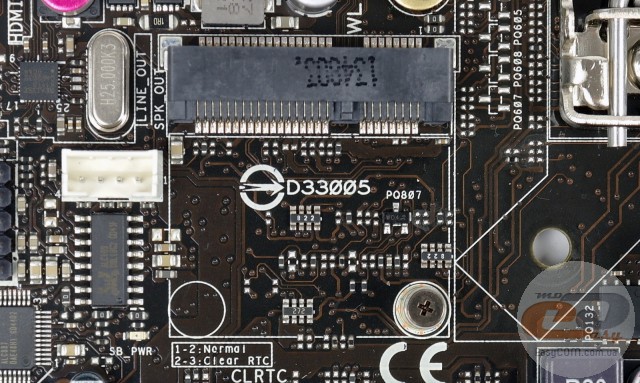

Оскільки виробник відмовився від встановлення на материнську плату звичних слотів розширення, у розпорядженні користувача є лише два роз’єми mini-PCIe 2.0 x1. Один із них, як ми вже згадували, сумісний зі стандартом mSATA, у той час як другий може бути використаний, наприклад, для встановлення модулів бездротових інтерфейсів.

ASUS H81T

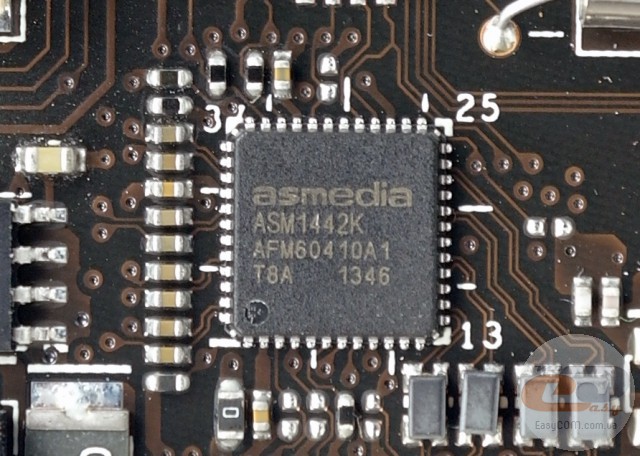

Для реалізації можливостей інтегрованого в процесор графічного ядра у вашому розпорядженні два відеовиходи: HDMI і DVI-I. Перемикання між ними здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS H81T



Можливості Multi I/O реалізовані на основі мікросхеми NUVOTON NCT5538D, яка керує роботою системного вентилятора, портом COM, а також забезпечує моніторинг.

ASUS H81T

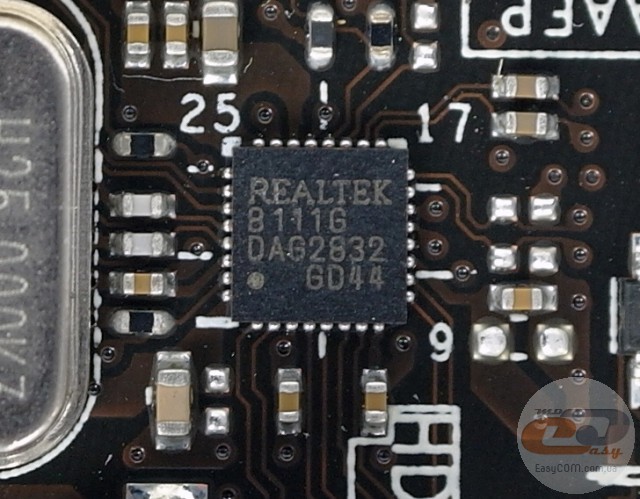

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G.

ASUS H81T

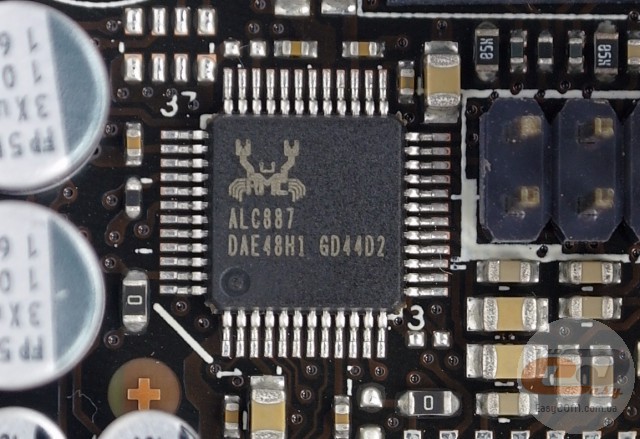

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

ASUS H81T



Інтерфейсна панель новинки містить у собі наступні порти:

  • 1 x HDMI;
  • 1 x DVI-I;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x eSATA;
  • 2 x аудіопорти.

Також нагадаємо, що в комплекті постачаються дві заглушки інтерфейсної панелі: одна повнорозмірна, а друга низькопрофільна. Оскільки новинка націлена на використання в складі моноблоків (AIO) та інших ультракомпактних систем, то й оцінювати наповненість її інтерфейсної панелі варто виходячи із цієї позиції. Як бачимо, у наявності є всі необхідні інтерфейси й навіть порт eSATA, тому інтерфейсна панель заслуговує на хорошу оцінку.

ASUS H81T





ASUS H81T



Можливості організації охолодження усередині системного корпусу в ASUS H81T досить стандартні. Є два 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження CPU, у той час як інший призначений для системної вертушки.
