Огляд і тестування материнської плати ASUS H170I-PRO

Найчастіше користувачі, які бажають зібрати компактну систему (будь то мультимедійний ПК, який буде підключений до великого телевізора, або ПК для ігор), бажають одержати на додаток до невеликих габаритів хороші функціональні можливості.

ASUS H170I-PRO

Героїня нашого огляду, материнська плата ASUS H170I-PRO, здатна задовольнити практично будь-які запити навіть найбільш вимогливого користувача. Але при цьому її цінник у вітчизняному роздробі знаходиться на рівні $145. Це майже на $40 дешевше моделі ASUS Z170I PRO GAMING.  З іншого боку, в ASUS є ще трохи більш доступна версія – ASUS H170I-PLUS D3, яка відрізняється підтримкою пам'яті DDR3-1866 МГц і лише одного гігабітного мережевого контролера. Не в останню чергу хороше цінове позиціонування було досягнуте завдяки використанню чіпсету Intel H170  замість топового Intel Z170.

Нагадаємо, що на відміну від флагманського побратима, він підтримує тільки 16 чіпсетних ліній PCI Express 3.0, а також на один SATA Express і на два порти USB 3.0 менше, що несуттєво для Mini-ITX-рішень. Також у вас не буде можливості розігнати процесор шляхом підвищення множника, однак, найчастіше, від компактних моделей цього й не потрібно.

Специфікація

Виробник і модель

ASUS H170I-PRO

Чіпсет

Intel H170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою до 32 ГБ пам'яті із частотою аж до DDR4-2133 МГц

Слоти розширення

1 x PCI Express 3.0 x16

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

1 x SATA Express (сумісний із 2 х SATA 6 Гбіт/с)

2 х SATA 6 Гбіт/с

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц)

Bluetooth

Bluetooth 4.0

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC887

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 4-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 х DisplayPort

1 x D-Sub

2 x RJ45

6 x USB 3.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS H170I-PRO ASUS H170I-PRO

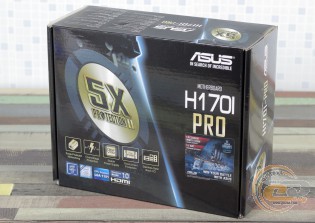

Материнська плата ASUS H170I-PRO постачається в глибокій картонній коробці, прикрашеній поліграфією у фірмовому стилі, з позначенням ключових характеристик і переваг. Додатково виділена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу й преміальний бронепалубний крейсер «Діана».

ASUS H170I-PRO

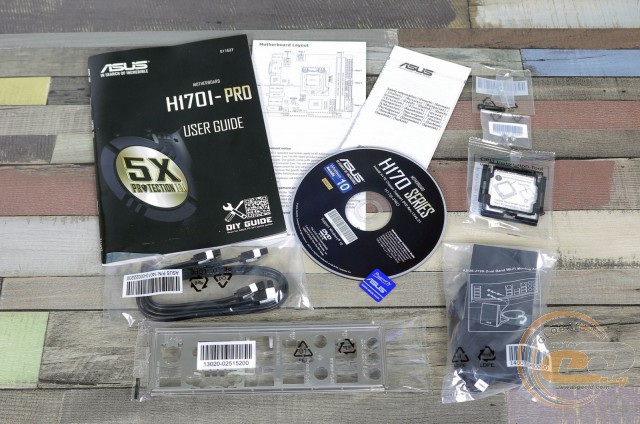

У коробці з материнською платою ми виявили цілком гідний набір аксесуарів, який включає до свого складу:

  • диск із драйверами та утилітами;
  • паперову документацію;
  • два кабелі SATA;
  • інструмент ASUS CPU Installation Tool для швидкого й коректного встановлення процесора;
  • комбіновану антену Wi-Fi і Bluetooth;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS H170I-PRO

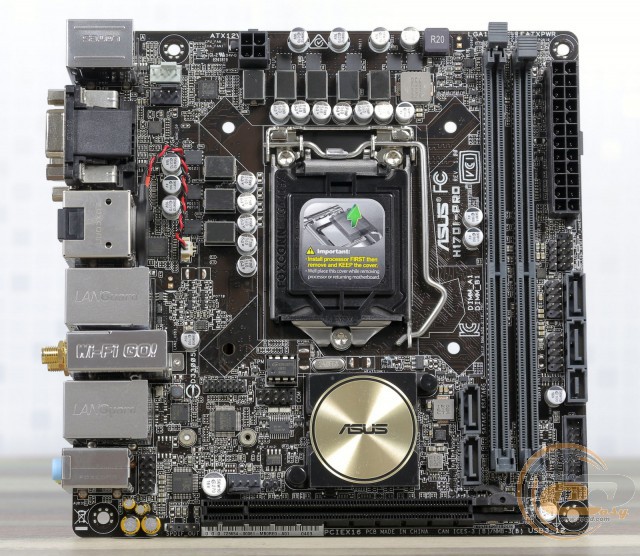

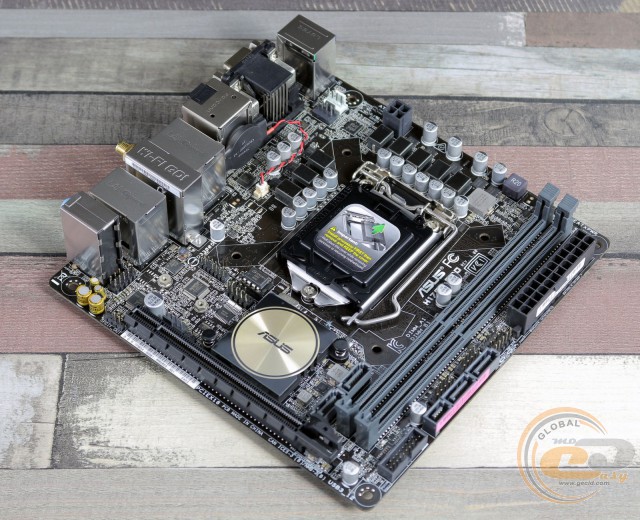

ASUS H170I-PRO виконана на текстоліті темно-коричневого кольору формату Mini-ITX з високою щільністю розташування компонентів. Більшість портів і роз’ємів поміщені на оптимальних місцях, а проблеми можуть виникнути тільки з одним портом SATA 6 Гбіт/с, доступ до якого може бути ускладнений у випадку встановлення габаритного процесорного кулера. В свою чергу для більшої зручності DIMM-слоти оснащені засувками тільки з одного боку, а для економії вільного простору батарейка BIOS встановлена перпендикулярно до поверхні плати.

ASUS H170I-PRO

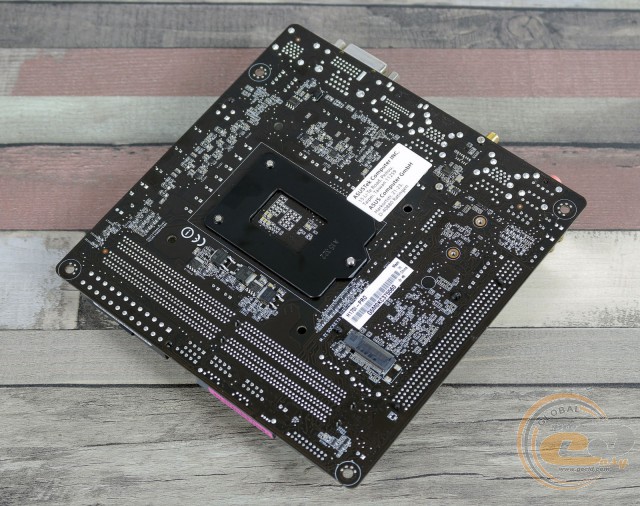

На звороті, крім стандартної опорної пластини процесорного роз’єму, можна звернути увагу на слот M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260 і M.2 2280).

ASUS H170I-PRO

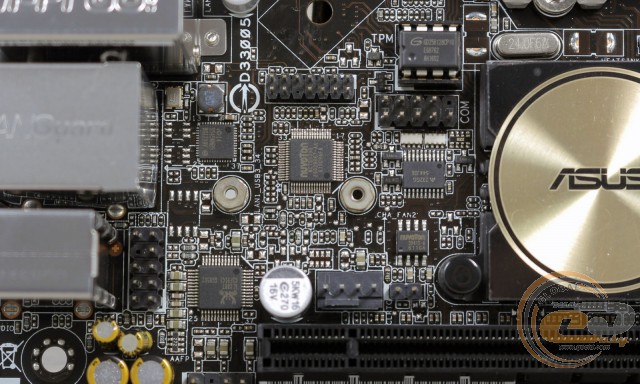

У нижньому лівому куті друкованої плати знаходиться колодка підключення аудіороз’ємів передньої панелі, інтерфейси S/PDIF out, COM і TPM, а також один із двох роз’ємів підключення системних вентиляторів і джампер для скидання CMOS.

ASUS H170I-PRO

Можливості організації дискової підсистеми представлені згаданим вище роз’ємом M.2 Socket 3 на звороті друкованої плати, двома портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с.

ASUS H170I-PRO

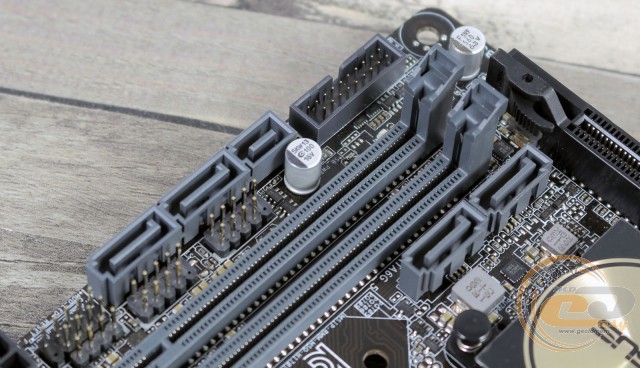

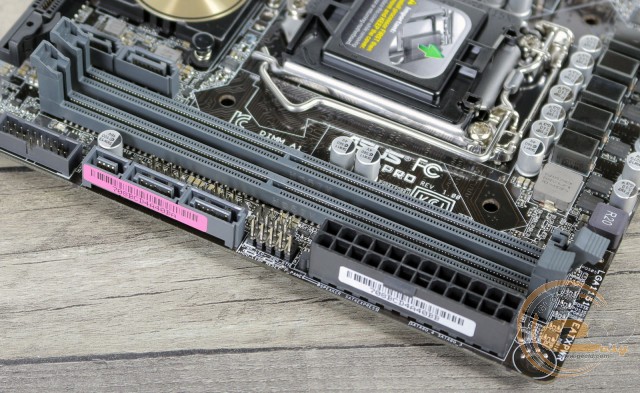

Системна плата ASUS H170I-PRO оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Підтримуються модулі, які працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених перед компактною системою завдань.

Додатково відзначимо колодку підключення фронтальної панелі, а також дві колодки для активації портів USB 2.0 і одну для підключення виносної панелі з портами USB 3.0. Усього на платі силами чіпсету реалізована підтримка чотирьох внутрішніх портів USB 2.0, а також восьми USB 3.0: двох внутрішніх та шести зовнішніх.

ASUS H170I-PRO

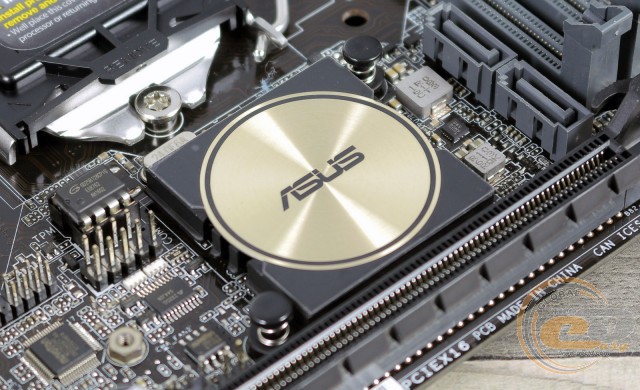

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету Intel H170. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 35,8°C;
  • дроселі підсистеми живлення процесора – 53,1°C;
  • польові транзистори підсистеми живлення процесора – 61,4°C.

Як бачимо, температури елементів підсистеми живлення процесора дещо підвищені через відсутність радіаторів, однак до критичних значень усе ще є істотний запас.

ASUS H170I-PRO

ASUS H170I-PRO

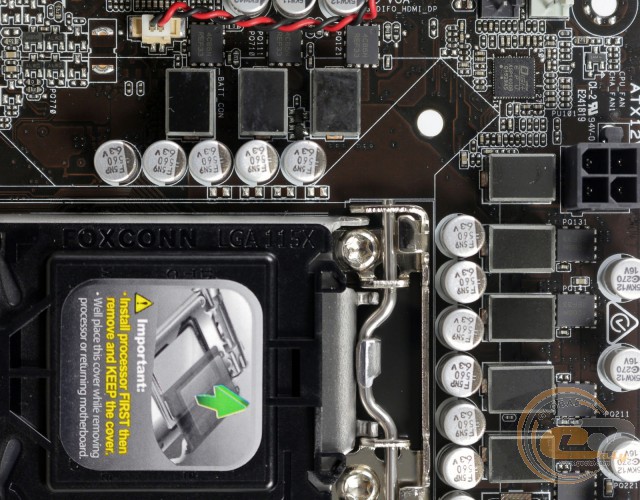

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори й дроселі з феритовим осердям.

ASUS H170I-PRO

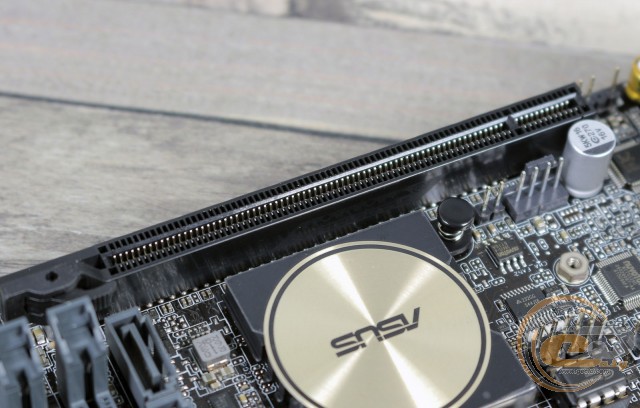

Можливості розширення функціональності материнської плати ASUS H170I-PRO представлені одним слотом PCI Express 3.0 x16. Його цілком достатньо для компактної мультимедійної системи, у якій встановлення дискретної відеокарти може й не знадобитися зовсім.

ASUS H170I-PRO

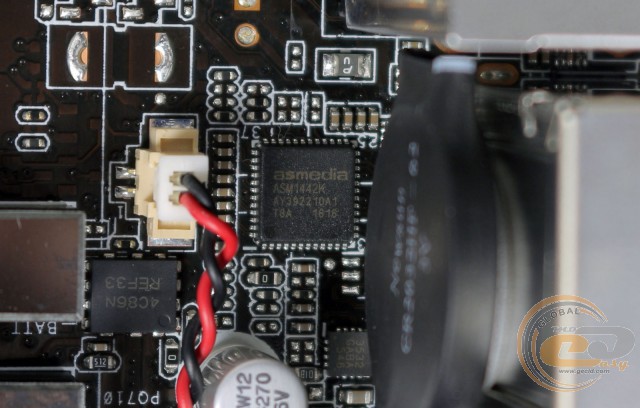

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні чотири відеовиходи (HDMI, DisplayPort, D-Sub і DVI-D), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS H170I-PRO

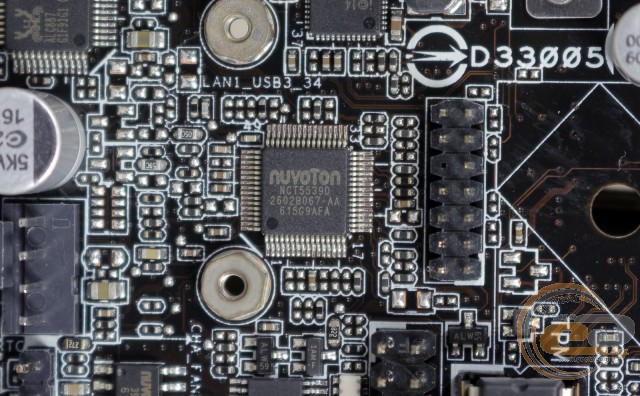

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5539D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS H170I-PRO

ASUS H170I-PRO

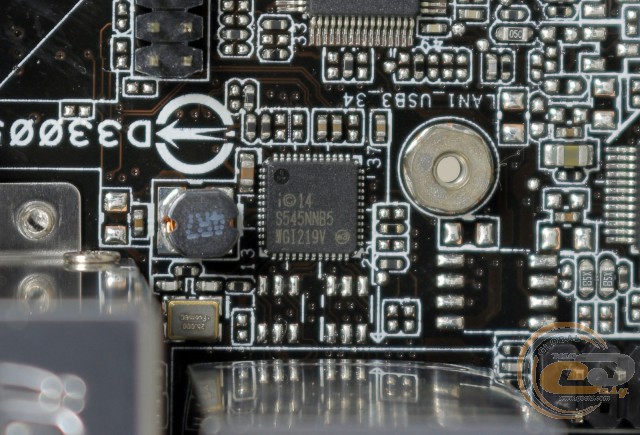

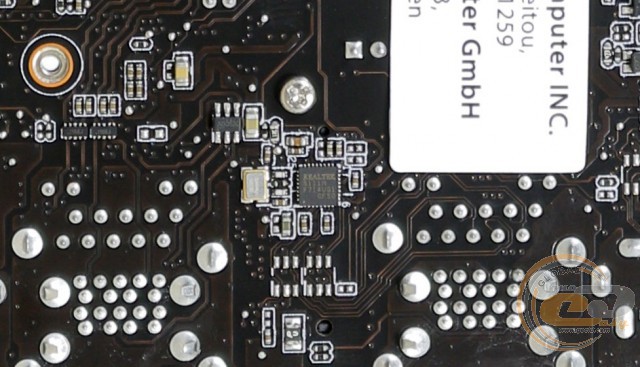

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WGI219V і Realtek RTL8111H.

ASUS H170I-PRO

ASUS H170I-PRO

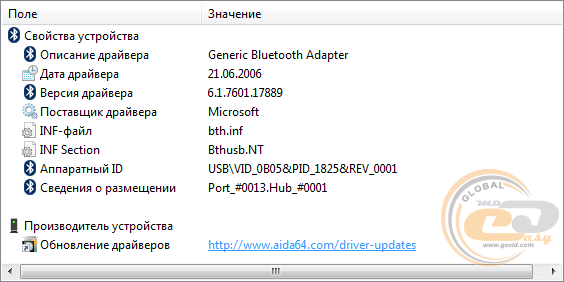

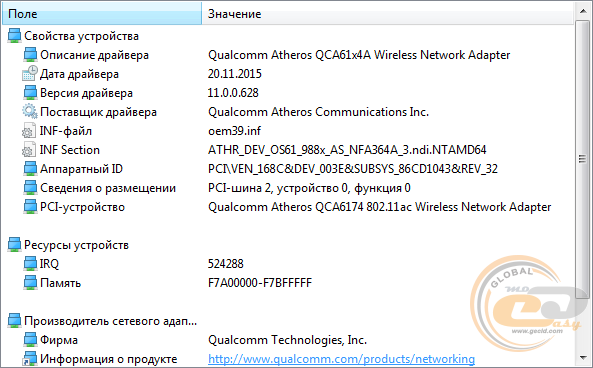

В основі модуля бездротових інтерфейсів використовується контролер Qualcomm Atheros QCA6174. Він реалізує підтримку стандартів Bluetooth 4.0 і 802.11a/b/g/n/ac у двох частотних діапазонах (2,4 / 5 ГГц).
