Огляд і тестування материнської плати ASUS GRYPHON Z97 ARMOR EDITION

Не так давно ми познайомилися з оновленою версією першої компактної microATX-моделі з лінійки ASUS TUF (The Ultimate Force) - ASUS GRYPHON Z87,  а саме з ASUS GRYPHON Z97, яка поєднує в собі всі переваги серії у вигляді високоякісної елементної бази, підвищеного рівня захисту та надійності.

Цього разу мова йтиме про дещо поліпшену її версію, яка на перший погляд відрізняється винятково розширеним комплектом поставки, що включає у себе захисний кожух, заглушки для портів і слотів розширення, а також додатковий вентилятор і набір термодатчиків. Давайте ж перейдемо безпосередньо до огляду ASUS GRYPHON Z97 ARMOR EDITION і з'ясуємо, чи існують ще які-небудь відмінності між ними.

ASUS GRYPHON Z97 ARMOR EDITION

Специфікація материнської плати ASUS GRYPHON Z97 ARMOR EDITION:

Виробник

ASUS

Модель

GRYPHON Z97 ARMOR EDITION (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1866 / 1600 / 1333 / 1066 МГц

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

1 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC892

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

2 х роз’єми підключення допоміжних вентиляторів (1 х 3-контактний і 1 х 4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані нікельованою тепловою трубкою

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x LAN (RJ45)

4 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х клавіша MemOK!

1 х клавіша USB BIOS Flashback

1 х роз’єм TB_HEADER

1 х роз’єм DRCT

1 x група роз’ємів підключення термодатчиків

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

4 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х комплект заглушок для портів і слотів розширення

1 х вентилятор системи охолодження ASUS Thermal Armor

1 х набір термодатчиків

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

244 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS GRYPHON Z97 ARMOR EDITION

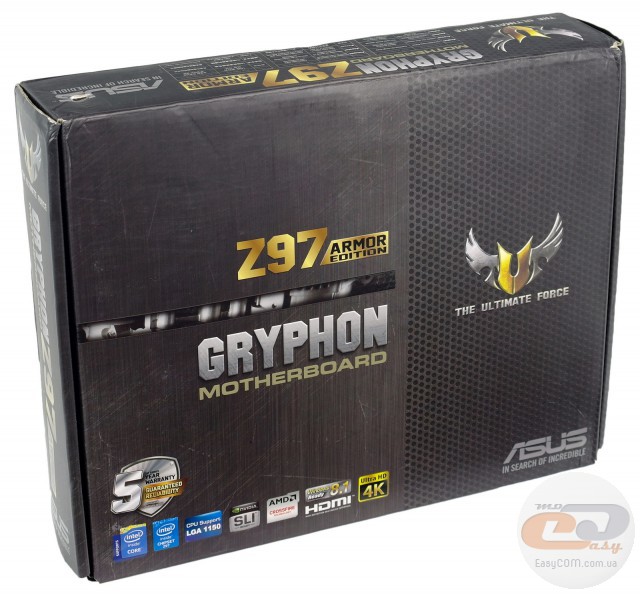

Материнська плата ASUS GRYPHON Z97 ARMOR EDITION постачається в коробці стандартних розмірів, виконаній з якісного щільного картону та прикрашеній поліграфією в темних тонах. Її оформлення розроблене відповідно до дизайну лінійки ASUS TUF, тому воно досить стримане і строге. На лицьовій стороні, крім назви самої плати й компанії-виробника, можна виявити логотип згаданої вище серії. Також відзначимо наявність логотипа, який повідомляє про розширену п'ятирічну гарантію, що є фірмовою відмінністю даної лінійки пристроїв.

У нижній частині розташовані згадування про підтримку ОС Windows 8.1, технологій NVIDIA SLI і AMD CrossFireX, а також про наявність відеовиходу HDMI з можливістю виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD).

ASUS GRYPHON Z97 ARMOR EDITION

На звороті знаходяться зображення самої материнської плати, її інтерфейсної панелі, а також основних характеристик. У верхній частині описані основні переваги ASUS GRYPHON Z97 ARMOR EDITION:

  • ASUS Thermal Armor – спеціальна система охолодження, яка включає до свого складу захисний кожух, що накриває майже весь текстоліт, і вентилятор, який направляє повітряні потоки усередину кожуха для більш ефективного відведення тепла від ключових вузлів і елементів.
  • ASUS TUF Fortifier – на звороті материнської плати встановлена спеціальна пластина жорсткості, яка запобігає пошкодженню текстоліту під час монтажу та використання габаритних плат розширення й процесорних систем охолодження. До того ж вона додатково сприяє відведенню надлишку тепла.
  • ASUS Thermal Radar 2 – завдяки великій кількості датчиків температури, а також наявності в комплекті додаткових термодатчиків, користувач одержує максимально повну й правдиву інформацію про поточний стан системи.
  • ASUS Dust Defender – у комплекті постачається набір заглушок для всіх портів і слотів розширення, що запобігає потраплянню в них пилу.

Під зображенням інтерфейсної панелі зосереджений ряд піктограм, які вказують на наступні особливості новинки:

  • TUF Components – елементна база материнської плати відповідає найвищим стандартам якості. До її складу ввійшли твердотільні конденсатори TUF 10K Ti-Caps зі збільшеним у п'ять разів терміном служби та на 20% підвищеною максимально допустимою робочою температурою, МОН-транзистори TUF MOSFET з низьким рівнем опору відкритого каналу, а також поліпшені дроселі TUF New Alloy Chokes, які відрізняються більш низькою температурою та підвищеною надійністю.
  • DIGI+ Power Control – використовувана підсистема живлення із цифровим ШІМ-контролером забезпечує точну та стабільну роботу.
  • ESD Guards – спеціальні запобіжники для підвищеного ступеня захисту від електростатичних розрядів.
  • USB 3.0 Boost – для прискорення роботи інтерфейсів USB 3.0 реалізована підтримка протоколу UASP.

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

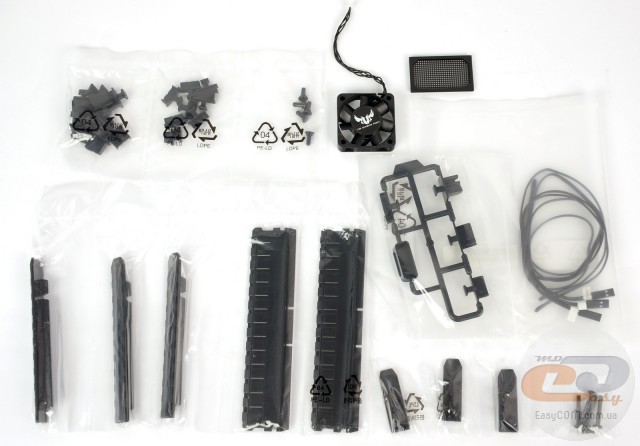

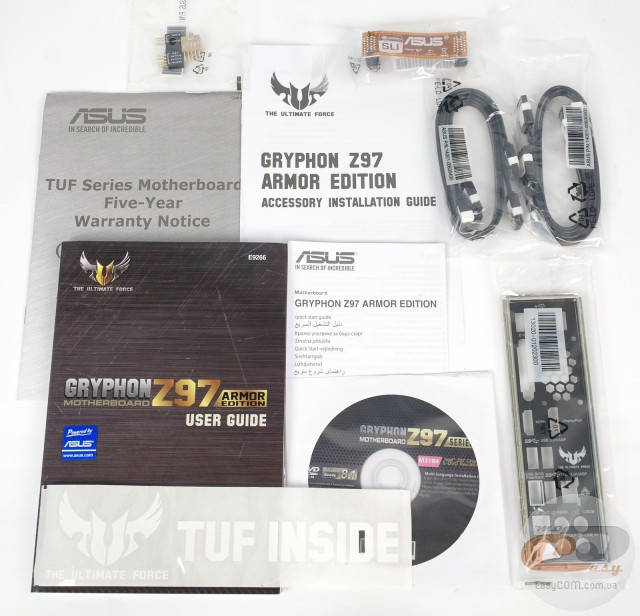

У коробці з ASUS GRYPHON Z97 ARMOR EDITION, крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, постачаються:

  • чотири SATA-шлейфи;
  • сертифікат якості;
  • набір заглушок для слотів розширення;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • набір термодатчиків;
  • вентилятор системи охолодження ASUS TUF Thermal Armor;
  • місток 2-Way NVIDIA SLI.

Дизайн і особливості плати

ASUS GRYPHON Z97 ARMOR EDITION

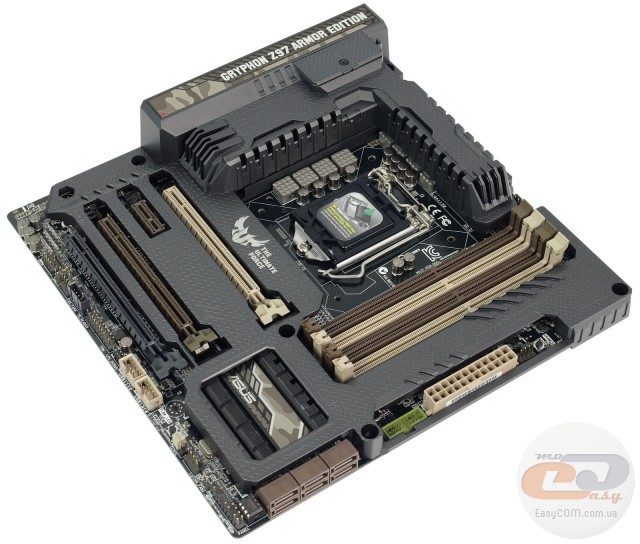

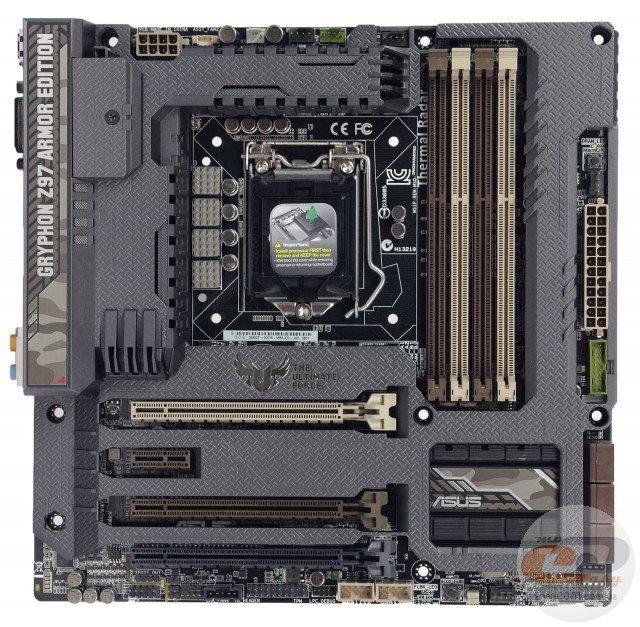

Материнська плата виконана на текстоліті чорного кольору формату microATX. Її поверхня практично повністю схована від очей користувача під спеціальним захисним кожухом, який виконує не лише оберігаючу функцію, але й направляє повітряні потоки, генеровані невеликим комплектним вентилятором, на ключові вузли підсистеми живлення. До того ж він відбиває теплові потоки, генеровані найбільш продуктивними компонентами (відеокартою, процесором), не дозволяючи їм опускатися на поверхню плати та підвищувати температурний режим елементної бази.

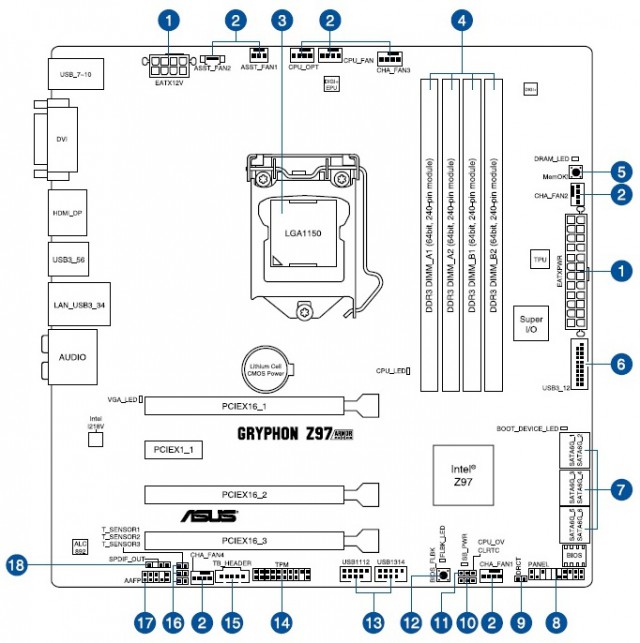

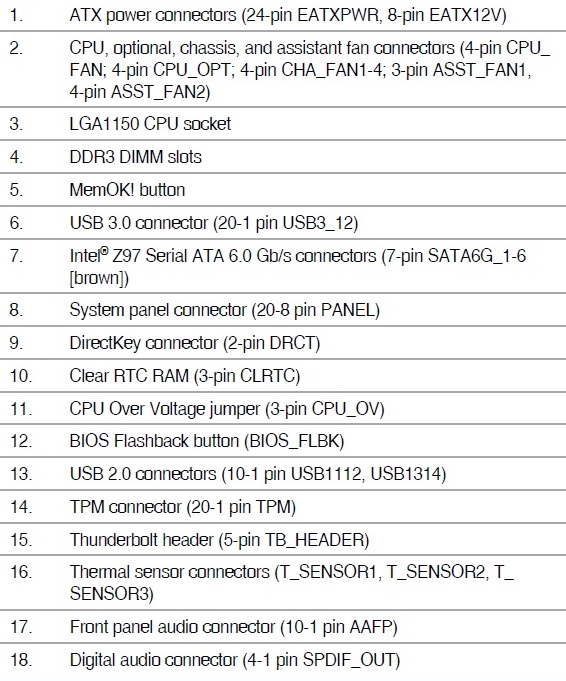

Що ж стосується зручності складання системи на основі ASUS GRYPHON Z97 ARMOR EDITION, то завдяки захисному кожуху в очі відразу кидаються всі найважливіші вузли. Наявність же оптимальна підігнаних під кожний елемент прорізів сприяє швидкому та зручному підключенню всіх необхідних компонентів.

ASUS GRYPHON Z97 ARMOR EDITION

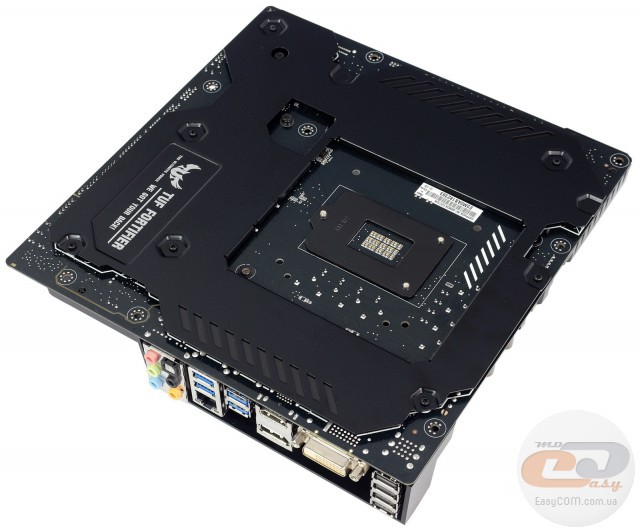

На звороті встановлена масивна опорна пластина ASUS TUF Fortifier, яка покликана підвищити жорсткість конструкції та запобігти можливому зламу друкованої плати під час встановлення габаритної процесорної системи охолодження або масивних відеокарт. Додатково вона виконує функцію радіатора, забезпечуючи відведення надлишку тепла.

ASUS GRYPHON Z97 ARMOR EDITION

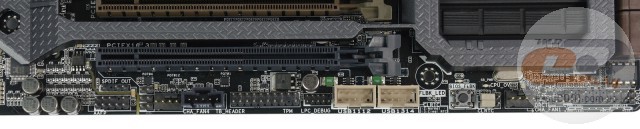

У нижній частині друкованої плати ASUS GRYPHON Z97 ARMOR EDITION розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порт TPM, два роз’єми системних вентиляторів, група роз’ємів для комплектних термодатчиків, колодка TB_HEADER для реалізації інтерфейсу Thunderbolt, роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також клавіша USB BIOS Flashback і колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі.

ASUS GRYPHON Z97 ARMOR EDITION

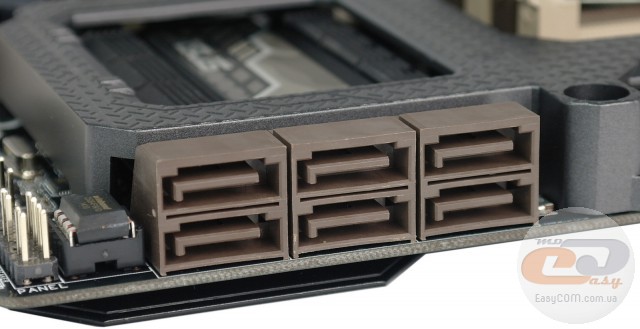

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів забезпечується чіпсетом Intel Z97.

ASUS GRYPHON Z97 ARMOR EDITION

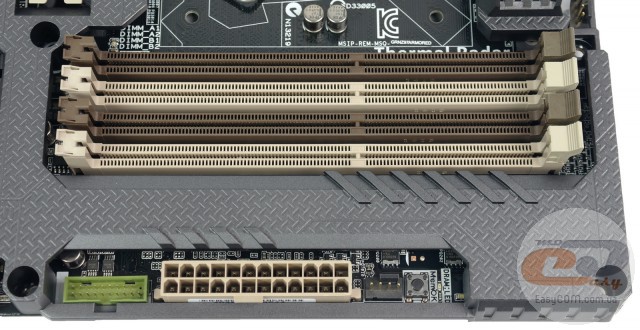

Системна плата ASUS GRYPHON Z97 ARMOR EDITION оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1866 МГц у номінальному режимі. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Окремо відзначимо розташовану поряд клавішу MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього на новинці силами чіпсету реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох на інтерфейсній панелі.

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

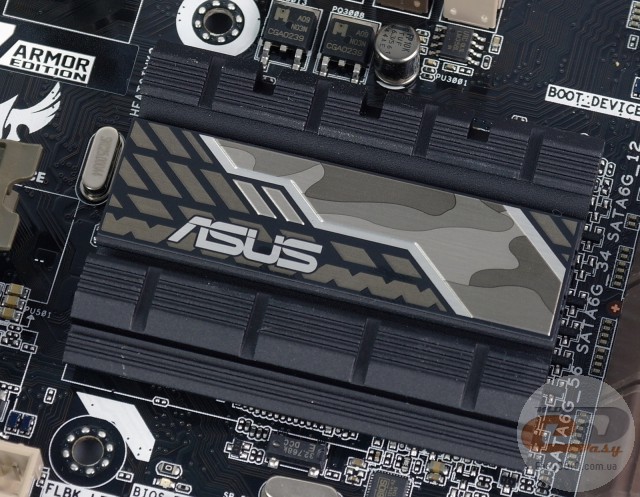

Система охолодження розглянутої новинки складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші (з'єднані нікельованою тепловою трубкою) накривають елементи підсистеми живлення процесора. У процесі тестування з підключеним додатковим вентилятором були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 43,2°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 33,8°C.

Як бачимо, активна система охолодження ASUS TUF Thermal Armor добре справляється зі своїм завданням, забезпечуючи цілком комфортні температурні показники.

ASUS GRYPHON Z97 ARMOR EDITION

Як ми вже згадували, материнська плата ASUS GRYPHON Z97 ARMOR EDITION оснащена вісьмома вбудованими датчиками температури та трьома комплектними, які можна встановити на будь-який компонент системи із присвоєнням зрозумілої назви (наприклад, «температура HDD» і т.д.). Моніторинг отриманих даних здійснюється силами утиліти ASUS Thermal Radar 2. У процесі тестування були зафіксовані наступні результати:

Назва датчика

Без встановленого комплектного вентилятора

Зі встановленим вентилятором

Vcore(back), °C

36

31

Vcore, °C

39

37

DRAM, °C

38

38

PCH, °C

44

44

PCIE1, °C

33

33

PCIE2, °C

33

33

Motherboard, °C

31

31

Як бачимо, встановлення комплектного вентилятора позитивним чином позначається лише на температурі компонентів підсистеми живлення, завдяки грамотній організації повітряних потоків усередині кожуха.

ASUS GRYPHON Z97 ARMOR EDITION

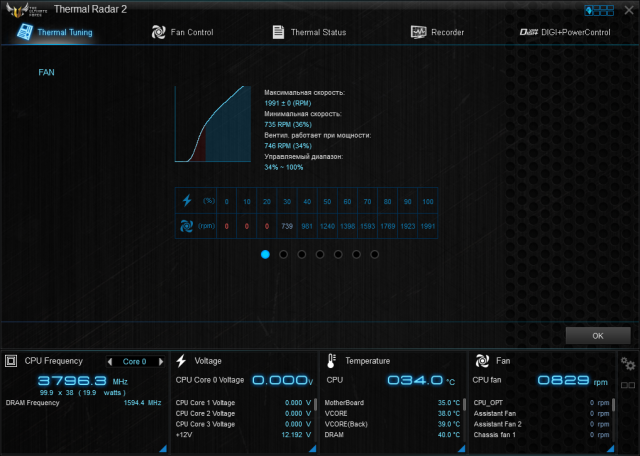

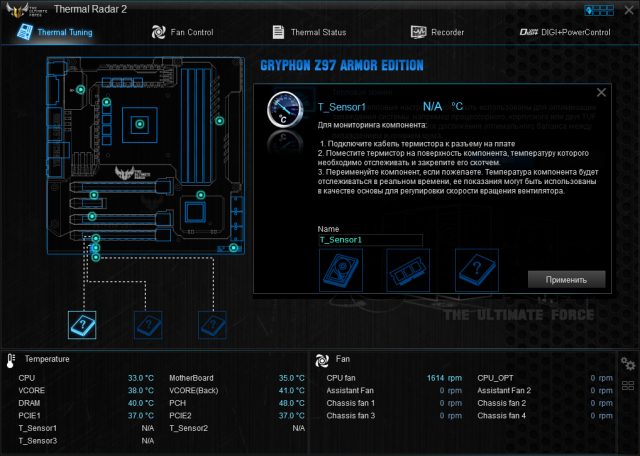

Комплектна утиліта ASUS Thermal Radar 2 дозволяє оптимізувати роботу системи охолодження шляхом автоматичного налаштування комплектного вентилятора. Після проходження даної процедури він працював зі швидкістю 2800 об/хв при простої системи та 6000 об/хв при максимальному навантаженні. При цьому рівень шуму на максимальній швидкості обертання добре чутний і більше схожий на дзижчання. Однак уже при частоті 4000 - 5000 об/хв вентилятор працює практично безшумно.

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

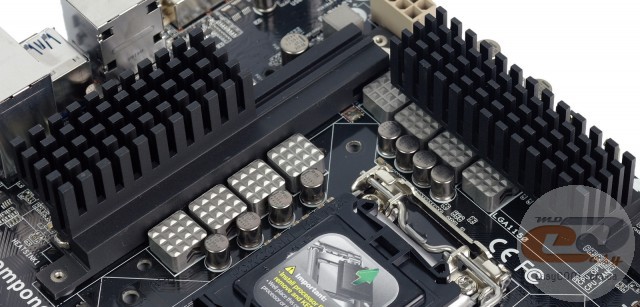

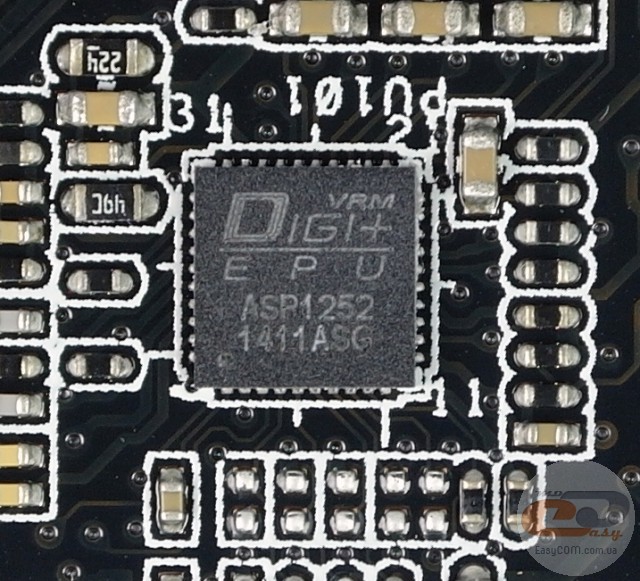

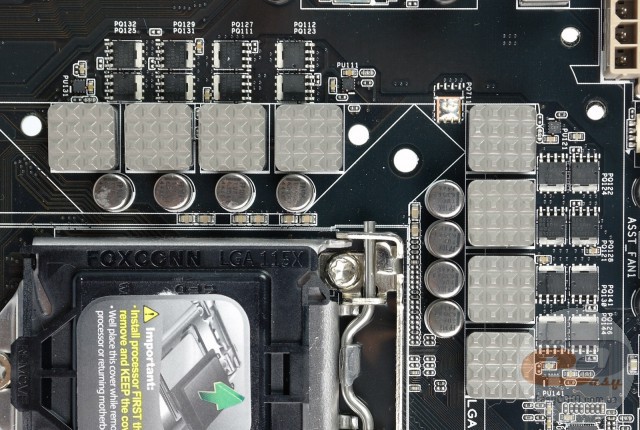

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1252 із вбудованою підсистемою керування енергоспоживанням DIGI+VRM.

Як ми вже згадували, усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори TUF 10K Ti-Caps зі збільшеним у п'ять разів терміном служби та на 20% підвищеною максимально допустимою робочою температурою, МОН-транзистори TUF MOSFET з низьким рівнем опору відкритого каналу, а також поліпшені дроселі TUF New Alloy Chokes, які відрізняються більш низькою температурою та підвищеною надійністю. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми, що дозволить вам уникнути яких-небудь обмежень під час розгону.

ASUS GRYPHON Z97 ARMOR EDITION

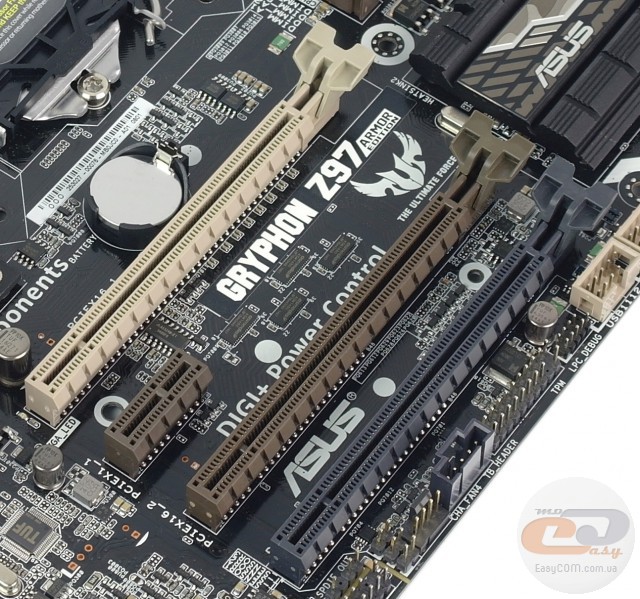

Можливості розширення функціональності материнської плати ASUS GRYPHON Z97 ARMOR EDITION повністю ідентичні її «молодшій сестрі» і полягають у наявності чотирьох слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16 (у режимі х8);
  4. PCI Express 2.0 x16 (у режимі х4);

Наявність трьох слотів розширення PCI Express x16 теоретично дозволить встановити до трьох відеокарт включно. Залежно від обраного кількості графічних прискорювачів лінії між слотами розподіляться за однією з наступних схем: х16 / х8+х8 / х8+х8+х4. Враховуючи компактні габарити друкованої плати, встановлення трьох графічних адаптерів можливе тільки з однослотовими кулерами. Якщо ж розглядати більш життєві ситуації, де в ігровій системі встановлені одна або дві відеокарти, то в такому випадку це можуть бути одне трьохслотове або два двохслотові рішення.

ASUS GRYPHON Z97 ARMOR EDITION

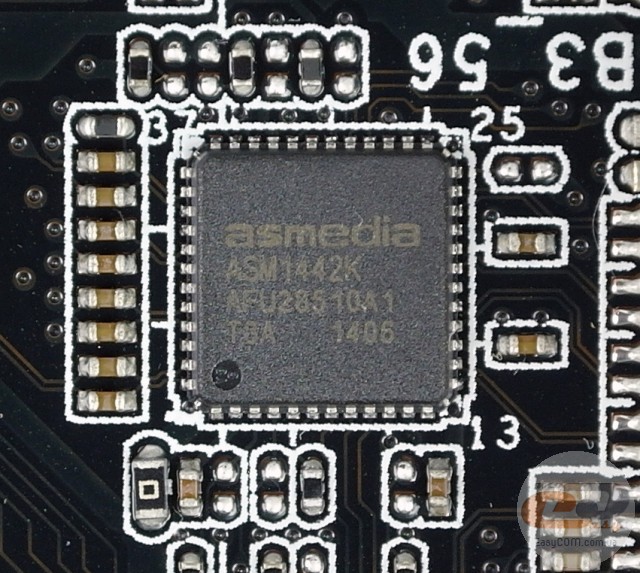

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DisplayPort і DVI-D, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS GRYPHON Z97 ARMOR EDITION

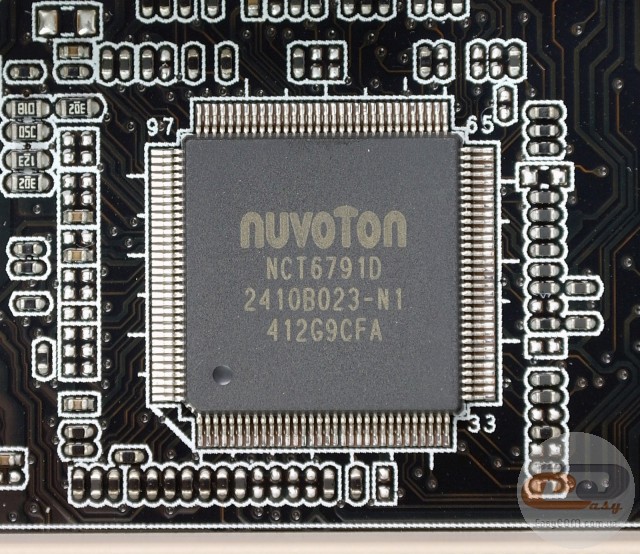

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D.

ASUS GRYPHON Z97 ARMOR EDITION

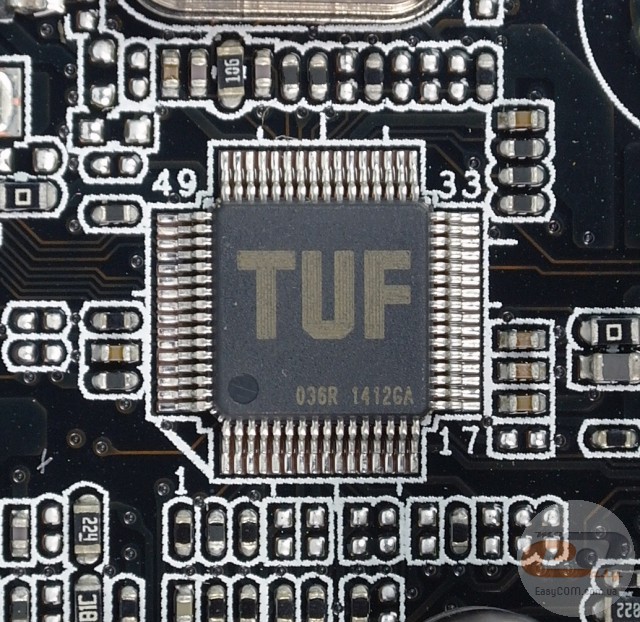

У свою чергу функція спостереження реалізується окремим контролером ASUS TUF, який відповідає за високоточний моніторинг температури та швидкості обертання вентиляторів, а також забезпечує підвищену точність даних, вимірюваних за допомогою попередньо встановлених датчиків на материнській платі.

ASUS GRYPHON Z97 ARMOR EDITION

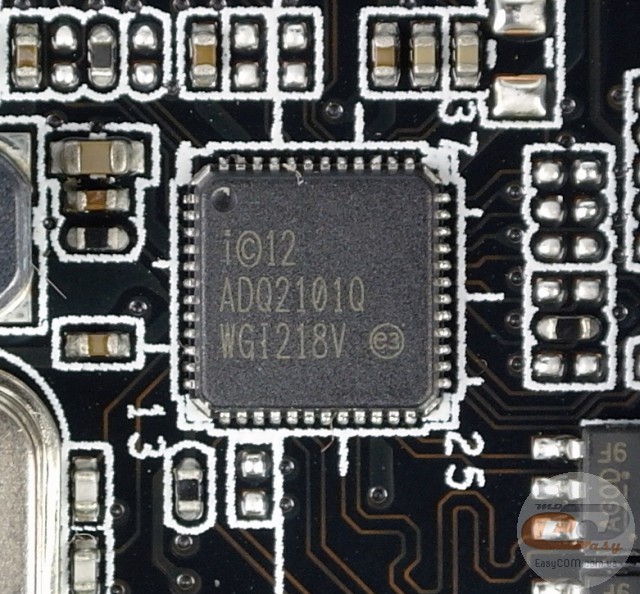

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V. А для програмного керування розподілом і пріоритизацією мережевих ресурсів можна скористатися утилітою ASUS Turbo LAN.

ASUS GRYPHON Z97 ARMOR EDITION

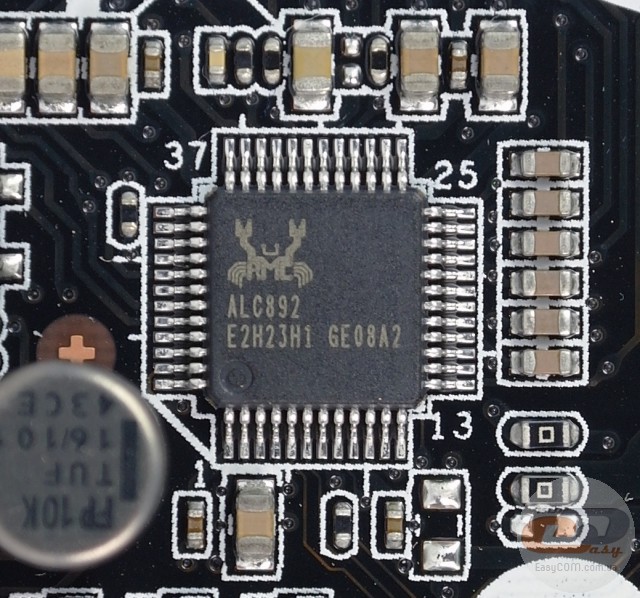

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Додатково вона може похвалитися наявністю окремого аудіопідсилювача та можливістю відтворення lossless-аудіо із частотою дискретизації 192 КГц і шириною квантування 24 біт, а також присутністю порту S/PDIF out на інтерфейсній панелі. Досягнення всіх цих показників стало можливим завдяки використанню дизайну ASUS TUF Audio Design, який передбачає підтримку високоякісних компонентів і фізичного екранування аудіопідсистеми на текстоліті материнської плати.

ASUS GRYPHON Z97 ARMOR EDITION

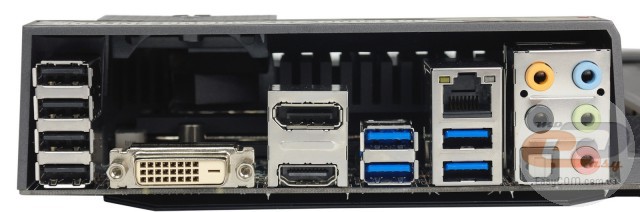

Інтерфейсна панель моделі ASUS GRYPHON Z97 ARMOR EDITION включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 х DVI-D;
  • 1 x DisplayPort;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х оптичний S/PDIF out;
  • 5 x аудіопортів.

Компонування інтерфейсної панелі цілком заслужено одержує від нас хорошу оцінку, оскільки вона включає до свого складу три відеовиходи, велику кількість портів USB, зручне підключення багатоканальної акустики, а також оптичний аудіовихід. Окремо відзначимо підтримку виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD).

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

В ASUS GRYPHON Z97 ARMOR EDITION присутні досить широкі можливості для організації охолодження усередині системного корпусу. В наявності вісім роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора (4-контактні), чотири інші призначені для системних вертушок (4-контактні) і ще два (1 х 3-контактний, 1 х 4-контактний) застосовуються для додаткових вентиляторів, один з яких постачається в комплекті.

UEFI BIOS

Тестована материнська плата використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS GRYPHON Z97 ARMOR EDITION

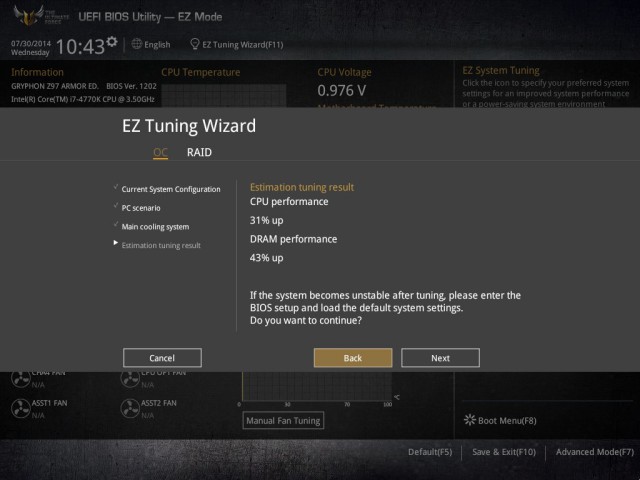

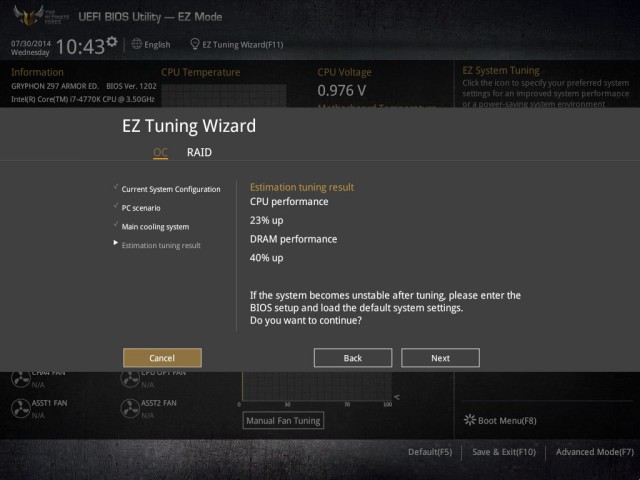

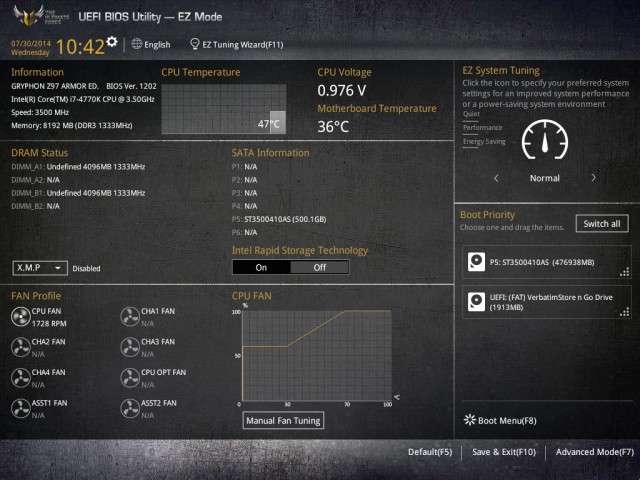

EZ Mode, у якому всі необхідні параметри згруповані на одному екрані, а розгін здійснюється за допомогою EZ Tuning Wizard.

ASUS GRYPHON Z97 ARMOR EDITION

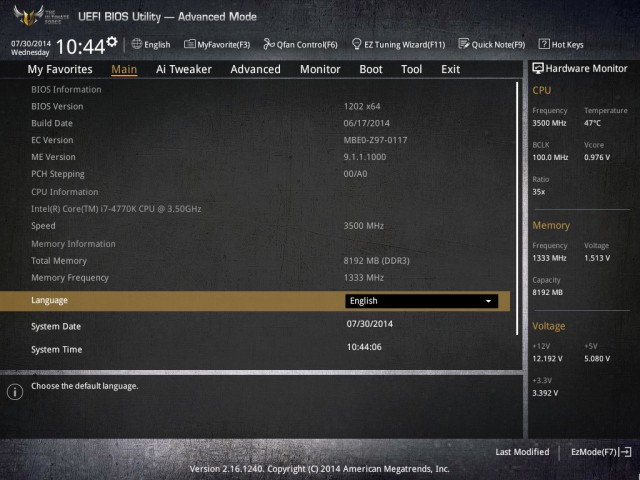

Або звичний Advanced Mode, де всі налаштування необхідно виконувати вручну.

ASUS GRYPHON Z97 ARMOR EDITION

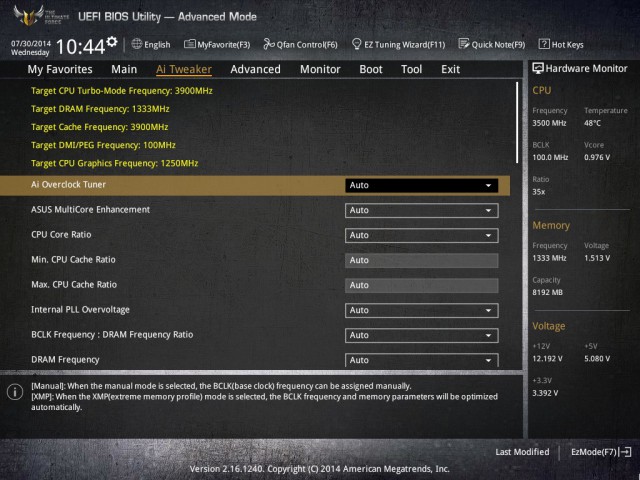

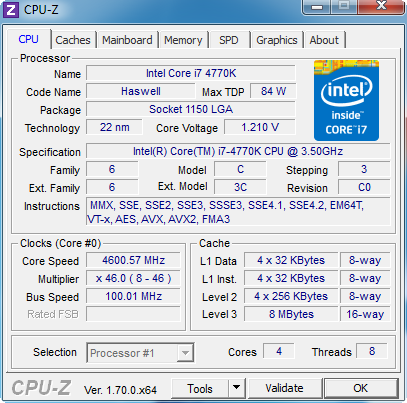

Усі пов'язані з розгоном системи параметри знаходяться у вкладці «Ai Tweaker».

ASUS GRYPHON Z97 ARMOR EDITION

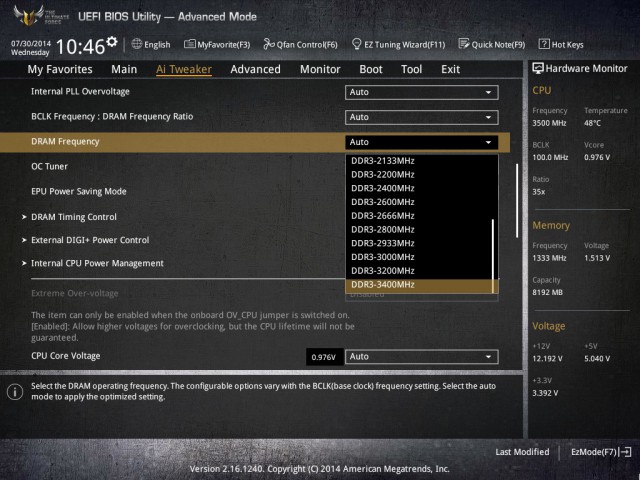

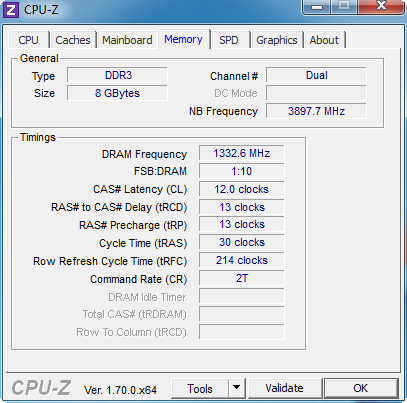

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS GRYPHON Z97 ARMOR EDITION

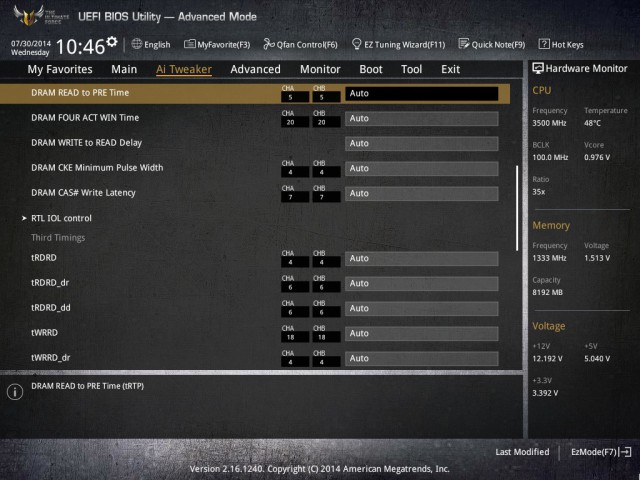

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS GRYPHON Z97 ARMOR EDITION

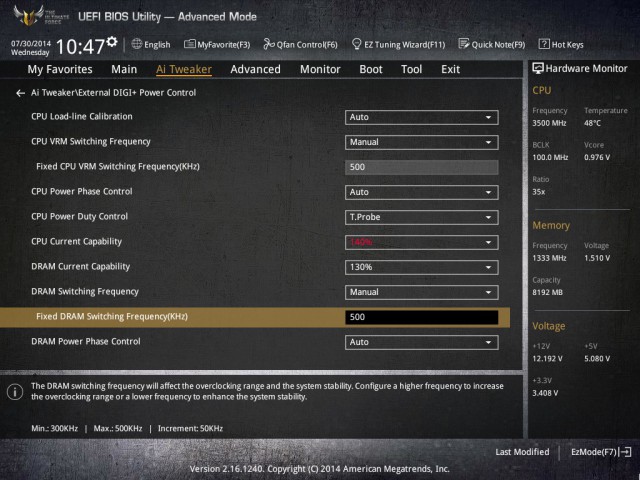

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+VRM.

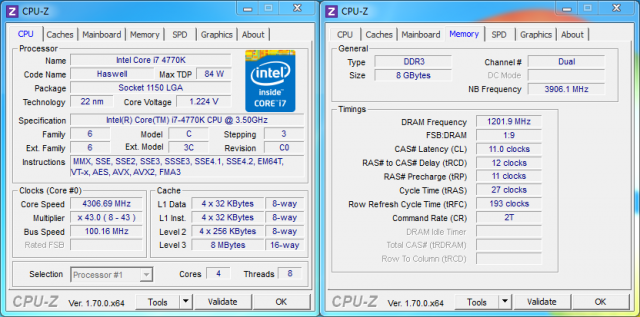

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

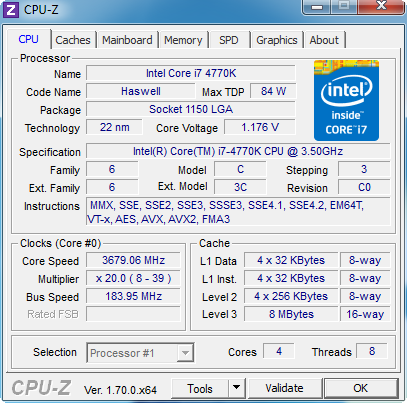

Частота системної шини

Initial BCLK Frequency

80,0 – 300,0

0,1



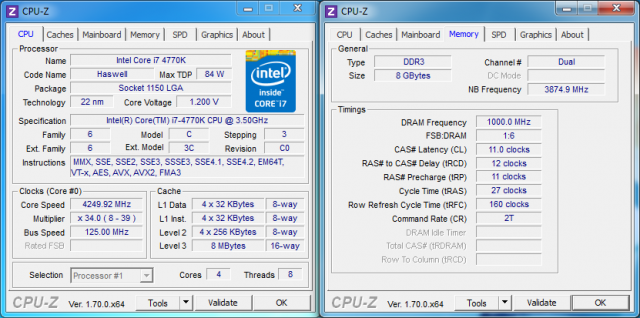

CPU Strap

100, 125, 167, 250



Частота оперативної пам'яті

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5%



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 1,92000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,50000

0,01250



PCH VLX Voltage

1,20000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing Vboot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

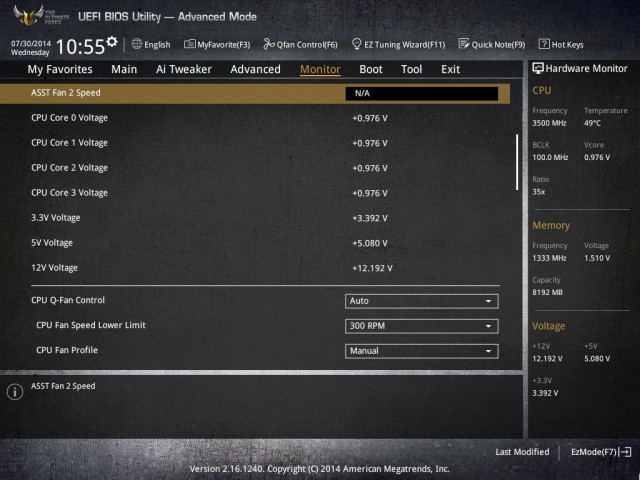

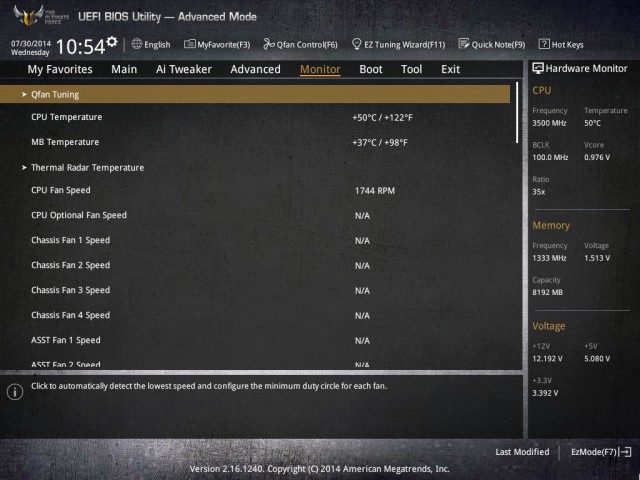

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрах процесора і на лініях живлення +12В, +5В та +3,3В. Також відзначимо, що ключові параметри оперативної пам'яті, основних ліній живлення та процесора додатково відображаються на правій бічній панелі, яка доступна у всіх розділах.

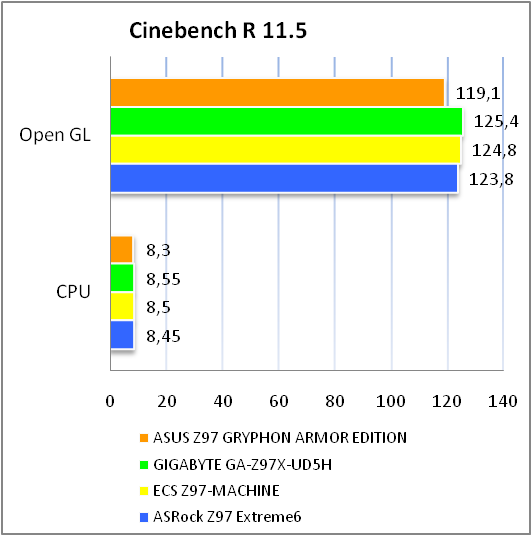

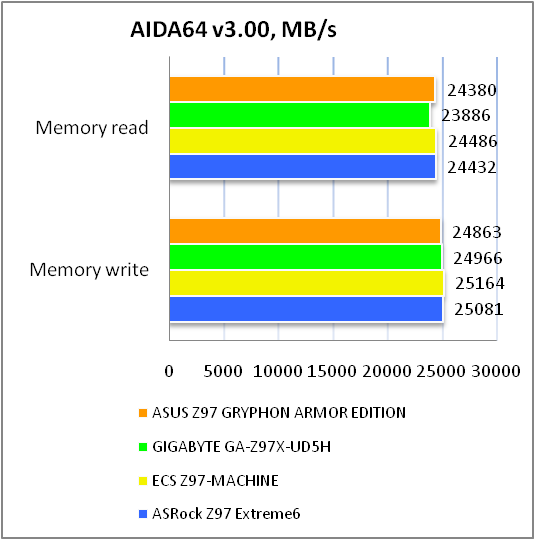

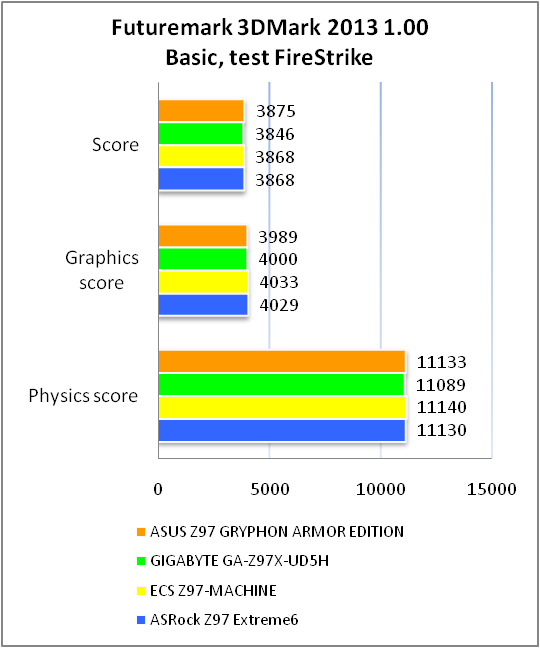

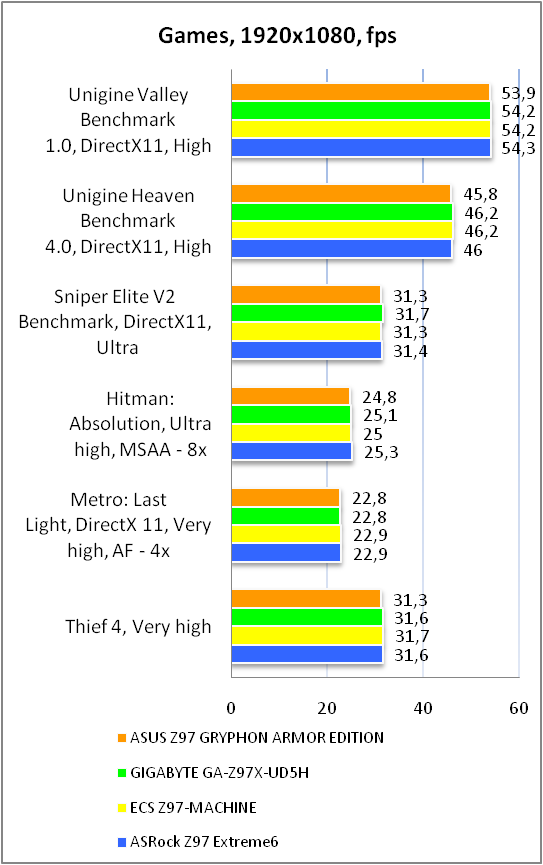

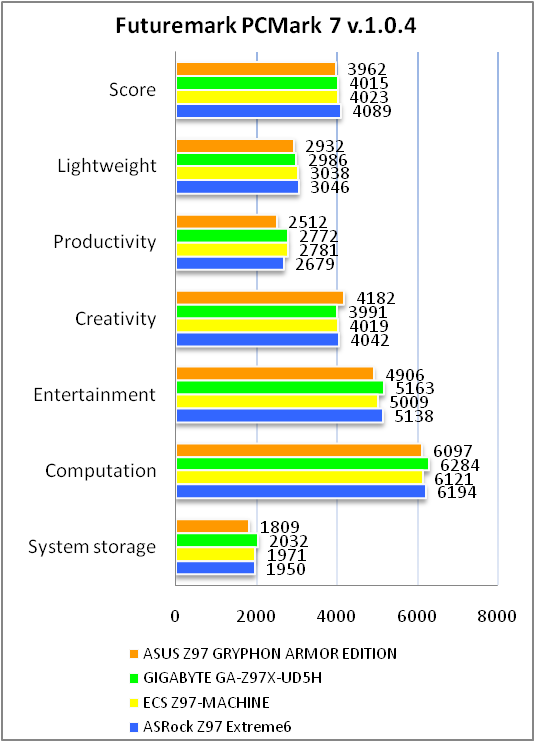

Окремо варто відзначити можливість зняття «скріншотів» у BIOS і підтримку російської мови.
