Огляд і тестування материнської плати ASUS F2A85-V

Наше знайомство з материнськими платами, призначеними для роботи з новими APU від AMD, триває. Цього разу ми розглянемо модель середнього цінового сегменту від компанії ASUS, яка основана на старшому наборі системної логіки AMD A85X і володіє підтримкою технологій AMD CrossFireX, AMD Dual Graphics, сумісністю з новою ОС від Microsoft – Windows 8, а також рядом фірмових технологій.

Як ви пам'ятаєте, в 2012 році ми знайомилися з ASUS F2A85-V PRO, яка, станом на лютий 2013 року, є флагманською моделлю компанії. ASUS F2A85-V, героїня даного матеріалу, по суті, є дещо спрощеною версією озвученої вище моделі. Пропонуємо невелику порівняльну таблицю для більшої наочності:



ASUS F2A85-V PRO

ASUS F2A85-V

USB 3.0

зовнішні/внутрішні

4/2

2/2

USB 2.0

зовнішні/внутрішні

2/8

2/8

Оперативна пам'ять

4 x DIMM

 до 64 ГБ

4 x DIMM

 до 64 ГБ

PCI-E x16

2 (x8+x8)

1

PCI-E x4

1

1

PCI-E x1

2

2

PCI

2

3

Відеовиходи

HDMI

VGA

DVI

DisplayPort

HDMI

VGA

DVI

Аудіовиходи

на інтерфейсній панелі

6

Optical S/PDIF out

6

Optical S/PDIF out

SATA 3Gb/s

Немає

Немає

SATA 6Gb/s

7

7

eSATA

1

1

mSATA

Немає

Немає

Wi-Fi/Bluetooth

Немає

Немає

Фази живлення

8

(з охолодженням)

6

(з охолодженням)

Формат

ATX

(305 x 244)

ATX

(305 x 231)

Середня вартість у доларах США*

140

95

*вказанна вартість станом на лютий 2013 року

Як бачимо, різниця у вартості досить істотна. Втративши 45 доларів США в ціні, ASUS F2A85-V позбулася також двох портів USB 3.0, відеовиходу DisplayPort, двох фаз живлення і, мабуть, найголовнішого - можливості роботи двох відеокарт у режимі х8+х8. На перший погляд усе логічно, оскільки дана модель позиціонується як більш проста й доступна, то подібні її обмеження можуть не влаштувати лише власників двох графічних адаптерів, а для більшості інших потенційних покупців придбання ASUS F2A85-V виглядає економічно більш доцільним. Однак це висновки, основані лише на специфікаціях материнських плат, а для більш докладного вивчення ASUS F2A85-V пропонуємо перейти безпосередньо до огляду.

ASUS F2A85-V

Специфікація материнської плати ASUS F2A85-V:

Виробник

ASUS

Модель

F2A85-V (rev 1.0)

Чипсет

AMD A85X

Процесорний роз’єм

Socket FM2

Підтримувані процесори

AMD A (Socket FM2)

AMD Athlon (Socket FM2)

Використовувана пам'ять

2400(O.C.)/2250(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)

/1866/1600/1333/1066 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

1 x PCI Express 16 2.0 (x16)

1 х PCI Express 16 2.0 (x4)

AMD CrossFireX

x16+x4

2 x PCI Express x1

3 x PCI

Дискова підсистема

Чипсет AMD A85X підтримує:

7 x SATA 6 Гбіт/с портів

1 х еSATA 6 Гбіт/с порт

LAN

1 x гігабітний мережевий контролер Atheros 8161 (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальний звук

SPDIF Out

Живлення

24-контактний роз’єм живлення ATX

4-контактний ATX12V роз’єм живлення

Вентилятори

1 x роз’єм вентилятора CPU (4-пін)

2 x роз’єми підключення системних вентиляторів (4-пін)

Охолодження

Алюмінієвий радіатор південного мосту

Алюмінієвий радіатор на мікросхемах MOSFET

Зовнішні порти I/O

1 x DVI-D

1 x VGA

1 x HDMI

1 x LAN (RJ45)

4 x USB 2.0

2 x USB 3.0

1 х еSATA

6 x аудіопортів

1 x optical SPDIF Out

1 x PS/2 (миша, клавіатура)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін)

3 x USB 2.0

7 x портів SATA 6 Гбіт/с

1 x порт COM

1 x коннектор виведення звуку на передню панель

1 x блок коннекторів передньої панелі

1 x джампер для скидання CMOS

1 x SPDIF Out

1 x memOK!

1 x GPU Boost

BIOS

64 Mb Flash ROM,

UEFI AMI BIOS,

PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a

Комплектація

посібник користувача;

брошура з описом гарантії;

диск із драйверами й утилітами;

2 x кабелі SATA;

заглушка інтерфейсної панелі.

Форм-фактор,

розміри, мм

ATX

305 х 231

Сайт виробника

www.asus.ua

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Все цены на ASUS F2A85-V

Упаковка та комплектація

ASUS F2A85-V

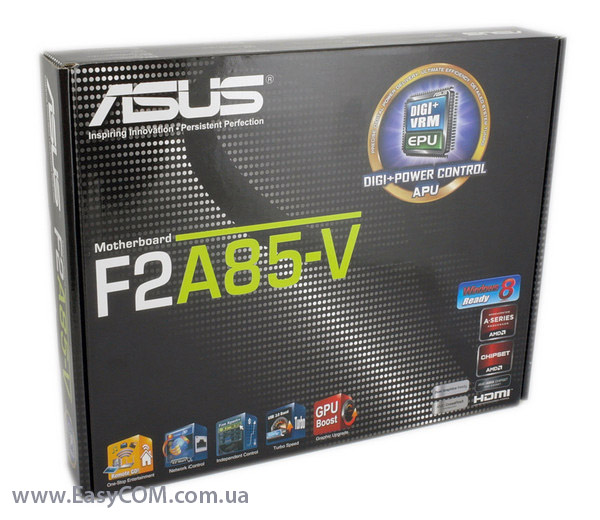

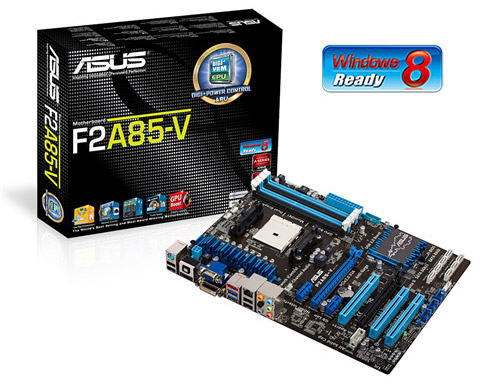

Материнська плата ASUS F2A85-V постачається в картонній коробці стандартного розміру, яка оформлена переважно в чорно-жовтих тонах. На лицьовій стороні, крім найменування плати, знаходиться великий логотип, який свідчить про те, що на ASUS F2A85-V використовується повністю цифрова система живлення DIGI+VRM. Крім цього, на упаковці відзначена підтримка нової операційної системи Windows 8, технологій AMD CrossFireX, AMD Dual Graphics і нових процесорів сімейства AMD A (Socket FM2). Також необхідно відзначити підтримку наступних технологій:

  • Remote GO! – технологія Remote GO! призначена для зв'язку комп'ютера з іншими пристроями в домашній мережі (комп'ютерами, планшетами, смартфонами, телевізорами) по бездротовому з'єднанню й надає наступні можливості: DLNA Media Hub, за допомогою якої можна транслювати відео з комп'ютера на DLNA-сумісний телевізор або використовувати планшет (смартфон) для віддаленого керування настільним ПК; Remote Desktop - віртуальний робочий стіл для керування настільним ПК у режимі реального часу можна налаштувати як на планшеті, так і на смартфоні; File Transfer - простий спосіб обміну файлами між ПК і мобільними пристроями.
  • USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP (USB Attached SCSI Protocol).
  • Fan Xprert 2 технологія, реалізована інженерами ASUS на апаратному рівні, завдяки якій з'явилися розширені можливості керування всіма вентиляторами, які підключені безпосередньо до материнської плати. Доступне керування швидкістю обертання вентиляторів, як у ручному, так і в автоматичному режимі. Також у користувача є можливість вибрати режим роботи вентиляторів, налаштований спеціально для того, щоб мінімізувати рівень шуму, створюваний системою охолодження ПК.
  • GPU Boost технологія яка дозволяє розігнати інтегроване графічне ядро процесора як програмно, так і за допомогою перемикача на материнській платі.

На звороті розташована фотографія самої материнської плати, її специфікація, а також більш докладно зображені переваги перерахованих вище технологій.

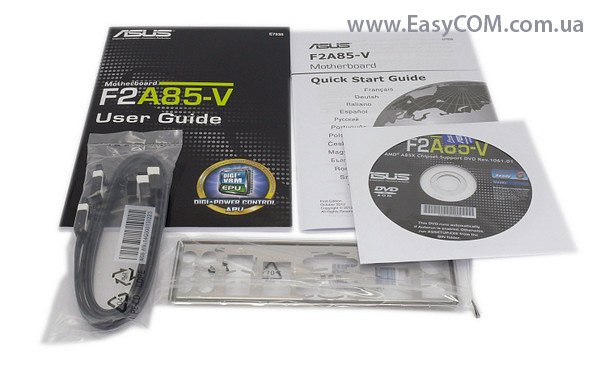

У коробці з материнською платою ми виявили:

  • Документацію;
  • Диск із драйверами й утилітами;
  • Два SATA-шлейфи;
  • Заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS F2A85-V

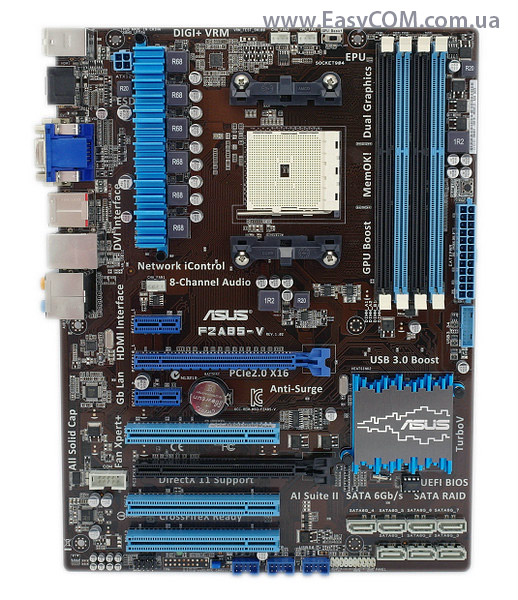

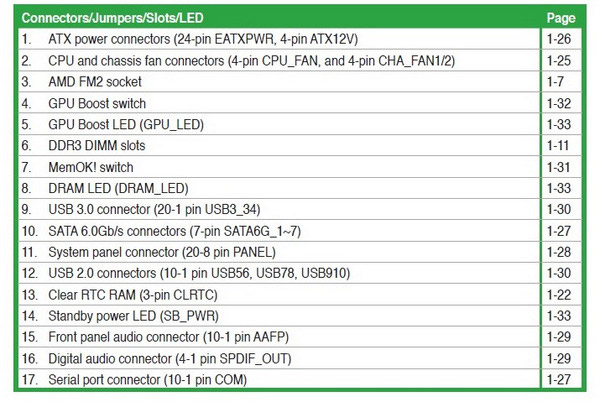

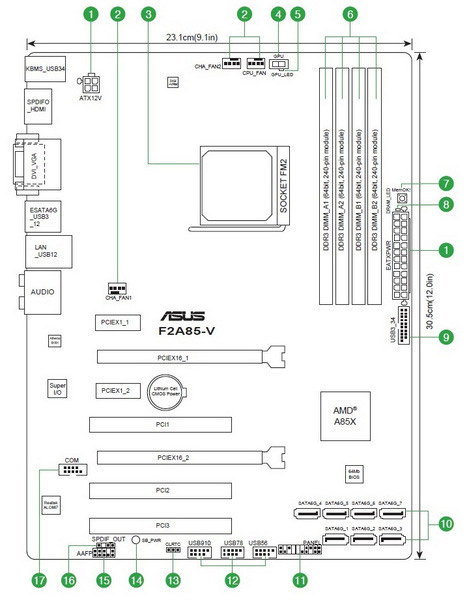

Як і її старша сестра, материнська плата ASUS F2A85-V виконана у форматі ATX, але на текстоліті коричневого, а не чорного кольору. Особливих претензій до компонування й розташування портів і роз’ємів у нас не виникло. Єдиним негативним моментом є те, що у зв'язку з меншою шириною текстоліту (231 проти 244 в ASUS F2A85-V PRO) по правій його стороні відсутні кріпильні отвори, відповідно підключення пристроїв SATA потребуватиме певної охайності, тому що край, на якому розташовані відповідні порти, «провисає». Також відзначимо, що при встановленні відеокарті в слот PCI-Express х4 чорного кольору, доступ до порту COM буде обмежений.

ASUS F2A85-V

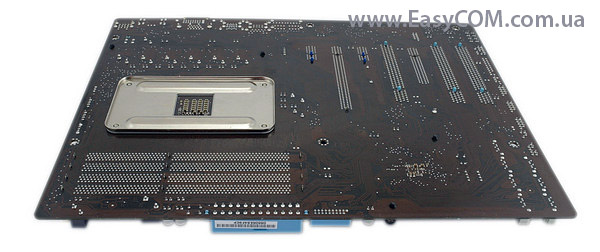

Усі компоненти без проблем помістилися на лицьовій стороні плати, так що її зворотна сторона привертає увагу хіба що підсилювальною пластиною, яка забезпечує можливість встановлення досить потужних систем охолодження, які можуть знадобитися при екстремальному розгоні процесора.

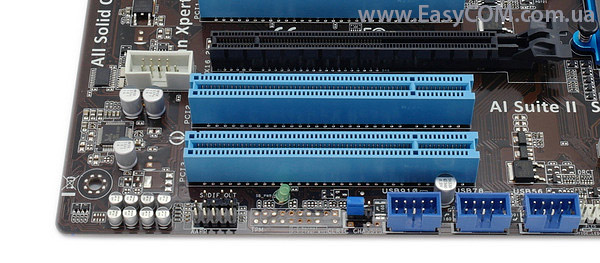

У нижній частині плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, джампер для скидання CMOS, порт COM, а також три колодки підключення портів USB 2.0. Усього на платі реалізовано десять портів USB 2.0 – шість внутрішніх і чотири на інтерфейсній панелі. Робота всіх десяти портів реалізована силами чипсету.

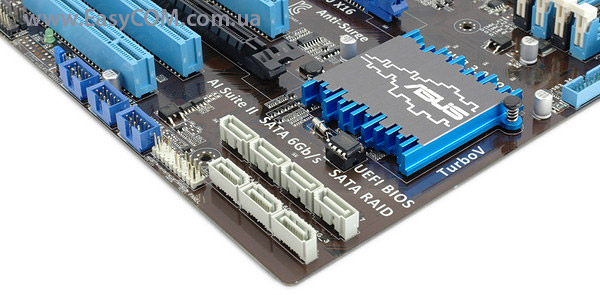

Ближче до правого нижнього кута знаходяться колодка підключення фронтальної панелі та сім портів SATA. Усі сім портів відповідають специфікації SATA 6 Гбіт/с і реалізовані силами чипсету AMD A85X. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. У зв'язку з тим, що чипсет підтримує роботу восьми портів SATA 6 Гбіт/с, а на материнській платі їх сім, то відповідно робота порту eSATA, розташованого на інтерфейсній панелі, також реалізована за допомогою чипсету.

Права сторона системної плати ASUS F2A85-V привертає увагу не тільки наявністю колодки підключення виносної панелі із двома портами USB 3.0 (у комплекті не постачається) але й наявністю кнопки MemOK!.

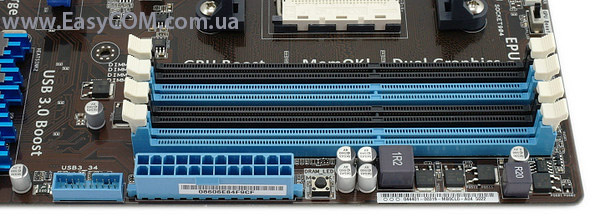

Аналогічно старшій моделі, ASUS F2A85-V оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками по обидва боки. Оперативна пам'ять може працювати у двоканальному режимі – для його реалізації модулі пам'яті необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1066 до 1866 МГц у номінальному режимі і до 2400 МГц при розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого повинно бути досить для будь-яких поставлених завдань.

ASUS F2A85-V

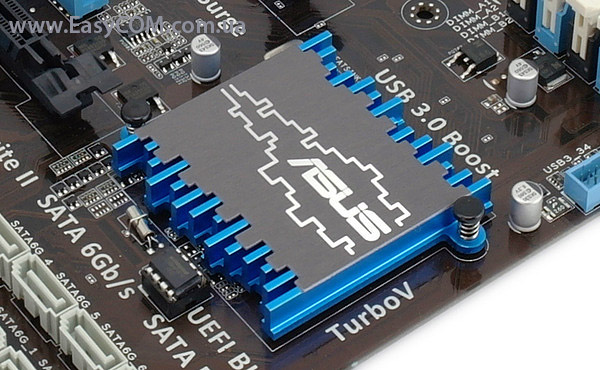

Система охолодження розглянутої плати складається із двох алюмінієвих радіаторів: один здійснює відвід тепла від чипсету AMD A85X, інший охолоджує мікросхеми MOSFET. Обидва радіатори кріпляться за допомогою пластикових кліпс на пружинках.

У процесі тестування плати температура радіаторів не піднімалася вище оцінки в 43°C, що є середнім результатом. Нагадаємо, що температура радіаторів ASUS F2A85-V PRO не перевищувала 32°C.

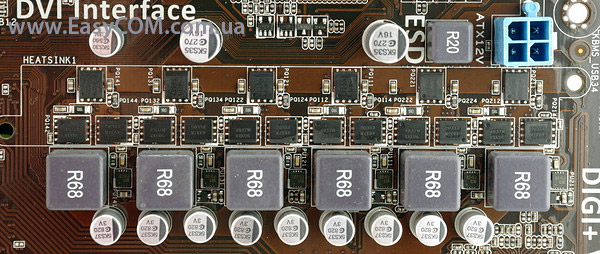

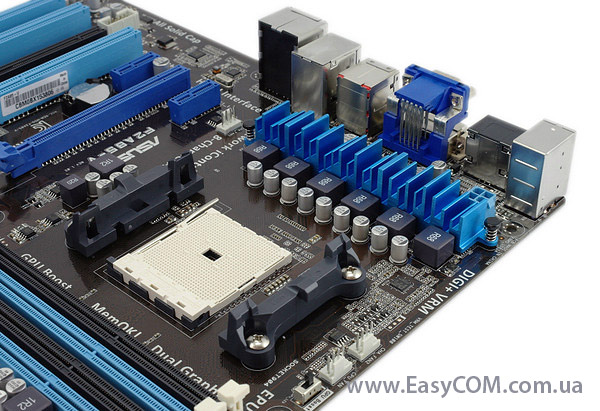

Живлення процесора здійснюється по 6-фазовій схемі для обчислювальних ядер і додаткових вузлів. У системі стабілізації живлення використані твердотільні конденсатори японського виробництва та дроселі з феритовими сердечниками.

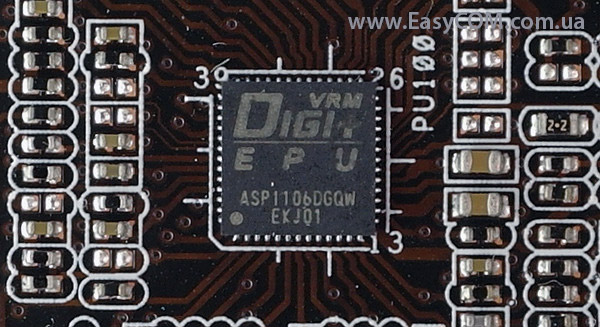

Сам перетворювач оснований на цифровому стабілізаторі живлення Digi+VRM ASP1106. Для живлення ASUS F2A85-V призначені основний 24-х і додатковий 4-контактний роз’єм. Як бачимо, у порівнянні з ASUS F2A85-V PRO зменшилася не тільки кількість фаз, але й використовується більш простий, 4-контактний ATX12V роз’єм, що говорить нам про меншу оверклокерську спрямованість ASUS F2A85-V.

ASUS F2A85-V

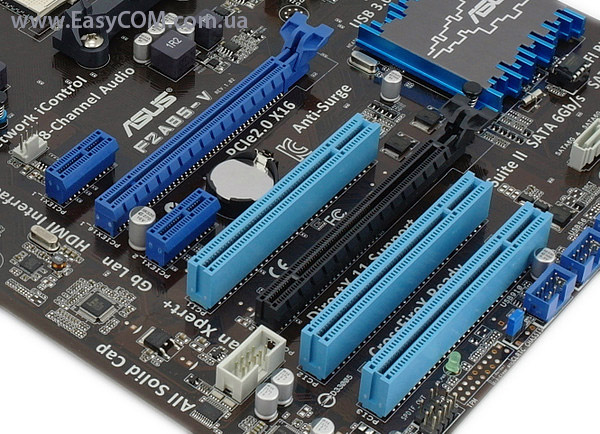

Можливості розширення функціональності материнської плати ASUS F2A85-V досить стандартні. У наявності два слоти для встановлення графічних адаптерів - PCI-Express. Перший слот, синього кольору, завжди використовує 16 ліній, тоді як пропускна здатність другого, чорного кольору, обмежена 4 лініями. Обидва слоти відповідають специфікації 2.0.

Виробником заявлена підтримка технології AMD CrossFireX. При використанні двох графічних адаптерів лінії між слотами розподіляються по далеко не найбільш оптимальній схемі х16+х4.

Також розширення функціональності материнської плати можливе за рахунок двох слотів PCI-Express х1 і трьох PCI.

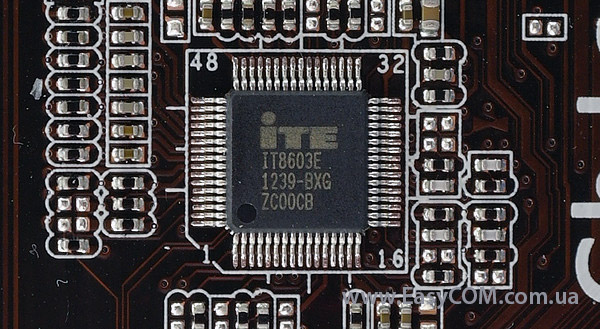

Можливості Multi I/O забезпечені мікросхемою ITE IT8603E, яка керує портами COM і PS/2, роботою системних вентиляторів і забезпечує моніторинг.

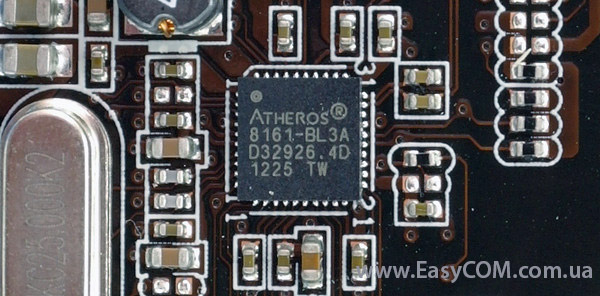

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Atheros 8161.

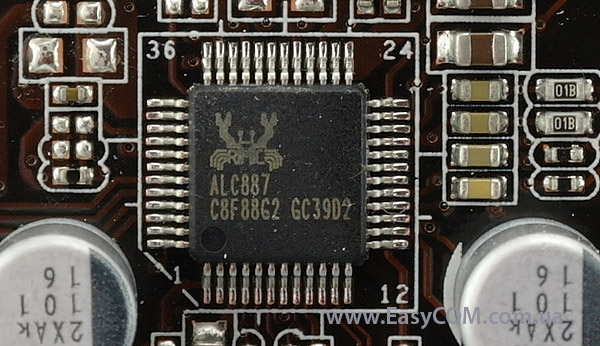

Звукова підсистема розглянутої материнської плати основана на HDA-кодеку 8-канального звуку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

ASUS F2A85-V

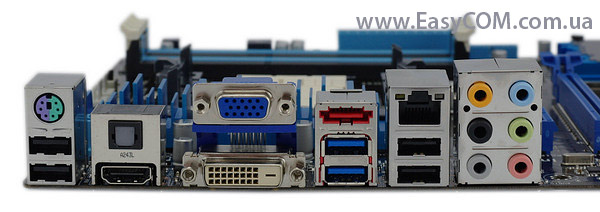

На інтерфейсну панель материнської плати ASUS F2A85-V виведені наступні порти:

  • 1 x HDMI;
  • 1 x VGA;
  • 1 х DVI-D;
  • 1 x LAN (RJ45);
  • 4 x USB 2.0;
  • 2 x USB 3.0;
  • 1 х eSATA;
  • 1 x Optical S/PDIF out;
  • 6 x аудіопортів;
  • 1 х PS/2 (миша, клавіатура).

Варто відзначити гарне компонування інтерфейсної панелі. У наявності все найбільш необхідне для повноцінного і, що головне, комфортного її використання. Єдиним недоліком є наявність усього двох USB 3.0 портів, на відміну від інтерфейсной панелі ASUS F2A85-V PRO, де їх чотири.

Материнська плата ASUS F2A85-V оснащена трьома роз’ємами для підключення вентиляторів: один служить для живлення вентилятора системи охолодження процесора, тоді як два інших можуть бути використані для підключення системних вентиляторів. Усі роз’єми виконані в чотирьохконтактному виконанні.

BIOS

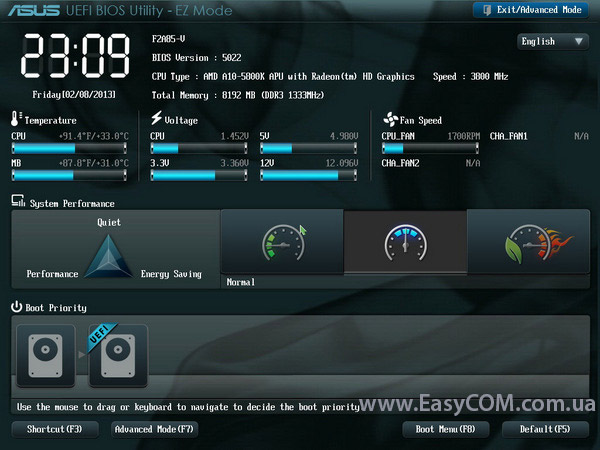

Тестована материнська плата ASUS F2A85-V, як і більшість сучасних плат від ASUS, використовує сучасний попередній завантажувач, оснований на графічному інтерфейсі UEFI, робити налаштування в якому можна і за допомогою мишки. На головному екрані UEFI BIOS наводиться моніторинг температур і напруг на лініях блока живлення та процесорі. Також у цьому розділі відображається версія BIOS, модель процесора та кількість оперативної пам'яті.

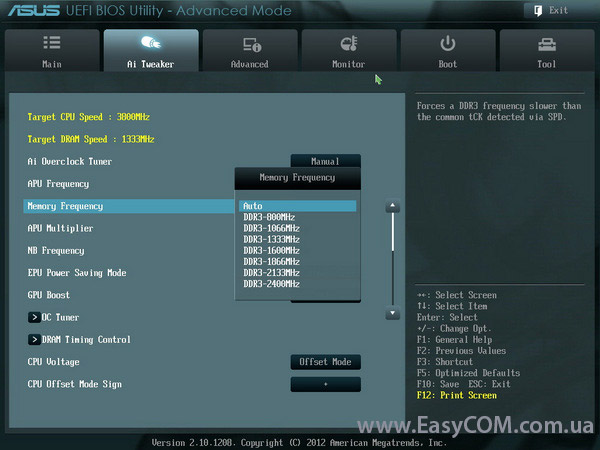

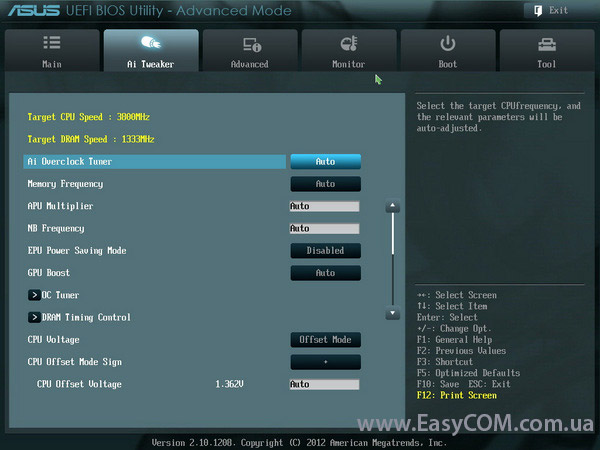

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

Множник частоти пам'яті дозволяє вибрати частоту від 800 до 2400 МГц.

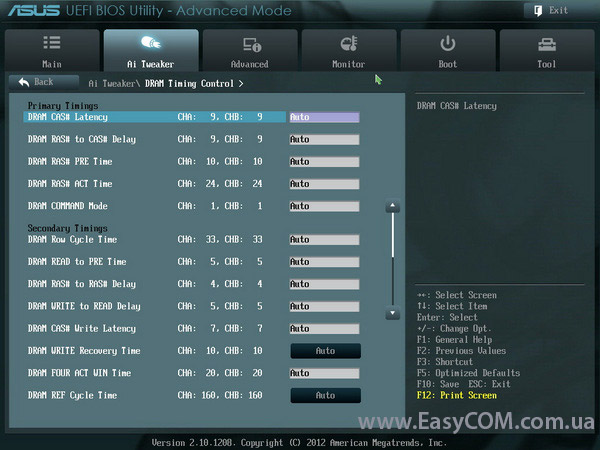

Також при необхідності можна одержати доступ до регулювання затримок пам'яті.

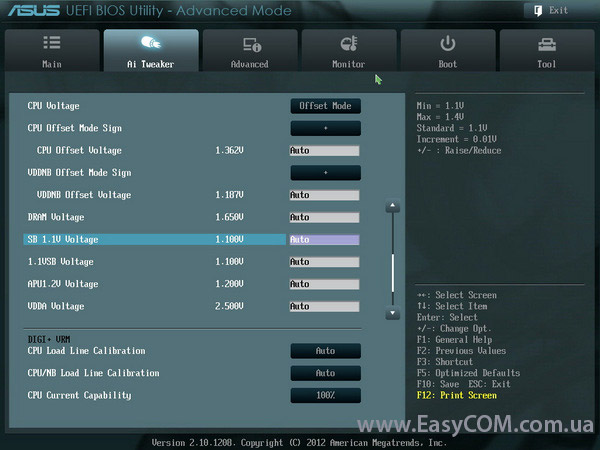

Для збільшення стабільності при розгоні можуть послужити налаштування керування напругою на процесорі, пам'яті та чипсеті, що зручно для тонкої оптимізації системи.

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота оперативної пам'яті

Memory Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Процесорний множник

APU Multiplier

8 – max

1

Частота процесора

APU Frequency

90 – 300

1

Частота північного мосту

NB Frequency

400 – 6000

100

Частота графічного ядра процесора

GPU Engine Frequency

434, 447, 460, 475, 490, 506, 524, 542, 562, 584, 608, 633, 660, 690, 723, 760, 800, 844, 894, 950, 1013, 1085, 1169, 1266, 1381, 1520, 1688, 1900



Обсяг пам'яті, яка виділяється для потреб графічного ядра процесора

UMA Frame Buffer Size

32, 64, 128, 256, 512, 1, 2



Таймінги оперативної пам'яті

DRAM Timing Control

CAS, RAS to CAS, RAS PRE Time, RAS ACT Time, COMMAND Mode, Row Cycle Time, READ to PRE Time, RAS to RAS, WRITE to READ, CAS Write Latency, WRITE Recovery Time, FOUR ACT WIN Time, REF Cycle Time





CPU Voltage Frequency

200 – 350

50

Допустиме відхилення від встановленої напруги на процесорі

CPU Offset Voltage

0,00625 – 0,33750

0,00625

Допустиме відхилення від встановленої напруги на шині процесор – північний міст

VDDNB Offset Voltage

0,00625 – 0,36250

0,00625

Напруга на оперативній пам'яті

DRAM Voltage

1,35 – 2,00

0,01



SB 1.1V Voltage

1,10 – 1,40

0,01



1.1VSB Voltage

1,10 – 1,40

0,1

Напруга на на лінії 1,2 В

APU 1.2V Voltage

1,20 – 1,80

0,01



VDDA Voltage

2,5000 – 2,8000

0,1

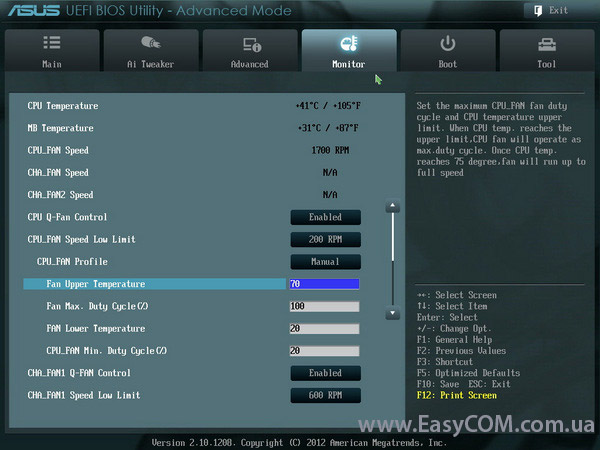

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора й чипсету, а також швидкістю обертання встановлених вентиляторів.

Також у даному розділі можна стежити за:

  • напругою на ядрі процесора;
  • напругою на лініях живлення +12В, +5В и +3,3В.

На жаль, традиційно для масових рішень ASUS, можливість моніторингу напруги живлення модулів пам'яті не реалізована. Однак окремо варто відзначити можливість зняття «скриншотів» в BIOS і підтримку російської мови.

Тестування

Для перевірки можливостей материнської плати використовувалося наступне обладнання:

APU

AMD A10-5800K

Кулер

Scythe Mugen 3 Rev. B PCGH Edition

Оперативна пам'ять

2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

AMD Radeon HD 7660D

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

CHIEFTEC Libra LF-01B

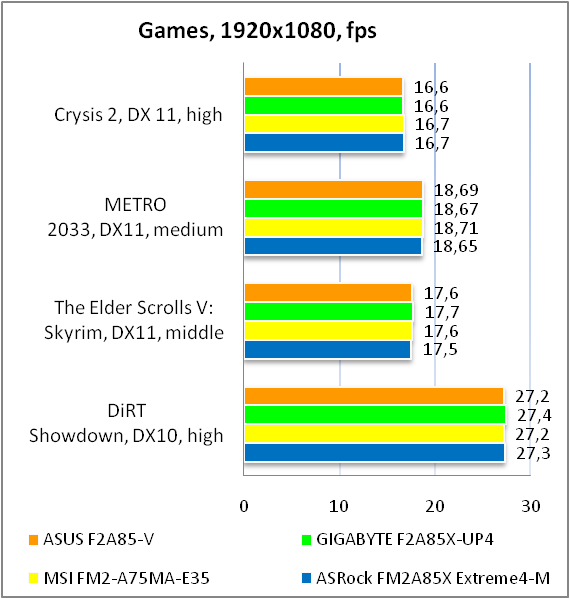

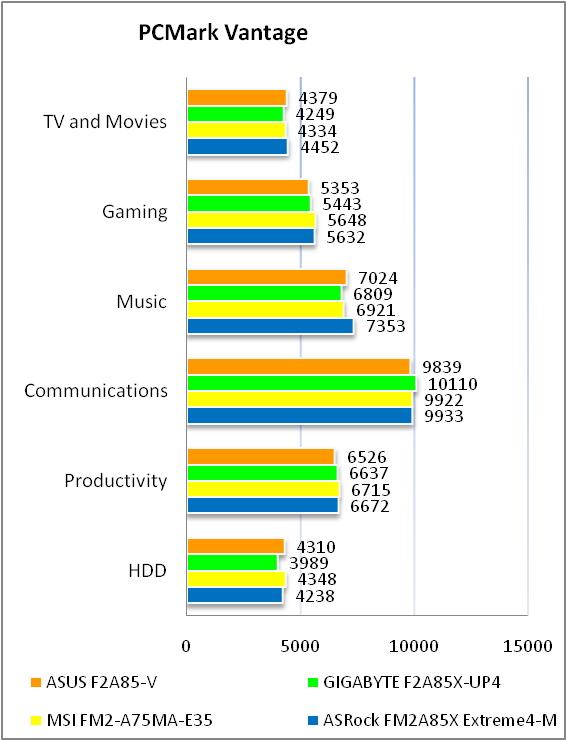

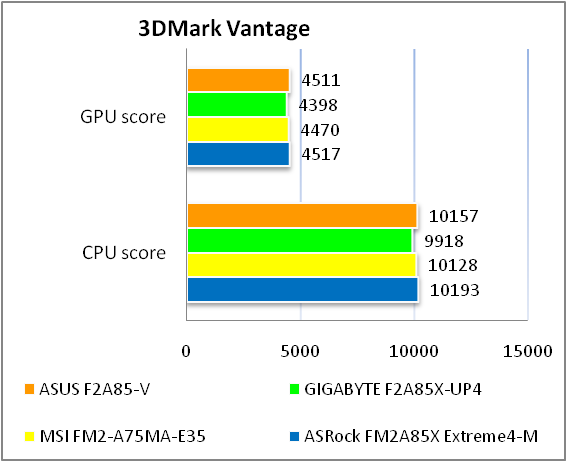

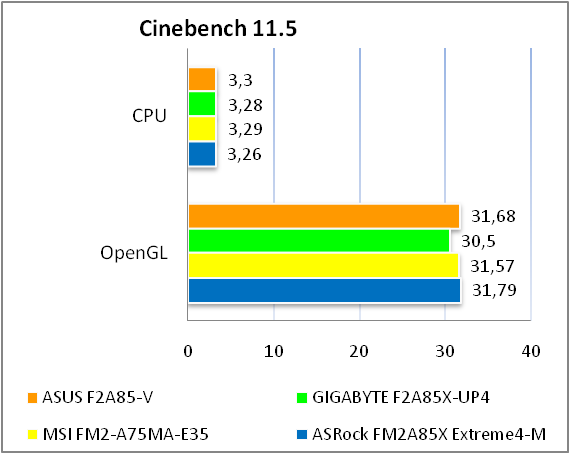

Результати тестів:

Як бачимо, результати відрізняються від розглянутих нами раніше материнських плат у межах погрішності тестів, що говорить нам про якісний рівень виконання плати і хорошу оптимізацію BIOS.

Можливості розгону

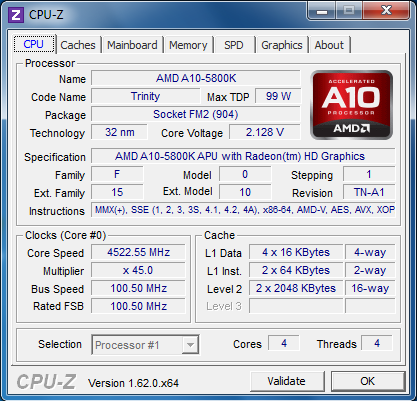

Можливості розгону тестувалися за допомогою процесора AMD A10-5800K c розблокованим множником, який вдалося розігнати до 4,5 ГГц.

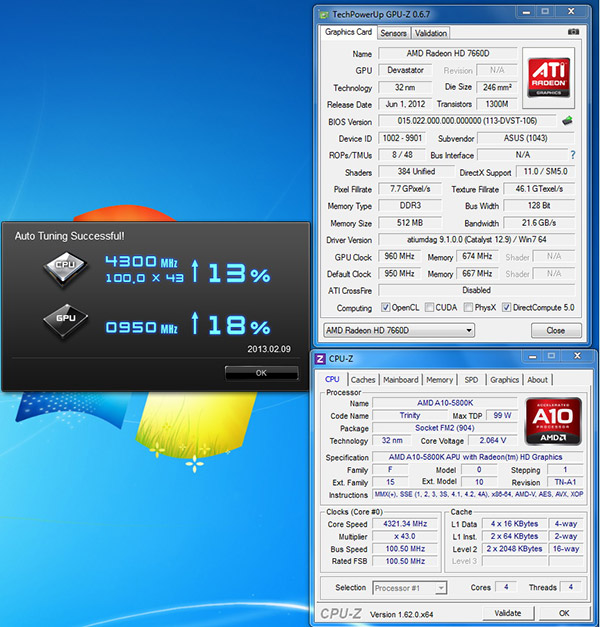

За допомогою функції автоматичного розгону тестовий процесор AMD A10-5800K вдалося розігнати до 4,3 ГГц.

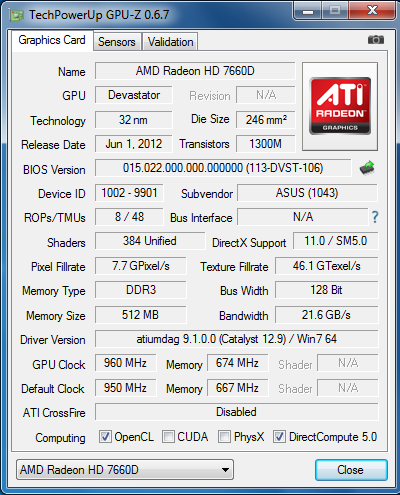

Також відзначимо, що за допомогою перемикача GPU Boost вдалося підвищити частоту роботи графічного ядра до 960 МГц.

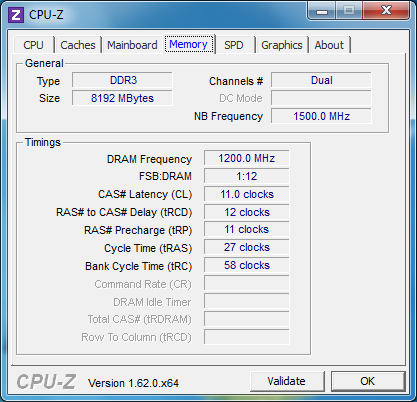

Оперативна пам'ять стабільно працювала на частоті 2400 МГц.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в Rightmark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.20

Дуже добре

Рівень шуму, дБ (А)

-85.5

Добре

Динамічні діапазон, дБ (А)

85.6

Добре

Гармонійні викривлення, %

0.0028

Відмінно

Гармонійні викривлення + шум, дБ(A)

-75.2

Середньо

Інтермодуляційні викривлення + шум, %

0.019

Дуже добре

Взаємопроникнення каналів, дБ

-83.6

Дуже добре

Інтермодуляції на 10 кГц, %

0.019

Дуже добре
