Огляд і тестування материнської плати ASUS F2A55-M LK2

Розглянуте в даному матеріалі рішення – материнська плата ASUS F2A55-M LK2 є представником лінійки бюджетних материнських плат компанії і, в першу чергу, призначена для ощадливих користувачів. Призначена для роботи з гібридними процесорами від AMD, які поєднують у собі крім обчислювальних ядер ще і інтегровану графіку, дана плата дозволить зібрати дуже недорогу систему, не витрачаючи засоби на покупку дискретної відеокарти.

За основу при виробництві ASUS F2A55-M LK2, як видно з її назви, був взятий молодший набір системної логіки AMD A55, основними обмеженнями якого є відсутність підтримки USB 3.0 і SATA 6 Гбіт/с, а також RAID 5.

ASUS F2A55-M LK2

Специфікації материнської плати ASUS F2A55-M LK2:

Виробник

ASUS

Модель

F2A55-M LK2 (rev 1.0)

Чіпсет

AMD A55

Процесорний роз’єм

Socket FM2

Підтримувані процесори

AMD A (Socket FM2)

AMD Athlon (Socket FM2)

Використовувана пам'ять

1866/1600/1333/1066 МГц

Підтримка пам'яті

2 x 1.5V DDR3 DIMM слота з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 16 2.0 (x16)

1 x PCI Express x1

1 x PCI

Дискова підсистема

Чіпсет AMD A55 підтримує:

4 x SATA 3 Гбіт/с порту

LAN

1 x гігабітний мережний контролер Realtek RTL8111F (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальний звук

SPDIF Out

Живлення

24-контактний роз’єм живлення ATX

4-контактний ATX12V роз’єм живлення

Вентилятори

1 x роз’єм вентилятора CPU (4-пін)

1 x роз’єм підключення системного вентилятора (3-пін)

Охолодження

Алюмінієвий радіатор південного мосту

Зовнішні порти I/O

1 x LAN (RJ45)

1 х DVI-D

1 x VGA

4 x USB 2.0

3 x Аудіо порти

2 x PS/2 (миша і клавіатура)

Внутрішні порти I/O

2 x USB 2.0

4 x порту SATA 3 Гбіт/с

1 x порт COM

1 x коннектор виводу звуку на передню панель

1 x блок коннекторів передньої панелі

1 x джампер для скидання CMOS

1 x SPDIF Out

BIOS

32 Mb Flash ROM,

UEFI AMI BIOS,

PnP, DMI2.0, WfM2.0, SM BIOS 2.6, ACPI 2.0a,

Комплектація

посібник користувача;

брошура з опис гарантії;

диск з драйверами і утилітами;

2 x кабелі SATA;

заглушка інтерфейсної панелі.

Форм-фактор,

розміри, мм

MicroATX

226 х 173

Сайт виробника

www.asus.ua

Все цены на ASUS F2A55-M LK2

Упаковка і комплектація

Оскільки до нас у тестову лабораторію материнська плата ASUS F2A55-M LK2 потрапила як зразок для преси, не призначений для продажу, те, як буде виглядати її упаковка нам невідомо.

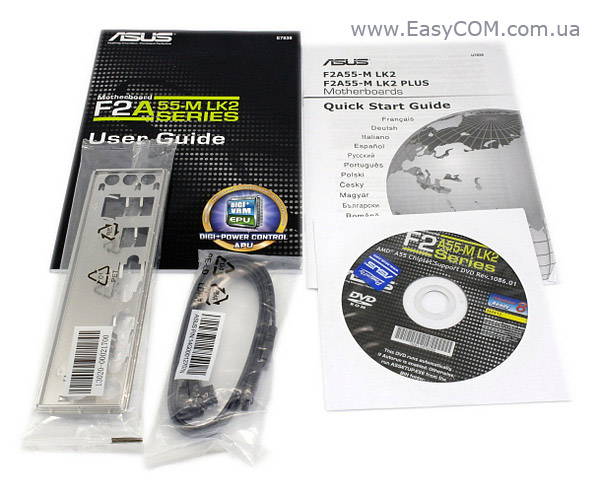

Комплект поставки материнської плати ASUS F2A55-M LK2 дуже скромний, максимально відповідний до позиціонування рішення, як одного з найбільш доступних. У коробці з продуктом буде поставлятися:

  • Документація;
  • Диск з драйверами і утилітами;
  • Два SATA-шлейфа;
  • Заглушка інтерфейсної панелі.

Дизайн і особливості плати

ASUS F2A55-M LK2

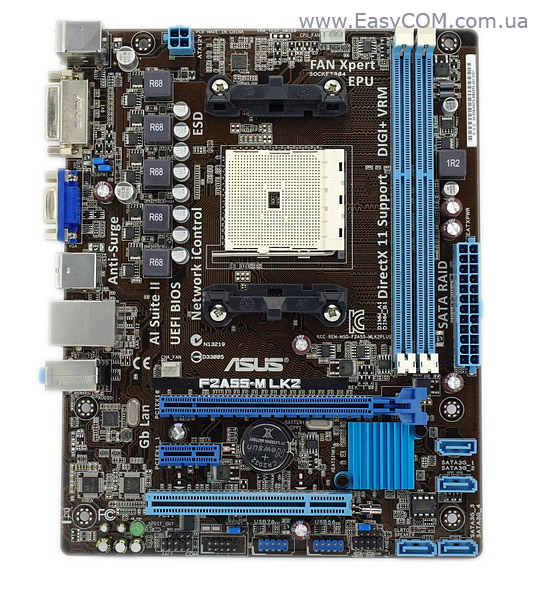

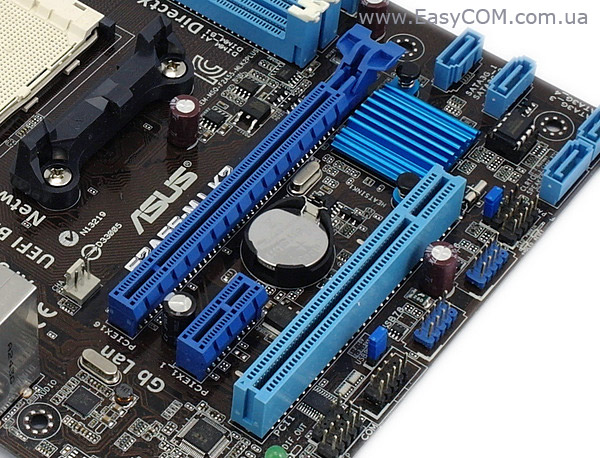

Материнська плата ASUS F2A55-M LK2 виконана на текстоліті коричневого кольору. Незважаючи на свою приналежність до формату MicroATX, вона лише трохи більше плат mini-ITX формату. До розташування слотів розширення і роз’ємів у нас не виникло ніяких претензій, а ось перпендикулярне розміщення портів SATA може не сподобатися деяким потенційним споживачам, які хоча б теоретично розглядають у майбутньому можливість покупки потужної відеокарти з габаритним двослотовим кулером..

ASUS F2A55-M LK2

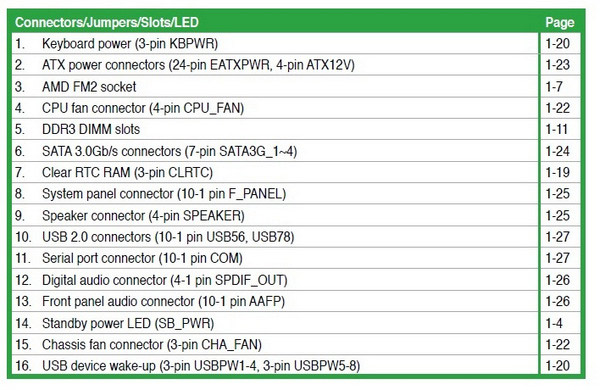

У зв'язку з тим, що на материнській платі використовується мінімум сторонніх контролерів, всі компоненти без проблем помістилися на її лицьовій стороні.

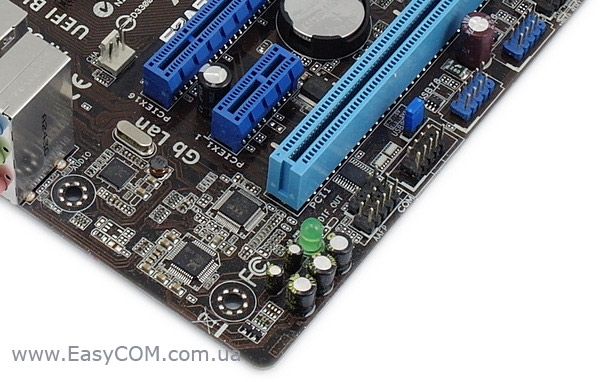

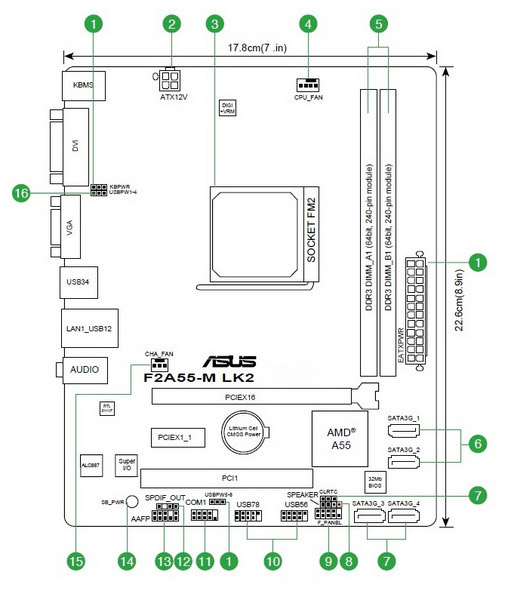

У нижньому лівому куті плати розташовані наступні роз’єми: колодка підключення аудіо роз’ємів передньої панелі, S/PDIF out, порт COM, джампер для скидання CMOS, а також дві колодки підключення зовнішніх портів USB. Синій колір колодок може ввести вас в оману, що порти відповідають стандарту USB 3.0, однак, на жаль, материнська плата ASUS F2A55-M LK2 позбавлена підтримки цього швидкісного інтерфейсу. Всього на платі реалізовано вісім портів USB 2.0, чотири внутрішні і чотири на інтерфейсній панелі. Робота всіх восьми портів реалізована силами чіпсету AMD A55.

Ближче до правого нижнього кута знаходиться роз’єм для підключення фронтальної панелі, а також роз’єм для підключення системного динаміка.

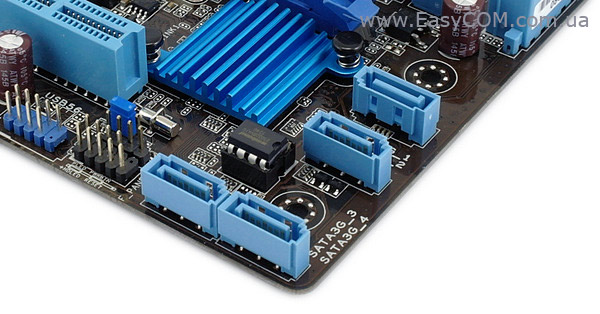

Як ми вже згадали вище, всі порти SATA розташовані перпендикулярно текстоліту. Всього на ASUS F2A55-M LK2 реалізована підтримка чотирьох портів стандарту 3 Гбіт/с. Робота всіх портів забезпечується силами чіпсету AMD A55. Є присутнім підтримка масивів SATA RAID 0, RAID 1 і RAID 10.

ASUS F2A55-M LK2

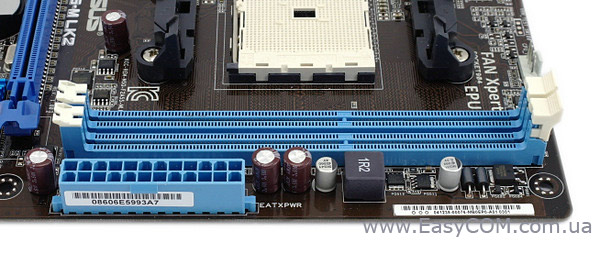

Права сторона системної плати ASUS F2A55-M LK2 цікава тільки наявністю двох DIMM-слотів для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками тільки з однієї сторони. Оперативна пам'ять може працювати у двоканальному режимі. Підтримуються модулі, що працюють на частотах від 1066 до 1866 МГц у номінальному режимі. Максимальний об'єм пам'яті може досягати 32 ГБ, чого повинно бути достатньо практично для будь-яких поставлених завдань. Також можна звернути увагу на те, що на платі використовуються не тільки твердотільні конденсатори, але і більш прості – електролітичні. Твердотільні конденсатори використовуються в схемі живлення процесора і оперативної пам'яті, тоді як на інших ділянках, з меншими навантаженнями, застосовуються електролітичні.

ASUS F2A55-M LK2

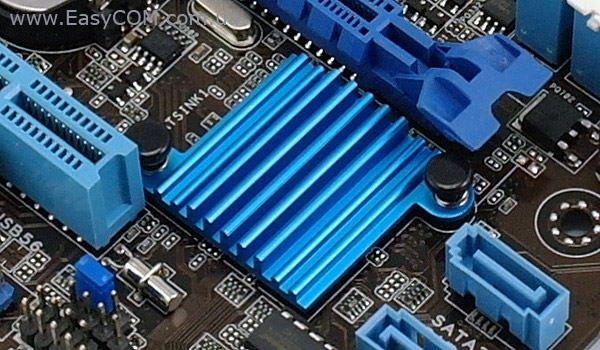

Система охолодження розглянутої плати складається всього з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету AMD A55. Кріпиться радіатор за допомогою пластикових пружних кліпс. У процесі тестування плати температура радіатора склала 58°C, що є середнім результатом.

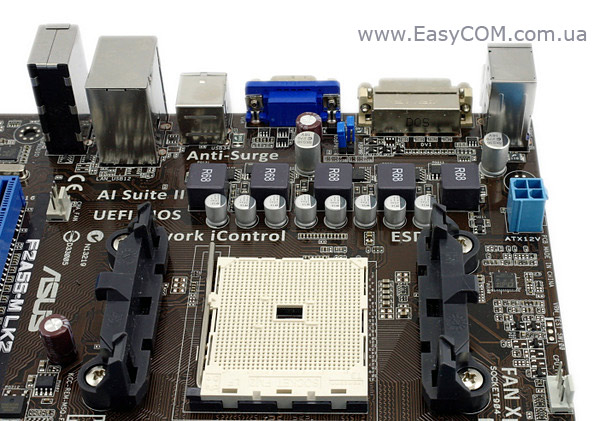

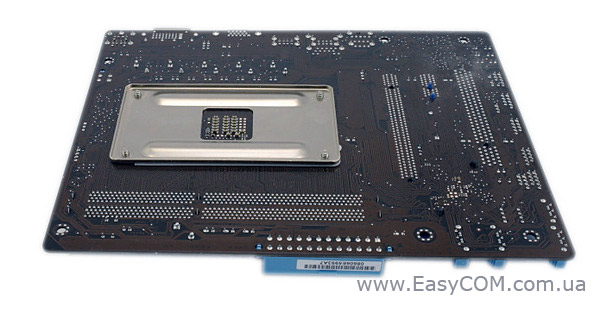

Розташування Socket FM2 і опорної пластини стандартно. Живлення процесора здійснюється по 5-фазній схемі для обчислювальних ядер і додаткових вузлів. Польові транзистори не оснащені додатковим охолодженням, відповідно ASUS F2A55-M LK2 не призначена для серйозних розгінних експериментів.

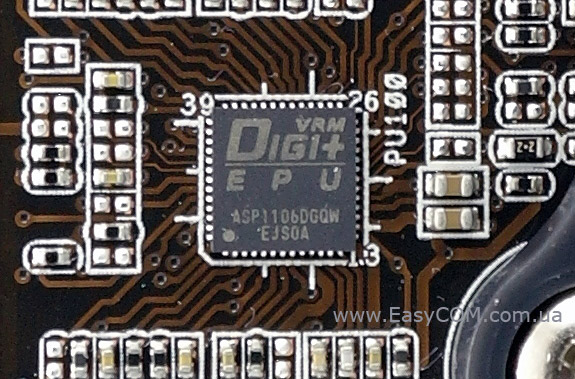

Сам перетворювач заснований на цифровому стабілізаторі живлення Digi+VRM ASP1106. Для живлення ASUS F2A55-M LK2 призначені основний 24-х і додатковий 4-контактний роз’єми.

Можливості розширення функціональності материнської плати ASUS F2A55-M LK2 досить скромні. У наявності один слот PCI-Express для встановлення графічного адаптера, який завжди використовує 16 ліній специфікації 2.0.

Також розширення функціональності материнської плати можливе за рахунок одного слота PCI-Express х1 і одного PCI. Нагадаємо, що чіпсет AMD A55 має підтримку PCI, тому додаткові контролери для її реалізації не потрібні.

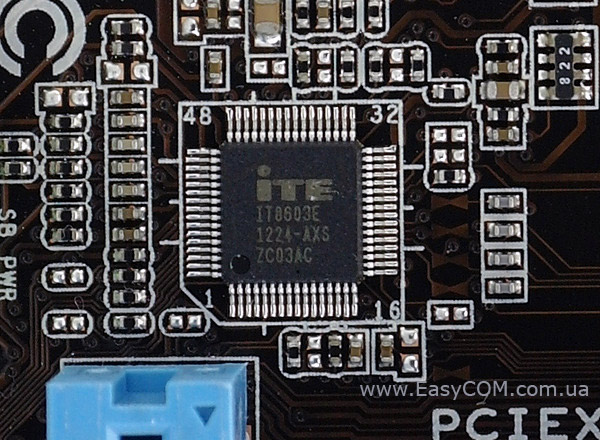

Можливості Multi I/O забезпечені мікросхемою ITE IT863E, яка керує портами COM і PS/2, роботою вентиляторів і забезпечує моніторинг.

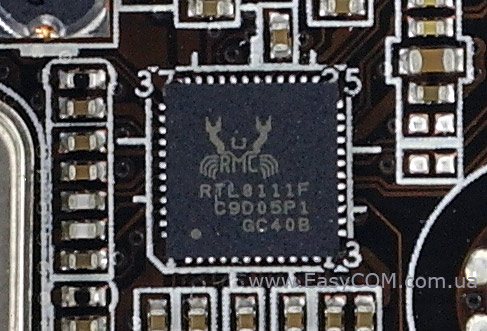

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111F.

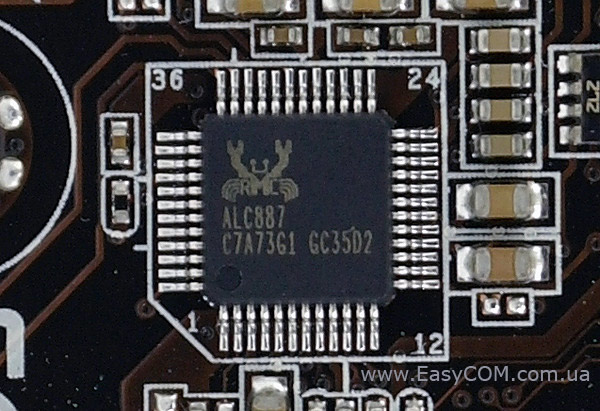

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку 8-канального звуку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

ASUS F2A55-M LK2

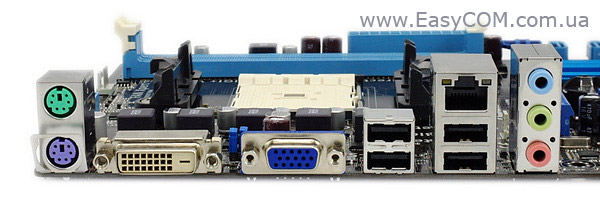

На інтерфейсну панель материнської плати ASUS F2A55-M LK2 виведені наступні порти:

  • 1 x LAN (RJ45);
  • 4 x USB 2.0;
  • 3 x Аудіо порти;
  • 1 х DVI-D;
  • 1 x VGA;
  • 2 х PS/2 (миша і клавіатура).

Як бачимо конфігурація інтерфейсної панелі - мінімально можлива для комфортного використання. Засмучує не тільки відсутність підтримки інтерфейсу USB 3.0, але і наявність всього трьох аудіовиходів, що робить підключення багатоканальних систем незручним (необхідно задіяти аудіовиходи на фронтальній панелі).

Материнська плата ASUS F2A55-M LK2 оснащена всього двома роз’ємами для підключення вентиляторів: один слугує для живлення вентилятора системи охолодження процесора (4-пін), тоді як інший може бути використаний для підключення системного вентилятора (3-пін).

BIOS

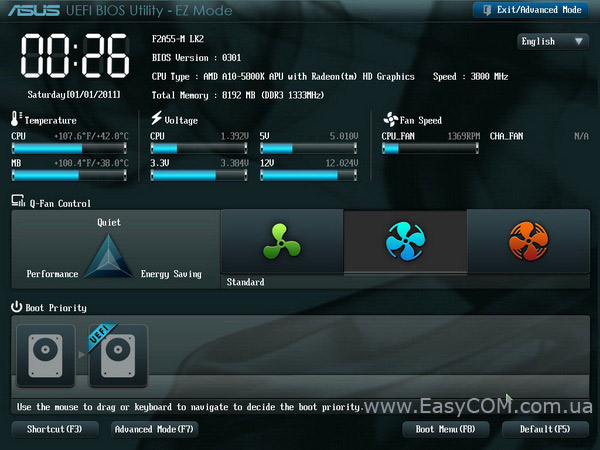

Досліджувана сьогодні материнська плата ASUS F2A55-M LK2 використовує сучасне попереднє завантаження, засноване на графічному інтерфейсі UEFI, робити налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS є моніторинг температури і напруги на лініях блока живлення і процесорі. Також у цьому розділі відображається версія BIOS, модель процесора і кількість оперативної пам'яті.

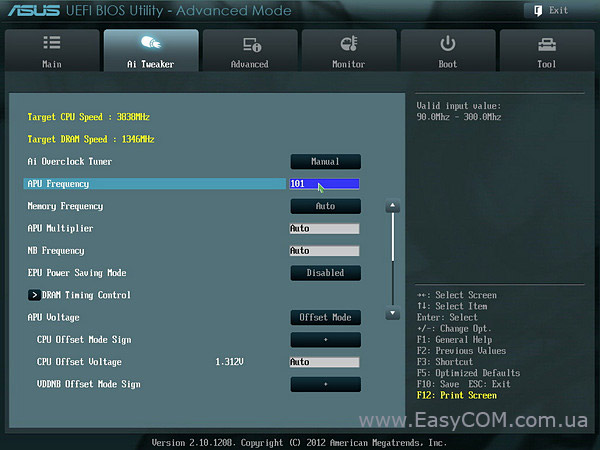

Всі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

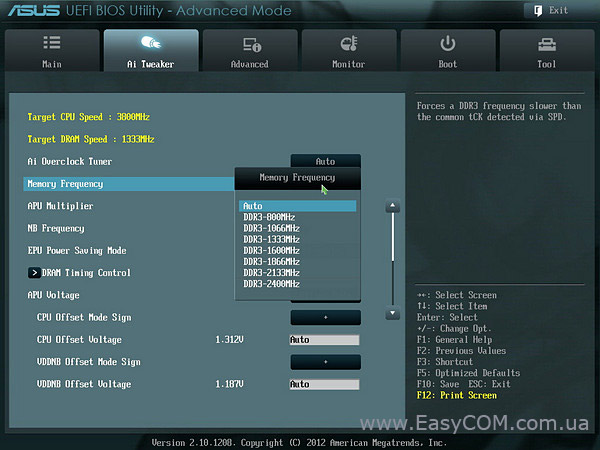

Множник частоти пам'яті дозволяє встановлювати частоту від 800 до 2400 МГц.

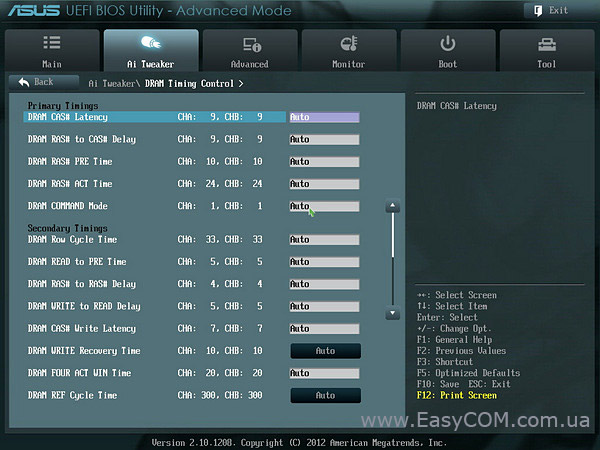

Також, при необхідності можна одержати доступ до регулювань затримок пам'яті.

Для збільшення стабільності при розгоні можуть бути налаштування керування напругою на процесорі, пам'яті і чіпсеті, що зручно для тонкої оптимізації системи.

Налаштування, необхідні для розгону і оптимізації системи, зібрані в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота оперативної пам'яті

Memory Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Процесорний множник

APU Multiplier

8 – 63

1

Частота процесора

APU Frequency

90 – 300

1

Частота північного мосту

NB Frequency

400 - 6300

100



GPU Engine Frequency

434, 447, 460, 475, 490, 506, 524, 542, 562, 584, 608, 633, 660, 690, 723, 760, 800, 844, 894, 950, 1013, 1085, 1169, 1266, 1381, 1520, 1688, 1900



Таймінги оперативної пам'яті

DRAM Timing Control

CAS, RAS to CAS, RAS PRE Time, RAS ACT Time, COMMAND Mode, Row Cycle Time, READ to PRE Time, RAS to RAS, WRITE to READ, CAS Write Latency, WRITE Recovery Time, FOUR ACT WIN Time, REF Cycle Time



Напруга на процесорі

CPU Offset Voltage

0,00625 – 1,700

0,00625

Напруга на шині процесор – північний міст

VDDNB Offset Voltage

0,00625 – 1,550

0,00625

Напруга на оперативній пам'яті

DRAM Voltage

1,350 – 1,650

0,005



SB 1.1V Voltage

1,10 – 1,22

0,01

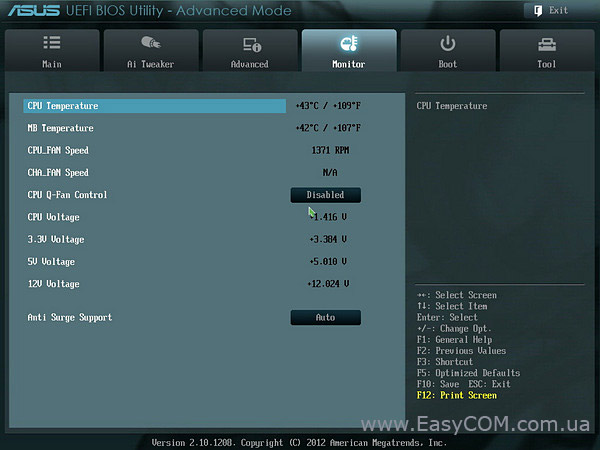

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора і чіпсету, а також швидкістю обертання встановлених вентиляторів.

Також у даному розділі можна стежити за:

  • напругою на ядрі процесора;
  • напругою на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття скріншотів в BIOS і підтримку російської мови.

Тестування

Для перевірки можливостей материнської плати використовувалося наступне обладнання:

APU

AMD A10-5800K

Кулер

Scythe Mugen 3 Rev. B PCGH Edition

Оперативна пам'ять

2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

CHIEFTEC Libra LF-01B

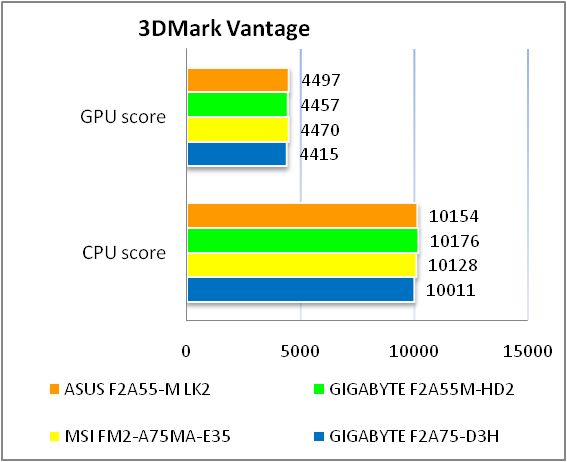

Результати тестів:

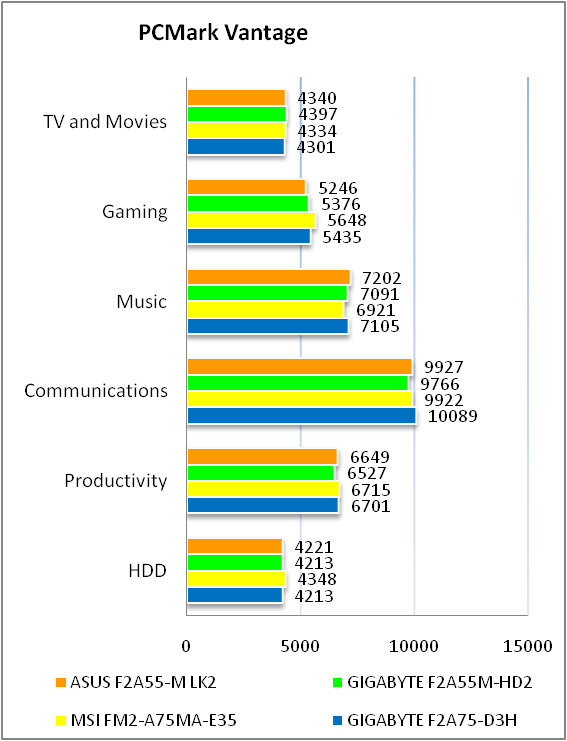

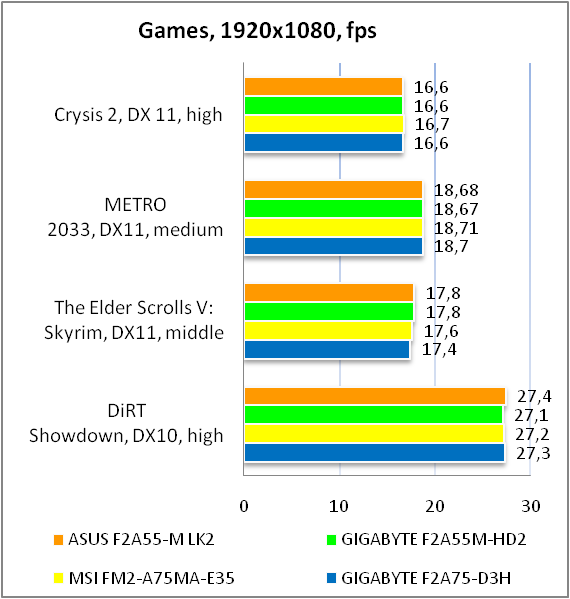

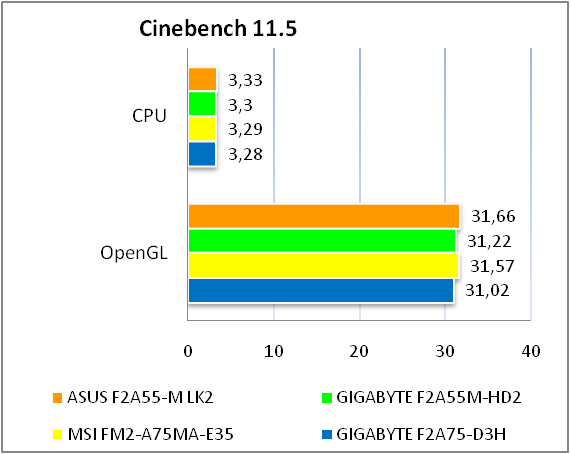

Як бачимо, результати вирізняються від розглянутих нами раніше материнських плат в межах погрішності тестів, що говорить нам про якісний рівень виконання плати і гарну оптимізацію BIOS.

Можливості розгону

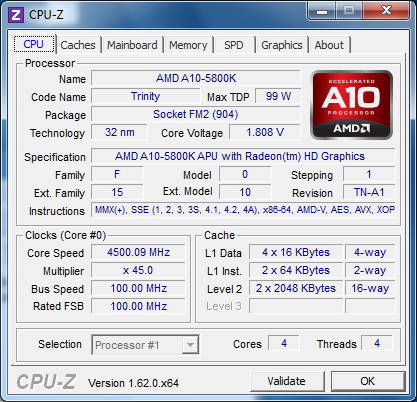

Можливості розгону тестувалися за допомогою процесора AMD A10-5800K з розблокованим множником, який вдалося прискорити до 4,5 ГГц.

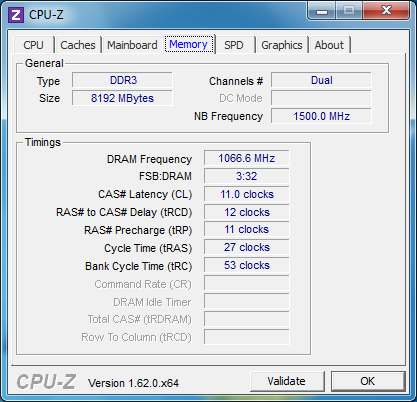

Оперативна пам'ять без проблем запустилася на частоті 2133 МГц за допомогою XMP профілю.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в Rightmark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.20

Дуже добре

Рівень шуму, дБ (А)

-85.0

Добре

Динамічний діапазон, дБ (А)

85.1

Добре

Гармонійні викривлення, %

0.0033

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-75.4

Середньо

Інтермодуляційні викривлення + шум, %

0.020

Дуже добре

Взаємопроникнення каналів, дБ

-82.1

Дуже добре

Інтермодуляції на 10 кГц, %

0.020

Дуже добре
