Огляд і тестування материнської плати ASUS E3 PRO GAMING V5 на Intel C232

Як і очікувалося, у жовтні 2015 року компанія Intel офіційно представила 11 моделей процесорів серії Intel Xeon E3-1200 v5 для платформи Socket LGA1151, із оглядом одного з яких ви можете ознайомитися у відповідному матеріалі.

Завдяки даним новинкам у користувачів з'явилася додаткова можливість вибору, адже, наприклад, модель Intel Xeon E3-1230 v5 за своїми характеристиками практично ідентична більш дорогому Intel Core i7-6700 (за винятком інтегрованої графіки та більш високих частот у турборежимі в останнього), що дозволить суттєво заощадити, особливо не втративши при цьому в продуктивності.

Також разом із новими процесорами були представлені й набори системної логіки для роботи з ними, а саме Intel C232 і Intel C236, які здатні забезпечити функціонування не тільки згаданих вище новинок, але й звичних моделей серій Intel Core, Pentium і Celeron для роз’єму Socket LGA1151.

Давайте ж поглянемо на докладні характеристики нових чіпсетів і порівняємо їх із уже добре нам знайомим флагманським Intel Z170:



Intel Z170

Intel C236

Intel C232

Чіпсетні лінії PCI Express 3.0

20

20

8

Схеми розподілу процесорних ліній PCI Express 3.0

х16 / х8+х8 / х8+х4+х4

х16 / х8+х8 / х8+х4+х4

х16 / х8+х8 / х8+х4+х4

Максимальна кількість портів SATA 6 Гбіт/с

6

8

6

Максимальна кількість портів USB 3.0

10

10

6

Загальна кількість портів USB (USB 2.0 + USB 3.0)

14

14

12

Як бачимо, Intel C236 пропонує схожі можливості з Intel Z170, однак не має змоги розгону процесорів із розблокованим множником. Що ж стосується відмінностей між Intel C236 і Intel З232, то крім більшої кількості підтримуваних інтерфейсів і чіпсетних ліній, старша модель має інтегровану підтримку технологій Intel vPro, Intel Rapid Storage, Intel Node Manager, Intel Standart Manageability і Intel Smart Response. В іншому ж для звичайного користувача їхні відмінності незначні.

ASUS E3 PRO GAMING V5

Розібратися з можливостями чіпсету Intel C232 на практиці нам допоможе материнська плата ASUS E3 PRO GAMING V5. Вона належить до лінійки ASUS PRO GAMER і при середній вартості $170 пропонує досить цікаве оснащення, яке включає в себе хороші можливості для організації дискової підсистеми, а також якісний звуковий кодек.

Специфікація материнської плати ASUS E3 PRO GAMING V5:

Виробник і модель

ASUS E3 PRO GAMING V5

Чіпсет

Intel C232

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Xeon E3-1200 v5

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти із підтримкою 64 ГБ пам'яті з частотою аж до DDR4-2133 МГц (підтримка пам'яті ECC і Non-ECC)

Слоти розширення

2 x PCI Express 3.0 x16 (x16+x4)

2 x PCI Express 3.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel C232 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

6 х SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219LM (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна на основі дизайну SupremeFX

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 х роз’єм підключення водоблока СВО (4-контактний)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

2 x PS/2

1 x RJ45

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

4 x USB 3.0

2 x USB 2.0

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 х ROG_EXT

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

ASUS E3 PRO GAMING V5

ASUS E3 PRO GAMING V5

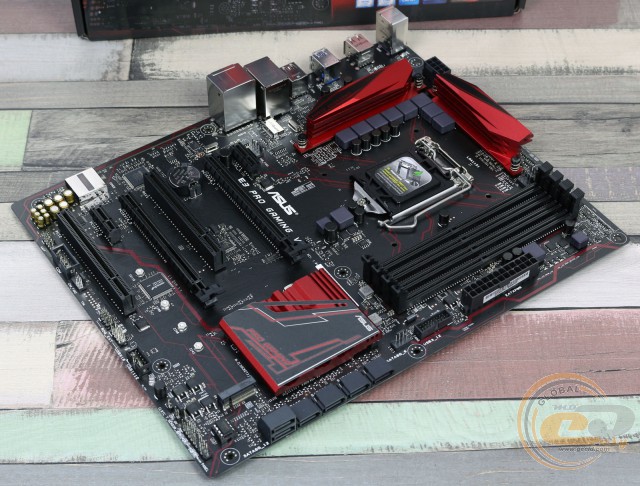

Материнська плата ASUS E3 PRO GAMING V5 постачається в стандартній картонній коробці, оформленій в чорних і темно-червоних тонах, яка відрізняється хорошим інформаційним наповненням. Окремо відзначимо можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер Діана.

ASUS E3 PRO GAMING V5

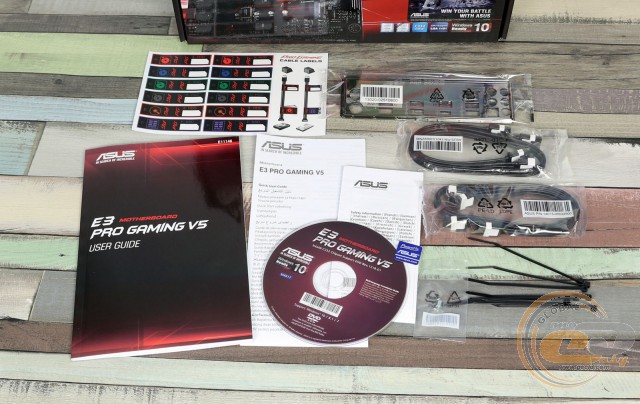

У коробці ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • паперову документацію;
  • чотири кабелі SATA;
  • комплект стяжок для укладання кабелів;
  • набір паперових липучок для позначення кабелів;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS E3 PRO GAMING V5

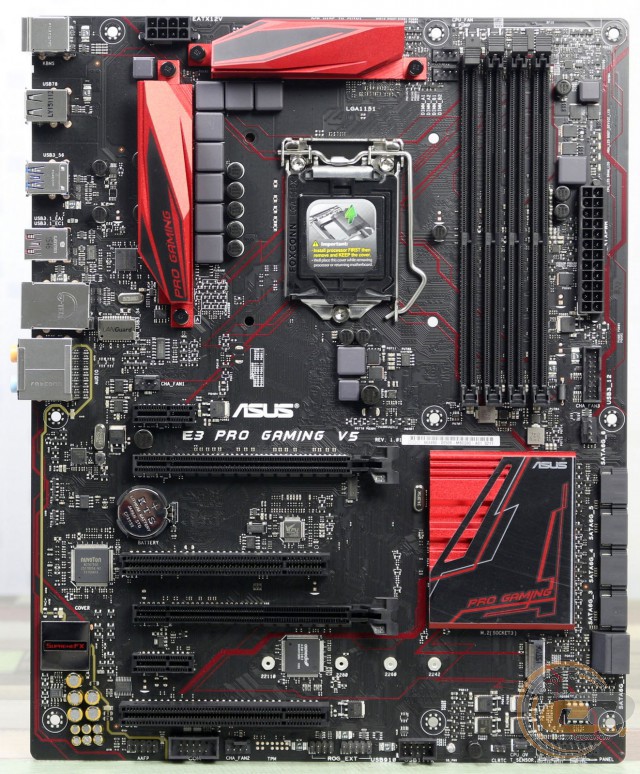

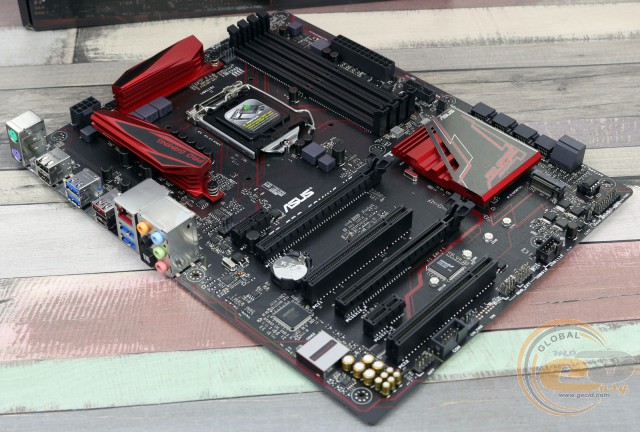

Новинка виконана на друкованій платі чорного кольору формату ATX і відрізняється звичним для серії ASUS PRO GAMER стильним оформленням у чорних і червоних тонах.

ASUS E3 PRO GAMING V5

Незважаючи на досить велику кількість набортних елементів, особливо в нижній частині, інженерам-проектувальникам вдалося розмістити їх практично ідеально. В підсумку у вас не буде ніяких проблем зі складанням і з подальшим використанням системи на основі тестованої моделі.

Однією з переваг даної материнської плати є її оригінальне підсвічування області текстоліту зі звуковою підсистемою, яке володіє кількома режимами роботи.

ASUS E3 PRO GAMING V5

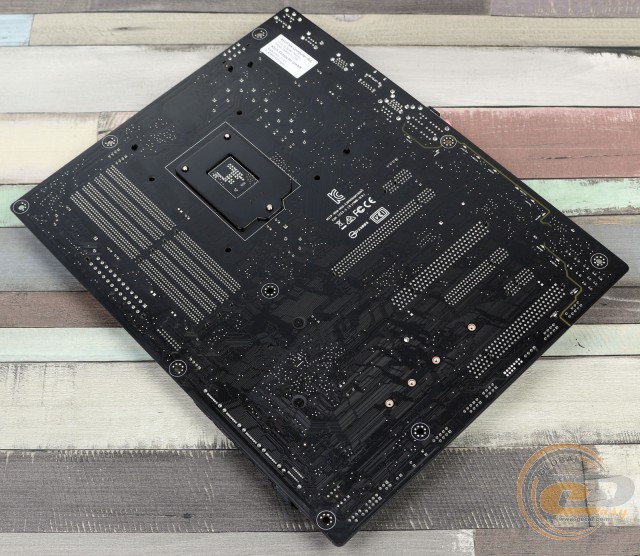

Глянувши на зворотну сторону новинки, можна відзначити хіба що стандартну опорну пластину процесорного роз’єму, а також той факт, що за допомогою гвинтів закріплений тільки радіатор на чіпсеті, тоді як для кріплення двох інших використані пластикові кліпси.

ASUS E3 PRO GAMING V5

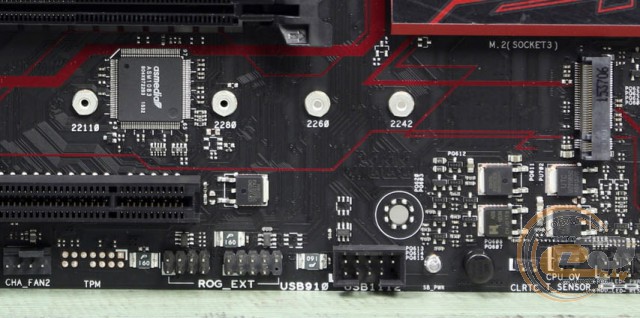

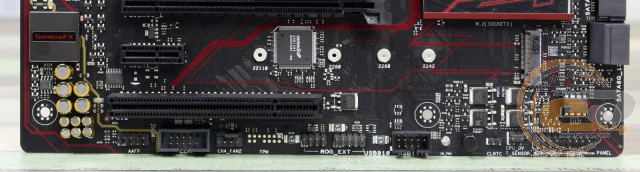

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, роз’єм COM, один 4-контактний роз’єм для підключення корпусного вентилятора, колодка для підключення температурного сенсора, роз’єм EXT_FAN, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0, одна з яких суміщена із роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

ASUS E3 PRO GAMING V5

ASUS E3 PRO GAMING V5

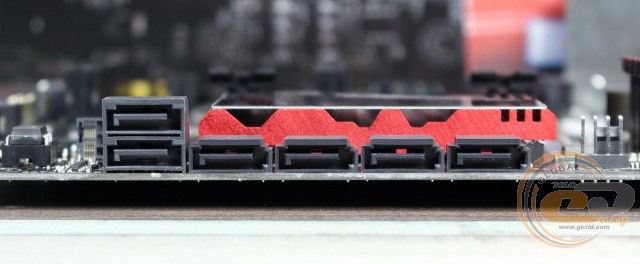

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Також відзначимо й одне обмеження: якщо слот M.2 Socket 3 працює в режимі SATA, то один із портів SATA 6 Гбіт/с (на схемі «SATA6G_1») буде недоступний.

ASUS E3 PRO GAMING V5

Системна плата ASUS E3 PRO GAMING V5 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі доступні роз’єми). Підтримуються модулі з ECC-корекцією і без неї, які працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо колодку для підключення виносної панелі з портами USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох зовнішніх.

ASUS E3 PRO GAMING V5

ASUS E3 PRO GAMING V5

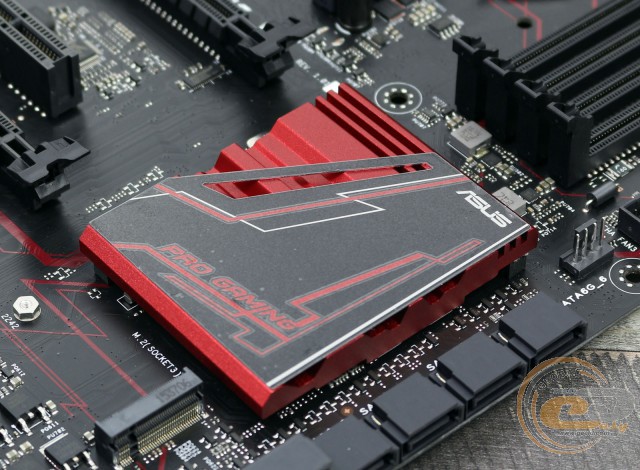

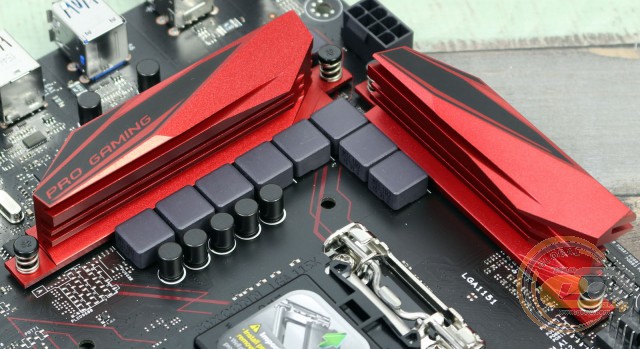

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel C232, у той час як два інші накривають елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 29,4°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 33,1°C;
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 38,2°C.

Навіть враховуючи той факт, що радіатор на чіпсеті додатково обдувався кулером встановленої відеокарти, отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і її конструкції.

ASUS E3 PRO GAMING V5

ASUS E3 PRO GAMING V5

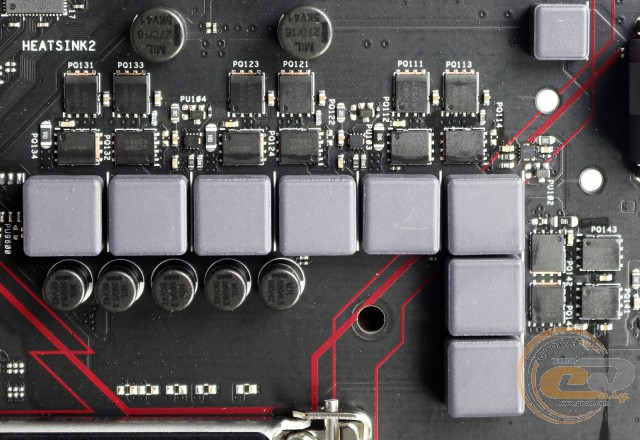

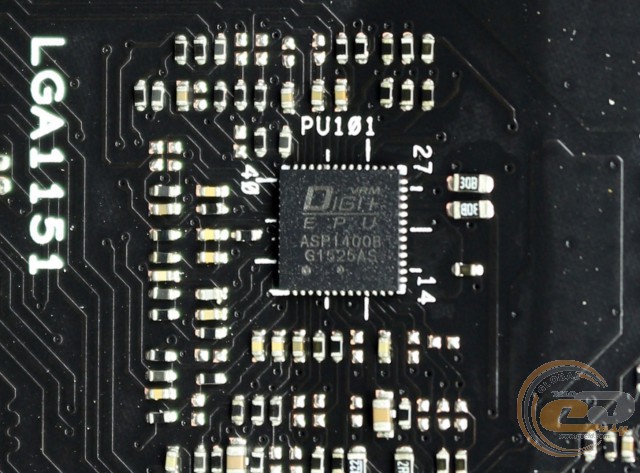

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS E3 PRO GAMING V5

Для розширення функціональності материнської плати ASUS E3 PRO GAMING V5 є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI;
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI.

Незважаючи на підтримку технології AMD CrossFireX і наявність двох слотів PCI Express х16, говорити про встановлення двох графічних прискорювачів не варто, оскільки із двох роз’ємів 16 ліній використовує тільки один, тоді як пропускна здатність другого обмежена чотирма лініями. Тому якщо ви встановите дві відеокарти, то працювати вони будуть за схемою х16+х4, що не дозволить розкрити їхній потенціал повною мірою.

Важливий момент: другий слот PCI Express 3.0 x16 ділить чотири чіпсетні лінії із двома роз’ємами PCI Express 3.0 x1, тому за замовчуванням він працює в режимі х2.
