Огляд ASUS CROSSHAIR - материнської плати для геймера

ASUS CROSSHAIR перша материнська плата, випущена для серії «Republic of Gamers», спрямована для задоволення потреб вишуканих користувачів. Вона заснована на чіпсеті nForce 590 SLI, який став старшим у своїй лінійці, та розрахована на ентузіастів. Основні можливості даного чіпсета - це підвищені можливості для розгону та режим SLI з двома повноцінними слотами x16 PCI Express.

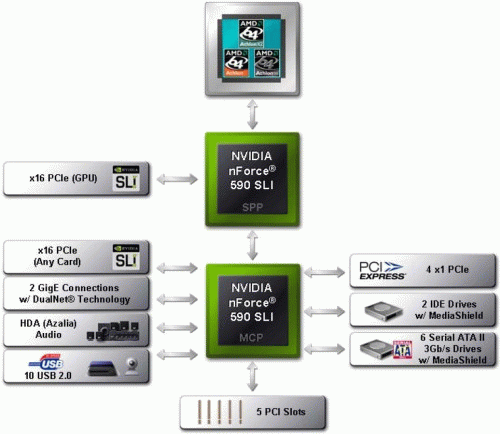

Північний міст (SPP) NVIDIA C51XE відповідає за роботу одного слота PCI Express x16, а також слугує для зв'язку між процесором (з пам'яттю) і південним мостом. Південний міст (MCP) NVIDIA MCP55PXE реалізує всі основні можливості чіпсета. Повний перелік можливостей чіпсета nForce 590 SLI перерахований нижче:

  • підтримка « SLI-Ready»-пам'яті (з EPP);
  • двонаправлена шина HyperTransport (частота роботи 1 ГГц, ширина 16 біт у кожному напрямку) до процесора (з інтегрованим контролером пам'яті);
  • шина HyperTransport з тими ж параметрами, яка забезпечує зв'язок між мостами;
  • два графічних інтерфейси PCI-E x16 (від кожного з мостів) з можливістю організації SLI (x16+x16);
  • сумарно ще 7 інтерфейсів PCI Express, які можуть бути використані для створення слотів PCI-E x1 (одного - PCI-E x4/x8) або для підключення інтегрованих на плату контролерів;
  • до 5 пристроїв PCI;
  • до 6 портів Serial ATA на 6 пристроїв SATA/300 ( SATA-II, друге покоління стандарту), з підтримкою функцій NCQ, TCQ і Hot-plug;
  • до 2 пристроїв (1 канал) PATA/133;
  • можливість організації RAID-масивів рівнів 0, 1, 0+1 і 5 з SATA-дисків;
  • 2 MAC-контролери для мережі 10/100/1000 Мбіт/с (Gigabit Ethernet) з підтримкою таких функцій, як розвантаження процесора при обробці TCP/ IP-трафіка, пріоритезація трафіка, балансування навантаження, агрегування і резервування каналу;
  • до 10 пристроїв USB 2.0;
  • підтримка High Definition Audio (7.1).

Переваги даного чіпсета, порівняно з попереднім nForce 4, - підтримка звуку High Definition Audio (Azalia) і другий гігабітний мережний інтерфейс.

Технології, які підтримує nForce 590 Sli

Чіпсет nForce 590 Sli має ключові технології, які поліпшують його роботу і не тільки. Перша технологія - це SLI-Ready-Пам'ять або пам'ять c EPP (Enhanced Performance Profiles). Технологія передбачає наявність у кожного модуля пам'яті спеціального профілю, у якому записані режими його роботи, що підвищує продуктивність самої пам'яті. Профілі EPP містять набір таймінгів: частоту, напругу, затримку командного інтерфейсу функціонування пам'яті, які сприяють підвищенню продуктивності пам'яті.

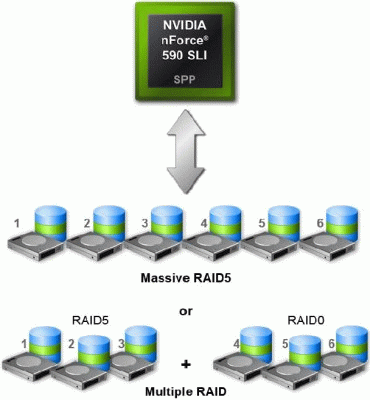

Технологія MediaShield не є чимось новим, а носить тільки маркетингову назву підсистеми зберігання даних. До нововведень відноситься збільшення кількості підтримуваних SATA дисків до 6 і повна підтримка SATA-II, а також підтримку RAID 5.

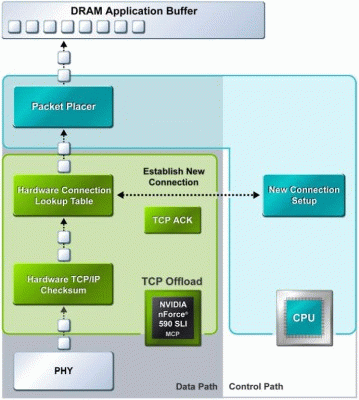

Технологія TCP/IP Acceleration це програмно-апаратний брандмауер, реалізований ще в чіпсетах nForce 4. Брандмауер, реалізований в nForce 590, на відміну від  nForce4, займається не тільки фільтрацією TCP/ UDP-пакетів, а також зменшує завантаження ЦП за рахунок виконання ряду операцій нижчого рівня.

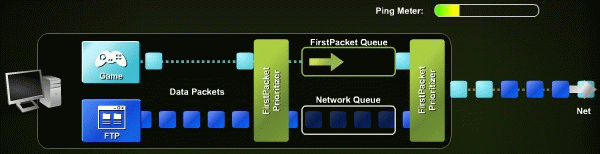

Технологія FirstPacket дає можливість мережним картам підтримувати пріоритет трафіку. Ця функція дозволяє регулювати потоки мережного трафика через розглянутий інтерфейс, що дозволяє зменшити деградацію продуктивності конкретного потоку при організації додаткових інтенсивних потоків.

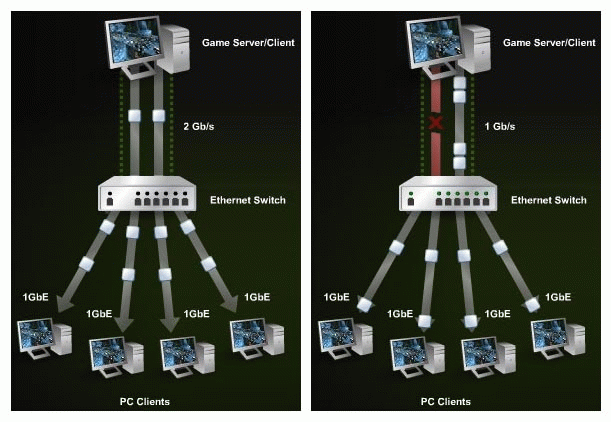

Технологія DualNet дозволяє об'єднати два інтегрованих інтерфейси Gigabit Ethernet в один двохгігабітний, що має суттєво збільшити мережну пропускну здатність системи на nForce 590. Драйвер дозволяє регулювати навантаження в об’єднаному каналі, а у випадку відмови одного з портів переводити весь трафік на іншій.

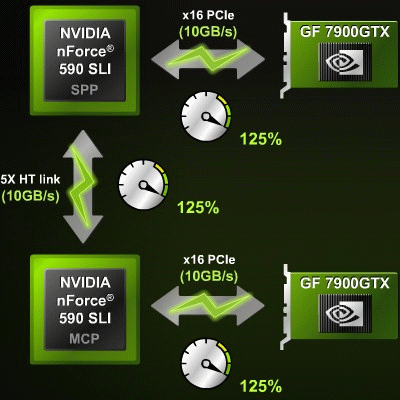

Технологія LinkBoost полягає в тому, що якщо на материнській платі, на базі nForce 590, виявляється наявність двох відеокарт, які підтримують LinkBoost, то частота обох інтерфейсів PCI Express х16 збільшується зі штатних 100 МГц до 125 МГц, і одночасно опорна частота шини HT між мостами чіпсета збільшується з 200 до 250 МГц. Таке збільшення частоти дозволяє підвищити пропускну здатність інтерфейсу PCI Express на 25%, що може надати деякий виграш у продуктивності. Однак цю операцію будь-який користувач може здійснити і самостійно в BIOS. До того ж, на сьогодні, сама опція виключена з офіційних специфікацій nForce 590 SLI.

Материнська плата ASUS CROSSHAIR являється high-end продуктом, який має безліч інтегрованих пристроїв і виконан з високоякісних елементів. Можливості даної плати перелічені нижче:

Специфікація ASUS CROSSHAIR

CPU

Роз’єм Socket AM2;
Athlon 64 X2 / Athlon 64 FX / Athlon 64/ Sempron
Технологія AMD Cool 'n' Quiet
AMD Live!

Чіпсет

NVIDIA nForce 590 SLI MCP
Технологія NVIDIA LinkBoost

Системна пам'ять

Чотири 240 контактних слота для DDR-II SDRAM DIMM;
Максимальний обсяг пам'яті 8 Гб;
Можливий двоканальний доступ до пам'яті;
Підтримується пам'ять типу DDR 2-533/DDR 2-667/DDR 2-800;
Індикатори живлення на платі;

Можливості розширення

Три 32-бітних PCI Bus Master слота;
Один слот PCI Express x1;
Один слот PCI Express x4;
Десять портів USB 2.0 (4 вбудованих + 6 додаткових);
Два порти IEEE1394 (Firewire; 1 вбудований + 1 додатковий);
Вбудований звук High Definition Audio;
Два мережних контролери Gigabit Ethernet;

Дискова підсистема

1 канал UltraDMA133/100/66/33 Bus Master IDE (з підтримкою до 2 ATAPI-пристроїв & RAID 0, 1);
Підтримка протоколу Serial ATA II (6 каналів - nForce 590 SLI, з підтримкою RAID 0,1,5, 0+1 і JBOD);

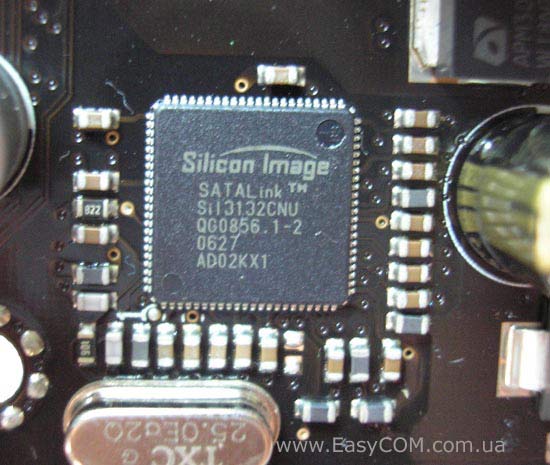

Додатковий Serial ATA II/Raid контролер (мікросхема Sil3132, 2 канали Serial ATA II);
Підтримка LS-120 / ZIP / ATAPI CD-ROM;

Можливості для розгону

Технологія ASUS AI NOS™ (Моментальний розгін системи)
Технологія AI Overclocking (інтелектуальний розгін частоти CPU)
Технологія AI Clock Skew
Технологія ASUS PEG Link - автоматичне налагодження для графічної карти
Технологія ASUS O.C.
Технологія ASUS C.P.R.(CPU Parameter Recall)
Технологія Extreme Tweaker
Технологія ASUS AI Booster Utility
Зміна частоти FSB/DDR2 при фіксованій частоті PCI/PCIe.

BIOS

8 Mбіт Flash ROM;
Award Phoenix BIOS з підтримкою Enhanced ACPI, DMI, Green, Pn Features і Trend Chip Away Virus;
Технологія ASUS EZ Flash 2;
Технологія ASUS CrashFree BIOS 3;
Технологія ASUS MyLogo 3;
Технологія ASUS OC Profile;
Multi-languages BIOS;

Різне

Один порт для FDD, порти для PS/2 миші і клавіатури;
Кнопки включення, перезавантаження та скидання налагоджень BIOS;
LCD екран на задній панелі;
IrDA;
STR (Suspend to RAM);
SPDIF Out;
Технологія ASUS Music Alarm;

Внутрішні рознімання уведення/виводу

3 x USB 2.0 роз’єми, які підтримують додаткові 6 портів USB 2.0
1 x Floppy disk drive connector
1 x IDE для двох пристроїв
6 x SATA connectors
1 x CPU / 7 x додаткових роз’єм для вентиляторів
3 x роз’єм для температурних датчиків
1 x IEEE1394a connector
1 x S/PDIF output connector
Chassis Intrusion connector
Front Panel Audio connector
24-pin ATX Power connector
8-pin ATX 12V Power connector
System panel connector
1 x EL I/O Shield Connector

Комплектація

1 x SLI bridge
1 x ASUS Array Mic
1 x ASUS Optional Fan
1 x ASUS Q-Connector Kit (system panel; Retail version only)
3 x thermal sensor cables
1 x UltraDMA 133/100/66 cable
1 x Floppy disk drive cable
6 x SATA cables
7 x Cable Ties
3 x SATA power cable for 6 devices
1 x 2-port USB2.0 module
1 x IEEE1394a module
1 x EL I/O Shield
Посібник користувача

Розмір

ATX форм-фактор, 244 мм x 305 мм (9.63" x 12");

Сайт виробника

http://www.asus.com.tw/

Упаковка і комплектація

Материнська плата ASUS CROSSHAIR має символічну назву (термін «CROSSHAIR» позначає приціл зброї), що підкреслює її призначення. Плата поставляється у великій коробці, яка має ручку для зручного транспортування.

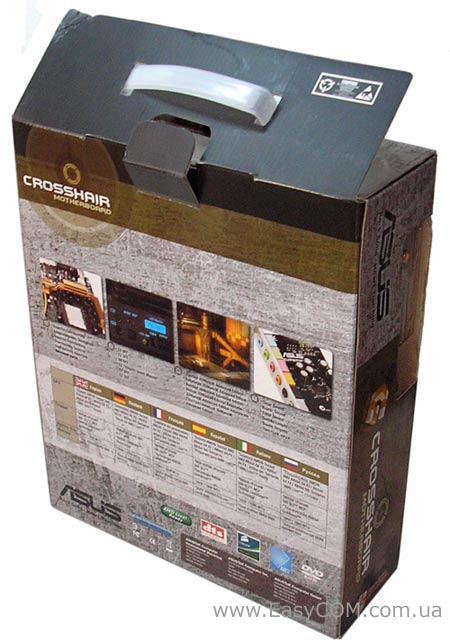

Зворотний бік коробки відкривається у вигляді книги, на ній розташована таблиця з переліком можливостей плати. В таблиці можна побачити забавні огріхи в перекладі на російську мову можливостей плати.

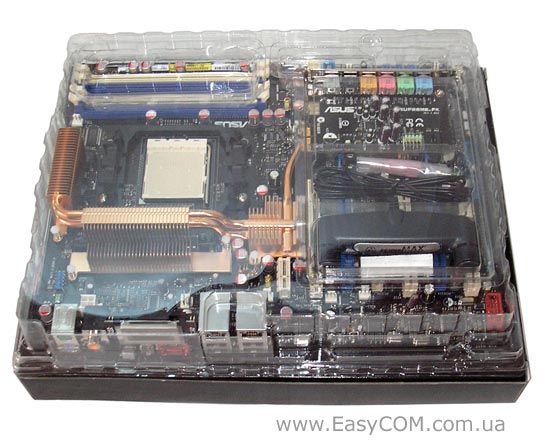

У коробці зроблено не мало прорізів, через які можна розглядати вміст. Всередині ж знаходяться ще дві коробки. В одній з них впаковані аксесуари, а в другій, в прозорому пластиковому боксі, розміщені сама плата та комплектація.

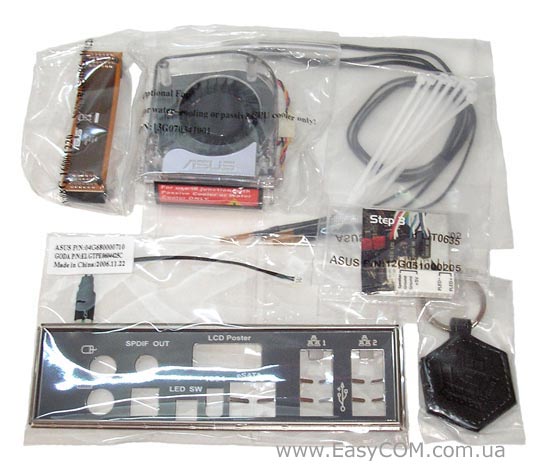

Комплектація материнської плати багата і містить не тільки стандартні, необхідні для роботи аксесуари, а також різні дріб'язки, у вигляді шкіряного брелока, двоканального мікрофону, термодатчиків і багато чого іншого.

У комплекті додаються два диски, на яких знаходяться не тільки різні драйвера, а також різноманітні утиліти (ASUS PC Probe 2, AIBooster, Update, MyLogo), а також комплект корисних програм Norton Internet Security 2005, Kaspersky Anti-Virus, і ще утиліта nVidia nTune.

Комплектація:

  • Материнська плата;
  • DVD-диск з ПЗ та драйверами;
  • CD-диск з додатковим ПЗ + опис;
  • Посібник користувача англійською мовою;
  • По одному ATA-133 і FDD шлейфу;

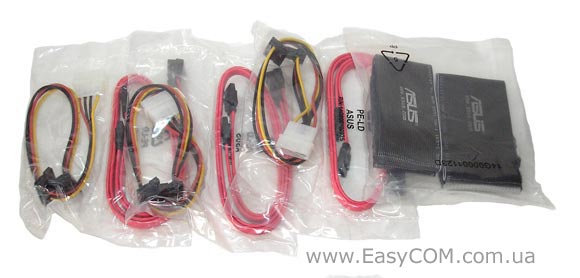

  • Шість Serial ATA кабелів + три перехідника живлення (шість роз’ємів);

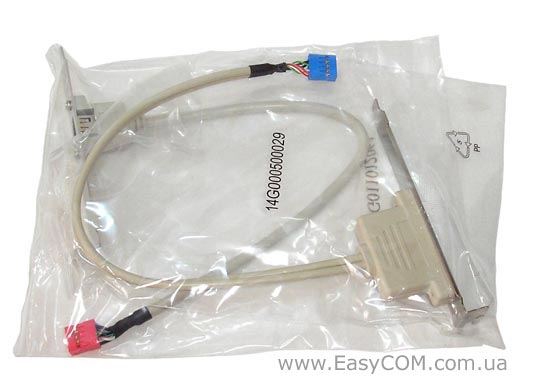

  • Брекет з двома портами USB 2.0;
  • Брекет з одним портом Firewire;
  • SLI-коннектор;
  • Три зовнішніх термодатчика;
  • Набір стяжок;
  • Додатковий вентилятор;
  • Шкіряний брелок з логотипом Republic of Gamers;

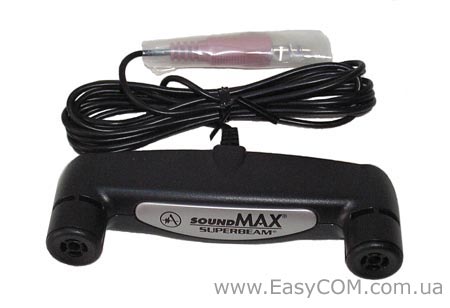

  • Мікрофон SoundMAX;
  • Набір додаткових коннекторів Q-Connector.
  • Заглушка на задню панель плати для виводу відповідних роз’ємів з вбудованим підсвічуванням надписів до роз’ємів;
  • Зовнішня аудіокарта на базі HDA-кодека Analog Devices AD1988B.

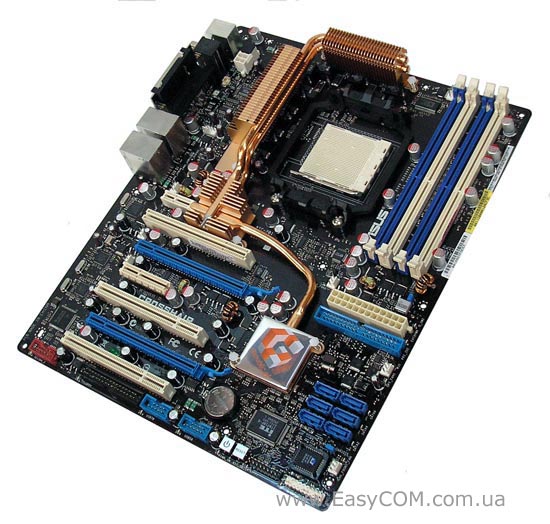

Плата ASUS CROSSHAIR

Встановлений на материнській платі ASUS CROSSHAIR, чіпсет nForce 590 SLI має велике тепловиділення. Для його охолодження на платі присутня велика система охолодження, яка складається з чотирьох радіаторів, з'єднаних тепловими трубками.

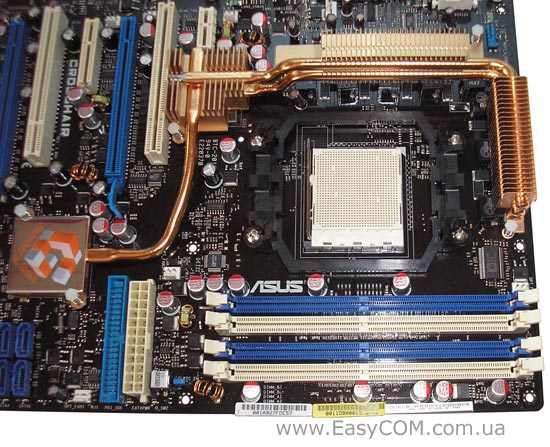

Два радіатори розміщені біля процесорного роз’єму так, щоб вони охолоджувалися повітряними потоками від процесорного кулера. Ці радіатори з'єднані двома тепловими трубками з північним мостом. У випадку встановлення водяного охолодження на процесор або екстремальний розгін, передбачено додатковий вентилятор (у комплекті присутній), який  встановлюється на ці радіатори. Від північного мосту відходить теплова трубка, яка йде до радіатора, що прохолоджує південний міст чіпсета. Система охолодження непогано справляється з своїм завданням, а також вдало розташована і не заважає встановленню компонентів на материнську плату.

На ASUS CROSSHAIR встановлений восьмиканальний стабілізатор напруги  живлення процесора. При цьому забезпечується охолодження всіх польових транзисторів стабілізатора. Крім того, на платі відсутні звичні електролітичні конденсатори. Стабілізатори напруги живлення для чіпсета і пам'яті виконані за класичною схемою, про що свідчить велика кількість встановлених конденсаторів і індуктивних елементів.

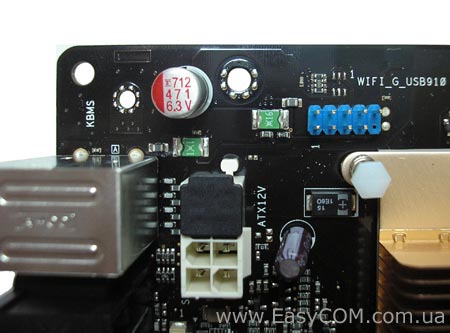

На платі встановлено 8-контактний роз’єм додаткового живлення процесора, на якому, заради зворотної сумісності з 4-контактним, закриті зайві контакти. Дизайн PCB вдало реалізований, єдине дорікання викликає не зовсім вдале розташування роз’єму Parallel ATA, який може бути заблокований у випадку встановлення довжиною відеокарти в перший роз’єм PCI-Express x16. Схема розташування всіх основних елементів материнської плати ASUS CROSSHAIR зображена нижче.

Поруч з задньою панеллю встановлено чотирьохконтактний роз’єм CPU_FAN для підключення процесорної системи охолодження, який в BIOS можна перемикати в режим  трьохконтактного роз’єму. Крім нього, на платі встановлено ще сім 3-контактних роз’єма для живлення вентиляторів. За допомогою BIOS можна регулювати швидкість обертання цих вентиляторів.

На платі встановлено чотири роз’єма DDR II, а максимальний встановлюваний об'єм пам'яті становить 8 Гб. Материнська плата ASUS CROSSHAIR підтримує роботу пам'яті у двоканальному режимі, для цього необхідно встановлювати модулі в слоти одного кольору.

Завдяки чіпсету nForce 590 підтримується шість каналів SATA II, а також на платі встановлений додатковий контролер Sil3132 виробництва компанії Silicon Image. Цей чіп забезпечив підтримку ще 2-х каналів Serial ATA II. Таким чином, враховуючи канал Parallel ATA, до материнської плати можна підключити 10 жорстких дисків.

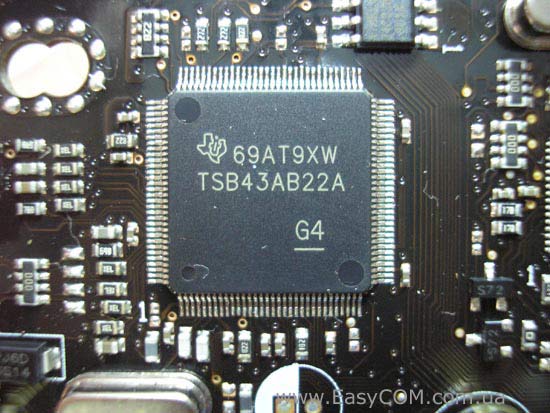

На платі встановлений контролер TSB43AB22A, виробництва Texas Instruments, який підтримує два порти Firewire IEEE1394. Перший порт розташований на задній панелі, а другий виводиться за допомогою «брекета», який поставляється в комплекті.

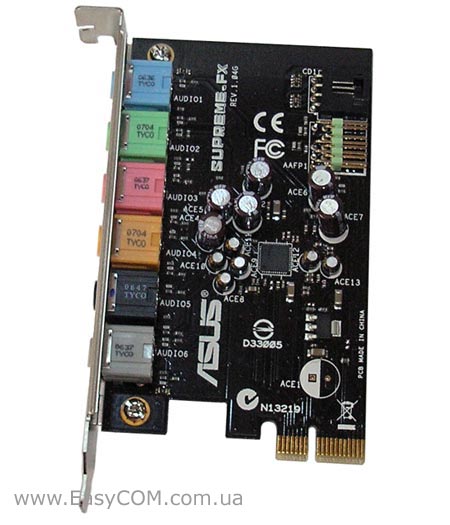

Особливістю материнської плати ASUS CROSSHAIR є убудований звук, виконаний на окремій платі. Така організація дає можливість звільнити на задній панелі місце для LCD екрану. В якості контролера звуку використовується чіп ADI AD1988B. На звуковій карті розташовані наступні роз’єми:

  • 6 аналогових аудіо роз’ємів ( Line-In, Front-Out, Mic-In, Center/Sub, Side-Out, Rear-Out);
  • Блок роз’ємів для підключення аналогових входів і виходів звуку на передній панелі комп'ютера;
  • Роз’єм для підключення виходу звукового сигналу з CD/ DVD-приводу.

І хоча такий підхід до організації звукової карти звільняє вільне місце на задній панелі, проте і займає на платі роз’єм PCI Express x1.

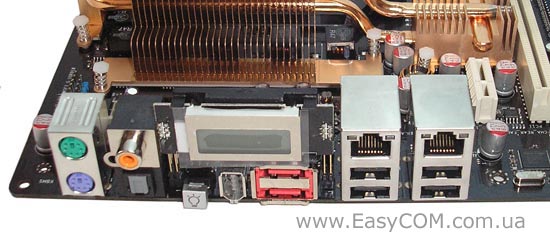

Відзначимо ще одну цікаву особливість - заглушка на задній панелі плати має вбудоване підсвічування надписів до роз’ємів. На саму задню панель виведені наступні роз’єми:

  • Роз’єм PS/2 для підключення миші і клавіатури;
  • 1 коаксіальний і 1 оптичний S/ PDIF-Out;
  • 1 FireWire 400 ( 6-контактний), 2 зовнішніх Serial ATA II;
  • 2 порти USB і 1 RJ-45 (Gigabit Ethernet);
  • 2 порти USB і 1 RJ-45 (Gigabit Ethernet);

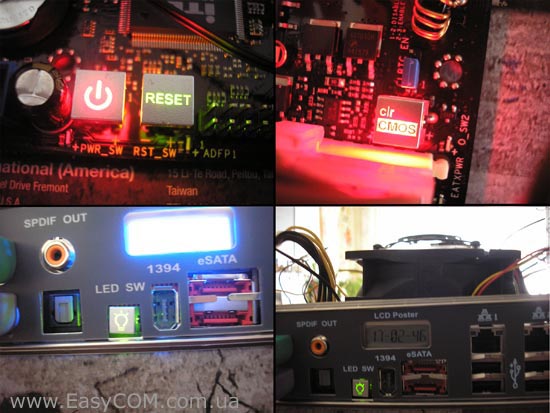

На задній панелі розміщений LCD екран, який під час запуску відображає POST коди у вигляді коротких, цілком зрозумілих, написів. Після запуску екран відображає поточний час або текстовий рядок, виставлений в BIOS. Крім того, на задній панелі розміщена кнопка, яка відключає підсвічування LCD-Панелі.

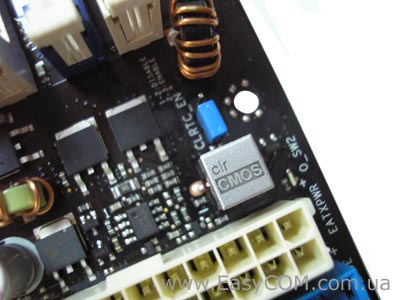

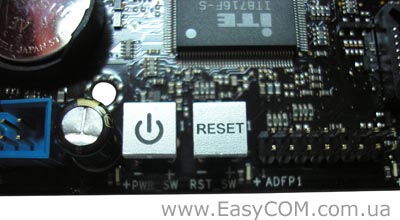

Також, на платі встановлені ще три кнопки: включення (Power), перезавантаження (Reset) і скидання налагоджень BIOS (Clr COMS). Всі три кнопки мають підсвічування.

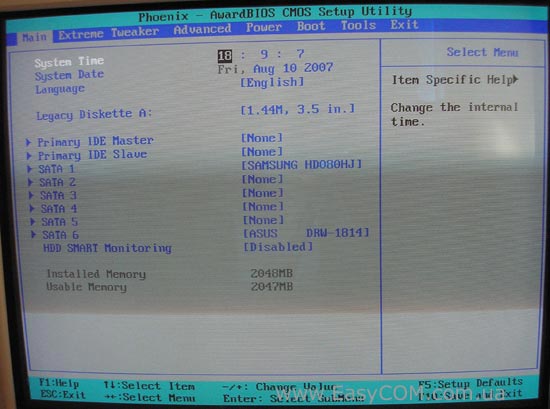

Можливості BIOS

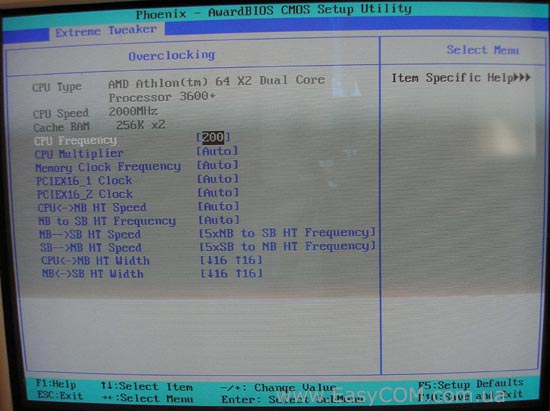

BIOS на платі ASUS CROSSHAIR реалізований на коді Award BIOS Phoenix і має безліч різних можливостей регулювання. Для зручності відновлення та оперативної зміни великої кількості настроювань в BIOS, передбачена можливість зберігати профіль. Його можна зберігати не тільки в BIOS, а також у файлі. Можливості налагоджень перераховані нижче.

Можливість керування специфічними функціями платформи

K8 Cool'n'Quiet
AMD Live!
SLI-Ready Memory

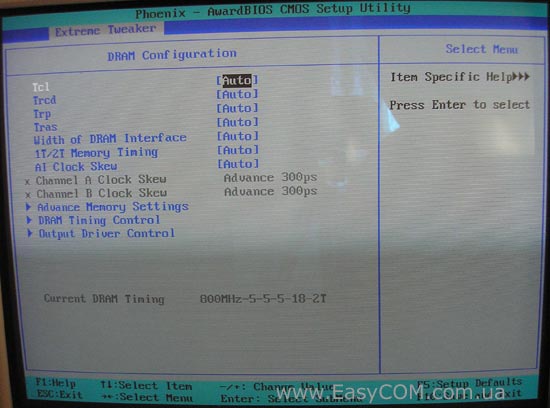

Настроювання таймінгів пам'яті

1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, AI Clock Skew, Row to Row Delay, Row Cycle Time, Row Refresh Cycle, Read-To-Write Time і величезний вибір додаткових налагоджень, пов'язаних з функціонуванням пам'яті

Вибір частоти роботи пам'яті

400, 533, 667, 800 (реально задається множник щодо частоти HTT)

Налагодження роботи шини HT

Для обох шин (причому для шини між північним і південним мостом окремо для прямого і зворотного напрямку). Для шини між процесором і північним мостом настроюється множник (x1 - x5 з цілим кроком) і розрядність (8 або 16 біт), а для шини від процесора до північного мосту 4, 8, 16 біт. Передбачено окреме плавне регулювання опорної частоти шини від північного мосту до південного ( 200-400 МГц з кроком 1 МГц)

Можливість завдання частоти для периферійних шин

Для PCI-E x16 у діапазоні 100-200 МГц з кроком 1 МГц (окремо для кожного з графічних портів)

Зміна частоти FSB

Від 200 до 400 МГц з кроком 1 МГц

Зміна коефіцієнта множення процесора

Від x5 до максимального, з цілим кроком

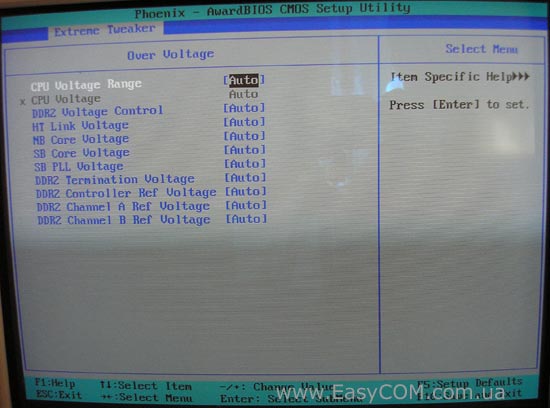

Зміна напруги ядра процесора

Можливість задати підвищену напругу для кожного проміжного значення VID, які використовуються при роботі процесора під управлінням драйвера Cool’n’Quiet  від 0, 85-0,95 У до 1, 75-1,85 з кроком 0,1 В (всередині кожного проміжку напругу можна змінювати з кроком 0,00625 В)

Зміна напруги пам'яті

1, 850-3,425В з кроком 0,025 В, окремо налагоджується величина напруги для контролера і термінаторів пам'яті (-0,050 - +0,150 В з кроком 0,050 В) і опорна частота контролера (-0,100, +0,050, +0,100, +0,150 В), окремо для обох каналів пам'яті (відповідно опорної частоти пам'яті, діленої на два). Також є окремий розділ регулювань Drive Strength для керування характеристиками сигналів, переданих по шині пам'яті

Зміна напруги чіпсета

1,200 - 1,575 В з кроком 0,025 В для північного мосту 1,500 - 1,875 В з кроком 0,025 і напруга PLL (1,50 -1,85 з кроком 0,05 В) для південного мосту

Зміна напруги шини HT

1,200 - 1,575 В з кроком 0,025 В для шини від процесора до північного мосту

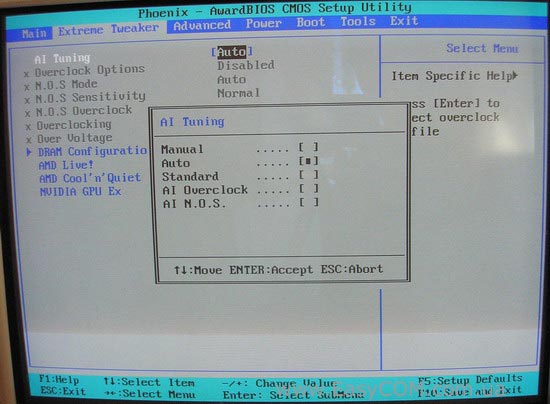

В BIOS реалізована фірмова функція AI N.O.S , яка дозволяє автоматично розганяти процесор і пам'ять, однак максимальний розгін становить 10%.

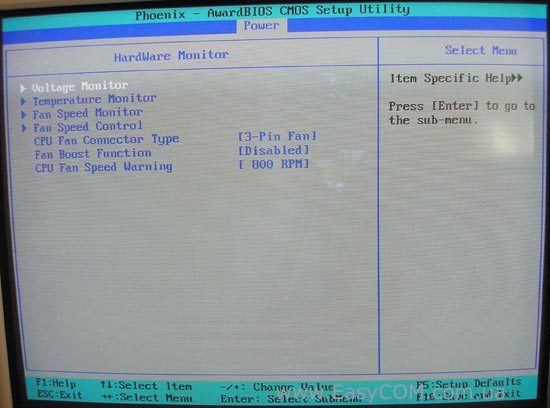

Системний моніторинг материнської плати ASUS CROSSHAIR вражає своїм різноманіттям. Плата крім моніторингу температури процесора і системи має додатково три зовнішніх термодатчика. Моніторинг дозволяє відслідковувати всілякі напруги, а також контролювати швидкість обертання та регулювати налагодження 8-ми вентиляторів.

Список можливостей системного моніторингу наведений нижче.

  • Напруга процесора (окремо для ядра і шини HT);
  • Напруга пам'яті (окремо - живлення і напруга термінації);
  • Напруга північного та південного мостів чіпсета (окремо для ядер і NB 2,5 В и SB PLL);
  • Напруга ESATA і LAN PHY-контролерів, +3,3, +5 і +12 В;
  • Частота обертання 8 вентиляторів;
  • Температура процесора (вбудованим датчиком процесора);
  • Температура плати (вбудованим датчиком плати);
  • Температура зовнішніх датчиків, які підключаються до роз’ємів на платі;
  • Автоматичне керування частотою обертання вентиляторів, які підключаються до всіх 8 роз’ємів.

Стежити за показаннями моніторингу можна за допомогою утиліти PC Probe2.

Материнська плата ASUS CROSSHAIR має різні утиліти для оновлення та відновлення BIOS. Crashfree BIOS 3 дозволяє відновити зіпсований BIOS за допомогою образу на дискеті, флеш-драйві або на компакт-диску. За допомогою утиліт ASUS Update (Windows), AWDFLASH (DOS) і EZ Flash 2 (BIOS) можна обновляти BIOS.

Тестування материнської плати

Тестування проводили на наступному стенді:

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

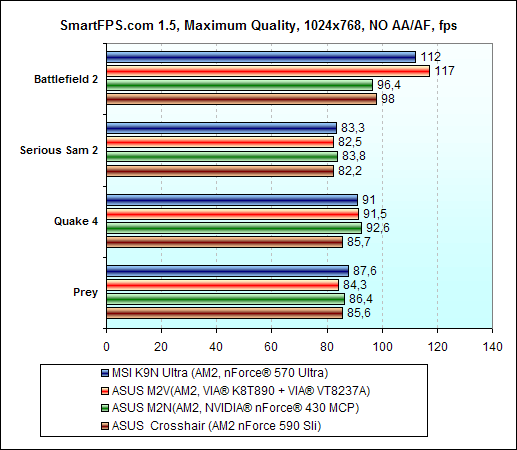

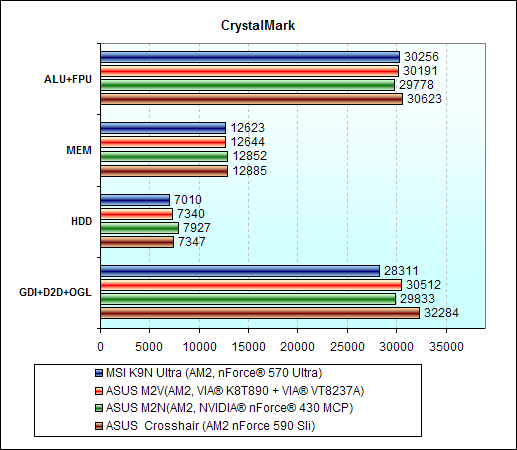

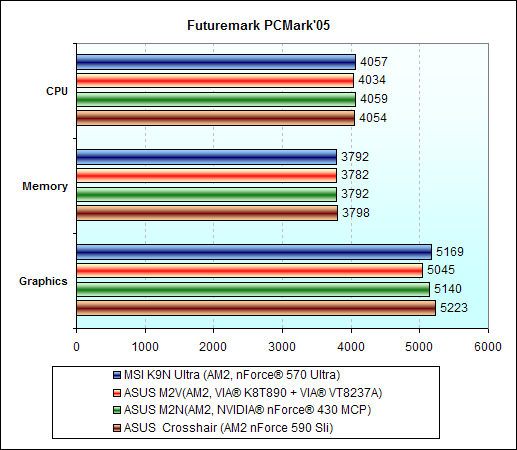

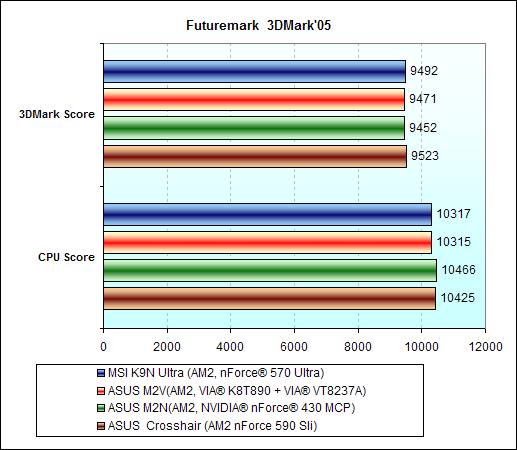

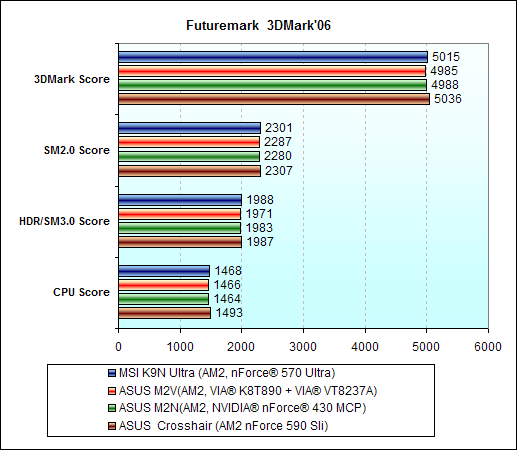

Результати тестування:

Материнська плата ASUS CROSSHAIR класу high-end показала незначну перевагу у швидкодії, в порівнянні з конкуруючими моделями. Продуктивність платформи AMD, завдяки вбудованому контролеру пам'яті в процесор, несуттєво залежить від материнської плати і значно від зв'язки встановленої пам'яті з процесором.

Висновки

Материнська плата ASUS CROSSHAIR - краща плата для платформи AMD. Вона має великий набір можливостей для задоволення будь-яких бажань користувача. На платі ASUS CROSSHAIR встановлено безліч світлодіодів і LCD екран, які привернуть увагу шанувальників краси. Широкий набір налагоджень, а також гарна система охолодження материнської плати привернуть увагу любителів розгону. Ця материнська плата розрахована на комп'ютерних ентузіастів, які б хотіли мати розкішну основу для своєї системи.

Позитивні якості:

  • Висока стабільність і гарний рівень продуктивності;
  • Ефективна та безшумна система охолодження материнської плати;
  • Використання якісних компонентів;
  • Наявність двох слотів PCI Express x16 і підтримка технології SLI;
  • Велика кількість налагоджень BIOS, необхідних для розгону;
  • Широкий набір фірмових технологій;
  • Вісім роз’ємів для підключення вентиляторів з підтримкою Q-Fan 2;
  • Самий потужний системний моніторинг;
  • Гарна комплектація;
  • Діагностичний LCD-екран і підсвічування задньої панелі;
  • Світлодіодні підсвічування плати та додаткові кнопки Power, Reset і Clear CMOS.

А до недоліків можна віднести, хіба що, досить високу вартість, але при таких можливостях і комплектації на це гріх скаржитися.
