Огляд і тестування материнської плати ASUS CROSSBLADE RANGER

Цілком логічно, що найбільші гравці на ринку материнських плат приділяють увагу не тільки рішенням для процесорів компанії Intel, але й створюють відмінні моделі для любителів продукції AMD. Не є виключенням і компанія ASUS, яка розширила лінійку ASUS ROG материнською платою ASUS CROSSBLADE RANGER.

У її основі лежить флагманський чіпсет AMD A88X, із ключовими особливостями якого ми вже знайомили вас раніше. Вона призначена для складання ігрових систем із процесорами серії AMD Kaveri або з рішеннями лінійок AMD Trinity / Richland. Традиційно для серії ASUS ROG, нова модель одержала ряд фірмових доробок, орієнтованих у першу чергу на фанатів комп'ютерних ігор, а саме: мережевий контролер компанії Intel з підтримкою технології GameFirst III, яка оптимізує інтернет-трафік з метою підвищення пріоритету онлайн-ігор; якісну звукову підсистему; три роз’єми PCI Express х16 і ряд інших цікавих технологій та особливостей. А для початку давайте поглянемо на докладні характеристики новинки.

ASUS CROSSBLADE RANGER

Специфікація материнської плати ASUS CROSSBLADE RANGER:

Виробник

ASUS

Модель

CROSSBLADE RANGER (rev 1.0)

Чіпсет

AMD A88X

Процесорний роз’єм

Socket FM2+

Підтримувані процесори

AMD A / AMD Athlon

Частота використовуваної пам'яті

2666* / 2400* / 2250* / 2200* / 2133* / 1866* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

2 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Чіпсет AMD A88X підтримує:

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10, JBOD

LAN

1 x Intel WGI211AT (10/100/1000 Мб/с)

Звукова підсистема

Кодек ROG SupremeFX

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

6 x аудіопортів

1 х клавіша «USB BIOS Flashback»

1 х PS/2 (для мишки або клавіатури)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

8 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 х клавіша «MemOK!»

1 x клавіша «Ввімкнення»

1 x клавіша «Перезавантаження»

1 х клавіша «Скидання CMOS»

1 x діагностичний LED-індикатор

1 x роз’єм ROG extension

7 x контрольних точок для вимірювання напруги

1 x клавіша «KeyBot»

1 x клавіша «Sonic SoundStage»
1 х роз’єм DRCT
1 х перемикач «Slow Mode»
1 х джампер «LN2 Mode»

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0a, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

4 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 x килимок

1 х дверний хенгер

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS CROSSBLADE RANGER

Упаковка новинки виконана з якісного щільного картону й оформлена у фірмовому стилі лінійки ASUS ROG. На лицьовій стороні, крім найменування компанії-виробника та моделі пристрою, можна звернути увагу на ряд логотипів у нижній частині, що свідчать про підтримку ОС Windows 8.1, технології AMD CrossFireX, а також виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD). Окремо відзначена наявність у комплекті поставки фірмового килимка для мишки.

ASUS CROSSBLADE RANGER

ASUS CROSSBLADE RANGER

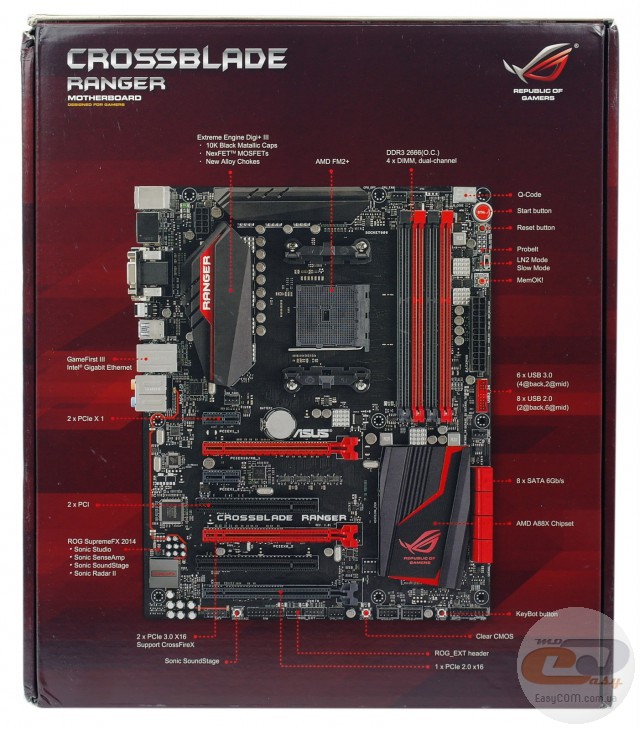

На звороті відкидної кришки, під якою розташоване зображення материнської плати, знаходиться опис наступних переваг ASUS CROSSBLADE RANGER:

  • SupremeFX 2014 – встановлений аудіокодек пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування EMI cover, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори ELNA. Останніми за списком, але далеко не останніми за значимістю, є підтримка технологій DTS Conneсt, BD Audio Layer Content Protection і Music PnP, а також присутність порту S/PDIF out на інтерфейсній панелі самої материнської плати.
  • Sonic Studio – фірмове ПЗ, яке дозволяє активувати функцію віртуального відтворення звуку у форматі 7.1, а також пропонує широкий спектр аудіоналаштувань.
  • Sonic SoundStage – забезпечує апаратне перемикання аудіопрофілів за допомогою спеціальної клавіші на друкованій платі.
  • Sonic SenseAmp – програмно-апаратна технологія, яка дозволяє підлаштовувати відтворення звуку з урахуванням рівня імпедансу навушників користувача.
  • Intel Ethernet – встановлений мережевий контролер від компанії Intel має підвищену пропускну здатність і споживає менше ресурсів процесора, аніж рішення конкурентів.
  • LANGuard – у складі порту LAN використовується спеціальний запобіжник, який допоможе уникнути пошкодження системи внаслідок удару статичної електрики або під час грози.
  • GameFirst III – технологія, покликана оптимізувати інтернет-трафік з метою підвищення пріоритету онлайн-ігор, що повинно знизити затримки й, відповідно, зробити ігровий процес більш комфортним. Також можна вибрати пріоритетним «медіа-стрімінг», VoIP або обмін файлами.
  • KeyBot – за допомогою фірмового ПЗ, спеціального контролера та клавіші на поверхні друкованої плати можна записувати макроси й створювати функціональні клавіші навіть для звичайних клавіатур.
  • 10K Black Metallic Capacitors – у складі елементної бази материнської плати використовуються винятково твердотільні конденсатори серії Black Metallic з підвищеним до 10 000 годин терміном служби й розширеним на 20% діапазоном робочих температур.
  • DRAM Over-current Protection – спеціальні запобіжники захищають модулі оперативної пам'яті та DIMM-слоти від пошкоджень внаслідок перенапруги або короткого замикання.
  • ESD Guards – спеціальні запобіжники для підвищеного ступеня захисту від електростатичних розрядів.
  • Stainless Steel Back I/O – інтерфейсна панель виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
  • Black Nickel-coated Q-shield – заглушка інтерфейсної панелі має закруглені краї, що убезпечить руки користувача в процесі її монтажу.
  • Q-DIMM – для більшої зручності користувача слоти для встановлення модулів оперативної пам'яті обладнані засувкою тільки з одного боку.

ASUS CROSSBLADE RANGER

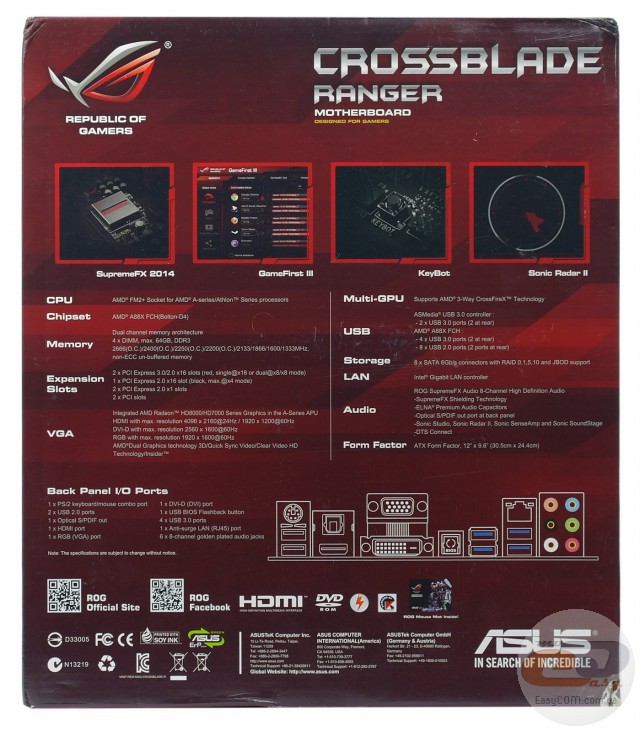

На звороті упаковки, крім короткої технічної специфікації новинки й схематичного зображення інтерфейсної панелі, знаходиться повторне згадування про підтримку технологій SupremeFX, GameFirst III і KeyBot. Також відзначена наявність технології Sonic Radar II. Завдяки їй у процесі гри на екрані відображається радар, який аналізує звуки кроків, пострілів або запитів про допомогу й демонструє інформацію про місцезнаходження ворогів і союзників, що надає користувачу незаперечну перевагу на полі віртуального бою.

ASUS CROSSBLADE RANGER

ASUS CROSSBLADE RANGER

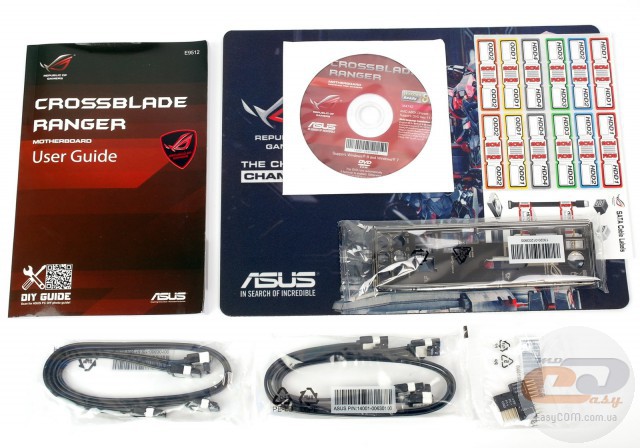

Крім звичного диска з ПЗ, посібника користувача й заглушки інтерфейсної панелі, у коробці ми виявили:

  • чотири SATA-шлейфи;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • фірмовий килимок ASUS ROG;
  • дверний хенгер.

Дизайн і особливості плати

ASUS CROSSBLADE RANGER

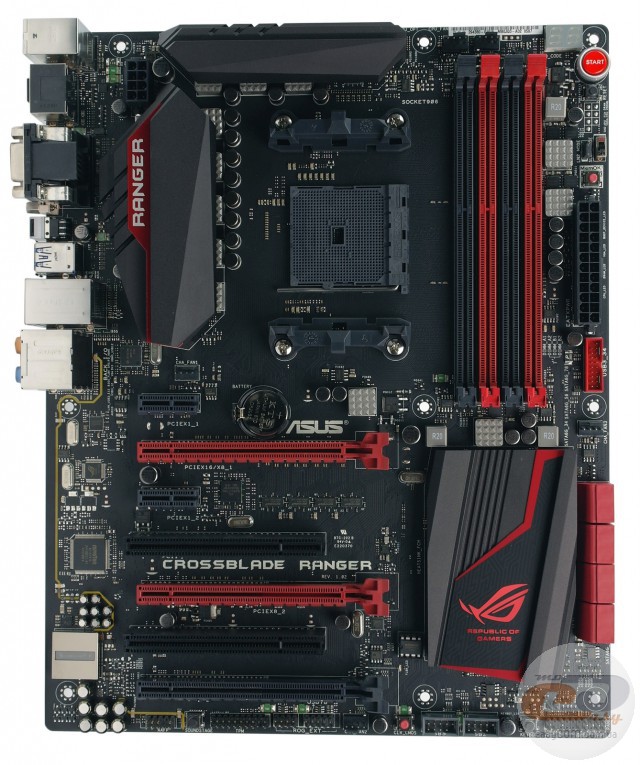

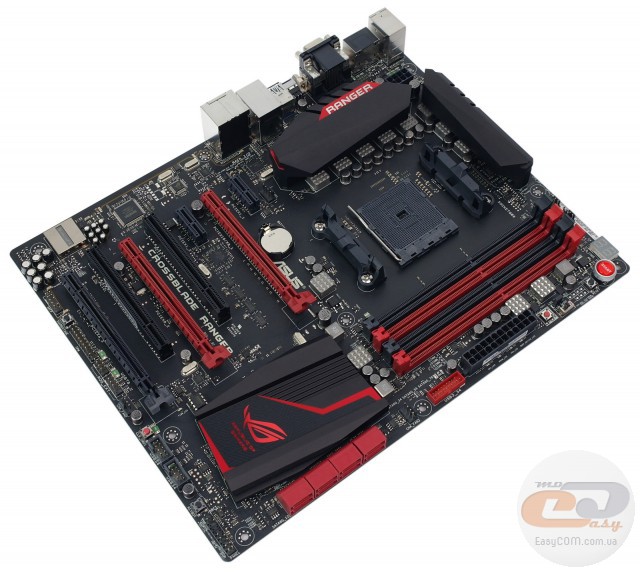

Як і личить якісному високорівневому рішенню, ASUS CROSSBLADE RANGER виконана на друкованій платі чорного кольору з матовим покриттям. Її колірне оформлення повністю відповідає концепції фірмового дизайну ASUS ROG. Воно виконане з перевагою чорного й червоного кольорів. Окремо відзначимо радіатори складної форми, які надають моделі певного шарму.

Говорячи про компонування набортних елементів, відзначимо, що всі порти й роз’єми розташовані на оптимальних місцях по краях плати, а DIMM-слоти оснащені засувками тільки з одного боку. У підсумку ніяких проблем зі складанням і подальшою експлуатацією системи у вас не виникне.

ASUS CROSSBLADE RANGER

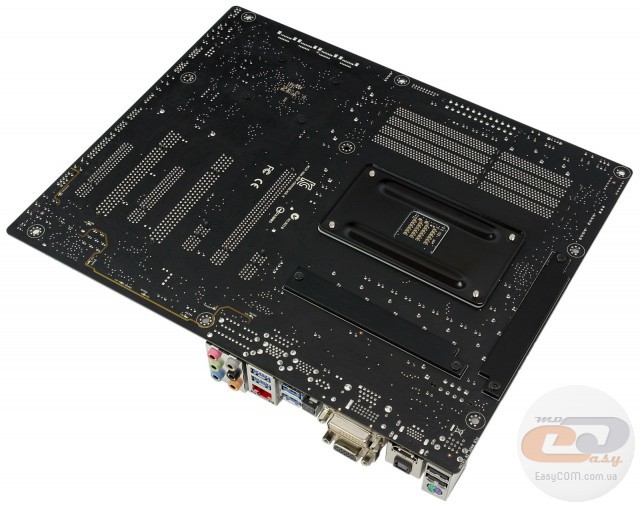

На звороті материнської плати, крім стандартної опорної пластини процесорного роз’єму, можна відзначити кріпильні гвинти радіаторів системи охолодження, а також два низькопрофільні радіатори, які не тільки відводять тепло від області друкованої плати під польовими транзисторами, але й виконують роль опорних пластин.

ASUS CROSSBLADE RANGER

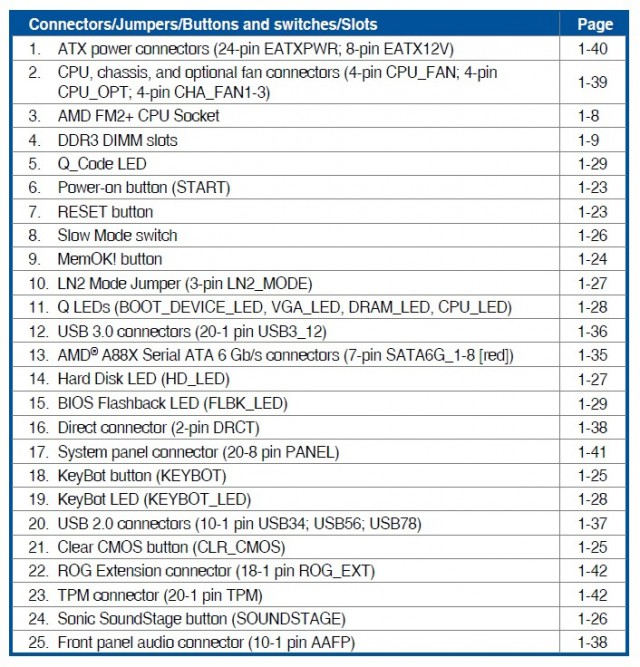

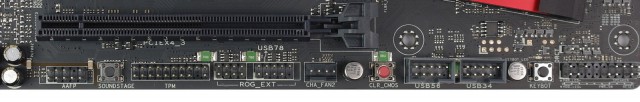

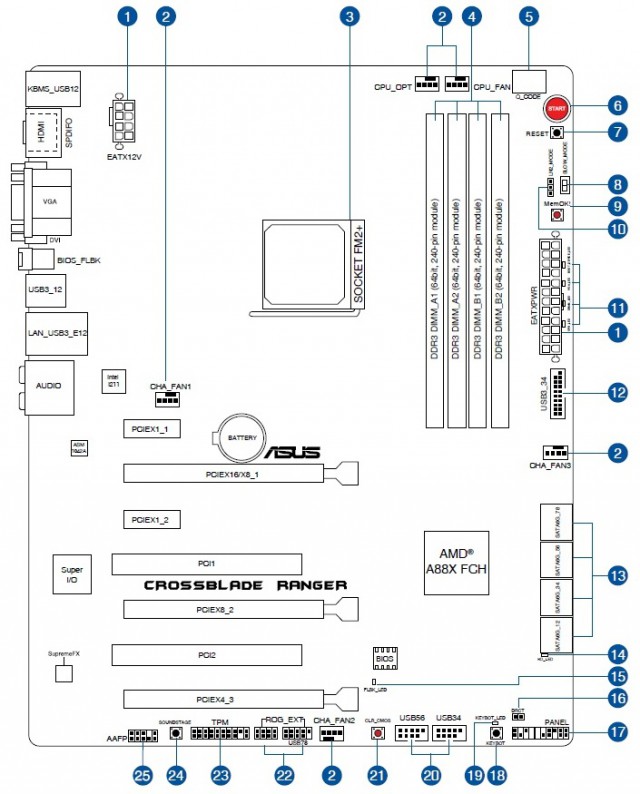

У нижній частині друкованої плати ASUS CROSSBLADE RANGER розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі; клавіші «Скидання CMOS», «KeyBot» і «Sonic SoundStage», порт TPM, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB 2.0, одна з яких суміщена з роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі.

ASUS CROSSBLADE RANGER

Можливості організації дискової підсистеми представлені вісьмома портами SATA 6 Гбіт/с, робота яких реалізована силами чіпсету. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5, RAID 10 і JBOD. Усі роз’єми SATA розташовані паралельно поверхні текстоліту, а виходить, ніяких проблем з підключенням накопичувачів при встановлених платах розширення у вас не виникне.

ASUS CROSSBLADE RANGER

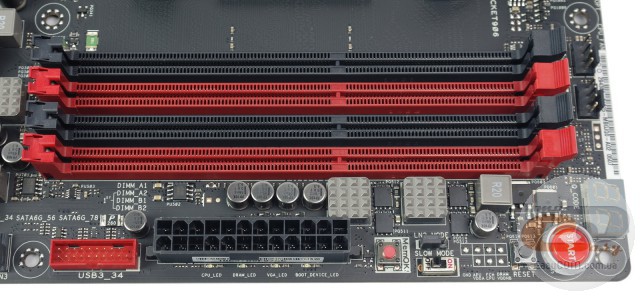

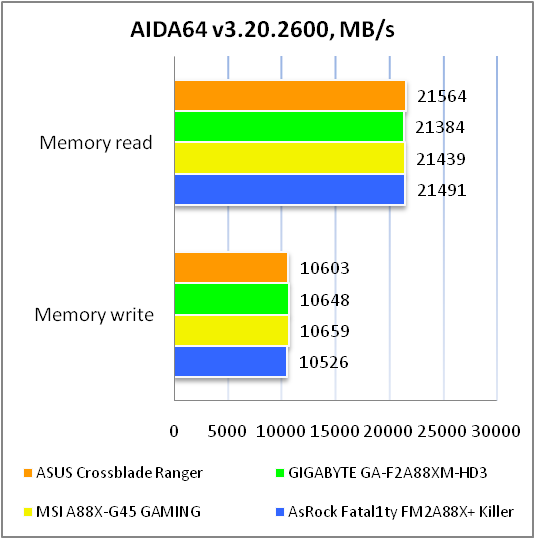

Системна плата ASUS CROSSBLADE RANGER оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 2666 МГц у розгоні.

Незважаючи на заявлену виробником підтримку 64 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 32 ГБ у зв'язку з відсутністю в продажі планок ємністю понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення всіх поставлених користувачем завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього на новинці силами чіпсету реалізована підтримка чотирьох портів USB 3.0: двох внутрішніх та двох на інтерфейсній панелі. У свою чергу два додаткові зовнішні інтерфейси функціонують завдяки контролеру ASMedia ASM1042A.

ASUS CROSSBLADE RANGER

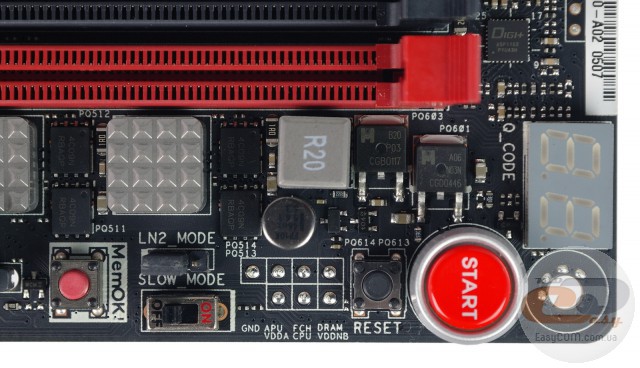

Також відзначимо верхній правий кут друкованої плати, де знаходяться: клавіша «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи; діагностичний LED-індикатор, клавіші «Ввімкнення» і «Перезавантаження»; джампер «LN2 Mode» і перемикач «Slow Mode», а також сім точок для вимірювання напруг на ключових компонентах системи за допомогою мультиметра. Всі ці компоненти будуть досить корисні у випадку використання ASUS CROSSBLADE RANGER для розгінних експериментів.

ASUS CROSSBLADE RANGER

ASUS CROSSBLADE RANGER

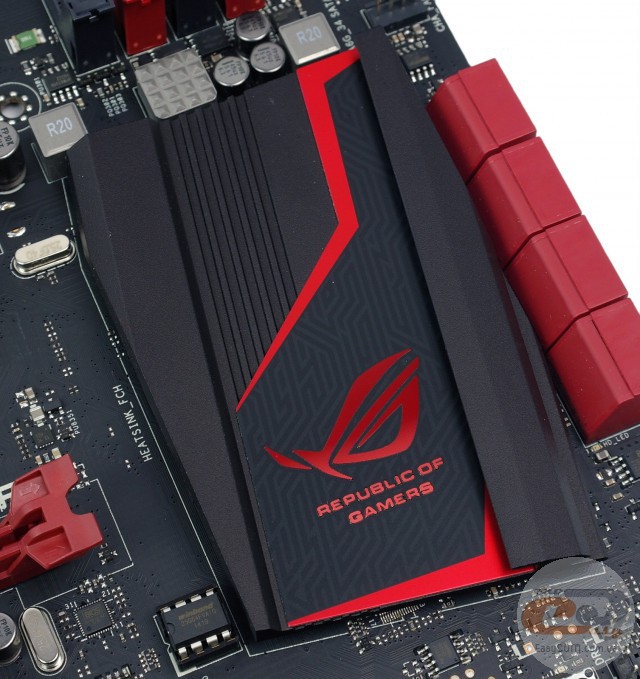

Система охолодження розглянутої новинки складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету AMD A88X, у той час як два інші накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 33,5°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 32,7°C.

Відмінні результати свідчать про правильний добір конструкції й матеріалів використовуваних радіаторів. Це дозволяє сподіватися на стабільну роботу плати під час оверклокінгу.

ASUS CROSSBLADE RANGER

ASUS CROSSBLADE RANGER

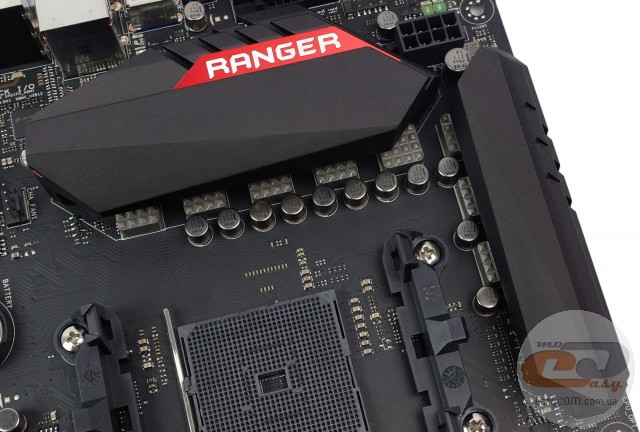

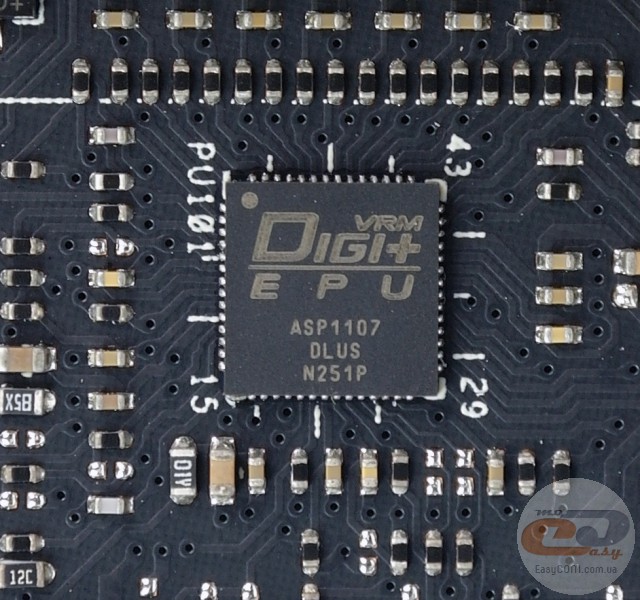

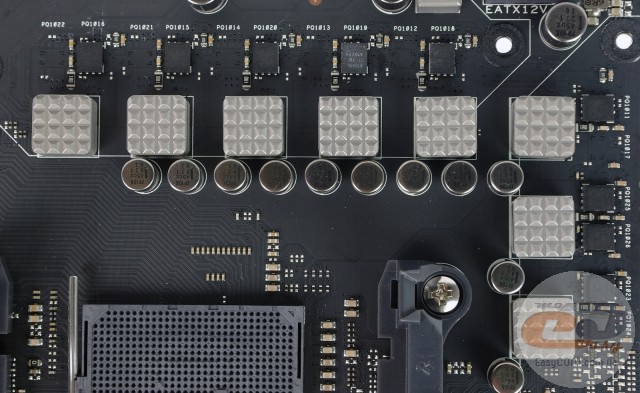

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1107 із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори Black Metallic, МОН-транзистори NexFET і поліпшені дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми, що дозволить вам уникнути яких-небудь обмежень під час екстремального розгону.

ASUS CROSSBLADE RANGER

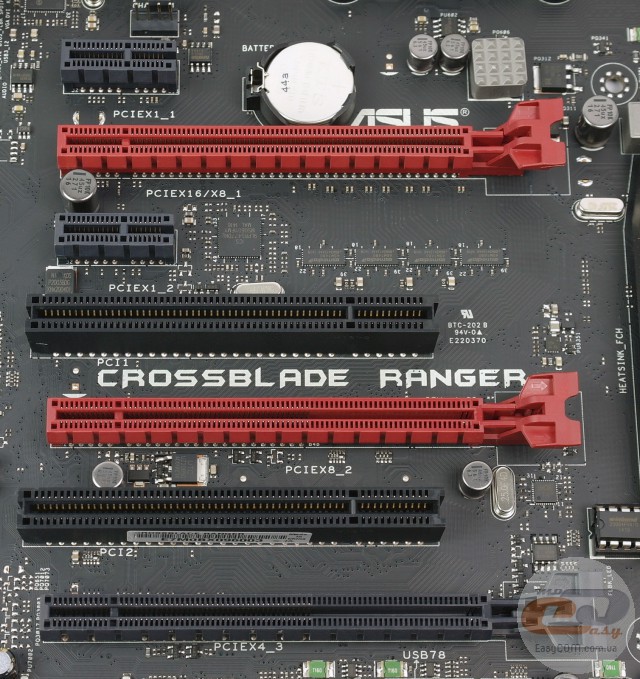

Для розширення функціональності материнської плати ASUS CROSSBLADE RANGER в розпорядженні користувача присутні сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI;
  7. PCI Express 2.0 x16 (у режимі х4).

Як бачимо, вибір досить широкий, адже для встановлення відеокарт доступні три слоти PCI Express х16. Перші два підключені до процесора, тому ділять між собою доступні 16 ліній стандарту PCI Express 3.0 (у випадку встановлення APU AMD Kaveri). Третій роз’єм підключений до чіпсету й завжди використовує чотири лінії стандарту PCI Express 2.0.

З урахуванням підтримки технології AMD CrossFireX, при встановленні кількох відеокарт ми одержимо наступні варіанти розподілу ліній: х16 / х8+х8 / х8+х8+х4. Перші два є оптимальними для сучасних систем.

Якщо говорити про сумісність материнської плати з габаритними відеокартами, то ви без проблем зможете встановити три відеоприскорювачі із двохслотовою системою охолодження або два із трьохслотовою. У першому випадку в вільному доступі у вас залишаться два роз’єми: PCI і PCI Express x1, а в другому – лише один слот PCI Express x1.

ASUS CROSSBLADE RANGER

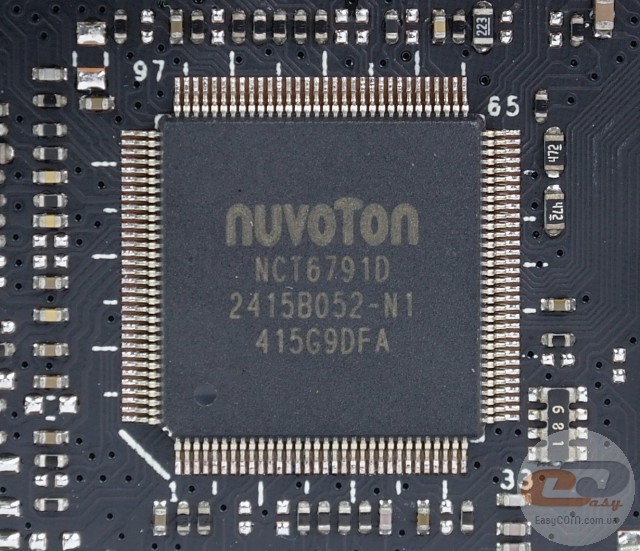

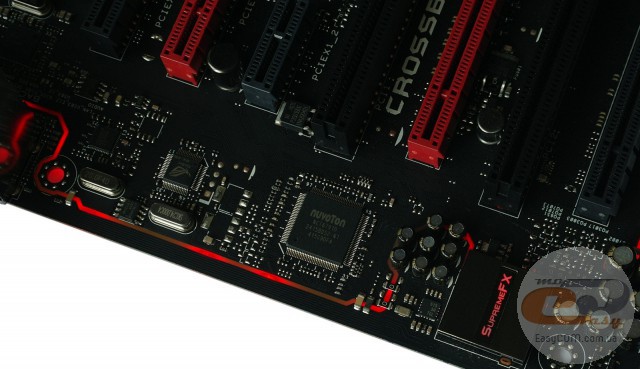

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

ASUS CROSSBLADE RANGER

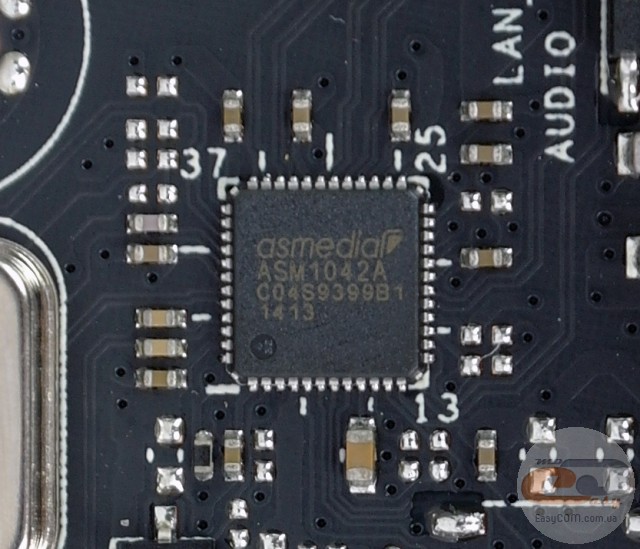

Функціонування двох додаткових портів USB 3.0 на інтерфейсній панелі забезпечене за рахунок мікросхеми ASMedia ASM1042A.

ASUS CROSSBLADE RANGER

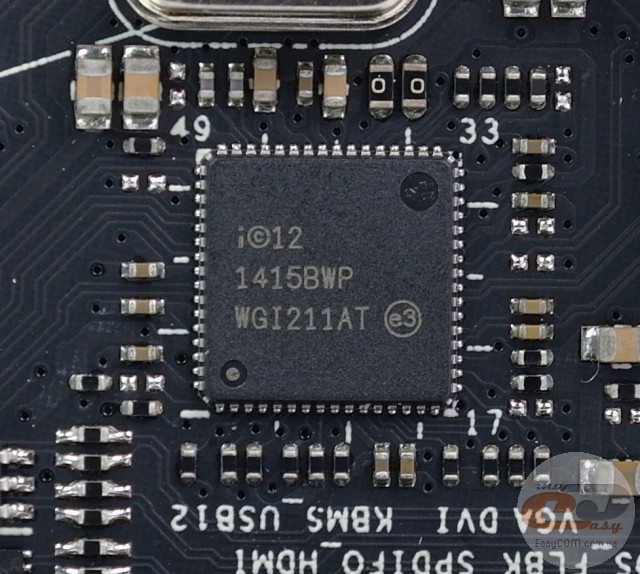

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI211AT. А розподіл мережевих ресурсів допоможе виконати фірмова технологія GameFirst III.

ASUS CROSSBLADE RANGER

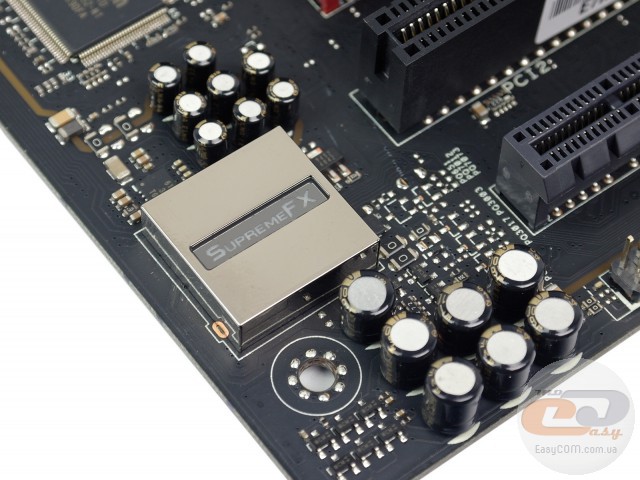

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку ROG SupremeFX, який підтримує аудіосистеми форматів 2/4/5.1/7.1 і має ряд фірмових особливостей, про які ми згадували на початку огляду.

ASUS CROSSBLADE RANGER

Любителі модінгу з гідністю оцінять червоне підсвічування області звукової підсистеми на друкованій платі

ASUS CROSSBLADE RANGER

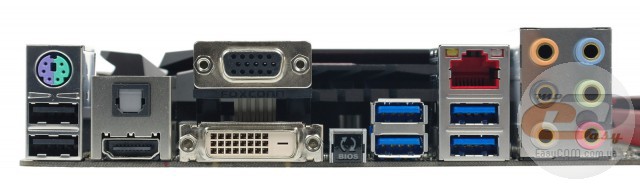

Інтерфейсна панель моделі ASUS CROSSBLADE RANGER включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 (для підключення мишки або клавіатури);
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х оптичний S/PDIF out;
  • 1 х клавіша «USB BIOS Flashback»;
  • 6 x аудіопортів.

Компонування інтерфейсної панелі новинки заслуговує винятково позитивної оцінки, оскільки воно включає до свого складу достатню кількість портів USB, практично усі найбільш затребувані відеовиходи, зручне підключення багатоканальної акустики й наявність оптичного аудіовиходу. Окремо відзначимо підтримку виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD), а також зручне оновлення прошивання BIOS із флеш-накопичувача за допомогою відповідної клавіші.

ASUS CROSSBLADE RANGER

ASUS CROSSBLADE RANGER

Можливості організації охолодження усередині системного корпусу в ASUS CROSSBLADE RANGER дуже хороші. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

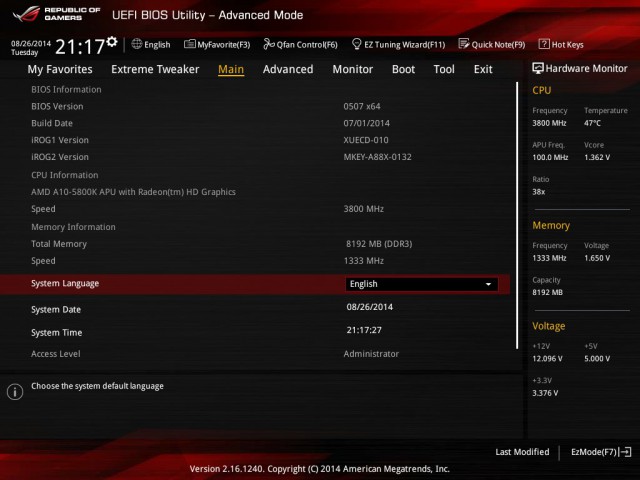

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS CROSSBLADE RANGER

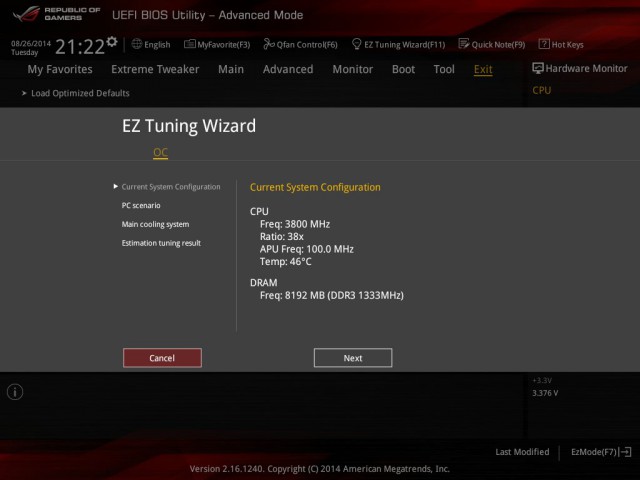

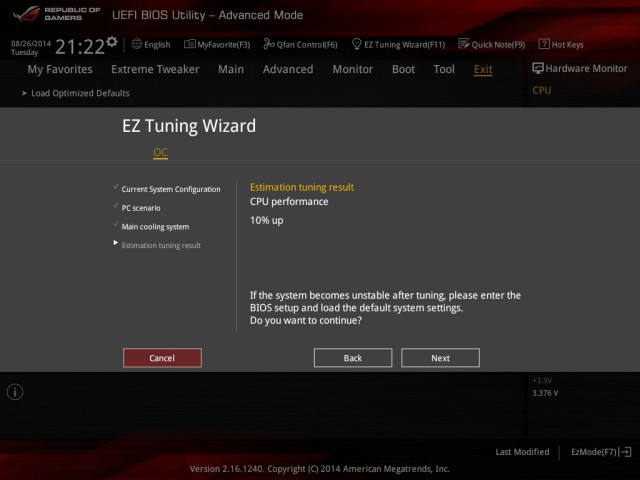

«EZ Mode», у якому всі необхідні параметри згруповані на одному екрані, а розгін здійснюється за допомогою «EZ Tuning Wizard».

ASUS CROSSBLADE RANGER

Або звичний «Advanced Mode», де всі налаштування необхідно виконувати вручну.

ASUS CROSSBLADE RANGER

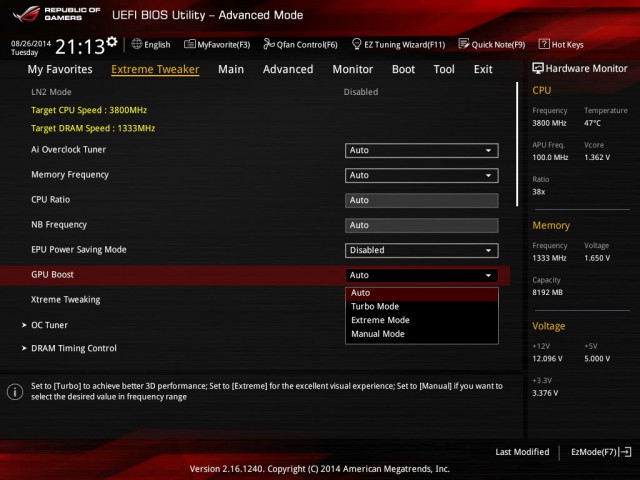

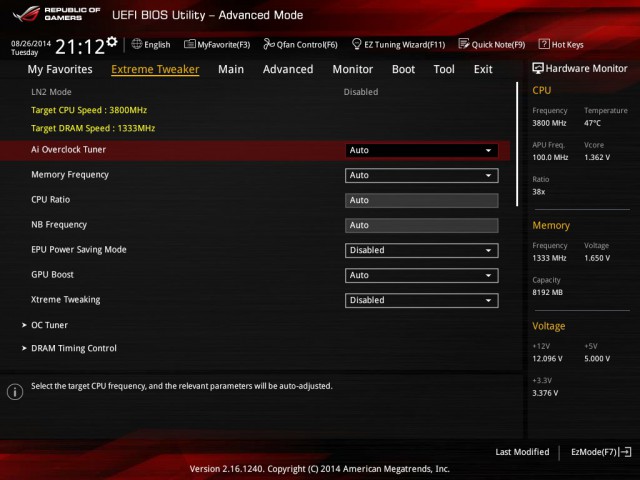

Усі пов'язані з розгоном системи пункти знаходяться у вкладці «Extreme Tweaker».

ASUS CROSSBLADE RANGER

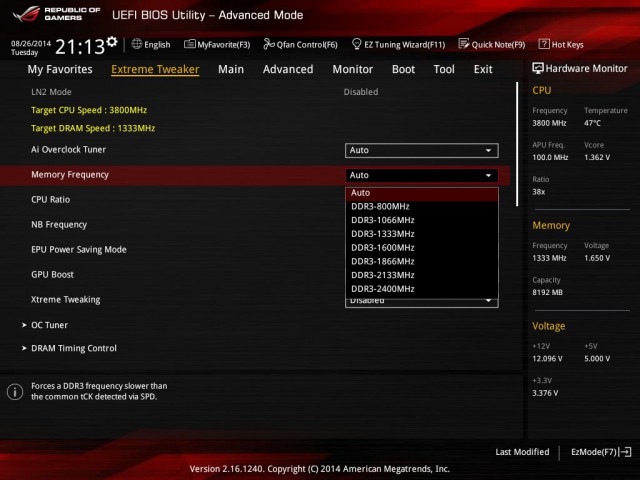

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2400 МГц.

ASUS CROSSBLADE RANGER

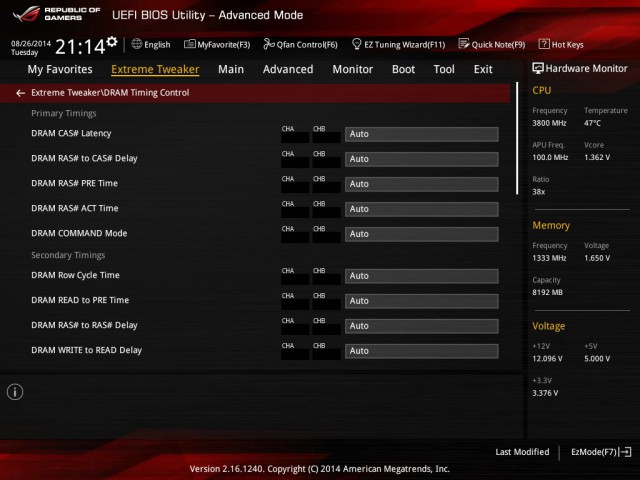

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS CROSSBLADE RANGER

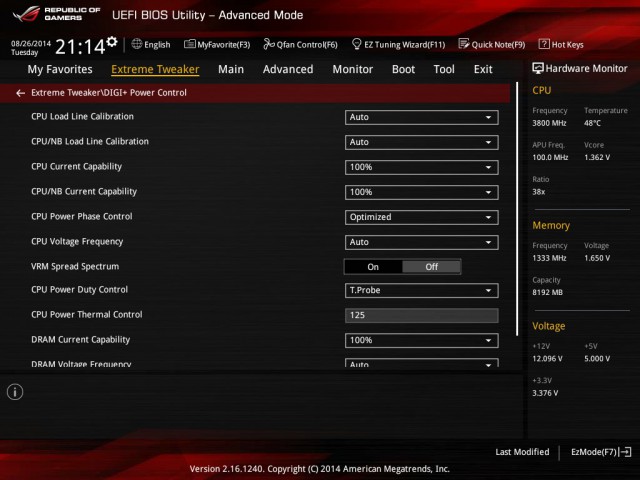

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

APU Frequency

90,0 – 300,0

0,1

Частота оперативної пам'яті

Memory Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





CPU Ratio

8 – MAX

1

Частота чіпсеті

NB Frequency

400 – 6300

100

Частота GPU

GPU Engine Frequency

434 - 894





DRAM Fixed Frequency Mode

300 - 500

50



CPU Power Thermal Control

125 - 135

1

Напруга на процесорі

CPU Manual Voltage

0,80000 – 1,90000

0,00625



VDDNB Manual Voltage

0,80000 – 1,75000

0,00625

Напруга на оперативній пам'яті

DRAM Voltage

1,35000 – 2,13500

0,00500



SB 1.1V Voltage

1,10000 – 1,40000

0,01000



1.1VSB Voltage

1,10000 – 1,40000

0,10000



APU1.2V Voltage

1,20000 – 1,80000

0,01000



VDDA Voltage

2,50000 – 2,80000

0,10000



NB VREF Voltage

0,510 – 1,140

0,005



DRAM VREFCA Voltage

0,510 – 1,140

0,005



DRAM VREFDQ Voltage

0,510 – 1,140

0,005

ASUS CROSSBLADE RANGER

ASUS CROSSBLADE RANGER

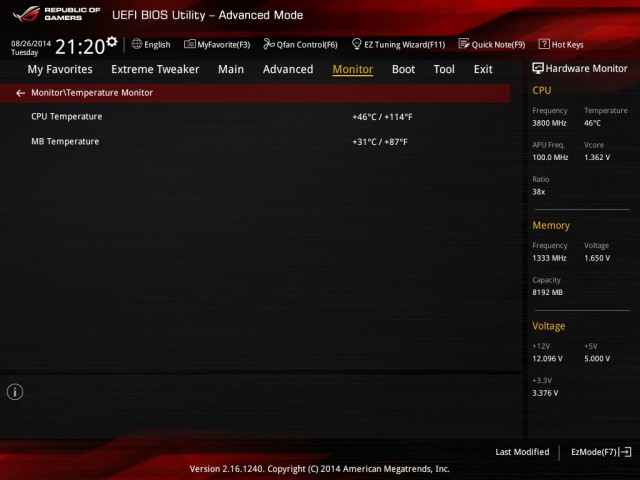

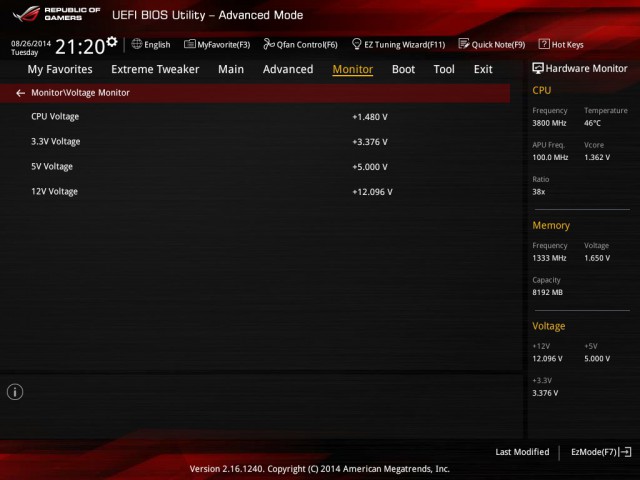

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за напругою на процесорі й на лініях живлення +12В, +5В і +3,3В. Додатково відзначимо бічну панель, яка відображається у всіх розділах і несе на собі ключову інформацію про параметри процесора, оперативної пам'яті та лінії живлення +3,3В, +5В і +12В.

Окремо варто виділити можливість зняття скріншотів у BIOS і підтримку російської мови.
