Обзор ASUS B860M MAX GAMING AX: бюджетная материнская плата для многоядерных Arrow Lake

Перелік доступних за ціною материнських плат, що займають проміжне положення між серіями Prime та TUF Gaming, а також об'єднані словосполученням «MAX GAMING» продовжує збільшуватися. Цього разу компанія ASUS пропонує користувачеві компактне рішення на чипсеті Intel B860.

Мова йде про ASUS B860M MAX GAMING AX, яку на момент написання огляду на українському ринку вийде знайти за середньою ціною у ₴8350 ($198). На перший погляд якихось критичних спрощень на платі немає, та й увесь актуальний фунціонал на місці. Але, враховуючи те, що перед нами відносно бюджетна модель, для винесення остаточного вердикту без детального ознайомлення з її характеристиками та наочної перевірки можливостей піддослідної не обійтись.

Специфікація

Паковання та комплектація

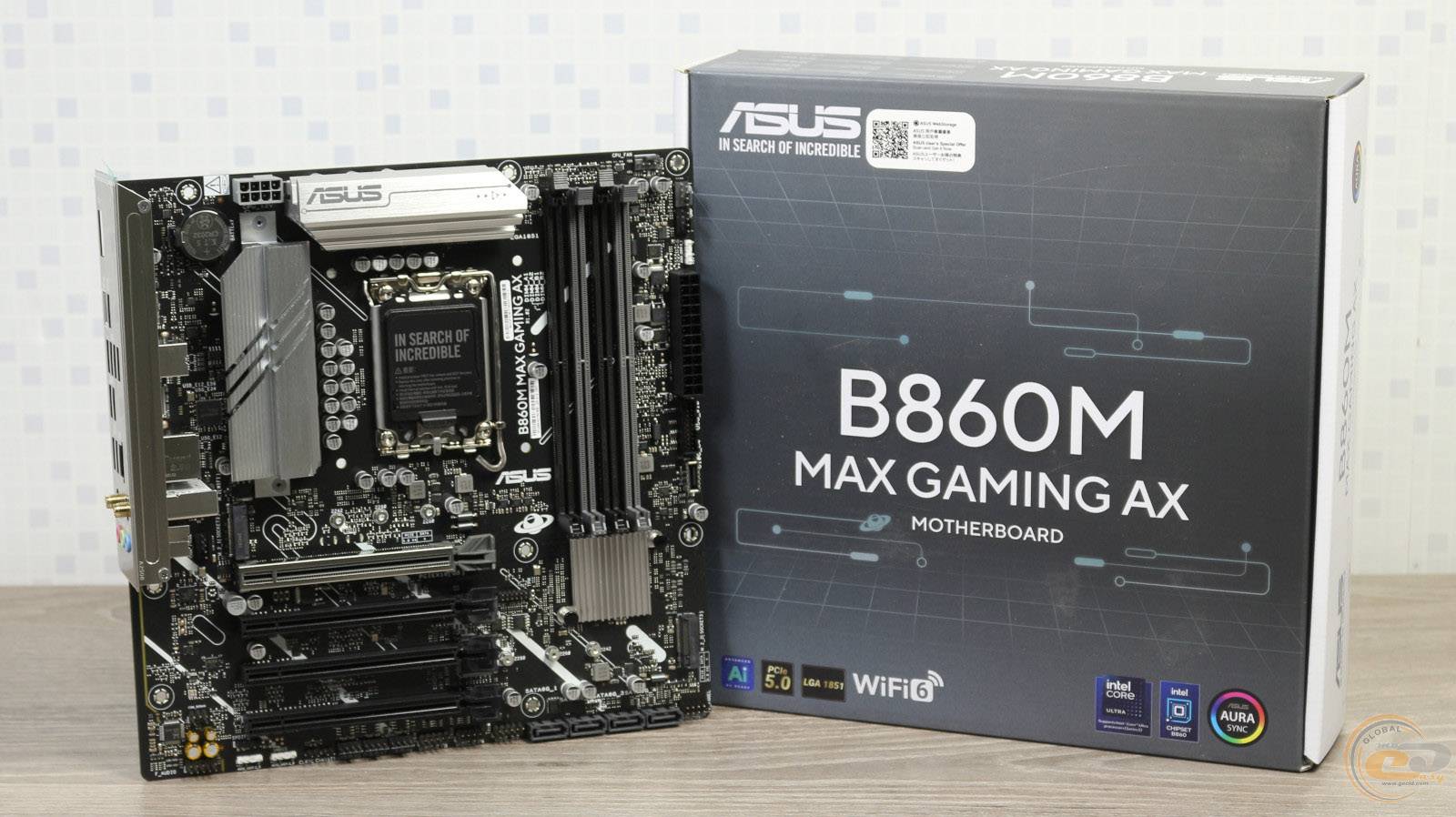

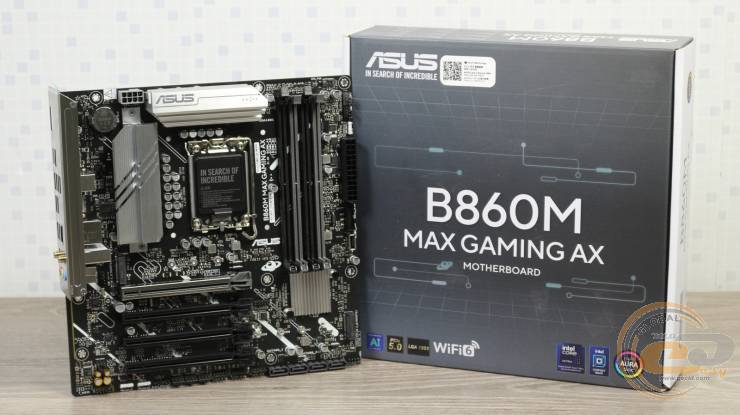

Паковання ASUS B860M MAX GAMING AX позбавлене яскравого оформлення, проте надає користувачу усю необхідну інформацію, включаючи ключові особливості продукту.

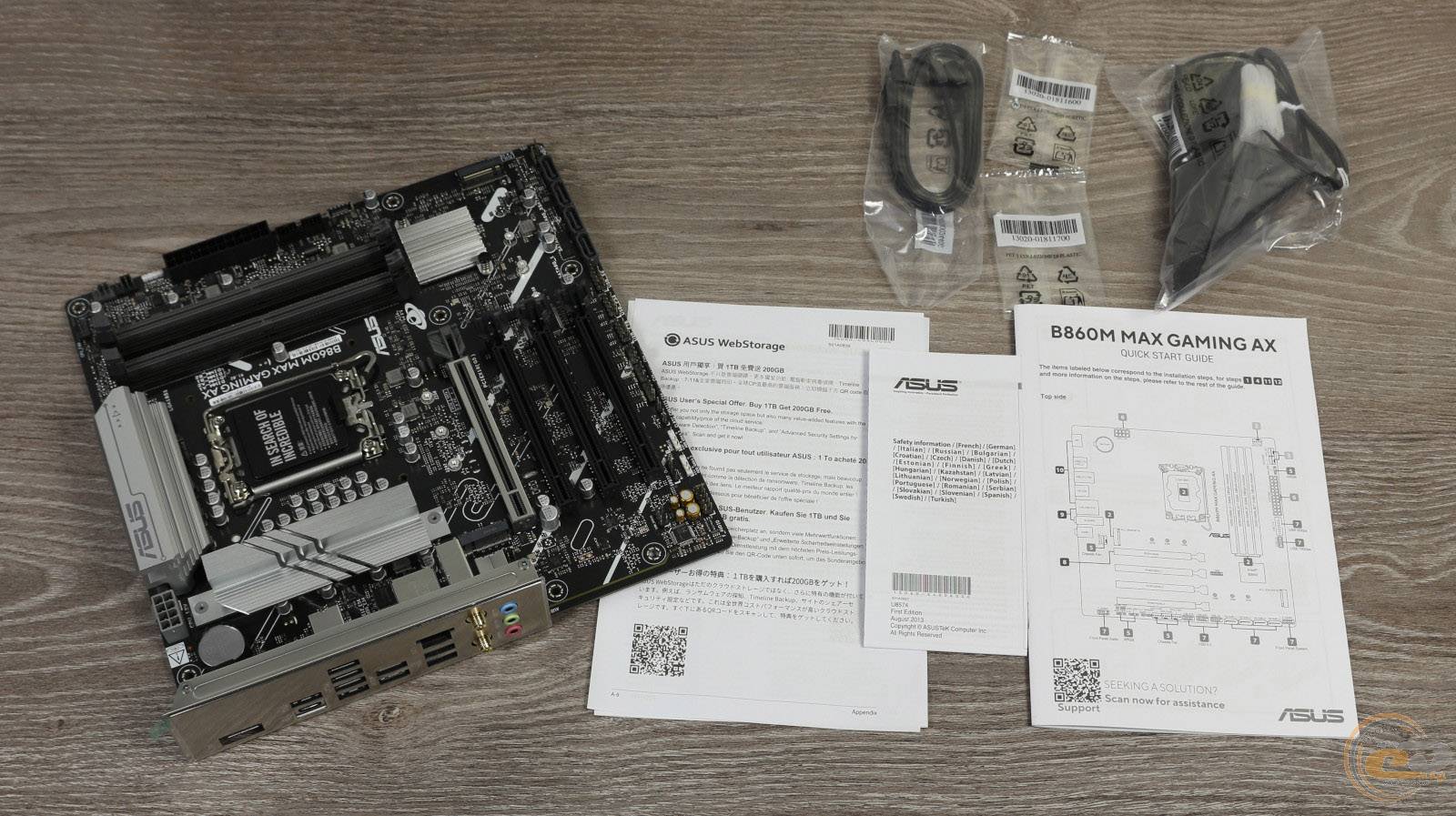

У комплекті постачання цієї материнської плати присутні:

• два SATA-кабелі (один з них – кутовий);
• два гвинти для фіксації M.2-накопичувачів;
• комбінована антена для Wi-Fi-модуля з магнітним кріпленням;
• вся мінімально необхідна документація.

Дизайн та особливості плати

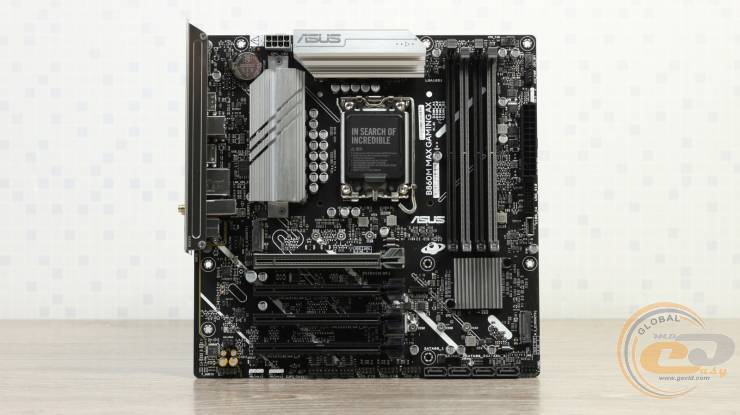

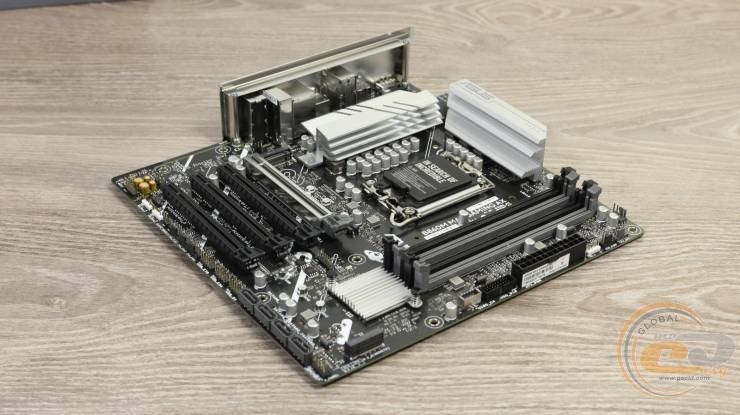

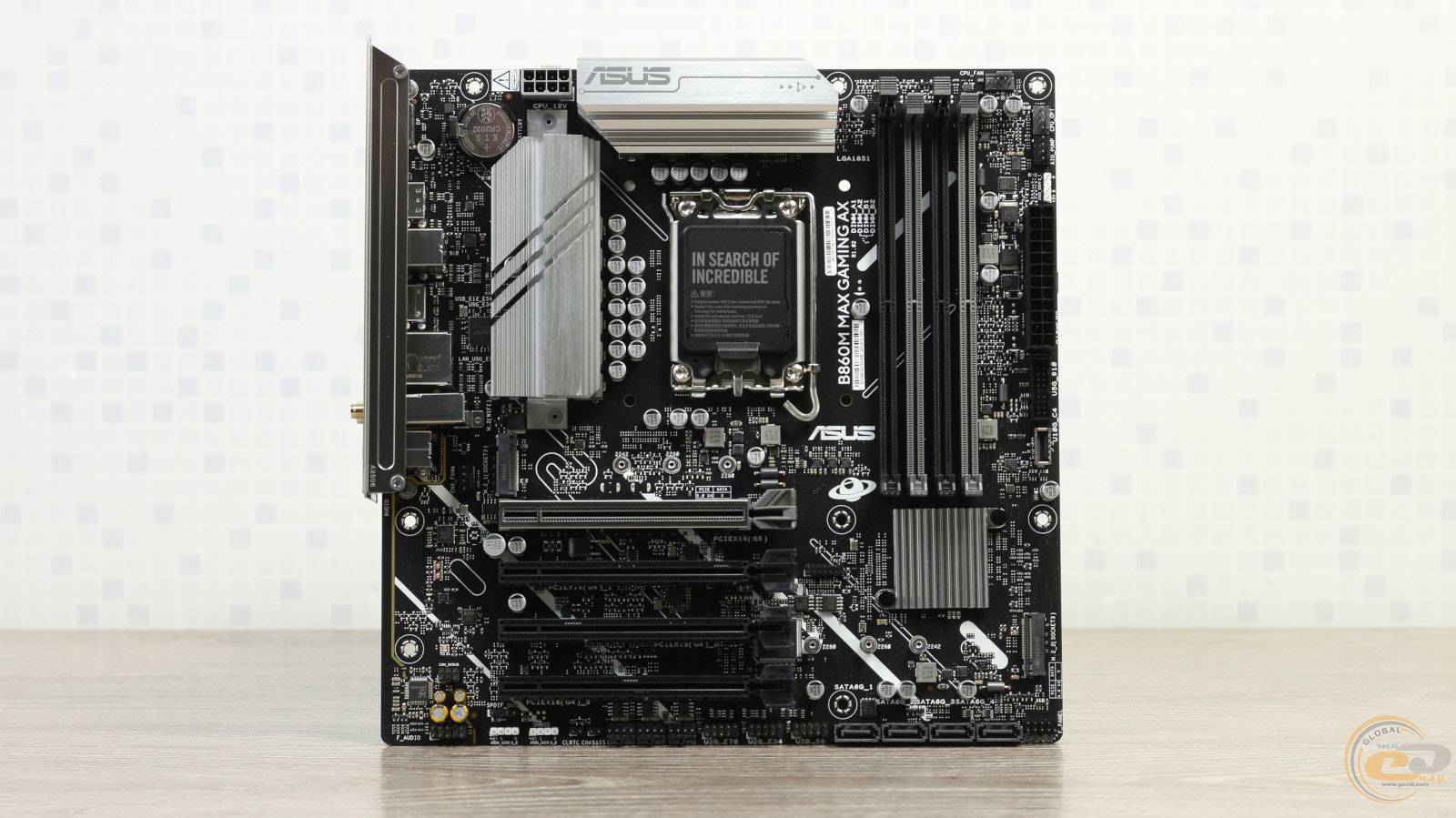

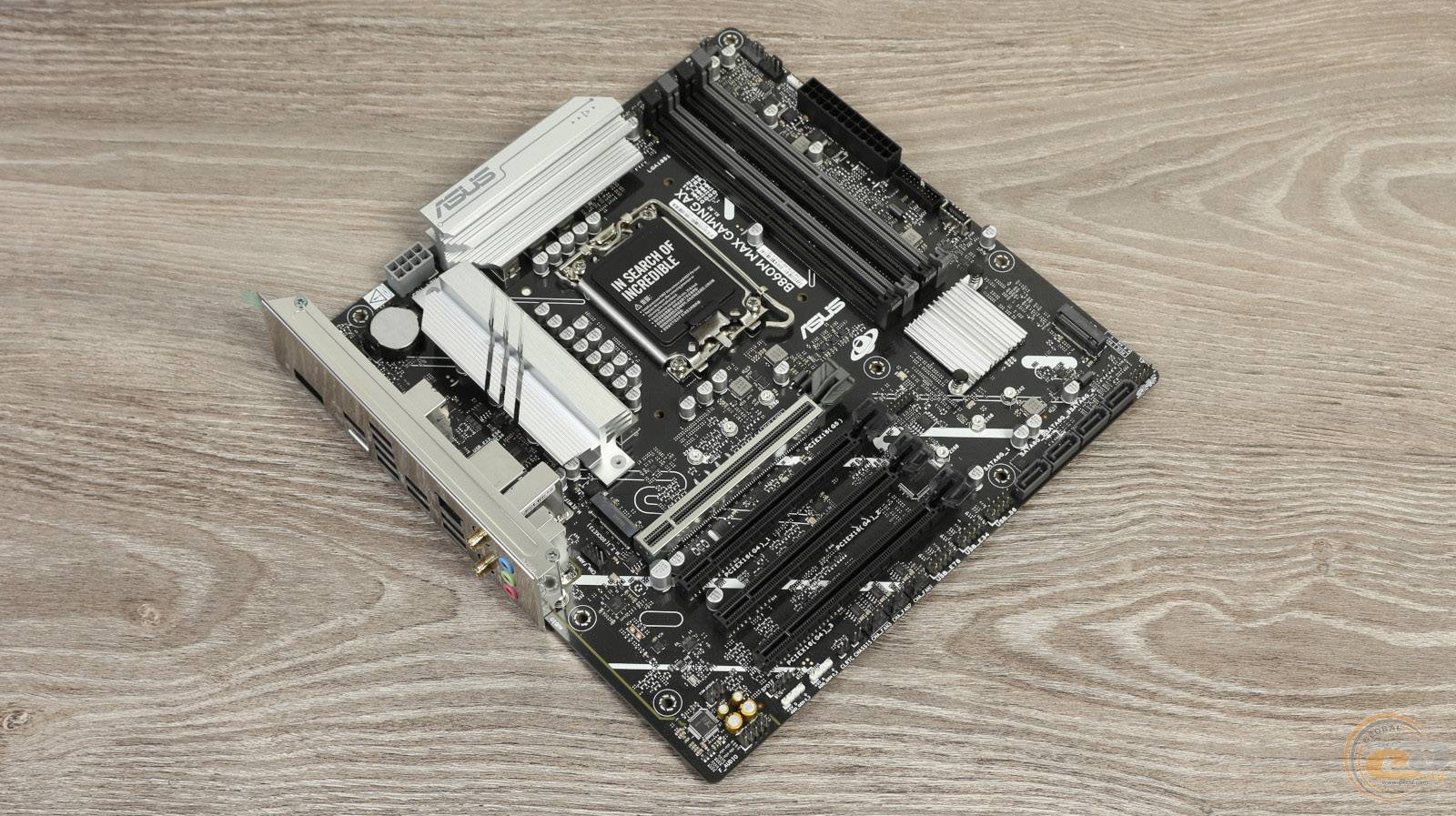

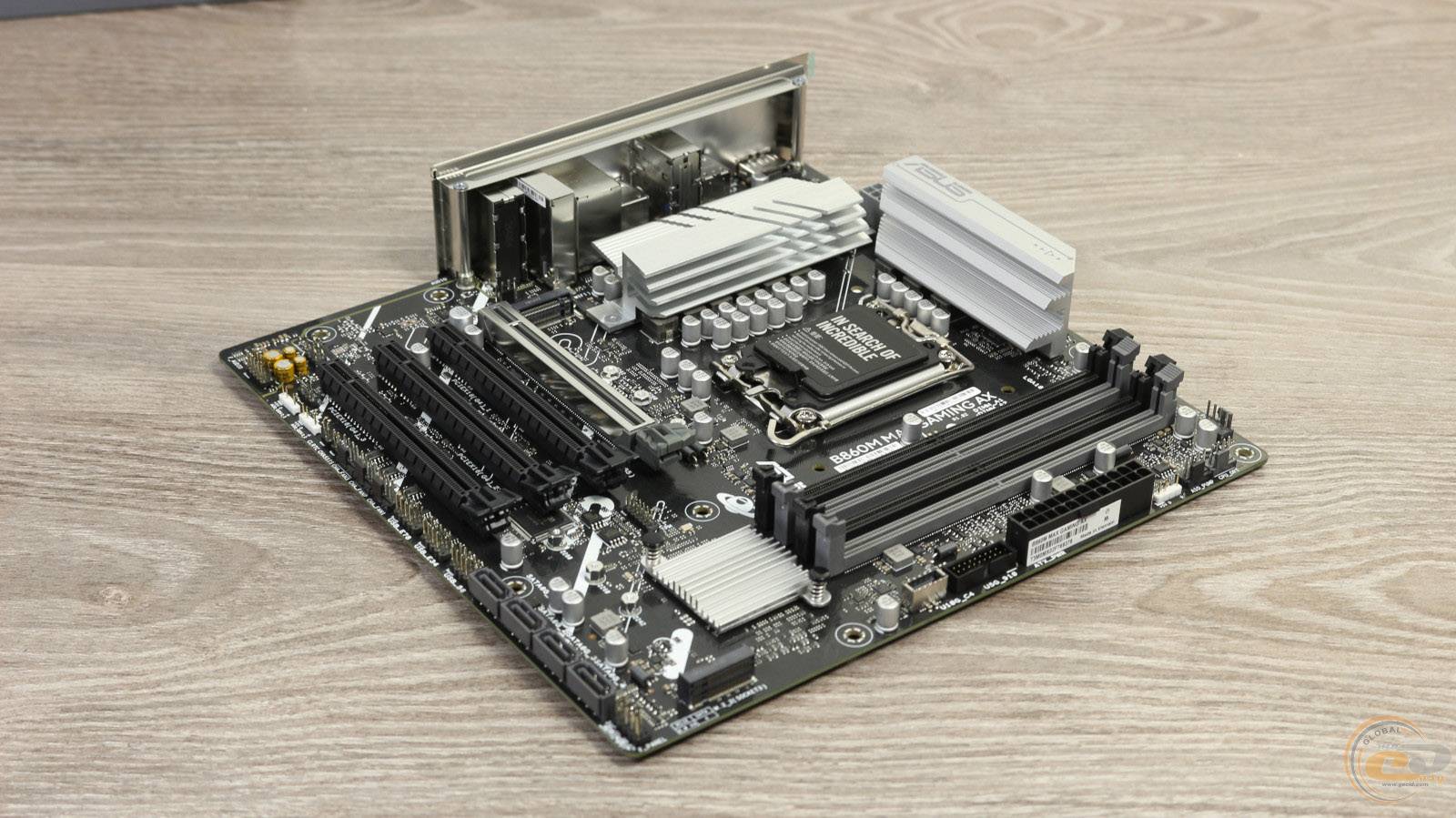

Дизайн ASUS B860M MAX GAMING AX можна охарактеризувати як максимально стриманий. Шестишаровий текстоліт чорного кольору трохи пожвавлюють сріблясті радіатори та білі декоративні елементи. Через відсутність приналежності до якоїсь серії на радіаторі розміщено лише логотип виробника.

Заводське підсвічування на цій платі відсутнє, проте користувач може побудувати свою ілюмінацію за допомогою трьох роз'ємів Addressable Gen 2.

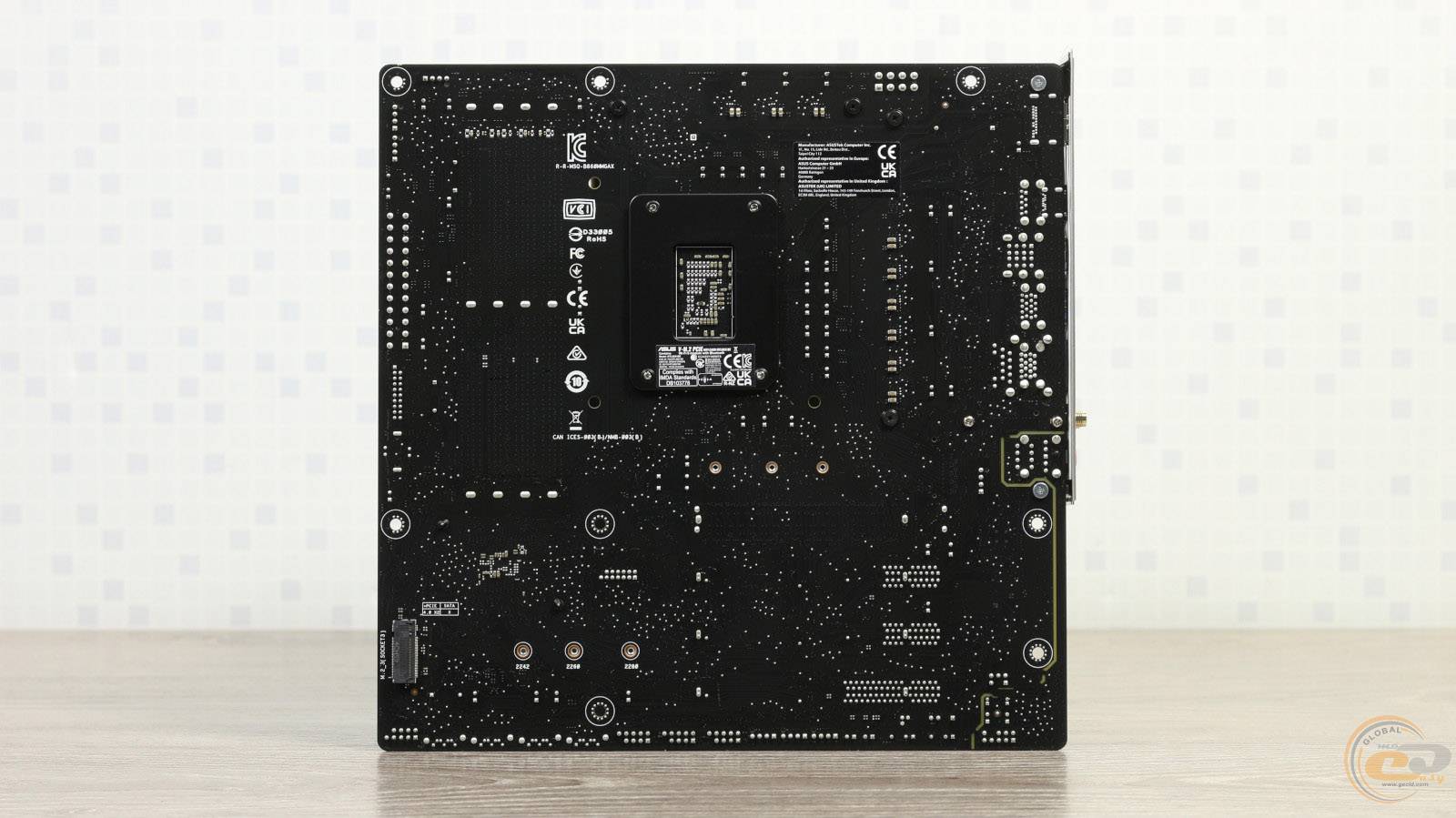

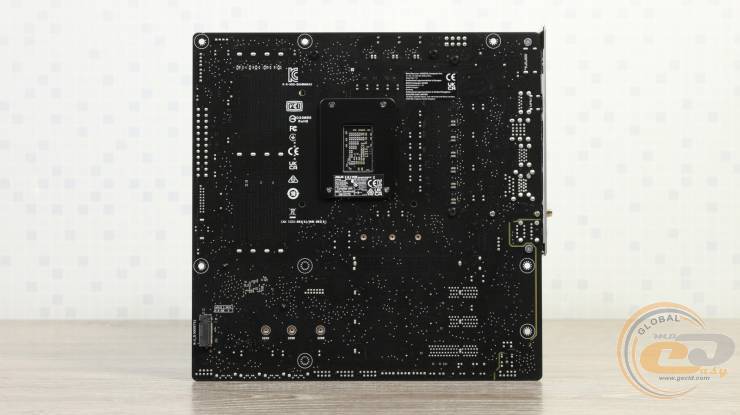

На тильній стороні, виконаній у чорній кольоровій гамі, можна побачити стандартну опорну пластину процесорного роз’єму, гвинти кріплення радіаторів та один зі слотів для M.2-накопичувачів.

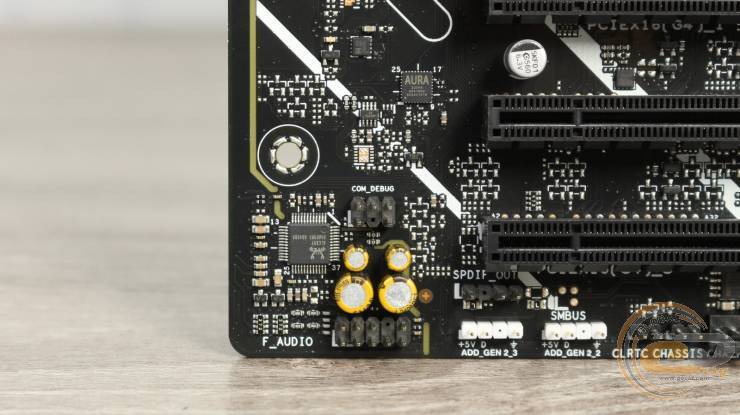

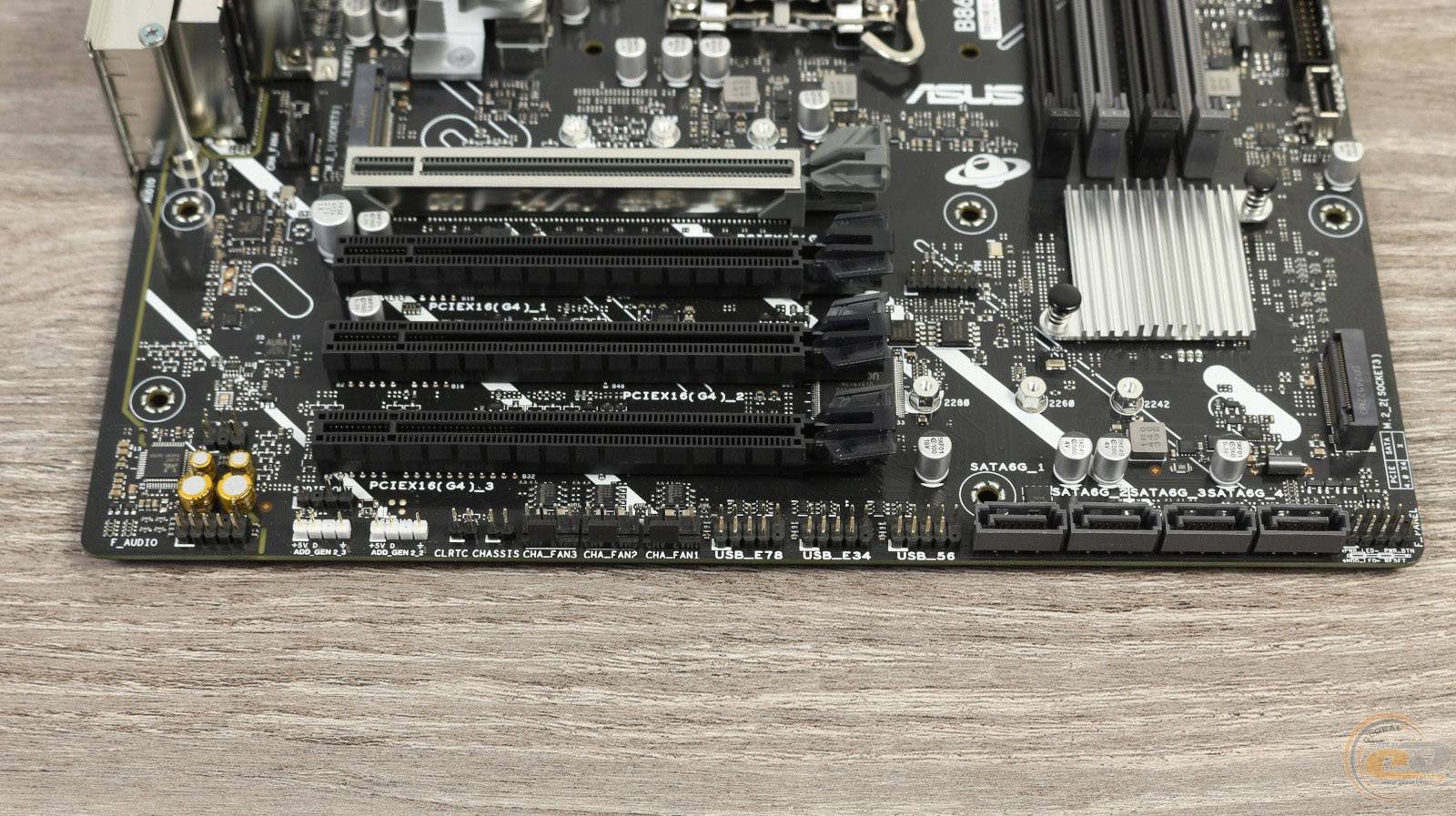

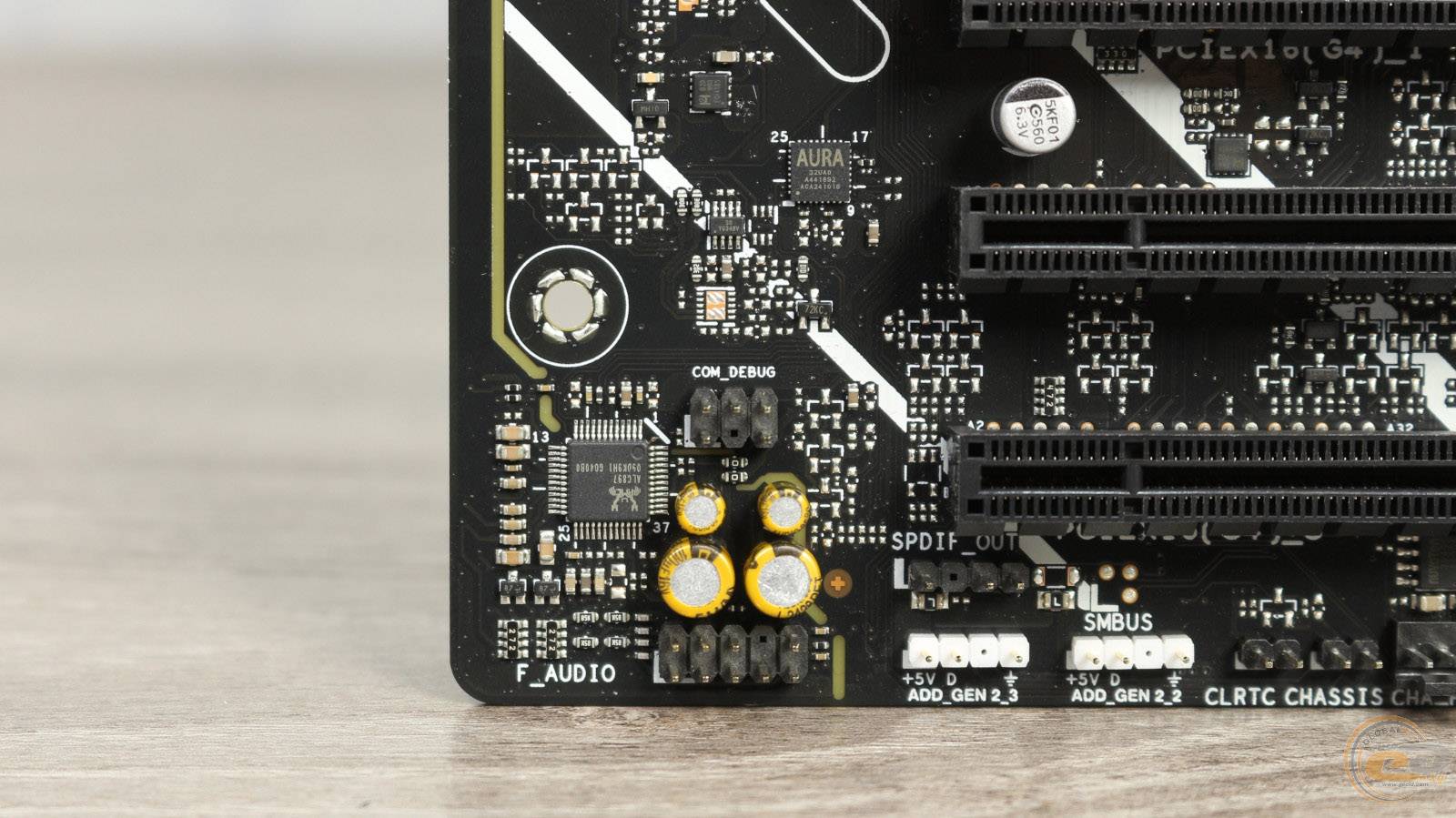

Нижня частина фронтальної сторони ASUS B860M MAX GAMING AX оснащена: роз’ємом контролера налаштування, колодкою підключення аудіороз'ємів передньої панелі, колодкою S/PDIF, двома роз'ємами для ARGB світлодіодної стрічки, контактами скидання BIOS, роз’ємом датчику відкриття корпусу, а також колодкою підключення кнопок та індикації фронтальної панелі. Також плата отримала три колодки для активації портів USB 2.0 та чотири вертикальні порти SATA III.

Роз'єм для підключення модуля ТРМ можна побачити над другим слотом для M.2-накопичувача.

На правому краю материнської плати знаходяться два вертикальні роз’єми: один для підключення порту USB 3.2 Gen 1 та один для USB 3.2 Gen 2 Type-C. Над ними розміщений ще один роз'єм для ARGB світлодіодної стрічки.

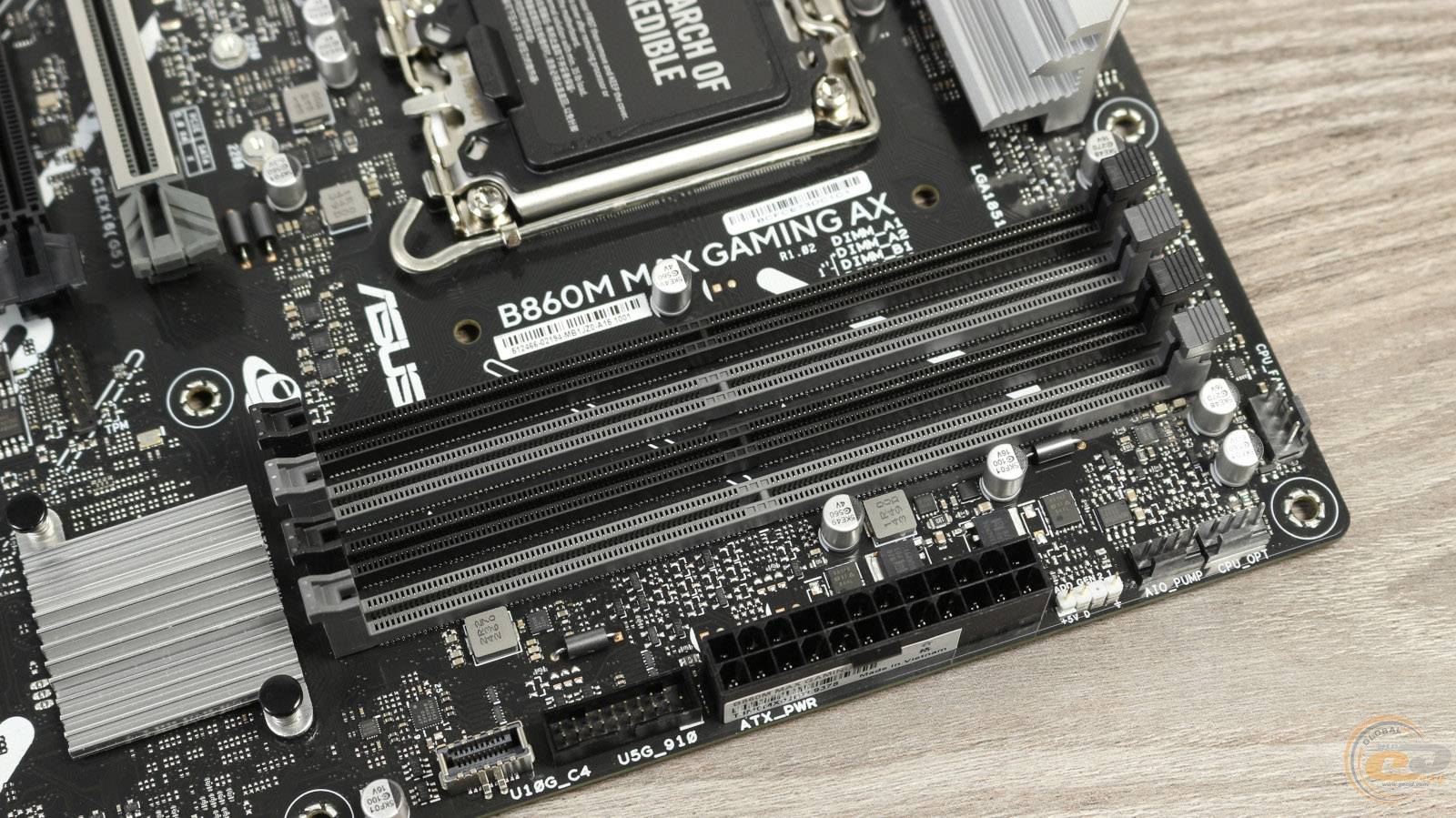

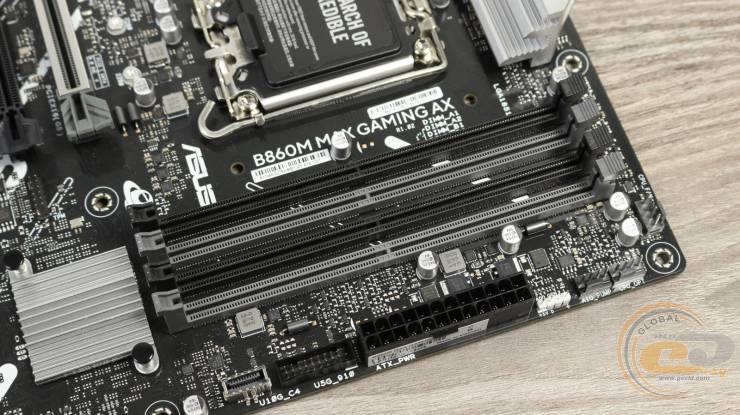

На ASUS B860M MAX GAMING AX наявні чотири DIMM-слоти для встановлення модулів оперативної пам’яті стандарту DDR5. Аби спростити монтаж — фіксатори є лише з одного боку. Підтримуються модулі до 8666+ МТ/с, а максимальний загальний об’єм може становити 256 ГБ.

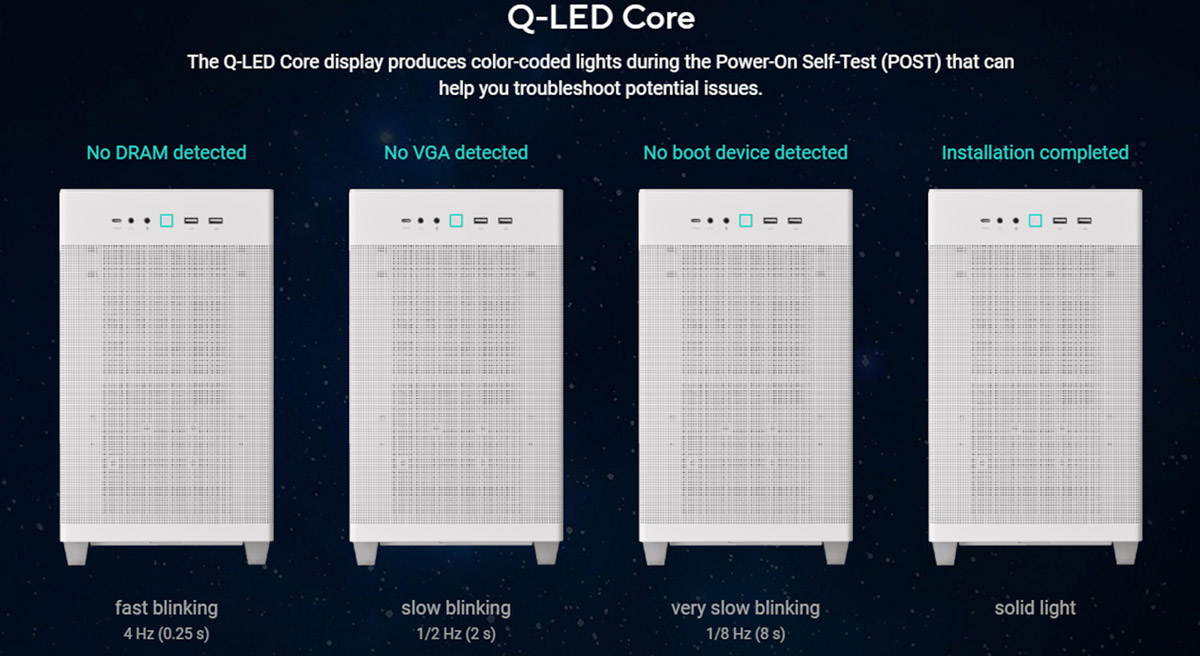

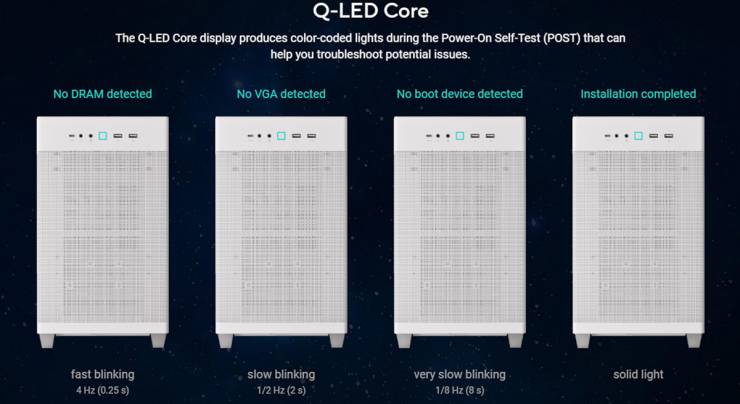

Замість звичних діагностичних індикаторів виробник використав технологію Q-LED Core, яка за допомогою миготіння індикатора кнопки живлення проінформує користувача про те, на якому етапі виникла проблема із проходженням Power-On Self-Test (POST).

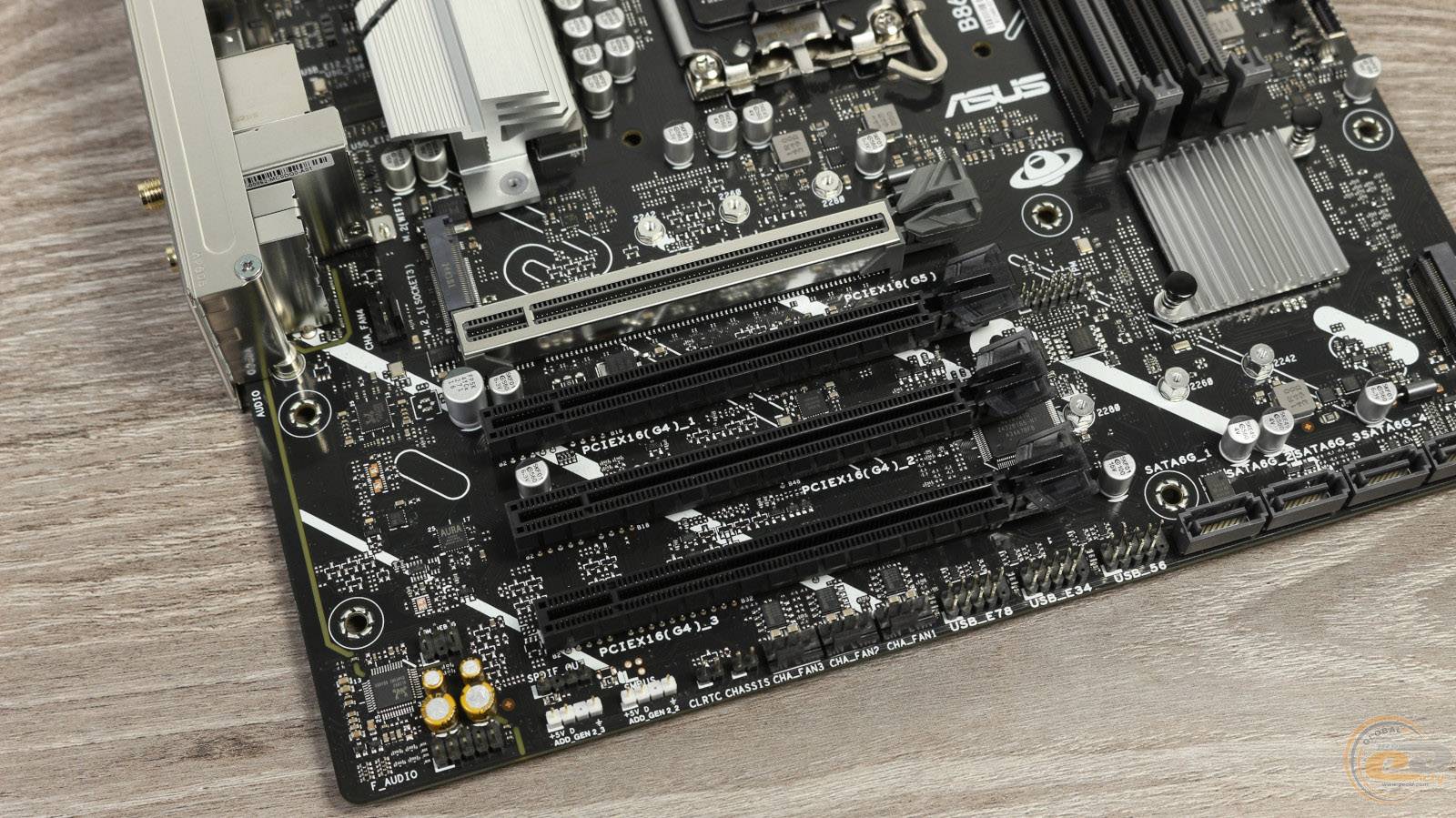

ASUS B860M MAX GAMING AX для розширення функціональності пропонує користувачу чотири слоти:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x4);
3. PCI Express 4.0 x16 (x1);
4. PCI Express 4.0 x16 (x1).

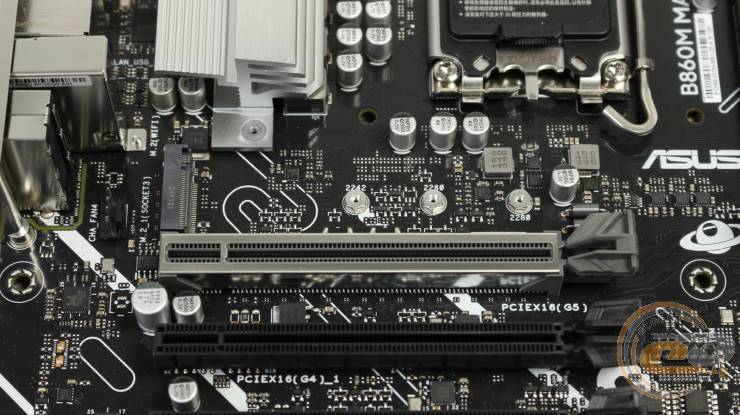

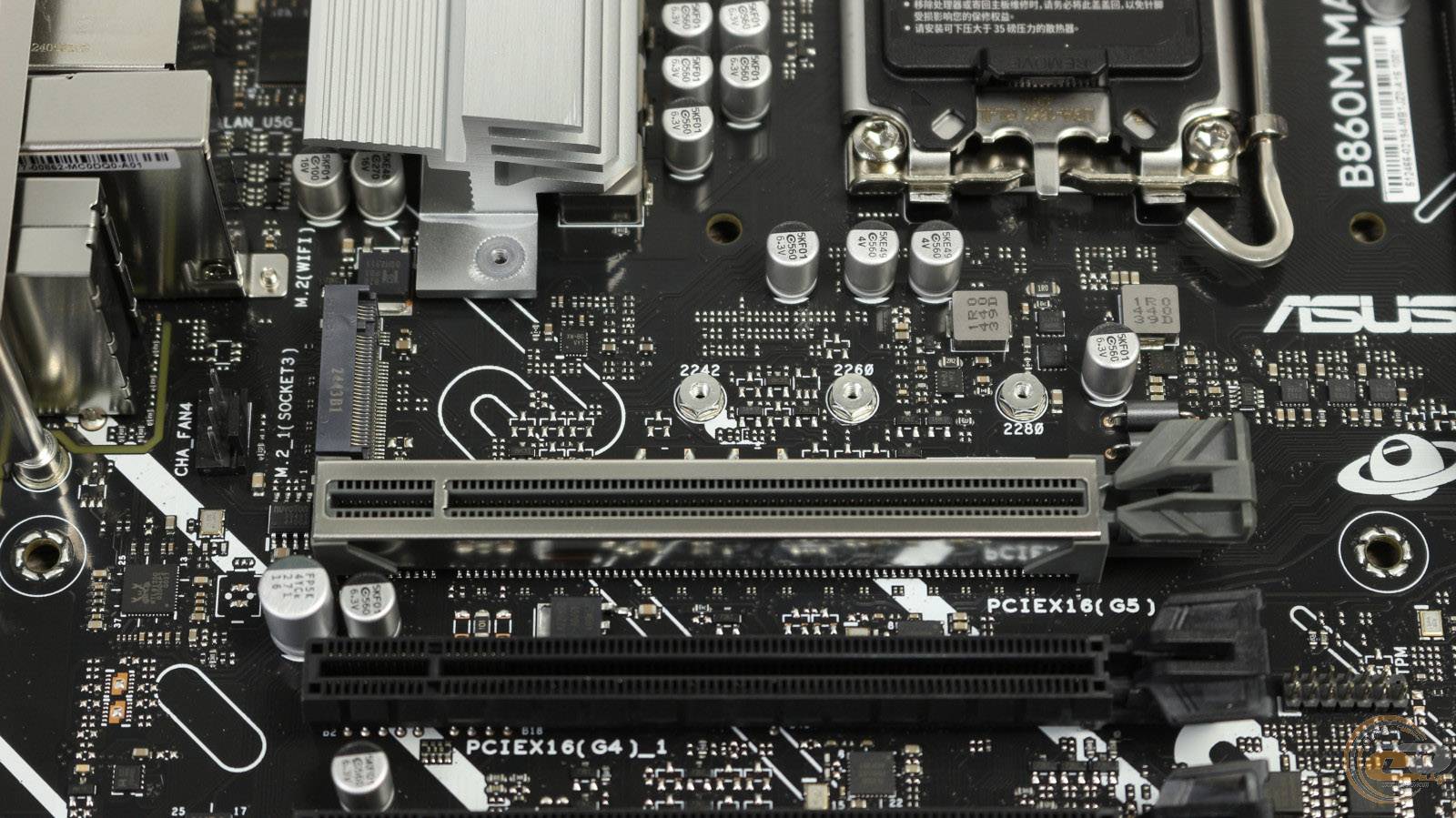

Верхній слот традиційно підсилений металевим кожухом SafeSlot та отримав 16 ліній стандарту PCIe 5.0. Усі інші слоти підключені до чипсету та використовують лінії PCI Express 4.0.

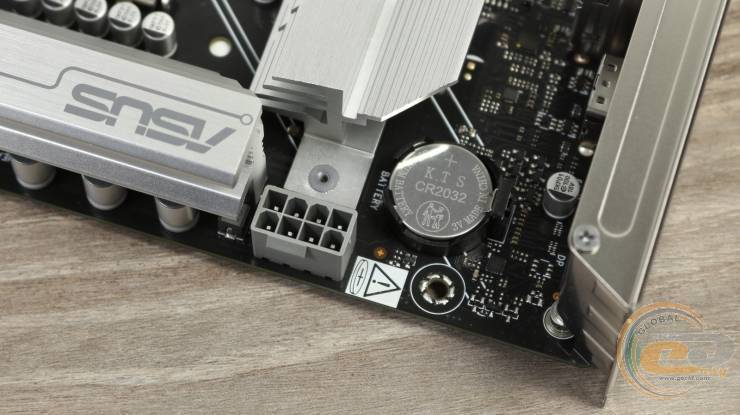

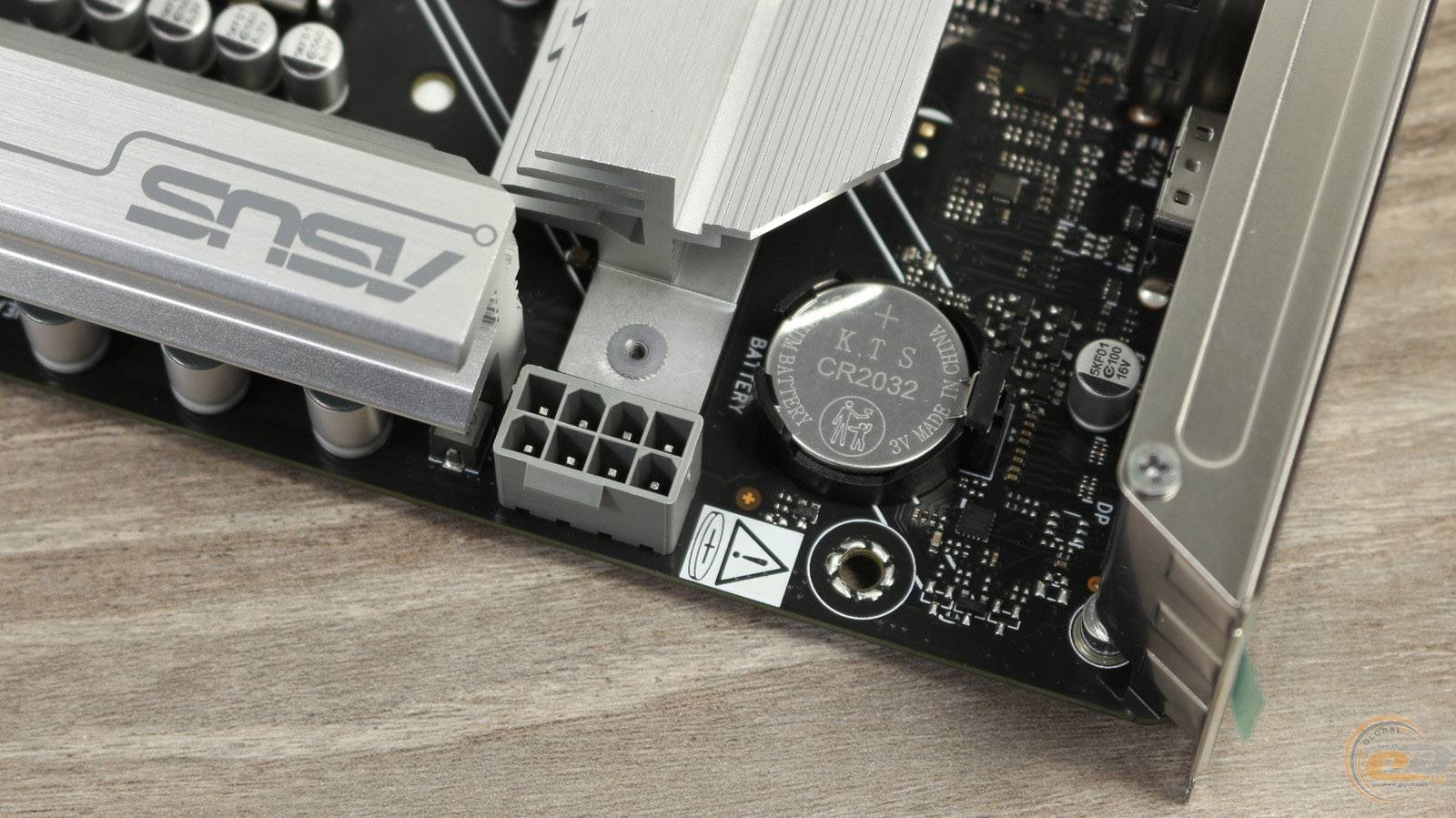

Батарейка CMOS розмістилися поруч з роз’ємом живлення процесора, тому швидкий доступ до неї у користувача буде завжди.

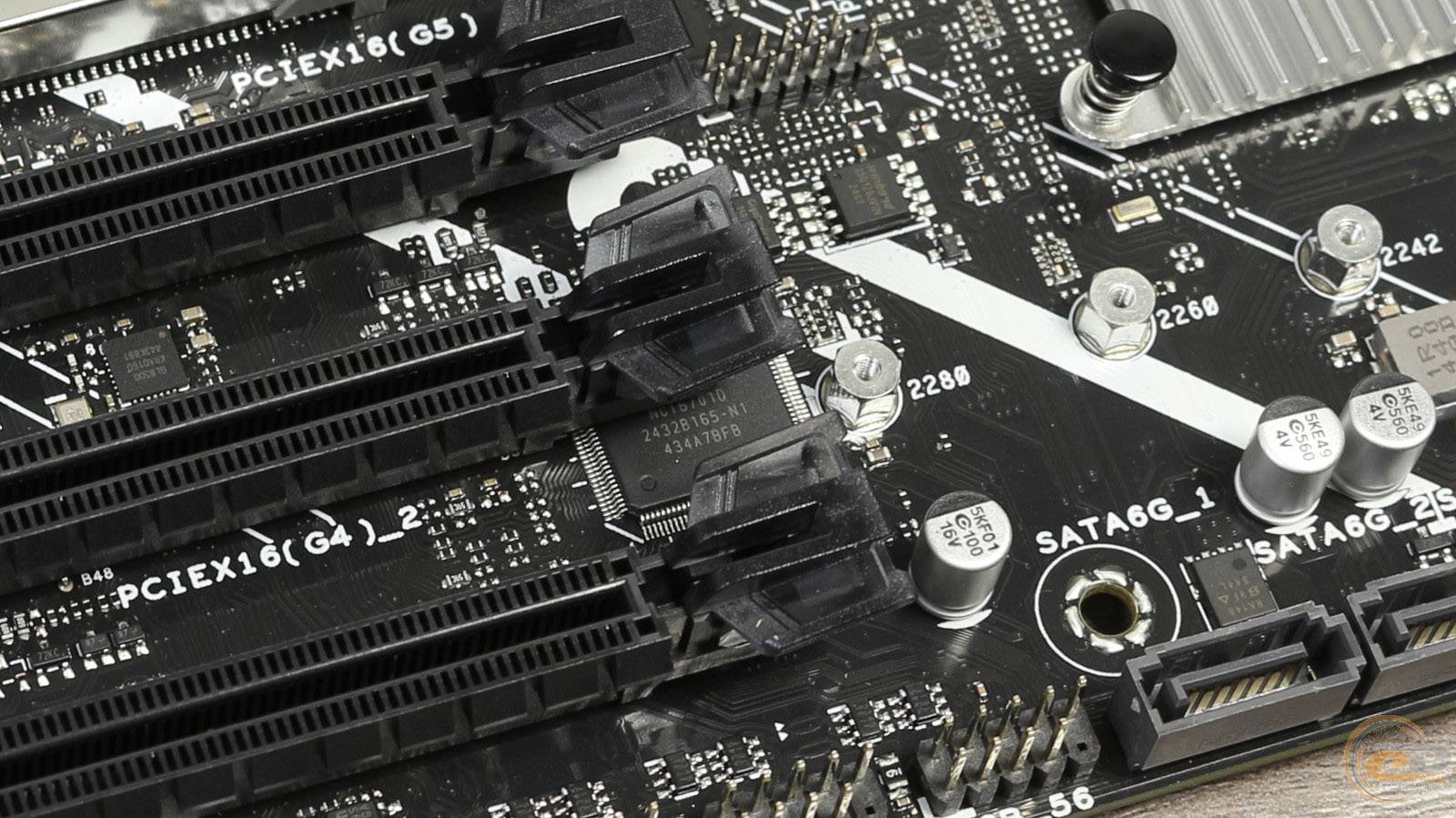

ASUS B860M MAX GAMING AX оснащена трьома слотами для M.2-накопичувачів.

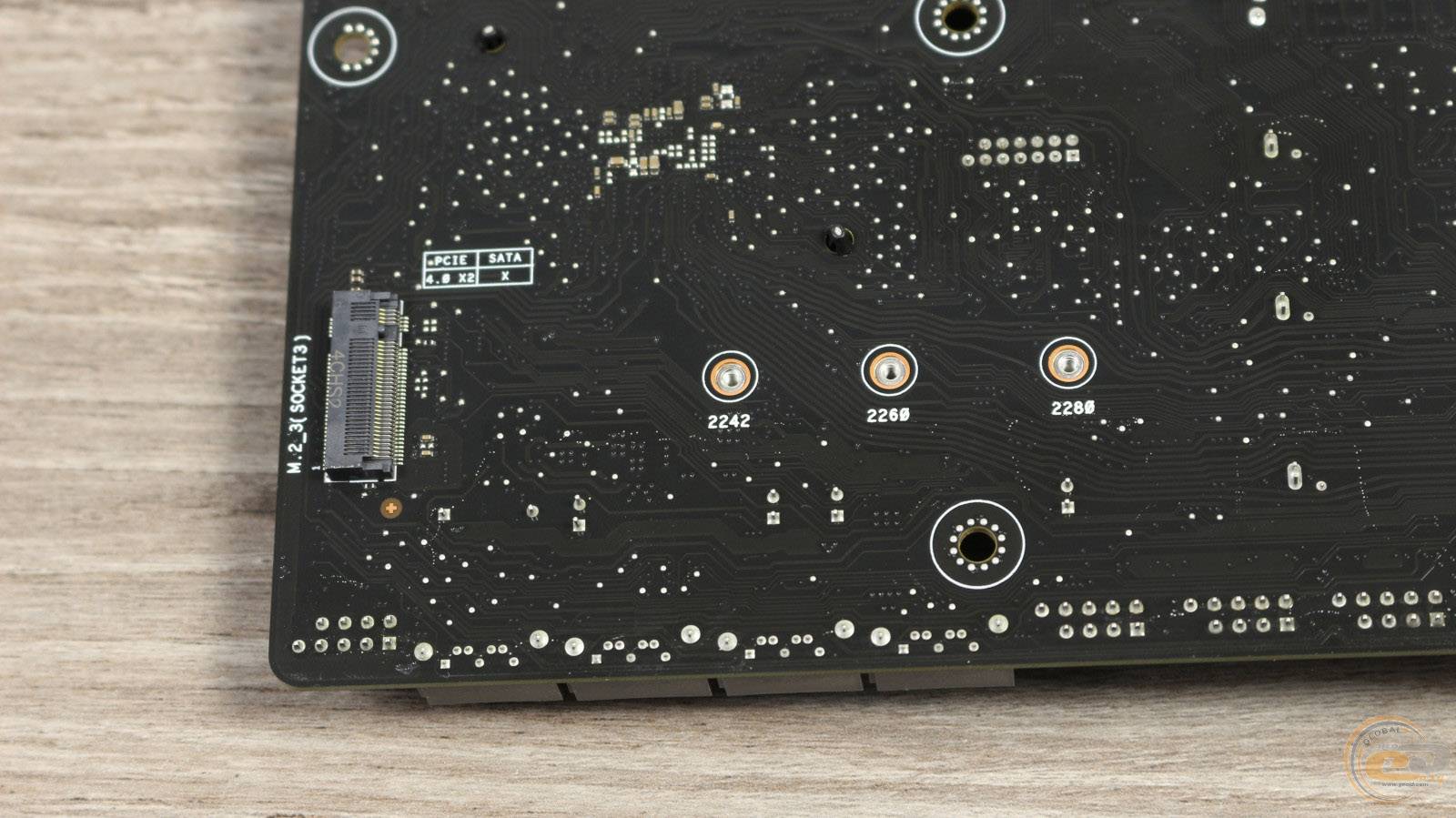

У такому ціновому сегменті приємно бачити, що верхній слот підтримує режим PCIe 5.0 x4. При цьому бічний працює у режимі PCIe 4.0 x4, а той, що розміщений на звороті плати максимально може задіяти лише дві лінії PCIe 4.0.

Про охолодження високошвидкісних накопичувачів користувачу доведеться подбати власноруч, бо радіатори тут відсутні.

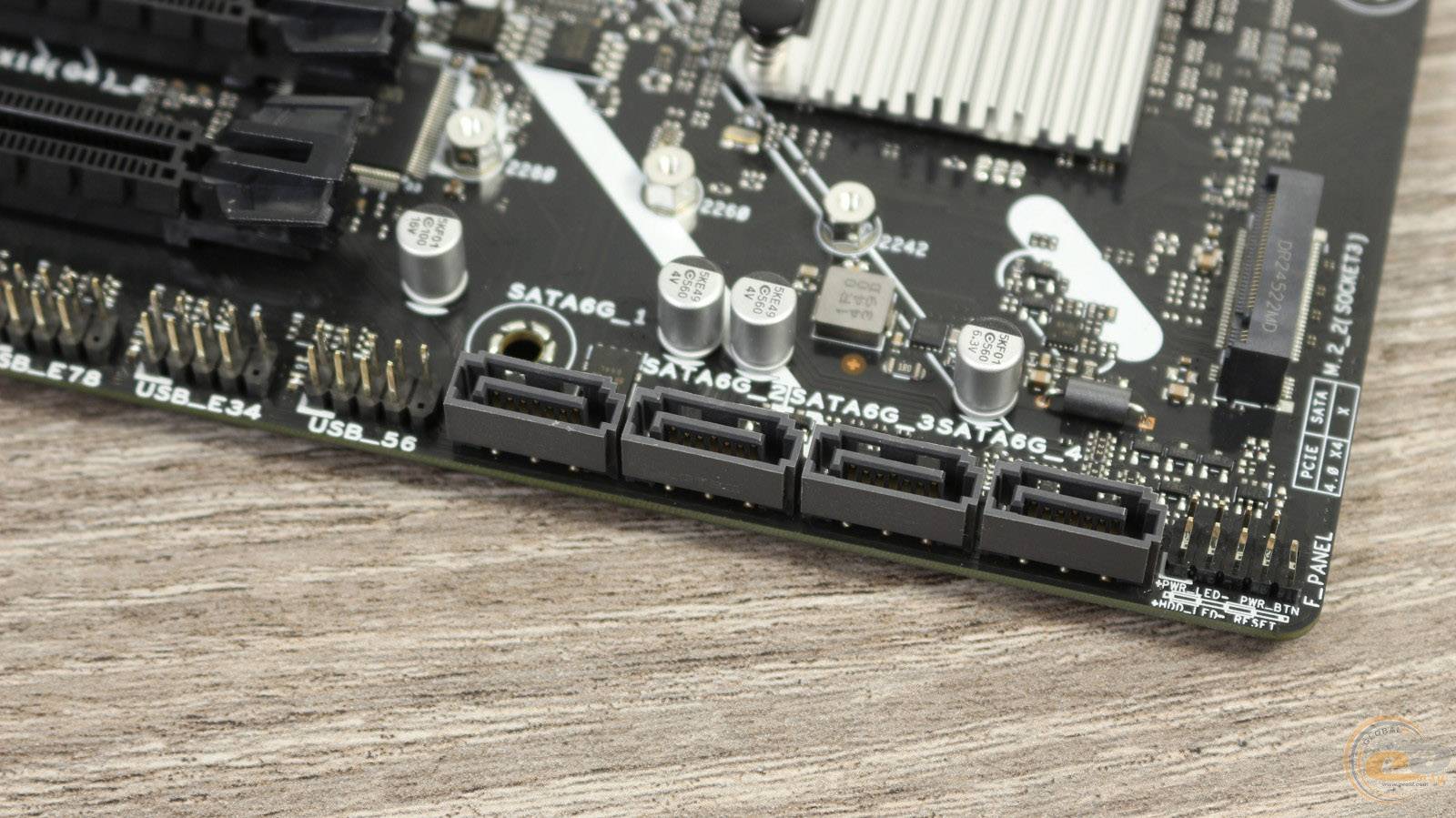

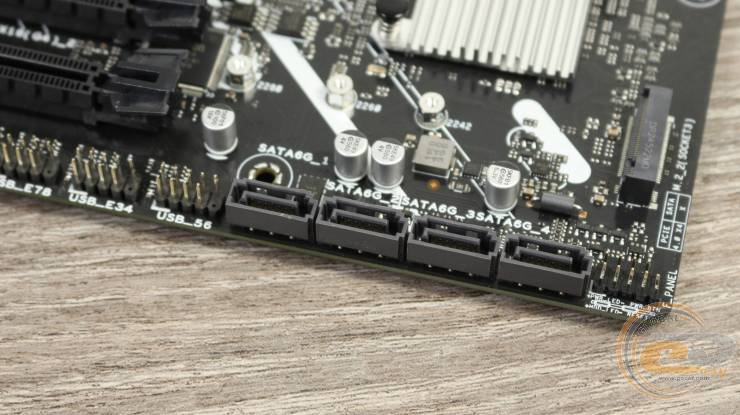

За потреби дискова підсистема може бути доповнена користувачем за допомогою чотирьох роз’ємів SATA 6 Гбіт/с, про які йшлося трохи вище.

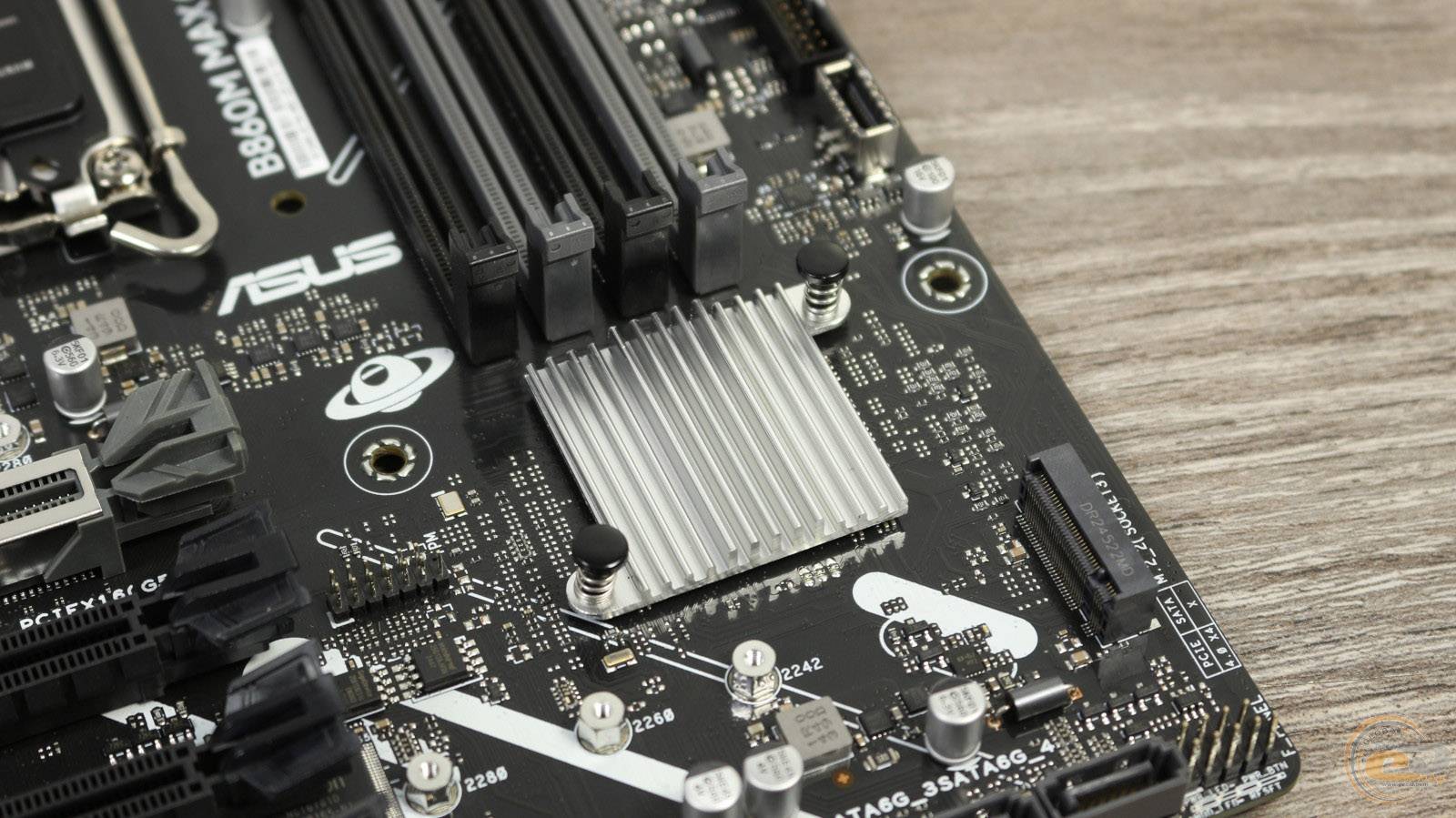

До системи пасивного охолодження ASUS B860M MAX GAMING AX увійшли: радіатор на чипсеті та два алюмінієвих радіатори на елементах підсистеми живлення.

При навантаженні тестами 125-ватного 14-ядерного Intel Core Ultra 5 245K за температури навколишнього середовища 22°С ми зафіксували на цій материнській платі наступні температурні значення елементів:

• радіатор охолодження чипсета — 38°C;
• верхній радіатор охолодження елементів підсистеми живлення — 37°C;
• боковий радіатор охолодження елементів підсистеми живлення — 38°C;
• дроселі зверху — 40°C;
• дроселі збоку — 40°C.

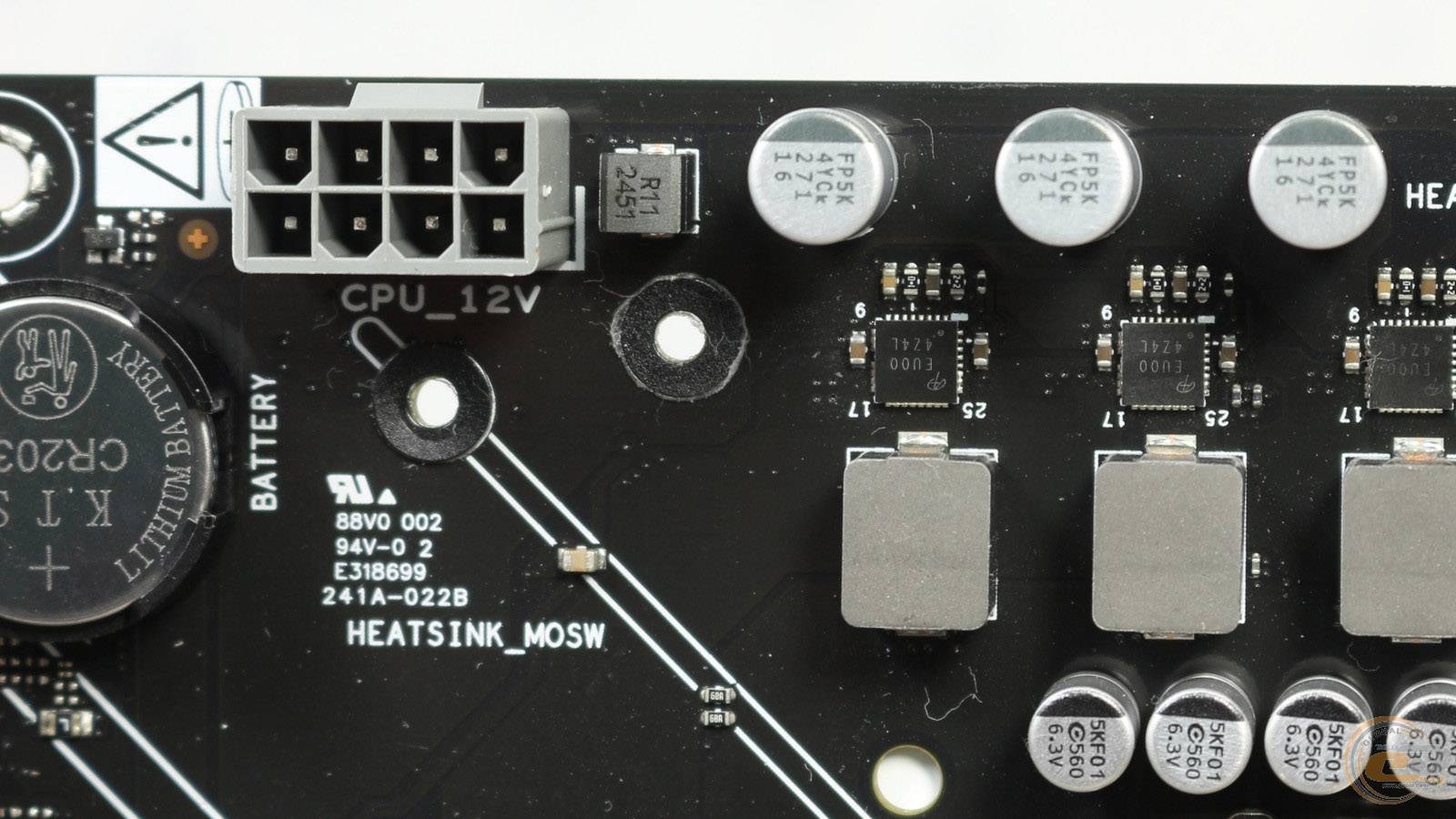

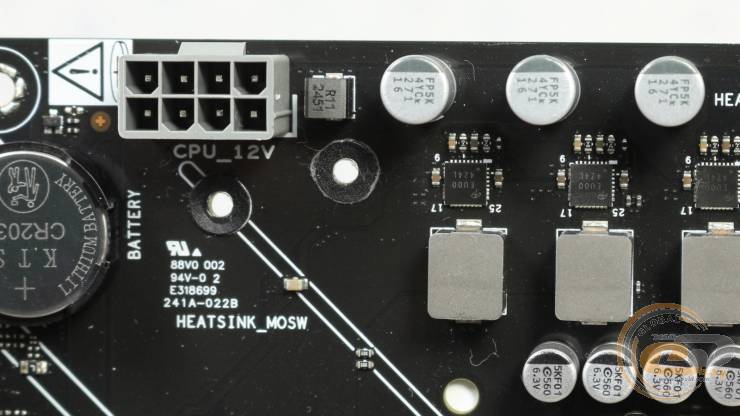

За живлення процесора відповідає один 8-контактний роз'єм ATX12V.

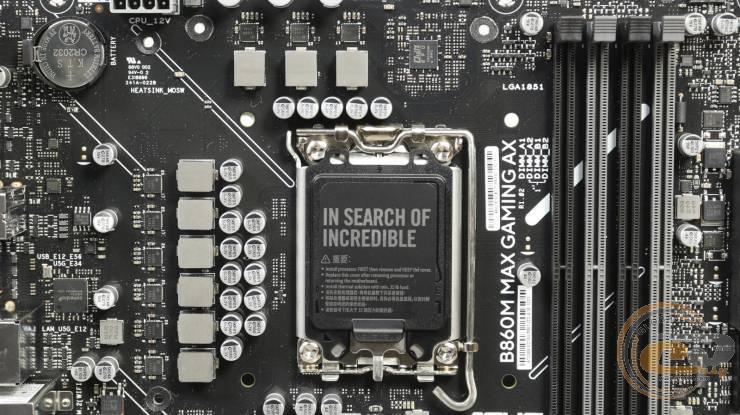

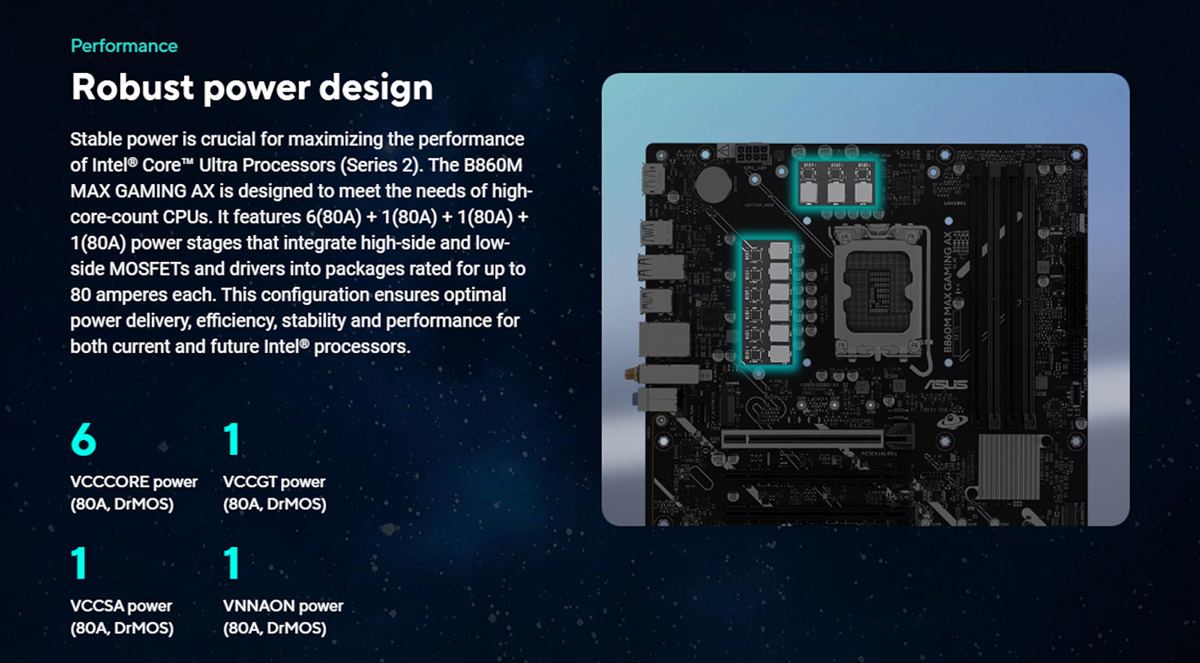

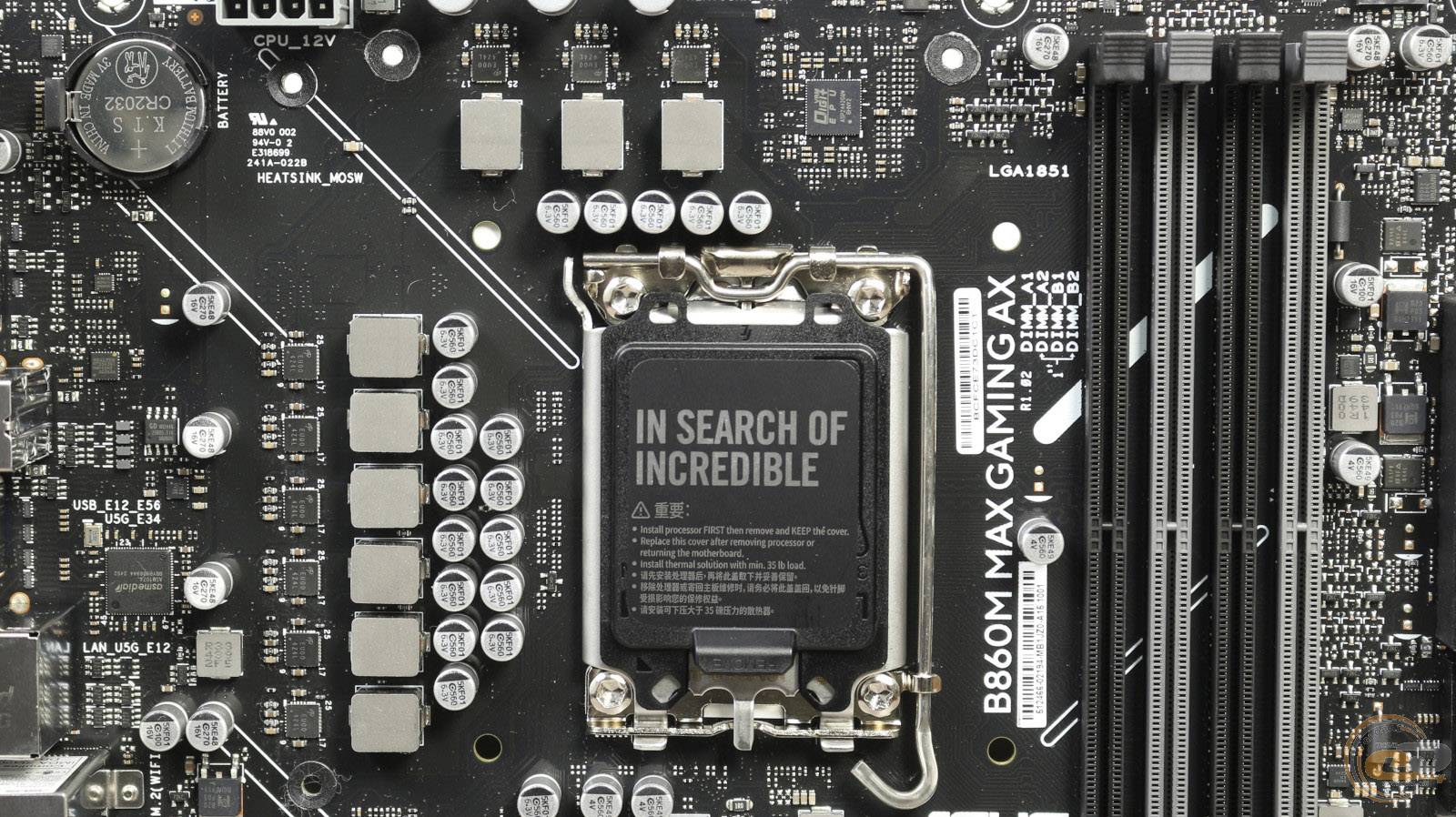

ASUS B860M MAX GAMING AX отримала 6 (80 А) + 1 (80 А) + 1 (80 А) + 1 (80 А)-фазну схему живлення.

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів, а також дев’яти мікросхем Alpha and Omega Semiconductor AOZ53071QI (80 А).

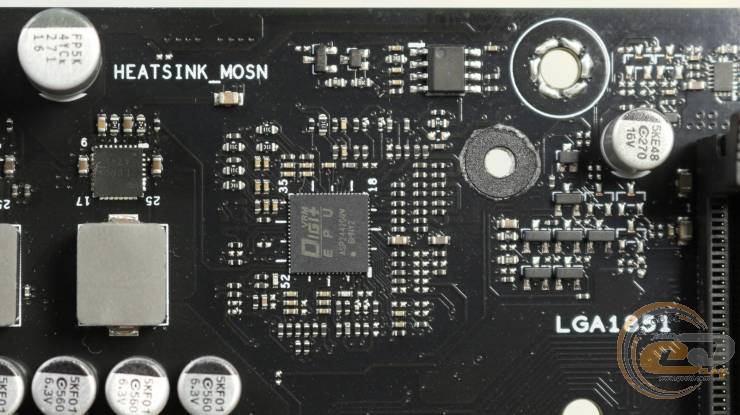

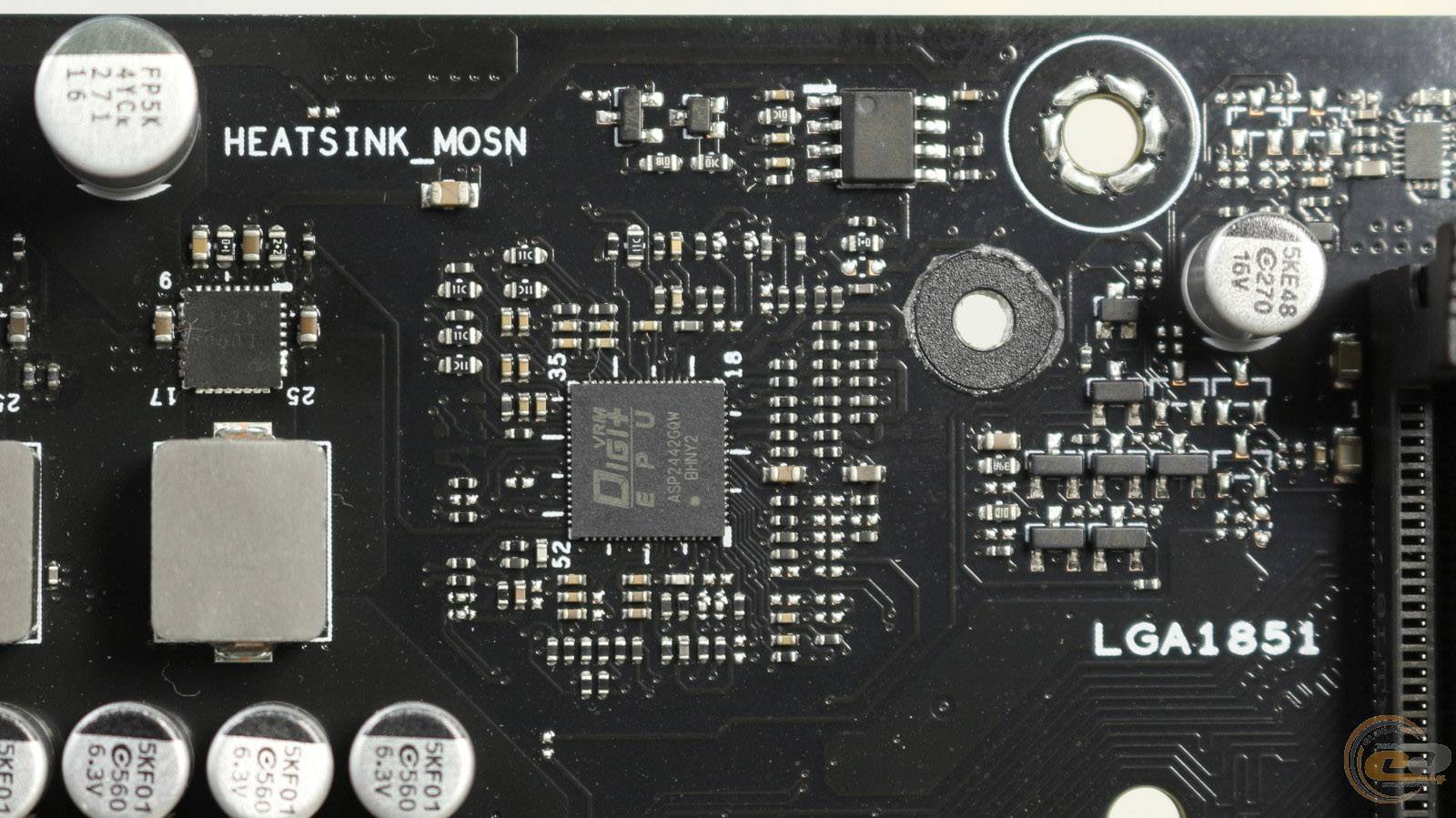

Підсистема живлення процесорних ядер керується ШІМ-контролером Digi+ ASP2442GQW.

Мультиконтролер на платі представлений мікросхемою NUVOTON NCT6701D.

Підтримку мережевих з'єднань забезпечує LAN-контролер Realtek RTL8125D, здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с.

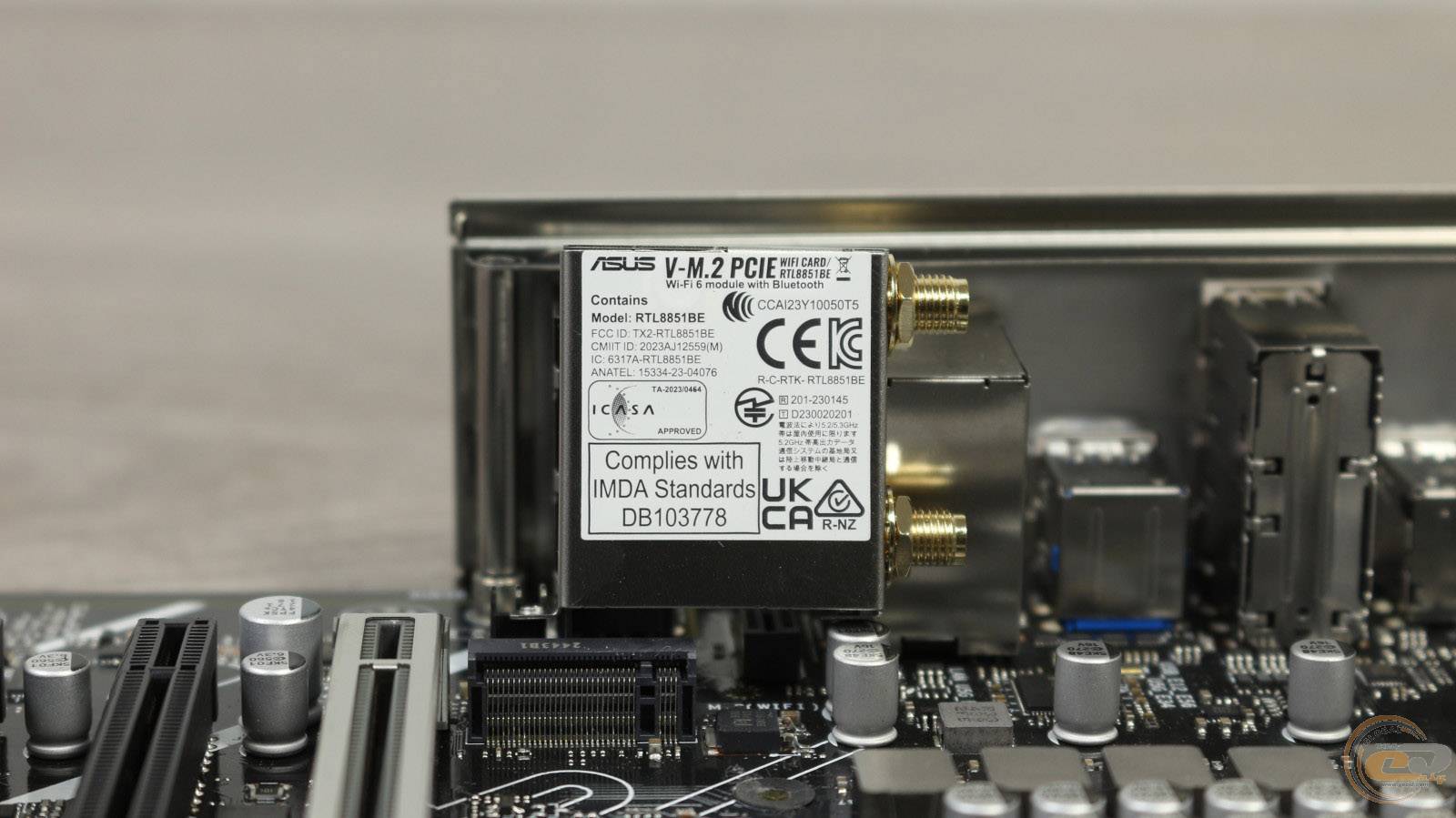

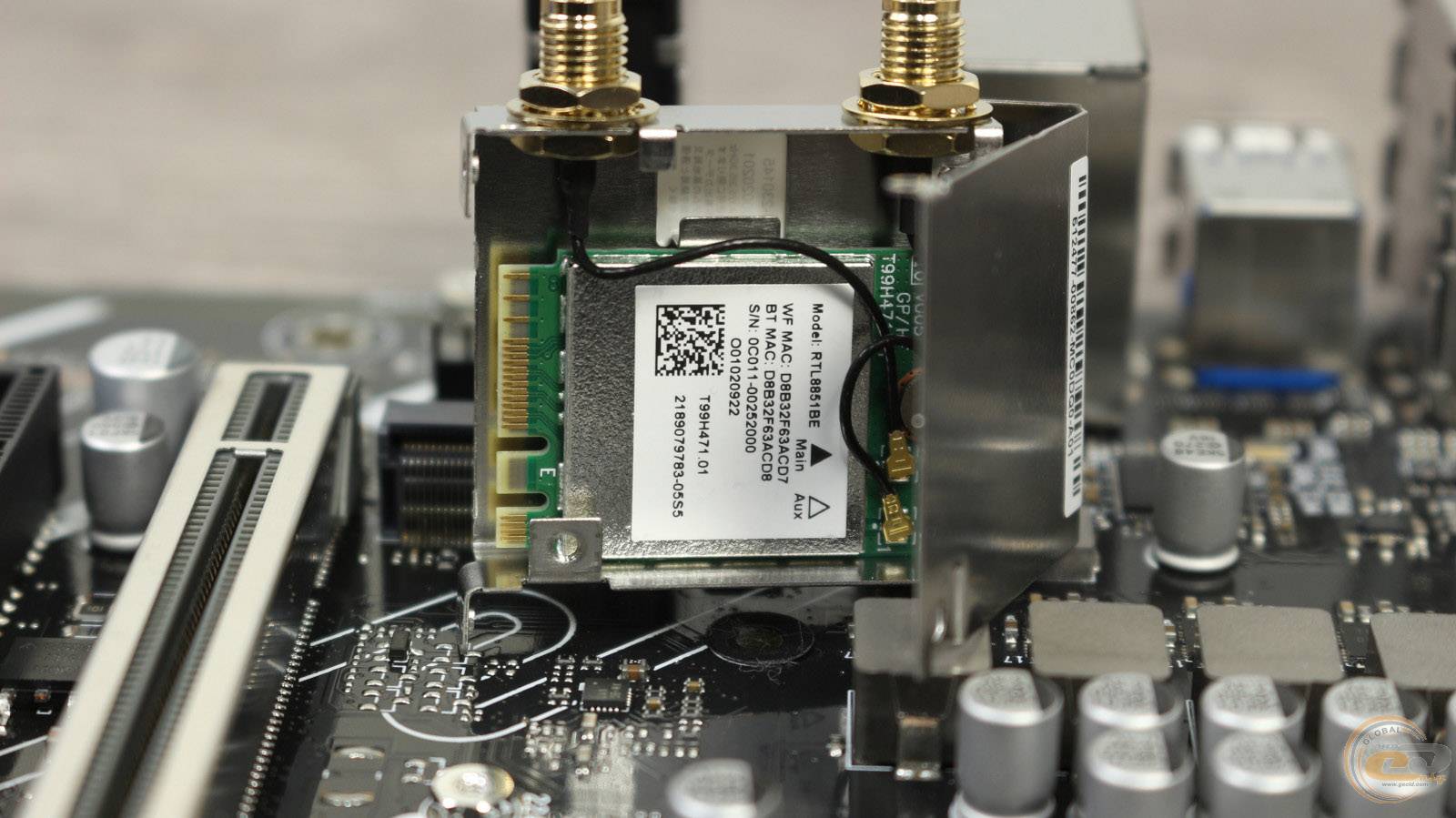

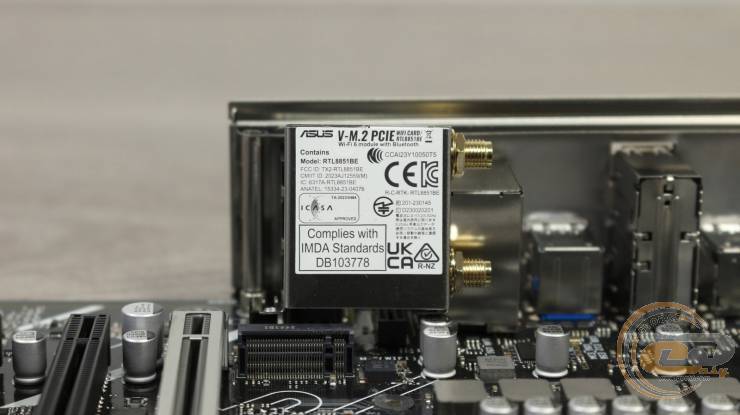

За роботу Wi-Fi стандарту 6 та Bluetooth 5.4 відповідає Realtek 8851BE (модель: RTL8851BE). Він підтримує два частотні діапазони — 2.4 та 5 ГГц та дозволяє отримати пропускну здатність до 1,2 ГБіт/с.

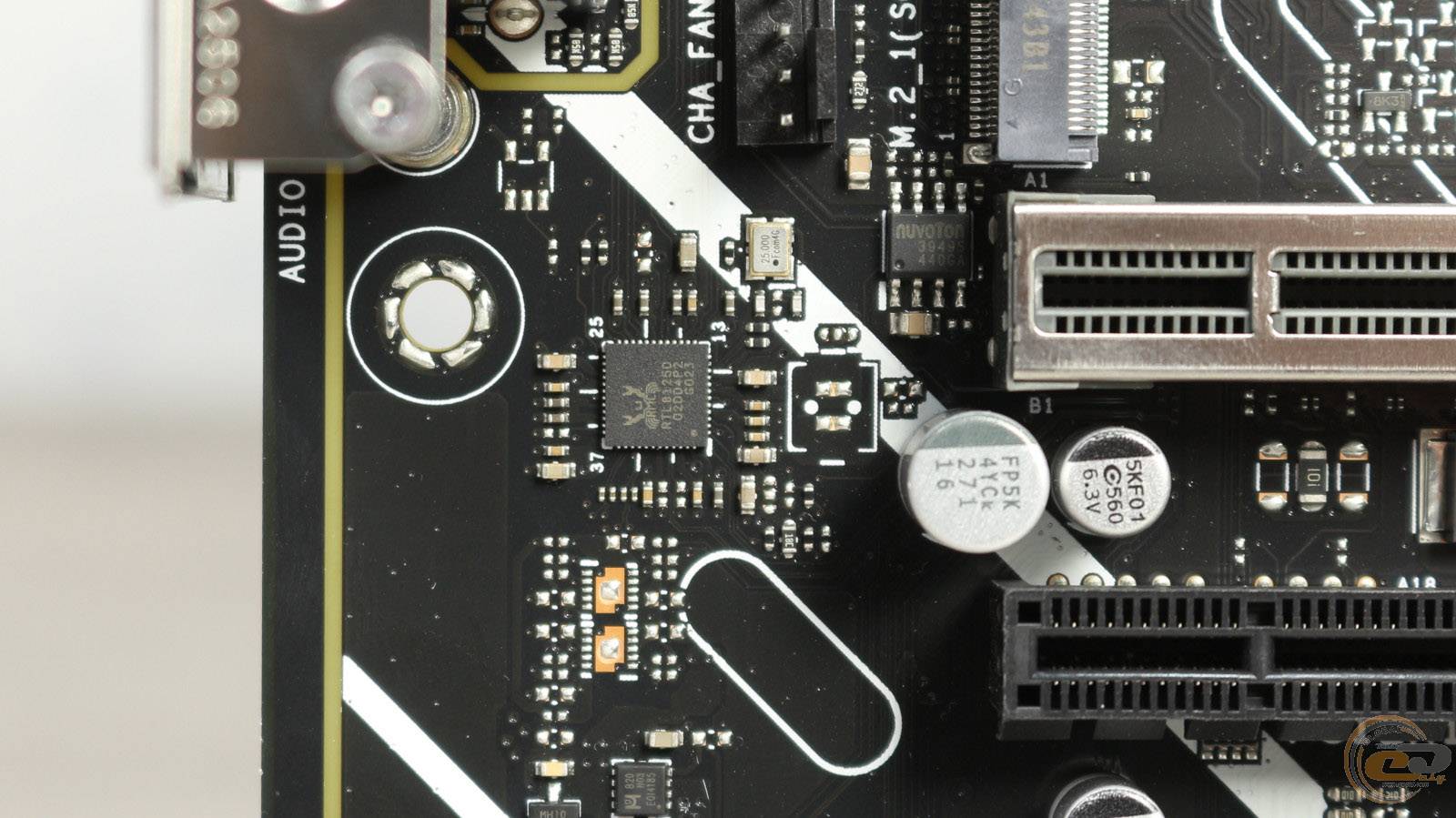

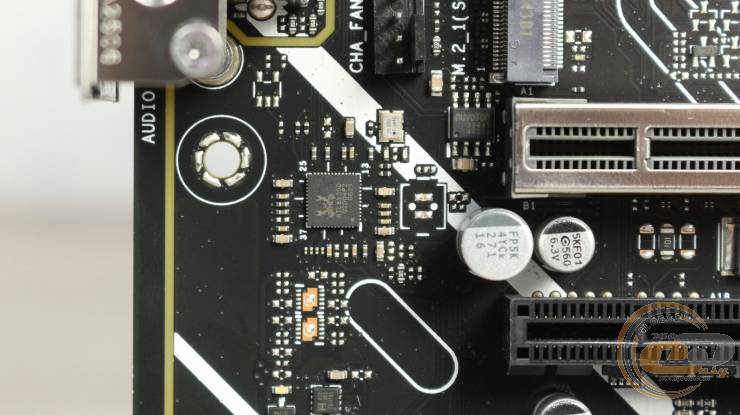

Зона аудіо відокремлена від основної частини текстоліту і представлена 7,1-канальним HDA-кодеком Realtek ALC897 та високоякісними аудіоконденсаторами. Щоб уникнути перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека.

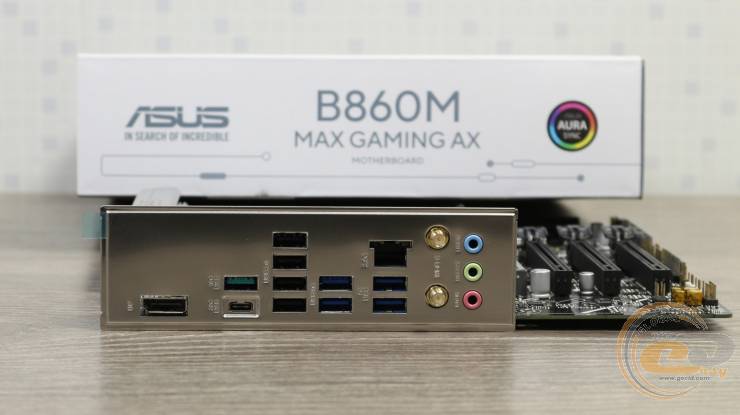

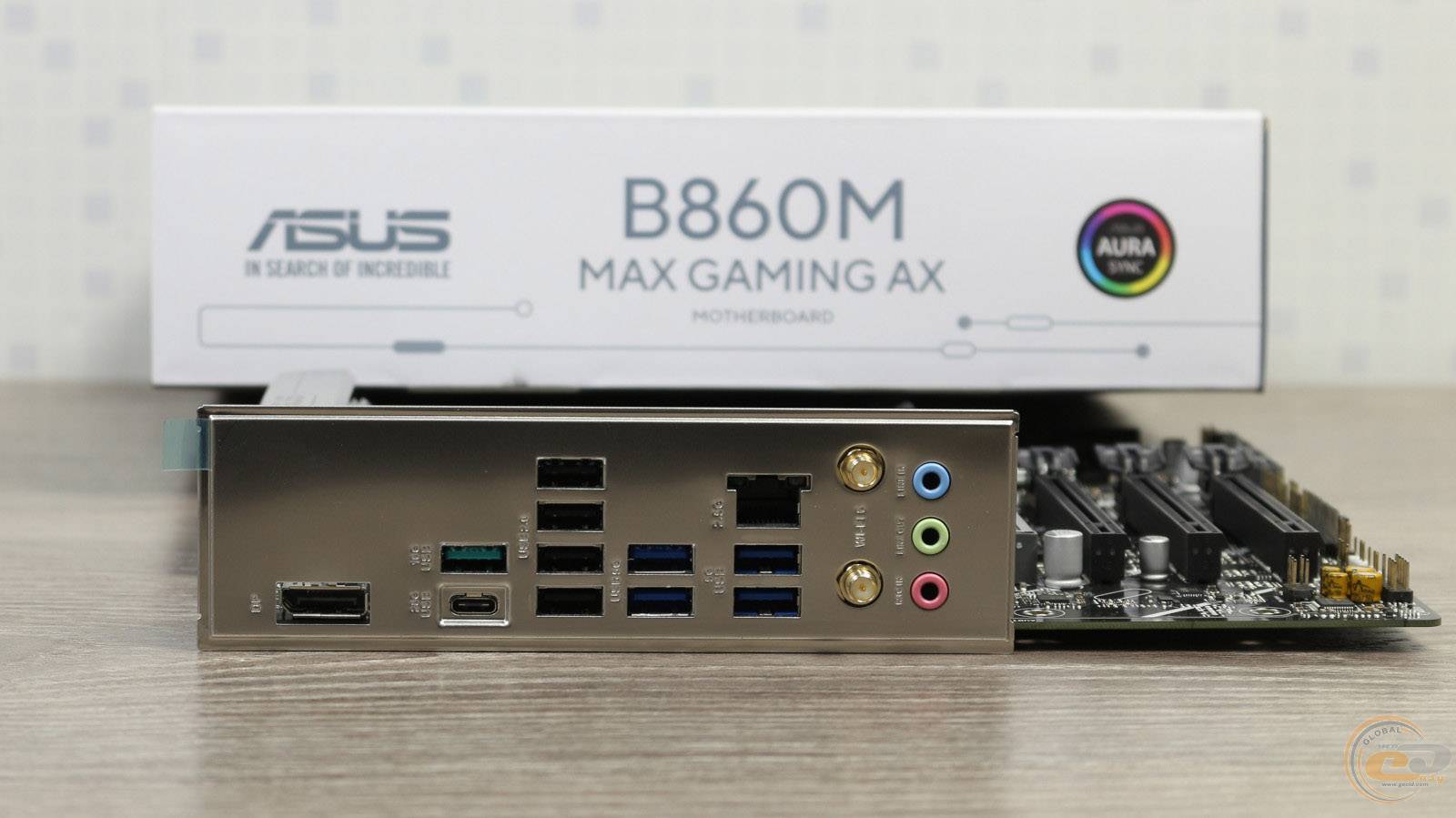

Інтерфейсна панель ASUS B860M MAX GAMING AX оснащена наступними портами:

• 1 x DisplayPort 1.4;
• 1 x USB 3.2 Gen 2x2 (Type-C) (з підтримкою виведення зображення);
• 1 x USB 3.2 Gen 2 (Type-A);
• 4 x USB 2.0;
• 4 x USB 3.2 Gen 1 (Type-A);
• 1 x RJ45;
• 2 x конектори антен Wi-Fi;
• 3 x аудіопорти.

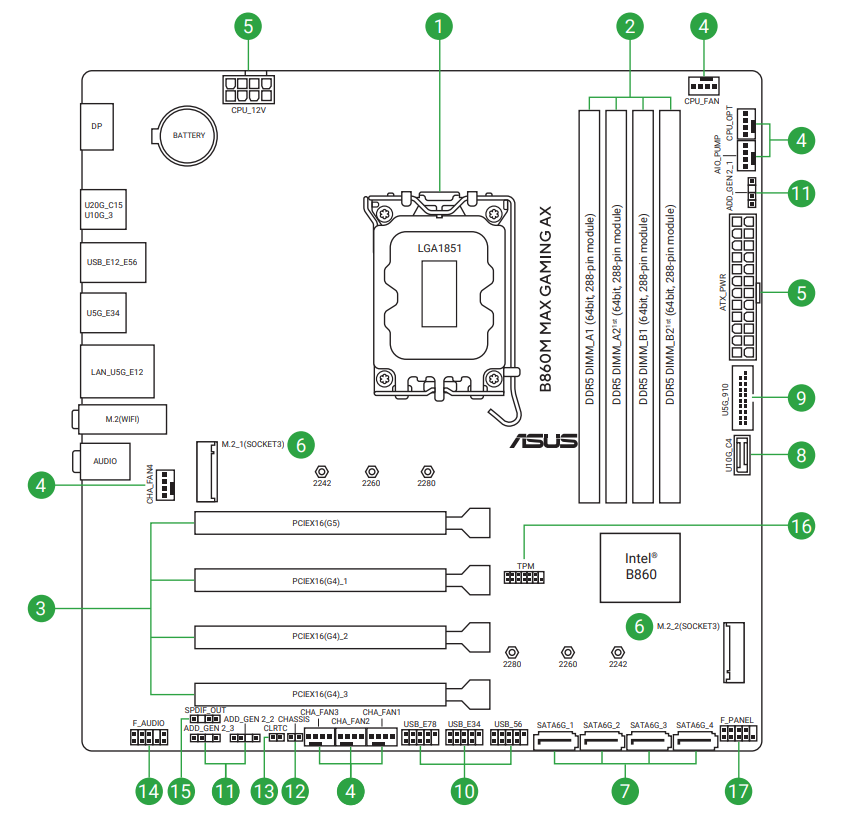

Для реалізації активного охолодження комплектуючих на платі наявні сім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості (позначені цифрою 4 на схемі). Два з них слугують для системи охолодження CPU, один призначений для під’єднання помпи РСО, а чотири інших — для корпусних вентиляторів.

UEFI BIOS

ASUS B860M MAX GAMING AX отримала завантажувач на основі графічного інтерфейсу UEFI. Він пропонує два основних сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками.

Для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

У нижньому куті праворуч присутній пункт «Q-Dashboard», що надає користувачу схематичний огляд усіх підключених до материнської плати пристроїв.

Частоти процесора і пам’яті, та можливості розгону

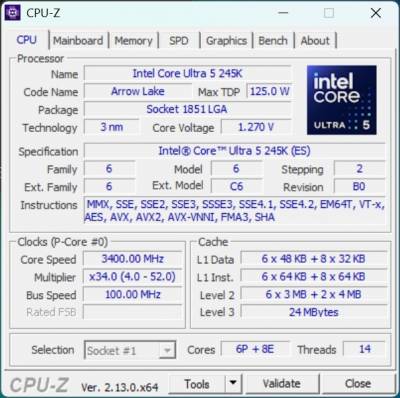

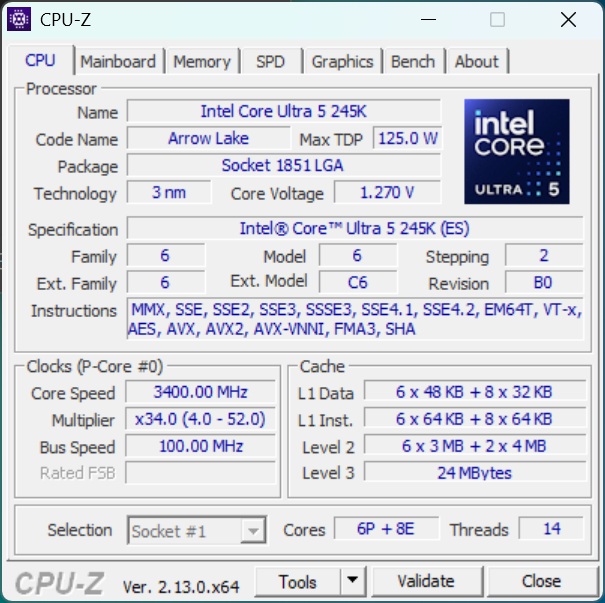

Мінімальна частота тестового процесора Intel Core Ultra 5 245K у простої складала 3,4 ГГц.

Під час стрес-тесту CPU-Z Stress Test частота його шести високопродуктивних ядер зростала до 5 ГГц за напруги 1,35 В.

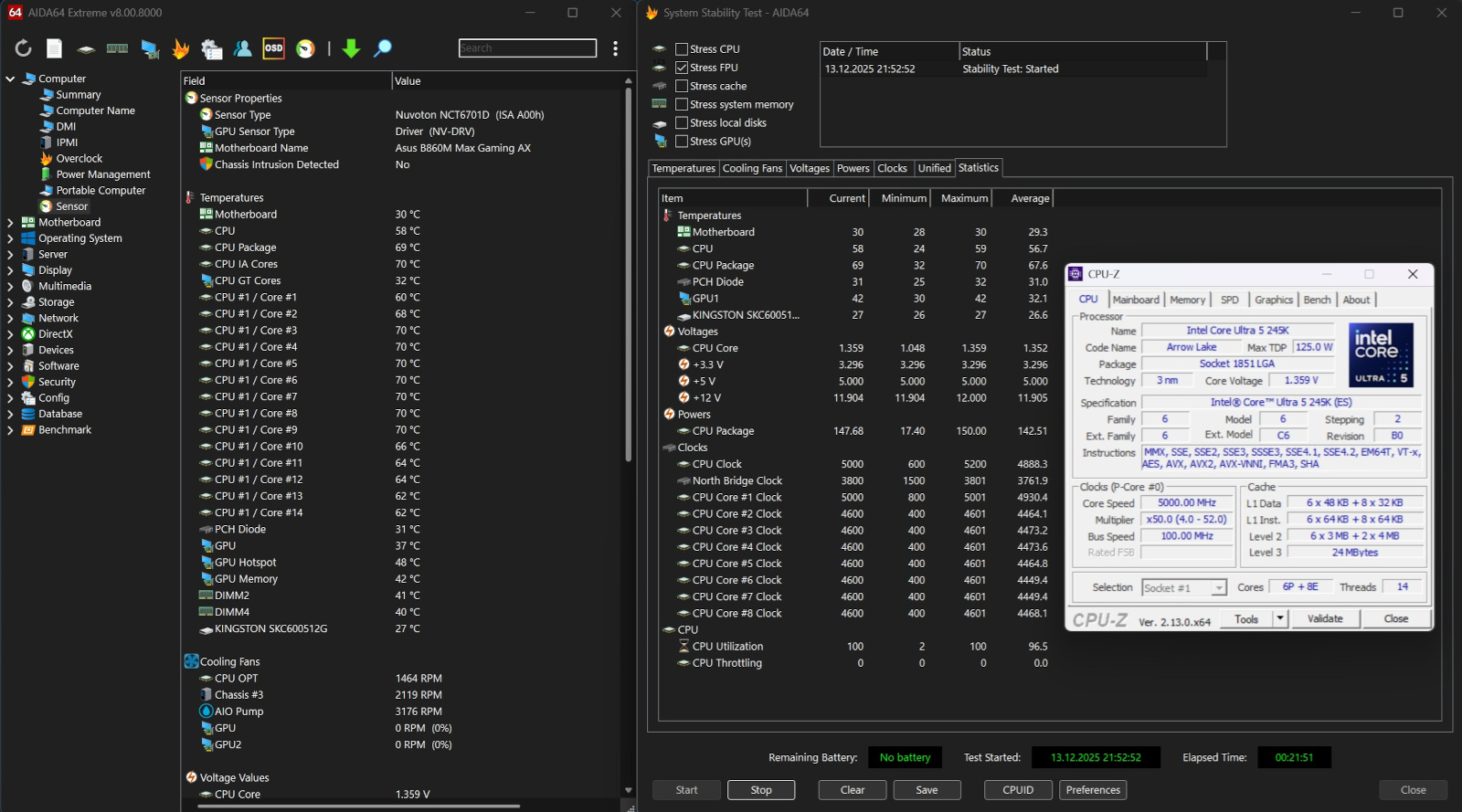

У більш вимогливому тесті Stress FPU у ПЗ AIDA64 за напруги 1,359 В частота високопродуктивних ядер становила 5 ГГц, а енергоефективних — 4,6 ГГц. Температура процесора у такому сценарії тестування не перевищувала 70°C та й тротлінг не спостерігався. При цьому його максимальне споживання доходило до 150 Вт.

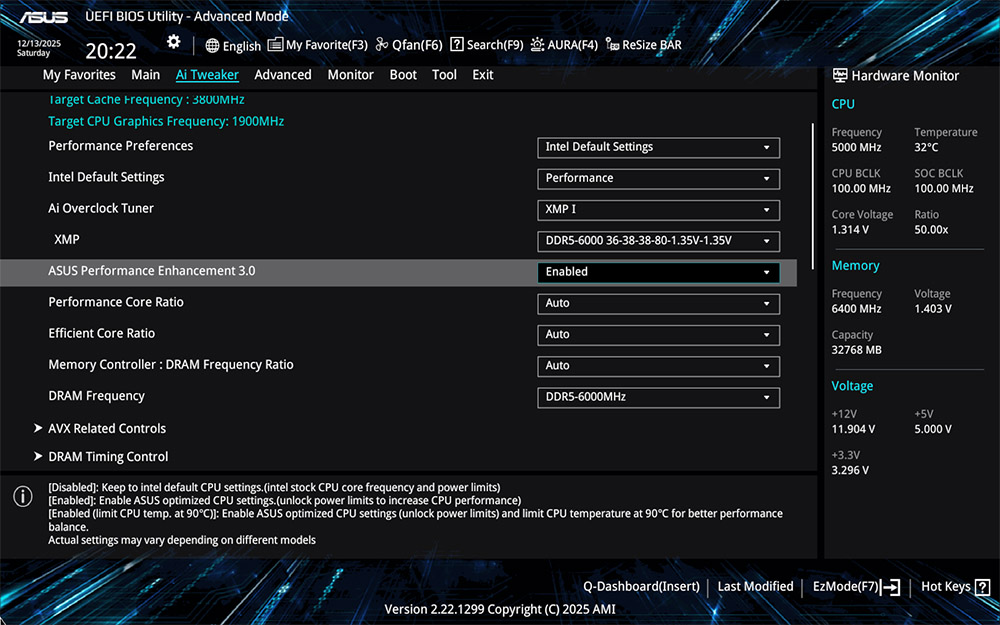

Оскільки чипсет Intel B860 позбавлений можливості розгону процесора, єдиним варіантом збільшення загальної швидкодії залишилась активація ASUS Performance Enhancement 3.0 у BIOS материнської плати.

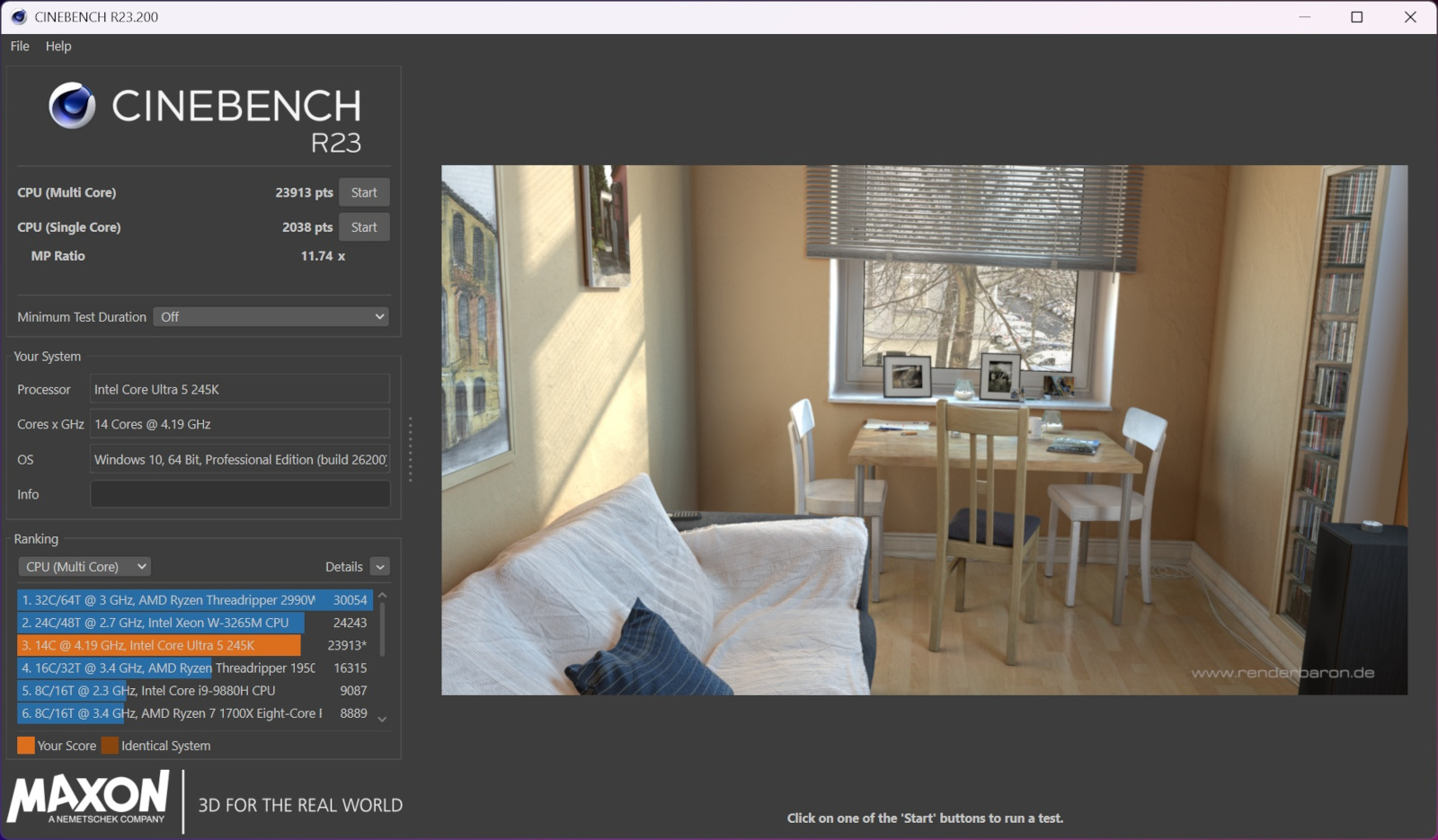

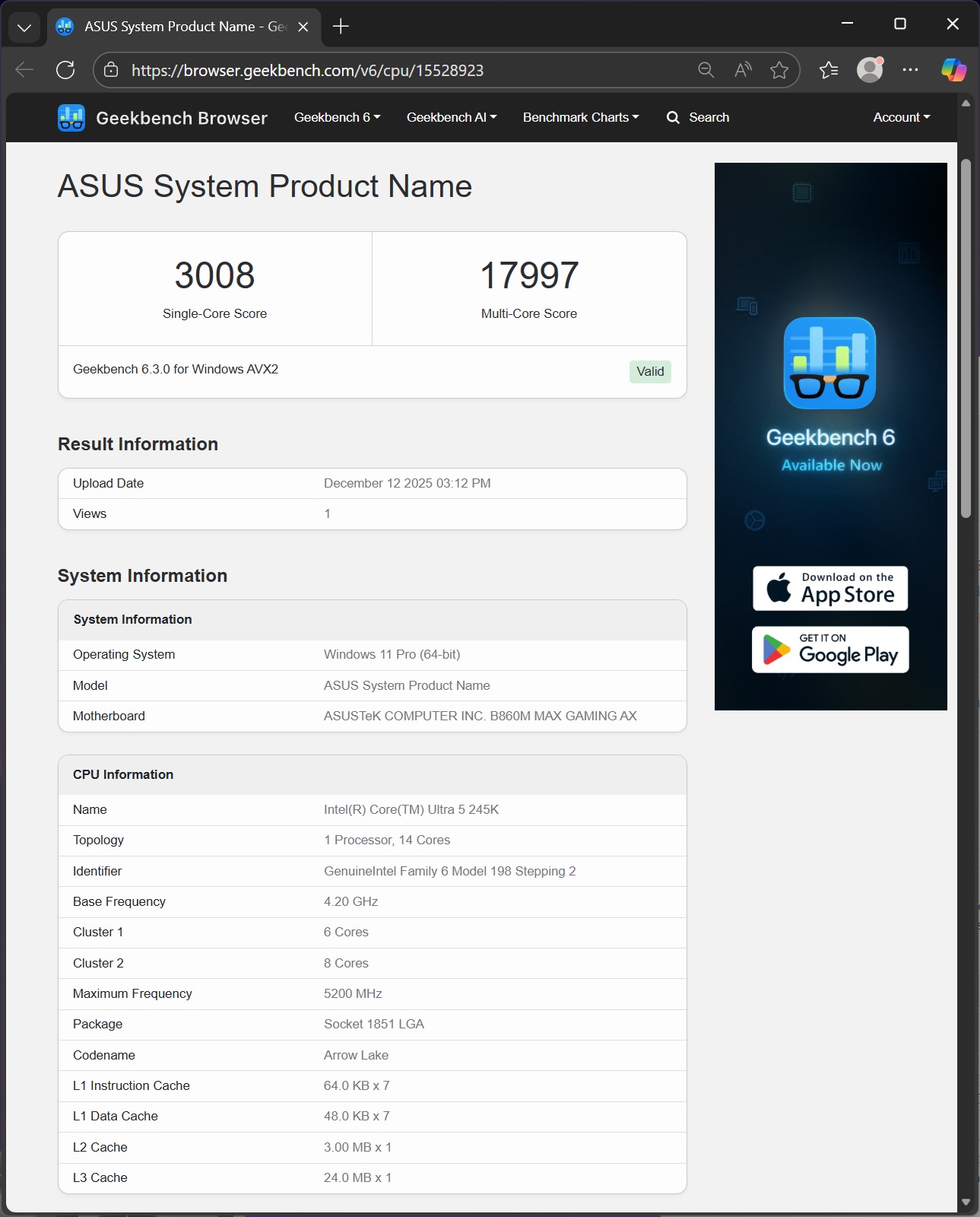

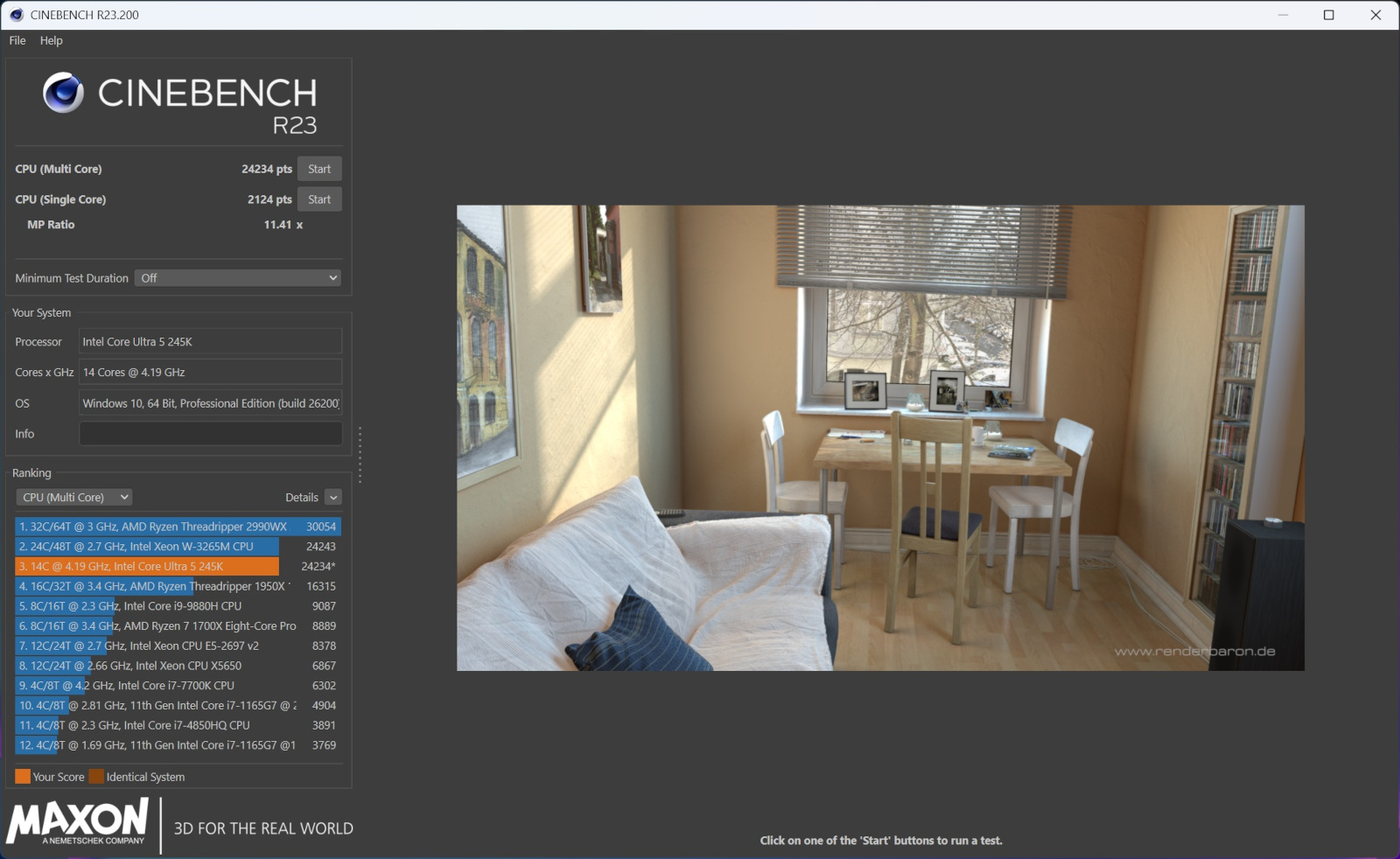

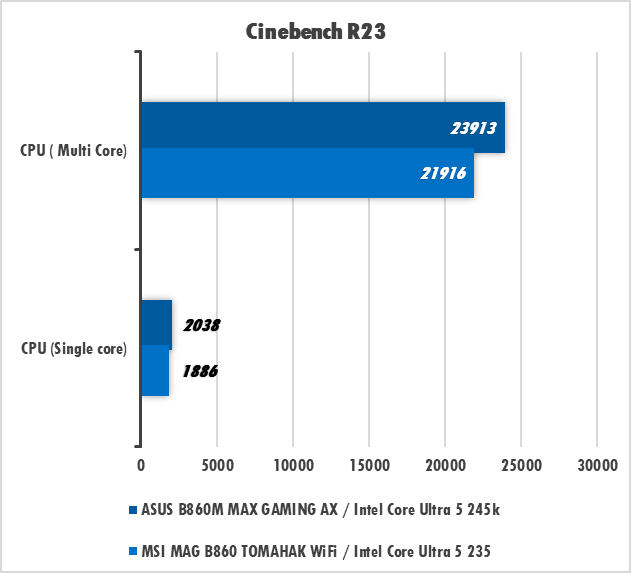

Спочатку пропонуємо вам ознайомитись з показниками, отриманими у Cinebench R23 та Geekbench 6 до нашої «оптимізації».

У Cinebench R23 результати в одноядерному та мультиядерному тесті стали кращими на 4% та 1% відповідно.

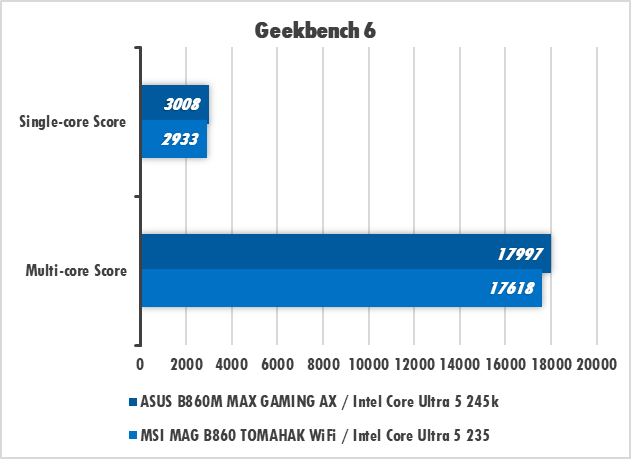

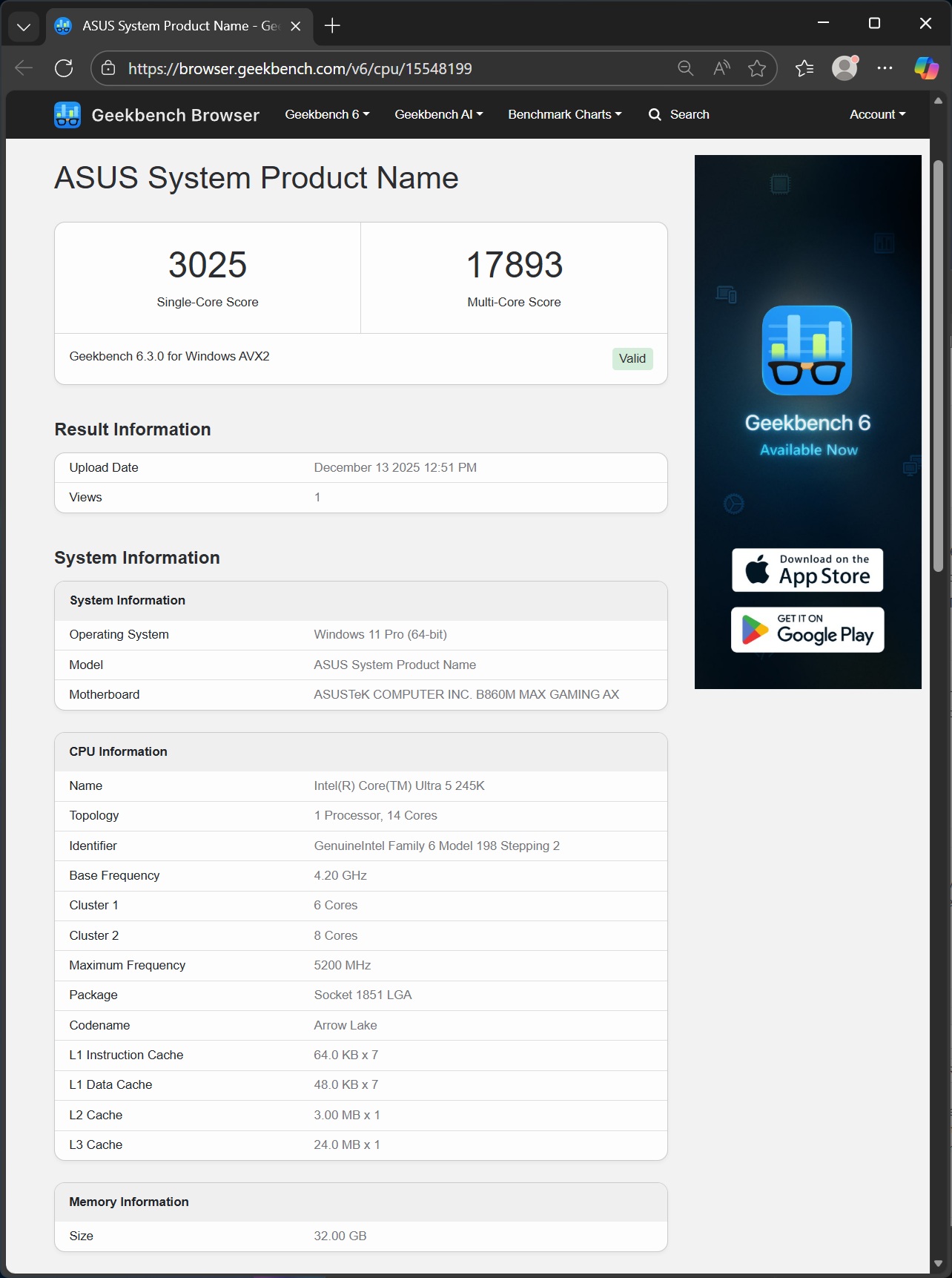

Geekbench 6 більш стримано відреагував на оновлені налаштування роботи процесора, залишивши значення отриманого приросту продуктивності на рівні похибки.

KF560C40BBAK2-32 у режимі XMP-профілю DDR5-6000 МТ/с

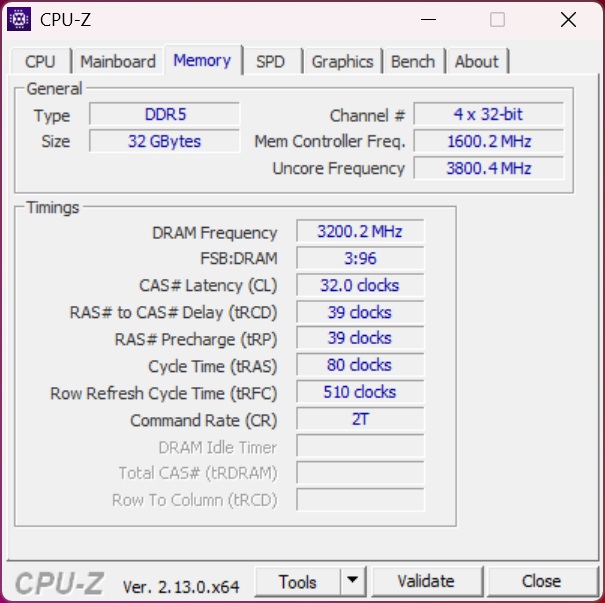

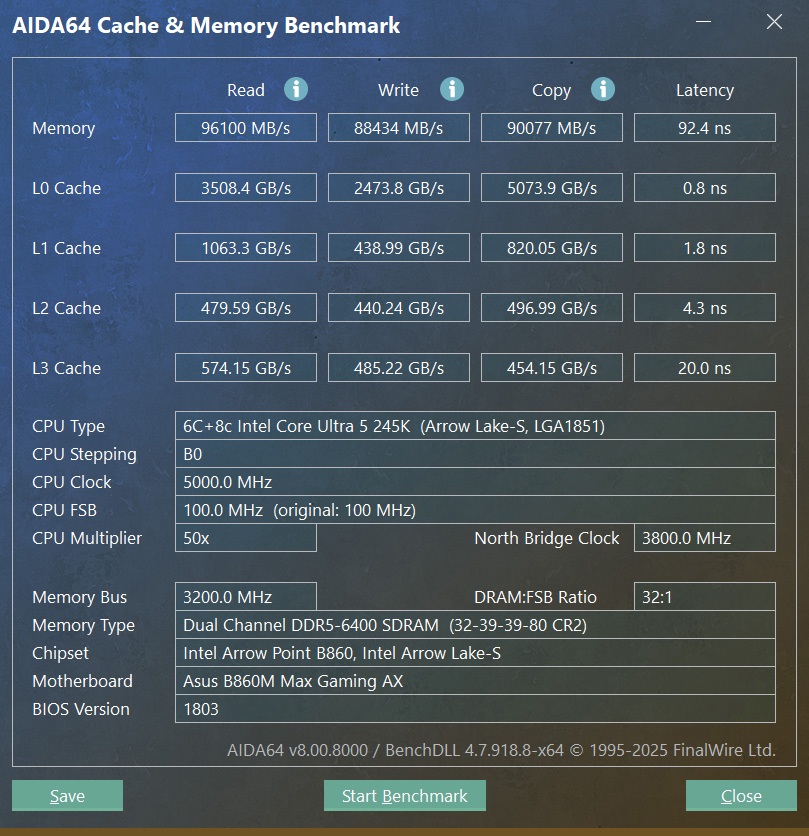

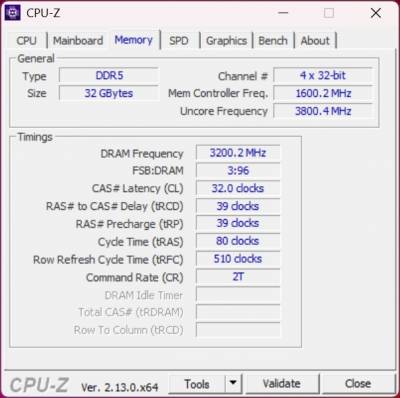

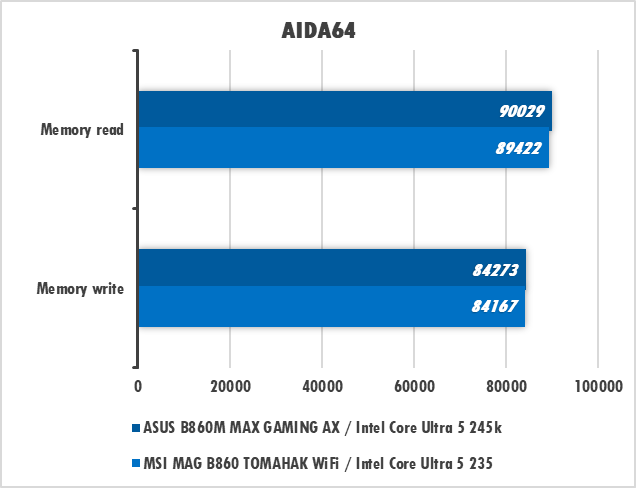

Тепер розглянемо можливості розгону оперативної пам’яті. Комплект ОЗП 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) вдалося запустити на 6400 МТ/с після зміни таймінгів 32-39-39-80 та збільшення напруги до 1,4 В

Тестування

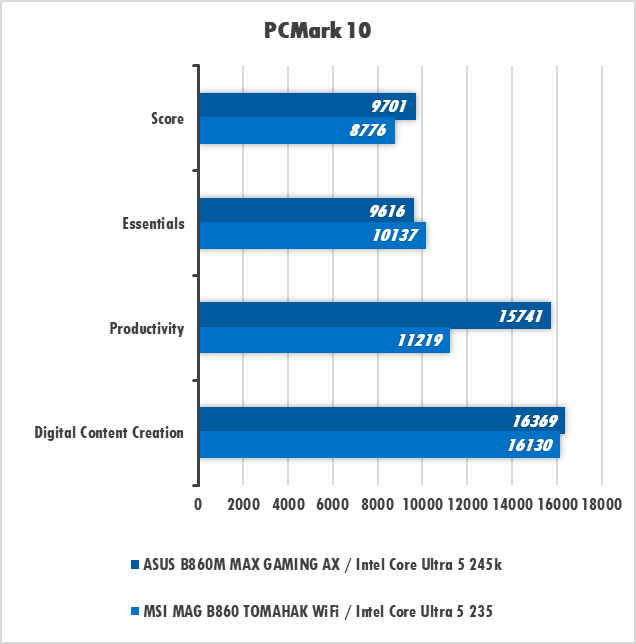

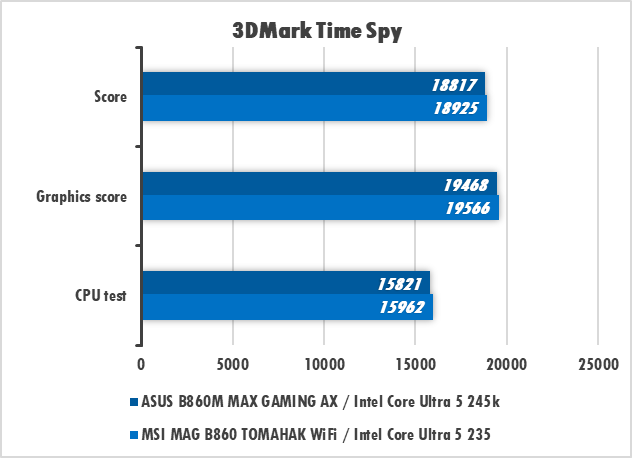

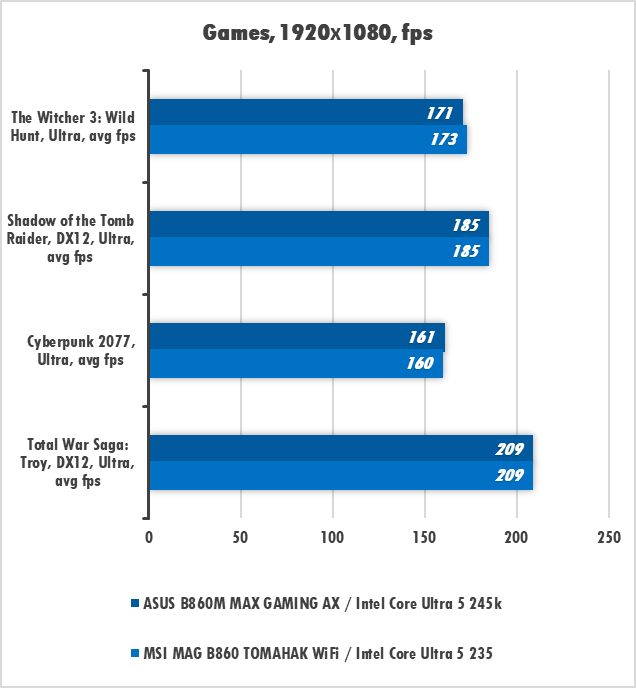

Для перевірки можливостей материнської плати ASUS B860M MAX GAMING AX ми задіяли наступне обладнання:

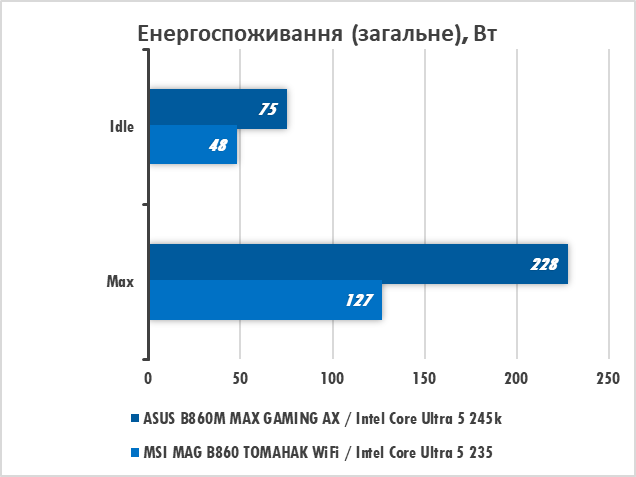

Система з материнською платою ASUS B860M MAX GAMING AX працювала стабільно та без проблем пройшла вищезазначені тести.

Тестування звукового тракту на основі кодека Realtek ALC897

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 48 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.00,  -0.02	Відмінно
Рівень шуму, дБ(А)	-85.1	Добре
Динамічний діапазон, дБ(А)	85.1	Добре
Гармонійні викривлення, %	0.0015	Відмінно
Інтермодуляційне викривлення + шум, %	0.016	Дуже добре
Взаємопроникнення каналів, дБ	-82.7	Дуже добре
Інтермодуляції на 10 кГц, %	0.015	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.00,  -0.02	Відмінно
Рівень шуму, дБ(А)	-85.5	Добре
Динамічний діапазон, дБ(А)	85.3	Добре
Гармонійні викривлення, %	0.0017	Відмінно
Інтермодуляційне викривлення + шум, %	0.016	Дуже добре
Взаємопроникнення каналів, дБ	-78.9	Дуже добре
Інтермодуляції на 10 кГц, %	0.014	Дуже добре
Загальна оцінка		Дуже добре

Очікувати неймовірних вражень від звукової підсистеми на основі кодека Realtek ALC897 не варто. Але для пересічного користувача загальної якості звуку буде достатньо.

Висновки

Не зважаючи на те, що на сьогодні ASUS B860M MAX GAMING AX є одним із найдоступніших за ціною рішень на українському ринку серед материнських плат на чипсеті Intel B860, вона підтримує PCI Express 5.0 як для відеокарти, так і для накопичувача. Також наявні три високошвидкісні роз’єми M.2 та чотири порти SATA. У питанні мережевих з'єднань усе теж досить непогано за рахунок 2,5-гігабітного LAN-контролера та Wi-Fi 6 у поєднанні з Bluetooth 5.4. Інтерфейсну панель теж не надто обділили, додавши USB 3.2 Gen 2×2 Type-C з можливістю виведення зображення.

Загалом, з функціональної точки зору виробник намагається максимально балансувати на користь зменшення кінцевої вартості, але до «економії на сірниках» все ж не доходить. Тож користувачу буде доступний мінімально необхідний набір найсучасніших інтерфейсів, що дозволяє цій моделі виступати у ролі відчутно економнішої альтернативи більшості материнських плат на Intel Socket LGA1851, особливо у разі якщо ви є власником Core Ultra 5 та Core Ultra 7. ро відсутність будь-яких проблем під час експлуатації красномовно свідчать отримані нами під навантаженням температурні показники ключових елементів ASUS B860M MAX GAMING AX, а також частоти, до яких буститься встановлений Intel Core Ultra 5 245K.

Звернемо вашу увагу на відсутність штатного підсвічування на платі, хоча його можна легко організувати власноруч. Оскільки ми не є поціновувачами ілюмінації, складно віднести цей момент до переваг або недоліків.

Водночас важко не помітити й відсутність будь-якого охолодження для високошвидкісних SSD-накопичувачів. Хотілося б, щоб у майбутньому компанія ASUS усе ж оснастила плату хоча б одним радіатором для M.2, адже наразі вирішення цієї, хоч і не критичної, проблеми лягає на плечі користувача.

Можна також відзначити, що виробник повною мірою компенсував відсутність діагностичних індикаторів, реалізувавши технологію Q-LED Core, яка використовує для індикації індикатор кнопки живлення.

У підсумку, ASUS B860M MAX GAMING AX, хоч і передбачає певні компроміси, у збірці з обмеженим бюджетом є на 100% виправданим придбанням, забезпечуючи користувача всім мінімально необхідним сучасним функціоналом.

Переваги:

• ціна до $200;
• універсальна сріблясто-чорна кольорова гама з мінімальною переплатою за зовнішній вигляд;
• 6 (80 А) + 1 (80 А) + 1 (80 А) + 1 (80 А)-фазна схема живлення;
• підтримка PCI Express 5.0 для відеокарти;
• 2,5-гігабітний LAN-контролер та підтримка бездротових інтерфейсів WiFi 6 / Bluetooth 5.4;
• три слоти M.2, один з яких працює в режимі PCIe 5.0 x4;
• на інтерфейсній панелі є порт USB 3.2 Gen 2x2 Type-C з підтримкою виведення зображення;
• підсилений слот для відеокарти;
• сім конекторів для під’єднання вентиляторів та РСО;
• три роз'єми Addressable Gen 2 для реалізації власної ілюмінації;
• мінімально необхідний набір найактуальніших портів на інтерфейсній панелі;
• можливість задіяти до 256 ГБ ОЗП зі швидкодією 8666+ МТ/с.

Особливості:

• замість діагностичних індикаторів використовується технологія Q-LED Core;
• відсутнє заводське підсвічування.

Недоліки:

• відсутні радіатори для охолодження високошвидкісних накопичувачів;
• слот для M.2-накопичувача на звороті плати максимально може задіяти лише дві лінії PCIe 4.0.

Автор: Іван Моргун

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
