Огляд і тестування материнської плати ASUS B150 PRO GAMING D3 на Intel B150

Разом із анонсом нового сімейства процесорів Intel Skylake (платформа Socket LGA1151) компанія Intel презентувала й оновлений набір чіпсетів. Із флагманським Intel Z170 і більш доступним Intel H170 ми вже встигли познайомитися. Цього разу мова йтиме про Intel B150, який прийшов на зміну Intel B85.

ASUS B150 PRO GAMING D3

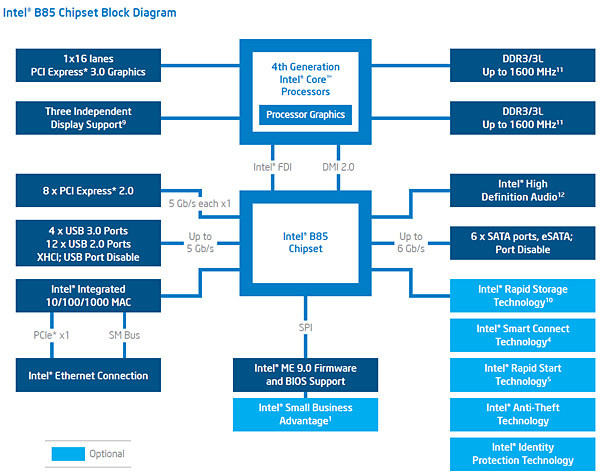

Intel B85

ASUS B150 PRO GAMING D3

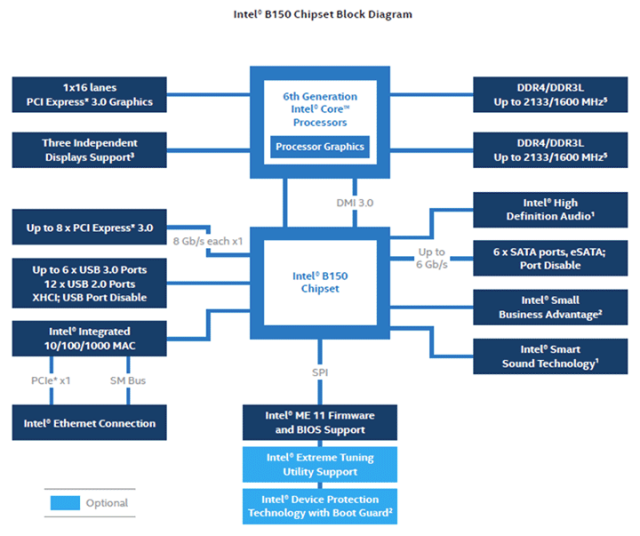

Intel B150

На відміну від старших моделей, новий чіпсет підтримує тільки 8 ліній PCI Express 3.0, а також меншу кількість портів USB 3.0. Додатково відсутня можливість розподілу ліній між слотами PCI Express 3.0 x16.

У підсумку таблиця порівняння характеристик чіпсетів виглядає наступним чином:



Intel Z170

Intel H170

Intel B150

Чіпсетні лінії PCI Express 3.0

20

16

8

Схеми розподілу процесорних ліній PCI Express 3.0

х16 / х8+х8 / х8+х4+х4

х16

x16

Максимальна кількість портів SATA 6 Гбіт/с

6

6

6

Максимальна кількість портів SATA Express (x2)

3

2

1

Підтримка технології Intel RST для портів M.2 і SATA Express

3

2

-

Максимальна кількість портів USB 3.0

10

8

6

Загальна кількість портів USB (USB 2.0 + USB 3.0)

14

14

12

Що ж стосується переваг, то крім більш доступної вартості для виробників материнських плат, чіпсет Intel B150 підтримує фірмову технологію Intel Small Business Advantage (Intel SBA). По суті, це набір програмного забезпечення, який дозволяє спростити адміністрування комп'ютера й буде корисний у великих організаціях. З більш докладним описом Intel SBA ви можете ознайомитися в огляді GIGABYTE GA-B85M-HD3.

ASUS B150 PRO GAMING D3

У даному матеріалі мова йтиме про материнську плату ASUS B150 PRO GAMING D3, яка є відносно доступною моделлю для геймерів з лінійки ASUS PRO GAMER. При середній вартості близько $135 вона має дуже хороше оснащення, приємний дизайн і невеликий бонус для гравців World of Warships.

Специфікація материнської плати ASUS B150 PRO GAMING D3:

Виробник і модель

ASUS B150 PRO GAMING D3 (rev 1.03)

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Частота використовуваної пам'яті

1866* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 3.0 x16 (у режимі х4)

2 x PCI Express 3.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel B150 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

6 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек SupremeFX

8-канальний звук

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

2 x PS/2

1 x HDMI

1 x D-Sub

1 x LAN (RJ45)

4 x USB 3.0

1 х USB 3.1 (Type-C)

1 х USB 3.1 (Type-A)

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х ROG_EXT

1 х роз’єм TPM

1 х COM

1 x CPU OV

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 х конектори для підключення температурного сенсора

1 x джампер скидання CMOS

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

4 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор

ATX

305 x 236 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS B150 PRO GAMING D3

ASUS B150 PRO GAMING D3 постачається в коробці зі щільного картону. Центральне місце лицьової панелі займає зображення преміального бронепалубного крейсера Діана, який разом із 15 днями преміумного статусу гри World of Warships іде в подарунок для покупців материнською платою. Також тут відзначена назва самої моделі та компанії-виробника, тип використовуваного процесорного роз’єму і підтримка ОС Windows 10.

ASUS B150 PRO GAMING D3

На звороті коробки, крім зображення материнської плати та короткого переліку її характеристик, можна звернути увагу на підтримку ряду технологій:

  • GameFirst III – технологія, покликана оптимізувати інтернет-трафік з метою підвищення пріоритету онлайн-ігор, що повинно знизити затримки й, відповідно, зробити ігровий процес більш комфортним. Також можна вибрати пріоритетним трансляцію медіаданих, VoIP або обмін файлами.
  • SupremeFX – попередньо встановлений аудіокодек пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 115 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори ELNA. Також відзначимо наявність підсилювача TI R4580I з підтримкою навушників із імпедансом до 300 Ом.
  • Sonic Radar II – у процесі гри на екрані відображається радар, який відображає інформацію про місце знаходження ворогів і союзників завдяки аналізу звуків кроків, пострілів або запитів про допомогу, що дасть вам незаперечну перевагу на полі віртуального бою.
  • DRAM Over-current Protection – спеціальні запобіжники захищають модулі оперативної пам'яті від пошкоджень, викликаних підвищеної силою струму або струмом короткого замикання.
  • ESD Guards – застосовуються спеціальні запобіжники для підвищеного ступеню захисту від електростатичних розрядів.
  • Stainless Steel Back I/O – інтерфейсна панель виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
  • Higly Durable Components – у складі елементної бази материнської плати використовуються винятково високоякісні компоненти, такі як японські твердотільні конденсатори та дроселі з феритовим осердям.
  • USB 3.1 – розташовані на інтерфейсній панелі порти мають пропускну здатність 10 Гбіт/с, що у два рази більше, аніж в USB 3.0.

ASUS B150 PRO GAMING D3

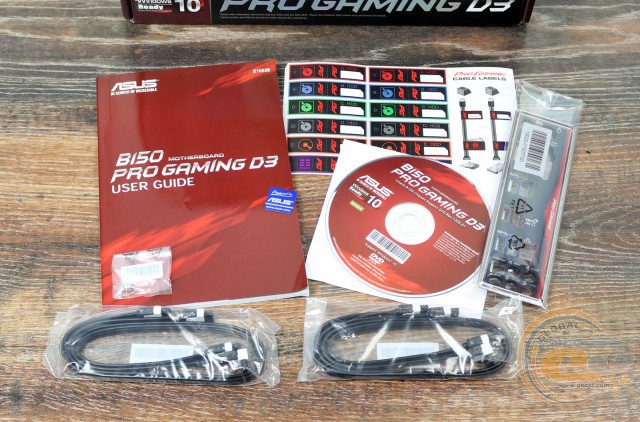

У коробці з ASUS B150 PRO GAMING D3 ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • чотири кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS B150 PRO GAMING D3

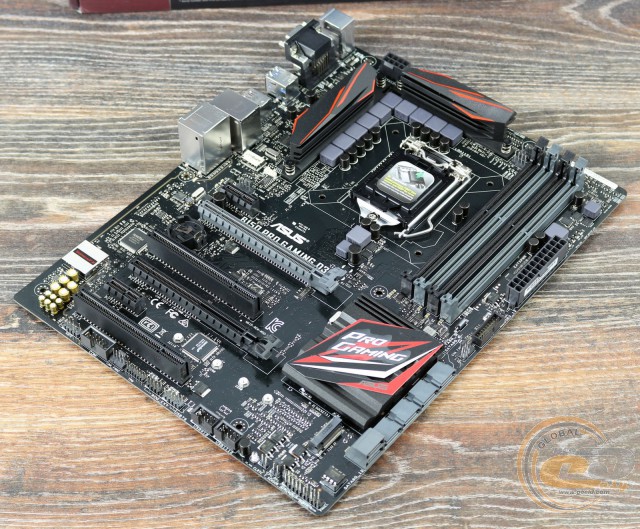

Новинка виконана на друкованій платі чорного кольору у форматі ATX і відрізняється досить стильним оформленням у чорних і червоних тонах.

ASUS B150 PRO GAMING D3

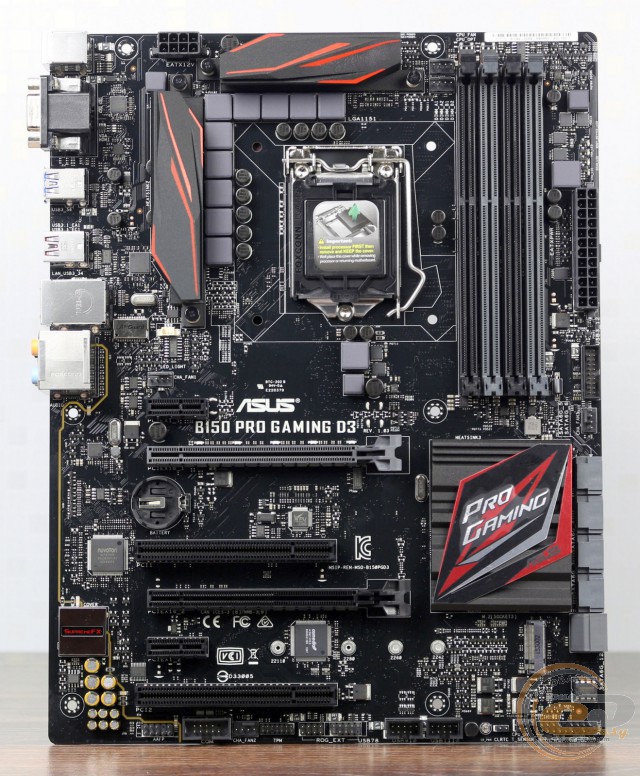

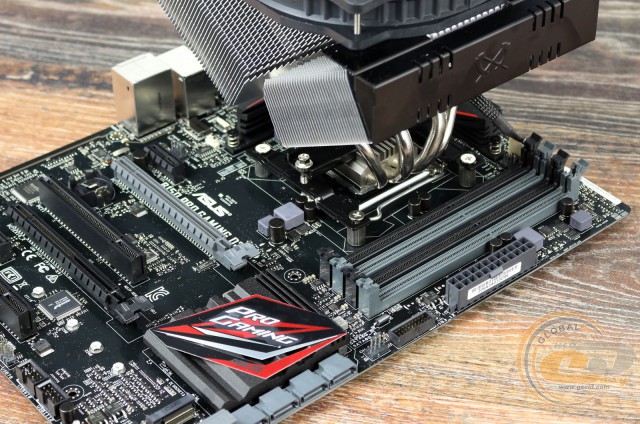

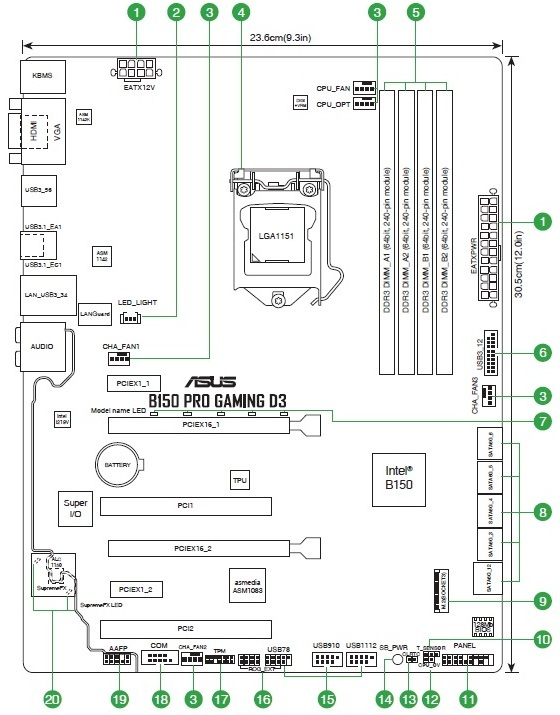

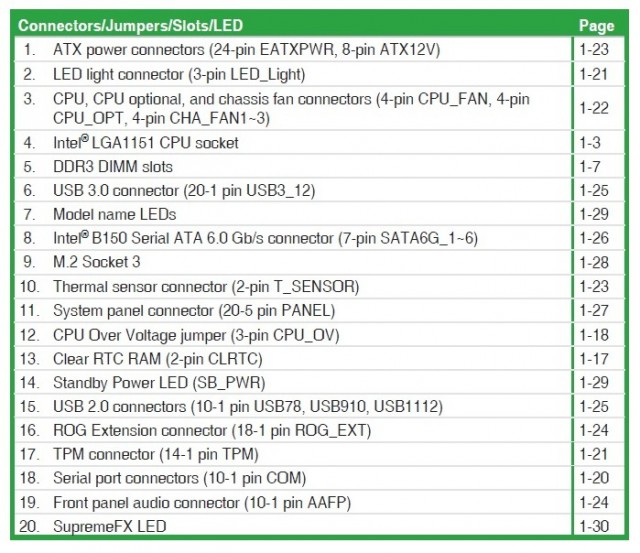

Компонування набортних елементів виконане на вищому рівні. Усі порти та роз’єми розташовані на оптимальних місцях, тому у вас не буде ніяких проблем зі складанням і подальшою експлуатацією системи на основі тестованої моделі. Виробник також подбав про те, щоб встановлена відеокарта не заважала підключенню та відключенню модулів оперативної пам'яті, оснастивши DIMM-слоти засувками тільки з одного боку.

ASUS B150 PRO GAMING D3

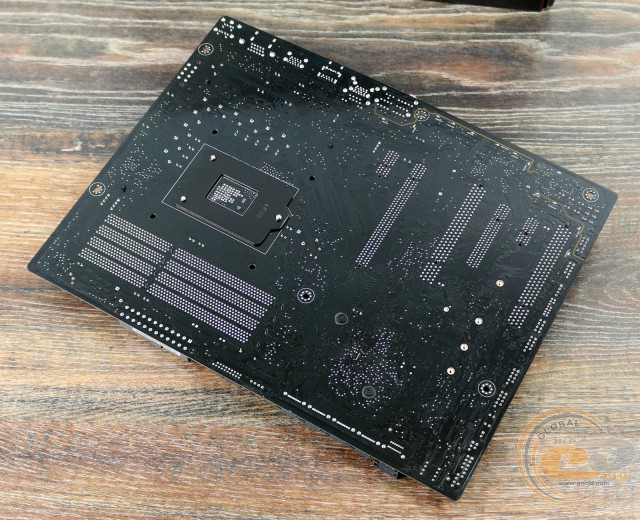

Поглянувши на зворотну сторону ASUS B150 PRO GAMING D3, можна відзначити хіба що стандартну опорну пластину процесорного роз’єму, а також той факт, що за допомогою гвинтів закріплений тільки радіатор на чіпсеті, тоді як для кріплення двох інших використані пластикові кліпси.

ASUS B150 PRO GAMING D3

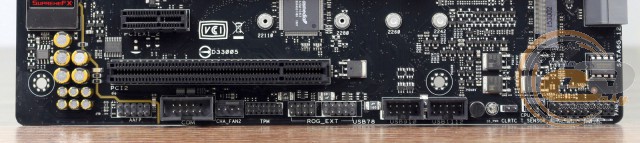

У нижній частині друкованої плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, роз’єми COM і TPM, один 4-контактний роз’єм для підключення корпусного вентилятора, колодка для підключення температурного сенсора, роз’єм EXT_FAN, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB 2.0, одна з яких сполучена із роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка шести внутрішніх портів USB 2.0.

ASUS B150 PRO GAMING D3

ASUS B150 PRO GAMING D3

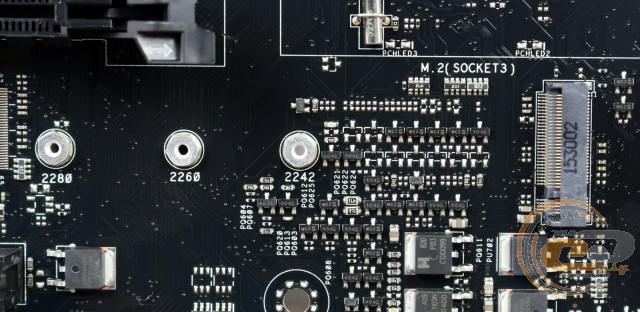

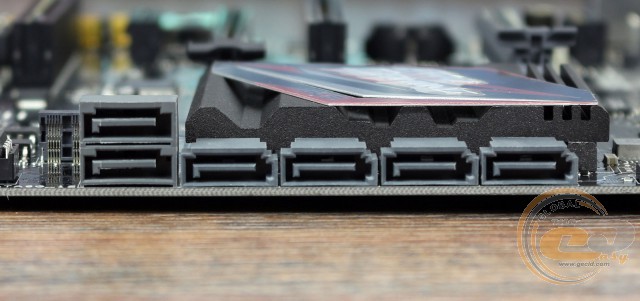

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с. Якщо роз’єм M.2 Socket 3 буде використовуватися в SATA-режимі, то порт SATA_1 буде недоступний.

ASUS B150 PRO GAMING D3

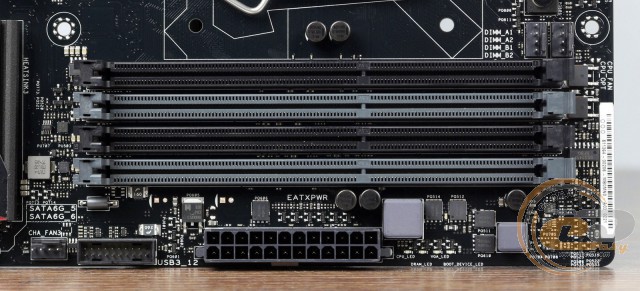

Системна плата ASUS B150 PRO GAMING D3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 1866 МГц у розгоні. Максимальний об’єм пам'яті може досягати 64 ГБ.

Додатково відзначимо колодку для підключення виносної панелі з портами USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох зовнішніх.

ASUS B150 PRO GAMING D3

ASUS B150 PRO GAMING D3

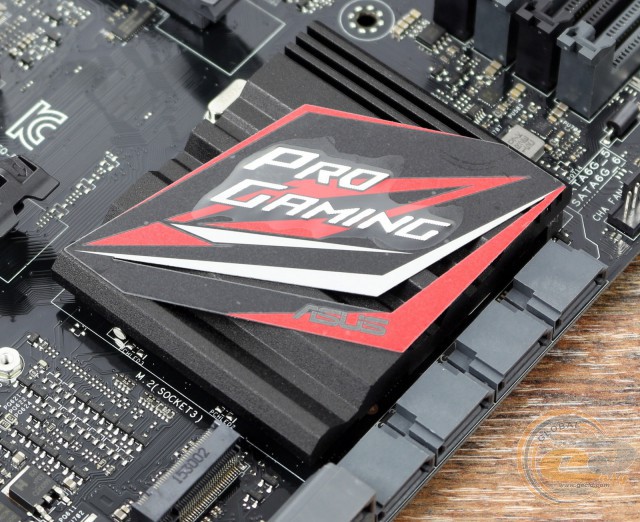

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel B150, у той час як два інші накривають елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32,9°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 36,2°C;
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 43°C.

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS B150 PRO GAMING D3

ASUS B150 PRO GAMING D3

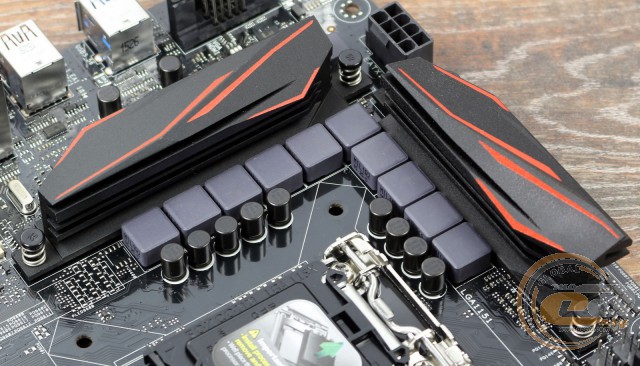

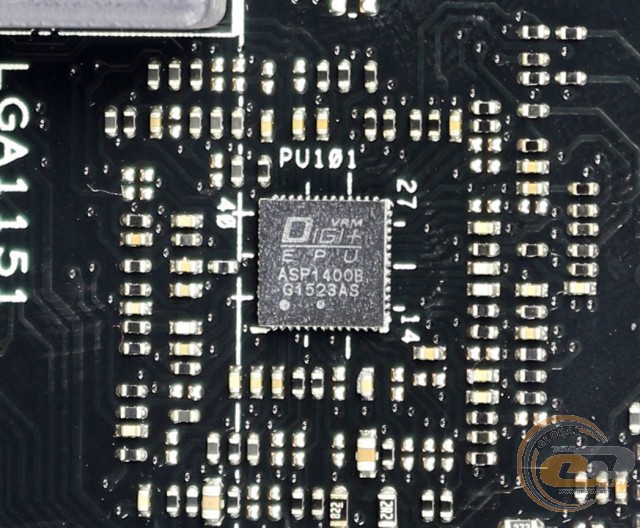

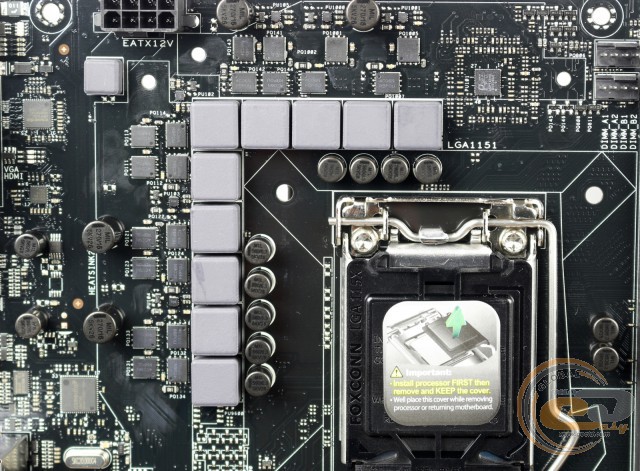

Живлення процесора здійснюється за посиленою 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS B150 PRO GAMING D3

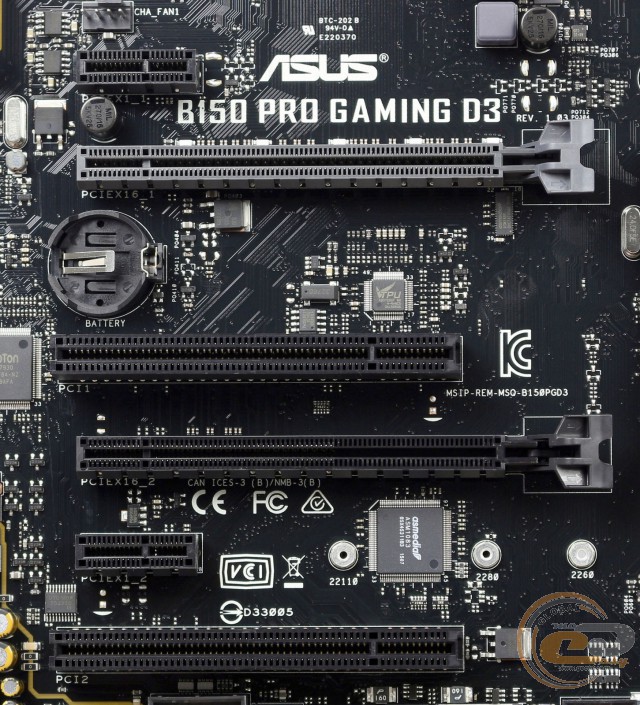

Для розширення функціональності материнської плати ASUS B150 PRO GAMING D3 є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI;
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI.

Незважаючи на підтримку технології AMD CrossFireX і наявність двох слотів PCI Express х16, говорити про встановлення двох графічних прискорювачів не варто, оскільки із двох роз’ємів 16 ліній використовує тільки один, а пропускна здатність другого обмежена чотирма лініями. Тому підтримуваний режим роботи х16+х4 не дозволить повною мірою розкрити потенціал подібного зв'язування.

У зв'язку з нестачею вільних чіпсетних ліній слот PCI Express 3.0 х16 (x4) ділить лінії з роз’ємами PCI Express 3.0 x1. Якщо в ньому встановлена плата, якій для повноцінної роботи необхідні всі чотири лінії, то обидва слоти PCI Express 3.0 x1 будуть недоступні.

ASUS B150 PRO GAMING D3

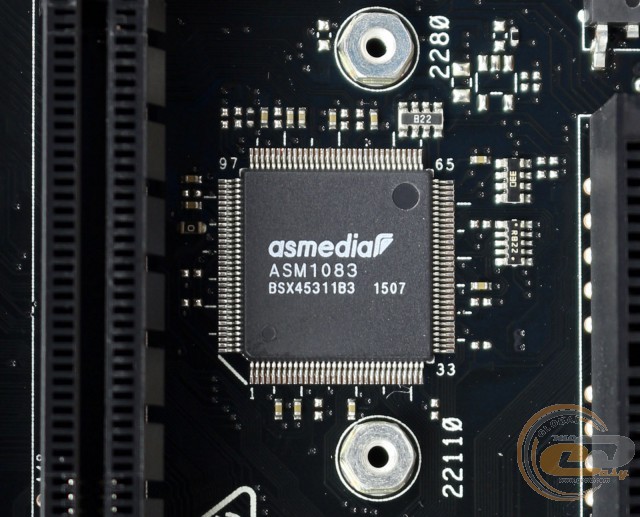

Оскільки чіпсет Intel B150 не підтримує інтерфейс PCI, то функціонування двох відповідних слотів реалізоване за допомогою мосту ASMedia ASM1083.

ASUS B150 PRO GAMING D3

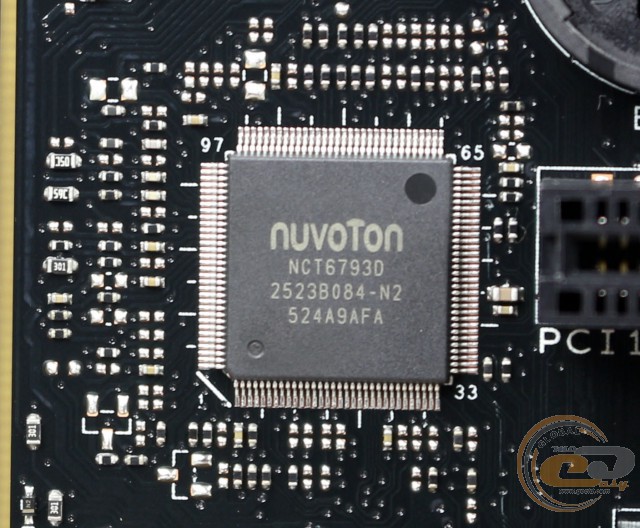

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS B150 PRO GAMING D3

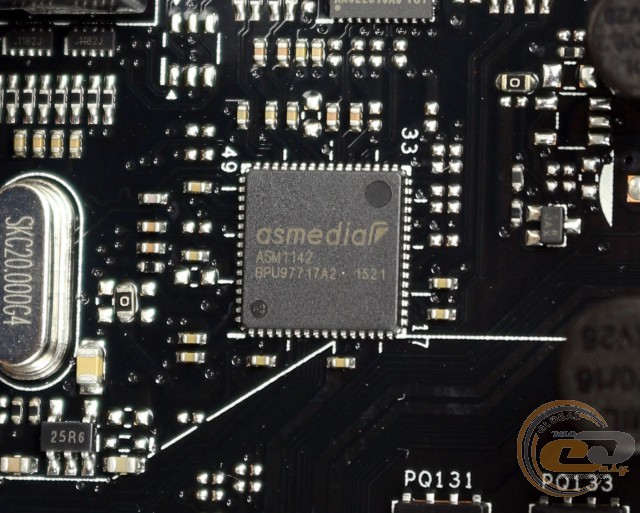

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

ASUS B150 PRO GAMING D3

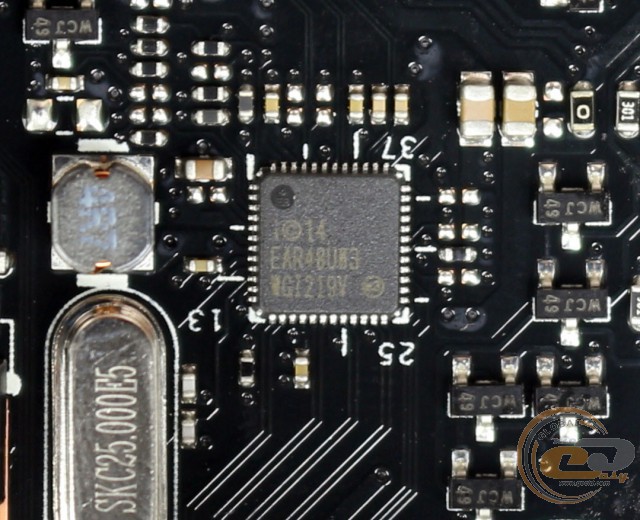

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова технологія GameFirst III.

ASUS B150 PRO GAMING D3

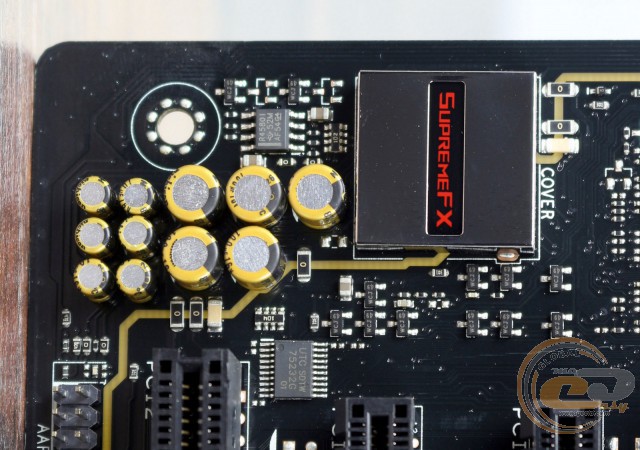

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку SupremeFX, який має ряд фірмових особливостей. Зокрема, в обв'язці кодека використовується аудіопідсилювач TI R4580I з підтримкою навушників із імпедансом до 300 Ом і високоякісні аудіоконденсатори ELNA. Сам же кодек захищений від електромагнітних наведень спеціальним кожухом.

ASUS B150 PRO GAMING D3

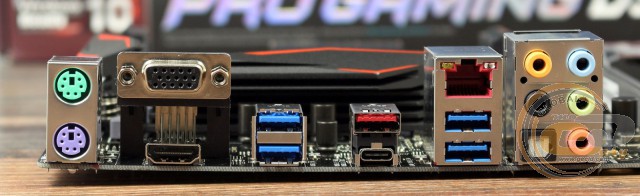

Інтерфейсна панель моделі ASUS B150 PRO GAMING D3 включає до свого складу наступні порти:

  • 2 x PS/2;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 1 х USB 3.1 (Type-C);
  • 1 х USB 3.1 (Type-A);
  • 1 x HDMI;
  • 1 x D-Sub;
  • 1 x Optical S/PDIF out;
  • 5 x аудіопортів.

Дана конфігурація може бути сміливо охарактеризована як відмінна, адже в наявності є не тільки все найнеобхідніше, але навіть більше: два відеовиходи, велика кількість портів USB (включаючи два високошвидкісні USB 3.1), а також зручне підключення багатоканальної акустики та підтримка периферії PS/2. Окремо відзначимо, що за допомогою відповідної колодки на друкованій платі ви зможете винести на задню панель корпусу порт COM.

ASUS B150 PRO GAMING D3

ASUS B150 PRO GAMING D3

В ASUS B150 PRO GAMING D3 присутні досить широкі можливості для організації охолодження усередині системного корпусу. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, у той час як три інші призначені для системних вертушок.
