Огляд і тестування материнської плати ASUS B150 PRO GAMING

Вибираючи собі материнську плату для складання ігрової системи з одним із процесорів лінійки Intel Skylake, зовсім не обов'язково розглядати винятково моделі на флагманському чіпсеті Intel Z170, адже існують більш доступні альтернативи, які здатні запропонувати практично ідентичну функціональність, особливо якщо не планується розгін і встановлення зв'язування з кількох відеокарт.

ASUS B150 PRO GAMING

І саме такою моделлю є ASUS B150 PRO GAMING з лінійки ASUS PRO GAMER, яка виконана на основі чіпсету Intel B150. Цей набір системної логіки не підтримує розгін, але коштує для виробника материнських плат набагато дешевше, що й дозволяє знизити кінцеву вартість для споживачів. Давайте ж поглянемо, якими можливостями володіє модель за $150.

Специфікація материнської плати ASUS B150 PRO GAMING:

Виробник і модель

ASUS B150 PRO GAMING (rev 1.02)

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до DDR4-2133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16+x4)

2 x PCI Express 3.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel B150 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

6 х SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном SupremeFX

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 х роз’єм підключення водоблока СВО (4-контактний)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 х D-Sub

1 x HDMI

1 x RJ45

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

4 x USB 3.0

2 x USB 2.0

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 x TPM

1 х ROG_EXT

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

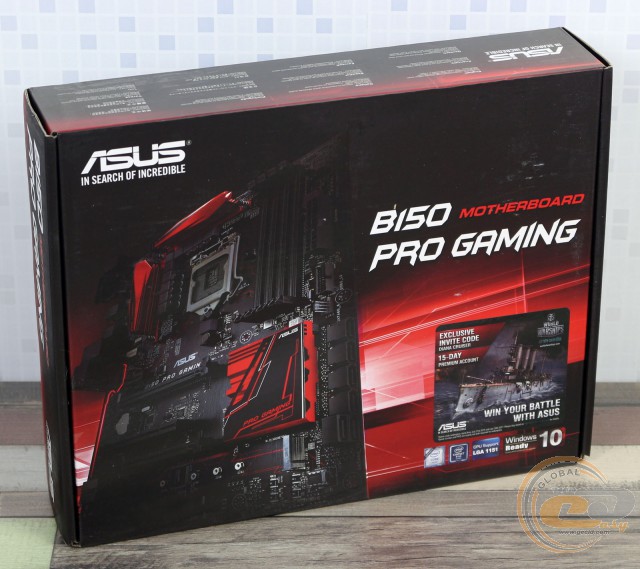

Материнська плата ASUS B150 PRO GAMING постачається в стандартній картонній коробці, оформленій у темно-червоних тонах з хорошим інформаційним наповненням, в тому числі вказівкою ключових можливостей і коротких технічних характеристик. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS B150 PRO GAMING

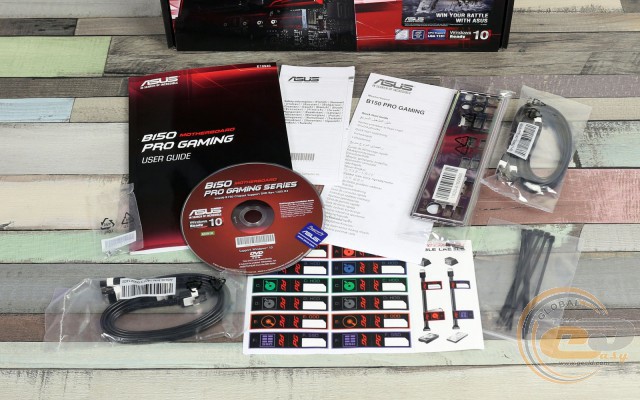

У коробці з ASUS B150 PRO GAMING ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • чотири кабелі SATA;
  • комплект стяжок для укладання кабелів;
  • набір наклейок для позначення інтерфейсних кабелів;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS B150 PRO GAMING

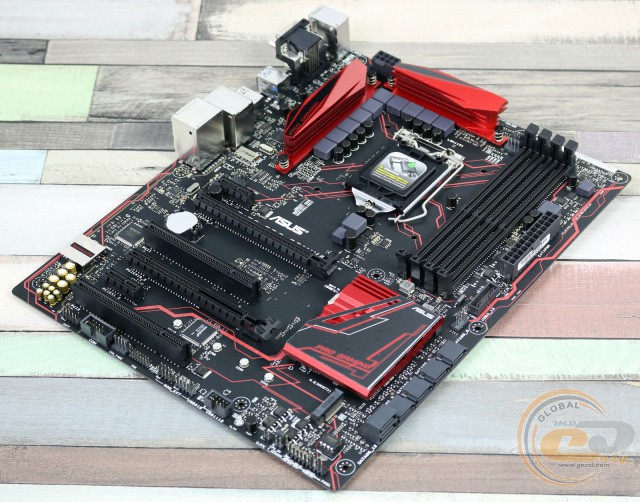

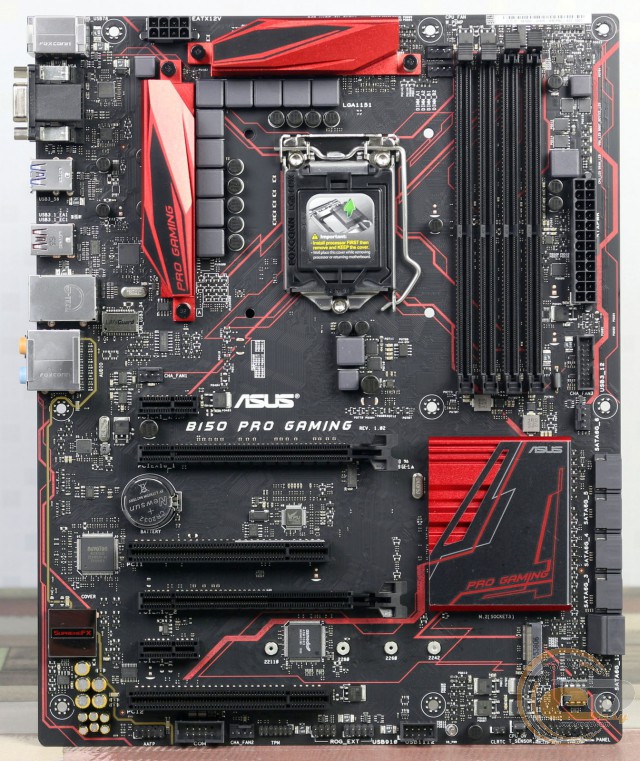

Новинка виконана на друкованій платі формату ATX і відрізняється звичним для серії ASUS PRO GAMER стильним оформленням у чорних і червоних тонах. Інженерам-проектувальникам вдалося дуже грамотно розмістити внутрішні компоненти. Зокрема, DIMM-слоти обладнані засувками лише з одного боку, а порти SATA розташовані паралельно поверхні, тому у вас не буде ніяких проблем зі складанням і подальшим використанням системи.

ASUS B150 PRO GAMING

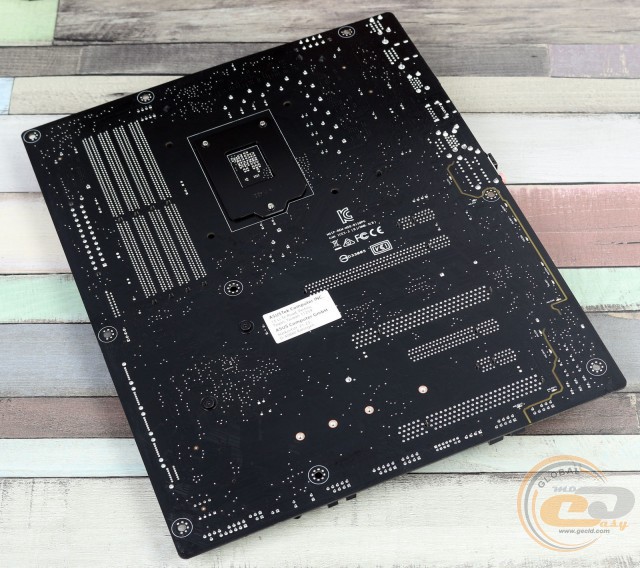

Поглянувши на зворотну сторону ASUS B150 PRO GAMING, можна відзначити хіба що стандартну опорну пластину процесорного роз’єму, а також той факт, що за допомогою гвинтів закріплений тільки радіатор на чіпсеті, тоді як для кріплення двох інших використані пластикові кліпси.

ASUS B150 PRO GAMING

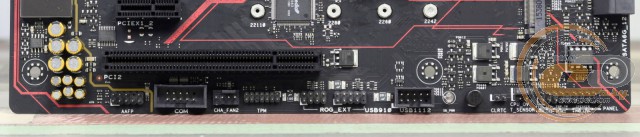

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, порти COM і TPM, один 4-контактний роз’єм для підключення корпусного вентилятора, колодка для підключення температурного сенсора, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0, одна з яких з’єднана з роз’ємом ROG_EXT. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

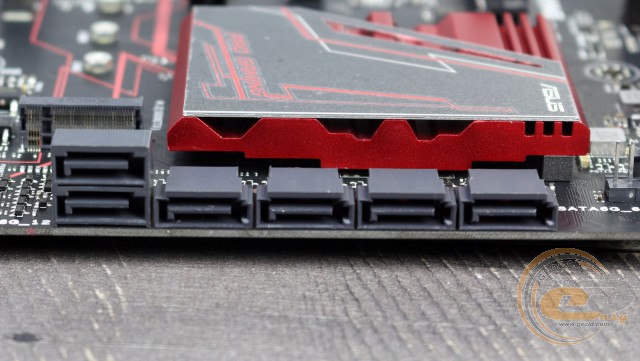

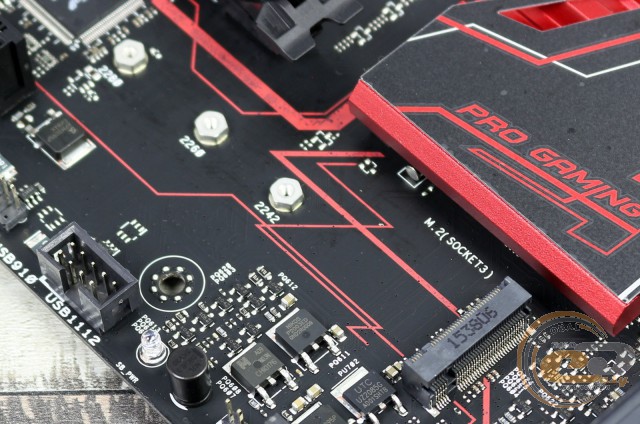

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с. При цьому слід пам'ятати, що слот M.2 Socket 3 і порт «SATA6G_1» спільно використовують SATA-інтерфейс, тому одночасно в режимі SATA вони працювати не можуть.

ASUS B150 PRO GAMING

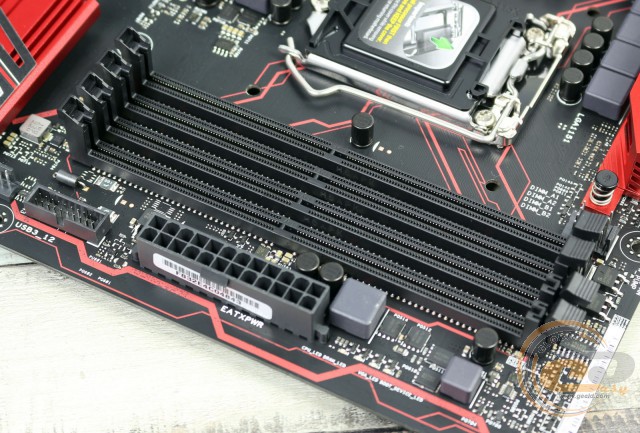

Системна плата ASUS B150 PRO GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частоті 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо колодку для підключення виносної панелі з портами USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох зовнішніх.

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

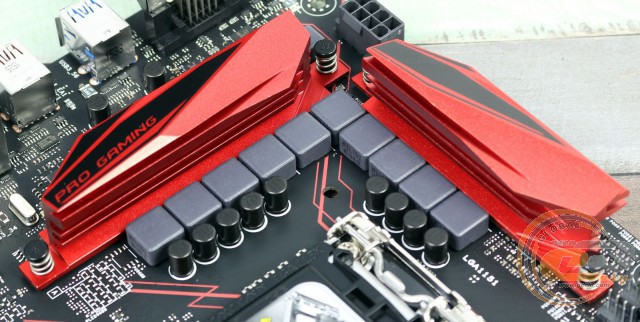

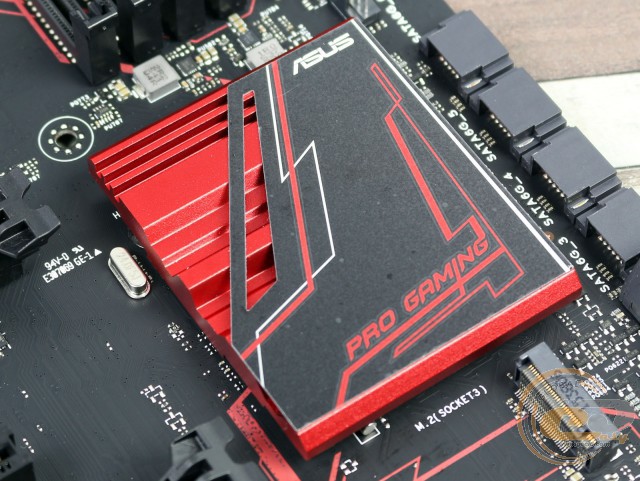

Система охолодження розглянутої плати складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від мікросхеми Intel B150, у той час як два інші накривають елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 31,5°C;
  • дроселі підсистеми живлення – 53,8°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 43,3°C;
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 46°C.

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

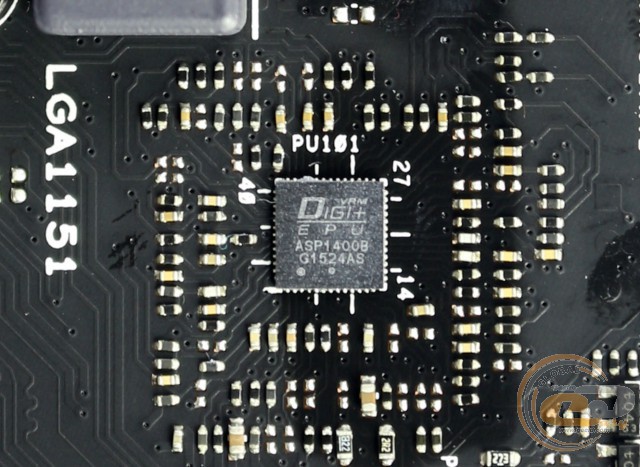

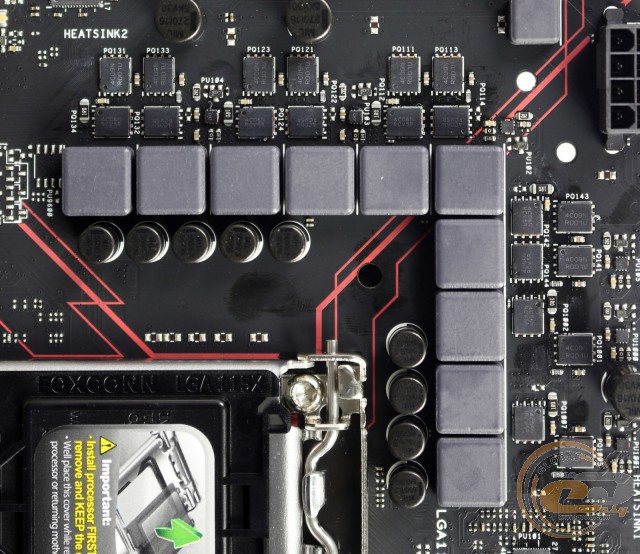

Живлення процесора здійснюється за посиленою 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS B150 PRO GAMING

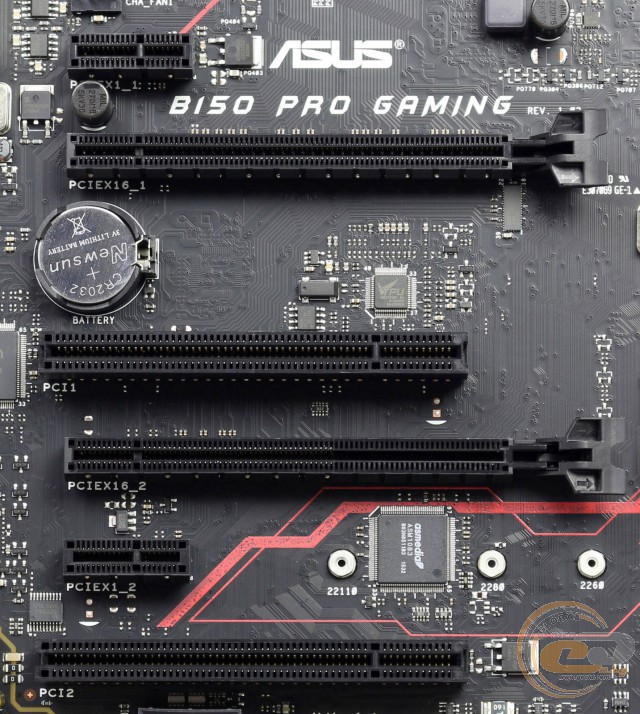

Для розширення функціональності материнської плати ASUS B150 PRO GAMING присутні шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI;
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI.

Незважаючи на підтримку технології AMD CrossFireX і наявність двох слотів PCI Express х16, говорити про встановлення двох графічних прискорювачів не варто, оскільки із двох роз’ємів 16 ліній використовує тільки один, тоді як пропускна здатність другого обмежена чотирма лініями. Тому якщо ви встановите дві відеокарти, то працювати вони будуть за схемою х16+х4, що не дозволить розкрити їхній потенціал повною мірою.

Окремо підкреслимо, що слоти PCI Express x16 («PCIEX16_2») і PCI Express 3.0 x1 («PCIEX1_1» і «PCIEX1_2») спільно використовують чотири чіпсетні лінії, тому за замовчуванням другий роз’єм PCI Express x16 працює в режимі x2.

ASUS B150 PRO GAMING

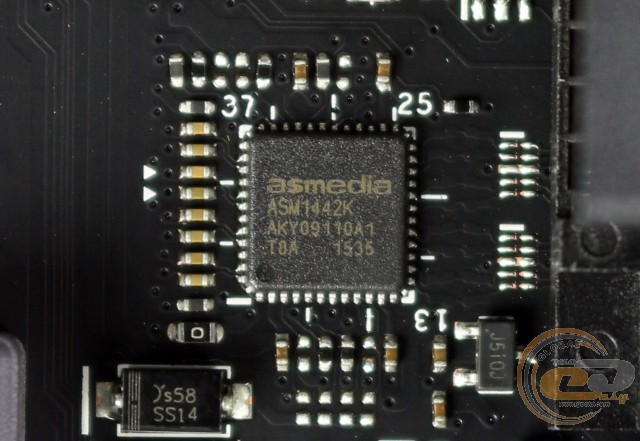

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і D-Sub, обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS B150 PRO GAMING

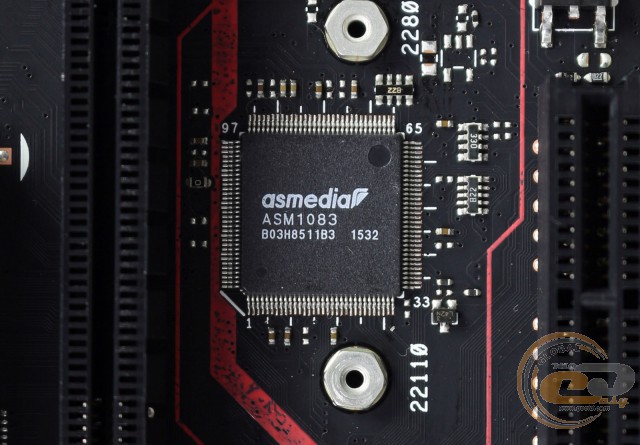

Оскільки чіпсет Intel B150 не підтримує інтерфейс PCI, то функціонування двох відповідних слотів реалізоване за допомогою мосту ASMedia ASM1083.
