Огляд і тестування материнської плати ASUS B150-PRO

Вибираючи собі материнську плату для складання домашньої системи з одним із процесорів лінійки Intel Skylake, зовсім не обов'язково розглядати винятково моделі на флагманському Intel Z170, адже існують більш доступні альтернативи, які здатні запропонувати практично ідентичну функціональність, особливо якщо не планується розгін процесора та встановлення зв'язування з кількох відеокарт.

ASUS B150-PRO

У якості однієї з таких альтернатив і виступає модель ASUS B150-PRO, виконана на основі чіпсету Intel B150. Він не підтримує розгін, але обходиться в закупівлі дещо дешевше, що й дозволяє знизити кінцеву вартість для споживача. Давайте ж поглянемо, які можливості пропонує дана модель за свої $110.

Специфікація

Виробник і модель

ASUS B150-PRO

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою DDR4-2133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express x1

3 x PCI

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111GR (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC887

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 х D-Sub

1 x DVI-D

1 x HDMI

1 x RJ45

1 х USB Type-C

2 x USB 3.0

4 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х COM

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 218 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS B150-PRO ASUS B150-PRO

Материнська плата ASUS B150-PRO постачається в стандартній картонній коробці, оформленій в темних тонах і примітній хорошим інформаційним наповненням. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу й преміальний бронепалубний крейсер «Діана».

ASUS B150-PRO

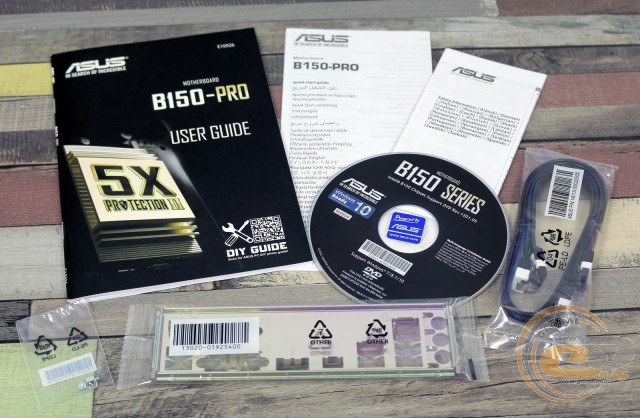

У коробці з ASUS B150-PRO ми виявили цілком стандартний набір аксесуарів:

  • диск із драйверами та утилітами;
  • паперову документацію;
  • два кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS B150-PRO

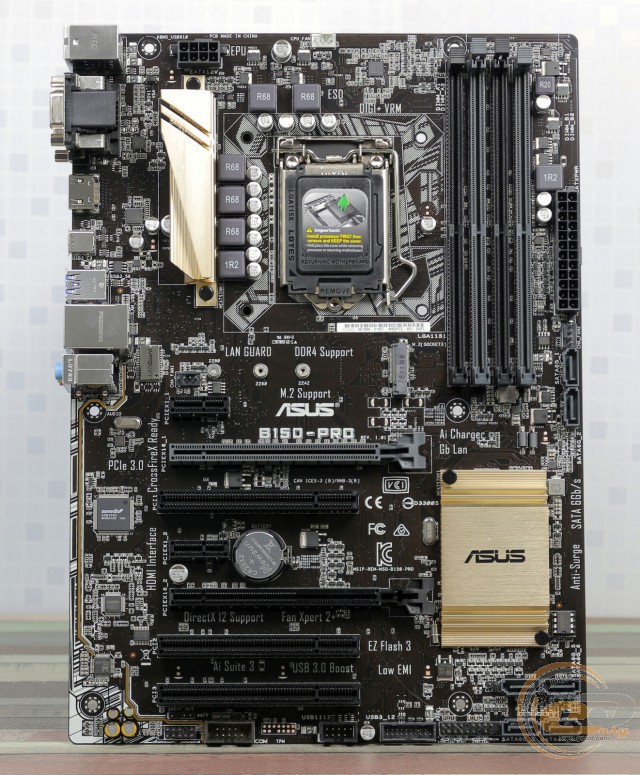

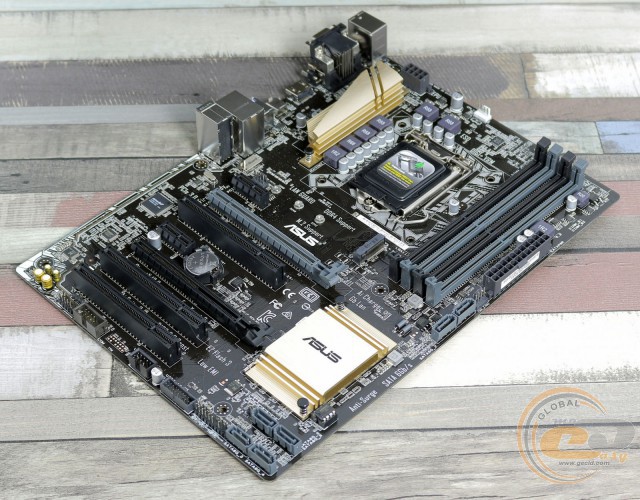

Материнська плата виконана на друкованій платі темно-коричневого кольору формату ATX (305 х 218 мм). Її оформлення цілком стандартне для фірмових рішень середнього рівня, де темні кольори розбавляються радіаторами бронзового кольору, що робить вигляд більш цікавим.

В свою чергу компонування набортних елементів у цілому реалізоване на високому рівні, тому ніяких особливих проблем у вас не виникне, оскільки всі порти розташовані на оптимальних місцях, ближче до країв друкованої плати, а DIMM-слоти обладнані засувками тільки з одного боку. Заслуговує на увагу лише відсутність кріпильних отворів по правому краю, що пов’язано зі зменшеною до 218 мм шириною друкованої плати. Через це слід бути акуратним при підключенні основного кабелю живлення й накопичувачів до портів SATA 6 Гбіт/с, які розташовані перпендикулярно поверхні, оскільки це може привести до зламу текстоліту.

ASUS B150-PRO

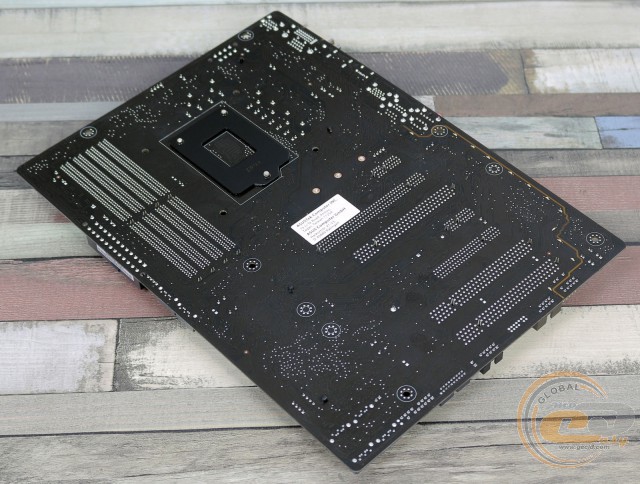

На звороті можна звернути увагу на стандартну опорну пластину процесорного роз’єму, а також на той факт, що радіатори закріплені за допомогою пластикових кліпс, що є стандартним рішенням для моделей, не призначених для розгону, і, відповідно, не підданих високим навантаженням і температурам.

ASUS B150-PRO

У нижній частині друкованої плати ASUS B150-PRO розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, S/PIDIF Out, порт COM, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB: одну USB 2.0 і одну USB 3.0. Усього на платі реалізована підтримка шести портів USB 2.0: двох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх чотири: два внутрішні та два зовнішні. Також згадаємо про зовнішній інтерфейс USB Type-C із пропускною здатністю 5 Гбіт/с і максимальним вихідним струмом 3 А. Усі порти USB обслуговуються силами чіпсету Intel B150.

ASUS B150-PRO

ASUS B150-PRO

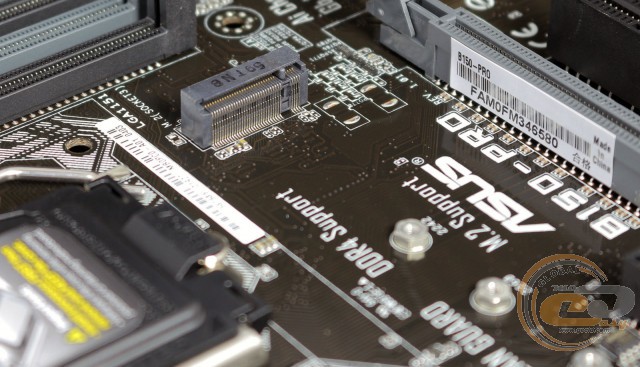

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 з пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с.

ASUS B150-PRO

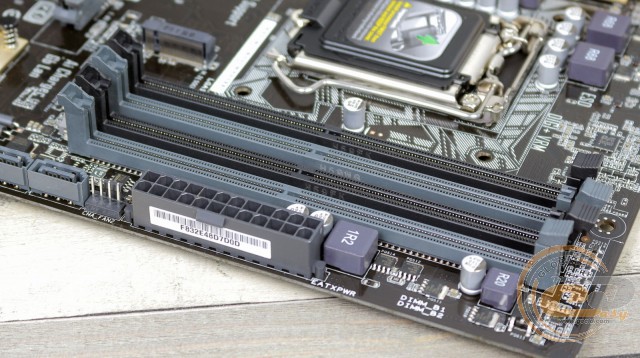

Системна плата ASUS B150-PRO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS B150-PRO

ASUS B150-PRO

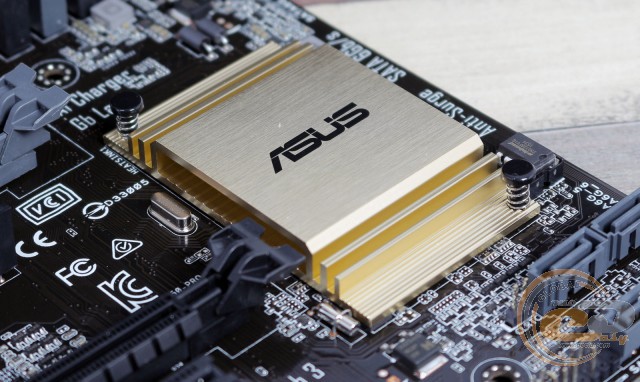

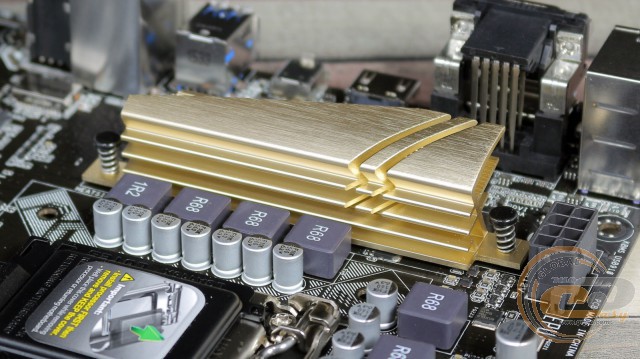

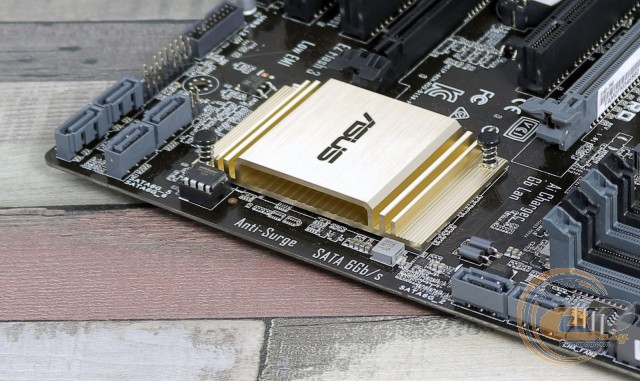

Система охолодження розглянутої плати складається із двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel B150, у той час як інший накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 30,9°C;
  • радіатор охолодження елементів підсистеми живлення процесора – 57,8°C;
  • дроселі підсистеми живлення процесора – 63,3°C.

Як бачимо, встановлені радіатори забезпечують достатнє охолодження ключових компонентів.

ASUS B150-PRO

ASUS B150-PRO

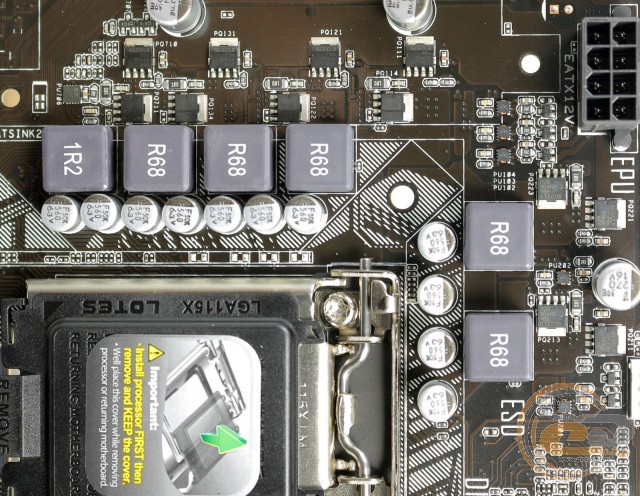

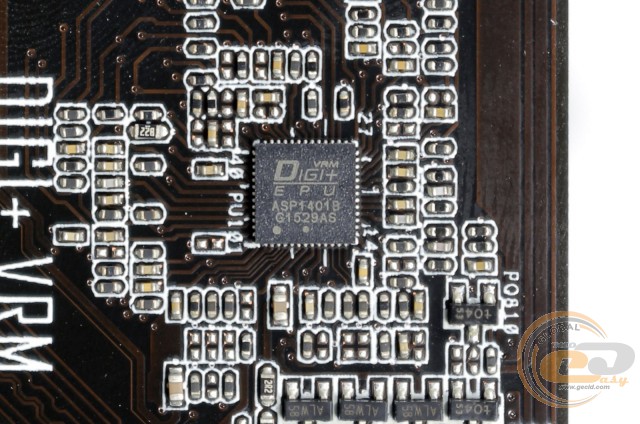

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ASP1401B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM.

ASUS B150-PRO

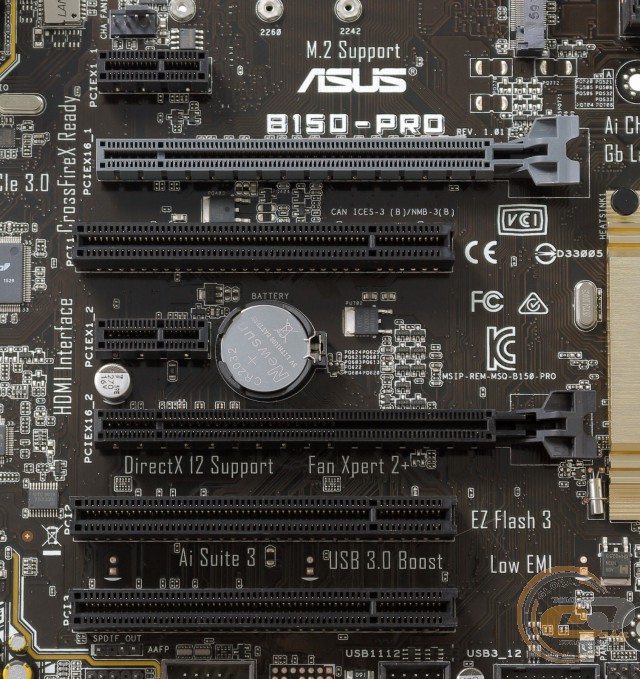

Для розширення функціональності ASUS B150-PRO у розпорядженні в користувача є сім слотів:

  1. PCI Express x1;
  2. PCI Express 3.0 x16;
  3. PCI;
  4. PCI Express x1;
  5. PCI Express 3.0 x16 (у режимі x4);
  6. PCI;
  7. PCI.

Оскільки чіпсет Intel B150 не підтримує розподілу ліній між слотами PCI Express 3.0 x16, то другий із них підключений до чіпсету і його пропускна здатність обмежена чотирма лініями. При цьому в користувача є можливість встановити дві відеокарти у режимі AMD CrossFireX, однак схема їх роботи (х16+х4) не дозволить повною мірою розкрити потенціал подібного зв'язування.

ASUS B150-PRO

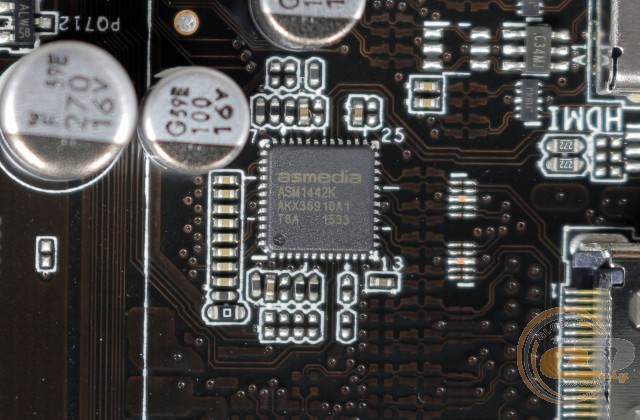

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи (HDMI, DVI-D і D-Sub), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS B150-PRO

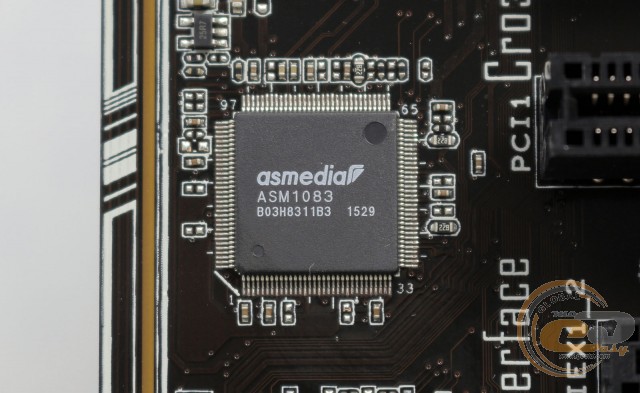

Оскільки чіпсет Intel B150 не підтримує інтерфейс PCI, то функціонування трьох відповідних слотів реалізоване за допомогою мосту ASMedia ASM1083.

ASUS B150-PRO

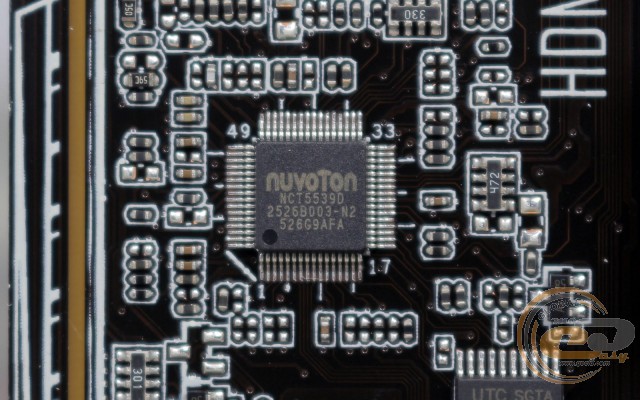

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5539D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.
