Огляд материнської плати ASUS AT3GC-I

 Як ми вже відзначали, основним критерієм при виборі комп'ютера є завдання, які будуть на ньому виконуватися. Це дозволяє заощадити кошти при покупці, що в наш час не менш суттєво. Оскільки основою будь-якого комп'ютера є материнська плата, то підходити до її вибору необхідно особливо ретельно, адже від неї, в основному, залежать продуктивність системи та можливість подальшого розширення або модернізації. Але це стосується комп'ютерів «із запасом», що виливається і у відповідну вартість. А як бути тім, кому потрібен комп'ютер просто для роботи в офісі або серфінгу по інтернет будинку? Виробники материнських плат подбали і про них, випускаючи так звані «офісні» варіанти плат. Ці плати, як правило, мають обмежені можливості розширення і вбудоване графічне ядро, а на деяких платах навіть встановлений (розпаяний) процесор. Прикладом такої материнської плати є розглянута нами раніше GIGABYTE GA-GC230D з Intel Atom 230, що має модифікацію-близнюка GA-GC330UD з Intel Atom 330. У цьому огляді ми розглянемо схоже рішення від компанії ASUS і порівняємо ці два продукти, оскільки засновані вони на одному наборі системної логіки Intel 945GC, що працює у зв'язці з південним мостом ICH7. Отже, зустрічайте майбутню основу офісних комп'ютерів - ASUS AT3GC-I.

ASUS AT3GC-I

Специфікація материнської плати ASUS AT3GC-I:

Виробник

ASUS

Модель

AT3GC-I

Чіпсет

Intel 945GC Express + Intel ICH7

Процесорний роз’єм

Socket 479

Підтримувані процесори

Intel Atom 330 (впаяний на платі)

Системна шина, МГц

533 МГц

Використовувана пам'ять

DDR2-533 Non-ecc, Un-buffered Memory

Підтримка пам'яті

1 x 240-контактних DIMM до 2 ГБ

Відео

Інтегрований у чіпсет Intel GMA 950
Відеовихід VGA (D-sub) з максимальною роздільною здатністю 2048 x 1536 x 32Bpp x 75 Гц
Максимальний об'єм використаної оперативної пам'яті - 224 МБ

Слоти розширення

1 x PCI

Дискова підсистема

2 x SATA 3.0 Гб/с
1 xultradma 133/100/66 для підключення 2 РАТА пристроїв

LAN

Мережний LAN-контроллер Realtek RTL8112 10/100/1000 Мбіт/с

Звукова підсистема

6-канальний High-Definition Audio кодек VIA VT 1705

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор + вентилятор 40х40х10 мм (швидкість обертання: 6000±10% R.P.M.; Напруга живлення (В): DC 12В; Максимальний повітряний потік: 5.57CFM; Рівень шуму: 25,3-27,5 дБА)

Роз’єми для вентиляторів

1 x корпусних вентиляторів

Зовнішні порти I/O

1 х PS/2 (Клавіатура)
1 х PS/2 (Миша)
1 x COM
1 x VGA (D-Sub)
1 x LPT
1 x RJ45 LAN
3 x аудіопорти (Line-in/ Line-out/ MIC)
4 x USB 2.0/1.1

Внутрішні порти I/O

4 x USB 2.0/1.1
Роз’єм системної панелі

BIOS

8 Мб ПЗП
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI v2.0a

Фірмові технології

- ASUS Crashfree BIOS 3
- ASUS EZ Flash 2
- ASUS Mylogo 2
- ASUS AI NET2

Комплектація

Посібник користувача;
1 x SATA кабелю;
1 x Ultradma 133/100/66 кабель;
заглушка задньої панелі;
диск з драйверами та утилітами.

Форм-фактор Розміри, мм

Mini-Itx
171 x 171

Сайт виробника

http://www.asus.com/

Нові версії BIOS і драйверів можна скачати зі сторінки підтримки.

Все цены на ASUS AT3GC-I

ASUS AT3GC-I

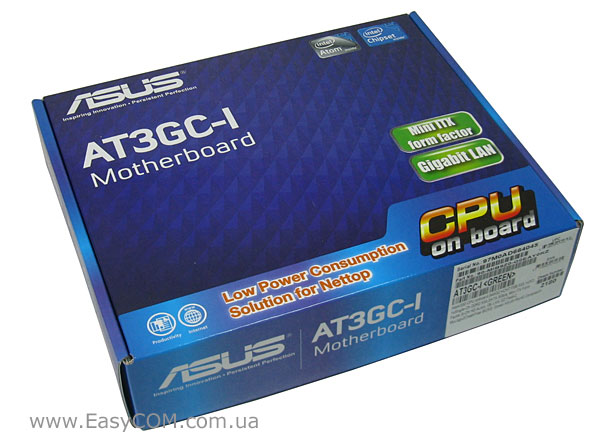

Плата впакована в картонну коробку з якісною кольоровою поліграфією. На лицьовій стороні упаковки зазначені фірма-виробник, назва моделі, форм-фактор виробу та передустановлений гігабітний LAN-контроллер, а також окремо підкреслюється, що процесор вже розпаяний на платі.

ASUS AT3GC-I

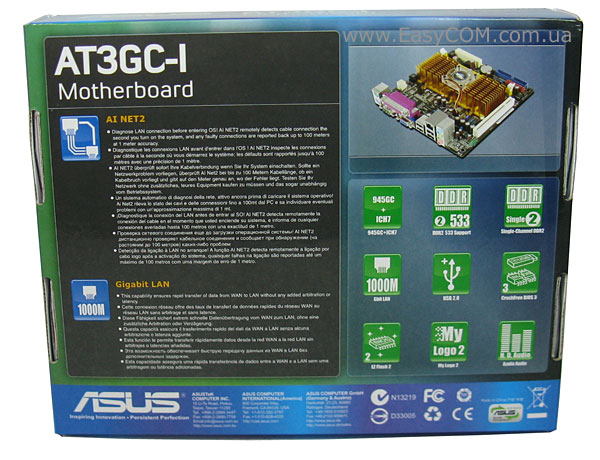

На звороті упаковки показаний зовнішній вигляд плати, за допомогою простих і зрозумілих піктограм зазначені основні особливості виробу, а також на різних мовах описані фірмова технологія AI NET2 і гігабітний мережний LAN-контроллер.

Порадувало те, що за якістю та за дизайном впаковка ASUS AT3GC-I не відрізняється від упаковок плат класом вище, що мають дорожчу вартість.

ASUS AT3GC-I

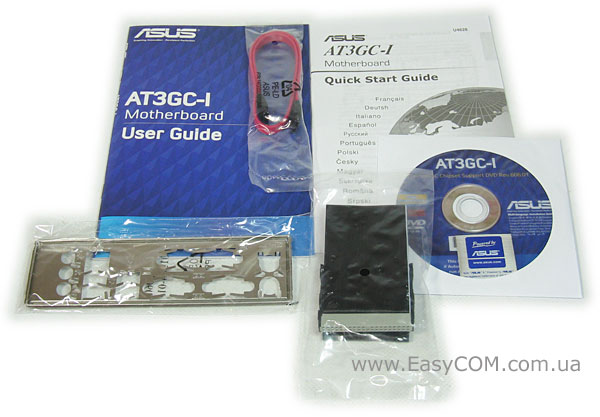

У комплекті з материнською платою можна знайти:

  • Посібник користувача
  • 1x SATA-кабель
  • 1 x Ultradma 133/100/66 кабель
  • Планка задньої панелі I/O Shield
  • Диск з драйверами та утилітами.

Комплект поставки у плат ASUS AT3GC-I і GIGABYTE GA-GC330UD однаковий і, м'яко кажучи, мінімальний, тільки щоб можна було зібрати системний блок, та і то не в будь-якій мінімальній конфігурації. Якби ще поклали один SATA-кабель і перехідник живлення для SATA-пристроїв, тоді був би мінімальний «життєво важливий» комплект. Ну і так добре, ці перехідники та кабелі продаються в будь-якій комп'ютерній крамниці та коштують недорого.

ASUS AT3GC-I

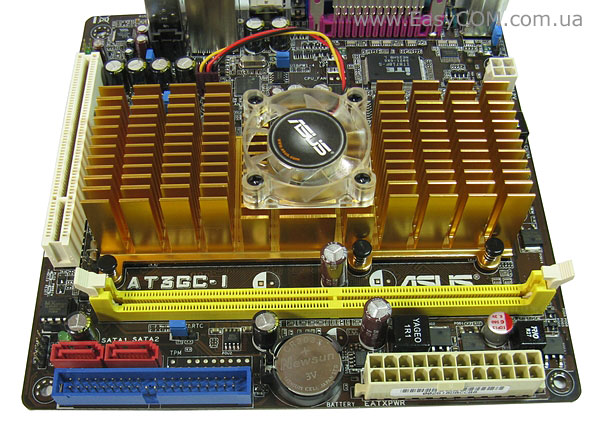

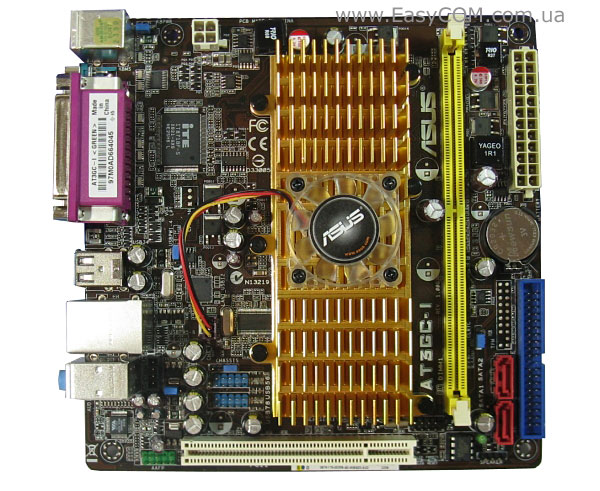

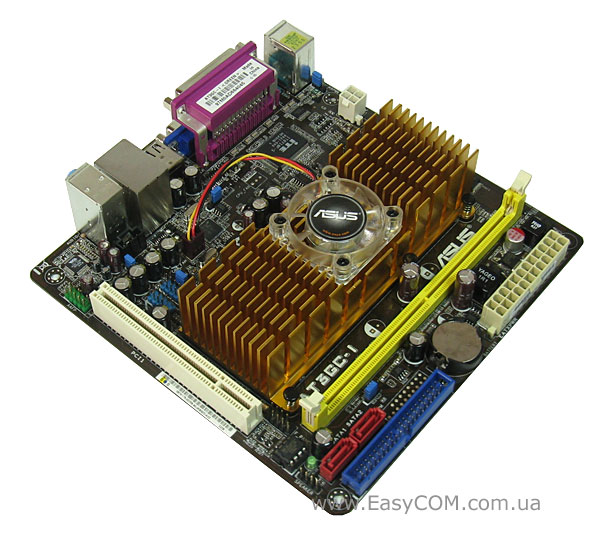

Материнська плата ASUS AT3GC-I має квадратну форму, і у висоту вийшла трохи довше 240-контактного роз’єму під оперативну пам'ять. Викликане це стандартом кріплення материнської плати в корпусі – менше просто нікуди. Але це і добре, тому що завдяки цьому на платі найшлося місце для одного слота PCI. Встановлення оперативної пам'яті здійснюється в один єдиний слот, який підтримує модулі максимальним DDR2-533 об'ємом до 2 ГБ. Як ви розумієте, про підтримку двоканального режиму роботи оперативної пам'яті не може бути і мови, а якщо врахувати, що максимальна частота роботи модуля становить 533 МГц, то це може стати «вузьким місцем» у загальній продуктивності системи. Звертаємо увагу, що можна використовувати і більш швидші модулі пам'яті, але працювати вони будуть у режимі DDR2-533. Роз’єми підключення живлення та роз’єм IDE розташовані по краю плати, тому проблем з підключенням до них і ергономічним укладанням проводів і шлейфа не виникне. В цьому дана материнська плата має деяку перевагу перед своїм конкурентом GIGABYTE GA-GC230D, а ось за можливостями розширення вони повністю ідентичні.

ASUS AT3GC-I

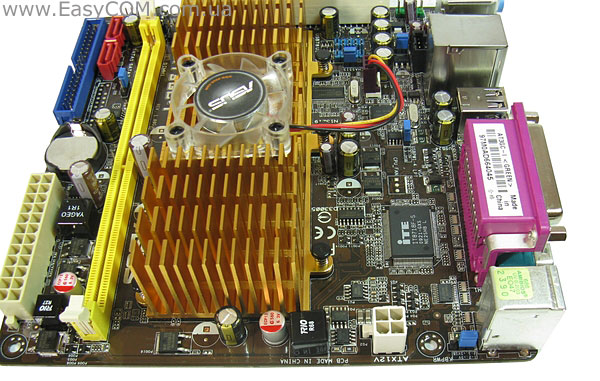

Систему охолодження інженери компанії ASUS вирішили не ускладнювати, і правильно зробили. В основі її лежить один великий радіатор, що накриває одразу всі три мікросхеми, яким необхідне охолодження. Додає цій системі ефективності один невеликий вентилятор, розташований над «самою гарячою крапкою», а точніше над північним мостом Intel 945GC. При тестуванні плати радіатор був трохи теплий, а шум вентилятора, що обертається зі швидкістю 6200 об/хв, знаходився на рівні нижче середнього. До мінусів системи охолодження можна віднести хіба що кріплення радіатора за допомогою пружних пластмасових кліпс, але це, взагалі, дріб'язок, головне результат. Що тут скажеш – рішення компанії ASUS набагато ефективніше трьох роздільних радіаторів, застосованих інженерами компанії GIGABYTE.

ASUS AT3GC-I

Системи живлення конкуруючих плат схожі, але є і деякі відмінності. Так, на розглянутій нами сьогодні материнській платі ASUS AT3GC-I живлення процесора і модуля оперативної пам'яті здійснюється від однофазних імпульсних стабілізаторів, а для живлення мікросхем системної логіки застосований звичайний лінійний стабілізатор. На цьому відмінності не закінчуються – на відміну від GIGABYTE GA-GC330UD, де на всій платі використані надійні і якісні конденсатори з твердим електролітом, ASUS AT3GC-I може похвастатися наявністю таких тільки на виході імпульсних стабілізаторів, по одному на кожний. Всі інші конденсатори - звичайні електролітичні і, хоч вони і мають низький внутрішній опір і високу робочу температуру, по надійності та довговічності зрівнятися з твердотільними конденсаторами вони не можуть. Мінус компанії ASUS за економію, причому сумнівну.

ASUS AT3GC-I

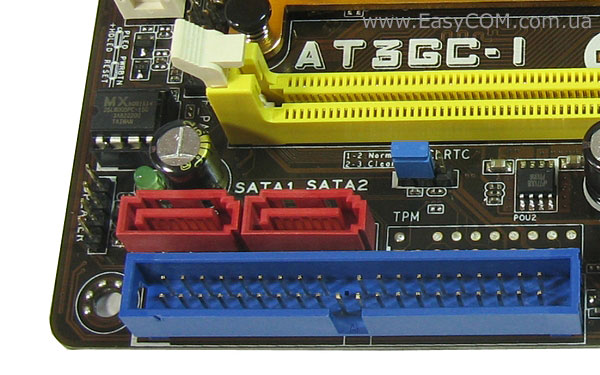

Можливості дискової підсистеми в плат повністю однакові та реалізовані силами південного мосту ICH7. Складається вона з двох роз’ємів SATA II, що мають максимальну швидкість передачі даних до 3 Гбіт/с, і контролера IDE, для підключення двох PATA-пристроїв. Підключити периферійне обладнання можна до восьми портів USB, з яких чотири виведені на задню інтерфейсну панель, а чотири розведені на платі. До розведених на платі портів можна підключити роз’єм швидкого доступу на лицьовій панелі корпусу та картрідер, або вивести їх на задню панель за допомогою спеціального виносного модуля. Скромні, звісно, можливості, але цілком достатні для офісного комп'ютера або простого медіацентра.

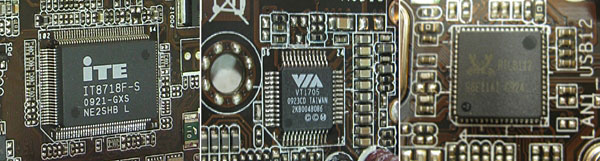

Обслуговуванням системного моніторингу, портів COM і LPT займається контролер IT8718F-S. Інтегрований 6-канальний High-Definition Audio кодек виконаний на мікросхемі VT 1705 виробництва компанії VIA і при тестуванні показав досить непогані результати як для вбудованого рішення. У цьому плати, можна сказати, рівні. А ось для мережних з'єднань на платі ASUS AT3GC-I використовується гігабітний LAN-контролер RTL8112 виробництва компанії Realtek, на відміну від 100 Мбіт/с на GIGABYTE GA-GC330UD, і це вже невеликий плюс продукту від ASUS.

ASUS AT3GC-I

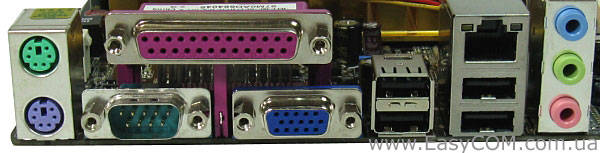

На задню панель материнської плати ASUS AT3GC-I виведені наступні порти:

  • два PS/2 для клавіатури або миші;
  • 1 роз’єм COM;
  • 1 роз’єм LPT;
  • 1 роз’єм VGA (D-SUB);
  • чотири роз’єм USB;
  • роз’єм RJ45 для мережних з'єднань;
  • 3 аналогових роз’єм для підключення 6-канального звуку.

До певної міри знову бачимо відсутність можливості підключити монітор з DVI-входом, не кажучи вже про більш сучасні інтерфейси, а в іншому більш ніж достатній набір портів для підключення сучасної і «старої» периферії в офісі або вдома, але без натяків на високу мультимедийность системи.
