Огляд і тестування материнської плати ASUS A88X-PLUS

Як неважко здогадатися з назви материнської плати, про яку піде мова в даному огляді, призначена вона в першу чергу для роботи з новими процесорами серії AMD Kaveri, а також з актуальними рішеннями лінійок AMD Trinity / Richland. Додатково ASUS A88X-PLUS може похвалитися не тільки дуже доступною вартістю (близько 110 доларів США), але й наявністю досить гідного оснащення та флагманського чіпсету AMD A88X. А оскільки з його ключовими особливостями ми вже встигли познайомити вас раніше, то пропонуємо перейти безпосередньо до огляду рішення від компанії ASUS.

Специфікація материнської плати ASUS A88X-PLUS:

Виробник	ASUS
Модель	A88X-PLUS (rev 1.0)
Чіпсет	AMD A88X
Процесорний роз’єм	Socket FM2+
Підтримувані процесори	AMD A / AMD Athlon
Частота використовуваної пам'яті	2400* / 2250* / 2200* / 2133 / 1866 / 1600 / 1333 МГц (*OC)
Підтримка пам'яті	4 x DDR3 DIMM-слоти з підтримкою до 64 ГБ пам'яті
Слоти розширення	1 x PCI Express 3.0 x16 1 x PCI Express 2.0 x16	X16 x16+x4
	2 x PCI Express 2.0 x1 3 х PCI
Дискова підсистема	Чіпсет AMD A88X підтримує: 8 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10, JBOD
LAN	1 x Realtek 8111G (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC887 8-канальний звук S/PDIF Out
Живлення	1 х 24-контактний роз’єм живлення ATX 1 x 4-контактний роз’єм живлення ATX12V
Вентилятори	1 x роз’єм вентилятора CPU (4-контактний) 2 x роз’єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на елементах підсистеми живлення
Зовнішні порти I/O	1 x HDMI 1 x DVI-D 1 x D-Sub 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 1 x Optical S/PDIF out 5 x аудіопортів 1 х PS/2 (для підключення мишки або клавіатури)
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний) 3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 8 x портів SATA 6 Гбіт/с 1 x роз’єм COM 1 x конектор виведення звуку на передню панель 1 x S/PDIF out 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS 1 х клавіша MemOK! 1 x перемикач GPU Boost
BIOS	64 Mб Flash ROM UEFI AMI BIOS PnP, ACPI 2.0a, SM BIOS 2.7, DMI 2.0, WfM 2.0
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 2 x кабелі SATA 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри	ATX 305 х 226 мм
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+A88X-PLUS

Упаковка та комплектація

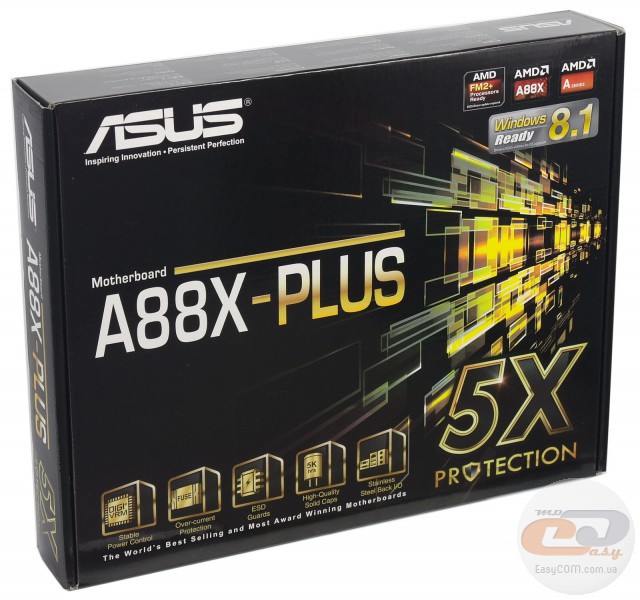

Материнська плата постачається в компактній коробці, виконаній зі щільного картону та прикрашеній якісною поліграфією в жовто-чорних тонах. За традицією більша частина лицьового простору відведена під найменування компанії-виробника та моделі пристрою. Окремо відзначена відповідність новинки фірмовій концепції 5X PROTECTION, яка включає:

• Спеціальні запобіжники для підвищеного ступеня захисту від надструму та струму короткого замикання.
• Захист від електростатичних розрядів.
• Винятково японські твердотільні конденсатори з підвищеним терміном служби (до 5000 годин при температурі 105°С).
• Посилену конструкцію інтерфейсної панелі, яка виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
• Цифрові ШІМ-контролери для керування підсистемами живлення центрального процесора та модулів оперативної пам'яті, які використовуються відповідно до фірмової концепції DIGI+ VRM.

На звороті упаковки розташоване зображення материнської плати, її коротка технічна специфікація, а також наведено перелік підтримуваних технологій і особливостей:

• GPU Boost – функція автоматичного розгону інтегрованого в процесор графічного ядра, яка дозволяє збільшити продуктивність аж до 30%.
• USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
• Fan Xpert 2 – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
• AI Suite III – у комплекті з материнською платою постачається фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи не заходячи в BIOS.
• AMD CrossFireX – материнська плата підтримує технологію об'єднання відеокарт для спільних розрахунків графічних ефектів з розподілом ліній за схемами х16 / х16+х4.
• Network iControl – за допомогою комплектного ПЗ можна в режиму реального часу контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів.

Додатково відзначимо підтримку технологій AMD Eyefinity і AMD Dual Graphics, а також наявність відеовиходу HDMI на інтерфейсній панелі, з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).

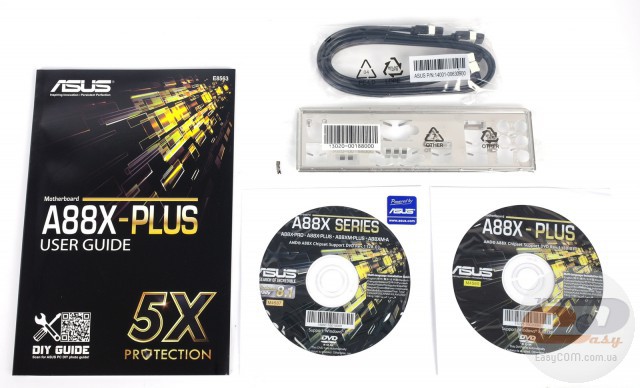

Комплект поставки ASUS A88X-PLUS виглядає наступним чином:

• диск із драйверами та утилітами;
• інструкція користувача;
• два SATA-шлейфи;
• заглушка інтерфейсної панелі.

Комплект поставки цілком достатній для доступного рішення, а поскаржитися можна хіба що на відсутність набору ASUS Q-Connectors, який суттєво спрощує складання системи.

Дизайн і особливості плати

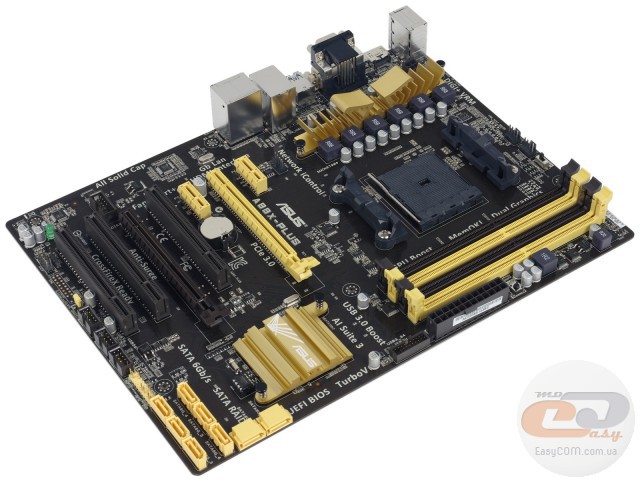

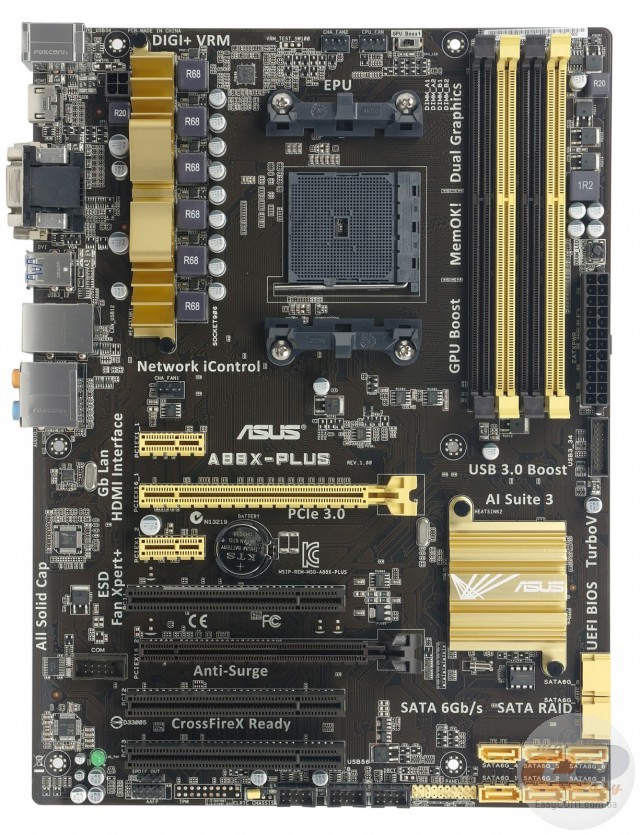

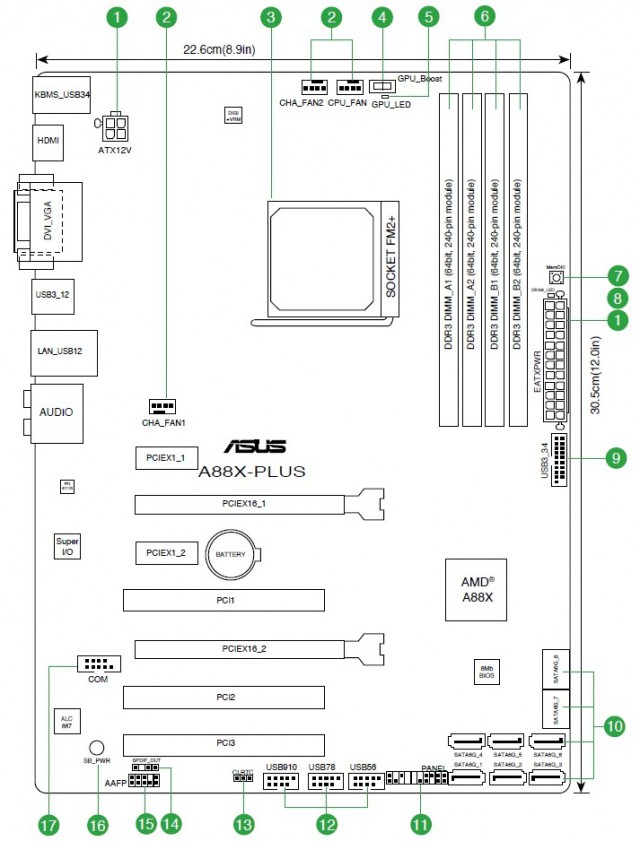

Новинка виконана на друкованій платі темно-коричневого кольору формату ATX і оформлена в стилі інших сучасних рішень компанії ASUS, у яких яскравих відтінків зовнішньому вигляду додає жовте офарблення радіаторів і частини портів. Що стосується компонування набортних елементів, то більшість роз’ємів розташована на оптимальні для себе місцях. Лише конектор COM-порту знаходиться трохи вище звичайного місця, займаючи положення біля другого слоту PCI Express x16, тому встановлення карти розширення в цей роз’єм ускладнить доступ до нього. Також варто згадати про відсутність отворів під кріпильні гвинти по краях правої сторони текстоліту. Беручи до уваги перпендикулярне розташування шести із восьми портів SATA, необхідно дотримуватися певної охайності при підключенні накопичувачів і 24-контактного роз’єму живлення ATX, оскільки надмірне зусилля може привести до пошкодження друкованої плати.

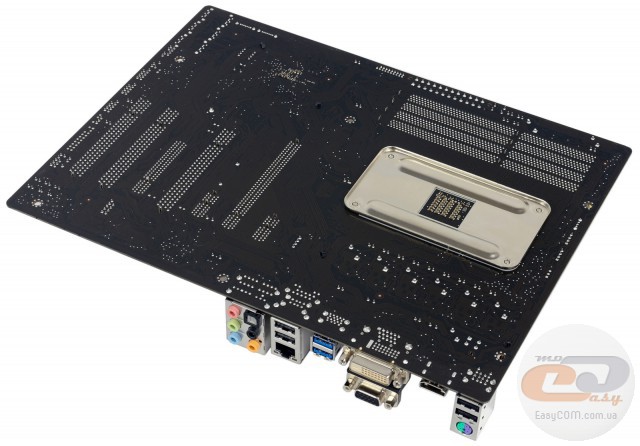

На звороті моделі ASUS A88X-PLUS, крім звичної підсилювальної пластини процесорного роз’єму, відзначити можна хіба що пластикові кліпси кріплення радіаторів.

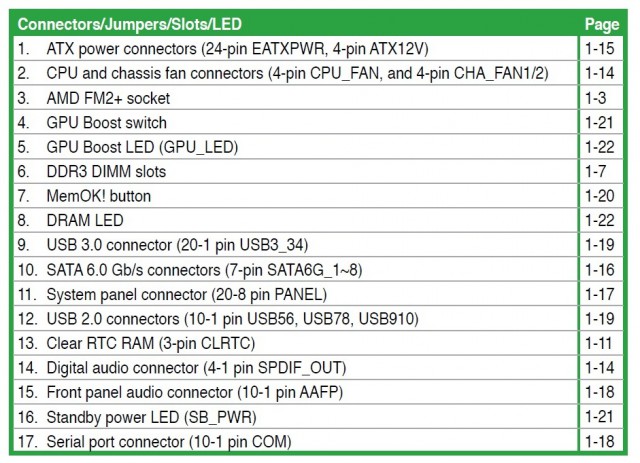

У нижній частині друкованої плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, а також колодка підключення фронтальної панелі.

Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка десяти портів USB 2.0: шести внутрішніх і чотирьох на інтерфейсній панелі.

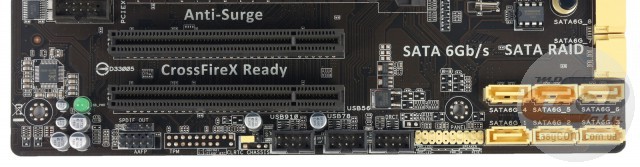

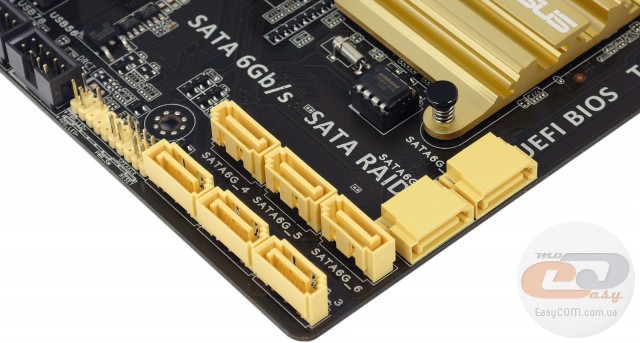

Можливості організації дискової підсистеми представлені вісьмома портами SATA 6 Гбіт/с. Усі вони функціонують завдяки чіпсету. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5, RAID 10 і JBOD. Як ми вже згадували, частина роз’ємів SATA розташована перпендикулярно поверхні плати, що разом з відсутністю отворів для кріпильних гвинтів у даній ділянці текстоліту потребуватиме від користувача більш дбайливого відношення до підключення накопичувачів.

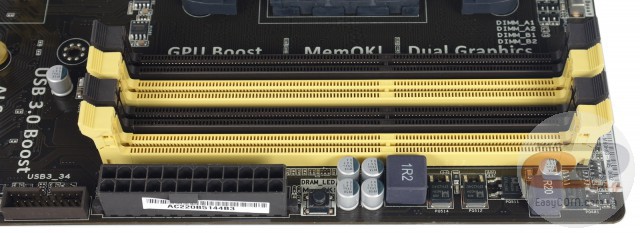

Системна плата ASUS A88X-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються планки пам'яті, що функціонують на частотах до 2133 МГц у номінальному режимі та до 2400 МГц у розгоні.

Незважаючи на заявлену виробником підтримку 64 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 32 ГБ у зв'язку з відсутністю в продажі планок ємністю більше 8 ГБ. Однак і цього буде цілком достатньо для вирішення всіх поставлених користувачем завдань.

Також відзначимо наявність клавіші MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи. Виділимо і присутність колодки для підключення виносної панелі з портами USB 3.0. Усього новинка може похвалитися підтримкою чотирьох відповідних портів: двох внутрішніх та двох на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

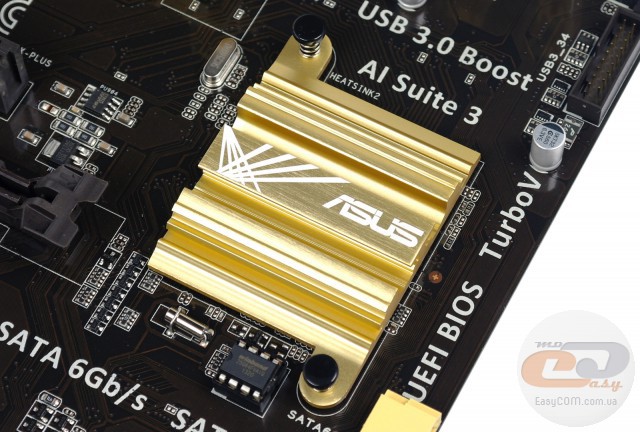

Система охолодження розглянутої плати складається із двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету AMD A88X, у той час як інший накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 38,7°C;
• радіатори охолодження елементів підсистеми живлення процесора – 46,3°C.

Отримані результати можна охарактеризувати як хороші.

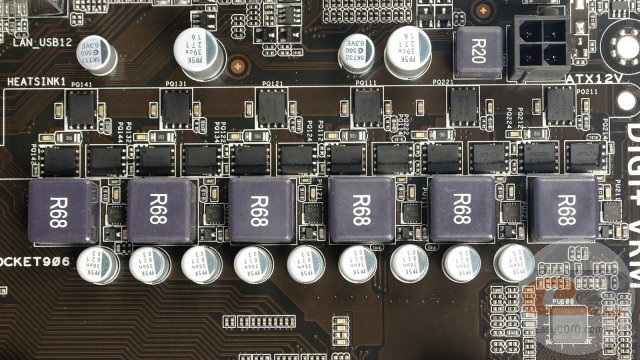

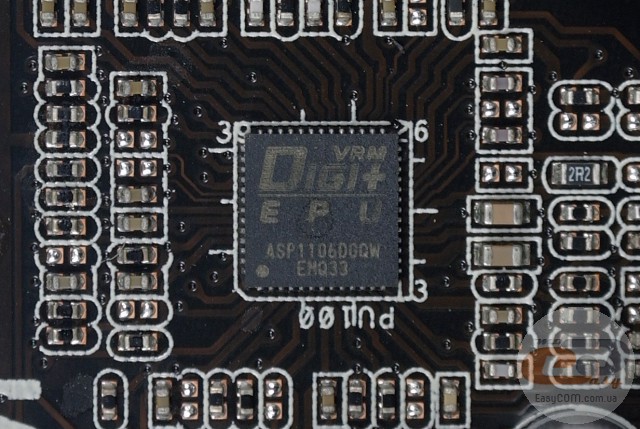

Живлення процесора здійснюється за 4+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1106 із вбудованою підсистемою керування енергоспоживанням DIGI+. Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми.

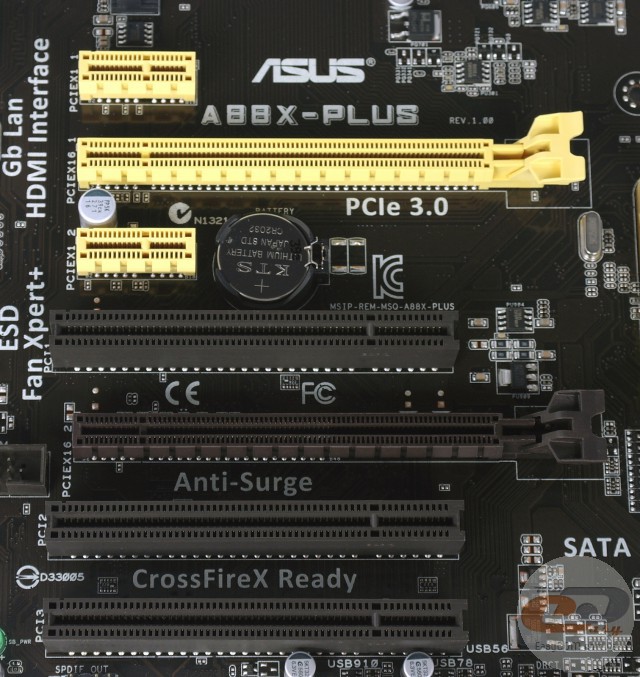

Для розширення функціональності материнської плати в розпорядженні користувача є сім слотів:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (у режимі х16);
3. PCI Express 2.0 x1;
4. PCI;
5. PCI Express 2.0 x16 (у режимі х4);
6. PCI;
7. PCI.

Навіть враховуючи підтримку технології AMD CrossFireX, подібна конфігурація краще підходить для встановлення однієї відеокарти. У випадку ж підключення двох графічних адаптерів лінії між ними розподіляться за схемою х16+х4, що не дозволить розкрити потенціал їхньої спільної роботи. Що ж стосується слотів PCI, то їхня наявність цілком може зацікавити тих користувачів, які бажають зібрати офісний ПК або, наприклад, власників якісних звукових плат з даним інтерфейсом.

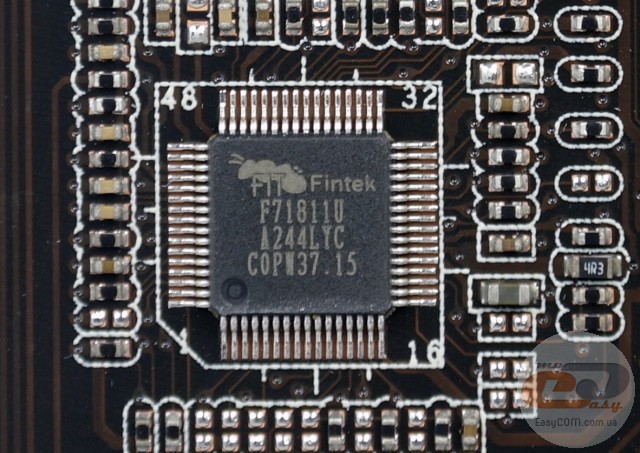

Можливості Multi I/O забезпечені мікросхемою Fintek F71811U, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

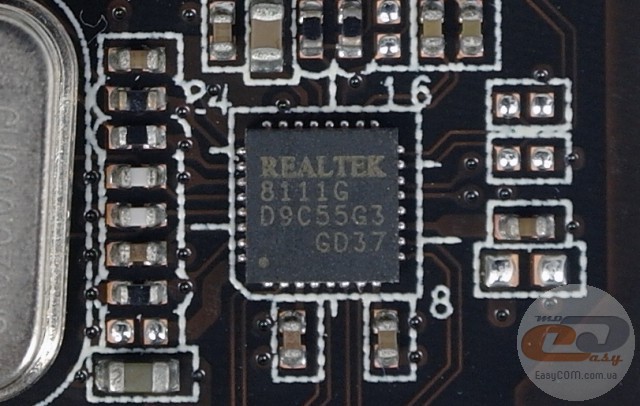

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G.

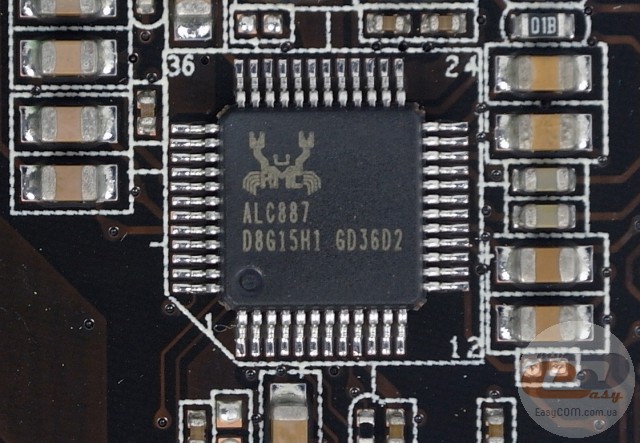

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

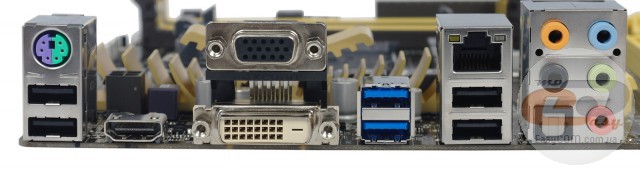

Відповідно до концепції 5X PROTECTION інтерфейсна панель моделі ASUS A88X-PLUS виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому, що робить її більш зносостійкою. Вона включає наступні порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x PS/2 для підключення мишки або клавіатури;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 x USB 2.0;
• 1 x Optical S/PDIF out;
• 5 x аудіопортів.

Подібне компонування інтерфейсної панелі можна сміливо назвати оптимальним для доступних рішень: у наявності є не тільки хороший набір відеовиходів, але й цілком достатня кількість портів USB, а також повний набір аудіовиходів для зручного підключення багатоканальної акустики. Додатково відзначимо підтримку підключення периферії з роз’ємом PS/2, а також можливість винести на інтерфейсну панель ПК порт COM за допомогою відповідного роз’єму на друкованій платі.

Можливості організації охолодження усередині системного корпусу в ASUS A88X-PLUS досить стандартні. Є три 4-контактні роз’єми для підключення вентиляторів, один з яких служить для охолодження CPU, у той час як два інші призначені для системних вертушок.

UEFI BIOS

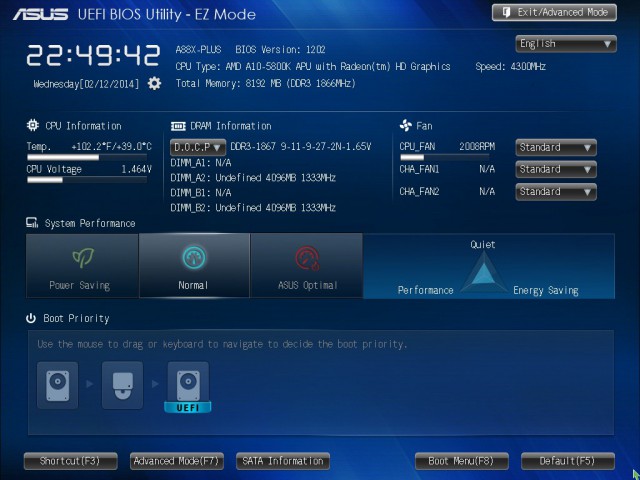

Материнська плата ASUS A88X-PLUS використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, проводити налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора та обсяг встановленої оперативної пам'яті.

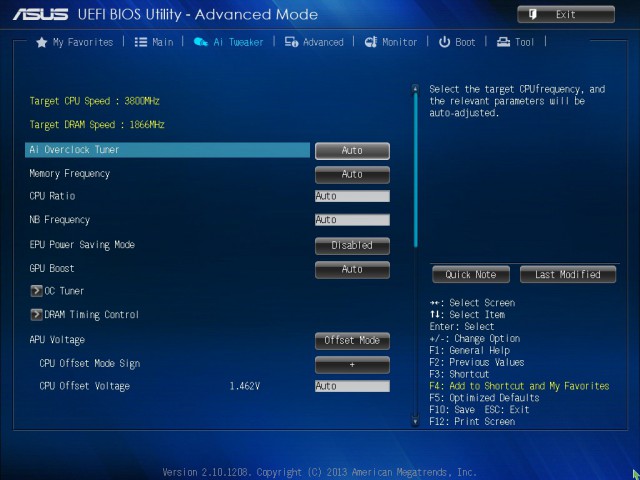

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

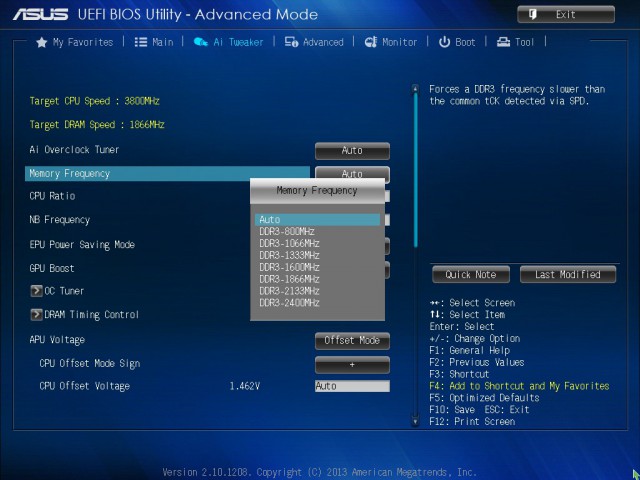

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2400 МГц.

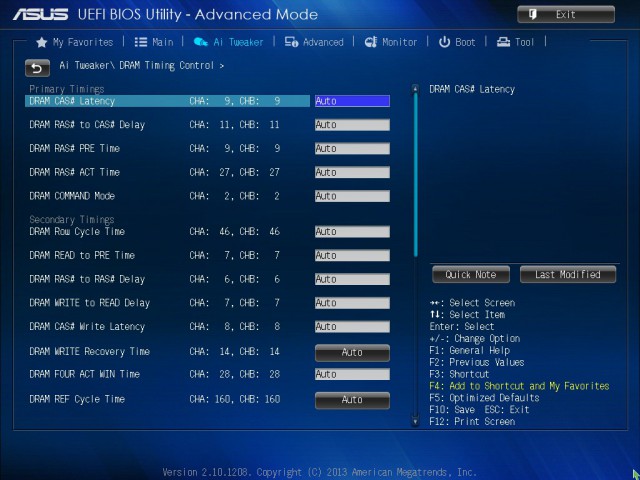

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

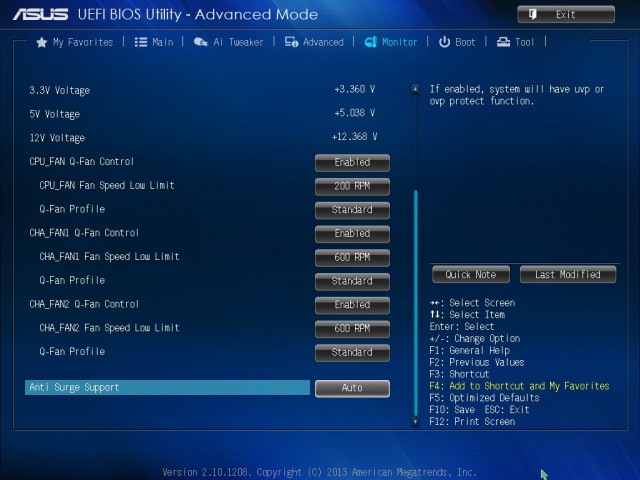

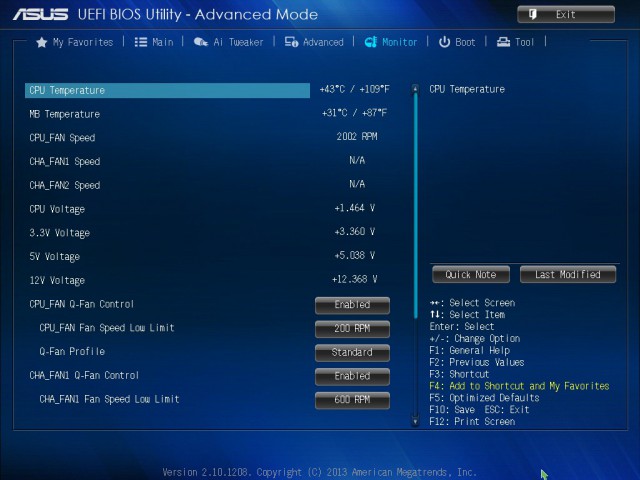

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрі процесора та на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.

Можливості розгону

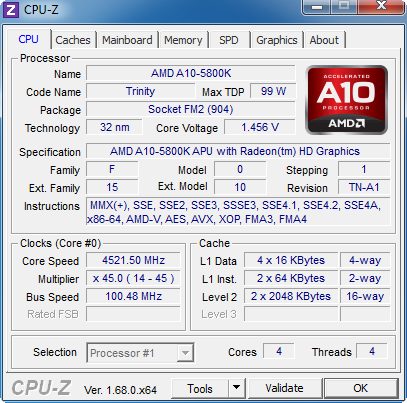

В ручному режимі, за допомогою простого збільшення множника, вдалося досягнути стабільної роботи системи при частоті APU AMD A10-5800K 4500 МГц і напрузі 1,456 В, що є хорошим результатом для якісної материнської плати.

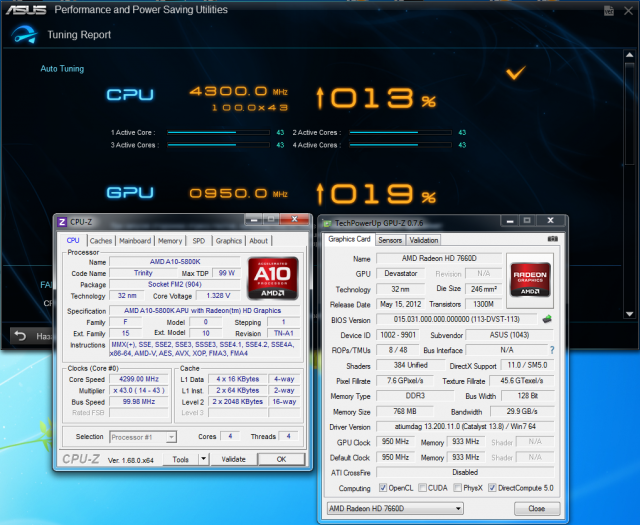

Використання можливостей автоматичного розгону за допомогою комплектного ПЗ ASUS AI Suite III дозволило підвищити частоту процесора до 4300 МГц, а графічного ядра - до 950 МГц. Аналогічний результат також можна одержати за допомогою функції OC Tuner в BIOS.

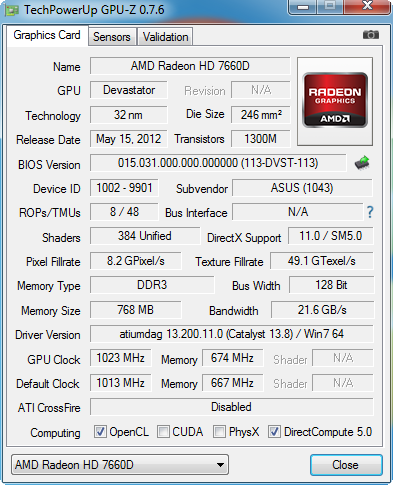

Окремо відзначимо, що утиліта GPU-Z некоректно відображає частоту роботи графічного ядра за замовчуванням (Default Clock), яка насправді становила 800 МГц замість зазначених 950 МГц.

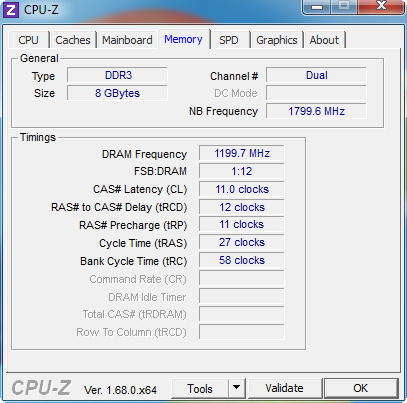

Використовуючи відповідний профіль у налаштуваннях BIOS, частоту роботи модулів оперативної пам'яті було піднято до 2400 МГц. При цьому система функціонувала стабільно.

Активувавши профіль «Extreme» в BIOS, ми одержали робочу частоту графічного ядра на рівні 1023 МГц.

У підсумку можливості материнської плати щодо реалізації розгінного потенціалу процесора та інтегрованого графічного ядра заслужено одержують найвищу оцінку, не тільки за відмінні результати, але й за зручність використання запропонованих виробником варіантів автоматичного розгону.

Тестування

Для перевірки можливостей материнської плати ASUS A88X-PLUS використовувалося наступне обладнання:

Результати тестів

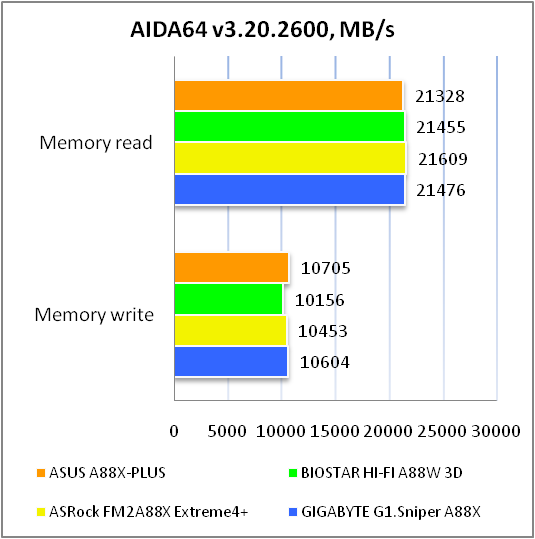

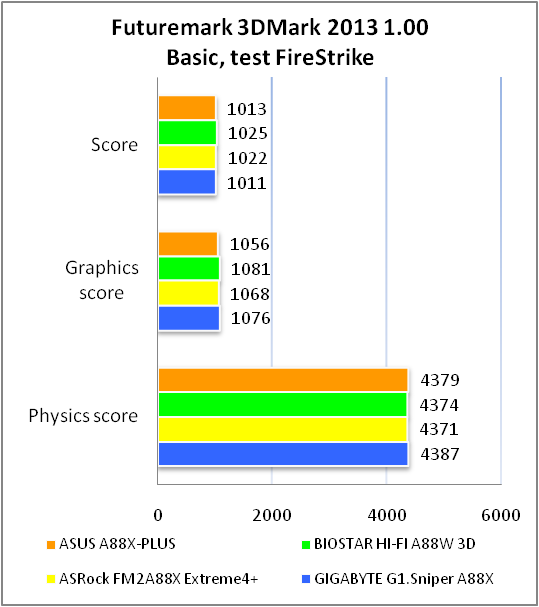

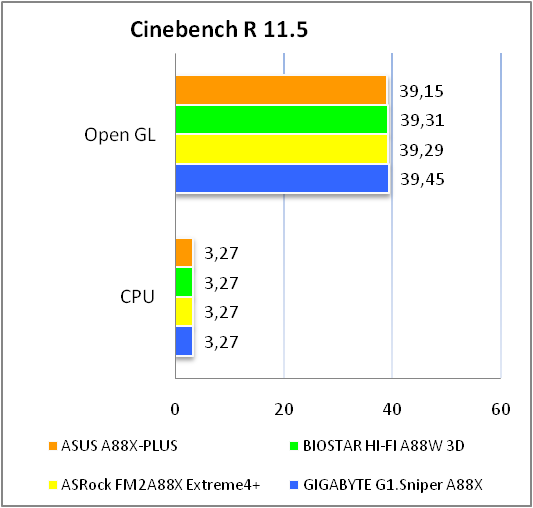

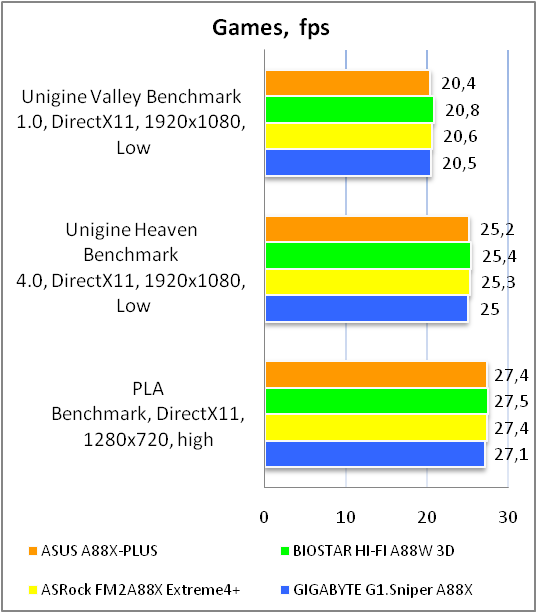

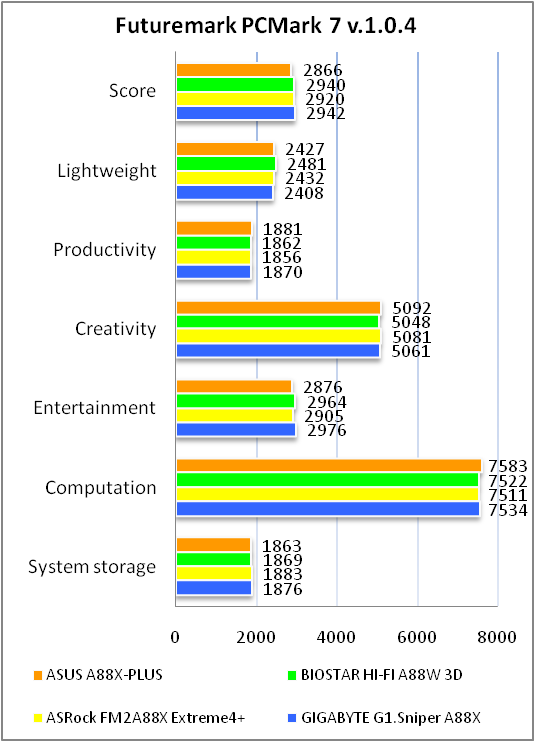

У процесі тестування ASUS A88X-PLUS показала продуктивність на рівні з конкурентами. Виходячи з отриманих результатів, можна зробити висновок про якісне виконання плати та хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Встановлений аудіокодек Realtek ALC887 забезпечує дуже хорошу якість звуку, особливо беручи до уваги доступну вартість материнської плати. Для поціновувачів же безкомпромісного звуку завжди є можливість встановлення дискретної аудіоплати, благо в наявності є слоти розширення PCI (для більш доступних рішень) і PCI Express (для сучасних пристроїв).

Висновки

Підводячи підсумки нашого знайомства з материнською платою ASUS A88X-PLUS, відзначимо, що вона є відмінно збалансованим рішенням, яке пропонує дуже хороші можливості за доступною вартістю близько 110 доларів США. Завдяки використанню флагманського чіпсету AMD A88X новинка одержала підтримку великої кількості портів SATA 6 Гбіт/с, а також цілком відповідний до сучасних стандартів набір інтерфейсів USB. У якості основних переваг ASUS A88X-PLUS відзначимо відповідність концепції 5X PROTECTION, відмінні можливості реалізації розгінного потенціалу процесора, вдале компонування інтерфейсної панелі, а також загальну високу якість виконання.

Що стосується особливостей, то перед купівлею користувачу необхідно знати про відсутність кріпильних отворів по правій стороні друкованої плати, а також про особливості реалізації технології AMD CrossFireX з розподілом ліній за схемою х16+х4.

У підсумку материнська плата ASUS A88X-PLUS виділяється в першу чергу відмінним співвідношенням ціни та можливостей, що дозволяє їй зайняти заслужене місце в системах із найширшим колом завдань, починаючи від офісних і закінчуючи ігровими ПК із однією продуктивною відеокартою.

Переваги:

• надійна 6-фазна цифрова підсистема живлення DIGI+;
• поліпшена елементна база та відповідність концепції 5X PROTECTION для більш надійної та стабільної роботи материнської плати;
• підтримка великої кількості портів SATA 6 Гбіт/с;
• підтримка технологій AMD CrossFireX, AMD Eyefinity і AMD Dual Graphics;
• хороше компонування інтерфейсної панелі;
• підтримка ряду корисних фірмових технологій: MemOK!, USB Charger+, USB 3.0 Boost і інших;
• хороший розгінний потенціал;
• підтримка функції GPU Boost.

Особливості:

• відсутність кріпильних отворів у кутах правої сторони друкованої плати;
• при встановленні двох відеокарт лінії розподіляються за схемою х16+х4.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, AVerMedia, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
