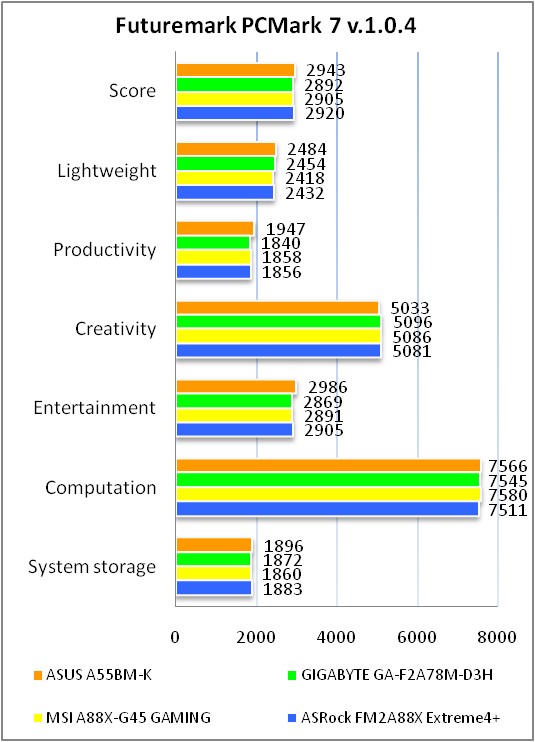

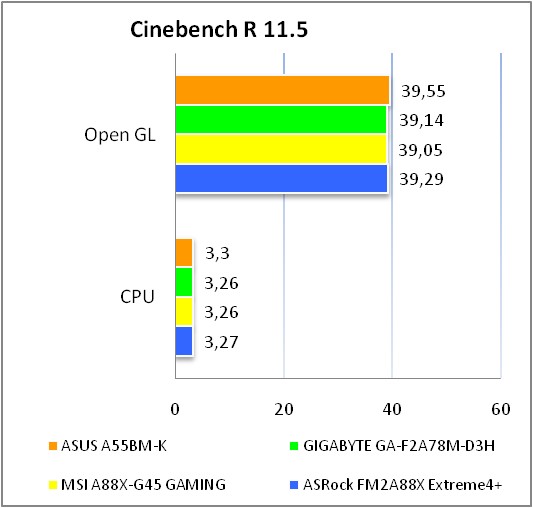

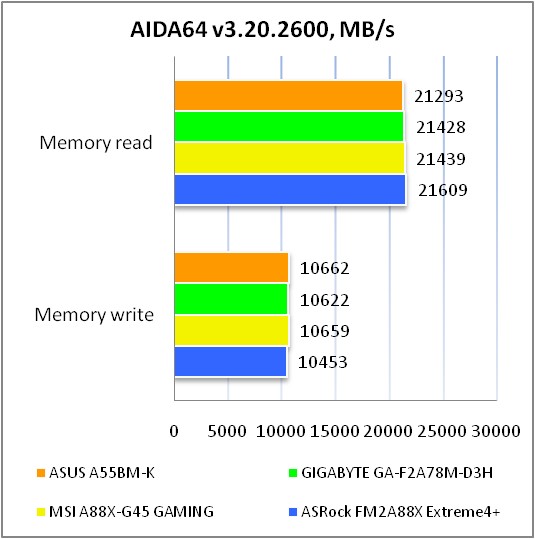

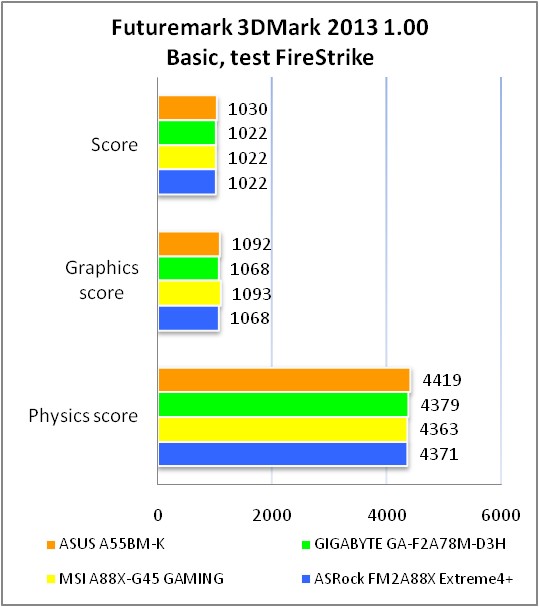

Огляд і тестування материнської плати ASUS A55BM-K

Добре відомо, що більшу частину продажів для будь-якої компанії продукують рішення нижнього і середнього цінових діапазонів. Не секрет, що багатьом користувачам не потрібно завоювати оверклокерські вершини чи організовувати мультиграфічні конфігурації, а просто потрібне надійне рішення з мінімальним набором функцій і доступною ціною.

У нас на тестуванні материнська плата початкового рівня від компанії ASUS, за основу якої взятий найдоступніший чіпсет - AMD A55. Він поєднує в собі мінімально необхідний функціонал і невисоку ціну. Основними його відмінностями від флагманського AMD A88X є відсутність підтримки інтерфейсів USB 3.0 і SATA 6 Гбіт/с, а також масиву RAID 5. Окремо відзначимо, що материнська плата ASUS A55BM-K підтримує всі доступні APU (Accelerated Processing Unit) та процесори для роз’ємів Socket FM2 і Socket FM2+. На момент написання огляду її орієнтовна вартість становила 55 доларів США.

ASUS A55BM-K

Специфікація материнської плати ASUS A55BM-K:

Виробник

ASUS

Модель

A55BM-K (rev 1.02)

Чіпсет

AMD A55

Процесорний роз’єм

Socket FM2+

Підтримувані процесори

AMD A / AMD Athlon

Частота використовуваної пам'яті

2400* / 2133 / 1866 / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

2 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x1

1 х PCI

Дискова підсистема

Чіпсет AMD A55:

4 x SATA 3 Гбіт/с

RAID 0, RAID 1, RAID 10, JBOD

LAN

1 x Realtek 8111G (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

2 / 4 / 5.1 / 7.1-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 4-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

4 x USB 2.0

3 x аудіопорти

2 х PS/2 (для підключення мишки та клавіатури)

Внутрішні порти I/O

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

4 x SATA 6 Гбіт/с

1 x роз’єм COM

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x роз’єм системного динаміка

1 x джампер для скидання CMOS

BIOS

UEFI AMI BIOS, Version: 0902

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

226 х 183 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Все цены на Asus+A55BM-K

Упаковка та комплектація

ASUS A55BM-K

Новинка постачається у картонній коробці стандартних розмірів з добре знайомою фірмовою поліграфією у чорно-жовтих тонах. На лицьовій частині упаковки ми бачимо найменування плати, компанії-виробника, а також логотипи, що свідчать про підтримку процесорів з роз’ємом Socket FM2+ і сумісність з операційною системою Windows 8.1. Також необхідно відзначити підтримку наступних технологій:

  • UEFI BIOS – сучасний та зручний графічний інтерфейс UEFI, який підтримує навігацію за допомогою мишки.
  • DIGI+ VRM – цифрова підсистема живлення для більш точної та стабільної подачі напруги для ключових компонентів.
  • AI Suite 3 – фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи не заходячи в BIOS.
  • Network iControl – комплектне ПЗ, що дозволяє оптимізувати використання мережевого трафіка та виставляти пріоритети для розподілу мережевих ресурсів.
  • ESD Guards – спеціальні мікросхеми запобігають негативному впливу електростатичного розряду на внутрішні компоненти системи;
  • Stainless Steel Back I/O – інтерфейсна панель виготовлена з нержавіючої сталі із додатковим покриттям з оксиду хрому. Це дозволяє збільшити її антикорозійні властивості.

ASUS A55BM-K

На звороті розміщена фотографія самої материнської плати та її специфікація, а також більш докладно зображені переваги перерахованих вище технологій. Додатково відзначимо підтримку технології AMD Dual Graphics.

ASUS A55BM-K

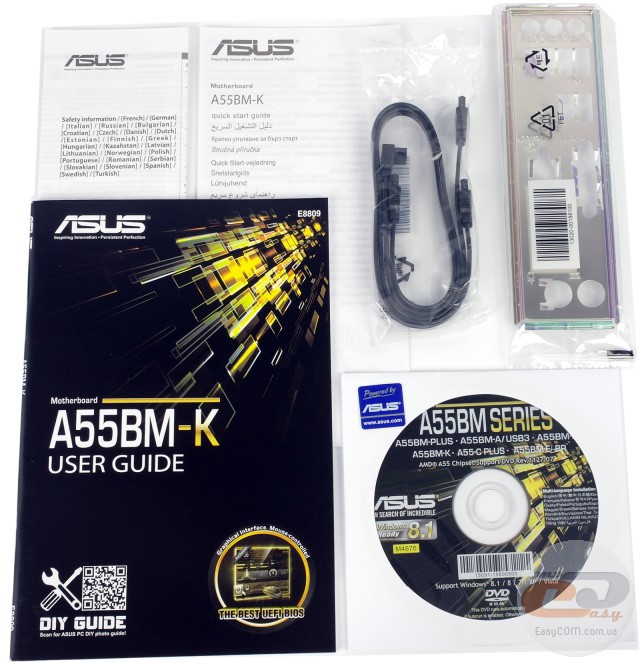

У коробці з ASUS A55BM-K ми виявили тільки найнеобхідніші аксесуари, що цілком логічно для рішення початкового рівня.

Комплект поставки містить у собі:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • два SATA-шлейфи;
  • заглушку інтерфейсної панелі.

Зовнішній вигляд і особливості плати

ASUS A55BM-K

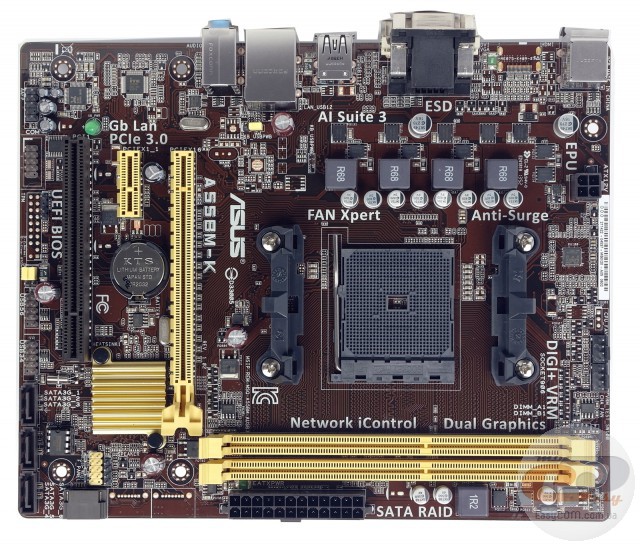

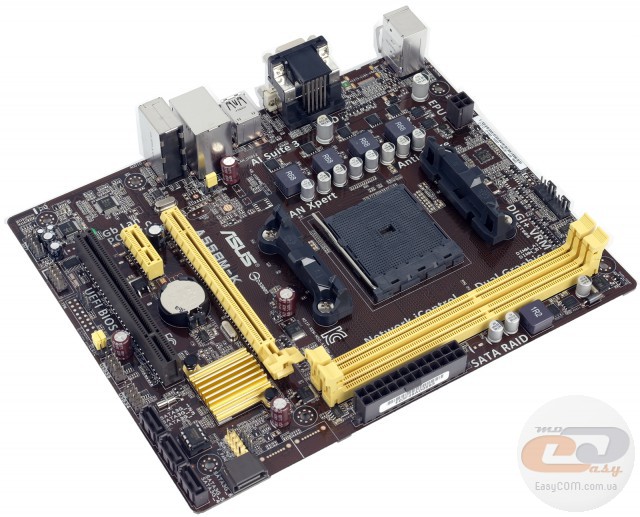

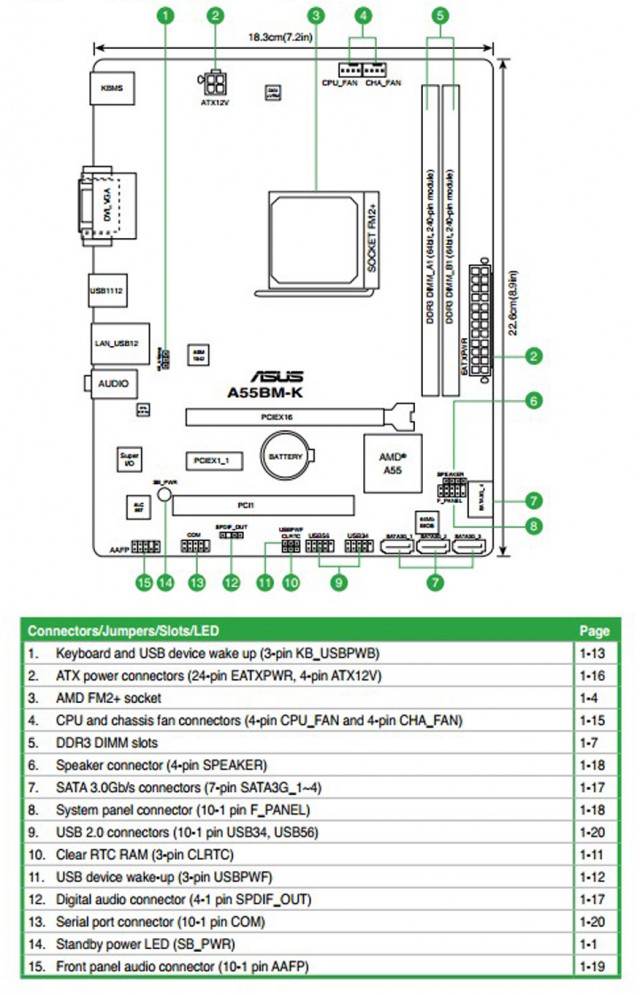

Материнська плата ASUS A55BM-K створена на текстоліті коричневого кольору формату microATX (226 х 183 мм). Самі ж роз’єми виконані в жовтих і темних тонах, що характерно для сучасних продуктів компанії ASUS. Загалом, розташування набортних елементів плати виконано цілком звично. Варто лише відзначити дуже близьке розміщення роз’єму PCI Express x16 і DIMM-слотів, що може ускладнити процес встановлення або заміни модулів оперативної пам'яті при підключеній відеокарті.

ASUS A55BM-K

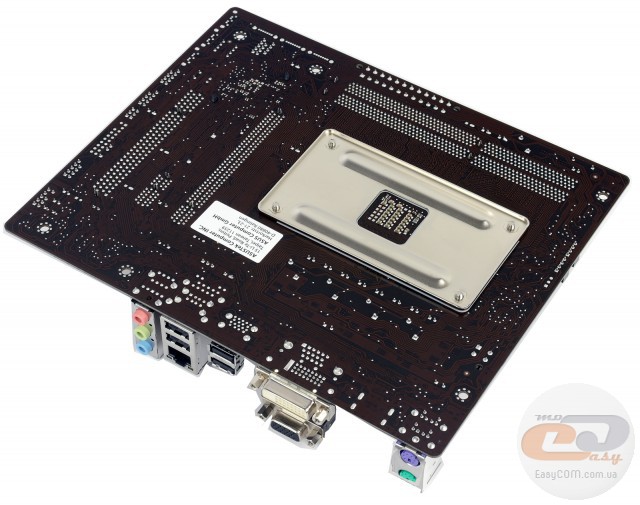

На зворотній стороні РСВ відзначаємо лише опорну пластину процесорного роз’єму та пластикові кліпси кріплення єдиного радіатора, відповідального за охолодження чіпсету.

ASUS A55BM-K

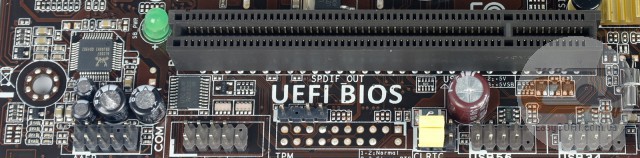

У нижній частині друкованої плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порт COM та джампер скидання параметрів CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх і чотирьох на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки AMD A55. Порти USB 3.0 відсутні, так як їх не підтримує даний чіпсет, а додаткові контролери збільшили б вартість плати, що не бажано.

ASUS A55BM-K

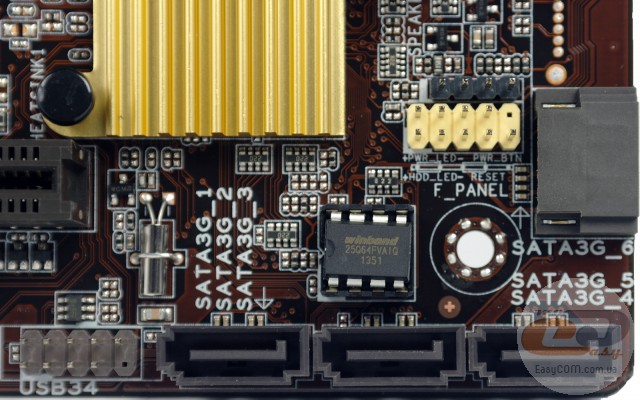

Колодки підключення фронтальної панелі і системного динаміка розташувались ближче до правого краю текстоліту. Поруч з ними знаходяться чотири порти SATA, один з яких розміщено паралельно текстоліту, а решта – перпендикулярно. Всі вони реалізовані силами чіпсету AMD A55 і відповідають стандарту SATA 3 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1 і RAID 10.

ASUS A55BM-K

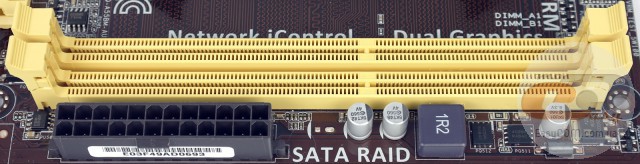

У правому верхньому куті ASUS A55BM-K розташувались два DIMM-слоти для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Живлення оперативної пом’яті однофазне і керується ШІМ-контролером RT9045 виробництва компанії Richtek. Оперативна пам'ять може працювати у двоканальному режимі. Підтримуються планки пам'яті, які функціонують на частотах до 2133 МГц у номінальному режимі та до 2400 МГц у розгоні. За з’явленням виробника, максимально можливий об’єм пам’яті може складати 32 ГБ, хоча на даний момент в продажу відсутні планки ємністю понад 8 ГБ. Тому фактичний обсяг складає максимум 16 ГБ, чого має вистачити для всіх повсякденних завдань.

ASUS A55BM-K

ASUS A55BM-K

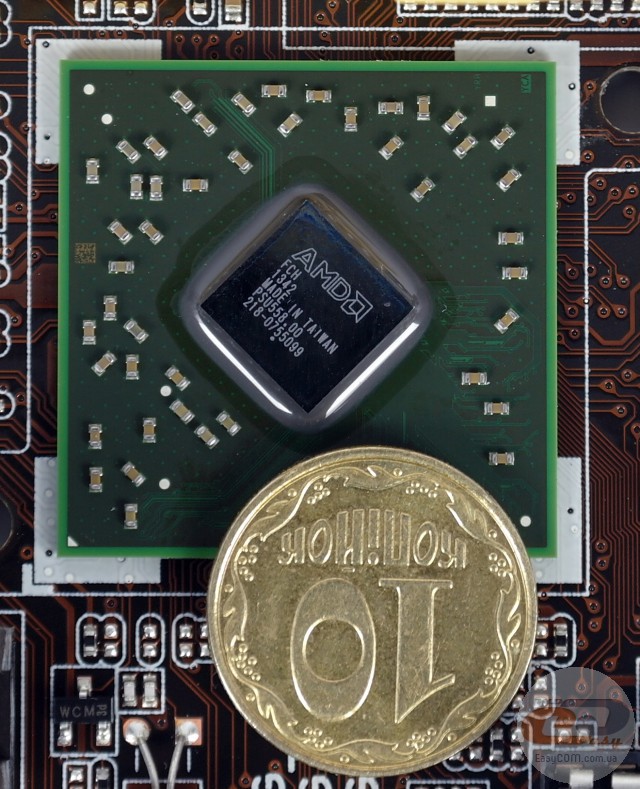

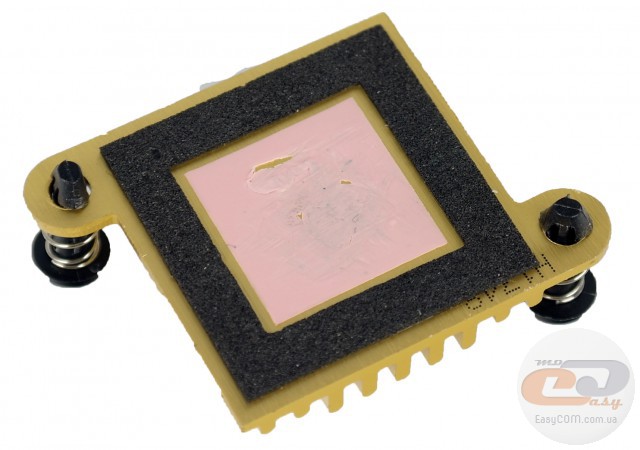

Як ми уже згадували вище, ASUS A55BM-K заснована на мікросхемі AMD A55, що забезпечує зв’язок центрального процесора і периферійних пристроїв. Чіпсет виготовлено в кінці жовтня минулого року. За його охолодження відповідає низькопрофільний алюмінієвий радіатор, що кріпиться пластиковими кліпсами.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету– 62,9°C;
  • мікросхеми і дроселі підсистеми живлення процесора – 39,1°C.

Відзначаємо дещо підвищену температуру чіпсету, що вказує на недостатню ефективність обраної конструкції охолоджуючого радіатора.

ASUS A55BM-K

ASUS A55BM-K

ASUS A55BM-K

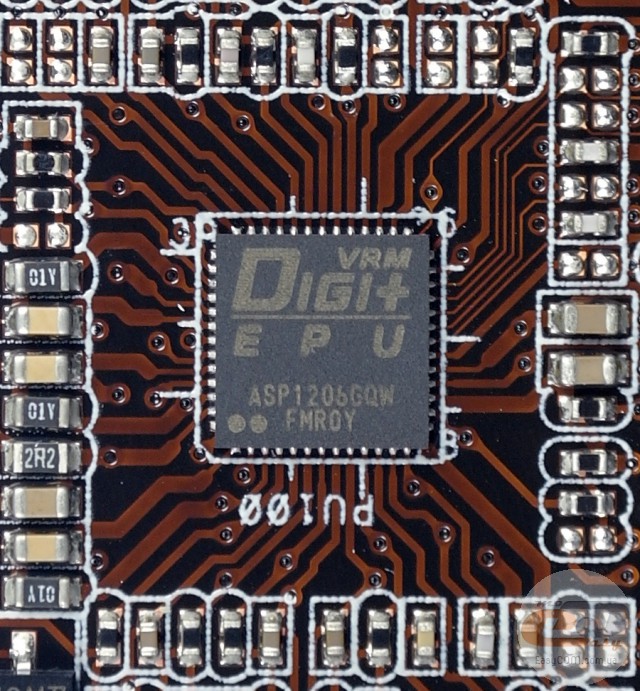

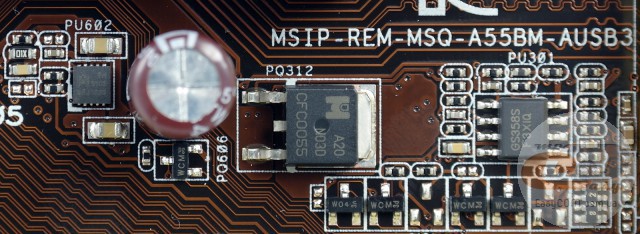

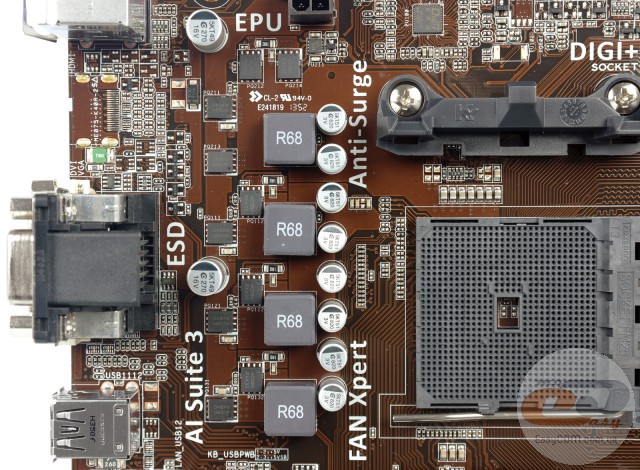

Живлення процесора здійснюється за 3+1-фазною схемою для обчислювальних ядер і додаткових вузлів. Живлення вбудованого графічного ядра виконує лінійний перетворювач, що розташований під процесорним роз’ємом. Керує усім цим цифровий ШІМ-контролер ASP1206 із вбудованою підсистемою енергоспоживання DIGI+VRM. Компоненти вузла живлення ЦП включають до свого складу японські твердотільні конденсатори та дроселі з феритовим осердям, що характеризуються високим ступенем надійності. Для живлення ASUS A55BM-K призначені основний 24-контактний і додатковий 4-контактний роз’єми.

ASUS A55BM-K

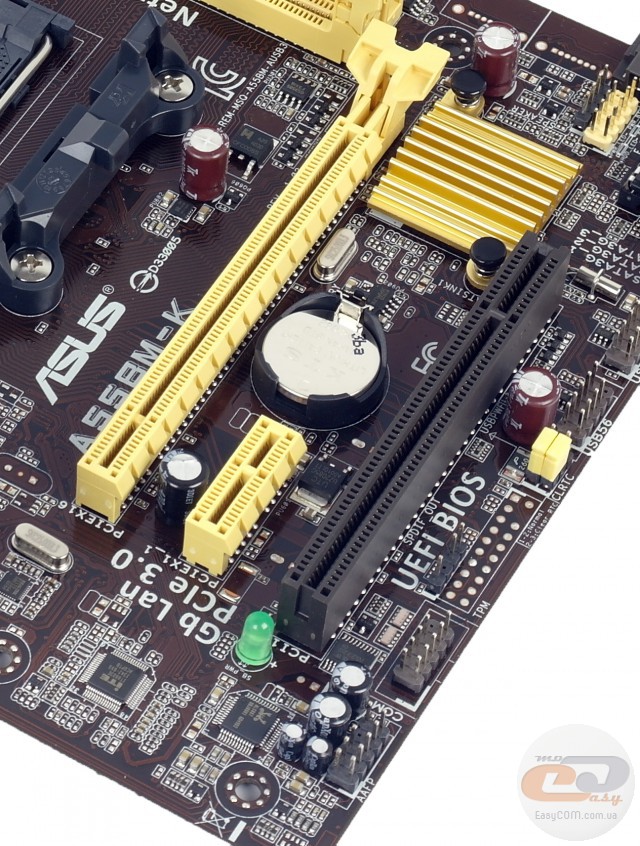

Можливості розширення функціональності материнської плати ASUS A55BM-K представлені наступними слотами:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI.

Як бачимо, є можливість встановлення тільки однієї відеокарти, яка може працювати в режимі AMD Dual Graphics. Це дасть змогу об’єднати ресурси інтегрованого графічного ядра і дискретної відеокарти, збільшивши тим самим продуктивність відеопідсистеми в цілому. Варто відзначити, що при використанні графічного адаптера з двохслотовою системою охолодження вільним залишається лише один роз’єм PCI, що варто врахувати при виборі прискорювача. Поруч із слотами розширення розташований зелений світлодіод, який сигналізує про подачу живлення на плату.

ASUS A55BM-K

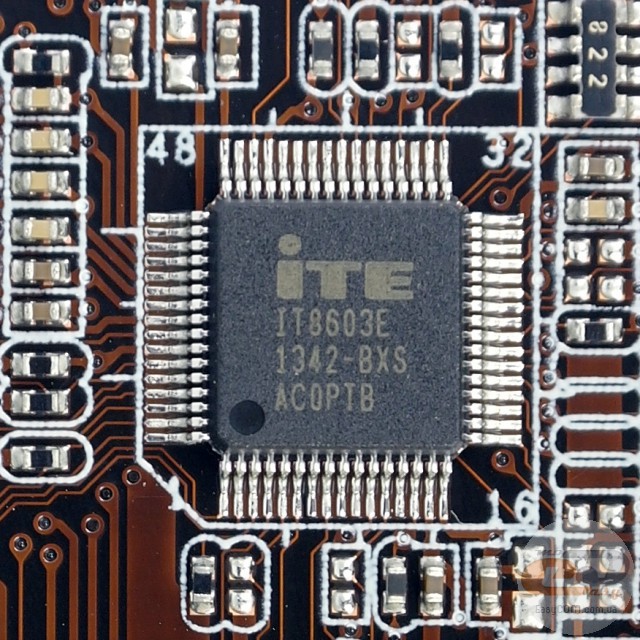

Можливості Multi I/O реалізовані за допомогою мікросхеми ITE IT8603E, яка керує системними вентиляторами, портами COM і PS/2, а також забезпечує моніторинг.

ASUS A55BM-K

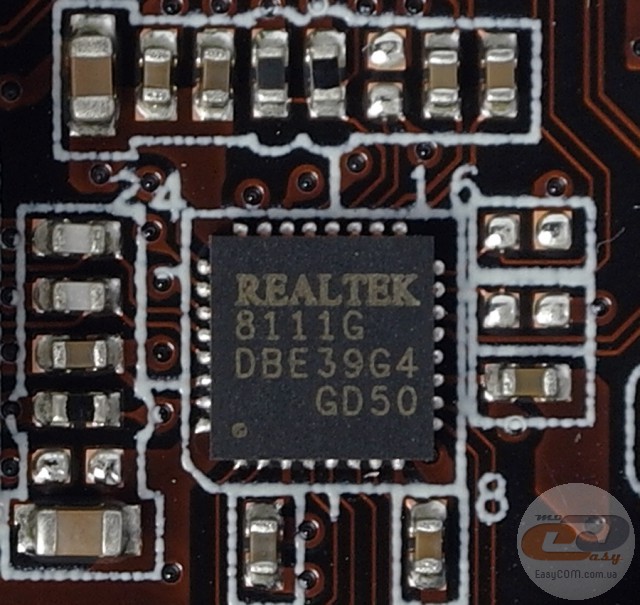

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G. Керувати мережевим трафіком допоможе фірмова утиліта Network iControl, що постачається в комплекті.

ASUS A55BM-K

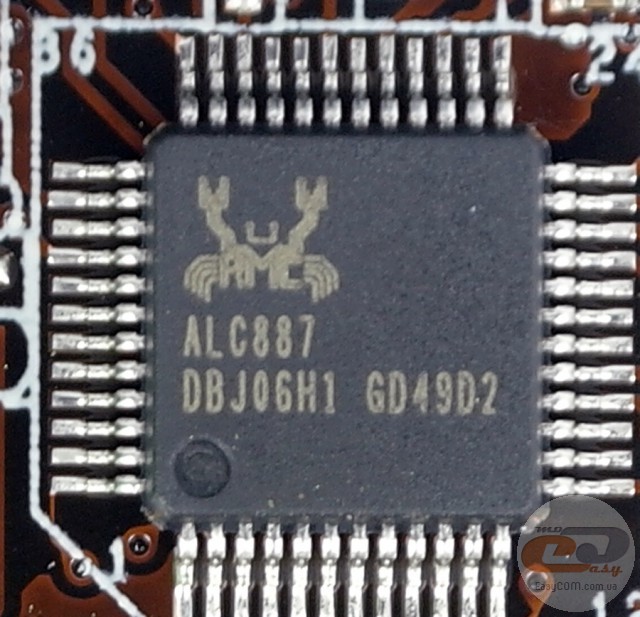

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку 8-канального звуку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

ASUS A55BM-K

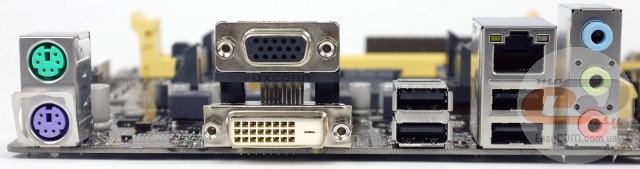

На інтерфейсну панель материнської плати ASUS A55BM-K виведені наступні порти:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45) ;
  • 4 x USB 2.0;
  • 3 x аудіопорти;
  • 2 х PS/2 (для підключення мишки та клавіатури).

Як бачимо, на інтерфейсній панелі присутнє все необхідне для нормальної роботи: є не тільки аналоговий і цифровий відеовиходи, але й роз’єми PS/2 для підключення периферії. Окремо відзначимо можливість винести на інтерфейсну панель ПК порт COM за допомогою відповідного роз’єму на друкованій платі. У якості особливостей, які є звичними для рішень бюджетного класу на базі чіпсету AMD A55, відзначимо відсутність інтерфейсів HDMI та USB 3.0, а також наявність лише трьох аудіовиходів.

ASUS A55BM-K

Можливості організації охолодження усередині системного корпусу в ASUS A55BM-K досить стандартні. Є два 4-контактні роз’єми для підключення вентиляторів, один з яких служить для охолодження CPU, у той час як другий призначений для системної вертушки. Керування швидкістю обертання їх лопатями здійснюється ШІМ-методом.

UEFI BIOS

На материнській платі ASUS A55BM-K використовується сучасний UEFI BIOS від компанії AMI, робити налаштування в якому можна і за допомогою мишки. Меню налаштувань має оригінальний і зручний інтерфейс, котрий працює в двох режимах: спрощений (EZ Mode) і розширений (Advanced Mode).

ASUS A55BM-K

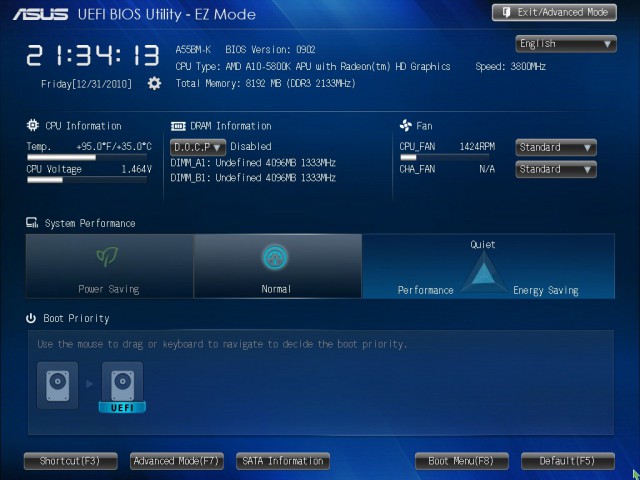

На головному екрані UEFI BIOS відображається моніторинг температури та напруги на процесорі. Також у цьому розділі можна подивитися версію BIOS, модель процесора і обсяг встановленої оперативної пам'яті. Для виходу з режиму EZ Mode досить натиснути клавішу «Exit/Advanced Mode» у верхньому правом куті чи, натиснувши на клавіатурі ESC, викликати відповідне меню.

ASUS A55BM-K

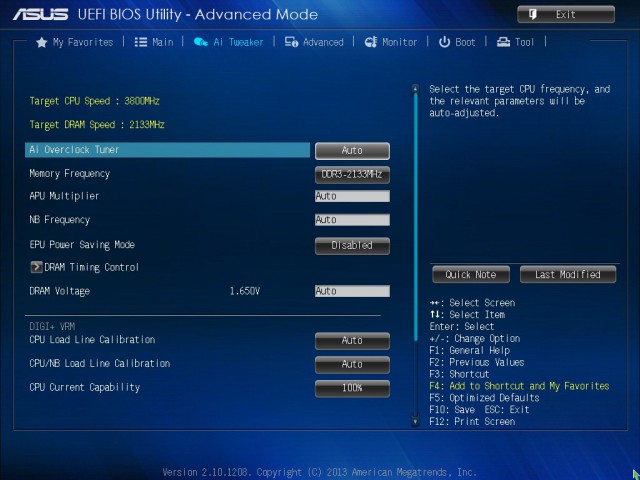

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

ASUS A55BM-K

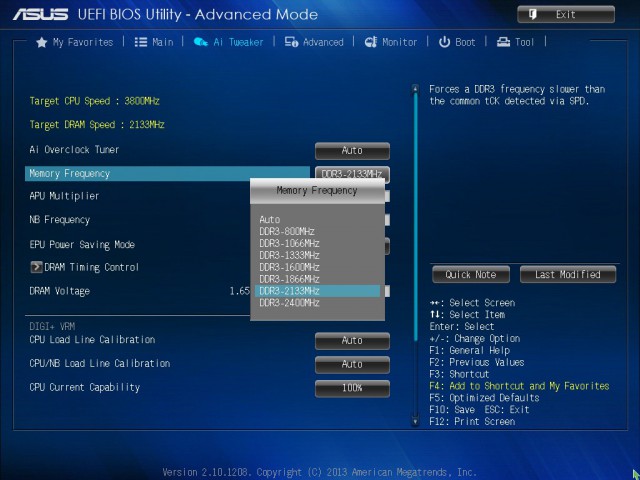

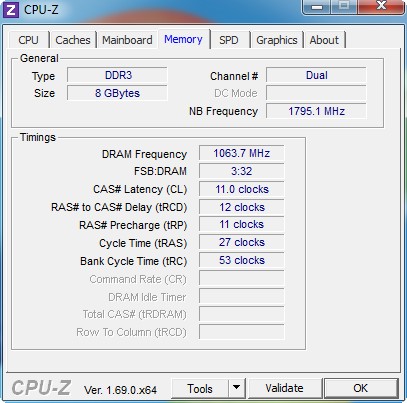

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів в межах від 800 до 2400 МГц.

ASUS A55BM-K

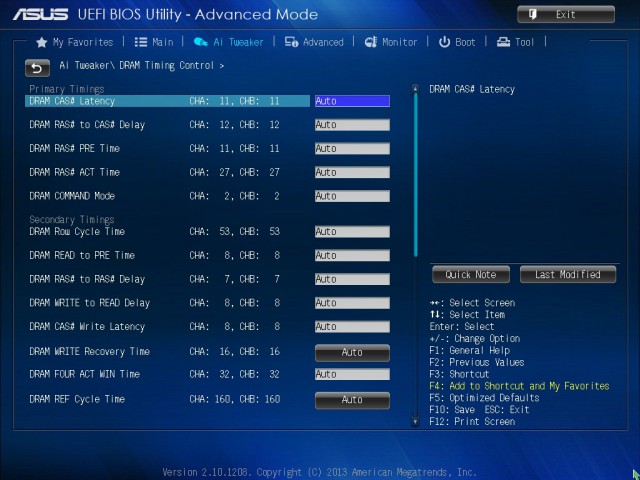

Присутня можливість тонкого налаштування основних та другорядних затримок пам'яті.

ASUS A55BM-K

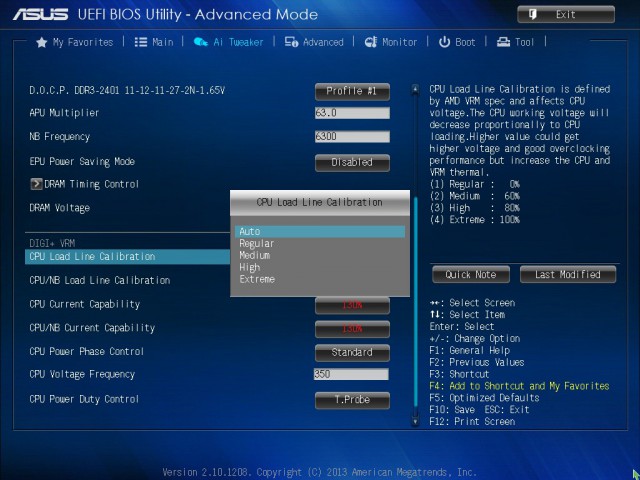

Для збільшення стабільності при розгоні можуть послужити налаштування цифрової підсистеми живлення DIGI+VRM.

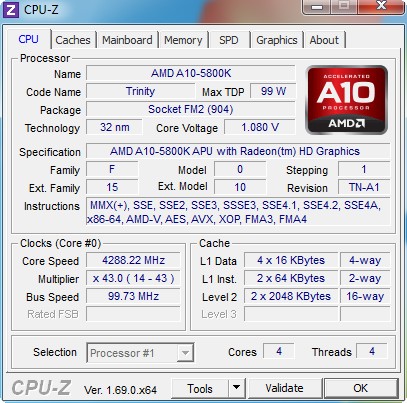

Налаштування, необхідні для розгону і оптимізації системи, зібрані в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

APU Frequency

90,00 – 300,00

1

Частота чіпсету

NB Frequency

400 – 6300

100

Процесорний множник

APU Multiplier

8 – MAX

1



CPU Voltage Frequency

200 - 350

50

Частота оперативної пам'яті

System Memory Multiplier

800 – 2400



Таймінги оперативної пам'яті

Timing Settings

CAS Latency, RAS to CAS Delay, RAS Pre Time, RAS ACT Time, COMMAND Mode, Row Cycle Time, READ to PRE Time, RAS to RAS Delay, WRITE to READ Delay, CAS Write Latency, WRITE Recovery Time, FOUR ACT WIN Time, REF Cycle Time



Напруга на модулях оперативної пам'яті

DRAM Voltage

1,35000 – 1,65000

0,00500

Варто відзначити відсутність можливості зміни напруги на процесорі, що ускладнить процес його оверклокінгу.

ASUS A55BM-K

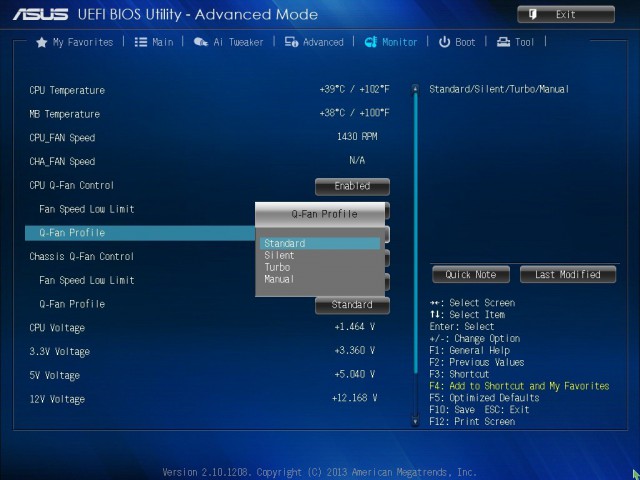

У розділі «Monitor» доступні спостереження за температурою процесора і чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково можна керувати режимом роботи встановлених пропелерів. В даному підрозділі також можна стежити за напругою на ядрі процесора та на лініях живлення +12В, +5В і +3,3В. На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

ASUS A55BM-K

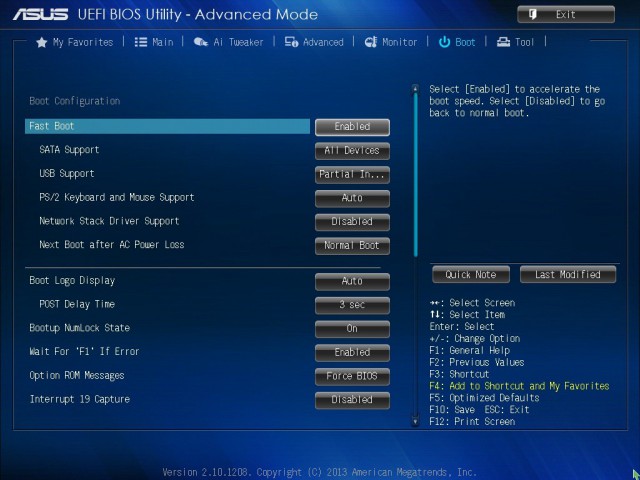

Вкладка «Boot» включає в себе параметри, пов’язані із завантаженням системи.

ASUS A55BM-K

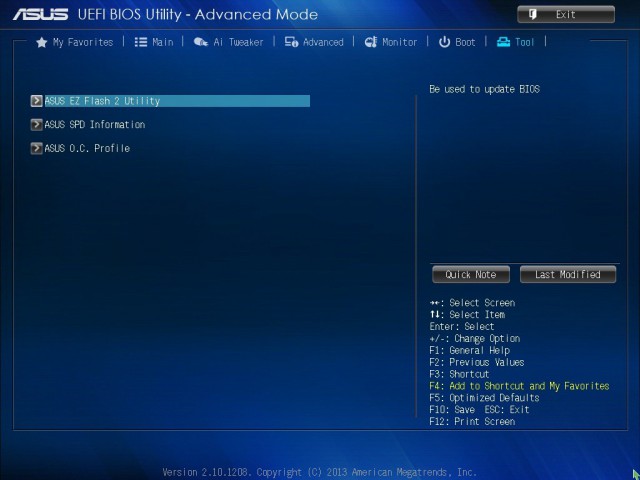

У розділі «Tool» знаходяться кілька утиліт. За допомогою EZ Flash 2 можна оновити мікрокод UEFI BIOS, при цьому підтримуються накопичувачі з файловою системою NTFS і кирилицею в назвах папок та файлів. SPD Information дозволяє переглянути вміст профілей SPD встановлених модулів пам’яті. ASUS O.C. Profiles реалізує можливість збереження до восьми профілів розгону.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.
