Тестування материнської плати ASUS P7P55D LE і дослідження ефективності зв’язок CrossFireX на її основі

У сьогоднішній статті мова піде про популярну лінійку материнських плат на основі нового набору логіки Intel P55 Express. Якщо бути точніше, то ми розглядатимемо продукцію компанії ASUS. Деякі її продукти з даної серії вже побували в нашій тестовій лабораторії – це материнські плати ASUS P7P55D EVO і ASUS P7P55D. Остання модель, як ми відзначали в її огляді, є «базовою».

…вони не так «нафаршировані» як більш «просунуті» моделі, але, одночасно, вони і не «спрощені», як молодші моделі.

… і ось сьогодні в нас з'явилася можливість протестувати якраз «спрощену» версію цієї материнської плати – ASUS P7P55D LE.

ASUS P7P55D LE

Обізнані користувачі одразу ж зрозуміли, що означає закінчення LE. Хоча офіційної його розшифровки немає, але більшість розуміють це як Light Edition, тобто полегшене видання або полегшена версія. Що ж, поглянемо, що піднесли нам тайваньські інженери цього разу.

Постачання, специфікація, комплектація

ASUS P7P55D LE

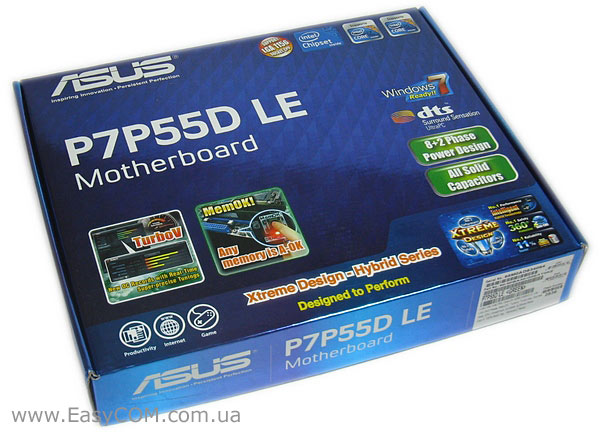

Коробка в порівнянні з коробкою від ASUS P7P55D особливо не змінилася – лише назва моделі трохи інша. Присутні згадки про всі ті фірмові технології, які були присутні і на раніше розглянутій нами платі. Єдина відмінність, яку ми хочемо відзначити, це формула стабілізатора живлення: якщо на ASUS P7P55D вона була 12+2, то в ASUS P77P55D LE вона скоротилася до 8+2.

ASUS P7P55D LE

На звороті коробки є пояснення до деяких фірмових технологій. Також, тут присутнє наочне зображення материнської плати.

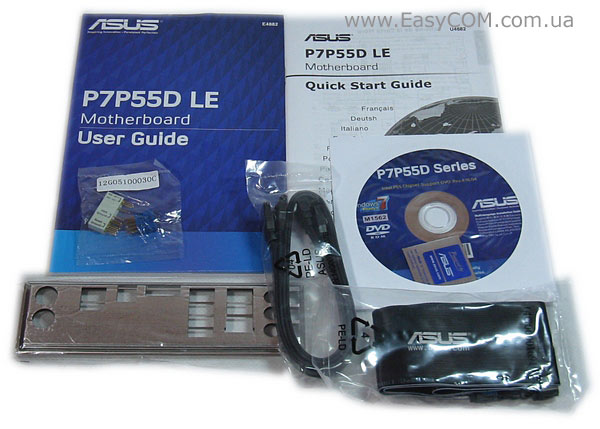

Комплект поставки став ще скромнішим, ніж в ASUS P7P55D. А зменшився він рівно на два кабелі SATA і тепер включає:

  • два кабелі SATA;
  • кабель IDE;
  • заглушку на задню панель;
  • стандартні посібники користувача;
  • диск з ПЗ і драйверами;
  • два фірмових Q-Connectors для USB-портів і роз'єму передньої панелі системного блоку;
  • наклейку на корпус.

Специфікація:

Модель

ASUS P7P55D LE

Підтримувані процесори

LGA 1156 Intel Core i5/ Intel Core i7, підтримується технологія Intel Turbo Boost.

Набор системної логіки

Intel P55 Express

Тип підтримуваної пам'яті

4 x DIMM, до 16 ГБ, DDR3 2000/1600//1333/1066 MГц
Підтримка двоканального режиму і eXtreme Memory Profile (XMP)

Слоти розширення

2 порту PCI Express 2.0 x16 (синій працює в режимі х16, білий – в режимі х4)
2 x PCI Express x1 порта
3 x PCI порту

Технології об'єднання відеокарт

Підтримується ATI CrossFireX по формулі х16+х4

Дискова підсистема

Набір системної логики:
 - 6 x SATA 3Гб/с
 - Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чіп JMicron 361:
 - 1 x eSATA 3Гб/с
 - 1 х IDE до 2 PATA пристроїв

Підтримка LAN

Гигабітний контроллер Realtek RTL8112L з підтримкою AI NET2

Звукова підсистема

8-канальний аудіо-кодек VIA VT1828S

IEEE 1394

відсутній

USB

14 х USB2.0/1.1 портів (8 на задній панелі і 6 внутрішніх роз'ємів)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 x PS/2 порт для миші
1 х оптичний вихід S/PDIF
1 x LAN (RJ45) порт
1 х eSATA порт
8 x USB 2.0/1.1 портів
6 х аудіо роз'єми

Внутрішні порти I/O

1 х 24-контактний роз'єм живлення ATX
1 х 8-контактний роз'єм живлення ATX
3 x роз'єму USB для підтримки 6 USB-портов
1 x IDE роз'їм
6 x SATA портов
1 x роз'їм кулера CPU
3 x роз'єми для кулерів корпусу
1 х роз'єм COM-порта
1 х S/PDIF выход
1 х кнопка MEMOK!
Роз’єм системній панелі

BIOS

16 Mб AMI BIOS, PNP 1.0a, DMI 2.0, SM BIOS 2.5, ACPI 2.0a

Розміри, мм

305 х 244 (ATX)

Сайт виробника

http://www.asus.com/

Свіжі версії драйверів можна викачати тут.

Все цены на ASUS P7P55D LE

1

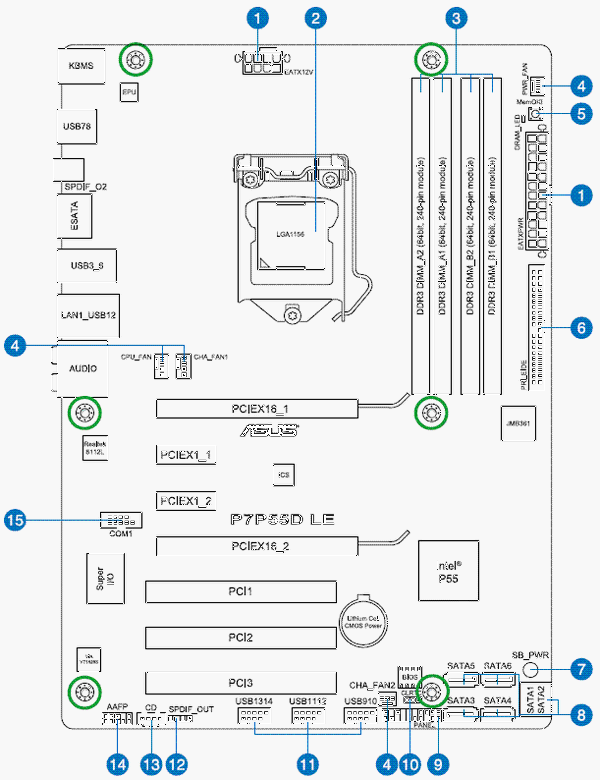

Роз'єми живлення ATX (24-контактний і 8-контактний).

2

Процесорний роз'єм Scoket LGA1156.

3

Слоти для модулів пам'яті DIMM стандарту DDR3

4

Роз'єми для підключення вентилятора процесорного кулера і корпусних вентиляторів.

5

Кнопка включення технології MemOK!

6

Роз'єм для підключення IDE-кабеля.

7

Індикатор живлення.

8

Порти SATA від набору логіки Intel P55 Express.

9

Роз'єми системної панелі.

10

Перемичка скидання налаштувань BIOS.

11

Роз'єми для виведення USB-портів.

12

Цифровий аудіовихід.

13

Аудіовхід.

14

Роз'єми для виведення звуку через передню панель.

15

Роз'єм для виведення COM-порту.

ASUS P7P55D LE

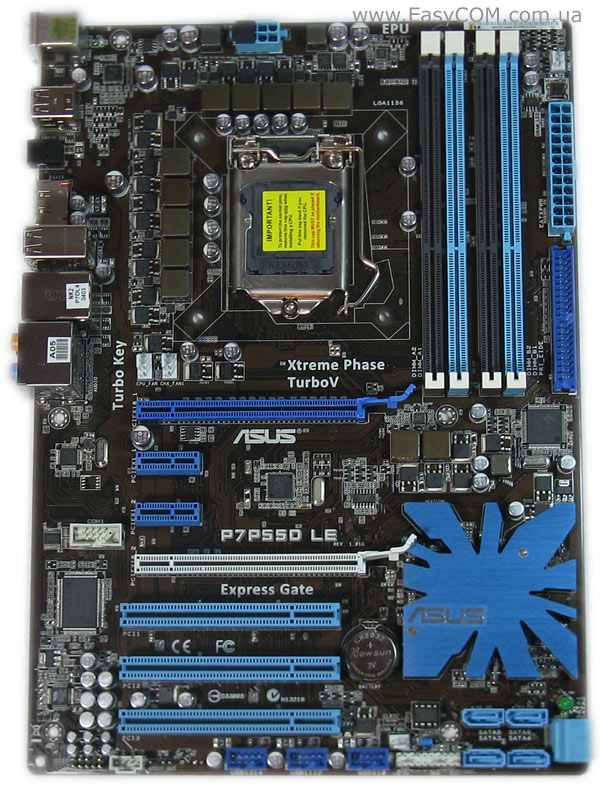

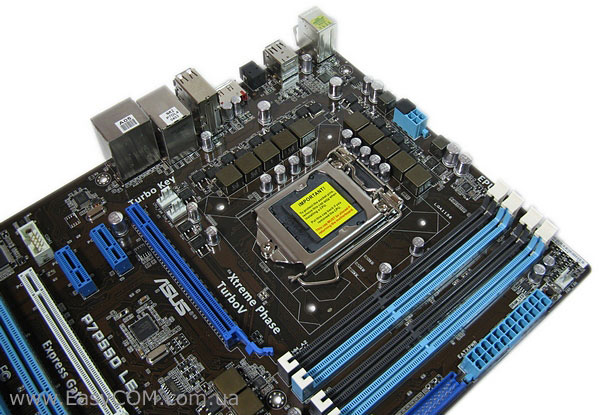

На перший погляд материнська плата ASUS P7P55D LE не сильно відрізняється від ASUS P7P55D. Загальна компоновка плати збережена: два роз'єми PCI-e x16, два слоти PCI-e x1, три слоти PCI, чотири слоти для модулів оперативної пам'яті. Проте є і деякі відмінності. Розглянемо їх одночасно з аналізом різних вузлів плати.

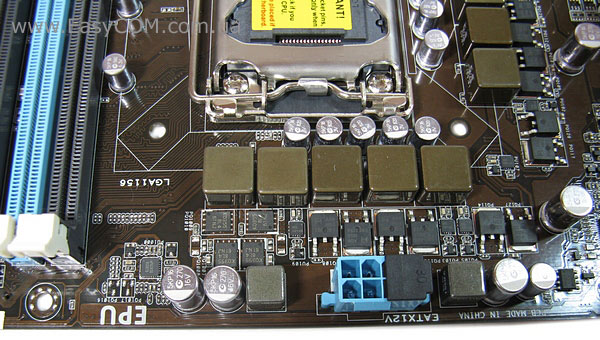

Околопроцесорний простір зовсім не змінив свою компоновку. Розташування всіх елементів в точності повторює базову модель. Істотні відмінності полягають у вузлі стабілізації живлення процесора: тепер він виконаний не по формулі 12+2, а по формулі 8+2 фази. Також, відсутні радіатори на силових елементах.

Додатковий роз'єм живлення залишився 8-контактним, що не може не радувати, як, власне, і використання високоякісних компонентів в конструкції плати. Ми бачимо високоякісні японські конденсатори з твердим електролітом і дроселі з феритовою серцевиною.

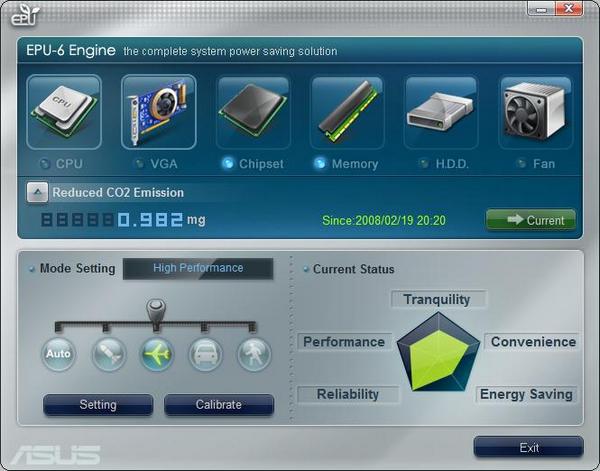

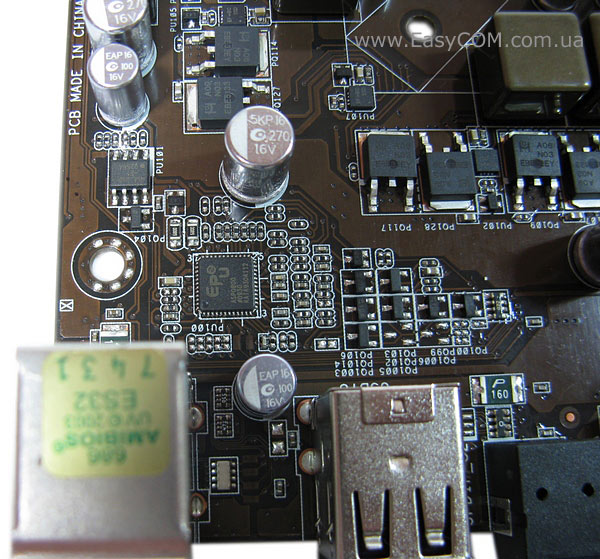

Присутня і фірмова мікросхема EPU, що відповідає за апаратну реалізацію функцій енергозбереження.

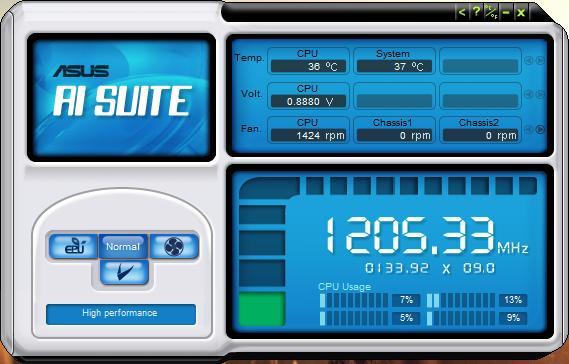

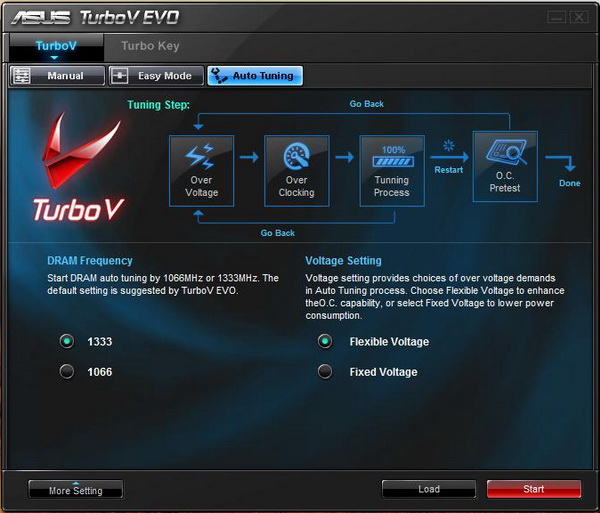

Програмна частина цієї технології об'єднана в комплекс AI Suite, який дозволяє контролювати енергоспоживання системи і відображує деякі параметри її роботи.

Енергозбережний режим передбачений для всіх основних компонентів системи. Присутні декілька попередньо встановлених профілі і можливість створити свій власний, що виявиться досить корисним для обізнаних користувачів.

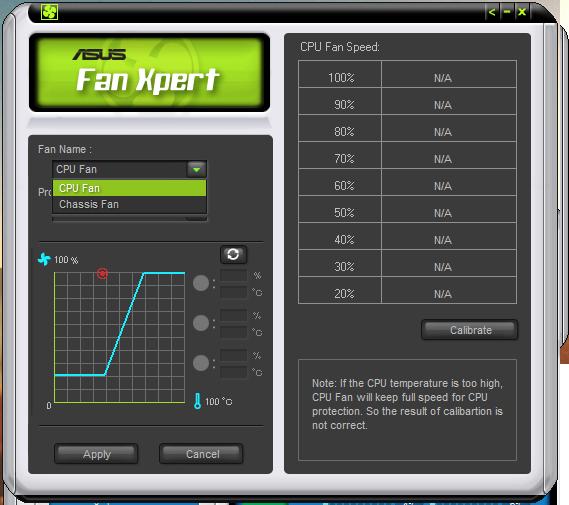

Крім того, існує можливість керування швидкістю обертання корпусних і процесорного вентиляторів. Утиліта Fan Xpert дозволяє налаштувати профіль їх роботи в широкому діапазоні температур.

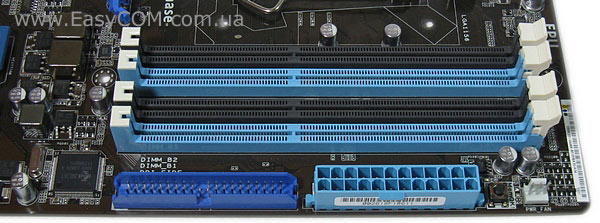

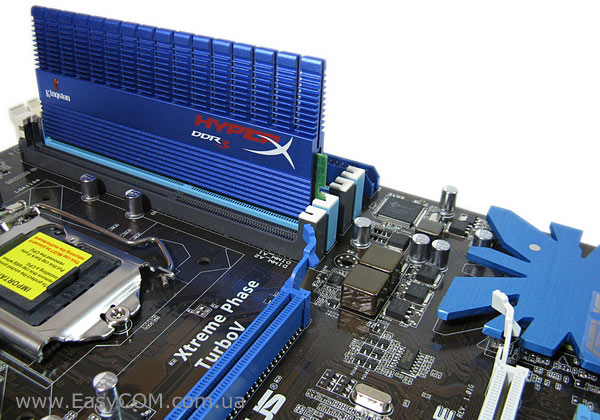

Підсистема пам'яті не зазнала змін. Чотири слоти DDR3 з максимально підтримуваним сумарним об'ємом пам'яті в 16 ГБ. Живлення здійснюється за двофазною схемою. Кнопка MemOK!, основний роз'єм живлення і IDE-раз’єм перемістилися трохи вгору вздовж правого краю плати. IDE-раз’єм, на відміну від роз'єму на ASUS P7P55D, не обернутий паралельно площині плати, що робить його використання дещо менш зручним.

Якщо вже мова зайшла про фірмові технології, то варто відзначити, що материнська плата ASUS P7P55D LE повністю підтримує нову технологію авторозгону Turbo V.

Крім досить функціонального ручного режиму налаштування параметрів системи утиліта пропонує і повністю автоматизований режим, в якому користувач лише задає деякі обмеження, а система сама проводить налаштування параметрів для досягнення оптимальної продуктивності.

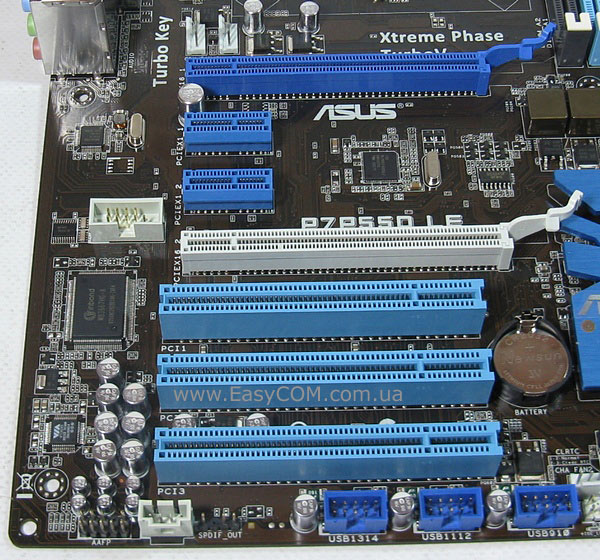

Розташування і конфігурація слотів розширення не змінилися і це добре, адже, як ми відзначали, в ASUS P7P55D вони підібрані досить вдало. Змінили, в порівнянні з базовою моделлю, своє розташування батарея і роз'єм COM-порту, але суттєвого впливу на ергономіку плати це не має.

Завдяки «маленьким хитрощам» на новій серії материнських плат від ASUS зникла проблема з перекриттям защіпок слотів оперативної пам'яті довгими відеокартами. Просте і ефективне рішення.

Набір логіки Intel P55 Express накритий алюмінієвим радіатором, аналогічним по конструкції радіатору на ASUS P7P55D, але без декоративної блискучої накладки.

Порти SATA розташовані в правому нижньому кутку плати, два з них розвернуті паралельно площини плати.

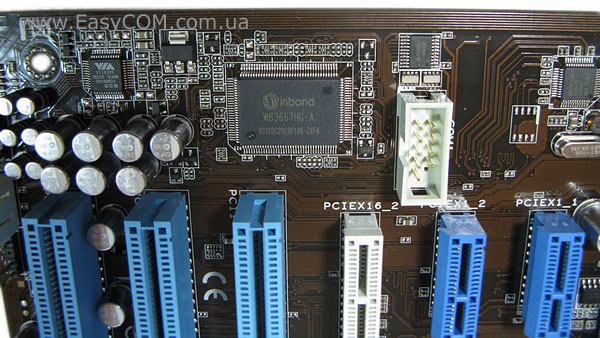

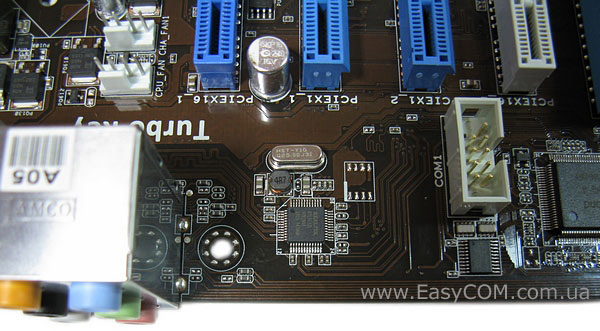

Зліва від слотів розширення розташувалися звуковий кодек VIA VT1828S і чіп моніторингу стану системи Winbond W83667HG-A.

Трохи вище над ними розпаяний чіп гігабітного мережевого адаптера з маркуванням Realtek RTL8112L.

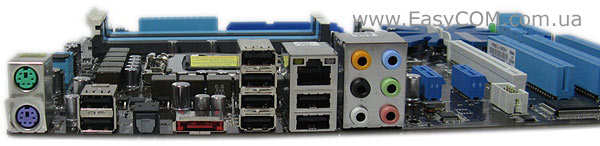

На задній панелі материнської плати ASUS P7P55D LE розташований наступний стандартний набір роз'ємів:

  • 1 x PS/2 порт для клавіатури;
  • 1 x PS/2 порт для мишки;
  • 1 х оптичний вихід S/PDIF;
  • 1 х порт eSATA;
  • 1 x LAN (RJ45) порт;
  • 8 x USB 2.0/1.1 портів;
  • 6 х аудіо роз'єми.

Як бачите, в порівнянні з ASUS P7P55D, зник лише роз'єм IEEE 1394a.

ASUS Express Gate

Назва цієї технології вже добре знайома нашим читачам по оглядах попередніх моделей материнських плат від компанії ASUS. Нагадаємо, що суть цієї технології проста – в материнську плату вбудована міні операційна система для швидкого доступу до повсякденних завдань. При включенні комп'ютера система запропонувала нам скористатися даною можливістю, на що ми і погодилися.

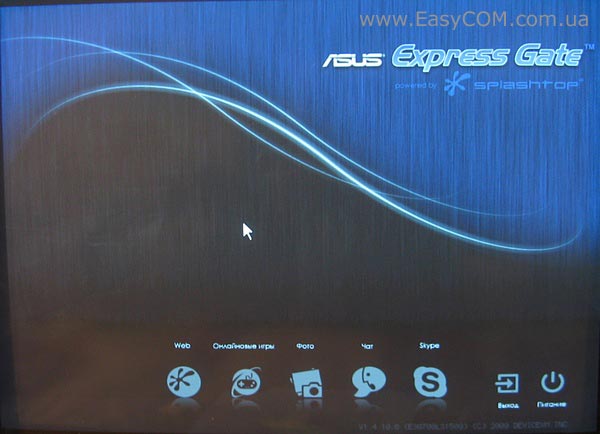

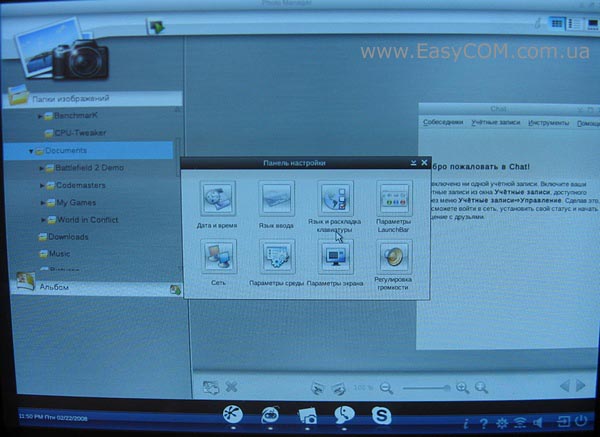

Перед нами з'явився робочий стіл з ярликами для кожного виду діяльності.

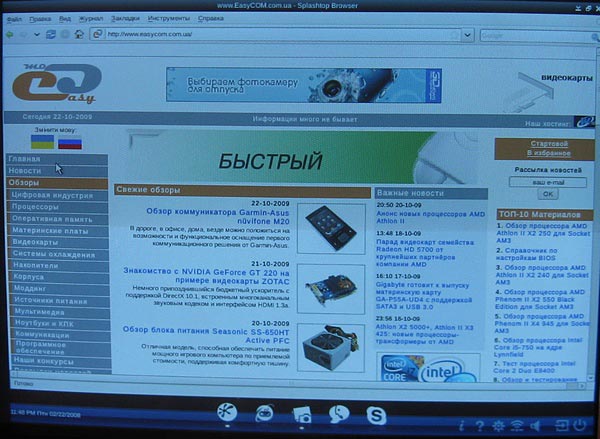

Ярличок «Web», як зрозуміло з його назви, відкрив нам функціональний інтернет-браузер. Проблем з його використанням ми не мали.

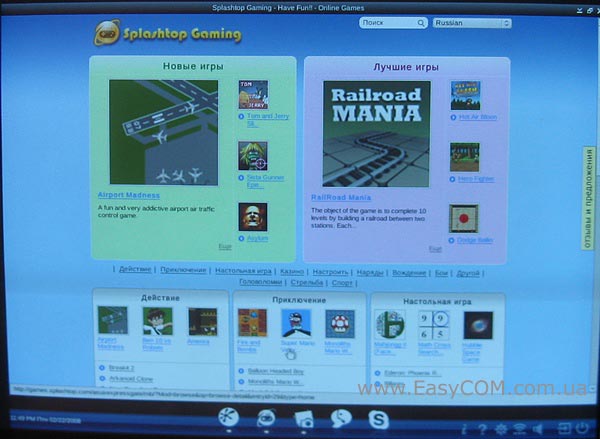

Наступний ярлик дозволяє запустити режим онлайн ігор. Так, не дивлячись на те, що всі запропоновані ігри носять казуальний характер і не блищать супер-тривимірною графікою, вони розраховані на гру з друзями через інтернет, а значить здатні захопити вас на пару годин.

Ярлик «Фото» відкриває менеджер файлів, дуже схожий на стандартний Провідник з операційної системи Windows. І хоча основне його призначення це організація колекції фотографій, він спритно справляється і зі звичайною роботою з будь-яким типом файлів.

Є ще ярлики для виклику клієнта обміну миттєвими повідомленнями і Skype. Їх ми не розглядали, оскільки робота з цими додатками не відрізняється від аналогів під ОС Windows. Відзначимо, що ASUS Express Gate досить гнучка ОС і має своє меню налаштування. Звісно ж, змінити до невпізнання її ви не зможете, але внести деякі зміни відповідно до особистих переваг все-таки є можливість.

BIOS

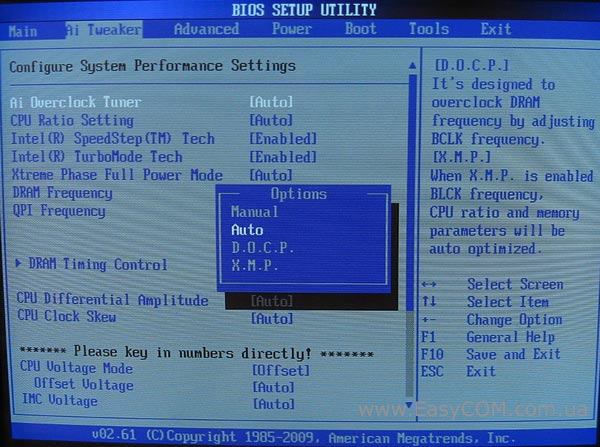

Перейдемо до розгляду прошивки BIOS на материнській платі ASUS P7P55D LE.

Стандартний інтерфейс для прошивок, заснованих на коді AMI, радісно розгорнув перед нами свої меню. Звісно, що найцікавішим є меню «Ai Tuner».

Також як і в базової моделі, передбачено чотири режими роботи системи:

  • Auto – автоматичний вибір всіх параметрів, режим за замовчуванням.
  • X.M.P. – автовстановлення параметрів підсистеми пам'яті відповідно до стандарту Intel eXtreme Memory Profile. Необхідна підтримка даного режиму з боку модулів пам'яті.
  • D.O.C.P. – DRAM Over Clocked Profile, режим роботи з попередньо встановленими профілями авторозгону системної шини і модулів пам'яті. Саме цей режим дозволяє материнській платі ASUS P7P55D працювати з модулями пам'яті частота яких більше 1333 МГц.
  • Manual – ручний режим, що надає користувачу повну свободу у виборі всіх параметрів роботи системи.

Для полегшення сприйняття всі налаштувань ми звели в таблицю.

Параметр

Назва пункту меню

Діапазон

Крок

Процесорні технології

Intel SpeedStep
Intel Turbomode
Intel VT-d
C1E Support
CPU ТМ Function
Execute Disable Bit
Intel HT Tech
Intel C-State





Керування активними ядрами процесора

Active Processor Cores

1-max



Опорна частота процесора, Мгц

BCLK Frequency

80 - 500

1

Множник процесора

CPU Ratio Setting

Залежно від процесора



Частота шини QPI, Мгц

QPI Frequency

4270; 4800



Частота шини PCIE, Мгц

PCIE Frequency

100 - 200

1

Частота оперативної пам'яті

DRAM Frequency

DDR3-800/.../2000



Затримки ОЗП



CAS, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN

DRAM Timing Mode, Round Trip on CHA, Round Trip on CHB

WRITE to READ DD/DR/SR, READ to WRITE DD/DR/SR, READ to READ DD/DR/SR, WRITE to WRITE DD/DR/SR



Зміна напруги на процесорі, В

CPU Voltage

± 0,00625 – 0,50

0,00625

IMC Voltage

1,1 – 1,7

0,00625

Напруга на чіпсеті, В

PCH 1.05 (V)

1,05 – 1,15

0,1

Напруга на модулях пам'яті, В

DRAM Voltage

1,2 – 2,2

0,0125

DDR_REF_CHA

0,395x – 0,630x

0,005x

DDR_REF_CHB

0,395x – 0,630x

0,005x

Напруга живлення стабілізатора, В

CPU PLL Voltage

1,8 – 2,1

0,1

Підтримка рівня напруги при навантаженні

Load-Line Calibration





Контроль амплітуди напруги процесора, мВ

CPU Differential Amplitude

700 - 1000

100

Затримка тактового сигналу для CPU

CPU Clock Skew

100ps – 1500ps

100

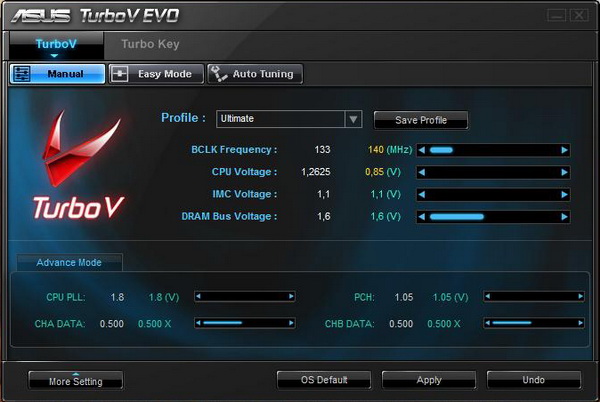

Кардинальних відмінностей налаштувань розгону в ASUS P7P55D і ASUS P7P55D LE немає. Тестована материнська плата, не дивлячись на «спрощене закінчення», надає користувачу повний вибір параметрів роботи системи. Це дає нам привід сподіватися на дуже хороший розгінний потенціал плати.

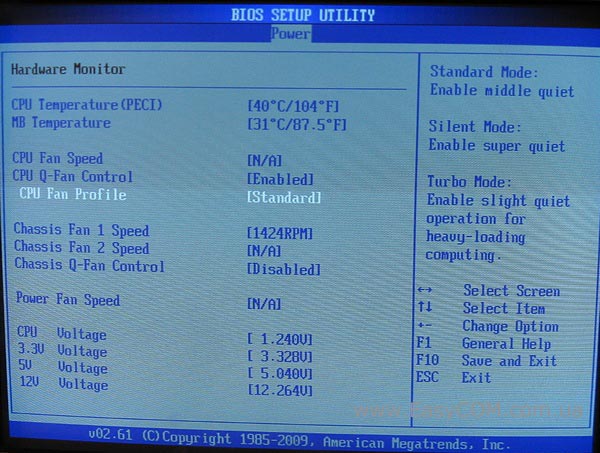

Традиційно, в меню «Hardware monitor» можна проконтролювати температуру процесора, системної плати і напругу на лініях живлення. Тут же здійснюється керування швидкістю обертання процесорного і корпусних вентиляторів.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор

Intel Core i5-750 (LGA1156, 2,66 ГГц, L2 1 МБ, L3 8 МБ)

Кулер

Scythe Kama Angle Rev. B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HYPERX KHX16000D3T1K3/3GX

Відеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

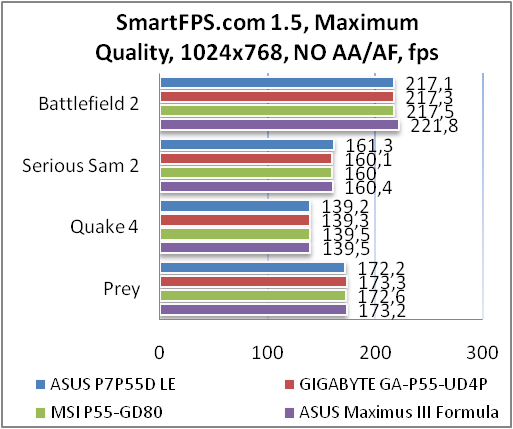

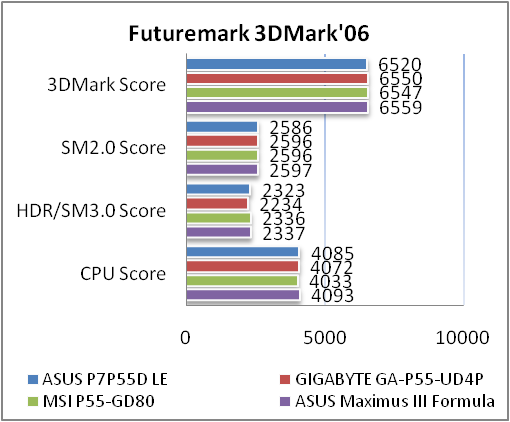

Жодних проблем при тестуванні материнської плати ASUS P7P55D LE в нас не виникло. Проблем з прошивкою BIOS і її функціональністю також не було.

Можливості розгону

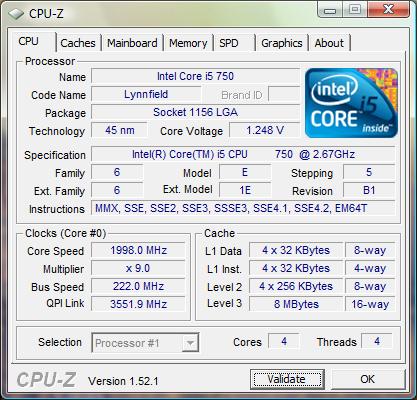

Ми не помилилися – материнська плата ASUS P7P55D LE продемонструвала досить гарний розгінний потенціал, досягнувши опорної частоти в 222 МГц (+67%). Вона всього на 2 МГц відстала від базової ASUS P7P55D, що говорить про практично однаковий потенціал обох плат. Пару слів про систему охолодження – вона сповна впоралася зі своїм завданням. Під час розгону радіатор був досить теплим, але ніяк не гарячим.

Тестування звукового тракту на основі кодека VIA VT1828S

Загальні результати (RightMark Audio Analyzer)

16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.16 -0.45

Добре

Рівень шуму, дБ (А)

-87.1

Добре

Динамічний діапазон, дБ (А)

87.1

Добре

Гармонійні викривлення %

0.0061

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-69.0

Середньо

Інтермодуляційні викривлення + шум %

0.044

Добре

Взаємопроникнення каналів, дБ

-85.1

Відмінно

Інтермодуляції на 10 кГц %

0.035

Добре

Загальна оцінка



Дуже добре

24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.04 -0.51

Добре

Рівень шуму, дБ (А)

-87.6

Добре

Динамічний діапазон, дБ (А)

87.7

Добре

Гармонійні викривлення %

0.0059

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.0

Середньо

Інтермодуляційні викривлення + шум %

0.013

Дуже добре

Взаємопроникнення каналів, дБ

-80.9

Дуже добре

Інтермодуляції на 10 кГц %

0.013

Дуже добре

Загальна оцінка



Дуже добре

Обв'язка звукового кодека VIA VT1828S на тестованій сьогодні материнській платі ASUS P7P55D LE виконана не гірше, ніж на ASUS P7P55D і ASUS P7P55D EVO. Засмучує інше - сам кодек VIA VT1828S трохи не дотягує до рівня останніх моделей від Realtek.

Дослідження ефективності побудови зв'язок CrossFireX на основі материнської плати ASUS P7P55D LE

З точки зору завзятих геймерів, які використовують в своєму ПК зв'язку з двох відеокарт в режимі CrossFireX, нова серія материнських плат на основі набору логіки Intel P55 Express ділиться на дві категорії: що працюють з технологією CrossFireX по формулі х16+х4 і по формулі х8+х8. Дамо коротке пояснення обом типам.

CrossFireX x16+x4 – найбільш поширений режим роботи для материнських плат середнього і бюджетного рівня. Виходить він таким чином: вбудований в процесори Intel Core i5/i7 північний міст підтримує 16 ліній PCI-e 2.0, які використовуються для роботи одиночної відеокарти. При підключенні другої відеокарти жодних змін з першою не відбувається, а додаткові лінії беруться від південного мосту. Проблема полягає в тому, що південний міст може виділити лише 4 лінії, до того ж вони підтримують лише стандарт PCI-e 1.0. В результаті виходить, що перша відеокарта має канал обміну даними з системою як мінімум в 8 (!!!) разів ширше, ніж друга. Отже, виходить помітна асинхронність роботи всієї зв'язки.

CrossFireX x8+x8 – даний режим підтримують в основному материнські плати Performance і TOP класу. Відмінністю від попереднього режиму є те, що материнська плата не використовує лінії від південного мосту, а розподіляє лінії від вбудованого в процесор північного. В результаті кожна відеокарта отримує рівні по ширині канали обміну даними, і зв'язка працює в синхронному режимі.

У сьогоднішньому тестуванні ми вирішили порівняти обидва режими роботи CrossFireX-зв’язок і визначити, який з них найбільш ефективний. Для порівняння ми використали пару відеокарт на AMD Radeon HD 4770. Режим х16+х4 створювався силами тестованою сьогодні ASUS P7P55D LE –рішення бюджетного сектора. Режим х8+х8 допомогла організувати дорожча материнська плата ASUS P7P55D Deluxe.

Отже, поглянемо на результати тестів.

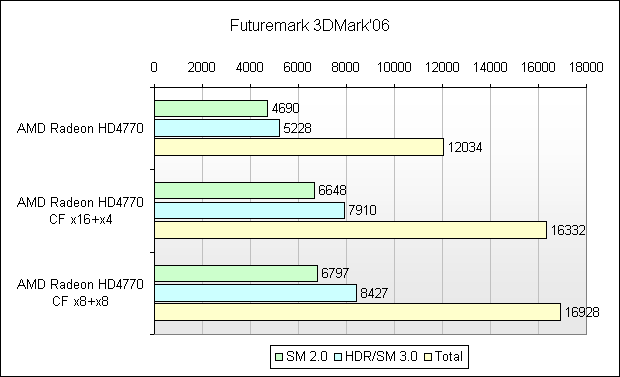

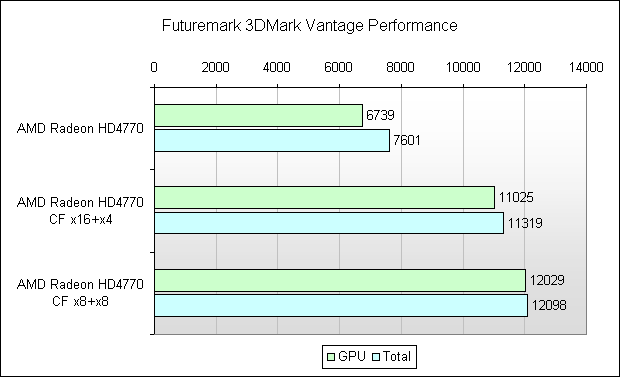

Отже, синтетичні тести від компанії Futuremark дуже прихильно віднеслися до активізації режиму CrossFireX в цілому. Спостерігається помітний приріст продуктивності, але, все-таки, режим х8+х8 набирає трохи більше «папуг», ніж х16+х4. Поглянемо, що покажуть тести в реальних ігрових додатках.

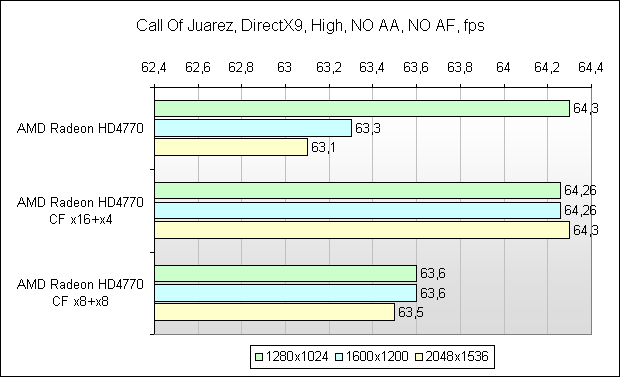

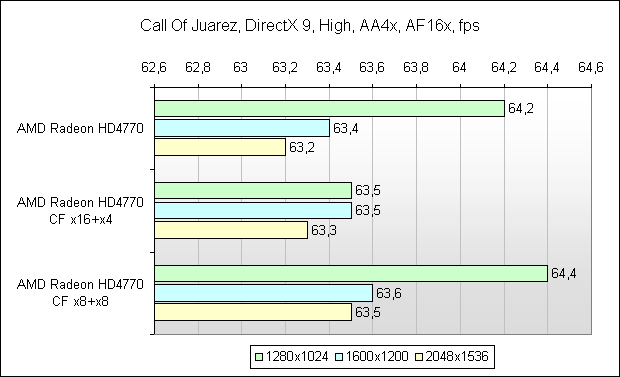

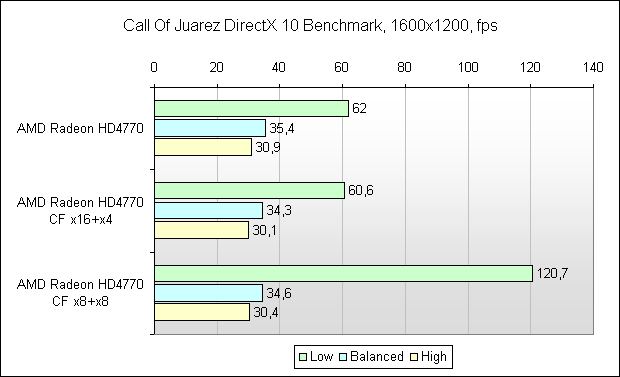

Тест Call of Juarez під DirectX 9.0 показав неоднозначні результати. Без включення методик поліпшення графіки він, взагалі, адекватно реагує на включення режиму CrossFireX. А ось з включеним повноекранним згладжуванням і анізотропною фільтрацією ефекту від вживання двох відеокарт ми не спостерігаємо. З переходом тесту на API DirectX10 зображення не змінилося – приріст продуктивності від встановлення другої відеокарти спостерігається лише в режимі х8+х8 і то при прогоні тесту з низькими налаштуваннями. Вердикт такий – режим CrossFireX з даним набором тестів працює некоректно.

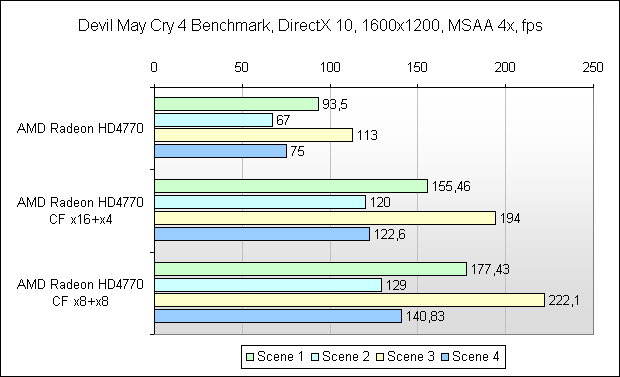

Набагато краще ідуть справи з тестом Devil May Cry 4. Спостерігається величезний приріст продуктивності в обох режимах, але все таки х8+х8 залишається лідером.

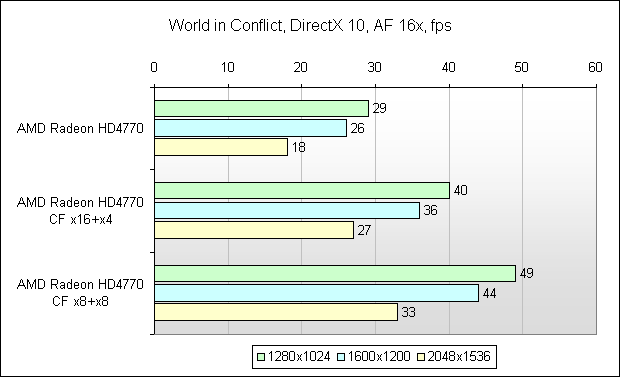

Дуже вимоглива до ресурсів системи гра World In Conflict також реагує на включення режиму CrossFireX досить позитивно. Знову ж таки їй «за смаком» більше подобається режим х8+х8.

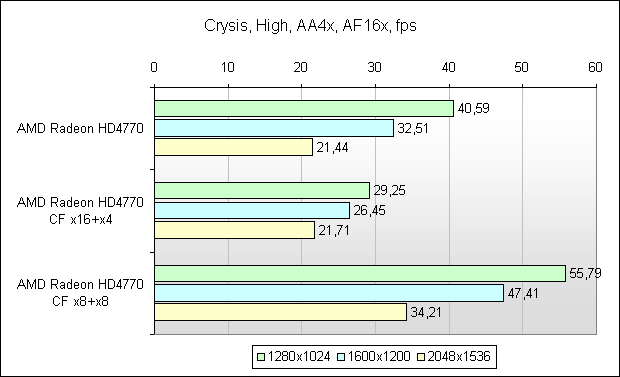

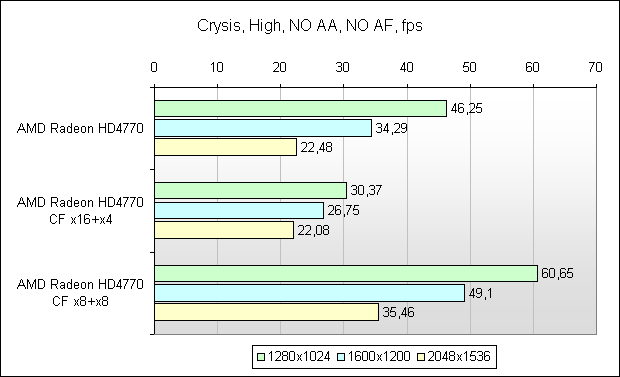

Гучний шутер Crysis зовсім не захотів працювати з режимом х16+х4 -  в такому режимі він демонструє нижчі результати ніж з одиночною відеокартою. В режимі х8+х8 спостерігається приріст продуктивності близько 30-50%.

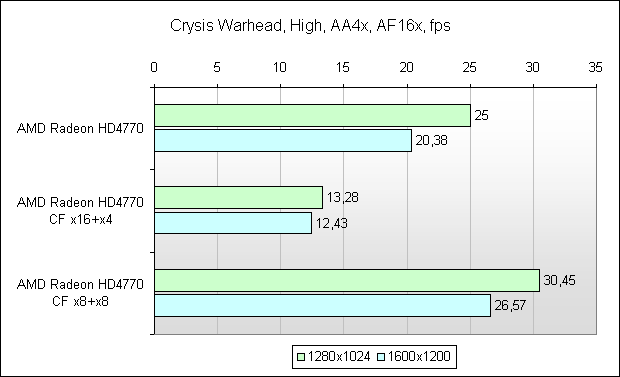

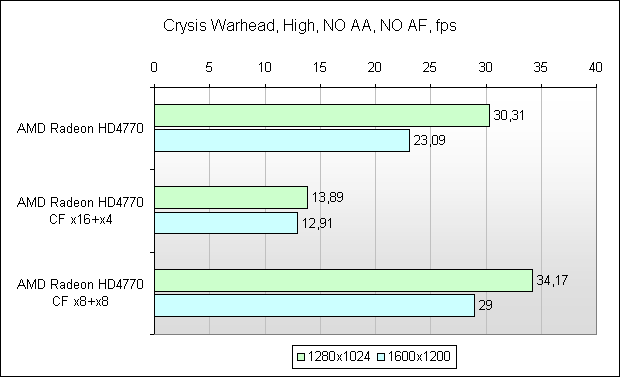

Продовження гри Crysis Warhead реагує на ситуацію аналогічно: при режимі х16+х4 результати стають гірші, ніж з одиночною відеокартою.

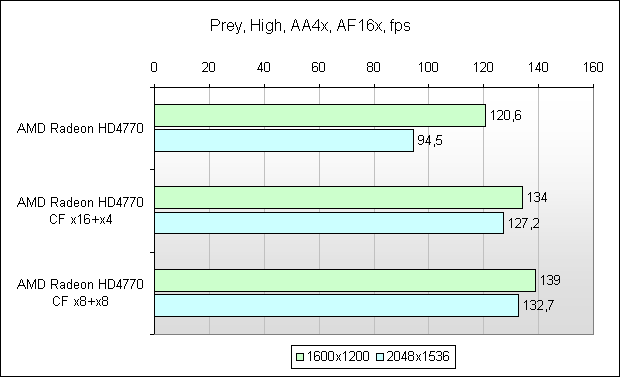

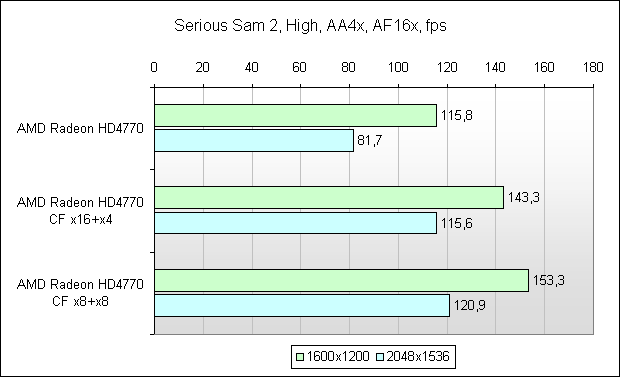

OpenGL-ігры, такі як Serious Sam 2 і Prey, легко працюють в обох режимах CrossFireX, але, знову ж таки, перевага на стороні режиму х8+х8.

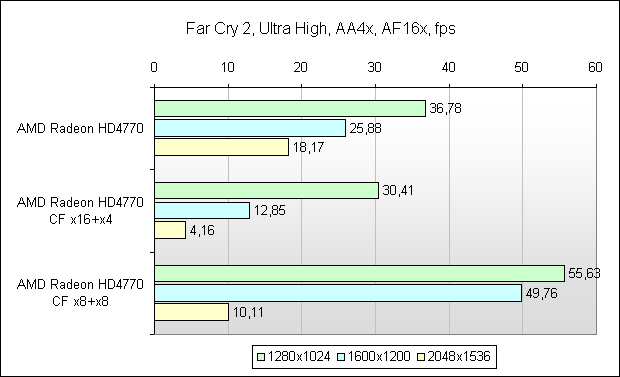

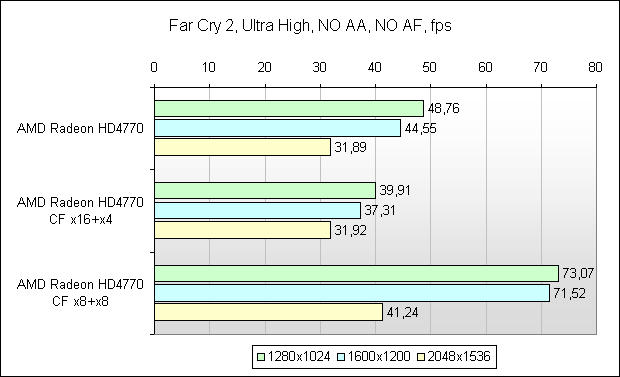

Гра Far Cry 2 показала приріст швидкодії лише в режимі х8+х8. У режимі х16+х4 результати аналогічні одиночній відеокарті, а при включенні методик поліпшення графіки навіть стають гірше.

Підсумок нашого маленького дослідження: побудова потужних ігрових ПК із застосуванням зв'язок CrossFireX на основі материнських плат, здатних підтримувати лише режим х16+х4, є недоцільним. Через велику різницю в пропускній спроможності каналів для кожної відеокарти виникають сильні «лаги» - час, коли інформація, оброблена однією відеокартою «чекає», поки буде готова інформація, оброблена другою відеокартою. Ці простої призводять до зниження загальної швидкодії системи. Якщо ви плануєте використання режиму CrossFireX, ми рекомендуємо вам заздалегідь подумати про це при покупці материнської плати і впевниться, що вона підтримує як мінімум режим х8+х8.

Висновки

ASUS P7P55D LE

Протестована сьогодні материнська плата ASUS P7P55D LE є хорошою альтернативою дорожчої моделі ASUS P7P55D. Хоча це ствердження не зовсім вірне. Ці дві материнські плати не конкурують одна з одною, а лише створюють потенційному споживачу дійсно широку свободу вибору. Питання про покупку одну з цих моделей повинно вирішуватися виходячи з потреб конкретного покупця. Ми з'ясували, що основа в материнських плат одна, та і розгінний потенціал приблизно теж. Для менш вимогливих до системи користувачів добре підійде ASUS P7P55D LE, покупка якої дозволить заощадити трохи кошти. В той же час, додавши трохи грошей, ви можете отримати підтримку IEEE 1394a і кращу систему охолодження у вигляді материнської плати ASUS P7P55D.

Позитивні якості:

  • високий розгінний потенціал;
  • продуманий дизайн і стильний зовнішній вигляд;
  • великий набір фірмових технологій;
  • підтримка CrossFireX.

Недоліки:

  • підтримка CrossFireX лише по формулі х16+х4;
  • не самий кращий інтегрований звуковий кодек.

tested

Автор: Петро Носик
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.
