Огляд і тестування материнської плати ASUS 970 PRO GAMING/AURA

Приємно, що компанія ASUS не забуває про фанатів продукції AMD, включивши у свою лінійку ASUS PRO GAMER модель для процесорного роз’єму Socket AM3+. ASUS 970 PRO GAMING/AURA, про яку ми поговоримо в даному огляді, у першу чергу повинна зацікавити любителів ігрових материнських плат середнього рівня. Вона призначена для роботи в тандемі із процесорами сімейств AMD FX, AMD Phenom II або AMD Athlon і поєднує в собі відносно доступну вартість і сучасне оснащення.

ASUS 970 PRO GAMING/AURA

При середній вартості на момент написання огляду близько $150, ASUS 970 PRO GAMING/AURA пропонує посилену цифрову підсистему живлення, можливість використання до 32 ГБ оперативної пам'яті стандарту DDR3-2133 МГц, інтерфейси SATA 6 Гбіт/с і M.2 для підключення накопичувачів, можливість встановлення пари відеокарт, а також інтерфейси USB 3.1.

Специфікація:

Виробник і модель

ASUS 970 PRO GAMING/AURA

Мікросхеми північного та південного мостів

AMD 970 + AMD SB950

Процесорний роз’єм

AMD Socket AM3+

Підтримувані процесори

AMD FX / AMD Phenom II / AMD Athlon II / AMD Sempron

(до 125 Вт)

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR3-2133 МГц

Слоти розширення

2 x PCI Express 2.0 x16 (x16 / x8+x8)

2 x PCI Express 2.0 x1

2 х PCI

Дискова підсистема

AMD SB950 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном SupremeFX

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентилятора CPU (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор північного мосту

Алюмінієвий радіатор південного мосту

Алюмінієвий радіатор на елементах підсистеми живлення процесора

Зовнішні порти I/O

1 х PS/2 Combo

8 x USB 2.0

2 x USB 3.1

1 x RJ45

1 x Optical S/PDIF out

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

3 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 x COM

1 x TPM

BIOS

64 Mбіт Flash ROM UEFI AMI BIOS

ACPI 2.0a, SM BIOS 2.7, PnP, DMI 2.0

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

ASUS 970 PRO GAMING/AURA

ASUS 970 PRO GAMING/AURA

Материнська плата ASUS 970 PRO GAMING/AURA постачається в стандартній картонній коробці, оформленій в темно-червоних тонах, яка відрізняється хорошим інформаційним наповненням. Окремо відзначена наявність налаштовуваного RGB-підсвічування.

ASUS 970 PRO GAMING/AURA

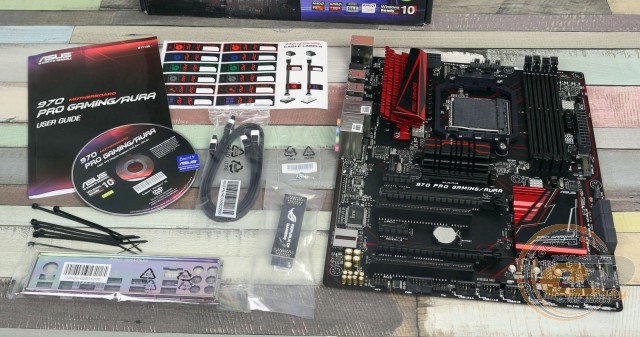

У коробці ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • два кабелі SATA;
  • комплект стяжок для укладання кабелів;
  • набір маркувальних наклейок для інтерфейсних проводів;
  • місток NVIDIA SLI;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS 970 PRO GAMING/AURA

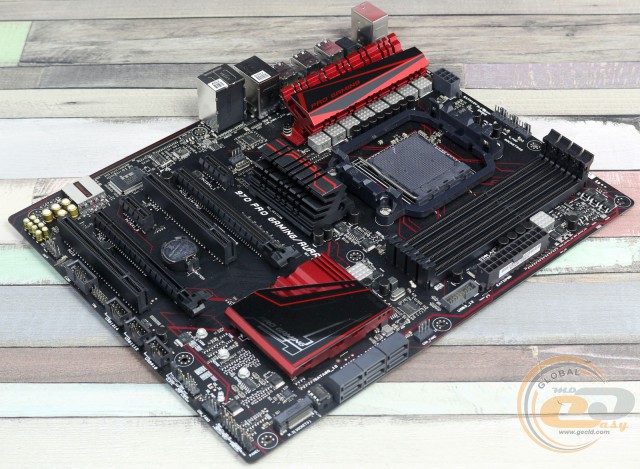

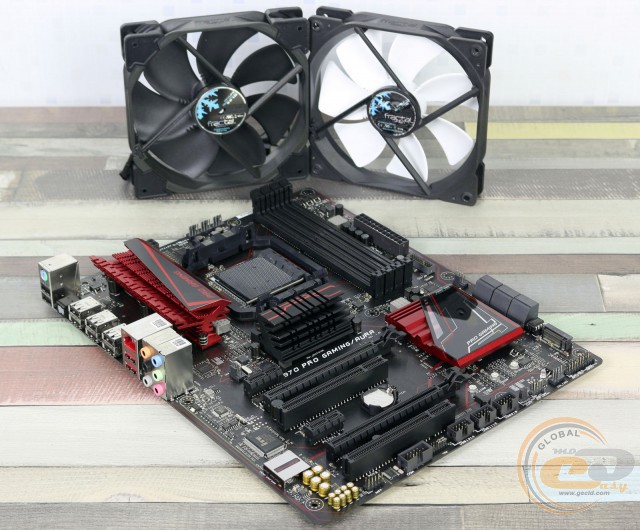

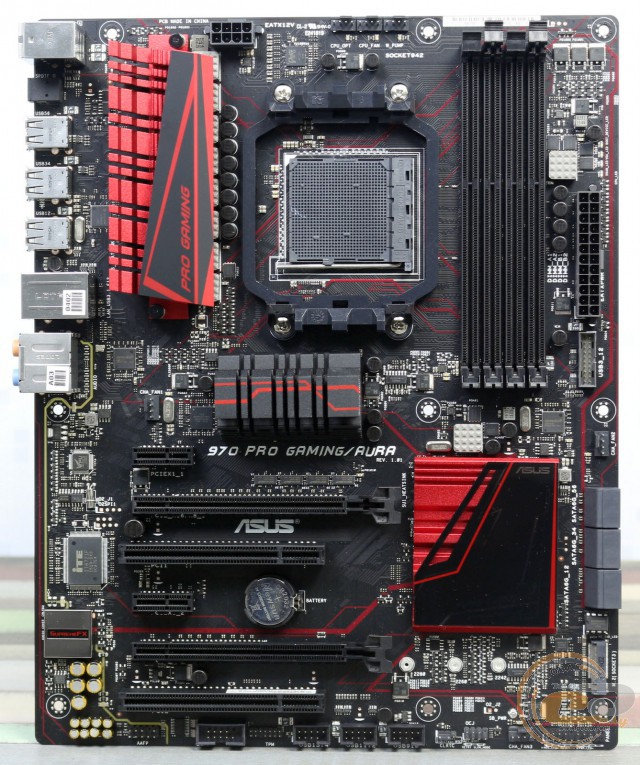

Зовнішній вигляд новинки можна сміливо записати в її переваги, оскільки чорна друкована плата формату ATX відмінно поєднується із червоними вкрапленнями в оформленні радіаторів.

ASUS 970 PRO GAMING/AURA

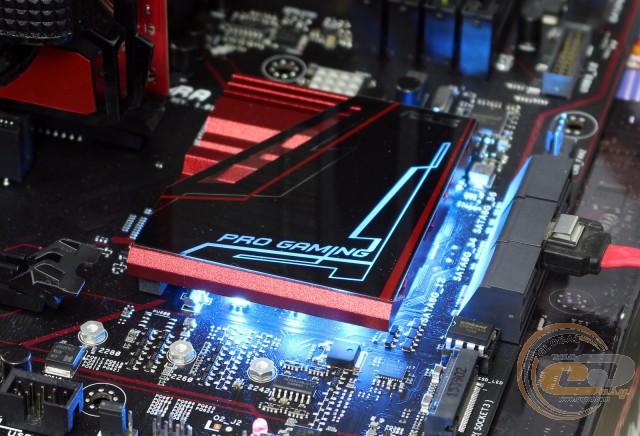

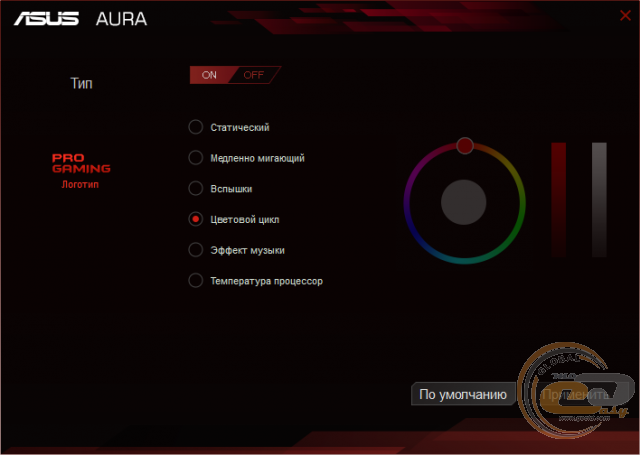

Ще однією перевагою материнської плати є її оригінальне підсвічування, яке володіє кількома режимами роботи, керувати якими можна за допомогою комплектної утиліти.

ASUS 970 PRO GAMING/AURA

Як бачимо, підсвічування може не тільки просто горіти певним кольором, але й виступати в якості світломузики, може пульсувати або наочно відображати за допомогою кольору температуру процесора, загоряючись червоним у випадку перевищення позначки в 60°С.

ASUS 970 PRO GAMING/AURA

Що ж стосується компонування та зручності складання системи, то відзначити варто лише дещо перевантажений роз’ємами нижній край друкованої плати. У свою чергу DIMM-слоти обладнані засувками тільки з одного боку, а порти SATA 6 Гбіт/с використовують кутові роз’єми, тому навіть габаритні відеокарти не зможуть перекрити до них доступ.

ASUS 970 PRO GAMING/AURA

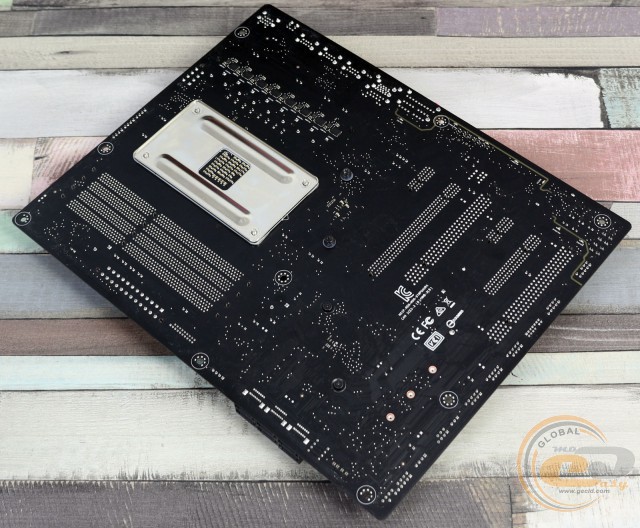

На звороті друкованої плати знаходиться опорна пластина процесорного роз’єму, а також ряд елементів підсистеми живлення процесора. Оскільки вони не прикриті низькопрофільним радіатором, радимо дотримуватися певної обережності при монтажі плати в системний блок, щоб уникнути пошкодження.

Також можна відзначити, що радіатори на північному та південному мостах закріплені гвинтами, тоді як на елементах підсистеми живлення – за допомогою пластикових кліпс.

ASUS 970 PRO GAMING/AURA

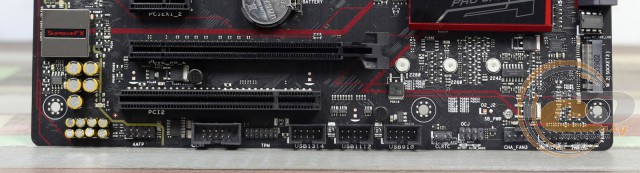

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, порти COM і TPM, джампер для скидання CMOS, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами південного мосту AMD SB950 реалізована підтримка чотирнадцяти портів USB 2.0: шести внутрішніх і восьми на інтерфейсній панелі.

ASUS 970 PRO GAMING/AURA

ASUS 970 PRO GAMING/AURA

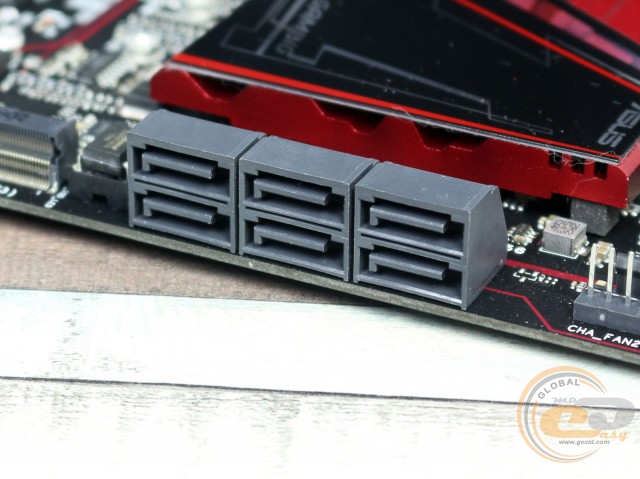

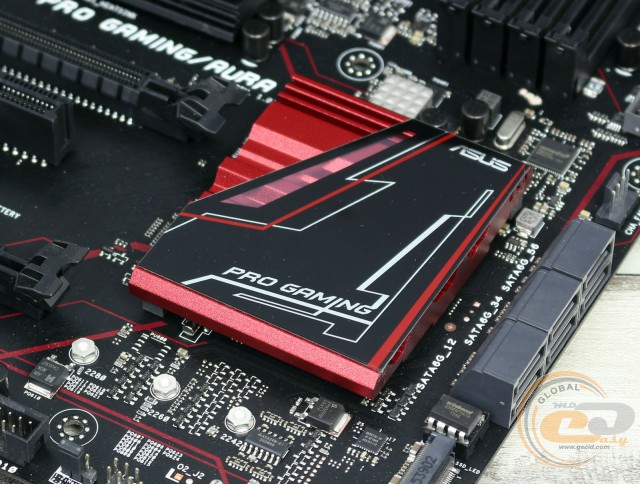

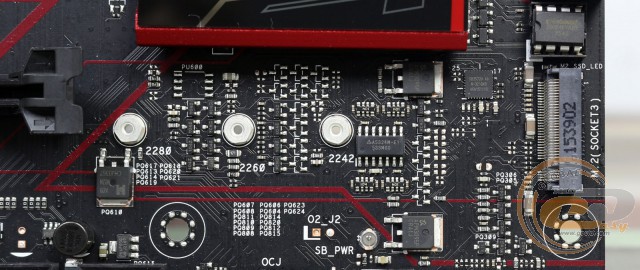

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. Робота усіх інтерфейсів реалізована силами південного мосту AMD SB950.

ASUS 970 PRO GAMING/AURA

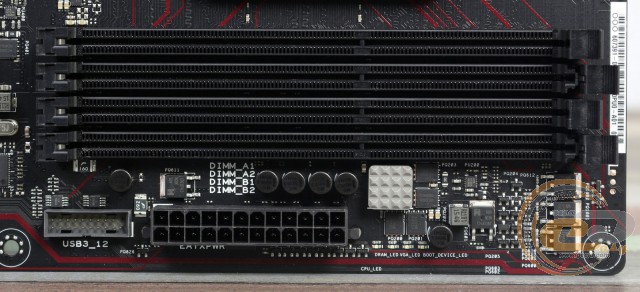

Системна плата ASUS 970 PRO GAMING/AURA оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі доступні роз’єми). Підтримуються модулі, які працюють на частоті до 2133 МГц. Максимальний об’єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

Додатково відзначимо колодку для підключення виносної панелі з портами USB 3.0, яка реалізована силами контролера ASMedia ASM1042A.

ASUS 970 PRO GAMING/AURA

ASUS 970 PRO GAMING/AURA

Система охолодження складається із трьох алюмінієвих радіаторів: перший накриває північний міст AMD 970, другий охолоджує південний міст AMD SB950, тоді як третій знаходиться на силових елементах підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження південного мосту AMD SB950 – 35,4°C (36,1°C для AMD FX-9370);
  • радіатор охолодження північного мосту AMD 970 – 51,3°C (91,1°C для AMD FX-9370);
  • радіатор підсистеми живлення процесора – 56,2°C (69,8°C для AMD FX-9370).

Отримані результати підтверджують ефективність системи охолодження при роботі із процесорами потужністю до 125 Вт.

ASUS 970 PRO GAMING/AURA

ASUS 970 PRO GAMING/AURA

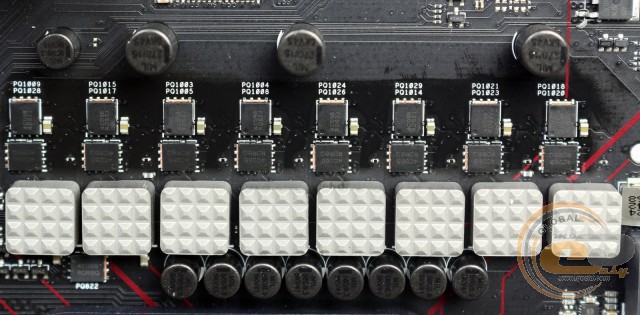

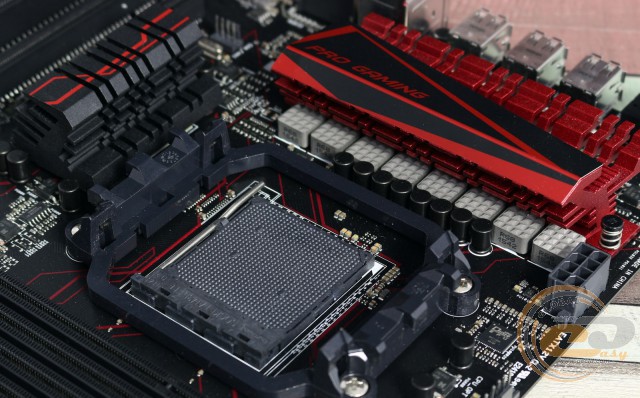

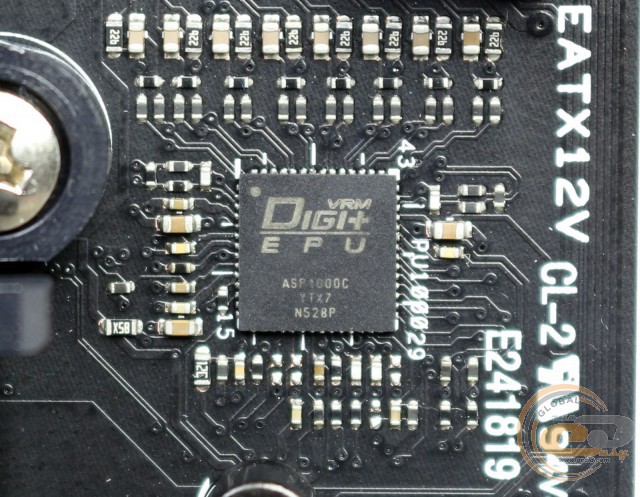

Живлення процесора здійснюється за 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ASP1000С. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS 970 PRO GAMING/AURA

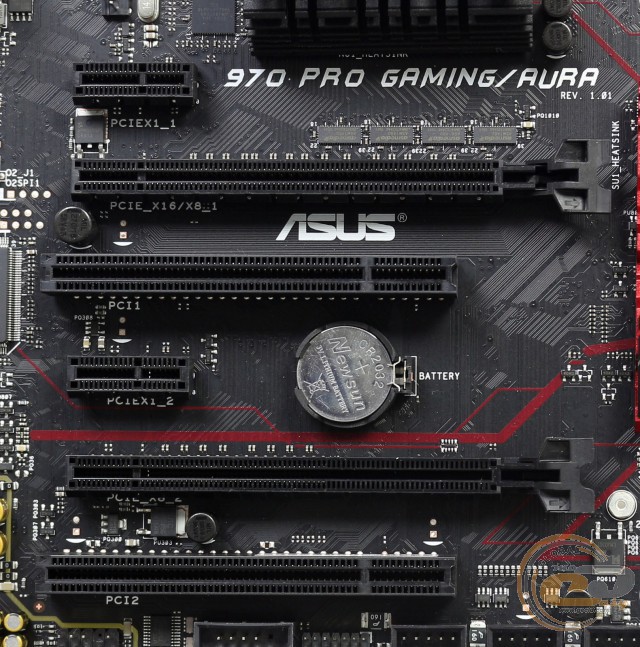

Для розширення функціональності материнської плати є шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 2.0 x16 (у режимі х16 або x8);
  3. PCI;
  4. PCI Express 2.0 x1;
  5. PCI Express 2.0 x16 (у режимі х8);
  6. PCI.

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX присутня можливість встановити пару продуктивних відеокарт, які працюватимуть за цілком ефективною схемою x8+x8. Також відзначимо, що якщо ви підключите дві відеокарти із трьохслотовим кулером, то в вас у вільному доступі ще залишиться один слот PCI Express x1.
