Огляд і тестування материнської плати ASRock Z87 Extreme4/TB4

Наприкінці червня 2013 року ми познайомили вас із дуже вдалою моделлю від компанії ASRock, а саме ASRock Z87 Extreme4, яка завдяки відмінній комбінації вартості та функціональних можливостей справила на нас дуже хороше враження. Цього разу мова йтиме про альтернативну версію розглянутої раніше материнської плати, що виділяється підтримкою сучасного високошвидкісного інтерфейсу Thunderbolt. А перш ніж переходити безпосередньо до огляду новинки, пропонуємо вам глянути на порівняльну таблицю та з'ясувати, чи є ще які-небудь відмінності між ASRock Z87 Extreme4 і ASRock Z87 Extreme4/TB4:



ASRock Z87 Extreme4/TB4

ASRock Z87 Extreme4

USB 3.0

зовнішні/внутрішні

4/3

4/5

USB 2.0

зовнішні/внутрішні

2/6

2/6

Оперативна пам'ять

4 x DIMM

до 32 ГБ

4 x DIMM

до 32 ГБ

PCI-E x16

3

(x8+x4+x4)

3

(х8+х4+х4)

PCI-E x1

1

2

PCI

2

2

Відеовиходи

HDMI-Out

HDMI-In

DisplayPort

D-Sub

2 х Thunderbolt

(сумісний з DisplayPort через перехідник)

HDMI-Out

HDMI-In

DisplayPort

DVI-D

D-Sub

Аудіовиходи

5
Optical S/PDIF-out

5
Optical S/PDIF-out

SATA 6 Гбіт/с

8

8

eSATA

1

1

mSATA

Немає

Немає

Thunderbolt

2

Немає

LAN

1

1

Wi-Fi/Bluetooth

Немає

Немає

Фази живлення

12

12

Формат

ATX

ATX

Як бачимо, відмінностей насправді не так вже і багато, і зв’язані вони винятково з наявністю інтерфейсу Thunderbolt у героїні нашого огляду. Для його реалізації виробнику потрібні вільні лінії PCI Express 2.0, для чого й було ухвалене рішення відмовитися від двох портів USB 3.0 і одного слоту розширення PCI Express x1. Також цілком зрозуміла і відсутність відеовиходу DVI-D, адже з урахуванням наявності двох Thunderbolt, сумісних з DisplayPort за допомогою перехідників, кількість варіантів підключення дисплеїв досягла п'яти, чого буде цілком достатньо при будь-яких сценаріях експлуатації.

ASRock Z87 Extreme4 TH4

Специфікація материнської плати ASRock Z87 Extreme4/TB4:

Виробник

ASRock

Модель

Z87 Extreme4/TB4 (rev 1.0)

Чіпсет

Intel Z87 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

2933+* / 2800* / 2400* / 2133* / 1866* / 1600 / 1333 / 1066 МГц

* у розгоні

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

3 x PCI Express 3.0 x16 (CPU)



х16

х8+х8

х8+х4+х4

1 x PCI Express 2.0 x1

2 х PCI

Дискова підсистема

Чіпсет Intel Z87 Express підтримує:

6 x SATA 6 Гбіт/с портів

Підтримка RAID 0, 1, 5, 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с порти

1 х eSATA 6 Гбіт/с порт на інтерфейсній панелі

LAN

1 x Intel WGI217V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

7.1-канальний звук

SPDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Вентилятори

2 x роз’єми вентилятора CPU (1 х 4-пін і 1 х 3-пін)

4 x роз’єми підключення системних вентиляторів (1 х 4-пін і 3 х 3-пін)

Охолодження

Алюмінієві радіатори на MOSFET

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI-out

1 x HDMI-in

1 x DisplayPort

1 x D-Sub

2 х Thunderbolt
1 x PS/2 порт для клавіатури або мишки

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

1 x eSATA

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох портів USB 3.0

1 х USB 3.0 (тип А) з підтримкою одного USB 3.0 пристрою

3 x USB 2.0, кожний з підтримкою підключення двох портів USB 2.0

8 x портів SATA 6 Гбіт/с

1 х COM

1 x IR

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x клавіша для скидання CMOS

1 x клавіша ввімкнення

1 x клавіша перезавантаження

1 x індикатор POST-кодів

BIOS

2 x 64Мб AMI UEFI Legal BIOS

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

4 x кабелі SATA

1 х міст 2-way SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри, мм

ATX

305 х 244

Сайт виробника

ASRock
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на ASRock+Z87+EXTREME4/TB4

Упаковка та комплектація

ASRock Z87 Extreme4 TH4

Материнська плата ASRock Z87 Extreme4/TB4 постачається в стандартних розмірів коробці, виконаній зі щільного картону. Оскільки дизайн упаковки розроблений в одному стилі з недавно розглянутими нами ASRock Z87 Extreme 4 і ASRock Z87 Extreme 9/ac, то відразу ж перейдемо до розгляду ключової інформації, розташованої на лицьовій стороні коробки. Тут, крім найменувань плати та компанії виробника, звернути увагу варто на підтримку концепції ASRock A-Style, технологій NVIDIA SLI і AMD CrossFireX, операційної системи Windows 8, інтерфейсів HDMI і Thunderbolt, а також аудіотехнології DTS Connect. Окремо виділене використання чіпсету степінгу Intel C2, у якому були усунуті проблеми з підтримкою інтерфейсу USB 3.0.

ASRock Z87 Extreme4 TH4

На звороті упаковки основний простір відведений під перелік підтримуваних технологій:

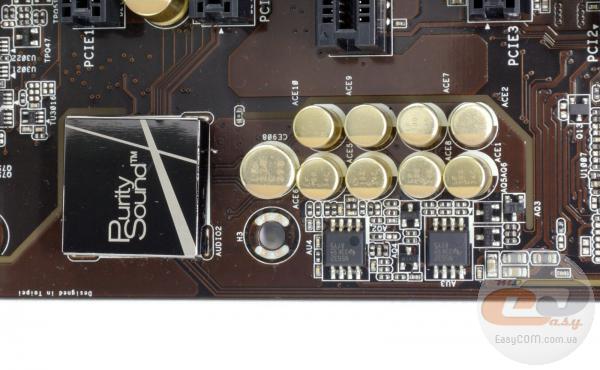

  • Purity Sound – одна зі складових концепції ASRock A-Style, говорить про те, що на материнській платі встановлений новий аудіокодек Realtek ALC1150. Він підтримує відтворення аудіо з відношенням сигнал/шум на рівні 115 дБ і працює в парі із двома підсилювачами (диференціальним підсилювачем і окремим підсилювачем для навушників з підтримкою студійних моделей з імпедансом до 600 Ом). Також використовується технологія Direct Drive, екранування від електромагнітних перешкод, екранування друкованої плати та технологія DTS Connect.
  • Home Cloud – завдяки даному сервісу, який також належить до концепції ASRock A-Style, новинка підтримує віддалене ввімкнення комп'ютера через мережевий роз’єм, що дозволяє виконувати моніторинг системи або керувати нею віддалено зі смартфона, планшета або іншого комп'ютера.
  • HDMI-in – до цього інтерфейсу ви можете підключити будь-який сумісний мобільний пристрій (смартфон, планшет, ігрову консоль і т.д.) для демонстрації його вмісту контенту на великому системному моніторі навіть без ввімкнення самого десктопного ПК.
  • Thunderbolt - ASRock Z87 Extreme4/TH4 оснащена двома портами Thunderbolt, які працюють на швидкості до 10 Гбіт/с, що дозволить вам підключити послідовно до дванадцяти сумісних пристроїв.
  • Distortion-Free Slot – слоти, призначені для встановлення модулів оперативної пам'яті, виконані за новою технологією, яка дозволяє знизити викривлення, що сприяє поліпшенню продуктивності їхньої роботи.
  • Premium Gold Caps – у всіх колах живлення материнської плати використовуються винятково високоякісні японські позолочені твердотільні конденсатори зі збільшеним терміном служби.
  • DIGI Power – система живлення материнської плати основана на цифровому ШІМ-контролері, який відрізняється більшою стабільністю, ніж аналоговий.
  • 12 Power Phase Design – живлення процесора та додаткових вузлів виконане за посиленою дванадцятифазною схемою, що повинно позитивно позначитися на розгінному потенціалі та надійності роботи системи.
  • 4K – відеовиходи на материнській платі підтримують відносно новий стандарт роздільної здатності екранів – від 3840 х 2160 пікселів, який носить назву «4K».

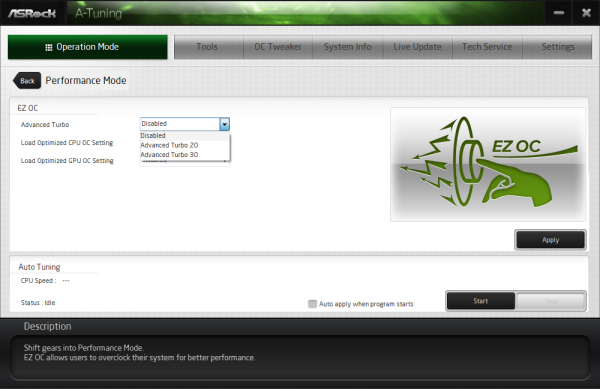

  • A–Tuning – у комплекті з ASRock Z87 Extreme4/TH4 постачається фірмове ПЗ, призначене для налаштування роботи системи із середовища Windows.
  • Triple Monitor – за допомогою встановлених відеовиходів ви можете одночасно підключити три дисплеї для більш комфортної роботи або для більшого занурення в ігровий процес.
  • XFast 555 – містить у собі XFast RAM, XFast LAN і XFast USB − технології, покликані збільшити продуктивність відповідних елементів вашої системи.

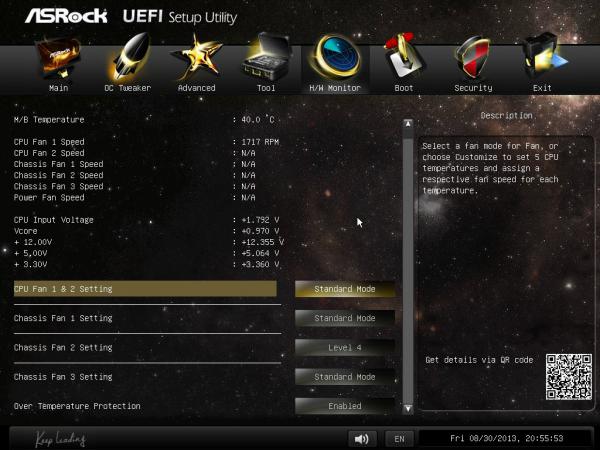

  • FAN-Tastic Tuning – за допомогою спеціального ПЗ ви зможете відрегулювати роботу вентиляторів системи охолодження залежно від поточних завдань.
  • Easy Driver Installer – дана технологія призначена для користувачів, які не мають оптичного приводу для встановлення драйверів з CD-диска. За допомогою спеціального підрозділу в UEFI BIOS система автоматично встановить драйвер на мережеву карту з USB-накопичувача, а потім завантажить із офіційного сайту ASRock і встановить інші необхідні драйвери.
  • USB Key – материнська плата підтримує автоматичну процедуру авторизації в Windows 8 за допомогою USB-ідентифікатора.

Також тут знайшлося місце для схематичного зображення самої материнської плати та переліку її коротких технічних характеристик.

ASRock Z87 Extreme4 TH4

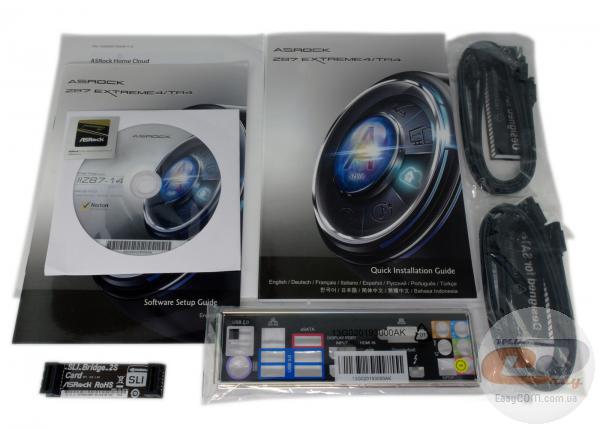

Комплект поставки моделі ASRock Z87 Extreme4/TH4 повністю ідентичний такому в ASRock Z87 Extreme4, і крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі містить у собі:

  • чотири SATA-шлейфи;
  • один 2-way SLI-міст.

Дизайн і особливості плати

ASRock Z87 Extreme4 TH4

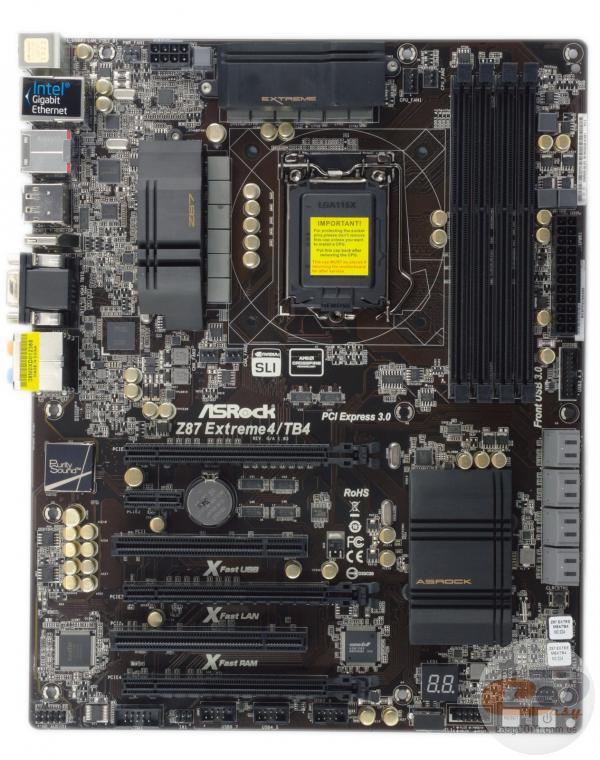

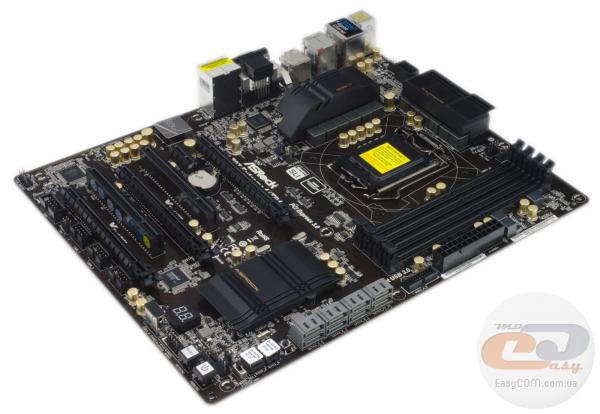

Материнська плата ASRock Z87 Extreme4/TH4 виконана на текстоліті темно-коричневого кольору формату ATX, і завдяки використанню золотистих твердотільних конденсаторів Premium Gold Caps і оригінальної, але разом з тим досить стриманої конструкції радіаторів, справляє дуже приємне враження. Що ж стосується розташування основних елементів, то все виконано просто відмінно і ніяких претензій у нас не виникло. Усі порти та роз’єми розташовані на оптимальних місцях: інтерфейси SATA розташовані паралельно поверхні друкованої плати, а роз’єми PCI Express 3.0 x16 розташовані таким чином, що ви без особливих зусиль зможете встановити дві трьохслотові відеокарти, і при цьому у вас не виникне труднощів з доступом до DIMM-слотів.

ASRock Z87 Extreme4 TH4

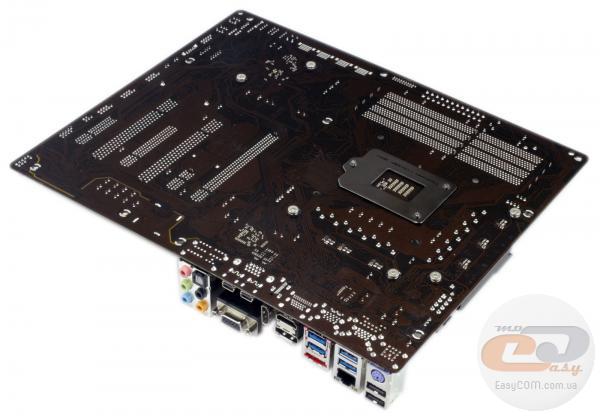

Зворотна сторона текстоліту, крім опорної пластини процесорного роз’єму та кріпильних гвинтів радіаторів, практично повністю позбавлена значимих елементів.

ASRock Z87 Extreme4 TH4

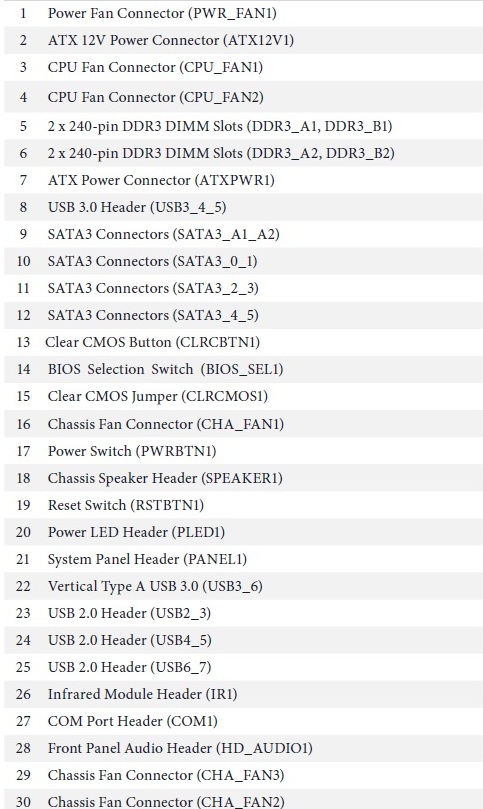

У нижній частині ASRock Z87 Extreme4/TH4 розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, роз’єм для підключення інфрачервоного датчика, порт COM і три колодки підключення портів USB 2.0. Усього на платі реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі. Робота всіх інтерфейсів забезпечена силами чіпсету.

ASRock Z87 Extreme4 TH4

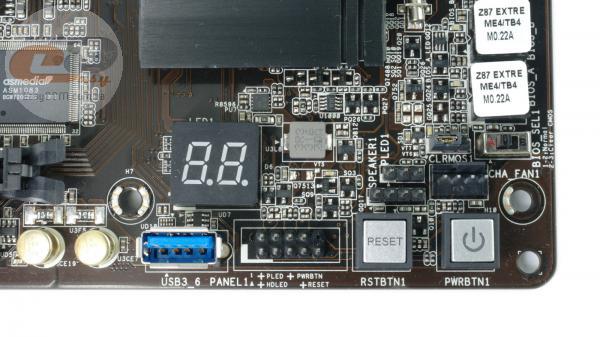

Ближче до правого кута друкованої плати знаходяться: колодка підключення фронтальної панелі, джампер для скидання CMOS, діагностичний LED-індикатор, роз’єм підключення динаміка та системного вентилятора. Також звертаємо вашу увагу на наявність роз’єму USB 3.0, виконаного за типом «А», клавіш ввімкнення та перезавантаження і двох мікросхем із прошиваннями BIOS зі зручним перемикачем між ними.

ASRock Z87 Extreme4 TH4

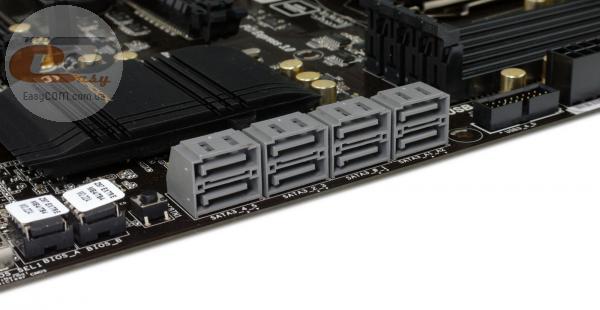

У правому куті новинки, паралельно текстоліту, розташувалися вісім портів SATA 6 Гбіт/с. Робота шести з них забезпечена силами чіпсету Intel Z87 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

Два додаткові порти SATA 6 Гбіт/с і один eSATA, розташований на інтерфейсній панелі, функціонують завдяки контролеру ASMedia ASM 1061. Однак можливість одночасного використання всіх трьох додаткових роз’ємів відсутня, відповідно, при задіяному eSATA один з портів SATA 6 Гбіт/с (на схемі SATA3_А2) буде недоступний.

Поруч з інтерфейсами SATA присутня колодка підключення виносної панелі з портами USB 3.0. Усього на ASRock Z87 Extreme4/TH4 реалізована підтримка семи портів USB 3.0: трьох внутрішніх та чотирьох на інтерфейсній панелі. Робота трьох внутрішніх портів забезпечується набором системної логіки, у той час як чотири на інтерфейсній панелі обслуговуються «хабом» ASMedia ASM 1074, підключеним до четвертої вільної чіпсетної лінії USB 3.0.

ASRock Z87 Extreme4 TH4

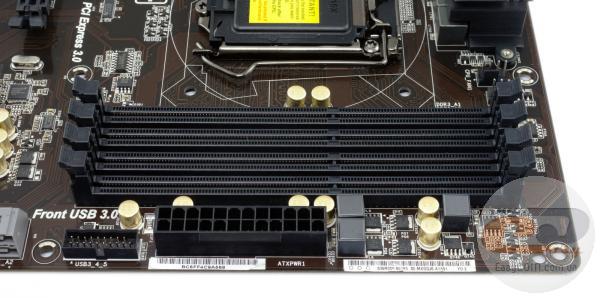

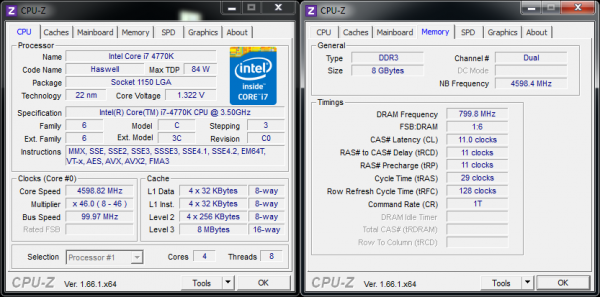

Системна плата ASRock Z87 Extreme4/TH4 оснащена чотирма DIMM-слотами із засувками з обох боків для встановлення модулів оперативної пам'яті стандарту DDR3, яка може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. При цьому їхня частота в номінальному режимі може підніматися до 1600 МГц, а при оптимізації досягати значення 2933 МГц. Максимальний обсяг пам'яті може становити 32 ГБ, чого буде досить практично для будь-яких поставлених завдань.

ASRock Z87 Extreme4 TH4

ASRock Z87 Extreme4 TH4

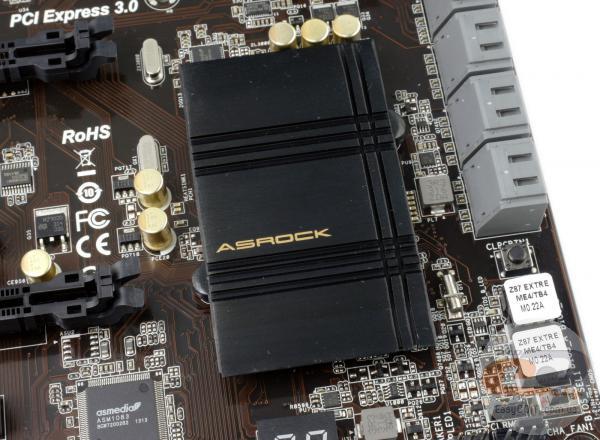

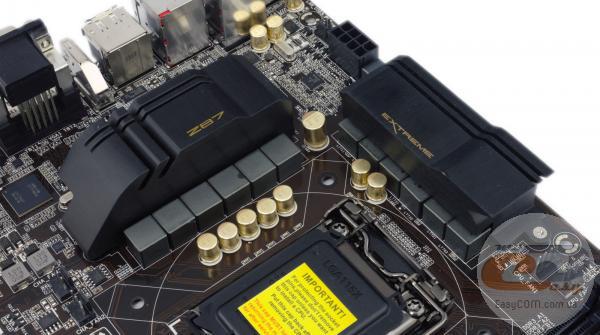

Система охолодження розглянутої плати складається із трьох алюмінієвих радіаторів, закріплених за допомогою надійних гвинтів: один здійснює відведення тепла від чіпсету Intel Z87 Express, у той час як решта два відповідають за охолодження польових транзисторів кола живлення процесора.

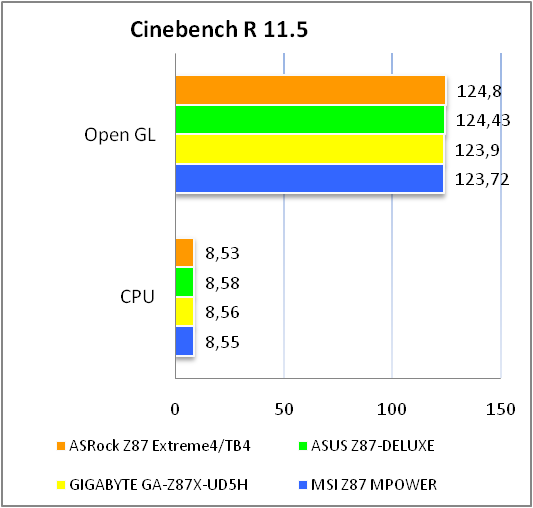

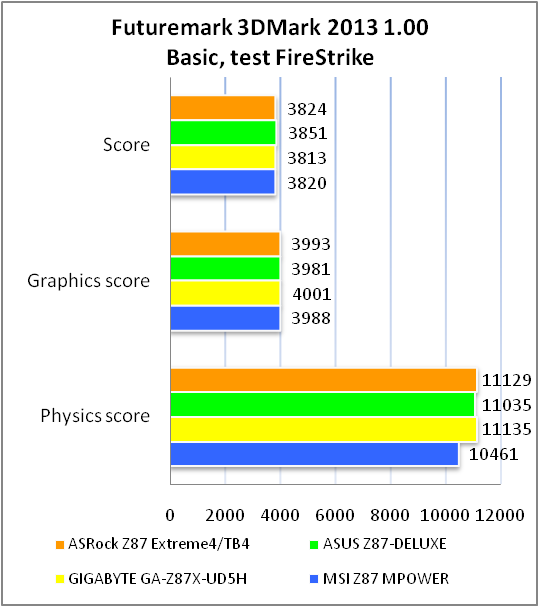

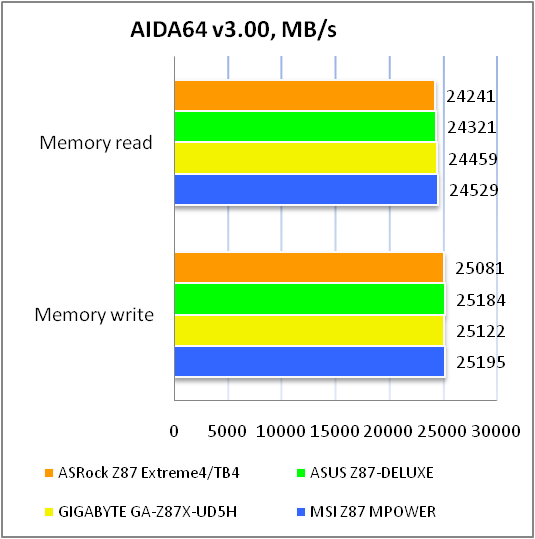

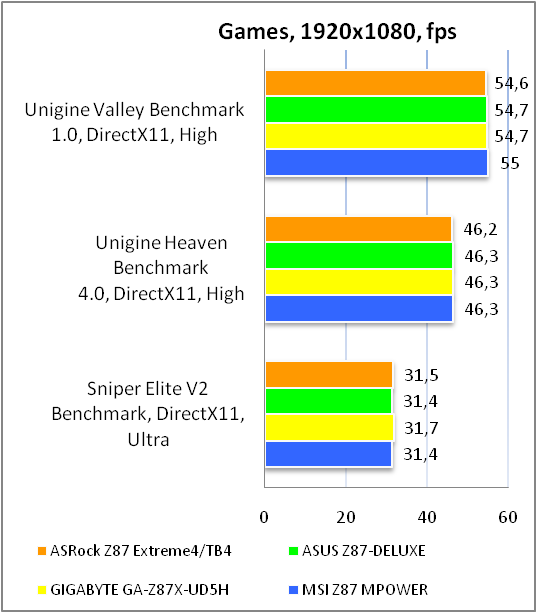

Під час тестування температура радіаторів не перевищувала 35,9°C, що є хорошим результатом.

ASRock Z87 Extreme4 TH4

ASRock Z87 Extreme4 TH4

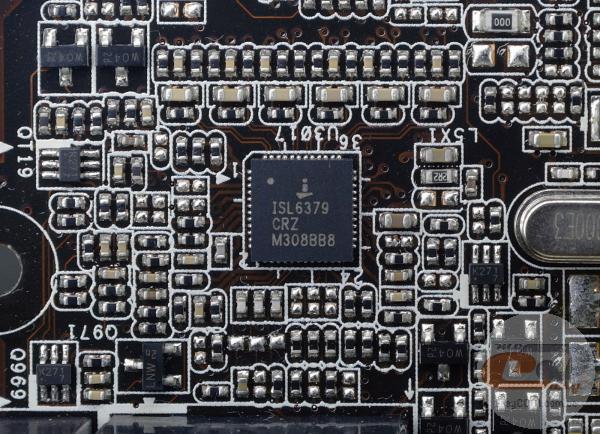

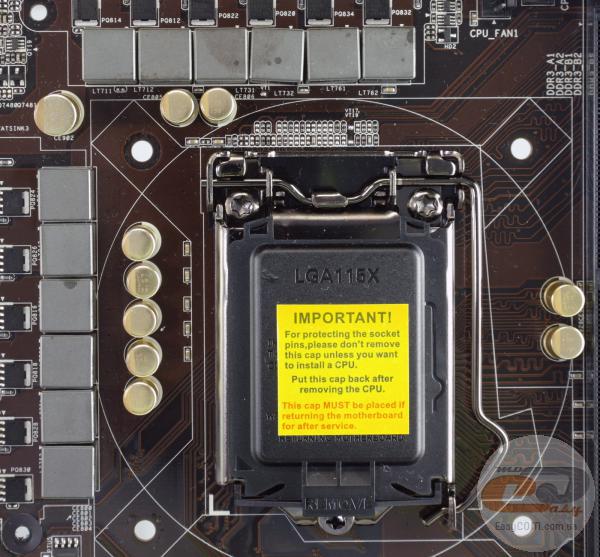

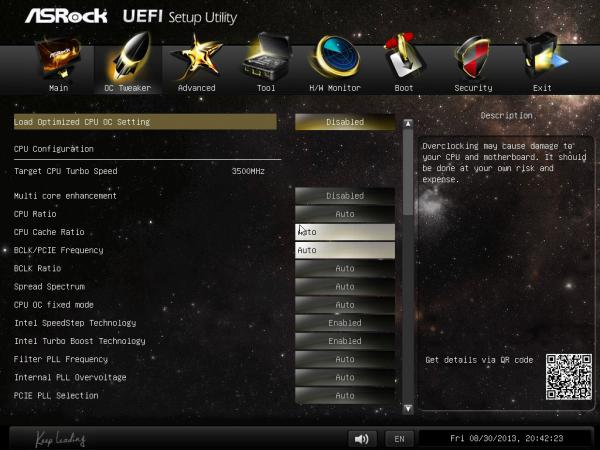

Живлення процесора здійснюється за 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL6379. Крім позолочених твердотільних конденсаторів варто звернути увагу на дроселі з феритовим осердям і на те, що подача напруги живлення для ASRock Z87 Extreme4/TH4 і встановленого процесора здійснюється за допомогою основного 24-контактного та додаткового 8-контактного роз’єму, що дозволить вам уникнути яких-небудь обмежень при розгоні CPU.

ASRock Z87 Extreme4 TH4

Материнська плата ASRock Z87 Extreme4/TH4 може похвалитися дуже непоганими можливостями розширення функціональності.

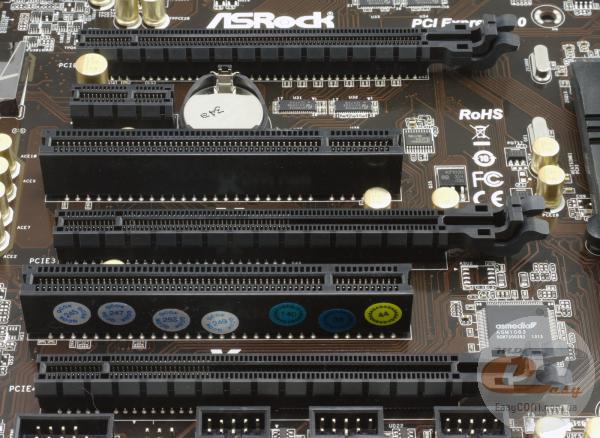

Для встановлення графічних прискорювачів призначені три слоти PCI Express x16. Усі вони підключені до процесора та ділять між собою 16 ліній стандарту PCI Express 3.0. При монтажі кількох відеокарт лінії між роз’ємами розподіляються за наступною схемою:

  • х16;
  • х8+х8;
  • х8+х4+х4.

Не слід забувати й про те, що третій варіант підключення передбачений винятково для графічних адаптерів від AMD, оскільки компанія NVIDIA не підтримує роботу своїх рішень у режимі SLI, якщо пропускна здатність одного або кількох слотів обмежена чотирма лініями.

Також розширення функціональності новинки можливе за рахунок одного слоту PCI Express 2.0 х1 і двох роз’ємів PCI, які можуть пригодитися у випадку, якщо ви є власником дискретної аудіоплати, або, наприклад, пристрою відеозахоплення з відповідним інтерфейсом.



ASRock Z87 Extreme4 TH4

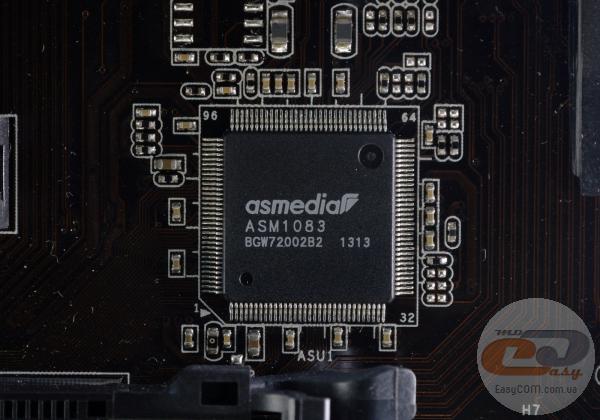

Оскільки набір системної логіки Intel Z87 Express позбавлений підтримки інтерфейсу PCI, то функціонування двох відповідних слотів забезпечується за допомогою мосту PCIE-PCI, реалізованого на мікросхемі ASMedia 1083.

ASRock Z87 Extreme4 TH4

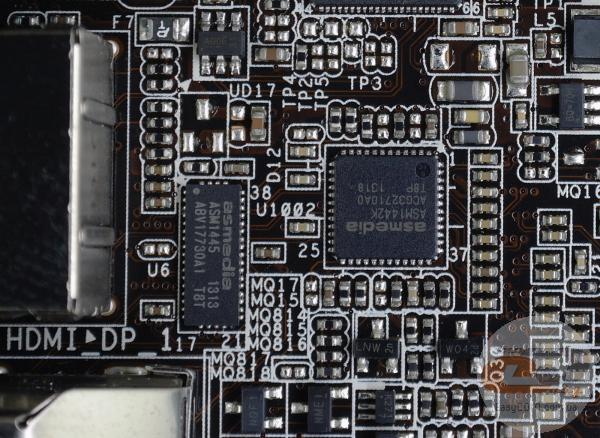

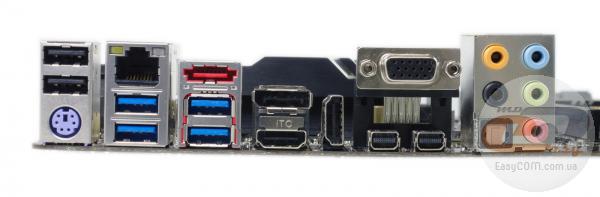

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, D-Sub і DisplayPort, а також один відеовхід HDMI-in для підключення портативних мобільних пристроїв. Перемикання між ними здійснюється силами двох мікросхем: ASMedia ASM 1442K і ASMedia ASM 1445. Також підтримується одночасне підключення до трьох дисплеїв і панелей із сучасною роздільною здатністю «4K» (3840 х 2160).

ASRock Z87 Extreme4 TH4

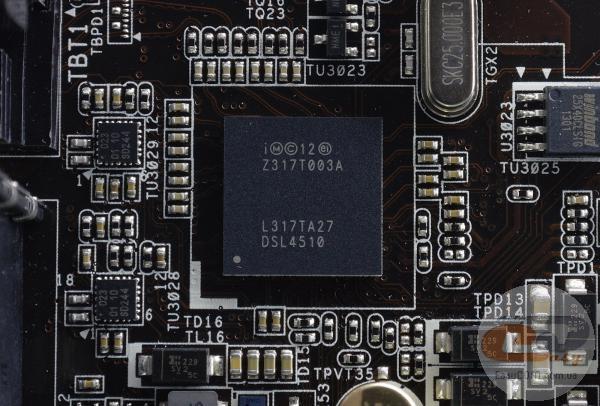

Інтерфейс Thunderbolt, одна із ключових переваг цієї новинки, реалізований за допомогою контролера Intel DSL4510L. Відзначимо, що на материнській платі присутні два відповідні роз’єми, які підтримують передачу даних на швидкості до 10 Гбіт/с, а також послідовне підключення до 12 пристроїв включно. Також не варто забувати про те, що за допомогою відповідних перехідників порти Thunderbolt сумісні з DisplayPort.

ASRock Z87 Extreme4 TH4

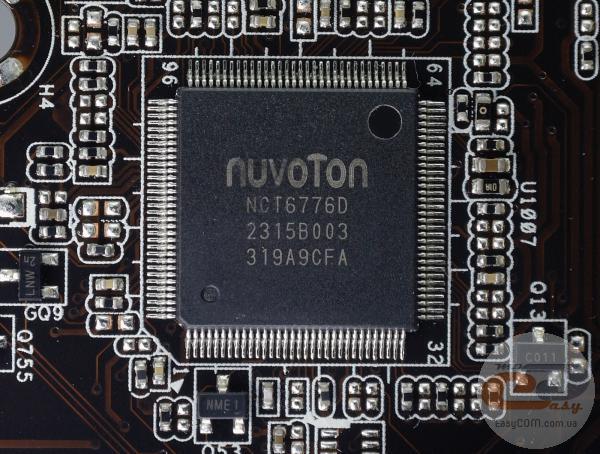

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6776D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також здійснює моніторинг.

ASRock Z87 Extreme4 TH4

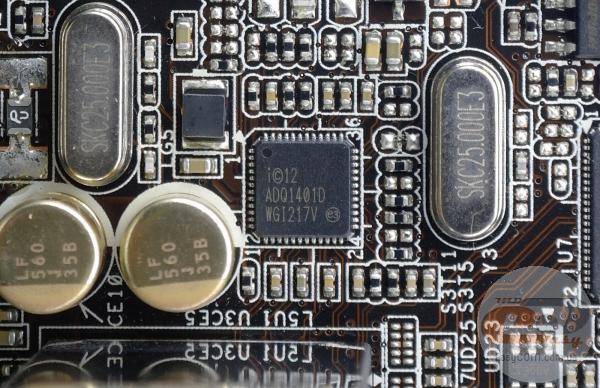

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI217V.

ASRock Z87 Extreme4 TH4

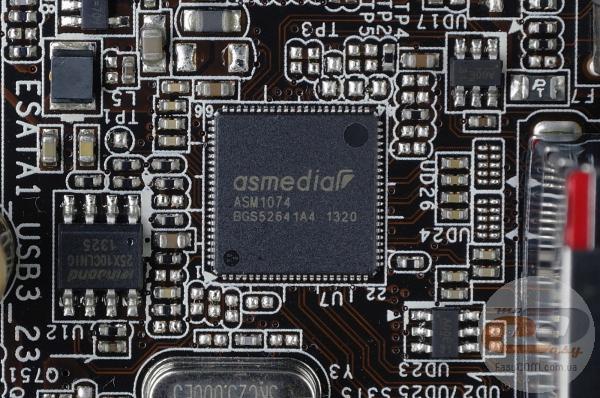

Робота чотирьох додаткових портів USB 3.0 реалізована за допомогою «хаба» ASMedia ASM 1074, підключеного до чіпсету.

ASRock Z87 Extreme4 TH4

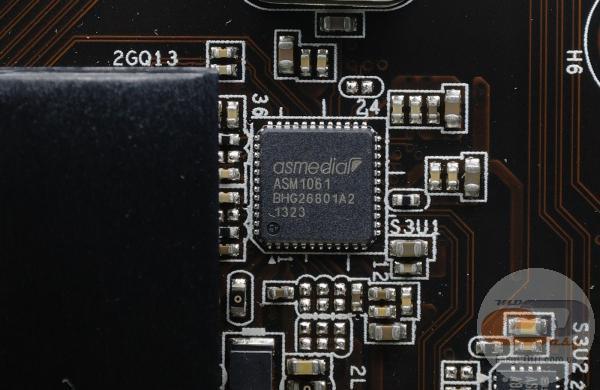

Функціонування двох додаткових портів SATA 6 Гбіт/с і одного eSATA на інтерфейсній панелі реалізоване за допомогою мікросхеми ASMedia ASM 1061.
