Огляд і тестування материнської плати ASRock Q1900M Pro3

Материнські плати з інтегрованим процесором є досить цікавим рішенням для економних користувачів, яким потрібна не максимальна продуктивність, а недорога модель для збірки мультимедійних або офісних систем. Саме такою є ASRock Q1900M Pro3. Вона оснащена чотириядерним процесором Intel Celeron J1900 і виконана у форматі microATX. Дана материнська плата вигідно вирізняється досить різноманітним набором портів і роз'ємів, а також підтримкою сучасного цифрового відеовиходу HDMI.

ASRock Q1900M Pro3

Специфікація материнської плати ASRock Q1900M Pro3:

Виробник і модель

ASRock Q1900M Pro3

Процесорний роз'єм

Socket BGA1170

Інтегрований процесор

Intel Celeron J1900 (4 х 2,00 − 2,41 ГГц)

Графічний адаптер

Intel HD Graphics (688 − 854 МГц)

Підтримка пам'яті

2 x DDR3/DDR3L DIMM- слоти з підтримкою максимум 8 ГБ пам'яті з частотою до DDR3-1333 МГц

Слоти розширення

1 x PCI Express 2.0 x16 (х1)

1 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

2 x SATA 3 Гбіт/с

LAN

1 x Realtek 8111GR (10/100/1000 Мбіт/с)

Звукова підсистема

5.1-канальний кодек Realtek ALC662

Живлення

24-контактний роз’єм живлення ATX

Вентилятори

1 x роз’єм вентилятора CPU (3-контактний)

1 x роз’єм системного вентилятора (3-контактний)

Охолодження

Алюмінієвий радіатор на процесорі

Зовнішні порти I/O

1 x D-Sub

1 х HDMI

1 x RJ45

1 x USB 3.0

3 x USB 2.0

1 х LPT

1 х COM

3 x аудіопорти

2 х PS/2

Внутрішні порти I/O

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х USB 2.0 с з підтримкою підключення одного USB 2.0

1 х COM

1 х TPM

BIOS

64 Мбіт AMI UEFI BIOS

SM BIOS 2.7, ACPI 5.0

Форм-фактор

microATX

Сайт виробника

ASRock
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Пакування та комплект постачання

ASRock Q1900M Pro3 ASRock Q1900M Pro3

Материнська плата ASRock Q1900M Pro3 постачається в картонній коробці з досить яскравим, привабливим і хорошим інформаційним наповненням. На її сторонах можна знайти ключові характеристики пристрою і докладний опис деяких переваг.

ASRock Q1900M Pro3

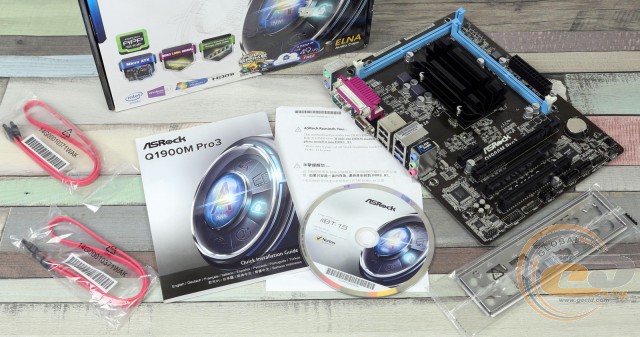

Комплект поставки тестованої моделі цілком стандартний для даного класу. Він містить диск із ПЗ, керівництво користувача, заглушку інтерфейсної панелі і два кабелі SATA.

Дизайн і особливості плати

ASRock Q1900M Pro3

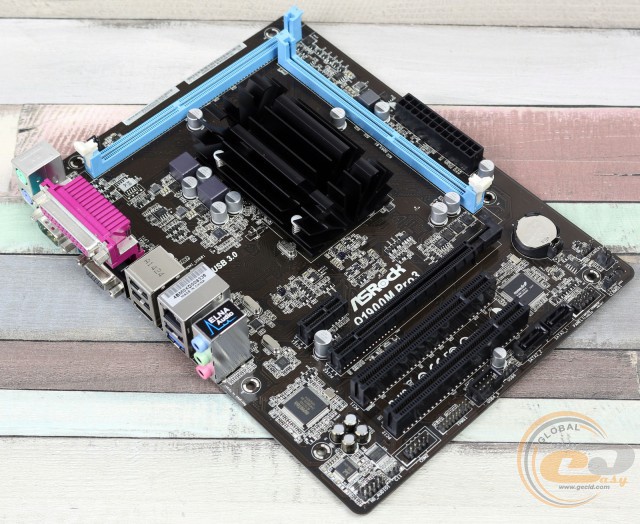

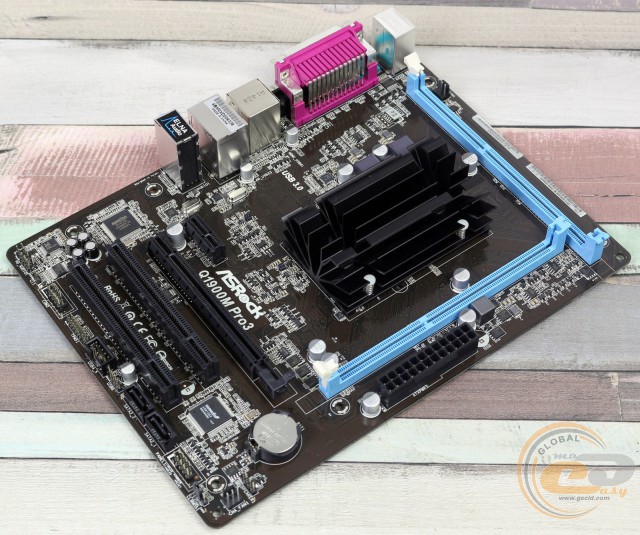

ASRock Q1900M Pro3 виконана на друкованій платі темно-коричневого кольору у форматі microATX і вирізняється дещо оригінальним компонуванням набортних елементів. Зокрема, DIMM-слоти розташовані на різних сторонах текстоліту. Тим не менш істотних проблем зі складанням системи виникнути не повинно, оскільки всі елементи розташовані досить вдало.

ASRock Q1900M Pro3

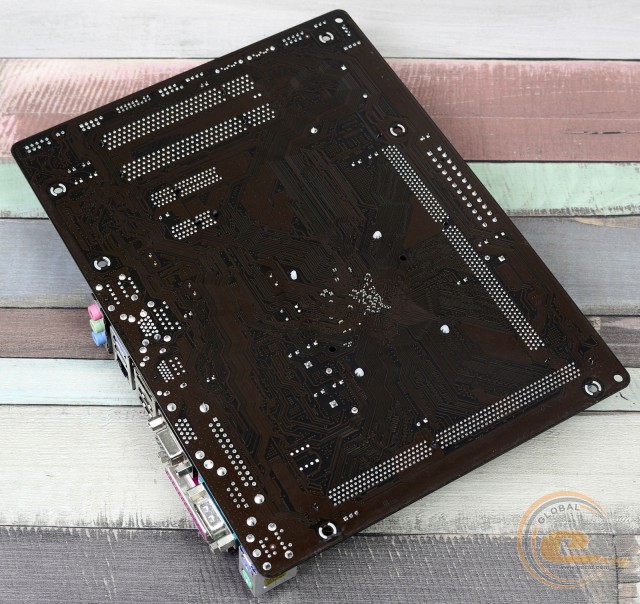

Глянувши на зворотну сторону, можна відзначити, що радіатор охолодження процесора закріплений за допомогою пластикових кліпс. Забігаючи вперед, варто сказати, що використання кліпс замість гвинтів істотно не відобразилося на ефективності охолодження.

ASRock Q1900M Pro3

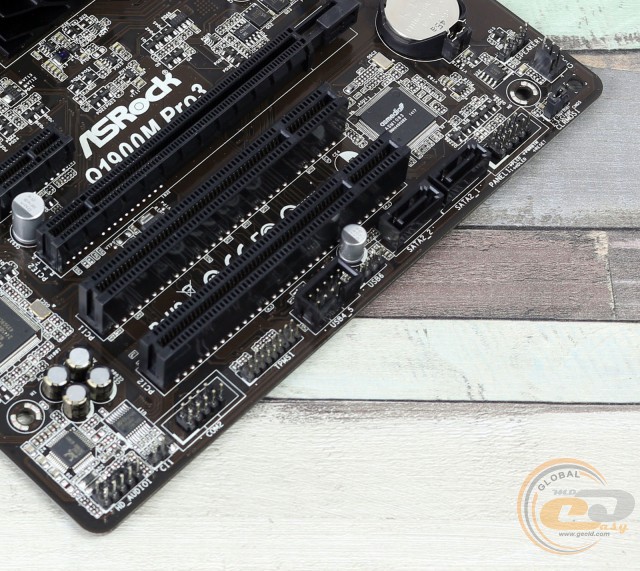

У нижній частині друкованої плати ASRock Q1900M Pro3 розташовані такі елементи: колодка підключення аудіороз’ємів передньої панелі, порти COM і TPM, а також колодка підключення фронтальної панелі. Виокремимо дві колодки активації портів USB 2.0, одна з яких дає змогу отримати два порти USB 2.0, тоді як інша - лише один. Всього на платі силами інтегрованого в CPU контролера реалізована підтримка шести портів USB 2.0: трьох внутрішніх і трьох на інтерфейсній панелі.

ASRock Q1900M Pro3

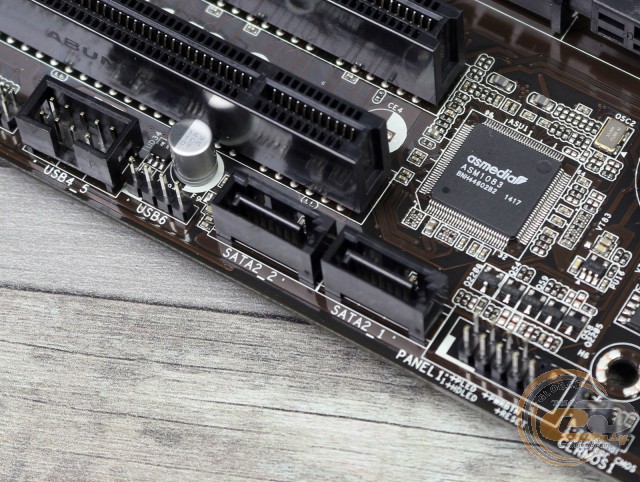

Можливості організації дискової підсистеми представлені двома портами SATA 3 Гбіт/с, розташованими перпендикулярно до поверхні плати. Обидва інтерфейсу функціонують завдяки інтегрованому в процесор контролеру.

ASRock Q1900M Pro3

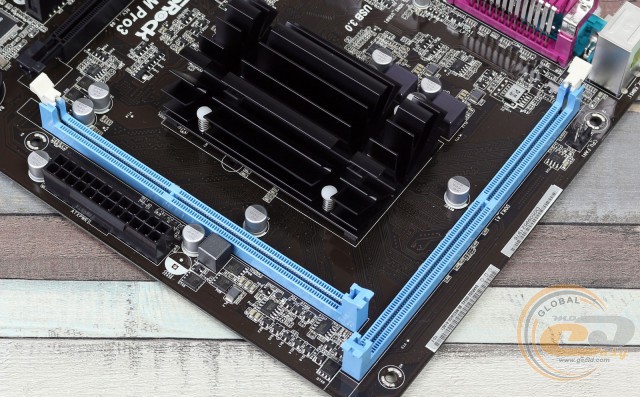

Системна плата оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандартів DDR3 і DDR3L. Підтримуються планки пам'яті, що функціонують на частотах до 1333 МГц у номінальному режимі. Максимальний обсяг пам'яті може досягати 8 ГБ, чого буде достатньо для більшості поставлених завдань.

ASRock Q1900M Pro3

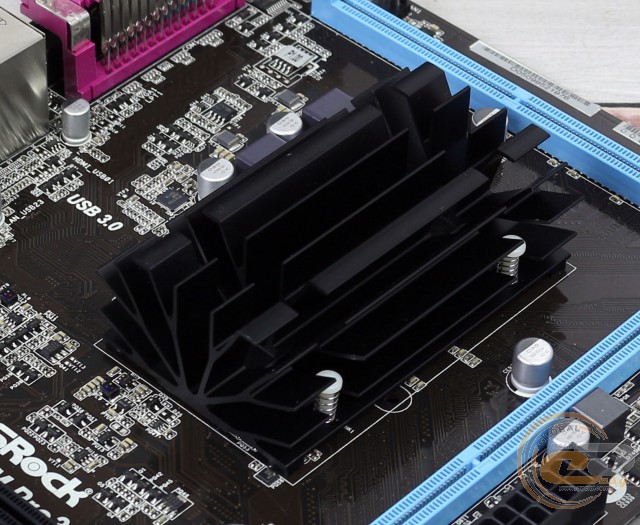

Система охолодження ASRock Q1900M Pro3 складається з одного алюмінієвого радіатора, який накриває CPU. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження процесора – 53,1°C;
  • дроселі підсистеми живлення процесора – 50,2°C;
  • польові транзистори підсистеми живлення процесора – 48,5°C.

Як бачимо, встановлена пасивна система охолодження відмінно справляється з відведенням тепла від процесора, тому жодних  проблем з його перегрівом у вас не виникне.

ASRock Q1900M Pro3

ASRock Q1900M Pro3

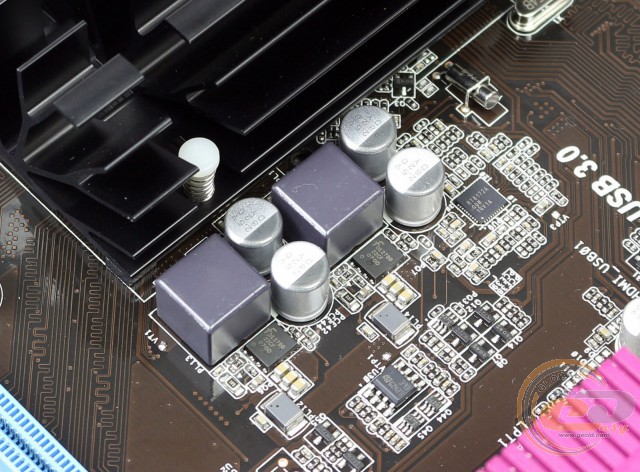

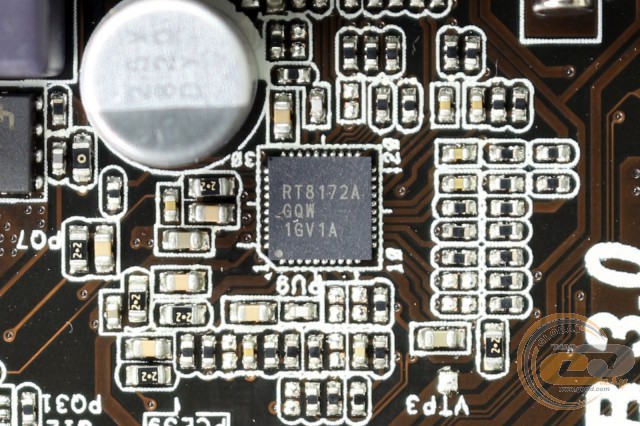

Живлення процесора здійснюється по 2-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері RT8172A.

ASRock Q1900M Pro3

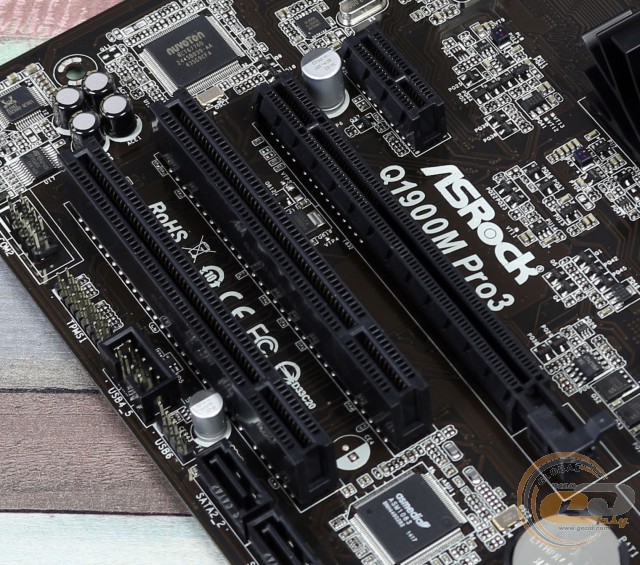

Для розширення функціональності ASRock Q1900M Pro3 у користувача є в розпорядженні чотири слоти:

  1. PCI Express 2.0 x1;
  2. PCI Express 2.0 x16 (у режимі х1);
  3. PCI;
  4. PCI.

Виробник зазначає, що роз'єм PCI Express 2.0 x16 використовує лише одну лінію, тому він працює в режимі х1. Відповідно, встановлення дискретної відеокарти буде недоцільним.

ASRock Q1900M Pro3

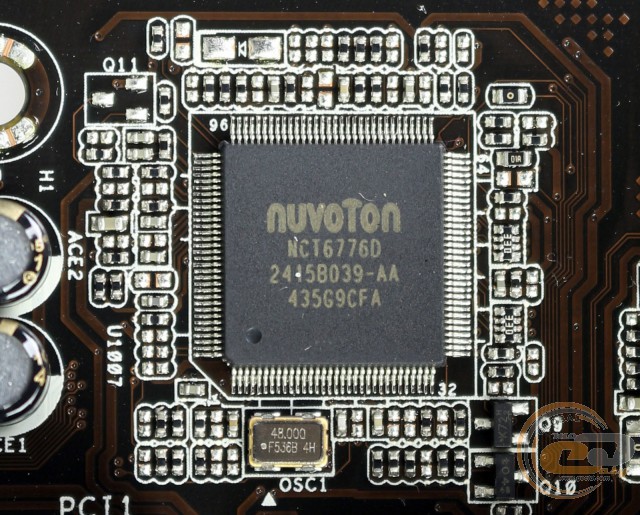

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6776D, яка керує роботою вентиляторів, а також забезпечує моніторинг.

ASRock Q1900M Pro3

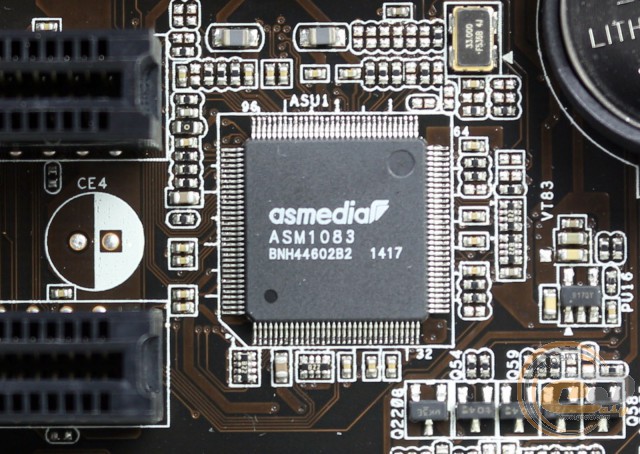

Оскільки інтегрований контролер не підтримує шину PCI, функціонування двох відповідних роз'ємів реалізовано за допомогою моста PCIE-PCI, заснованого на контролері ASMedia ASM1083.

ASRock Q1900M Pro3

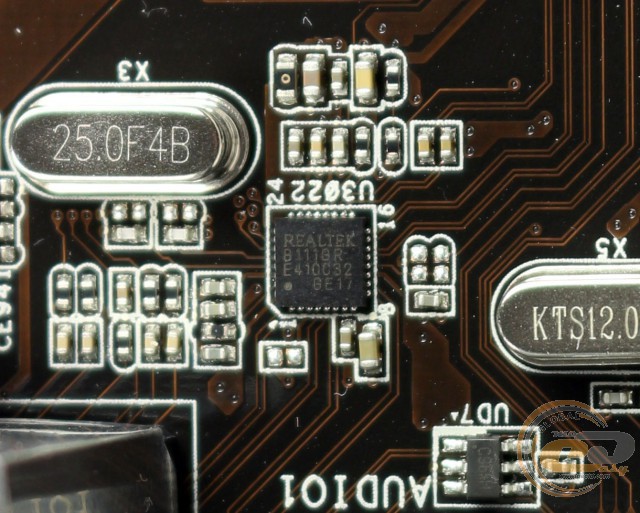

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek 8111GR.
