Огляд і тестування материнської плати ASRock 880GMH/USB3

Материнські плати компанії ASRock це рідкі гості в нашій тестовій лабораторії, тому цікаво відзначити, що якщо раніше ця компанія обмежувалася лише випуском бюджетних моделей, то тепер вона взяла курс на виробництво більш просунутих і висококласних рішень. Вже зараз в асортименті ASRock можна знайти дуже широкий вибір моделей різних цінових категорій. Але, все-таки, сьогодні ми розглянемо материнську плату середнього рівня ASRock 880GMH/USB, засновану на новому чіпсеті AMD 880G з інтегрованою графікою Radeon HD 4250 у зв'язці з південним мостом AMD SB710. Крім материнської плати ASRock 880GMH/USB у модельному ряді ASRock можна зустріти ще чотири моделі на системній логіці AMD 880G.

Коротко описати материнські плати компанії на системній логіці AMD 880G, підкресливши відмінності між ними, можна таким чином:

Модель

ASRock 880G Extreme3

ASRock 880GXH/USB3

ASRock 880GMH/USB3

ASRock 880GMH-LE/USB3

ASRock 880GM-LE

Чіпсет

AMD 880G/SB850

AMD 880G/SB710

AMD 880G/SB710

AMD 880G/SB710

AMD 880G/SB710

Підтримка процесорів з TDP 140 Вт

+

+

-

-

-

128 МБ пам'яті DDR3-1333 Sideport

+

-

+

-

-

Звуковий кодек

VIA VT2020

Realtek ALC892

Realtek ALC892

VIA VT1705

Realtek ALC662

USB 3.0

2 порту

1 порт

1 порт

1 порт

-

IEEE 1394

2 порту

-

-

-

-

HDMI

+

+

+

+

-

Слотів для оперативної пам'яті DDR3

4

4

4

2

2

Слоти розширення

3 x PCIE x16 slots (один x16 або два в x8/x8режимі; один тільки в x4)
1 x PCIE x1
3 x PCI

1 x PCIE x16
2 x PCIE x1
3 x PCI

1 x PCIE x16
1 x PCIE x1
2 x PCI

1 x PCIE x16 slot
1 x PCIEx1
2 x PCI

1 x PCIE x16
1 x PCIE x1
2 x PCI

Система охолодження

с тепловою трубкою

На MOSFET і чіпах системної логіки

звичайна

звичайна

звичайна

Полімерні конденсатори

Всі

Всі

Тільки у вузлі живлення CPU

Всі

Тільки у вузлі живлення CPU

Форм-фактор

ATX

ATX

MicroATX

MicroATX

MicroATX

Таким чином, бачимо, що на чіпсеті AMD 880G у компанії ASRock є найрізноманітніші рішення від потужної ASRock 880G Extreme3 з можливістю організації CrossFireX у режимі х8+x8 до зовсім простенької моделі ASRock 880GM-LE без порту HDMI і тільки з двома слотами для оперативної пам'яті. Підтримка нового інтерфейсу USB 3.0 відзначається прямо в назвах моделей, але звісно бачимо це у наявності одного порту, в той час як рішення інших виробників оснащуються двома портами USB 3.0. Підтримкою інтерфейсу SATA 3.0 може похвастатися лише материнська плата ASRock 880G Extreme3 з південним мостом SB850, всі інші моделі серії такої можливості позбавлені.

Тепер давайте перейдемо до більш детального розгляду материнської плати ASRock 880GMH/USB3 та почнемо зі специфікації моделі.

ASRock 880GMH/USB3

Специфікація материнської плати ASRock 880GMH/USB3:

Виробник

ASRock

Модель

880GMH/USB3

Чіпсет

AMD 880G / SB710

Процесорний роз’єм

Socket AM3

Підтримувані процесори

AMD AM3/AM2+/AM2; серії процесорів Phenom II /Athlon II /Phenom / Athlon /Sempron (за винятком моделей з TDP 140 Вт)

Системна шина, МГц

HyperTransport 3.0 підтримуюча до 5200 МТ/c

Використовувана пам'ять

DDR3 1800(O.C.)/1600(O.C.)/1333/1066/800 Non-ECC, Un-buffered Memory

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ

Слоти розширення

1 x PCI Express 2.0 x16 (працює в режимі x16)
1 x PCI Express x1
2 x PCI
Підтримує ATI Hybrid CrossFireX

VGA

Вбудоване графічне ядро Radeon HD 4250
Максимальне виділення до 512 МБ пам'яті;
DVI-D з HDCP з максимальною роздільною здатністю 2560х1600 @60 Гц
HDMI з максимальною роздільною здатністю 1920х1200 @60 Гц
RGB з максимальною роздільною здатністю 2048х1536 @85 Гц
Підтримка H.264, VC-1, MPEG-2, DirectХ 10.1 і OpenGL 2.0.
Підтримка Shader Model 4.1, UVD 2.0.

Sideport

128 МБ DDR3 1333(OC) / 1200 МГц

Дискова підсистема

Чіпсет AMD SB710 підтримує:
5 x SATA 3.0 Гб/c з підтримкою RAID 0, 1, 5, 0+1 і JBOD
1 x External SATA
1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв

LAN

Гігабітний мережний LAN-контролер Realtek 8111DL

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC892
Підтримка 192 khz / 24 біт необхідний для відтворення BD-формату без втрат якості

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Два алюмінієві радіатори

Роз’ємb для вентиляторів

1 x CPU
2 x корпусних вентилятора

Зовнішні порти I/O

1 x PS/2 порт для підключення клавіатури або миші
1 x оптичний S/PDIF вихід
1 x DVI
1 x D-Sub
1 x HDMI
5 x USB 2.0/1.1 порти
1 х USB 3.0
1 x LAN (RJ45)
1 х External SATA
5 x аудіо портів (для 8 канального звуку)

Внутрішні порти I/O

6 x USB
5 х SATA
1 x IDE
1 x FDD
1 х COM
1 x CD вхід
Роз’єм системної панелі

BIOS

8 Mb AMI BIOS
PnP, SM BIOS 2.3.1, ACPI 1.1

Можливості розгону

Зміна частоти: FSB і GPU, PCI-Express, пам'яті відносно FSB, швидкості шини HyperТransport.
Зміна напруги на: процесорі, пам'яті, чіпсеті.

Фірмові технології

- ASRock OC Tuner

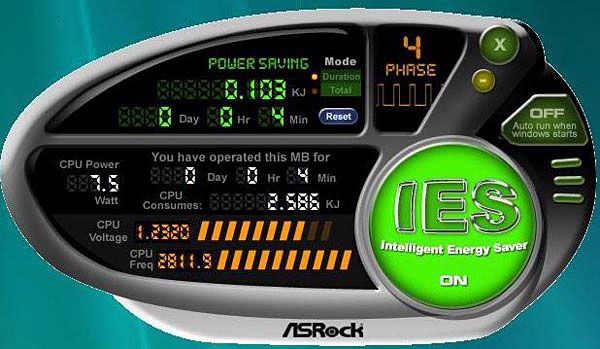

- Intelingent Energy Saver
- Instant Boot
- ASRock Instant Flash
- ASRock OC DNA
- ASRock U-COP
Turbo40/Turbo 50 GPU Overclockig

Комплектація

Інструкція та посібник користувача
2 x SATA кабелі
1 x UltraDMA 133/100/66 кабель
Заглушка
DVD з драйверами і утилітами

Форм-фактор Розміри, мм

MicroATX 9,6"x 9"
244 x 229

Сайт виробника

http://www.asrock.com/

Нову версію BIOS і драйверів можна скачати з сайта підтримки.

Все цены на ASRock 880GMH/USB3

ASRock 880GMH/USB3

Упаковка материнської плати ASRock 880GMH/USB3 виконана досить якісно і інформативно. На її лицьовій частині можна побачити ряд особливостей цієї материнської плати, таких як підтримка USB 3.0, наявність функції автоматичного розгону Turbo 50 і налаштувань для розблокування процесорних ядер.

ASRock 880GMH/USB3

На звороті упаковки знаходиться ще більше інформації, відзначена підтримка різних фірмових технологій і утиліт.

Окрема увага приділена можливості розблокування кеш-пам'яті 3-го рівня і заблокованих процесорних ядер за допомогою технології ACC (Advanced Clock Calibration). Втішно, що і рішення компанії ASRock дозволяють проводити подібне «чарівництво» з спрощеними моделями процесорів і по цьому показнику вона не відстає від інших виробників материнських плат.

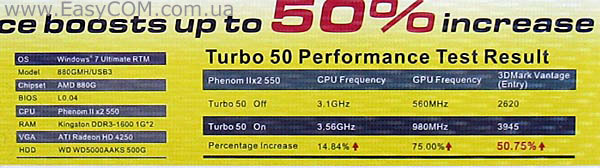

Більш того, ця компанія пропонує технологію авторозгону Turbo 50, яка повинна дозволити в автоматичному режимі одержати приріст продуктивності за рахунок одночасного розгону процесора і вcтроенного GPU. Цю можливість ми обов'язково протестуємо пізніше. Якщо ж вірити інформації на упаковці, то технологія Turbo 50 здатна збільшити частоту двоядерного процесора Phenom II x2 550 на 15%, і одночасно на 75% збільшити частоту графічного процесора ATI Radeon HD 4250. Все це разом повинно обумовити збільшення продуктивності на 50% у синтетичних тестах. Вражає? Взагалі, так. Але виникає питання, якою ціною вдається так сильно збільшити робочу частоту GPU. Швидше за все, не обійдеться без відчутного збільшення напруги на північному мосту – чи впорається система охолодження?

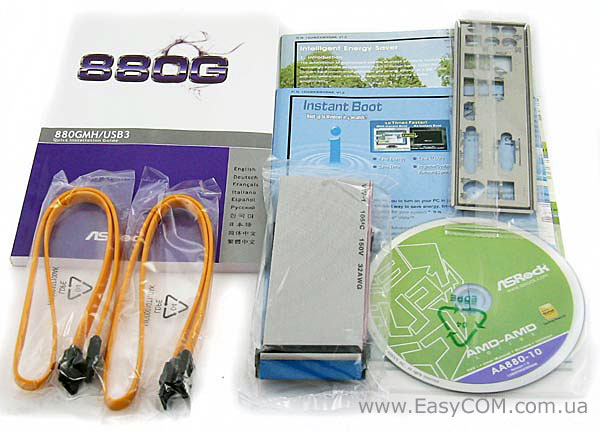

Комплект материнської плати ASRock 880GMH/USB3 простий. В ньому є тільки необхідний мінімум:

  • Два шлейфи SATA;
  • Посібник користувача;
  • 1 x кабель UltraDMA 133/100/66;
  • Заглушка панелі портів;
  • DVD з драйверами.

ASRock 880GMH/USB3

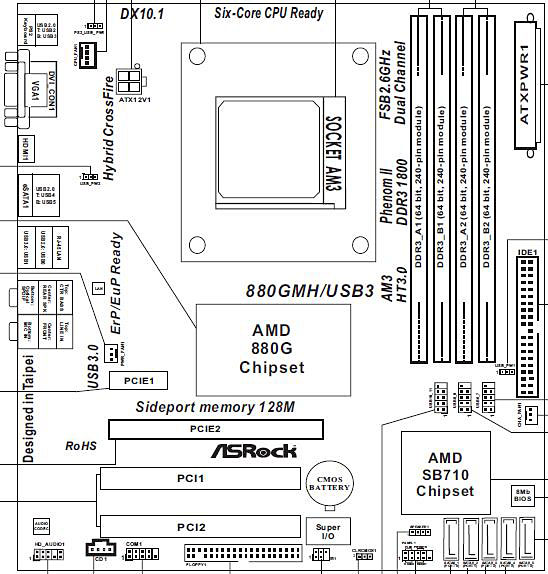

Компонування материнської плати ASRock 880GMH/USB3 виконане добре. Єдине «але» – порти USB розташовані не по нижньому краю, а над радіатором південного мосту. Тому з проводами від портів USB потрібно буде повозитися, щоб обережно їх укласти в системному корпусі.

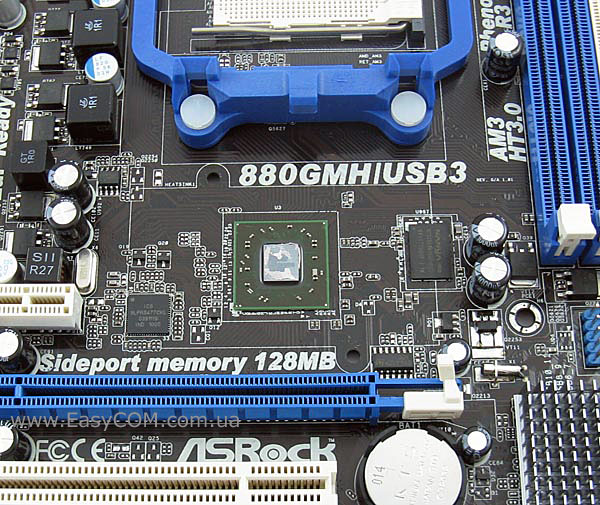

Для охолодження системної логіки материнської плати ASRock 880GMH/USB3 використовуються два алюмінієві радіатори з досить гарним оребрінням. Ці радіатори з лишком справлялися з своїми функціями під час тестування, тому заслуговують лише позитивних відгуків.

Центральний радіатор материнської плати ASRock 880GMH/USB3 закріплений звичайними пластиковими засувками. Термоінтерфейс на радіаторах не засох, як іноді буває, а в'язкої консистенції.

Під радіатором північного мосту знаходиться тактовий генератор ICS 9LPRS477CKL і 128 МБ пам'яті DDR3-1333 Sideport у вигляді одного чіпа NANYA NT5CB64M16AP. Проте, він радіатором не прохолоджується.

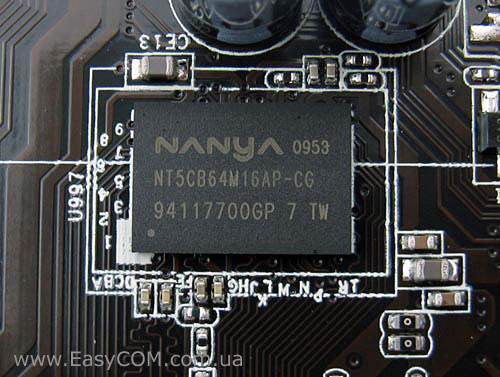

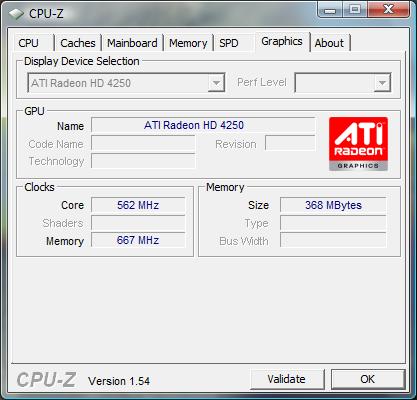

Як відомо, додаткова пам'ять Sideport необхідна для збільшення продуктивності вбудованого GPU. Наявність пам'яті Sideport дозволяє в середньому збільшити продуктивність графічної підсистеми на 15%.

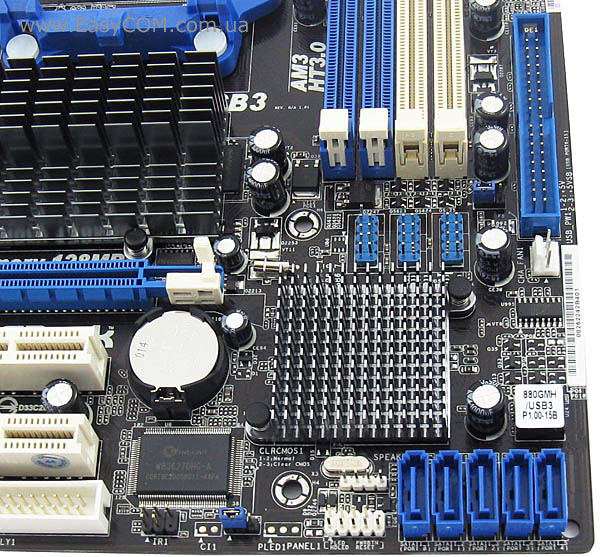

На базі південного мосту AMD SB710 реалізовано шість портів SATA II, причому один з них виведений на задню панель. На портах SATA можна спробувати організувати SATA RAID-масив у конфігурації 0,1 0+1 і JBOD. Також південний міст AMD SB710 підтримує порт UltraDMA 133/100/66 з можливістю підключення двох PATA-пристроїв і 11 портів USB 2.0, шість з яких внутрішні.

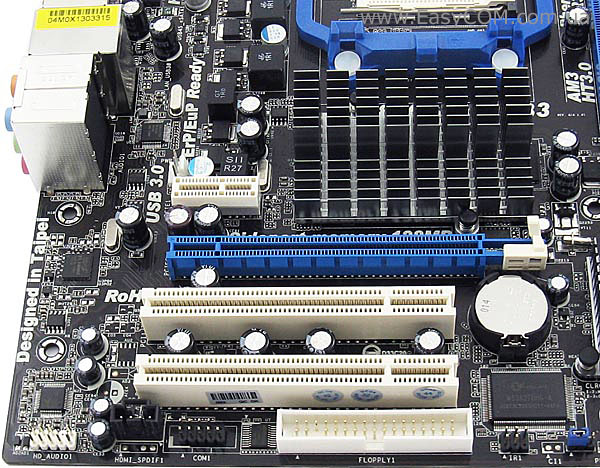

Слотів розширення на материнській платі ASRock 880GMH/USB3 всього чотири: один PCI-e x16, один PCI-e x1 і два PCI. Гарне співвідношення з погляду апгрейда системи, при наявності пристроїв PCI. Крім того, на материнській платі ASRock 880GMH/USB3 можна зустріти застарілі інтерфейси COM і FDD, а ось порту LPT вже немає.

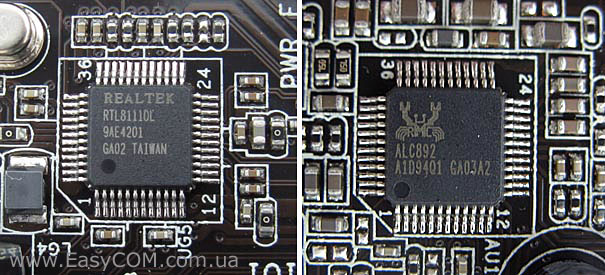

Для мережних підключень слугує гігабітний мережний контролер Realtek RTL8111DC, також як і на інших моделях цієї серії з чіпсетом AMD 880G. Звукова ж підсистема материнської плати ASRock 880GMH/USB3 заснована на досить якісному HD-кодеку 8-канального звуку Realtek ALC892.

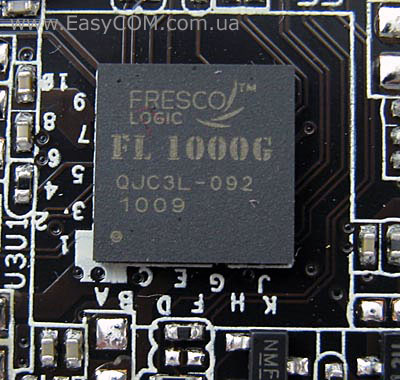

Завдяки «екзотичному» контролеру FRESCO FL 100G материнська плата ASRock 880GMH/USB3 має підтримку одного порту USB 3.0, який виведений на задню панель.

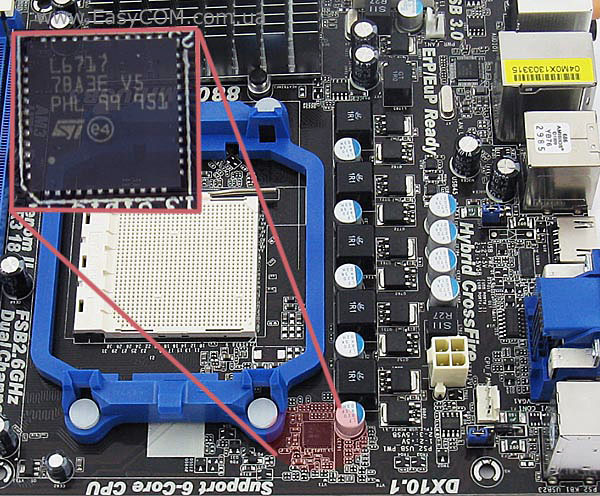

Вузол живлення процесора є єдиним на материнській платі ASRock 880GMH/USB3, у якому використовуються полімерні конденсатори. 4+1-фазна схема живлення заснована на ШІМ-контролері ST Microelectronics L6717.

У списку підтримуваних процесорів материнською платою ASRock 880GMH/USB3 можна знайти шестиядерні процесори з TDP рівним 125 Вт, а ось чотириядерні моделі процесорів з TDP 140 Вт у ньому відсутні, що говорить про обмежені можливості вузла живлення процесора.

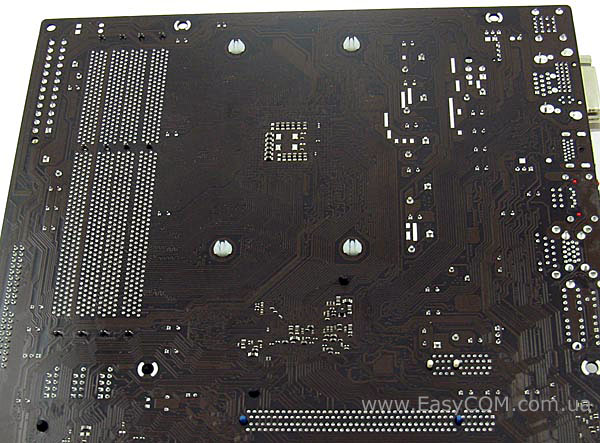

На звороті процесорного роз’єму материнської плати ASRock 880GMH/USB3 відсутня упорна пластина, яка характерна для плат AMD.

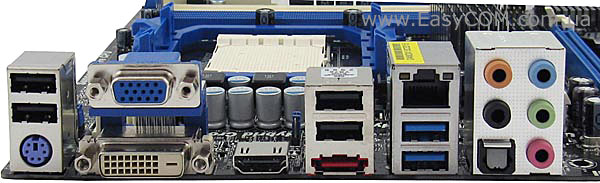

На задню панель ASRock 880GMH/USB3 виведені наступні порти:

  • PS/2 для клавіатури або миші,
  • п'ять портів USB 2.0;
  • один порт USB 3.0;
  • роз’єм RJ45 для мережних з'єднань,
  • оптичний S/PDIF,
  • один порт eSATA;
  • 5 аналогових роз’ємb для підключення 8-канального звуку,
  • роз’єми підключення монітора – DVI, D-Sub і HDMI.

Причому єдиним портом USB 3.0 є нижній роз’єм USB синього кольору, що потрібно враховувати при підключенні пристроїв, бо його легко поплутати з поруч розташованим портом USB 2.0 такого ж синього кольору.

Роз’єми для вентиляторів на материнській платі всього три штуки. Звісно, один 4-контактний для процесорного кулера CPU FAN, один 3-контактний для корпусного вентилятора CHA FAN і ще один 3-контактний роз’єм без можливості керування швидкістю обертання PWR FAN.

BIOS і можливості розгону

BIOS материнської плати ASRock 880GMH/USB3 заснован на коді AMI.

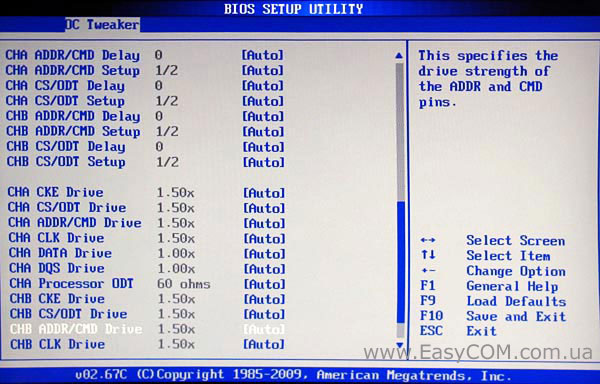

Після короткого знайомства з інтерфейсом BIOS материнської плати ASRock 880GMH/USB3 можна зробити висновок, що далеко не кожна материнська плата середнього рівня має такий великий діапазон налаштувань. В порівнянні з моделями компаній ASUS, GIGABYTE і MSI, рішення ASRock сильно виділяється по можливостям автоматичного розгону. Причому, згідно налаштуванням, розгін можна виконувати до дуже високих значень.

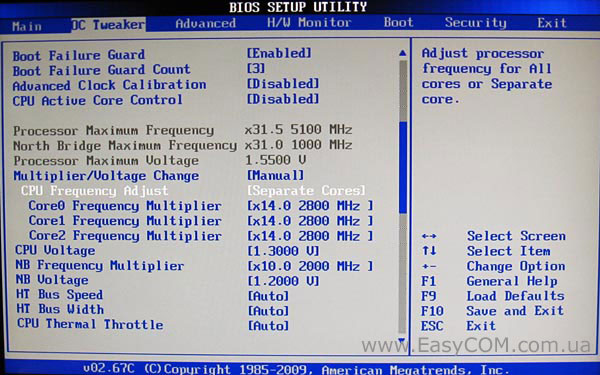

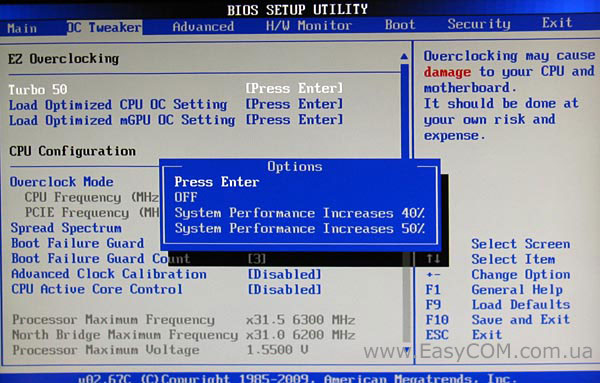

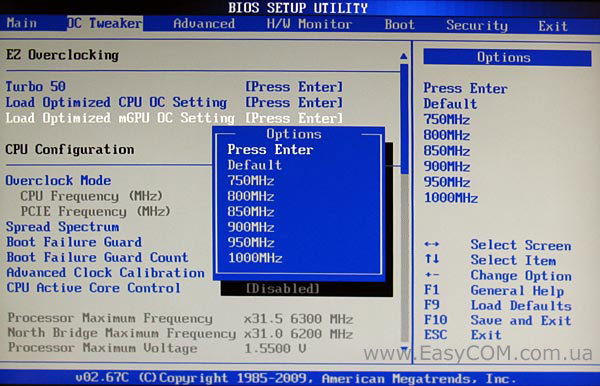

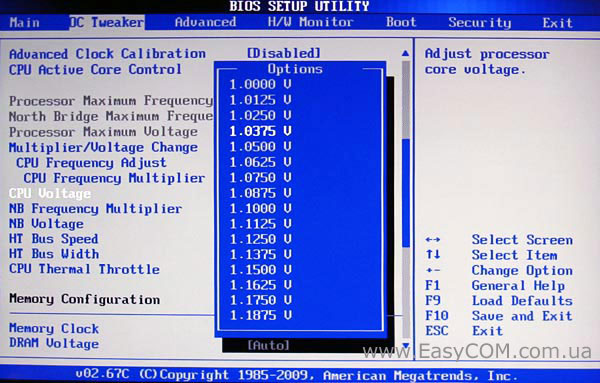

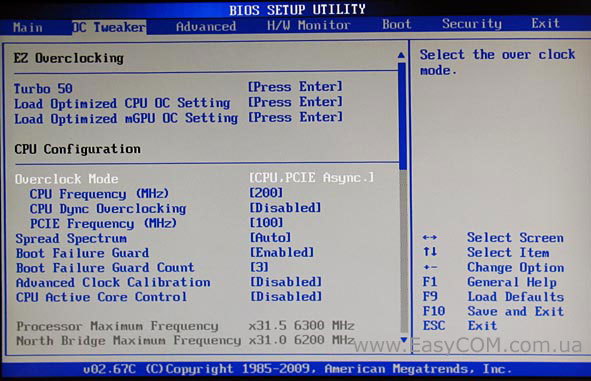

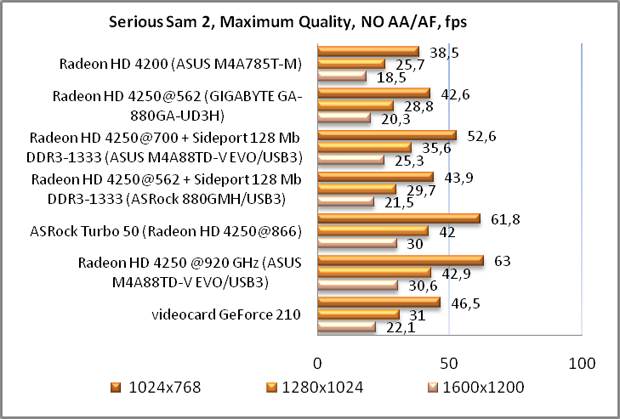

Найпершим налаштуванням у розділі «OC Tweaker» є технологія автоматичного розгону процесора і вбудованого GPU – Turbo 50. Після активації цієї технології на 50% тактова частота системної шини була збільшена до 230 МГц, що відповідає тим 15%, які були зазначені на упаковці. Частота вбудованого GPU, згідно налаштуванням, збільшувалася до 860 МГц. При цьому для стабільності системи передбачалося збільшення напруги на процесорі до 1,3 В, напруга на північному мосту – 1,2 В і напруга на вбудованому GPU до 1,48 В. Збільшення ж частоти пам'яті Sideport під час роботи Turbo 50 не відбувалося. Як вплинув подібний розгін на продуктивність можна побачити нижче, на графіках тестування інтегрованого графічного прискорювача.

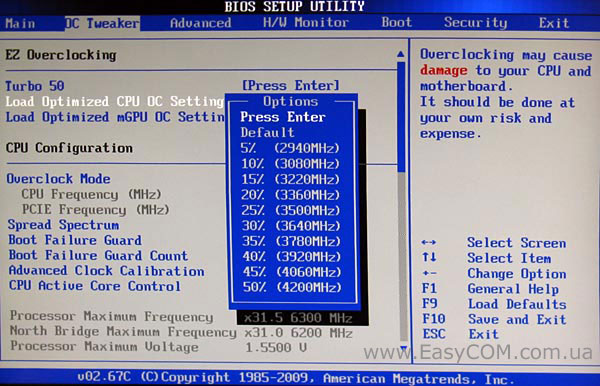

Другим способом автоматичного розгону є розгін процесора в налаштуванні «Load Optimized CPU OC». Причому розгін можна робити в дуже великому діапазоні, аж до частоти 4,2 МГц. Звісно, багато чого при цьому буде залежати від наявного екземпляра процесора і можливостей системи охолодження. Наприклад, при першому знайомстві з оверклокерським потенціалом процесора AMD Phenom II X3 720 BE у ручному режимі на материнській платі GIGABYTE GA-MA790XT-UD4P його вдалося розігнати до стабільної частоти 3,6 МГц при напрузі 1,536 В. При тестуванні материнської плати ASRock 880GMH/USB3 ми вирішили повторити результат. Усвідомлюючи, що взяти планку в 4 або 4,2 ГГц при такому рівні напруги наш процесор не зможе, ми вибрали для перевірки опцію 3,6 ГГц як найбільш реальну.

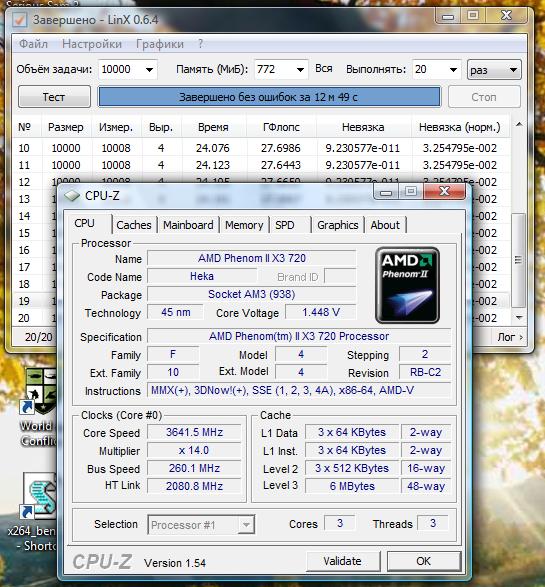

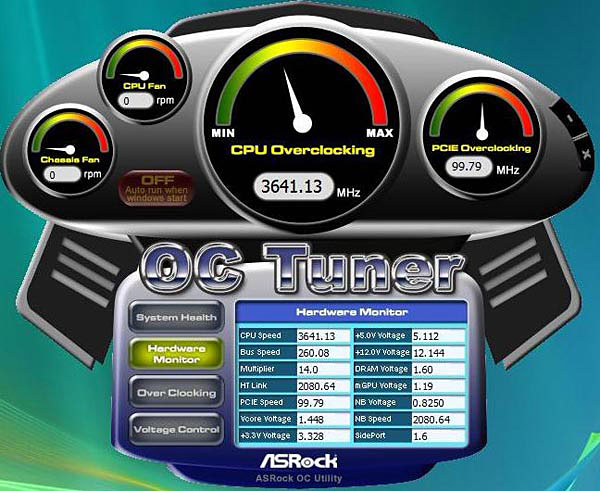

Дивно, але наш процесор досить стабільно працював навіть на дещо більшій частоті – 3640 МГц при напрузі 1,448 В.

Втішно, що система при цьому зменшила частоту пам'яті і частоту шини HyperТransport, для того щоб вони не заважали розгону. Напруга ж була збільшена лише на процесорі та північному мосту. Оскільки напруга живлення на модулях пам'яті під час авторозгону не зростала, то це дозволяє використовувати звичайні модулі пам'яті. При інших опціях налаштування «Load Optimized CPU OC» передбачалося наступне збільшення напруги:

Load Optimized CPU OC

CPU Voltage

NB Voltage

30% - 3640 МГц

1,45 В

1,325 В

35% - 3780 МГц

1,55 В

1,35 В

40% - 3920 МГц

1,55 В

1,35 В

45% - 4060 МГц

1,55 В

1,35 В

50% - 4200 МГц

1,55 В

1,35 В

При збільшенні частоти процесора на 35% і вище, напруга на процесорі збільшується ще сильніше – до 1,55 В. Ми спробували завантажити систему на частоті 4060 МГц, але це минулося невдачею. Таким чином, робимо висновок, що чудес материнська плата ASRock 880GMH/USB3 все-таки робити не може. Тому шляхом проб і помилок потрібно буде знайти стабільну частоту для свого процесора. Сама ж функція «Load Optimized CPU OC» працює досить добре. Цей факт можна оцінити і за результатами тестування системи після розгону.

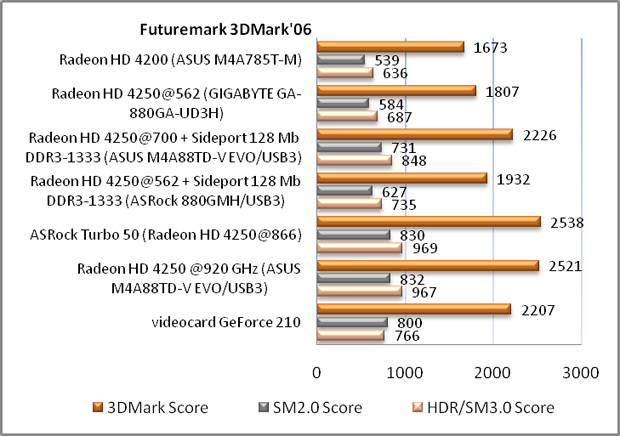

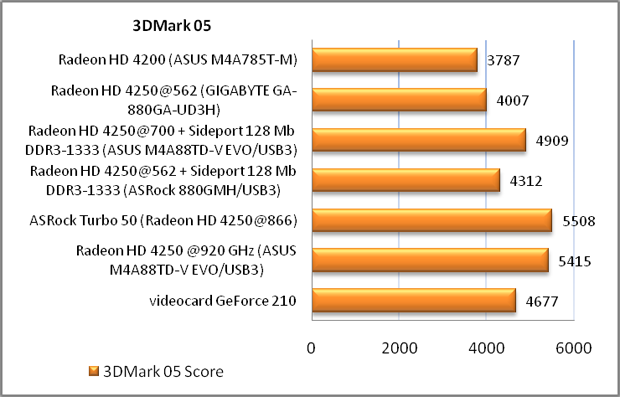

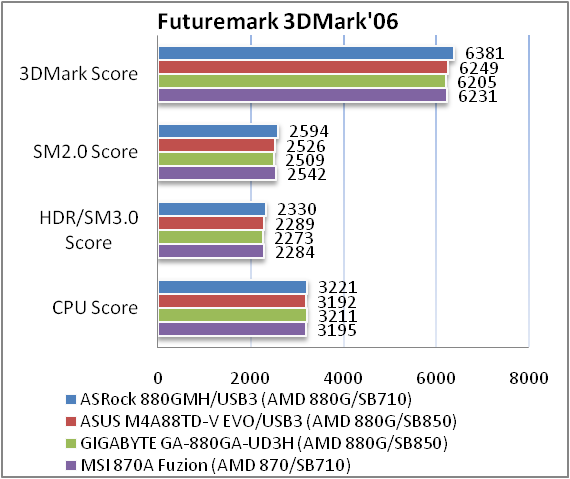

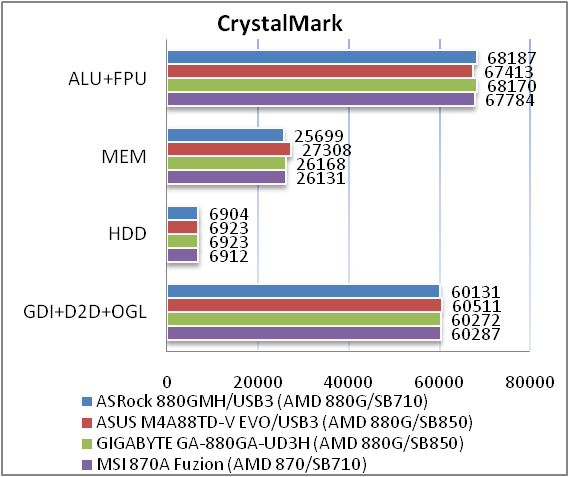

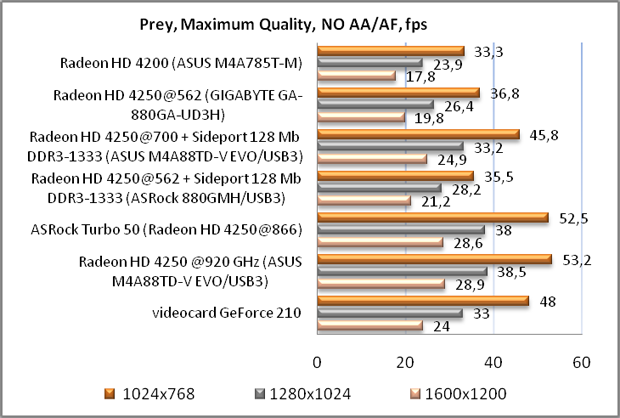

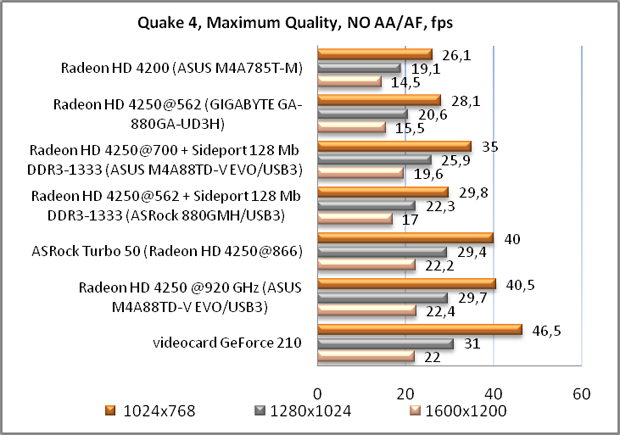

Приріст продуктивності після авторозгону процесора AMD Phenom II X3 720 BE до частоти 3640 МГц у порівнянні з номінальними частотами:

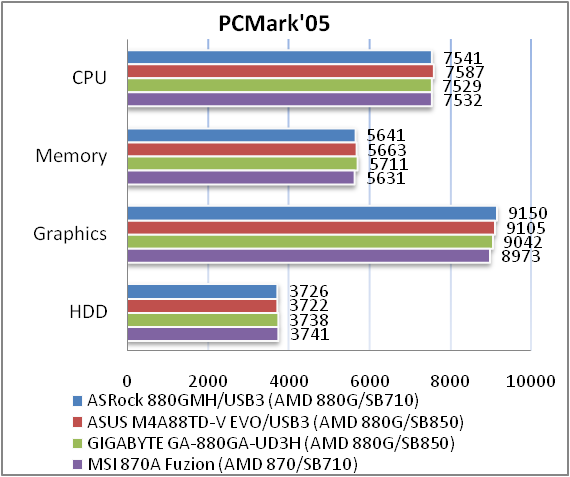

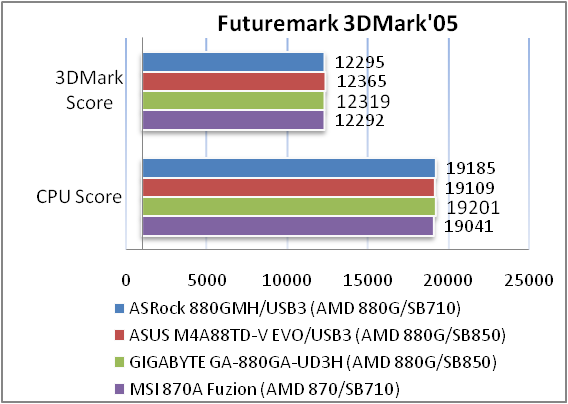

PCMark'05

CrystalMark

Futuremark 3DMark'06



CPU

Mem

Graphics

ALU+FPU

MEM

3DMark Score

SM2.0 Score

CPU Score

AMD Phenom II X3 720 BE (2,8 ГГц, Nominal)

7541

5641

9150

68187

25699

6381

2594

3221

Load Optimized CPU OC – 30%, 3640 МГц

9768

6553

9710

87560

26454

6521

2587

4016

Приріст продуктивності, %

29,5

16,1

6,12

28,4

2,93

2,19

-0,27

24,68

Як і було обіцяно компанією ASRock, обчислювальна продуктивність CPU зросла приблизно на 30 %. Водночас трохи прискорилася і підсистема пам'яті, за рахунок більш низьких таймінгів, хоча її частота в підсумку виявилася менше початкової 1333 МГц.

Продовжуючи розглядати налаштування BIOS можна відзначити ще одну функцію авторозгону, тепер вже тільки вбудованого графічного процесора – «Load Optimized mgpu OC». Її можливості цього разу ми перевіряти не сталі, тому що функція Turbo 50 нам здалася більш діючим способом розгону.

Якщо можливості авторозгону на материнській платі ASRock 880GMH/USB3 нам дійсно сподобалися, то можливості розгону в режимі користувача трохи засмутили. І справа не в тому, що обмежена кількість налаштувань для розгону в BIOS, а в тому, що в розділі вони розміщаються дуже хаотично. Налаштування з множниками, частотами і напругою змішані, а не розділені, і це погіршує їх пошук у меню. Ще одним «якорем» при ручному розгоні є підсистема пам'яті, таймінги якої зовсім не змінюються при збільшенні частоти тактового генератора, як це відбувається на моделях інших виробників материнських плат. Тому, при значному збільшенні частоти тактового генератора, потрібно буде встановлювати всі таймінги пам'яті вручну.

Максимальна частота тактового генератора материнської плати ASRock 880GMH/USB3, зафіксована нами, склала 300 МГц. Щоправда цього результату ми досягли тільки після встановлення таймінгів і підтаймінгів оперативної пам'яті, враховуючи ту проблему, про яку ми говорили трохи вище. Частоти тактового генератора в 300 МГц буде цілком достатньо для дуже гарного розгону, але захоплюватися при цьому сильно не варто, не забуваючи, що потужність стабілізатора живлення CPU на ASRock 880GMH/USB3 по специфікації не дозволяє підтримувати процесори з TDP більше 125 Вт.

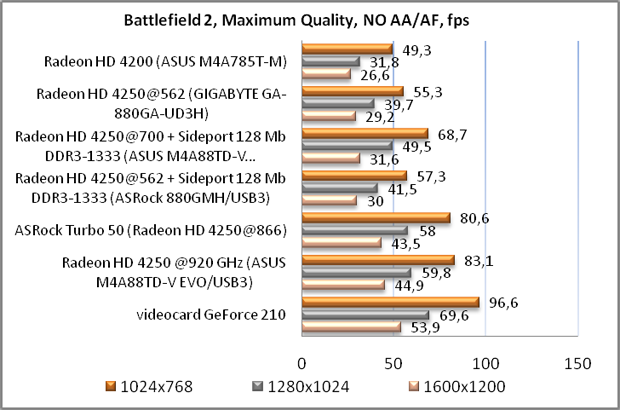

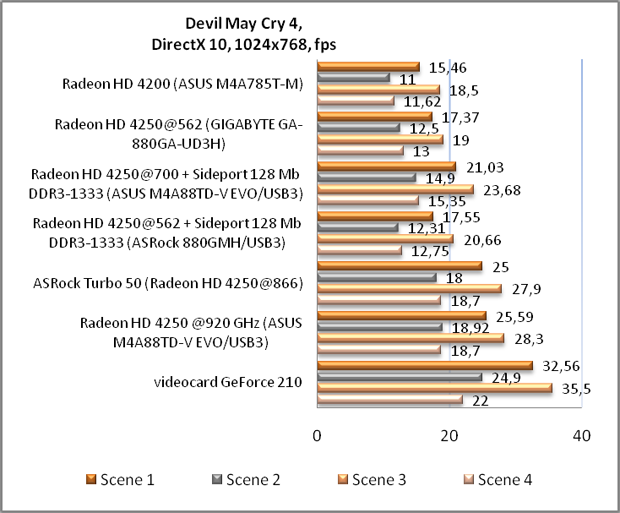

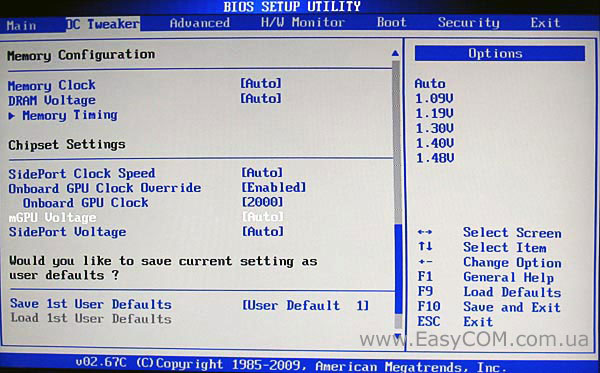

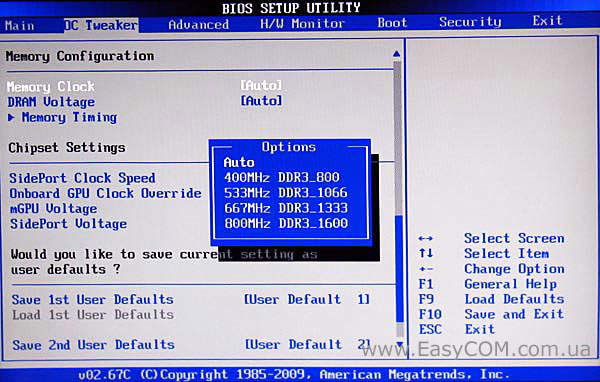

Серед налаштувань для розгону материнської плати ASRock 880GMH/USB3 можна зустріти функцію «Advanced Clock Calibration» необхідну для розблокування прихованих вузлів процесора.

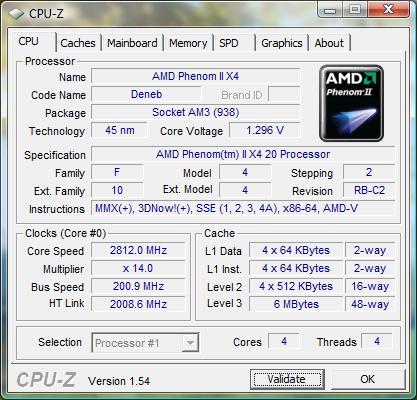

Внаслідок проведеного нами експерименту, ми з'ясували, що материнська плата ASRock 880GMH/USB3 дійсно здатна розблокувати процесорні ядра. За допомогою ASRock 880GMH/USB3 триядерник AMD Phenom II X3 720 BE успішно зміг запрацювати з чотирма ядрами.

Крім того, в BIOS материнської плати ASRock 880GMH/USB3 можна знайти цікаве налаштування незалежного керування множниками процесорних ядер.

Діапазон значень у налаштуваннях керування живленням процесора і північного мосту дуже великий, а крок зміни дуже маленький, що буде зручно при підборі стабільних значень напруги.

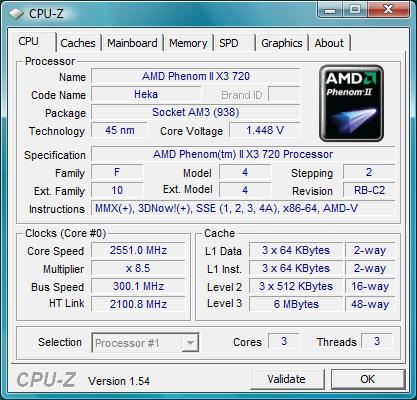

При номінальній частоті тактового генератора 200 МГц максимальний множник оперативної пам'яті відповідає DDR3-1600.

Перелік значень таймінгів і підтаймінгів оперативної пам'яті дуже довгий. Причому зручно, що поточні значення затримок приводяться поруч з налаштуваннями.

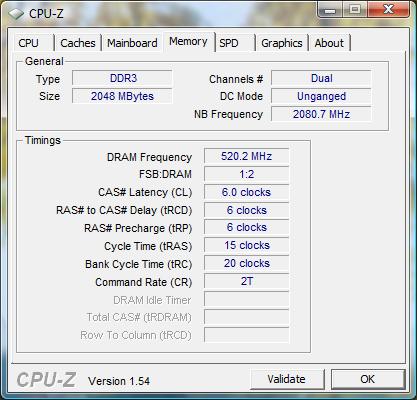

За замовчуванням для тестового комплекту пам'яті з пари DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3 на частоті DDR3-1333 материнська плата встановлювала не оптимальні, а завищені таймінги, значення яких показано на фото. Тому таймінги довелося коректувати вручну.

На відміну від кроку в налаштуваннях живлення процесора і північного мосту, розмір кроку напруги на вбудованому GPU не порадував. Крок у цього налаштування досить великий, приблизно рівний 0,1 В.

До додаткових переваг BIOS материнської плати ASRock 880GMH/USB3 можна віднести наявність можливості зберігати три профілі налаштувань користувача не виходячи з розділу «OC Tweaker».

Інші налаштування, необхідні для розгону, знаходяться в розділі «OC Tweaker»:

Параметр

Назва меню

Діапазон

Крок

Відключення технологій процесора

AMD Cool’n’Quiet
Virtualization
C1E
Advanced Clock Calibration
L3 Cache Allocation





Автоматичний розгін частоти CPU і GPU

Turbo 50

System Performance Increases 40%, System Performance Increases 50%



Автоматичний розгін частоти CPU

Load Optimized CPU OC

5% - 50%

5%

Автоматичний розгін частоти GPU

Load Optimized mgpu OC

750 - 1000 МГц

50 МГц

Опорна частота

CPU Frequency

150 - 500 МГц

1 МГц

Технологія динамічного розгону

CPU Dync Overclocking

4 - 20%

4%

Частота шини PCI Express

PCIE Frequency

75 - 250 МГц

1

Множник частоти процесора

CPU Frequency Multiplier

x8,5 - x31

x0,5

Напруга на процесорі

CPU Voltage

0,6 - 2,0 В

0,0125 В

Множник частоти північного мосту

NB Frequency Multiplier

x5,0 - x31

x1

Напруга на північному мосту

NB Voltage

0,6 - 1,55 В

0,0125 В

Множник частоти шини HyperТransport

HT Bus Speed

x1 - x10

x1



CPU Thermal Throttle

12,5% - 87,5%

12,5%

Частота пам'яті

Memory Clock

400 - 800 МГц

133 МГц

Напруга на пам'яті

Memory Voltage

1,3 - 2,05 В

0,05 В

Налаштування таймінгів пам'яті

DRAM Timing Mode

TLC, TRCD, TRP, tRTP, TRAS TRC, tWR, tRRD, tWRRD, tRWTTO, tWRRD, tWTR, tWRWR, tRDRD, Trfc0, Trfc1, Trfc2, Trfc3



Частота пам'яті Sideport

Sideport Clock Speed

533 – 1700 МГц

133 МГц

Частота вбудованого GPU

Onboard GPU Clock

350 - 2000 МГц

1 МГц

Напруга на вбудованому GPU

mgpu Voltage

1,09 - 1,48 В

0,1 В

Напруга на пам'яті Sideport

Sideport Voltage

1,5 - 1,8 В

0,1 В

Режим роботи вбудованої графіки

Internal Graphics Mode

UMA, SIDEPORT, UMA+SIDEPORT



Об'єм внутрішньої пам'яті

Share Memory

32, 64, 128, 256, 512 МБ

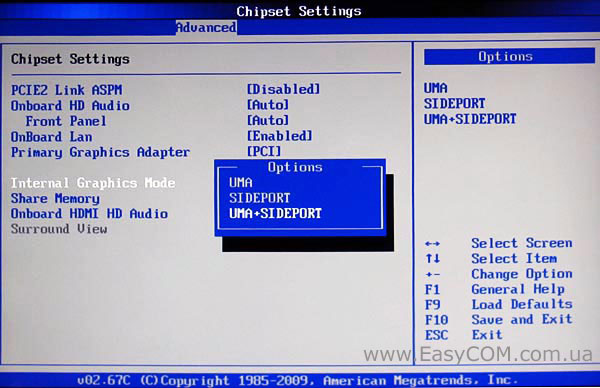

У розділі «Advanced» для інтегрованого відеоприскорювача можна знайти варіанти доступу до оперативної пам'яті:

  • UMA – використовується тільки системна пам'ять;
  • Sideport – використовується тільки вбудована пам'ять;
  • UMA+Sideport – комбінований варіант доступу до пам'яті.

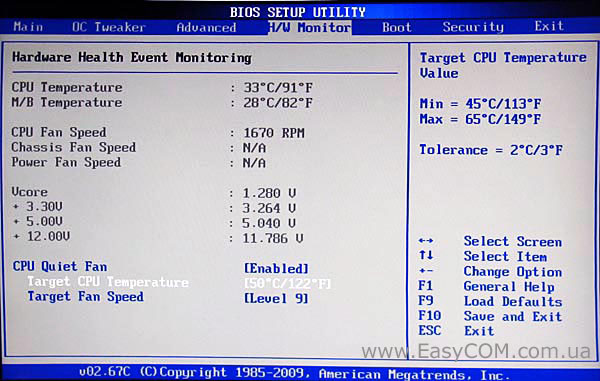

У вікні H/W Monitor можна стежити за:

  • температурою процесора і материнської плати;
  • швидкістю обертання процесорного кулера і двох вентиляторів;
  • напругою на лініях живлення 3.3В, 5В, 12В і ядрі процесора.

Крім того, у цьому розділі можна активувати функцію автоматичного керування швидкістю обертання процесорного кулера CPU Quiet Fan.
