Репортаж з CeBIT 2010: материнські плати GIGABYTE та інтерв’ю з Сінклером Хсяо

23-03-2010

Продовжуємо проводити детальний аналіз стендів найкрупніших компаній, які на CeBIT 2010 знайомили відвідувачів і журналістів з гарячими новинками в своїх модельних рядах, а також ділилися перспективами. На черзі стенди компанії GIGABYTE, які, в першу чергу, були насичені материнськими платами.

GIGABYTE

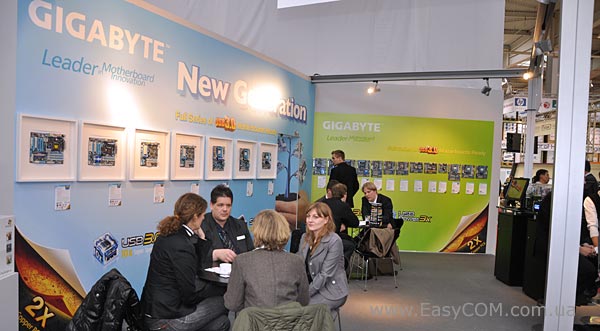

Представники компанії чекали відвідувачів в Hall 17, E54, де і демонстрували різноманітний асортимент продукції – від корпусів і блоків живлення до ноутбуків.

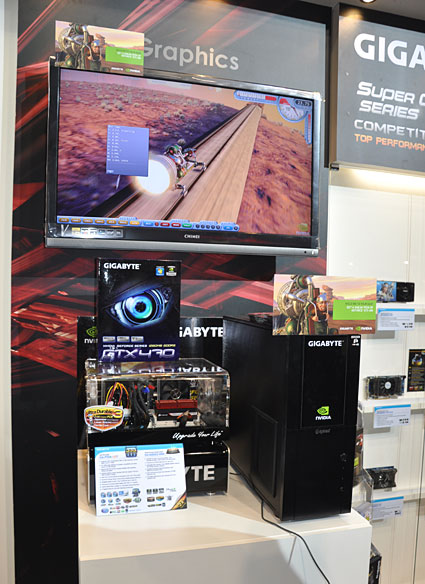

Тут же демонструвалися можливості повноцінних систем, які зібрані практично із всього від GIGABYTE, крім процесора, оперативної пам'яті і жорсткого диска. Наприклад, на вище наведеному фото підтверджується високий ігровий потенціал «оновленої» системи зі зв'язки материнської плати GIGABYTE GA-P55A-UD7, нового флагманського рішення на Intel P55 Express з підтримкою USB 3.0 і SATA3.0, і відеокарти GIGABYTE GV-N26SO-896I із серії Super Overclock, що використовує помітно розігнаний графічний процесор NVIDIA GeForce GTX 260, завдяки чому відеоприскорювач працює на 25% швидше, перевершуючи на 3% по продуктивності старше рішення на NVIDIA GeForce GTX 275 при номінальних частотах.

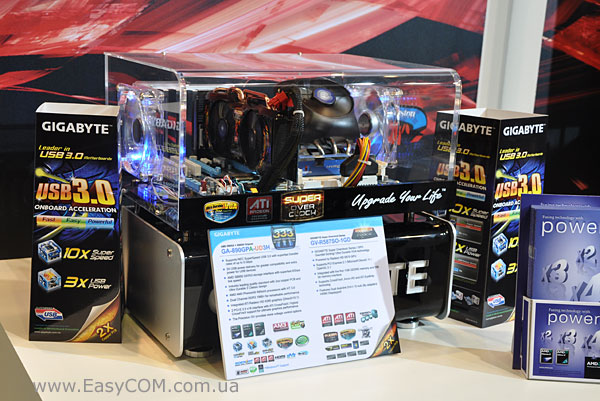

Дещо більшу зацікавленість викликала система на більш нових компонентах: материнська плата GIGABYTE GA-890GPA-UD3H і GIGABYTE GV-R587SO-1GD. Материнська плата GIGABYTE GA-890GPA-UD3H є функціональним рішенням на новому чіпсеті AMD 890GX у комплекті з новим південним мостом AMD SB850. А відеокарта GIGABYTE GV-R587SO-1GD продовжує лінійку рішень серії Super Overclock, але вже використовуючи новий графічний процесор ATI Radeon HD 5870.

Але, все-таки, найбільше на стендах компанії GIGABYTE приділялося уваги материнським платам, як новинкам з підтримкою USB 3.0, так і рішенням на нових чіпсетах, а також просто ще актуальним і оновленим медалям і основам для серверних платформ.

Guido Stumpf

Провідником у світ материнських плат GIGABYTE став Guido Stumpf.

Материнські плати для процесорів AMD

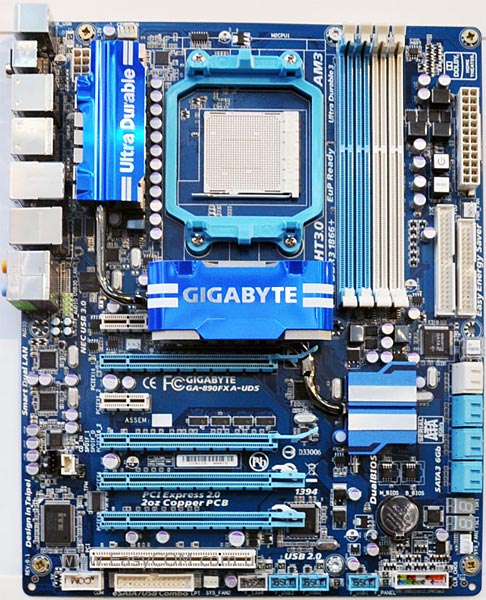

GIGABYTE GA-890FXA-UD5

GIGABYTE GA-890FXA-UD5

В основу «топової» материнської плати GIGABYTE GA-890FXA-UD5 ліг новий набір мікросхем AMD 890FX з південним мостом AMD SB850. Ця палата виготовлена у форм-факторі ATX з урахуванням фірмової технології Gigabyte Ultra Durable 3 і призначена для підтримки процесорів AMD під Socket AM3. Материнська плата обладнана оригінальною системою пасивного охолодження з використанням теплових трубок. GIGABYTE GA-890FXA-UD5 має чотири 240-контактних DIMM-слотами для розміщення модулів двоканальної оперативної пам'яті DDR3-1866+. Набір слотів розширення включає одразу чотири PCI Express x16 з підтримкою технології ATI CrossFireX, пару PCI Express x1 і один PCI. Крім того, для підтримки дискової підсистеми є шість портів SATA 3.0 і два порти SATA 2.0. Розширюють функціонал гігабітний Ethernet-контролер, а також аудіокодек, що забезпечує вихід 7.1-канального звуку HD Audio. Крім всього іншого, новинка має функцію DualBIOS (захист BIOS за допомогою використання двох мікросхем) і підтримує енергозберігаючу технологію Easy Energy Saver.

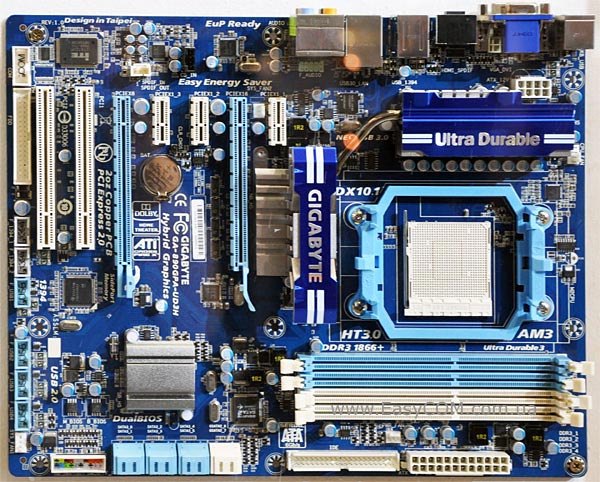

GIGABYTE GA-890GPA-UD3H

GIGABYTE GA-890GPA-UD3H

Модель GIGABYTE GA-890GPA-UD3H, що позиціонується як більш доступна, заснована на новому наборі системної логіки AMD 890GX у комбінації з південним мостом SB850. Плата виконана у форм-факторі ATX із застосуванням технології Ultra Durable 3, яка передбачає подвоєну товщину мідних провідників у шарах живлення і заземлення з метою поліпшення охолодження та підвищення стабільності роботи. Плата розроблена для підтримки процесорів AMD Phenom II і Athlon II під Socket AM3. На GIGABYTE GA-890GPA-UD3H реалізовано чотири слоти для встановлення модулів пам'яті стандарту DDR3 з частотою понад 1866 МГц у двоканальному режимі сумарною ємністю до 16 ГБ. Вбудоване графічне ядро ATI Radeon HD 4290 забезпечує підтримку DirectХ 10.1 і буде мати підвищену продуктивність завдяки використанню вбудованої відеопам'яті SidePort стандарту DDR3 об'ємом 128 МБ. Для підтримки плат розширення призначено два слоти PCI Express x16 2.0, що працюють у режимах х16 + х8 і які забезпечують підтримку технологій ATI CrossFireX і Hybrid CrossFireX, а також три слоти PCI Express x1 і два слоти PCI.

Завдяки південному мосту AMD SB850 плата GIGABYTE GA-890GPA-UD3H підтримує шість портів SATA 3.0 з можливістю створення RAID-масивів рівнів 0, 1, 5, 10 і JBOD. Крім того, внаслідок використання додаткового контролера на цій системній платі є ще два порти SATA 2.0 з підтримкою RAID-масивів 0, 1 і JBOD, а також один порт IDE, що дозволяє підключати до двох накопичувачів. Для підключення периферії південний міст підтримує чотирнадцять портів USB 2.0, а завдяки наявності контролера NEC D720200F1 на GIGABYTE GA-890GPA-UD3H є ще два порти USB 3.0. Але, незважаючи на наявність швидкісних портів USB, на платі реалізовано і три порти IEEE 1394a. Дане рішення має інтегрований 7.1-канальний звуковий кодек Realtek ALC892, що володіє підтримкою Dolby Home Theater, і гігабітний мережний Ethernet-контролер. Для підключення монітора пропонується використовувати відеовиходи D-Sub, DVI-D і HDMI.

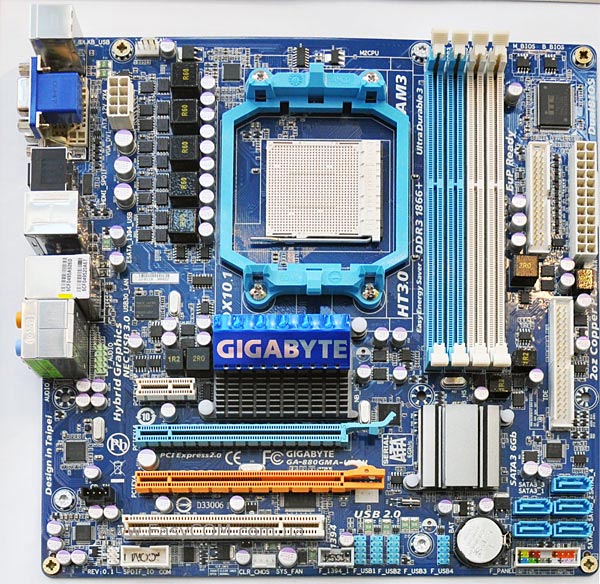

GIGABYTE GA-880GMA-UD2H

GIGABYTE GA-880GMA-UD2H

Була представлена і одна з перших плат на чіпсеті AMD 880G - GIGABYTE GA-880GMA-UD2H. Таке рішення, завдяки використанню недорогого і функціонального чіпсету, а також компактним розмірам (форм-фактор MicroATX), повинно стати гарною основою для мультимедійної системи на основі процесорів AMD Phenom II і Athlon II під Socket AM3. Чотири роз’єми для оперативної пам'яті DDR3 з підтримкою частоти 1866+ МГц і двоканального режиму дозволять розширити банки пам'яті до 16 ГБ. Для найпростіших 3D-ігор і додатків, а також відтворення відео високої чіткості, буде достатньо вбудованої графічної підсистеми на основі ядра ATI Radeon HD 4250, яке має підтримку DirectХ 10.1. Якщо виникне бажання прискорити відеосистему, то на GIGABYTE GA-880GMA-UD2H реалізовано два слоти PCI-E 2.0 x16, що забезпечує також підтримку технологій Hybrid CrossFireX і ATI CrossFireX, хоча для останньої слоти розташовані занадто близько, не дозволяючи використовувати у парі дійсно потужні рішення. Крім пари слотів PCI-E 2.0 x16, для розширення можливостей на платі реалізовані по одному PCI-E x1 і PCI.

Завдяки використанню SB850 плата підтримує 5 повноцінних роз’ємів SATA 3.0 і один винесений на інтерфейсну панель eSATA, причому їх всі можна поєднувати в RAID-масиви рівнів 0, 1, 5, 10 і JBOD. І так чимале число портів USB доповнюють ще два USB 3.0, які реалізовані на додатковому контролері від NEC. Не забуті і власники пристроїв з інтерфейсом FireWire. А для виведення зображення можна буде скористатися інтерфейсами D-Sub, DVI-D і HDMI.

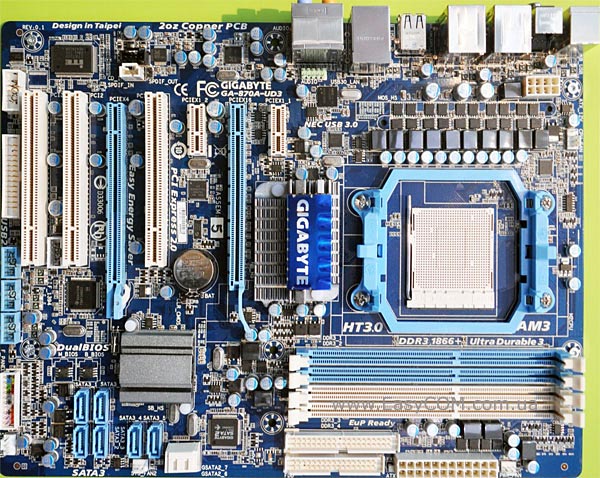

GIGABYTE GA-870A-UD3

GIGABYTE GA-870A-UD3

Менш мультимедійним рішенням буде плата GIGABYTE GA-870A-UD3 на чіпсеті AMD 870, який замінить популярний AMD 770, що використовується для побудови недорогих і функціональних материнських плат для робочих і ігрових систем. До особливостей цієї плати можна віднести наявність двох слотів PCI Express x16 з можливістю організації конфігурації ATI CrossFireX, підтримку інтерфейсу SATA 3.0, завдяки AMD SB850, і USB 3.0, завдяки контролеру NEC. На функціональну інтерфейсну панель винесено 10 портів USB, два порти eSATA, оптичний і коаксіальний SPDIF, обидва варіанта інтерфейсу IEEE 1394. Також на платі реалізована технологія Precision ОV, яка забезпечує більш точний контроль напруги в системі і допоможе любителям розгону досягти стабільності на більш високих тактових частотах.

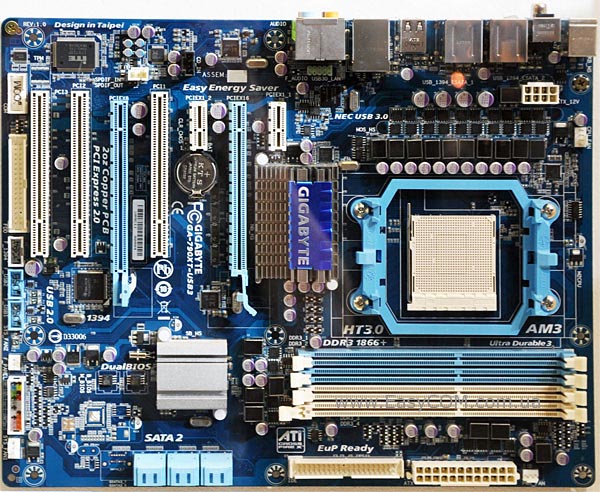

GIGABYTE GA-790XT-USB3

GIGABYTE GA-790XT-USB3

Крім рішень на нових чіпсетах, були представлені і оновлені материнські плати, для яких, у переважній більшості випадків, найбільш важливою особливістю стала підтримка USB 3.0. Так, була представлена плата GIGABYTE GA-790XT-USB3 на зв'язці AMD 790X + SB750 для підтримки процесорів AMD під Socket AM3. Крім найбільш очевидних особливостей, таких як виконання за технологією Ultra Durable 3, підтримка GIGABYTE DualBIOS, реалізація 3x USB Power Boost, поліпшення енергоефективності завдяки Easy Energy Saver і навіть відповідність вимогам Євросоюзу Erp (Energy-related Products), дане рішення підтримує пару портів SuperSpeed USB 3.0 завдяки контролеру від NEC, а також завдяки двом слотам PCI-E 2.0 x16 дозволяє організувати потужну конфігурацію ATI CrossFireX. При цьому GIGABYTE GA-790XT-USB3 має достатній набір слотів розширення, які грамотно почередовані, а на інтерфейсній панелі можна знайти всі найбільш потрібні порти. Цікаво відзначити, що для GIGABYTE GA-790XT-USB3 використовується друкована плата від потужнішого рішення, що обумовлює наявність порожніх посадкових місць під чіпи і роз’єми, а також відсутність радіатора на елементах стабілізатора живлення. Хоча наявність 8-контактного роз’єму ATX12V живлення процесора і підтримка Precision ОV дозволяють сподіватися на гарний оверклокерський потенціал.

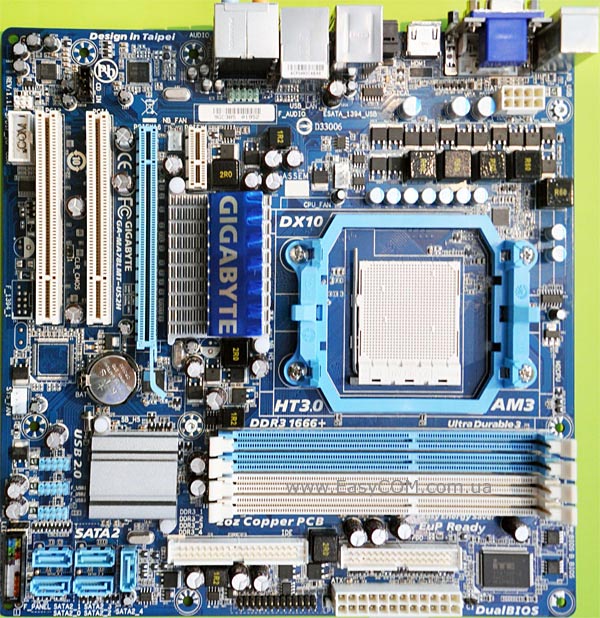

GIGABYTE GA-MA78LMT-US2H rev. 1.3

GIGABYTE GA-MA78LMT-US2H rev. 1.3

На стенді компанії GIGABYTE були представлені рішення і для невимогливих шанувальників процесорів компанії AMD. Так акцентувалася увага на платі GIGABYTE GA-MA78LMT-US2H rev. 1.3, яка заснована на чіпсетній зв'язці AMD 760G + SB710, але спрямована на підтримку процесорів під Socket AM3, включаючи очікувані шестиядерні моделі. Плата розрахована на встановлення оперативної пам'яті DDR3 у двоканальному режимі з частотою більше 1666 МГц (у режимі розгону). Однак плата виконана з дотриманням норм Ultra Durable 3 Classic, що передбачає використання твердотільних конденсаторів тільки в стабілізаторі живлення процесора, який виконаний по 4+ 1-фазній схемі та використовує 8-контактний роз’єм живлення ATX12V. На щастя плата не втратила підтримки Dual BIOS і Easy Energy Saver – відповідає вимогам Євросоюзу Erp (Energy-related Products). Дане рішення відрізняється наявністю вбудованого графічного ядра ATI Radeon HD 3000, що забезпечує підтримку DirectХ 10.0. Для виведення зображення на монітор власник може використовувати аналоговий VGA або цифрові інтерфейси HDMI і DVI, придатні для відтворення Full HD 1080 Blu-Ray з HDCP. Якщо буде потреба збільшення продуктивності відеосистеми можна скористатися слотом PCI-E 2.0 x16. Також розширити функціональність системи можна буде за допомогою одного роз’єму PCI-E x1 і пари слотів PCI. За підтримку дискової підсистеми відповідає південний міст SB710, що дозволяє підключити до шести накопичувачів з інтерфейсом SATA 2.0 (5 внутрішніх роз’ємів і один зовнішній eSATA) з можливістю організації RAID-масивів рівнів 0, 1, 10 і JBOD, а також один порт IDE з можливістю підключення двох пристроїв. Підключення різної периферії забезпечують 12 портів USB, які навпіл розділені на внутрішні і зовнішні. Незважаючи на бюджетність рішення, вбудований 8-канальний кодек High Definition Audio підтримує оптичний вихід SPDIF. Однак плата обладнана комбінованим портом PS/2 і позбавлена підтримки інтерфейсу FireWire, хоча місце під необхідний контролер на текстоліті передбачено.

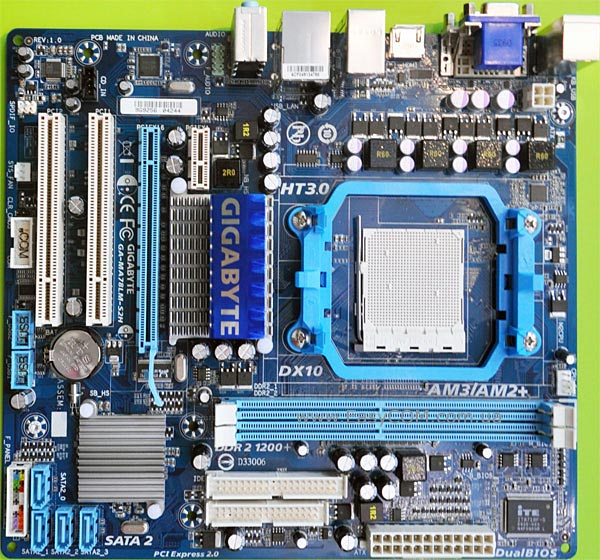

GIGABYTE GA-MA78LM-S2H

GIGABYTE GA-MA78LM-S2H

Ще більш простим і доступним рішенням є плата GIGABYTE GA-MA78LM-S2H оновлена до rev. 1.3 на все тій же зв'язці AMD 760G + SB710, але вже для підтримки роз’єму Socket AM2+. Відповідно в цю плату можна встановлювати пам'ять стандарту DDR2 з частотою до 1200 МГц і більше. Дане розв'язок відрізняється більш простою схемою живлення процесора (3+1 фази і 4-контактний роз’єм ATX12V), наявністю тільки двох роз’ємів DIMM для модулів пам'яті, реалізацією тільки чотирьох роз’ємів SATA 2.0 з шести можливих, підтримкою тільки 5.1-канальних аналогових аудіосистем. Однак на платі використовується 7.1-канальний аудіокодек Realtek ALC888B, що повноцінно функціонує тільки при використанні роз’єму HDMI або використанні внутрішнього виходу SPDIF. Також на платі змінена формула розподілу роз’ємів USB – 8 виведені на інтерфейсну панель і 4 реалізовані у вигляді внутрішніх «колодок». Як бачимо, материнська плата GIGABYTE GA-MA78LM-S2H rev. 1.3 не дозволить зібрати «топову» систему і не зможе стати цікавим рішенням для любителів розгону, але цілком зможе забезпечити потреби рядового ощадливого споживача, особливо якщо врахувати наявність на інтерфейсній панелі всіх актуальних відеовиходів і достатню кількість портів USB.

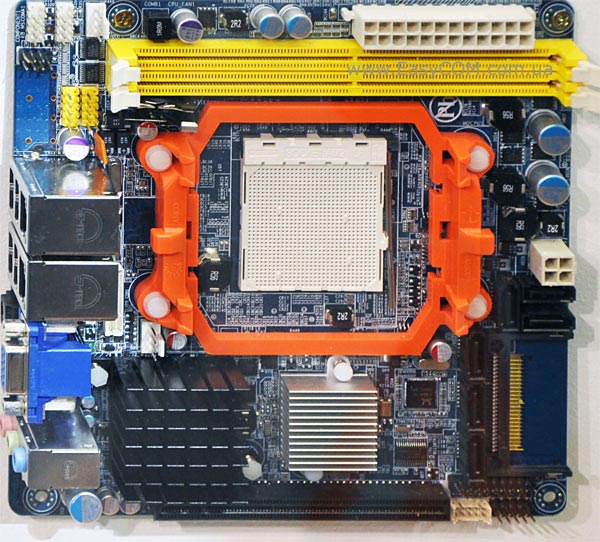

GIGABYTE GA-2AIEV3-RH

GIGABYTE GA-2AIEV3-RH

Для можливості створення компактних робочих або розважальних систем на основі процесорів AMD з роз’ємами AM2/AM2+/AM3 була представлена материнська плата форм-фактору Mini-ITX  GIGABYTE GA-2AIEV3-RH на чіпсетній зв'язці AMD 780E (Mahogany) + AMD SB700. Вона одержала вбудовану графіку ATI Radeon HD 3300, яка має підтримку DirectX 10.0 і апаратну можливість декодування HD-відео. Материнська плата працює з пам'яттю DDR2-800, має якісну звукову систему з 106dB SNR на основі HD аудіокодека Realtek ALC889, обладнана двома мережними портами на Dual Broadcom BCM5764M GbE. Цікавою особливістю плати є наявність роз’єму для флеш-карти CompactFlash, яку можна використовувати в якості SSD-накопичувача. З інтерфейсних роз’ємів можна відзначити наявність тут виходу HDMI 1.3b з підтримкою HDCP і роздільною здатністю 480p, 720p, 1080i і 1080p.

Материнська плата з процесором VIA

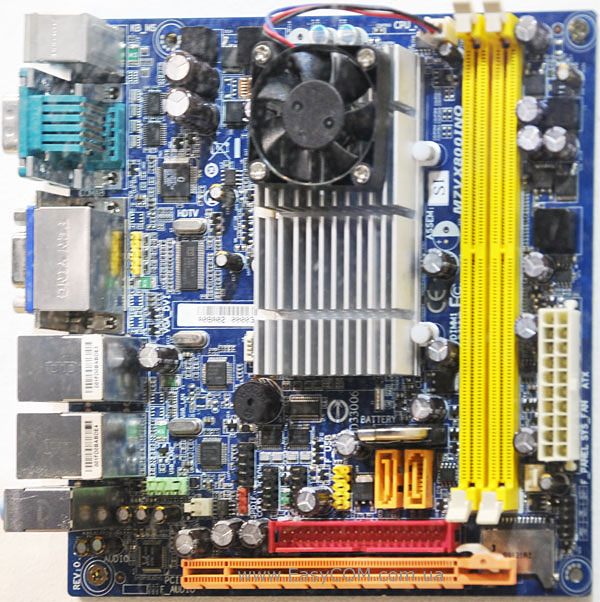

GIGABYTE M7VX800INQ

GIGABYTE M7VX800INQ

На стенді компанії була присутня і материнська плата GIGABYTE M7VX800INQ типорозміру Mini-ITX , в основі якої лежить процесор VIA C7-M, що працює на частоті 1,8 ГГц. Розроблена ця плата на основі чіпсета VIA VX800 з тепловиділенням не більше 5 Вт. Плата підтримує до 4 ГБ пам'яті DDR2 на частоті 667 МГц. За обробку відео відповідає вбудований адаптер VIA Chrome 9 HC3, що підтримує DirectХ 9.0, використовуючи до 256 МБ системної пам'яті і працюючи на частоті 250 МГц. Декодер VIA Chromotion прискорює декодування відео у форматах MPEG-2, MPEG-4, WMV9, VC1 і DivX, але не забезпечує можливості перегляду відео високої чіткості. Розширити можливості плати можна завдяки слоту PCIe x16, щоправда варто відзначити, що фізично до нього підведено тільки 4 лінії PCI Express. Дискову підсистему можна організувати на двох роз’ємах SATA 2.0 і одному порту IDE. Для підключення периферії можна використовувати 6 портів USB 2.0, чотири з яких виведені на інтерфейсну панель і два реалізовані у вигляді внутрішньої «колодки». Плата також оснащена двома мережними інтерфейсами RJ45: на основі гігабітного контролера VIA VT81110D і FastEthernet Realtek RTL8102E. Для обробки звуку використовується 5.1-канальний HD аудіо кодек Realtek ALC662.

Материнські плати для процесорів Intel

GIGABYTE GA-X58A-UD7

GIGABYTE GA-X58A-UD7

Материнська плата GIGABYTE GA-X58A-UD7 є флагманом всієї лінійки материнських плат для процесорів Intel. Вона заснована на старшій системній логіці Intel X58 Express з процесорним роз’ємом Socket 1366 і підтримує 6-ядерні процесори Intel Core i7 нового покоління, які виконані по 32-нм техпроцесу. Власне, огляд GIGABYTE GA-X58A-UD7 можна знайти у нас на сайті. У функціональному плані материнська плата GIGABYTE GA-X58A-UD7 повністю відповідає ролі флагмана. Вона має чотири слоти PCIE x16 і дозволяє створювати системи  з двох і трьох відеоприскорювачів за технологією ATI CrossFireX і NVIDIA SLI у конфігурації x16+x16 або x16+x8+x8. На материнській платі GIGABYTE GA-X58A-UD7 є шість слотів пам'яті DDR3-2100+ з підтримкою трьохканального режиму. Підтримка нового інтерфейсу USB 3.0 реалізована за допомогою контролера USB 3.0 NEC D720200F1, а підтримка двох портів SATA 3.0 реалізована за допомогою Marvell 9128.

Для охолодження системної логіки на GIGABYTE GA-X58A-UD7 використовується водяна і повітряна система охолодження Hybrid Silent-Pipe 2, яка цілком не показана на стенді. Схема ж живлення процесора дуже потужна, вона має 24 фази живлення та підтримку стандарту VRD 11.1. До інших особливостей материнської плати GIGABYTE GA-X58A-UD7 можна віднести два гігабітних LAN- адаптера і наявність високоякісного аудіокодека ALC889 HD з відношенням сигнал-шум 108дБ і підтримкою формату Blu-ray.

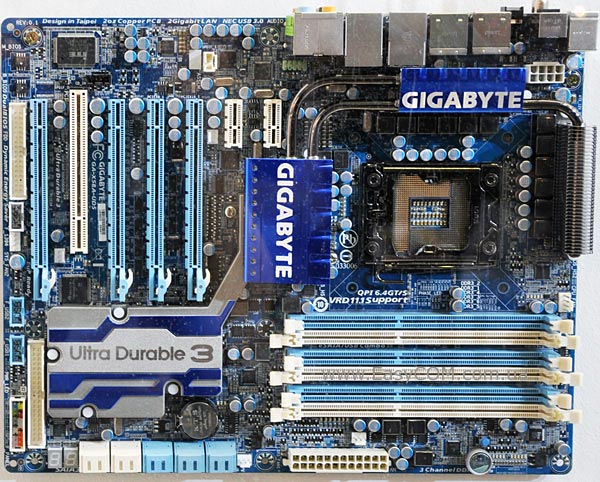

GIGABYTE GA-X58A-UD5

GIGABYTE GA-X58A-UD5

Материнська плата GIGABYTE GA-X58A-UD5 на чіпсеті Intel X58 з процесорним роз’ємом Socket 1366 відрізняється від флагманської моделі спрощеною системою охолодження і наявністю 12-фазної схеми живлення процесора. У всьому іншому материнські плати GIGABYTE GA-X58A-UD7 і GIGABYTE GA-X58A-UD5 ідентичні.

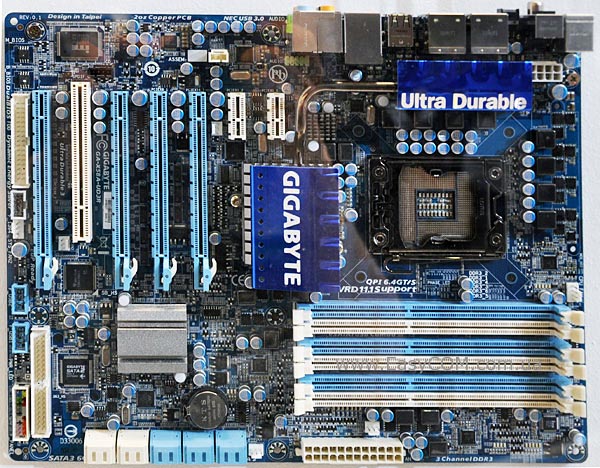

GIGABYTE GA-X58A-UD3R

GIGABYTE GA-X58A-UD3R

На материнській платі GIGABYTE GA-X58A-UD3R використовується ще більш проста система охолодження системної логіки і вже тільки 8-фазна схема живлення процесора. Також, на відміну від двох попередніх моделей, на GIGABYTE GA-X58A-UD3R встановлений всього лише один LAN-контролер, відсутні кнопки включення та індикатор POST-кодів. В іншому ці рішення функціонально схожі, навіть розведення самої плати мало чим відрізняється.

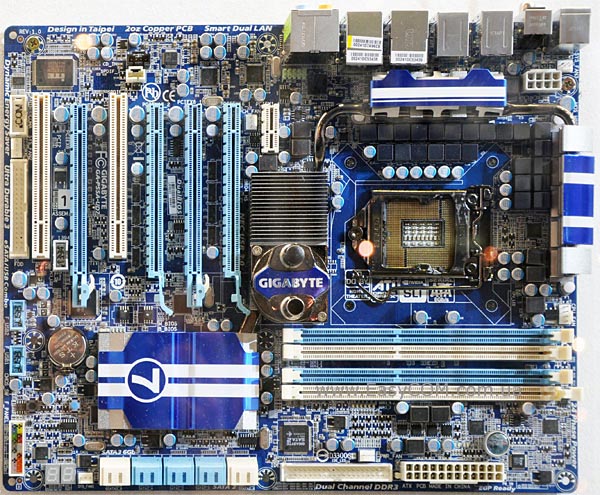

GIGABYTE GA-P55A-UD7

GIGABYTE GA-P55A-UD7

Флагманом лінійки материнських плат на системній логіці Intel P55 Express з процесорним роз’ємом Socket 1156 є модель GIGABYTE GA-P55A-UD7. Вона підтримує процесори Intel Core i7/ Core i5/ Core i3 і двоканальну роботу модулів пам'яті DDR3 2600+. Для живлення процесора на материнській платі використовується потужна 8-фазна схема живлення з 24-ма дроселями.

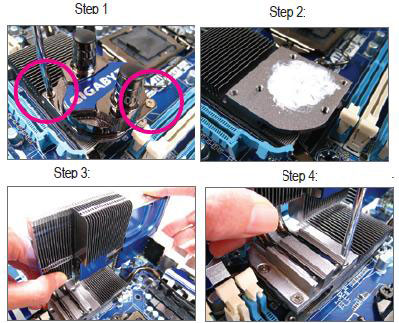

Для охолодження системної логіки на GIGABYTE GA-P55A-UD7 використовується комбінована система охолодження Hybrid Silent-Pipe 2, що дозволяє використовувати на вибір водяне або повітряне охолодження. Горловина з двох патрубків виконана знімною, тому її можна замінити на великий пасивний кулер.

GIGABYTE GA-P55A-UD7

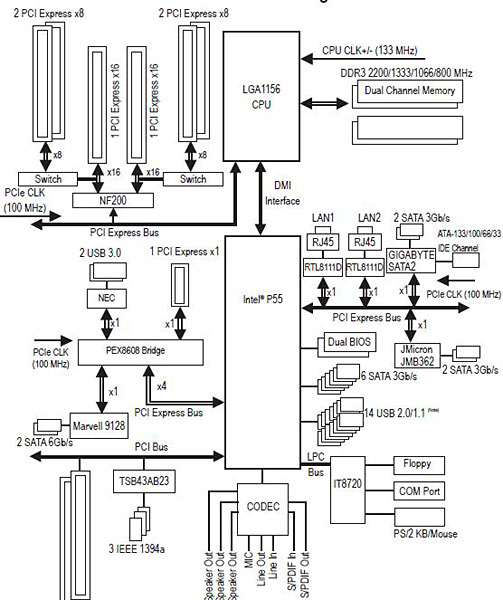

Архітектурна побудова в материнської плати GIGABYTE GA-P55A-UD7 дуже незвичайна. Раніше компанія NVIDIA використовувала міст NVIDIA NF200 для перетворення ліній стандарту PCIe 1.1у лінії PCIe 2.0. На материнській платі GIGABYTE GA-P55A-UD7 для нього передбачається виконувати зворотну функцію, одержувати з 16 ліній PCIe 2.0, які має процесор, 32 лінії стандарту PCIe 1.1 у конфігурації х16+х16 або в конфігурації х16+x8+x8. Таким чином, ця материнська плата GIGABYTE GA-P55A-UD7 підтримує об'єднання двох або трьох відеоприскорювачів за допомогою технології CrossFireX або SLI.

Розглядаючи архітектуру материнської плати, можна помітити, що контролер NEC D720200F1 для підтримки нового інтерфейсу USB 3.0 і контролер SATA3 Marvell SE9128 підключаються до південного мосту через міст PEX8608, який дозволяє керувати кількістю ліній PCI Express. З інших функціональних можливостей материнської плати GIGABYTE GA-P55A-UD7 можна виділити наявність двох мережних контролерів, двох додаткові SATA 2.0 контролерів GIGABYTE SATA 2 і JMicron JMB362, а також наявність двох гігабітних LAN-адаптерів і високоякісного аудіокодека Realtek ALC889.

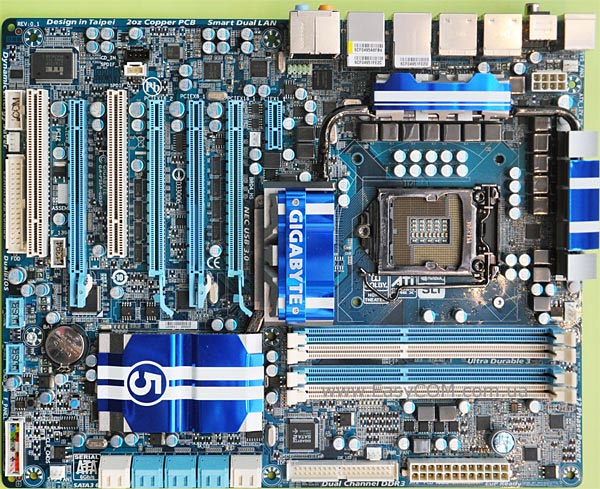

GIGABYTE GA-P55A-UD5P

GIGABYTE GA-P55A-UD5P

Материнська плата GIGABYTE GA-P55A-UD5P це зовсім нова модель, представлена на CeBIT 2010. Вона має подібне GIGABYTE GA-P55A-UD7 компонування, але поставляється з іншою системою охолодження, яка також досить габаритна, але не дозволяє використовувати воду, як раніше. Крім того, на цій платі використовується менш потужна схема живлення процесора - 12+3 фази, і на ній не вистачає індикатору POST кодів. В іншому GIGABYTE GA-P55A-UD5P фактично не відрізняється від флагмана.

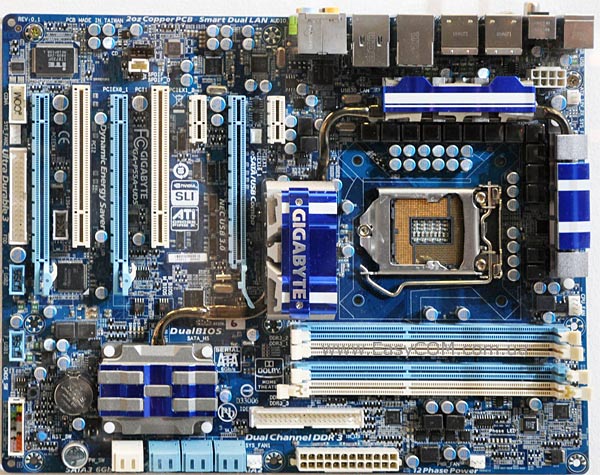

GIGABYTE GA-P55A-UD5

GIGABYTE GA-P55A-UD5

Материнська плата GIGABYTE GA-P55A-UD5, незважаючи на відсутність всього лише одного індексу «P», має вже іншу архітектурну будову, хоча системи охолодження і живлення процесора ті ж, що і на GIGABYTE GA-P55A-UD5P.

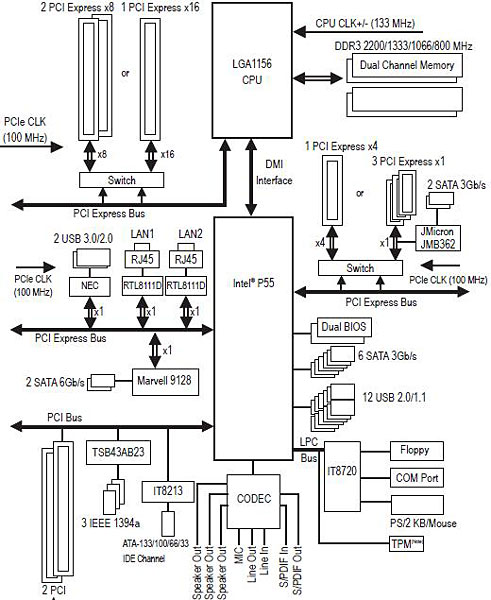

GIGABYTE GA-P55A-UD5

Відмінність полягає у відсутності на GIGABYTE GA-P55A-UD5 моста NVIDIA NF200, через що вона дозволяє поєднувати лише два відеоприскорювачі за технологіями ATI CrossFireX і NVIDIA SLI, а також у відсутності моста PEX8608. Із цієї причини два мережні контролери, а також контролери SATA 3.0 і USB 3.0, підключаються кожний через одну окрему лінію PCI Express. Також цікаво виглядає робота слотів. У випадку якщо на материнську плату передбачається встановлювати карту розширення на 4 лінії PCI Express, то інші слоти PCIE x1 і додатковий контролер SATA 2 повинні не діяти.

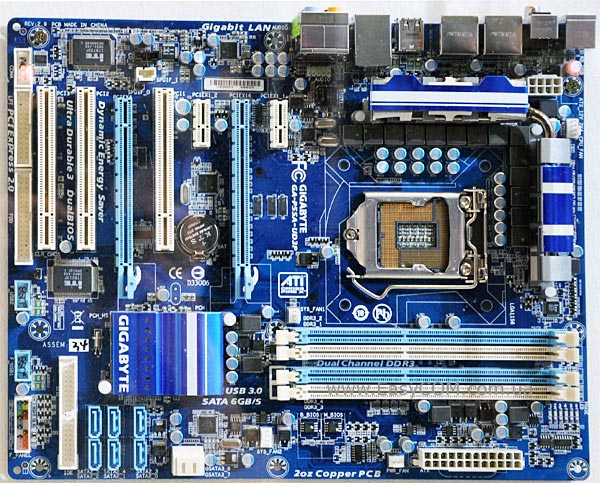

GIGABYTE GA-P55A-UD3P

GIGABYTE GA-P55A-UD3P

Материнська плата GIGABYTE GA-P55A-UD3P у порівнянні з GIGABYTE GA-P55A-UD5 у функціональному плані значно відрізняється. По-перше материнські плати серії UD3 не дозволяють розділяти 16 ліній процесора PCI Express 2.0, тому на них можна лише поєднувати два відеоприскорювачі за технологією ATI CrossFireX у режимі х16+х4. Для користувачів, яких найменше цікавить побудова систем  з багатьма відеокартами, проте вони не проти зайнятися розгоном, материнської плати GIGABYTE GA-P55A-UD3P буде більш, ніж достатньо. Це рішення оснащується досить потужним вузлом живлення, який виконаний по 6+1-фазній схемі, і має весь необхідний для сучасного комп'ютера функціонал. Серед переваг можна знайти контролери SATA 3.0 і USB 3.0, а також якісний звуковий кодек Realtek ALC889.

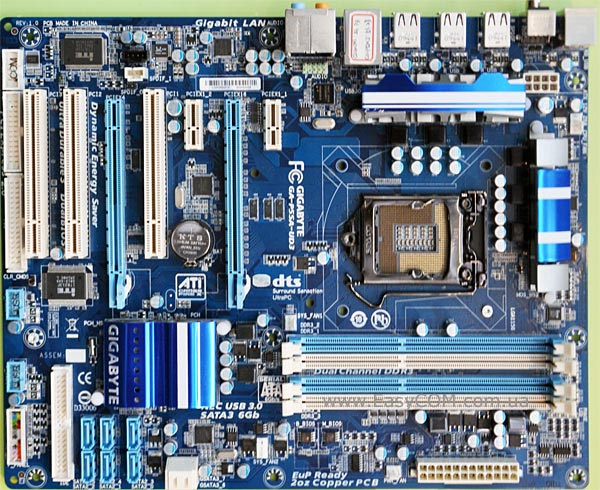

GIGABYTE GA-P55A-UD3

GIGABYTE GA-P55A-UD3

Материнська плата GIGABYTE GA-P55A-UD3 має схоже з GIGABYTE GA-P55A-UD3P компонування і у функціональному плані фактично не відрізняється. Але через використання більш простої схеми живлення це рішення менше розраховане на оверклокінг.

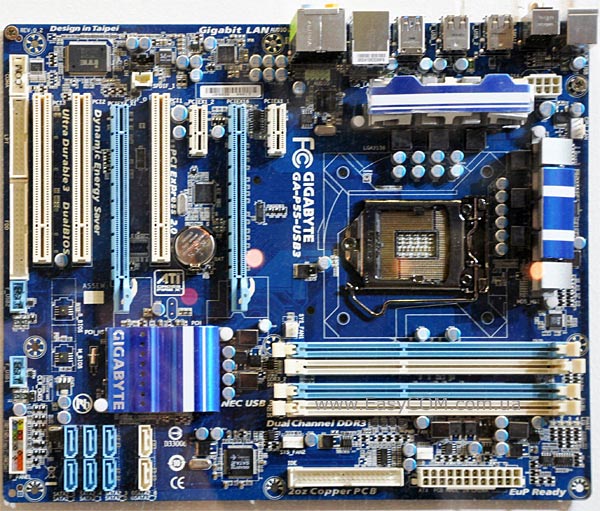

GIGABYTE GA-P55-USB3

GIGABYTE GA-P55-USB3

На відміну від GIGABYTE GA-P55A-UD3 материнська плата GIGABYTE GA-P55-USB3 не має контролера SATA 3.0 і контролера FireWire, до того ж вона оснащується менш якісною звуковою підсистемою заснованої на кодеку Realtek ALC888, проте має контролер USB 3.0, що видно навіть за назвою.

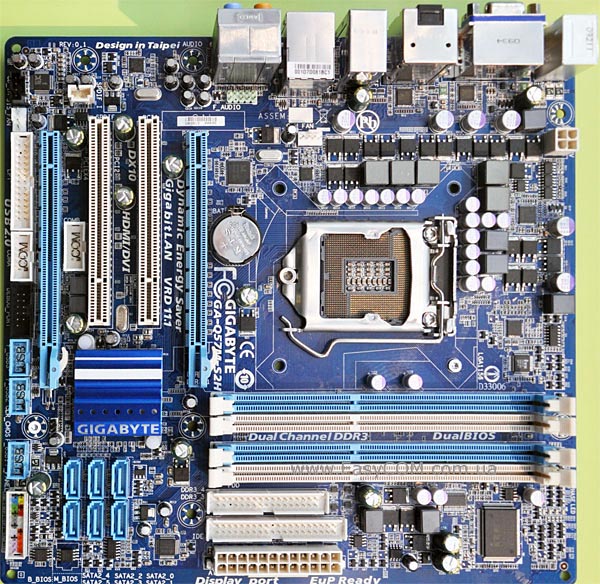

GIGABYTE GA-Q57M-S2H

GIGABYTE GA-Q57M-S2H

Єдиним рішенням на системній логіці Intel Q57 Express під Socket LGA1156 в асортименті компанії GIGABYTE є плата GIGABYTE GA-Q57M-S2H. Ця модель більшою мірою розрахована для робочі системи, тому підтримки USB 3.0 або SATA 3.0 вона не має. На GIGABYTE GA-Q57M-S2H використовується досить простий стабілізатор живлення процесора, звичайні конденсатори з рідким електролітом і більш простий звуковий кодек Realtek ALC888B.

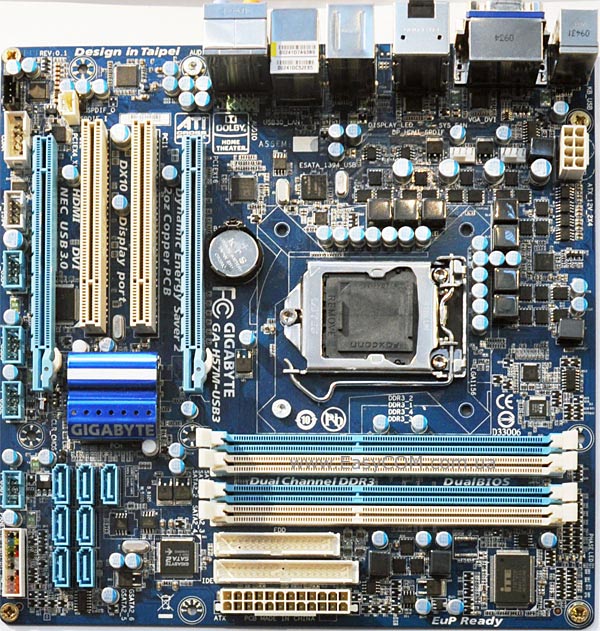

GIGABYTE GA-H57M-USB3

GIGABYTE GA-H57M-USB3

І на системній логіці Intel H57 у компанії GIGABYTE є тільки одне рішення –  GIGABYTE GA-H57M-USB3. Ця модель виконана у форм-факторі MicroATX. Незважаючи на це можливості в неї досить великі. Підтримки SATA 3.0 немає, але є контролери USB 3.0 і IEEE 1394a. На відміну від моделей на системній логіці Intel H55 Express ця материнська плата має підтримку SATA RAID 0, RAID 1, RAID 5, і RAID 10. Також GIGABYTE GA-H57M-USB3 підтримує технологію ATI CrossFireX у режимі x16+x4 і має якісний звуковий кодек Realtek ALC889.

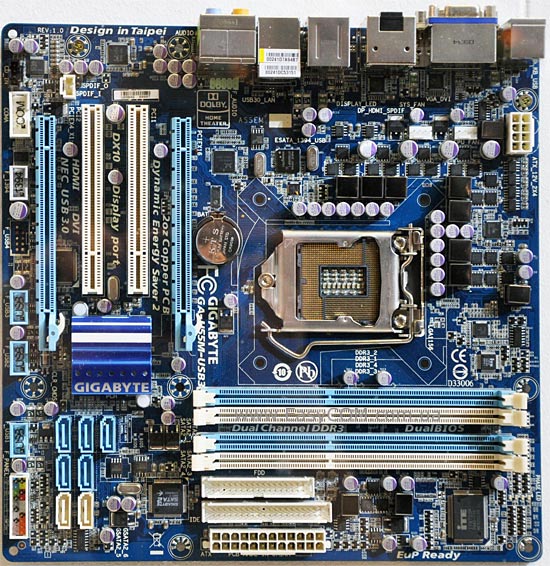

GIGABYTE GA-H55M-USB3

GIGABYTE GA-H55M-USB3

Материнська плата GIGABYTE GA-H55M-USB3 майже один в один повторює GIGABYTE GA-H57M-USB3, за винятком того, що вона заснована на системній логіці Intel H55. І з цієї причини GIGABYTE GA-H55M-USB3 не має підтримки SATA RAID 0, RAID 1, RAID 5, і RAID 10.

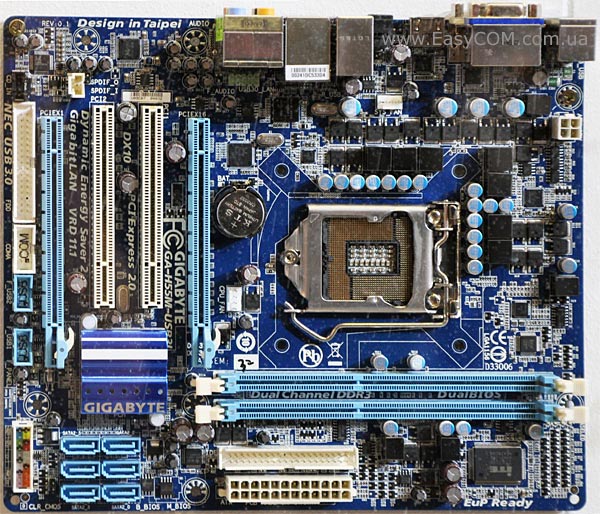

GIGABYTE GA-H55M-USB3L

GIGABYTE GA-H55M-USB3L

Модель GIGABYTE GA-H55M-USB3L є спрощеним, у порівнянні з GIGABYTE GA-H55M-USB3, рішенням. На ній є всього два слоти для оперативної пам'яті і використовується більш проста схема живлення процесора. Материнська плата GIGABYTE GA-H55M-USB3L не підтримує технологію Ultra Durable 3 тому основна маса конденсаторів на ній прості з рідким електролітом, полімерні встановлені лише у вузол живлення процесора. Також на цій платі можна помітити відсутність контролера IEEE 1394a і додаткових контролерів SATA, зате є підтримка нового інтерфейсу USB 3.0.

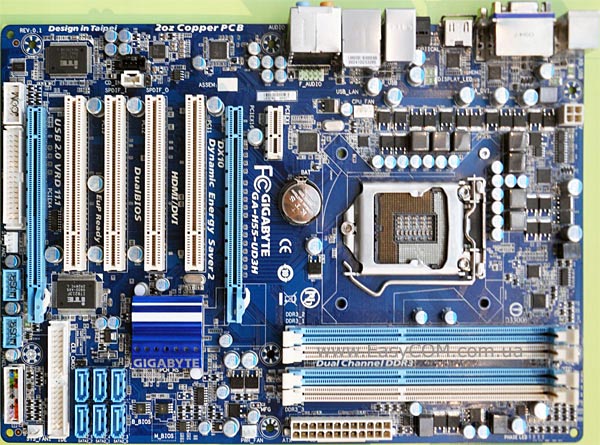

GIGABYTE GA-H55-UD3H

GIGABYTE GA-H55-UD3H

Материнські плати на системній логіці Intel H55 Express у форм-факторі ATX є менш популярними, але для тих користувачів, яким, все таки, необхідні гарні можливості розширення, призначає материнська плата GIGABYTE GA-H55-UD3H. Дана модель меншою мірою позиціонується для розгону, тому що на ній використовується досить простий стабілізатор живлення, але вона відповідає технології Ultra Durable 3 Classic, що обумовлює використання друкованої плати з 2-унцієвими мідними шарами і полімерних конденсаторів. Відзначимо, що, незважаючи на масовий клас плати, для звукової підсистеми використаний високоякісний Realtek ALC889.

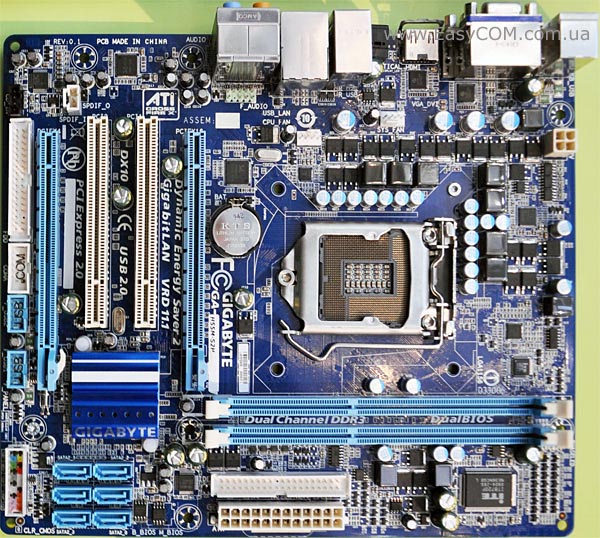

GIGABYTE GA-H55M-S2H

GIGABYTE GA-H55M-S2H

Досить «спрощений» вигляд має материнська плата GIGABYTE GA-H55M-S2H, на якій встановлено лише два слоти для оперативної пам'яті. Підтримки нових інтерфейсів тут немає, також як і немає підтримки технології Ultra Durable 3. Але завдяки більш низькій вартості і вцілому досить гарному виконанню, плюс наявності всіх трьох типів відеороз’ємів, з неї може вийти непогана основа для мультимедійної системи. Відзначимо, що в якості звукового кодека використовується Realtek ALC888B.

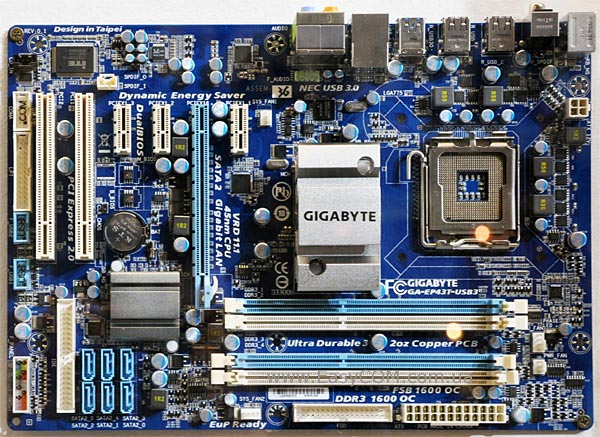

GIGABYTE GA-EP43T-USB3

GIGABYTE GA-EP43T-USB3

Для процесорів під Socket LGA775, що поступово відходять, на стенді GIGABYTE також дещо найшлося з підтримкою нового інтерфейсу USB 3.0. Так, на системній логіці Intel P43/ICH10 була продемонстрована одна модель GIGABYTE GA-EP43T-USB3 з підтримкою пам'яті DDR3 1600+. Саме по собі це рішення досить просте, ніяких величезних радіаторів, потужної схеми живлення і різних додаткових контролерів на ньому немає.

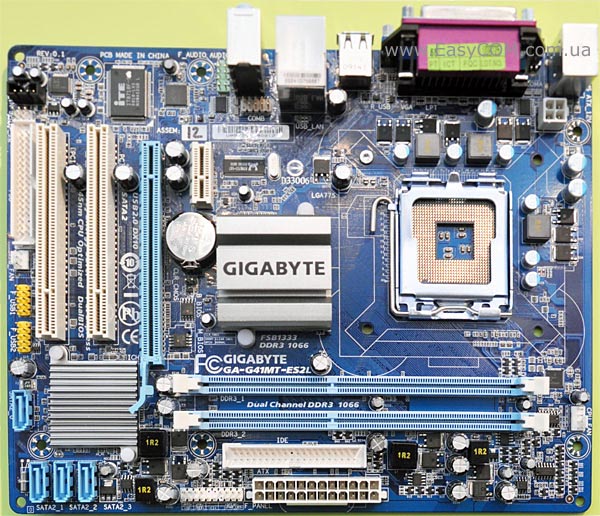

GIGABYTE GA-G41MT-ES2L

GIGABYTE GA-G41MT-ES2L

На рішеннях з більш простою системною логікою Intel G41/ICH7 підтримки нових інтерфейсів замічено не було. Наприклад, материнська плата для офісних ПК GIGABYTE GA-G41MT-ES2L підтримує пам'ять DDR3 з частотою до 1333 МГц у режимі розгону. Оснащена вона дуже простою 3- фазною схемою живлення процесора, електролітичними конденсаторами і тільки двома слотами для пам'яті.

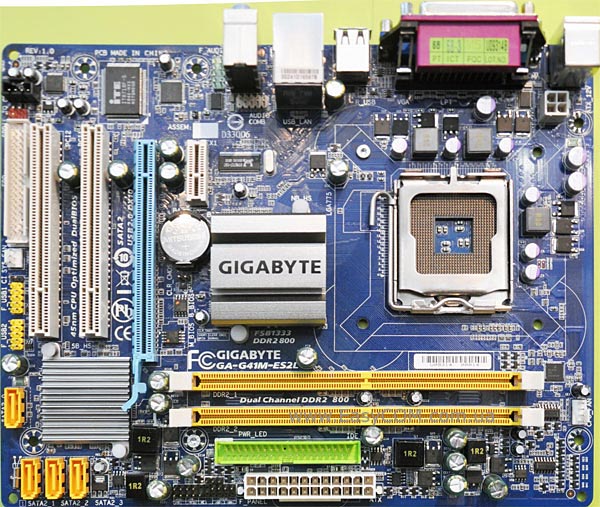

GIGABYTE GA-G41M-ES2L

GIGABYTE GA-G41M-ES2L

Модель GIGABYTE GA-G41M-ES2L функціонально фактично ідентична попередній GIGABYTE GA-G41MT-ES2L, за винятком того, що вона підтримує пам'ять DDR2-1066.

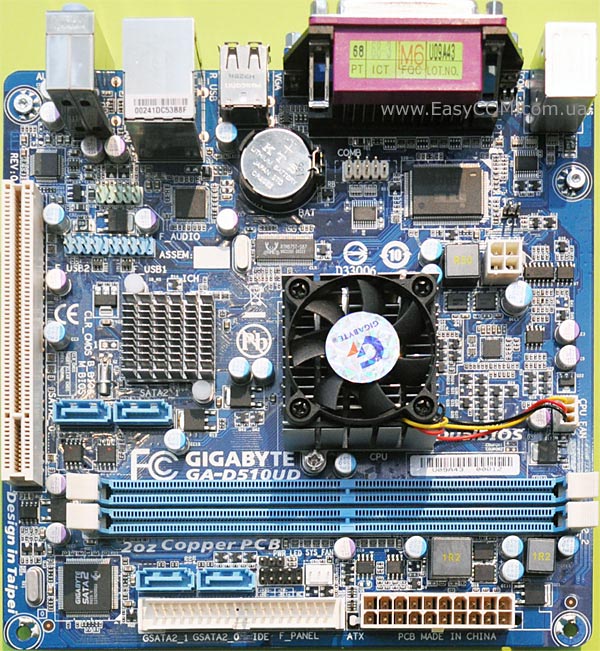

GIGABYTE GC-D510UD

GIGABYTE GC-D510UD

Бюджетний клас компактних рішень був представлений GIGABYTE GC-D510UD форм-фактору Mini-ITX  з двоядерним процесором нового покоління Intel Atom D510. Нова модель заснована на системній логіці Intel NM10 і використовує вбудоване в процесор графічне ядро, яке підтримує DirectХ 9.0. Система GIGABYTE GC-D510UD має чотири порти SATA і два слоти для пам'яті, чого в більшості випадків повинно вистачити. Для охолодження процесора використовується невеликий радіатор з вентилятором, що має підвищити надійність системи.

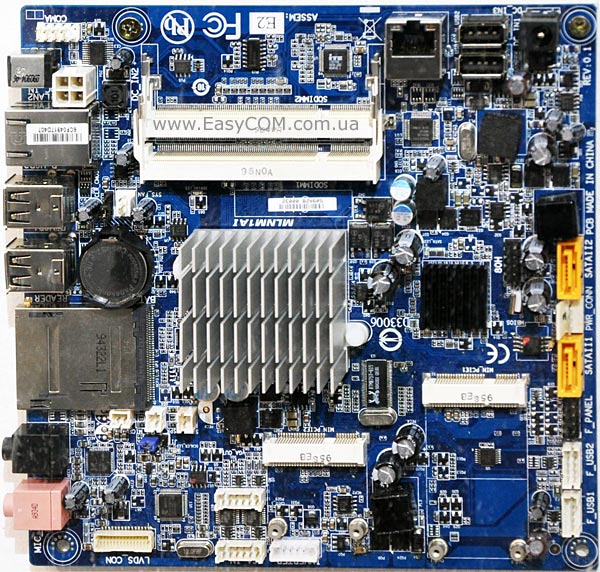

GIGABYTE LNM1AI

GIGABYTE LNM1AI

Іншим дуже компактним рішенням, показаним на стенді GIGABYTE, стала материнська плата GIGABYTE LNM1AI з вбудованим процесором другого покоління Intel Atom D410 і системній логіці Intel NM10. Ця модель має підтримку пам'яті DDR2 об'ємом до 4 ГБ. На відміну від попередньої моделі вона оснащується двома портами SATA і простими електролітичними конденсаторами. Причому можна помітити, що на чіпі Intel NM10 зовсім немає радіатора.

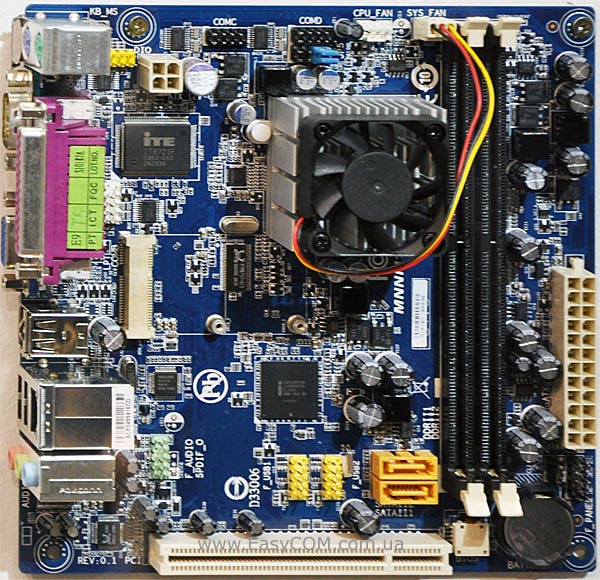

GIGABYTE NNM1PI

GIGABYTE NNM1PI

Дуже цікавим рішенням типорозміру Mini-ITX  стала модель GIGABYTE NNM1PI, яка оснащена двоядерним процесором другого покоління Intel Atom D410 на системній логіці Intel NM10 Express. Для встановлення пам'яті ця модель має два роз’єми U-DIMM з підтримкою до 4 ГБ DDR2-800. У якості звукового кодека на ній використовується 6-канальний Realtek ALC662 HD.

Плати для серверів і робочих станцій

Крім домашніх ігрових і мультимедійних систем, існує і досить велика потреба в рішеннях підвищеної надійності або максимально економічних платформах для робочих місць, а також серверних платах, які допоможуть створити дійсно потужну, стабільну і функціональну систему. Деякі з материнських плат, які дозволять організувати робоче місце, ми вже відзначили вище – це, в першу чергу, компактні моделі з вбудованим процесором і низьким енергоспоживанням. Звісно, і за допомогою інших плат можна організувати навіть сервер початкового рівня, але для дійсно продуктивних і надійних станцій варто звернути увагу на щось із представленого нижче.

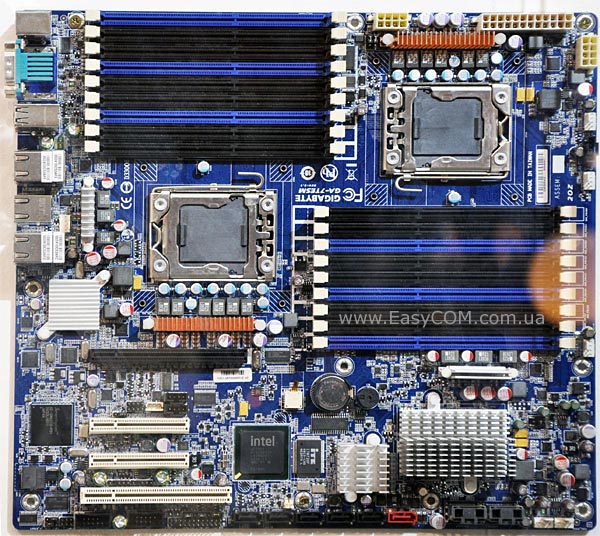

GIGABYTE GA-7TESM

GIGABYTE GA-7TESM

На GIGABYTE GA-7TESM реалізована повна підтримка двох 32 нм шестиядерних процесорів Intel Xeon 5600-ї серії. Дана плата виконана у форм-факторі EATX і має можливість встановлення до 18 модулів оперативної пам'яті стандарту DDR3. GIGABYTE GA-7TESM оснащено двома гігабітними контролерами, реалізованими на зв'язці Intel 82576EB + 82574L, а також має 8-портовий 6 Гбіт/с SAS-контролер LSI 2008. Вилучене керування реалізоване на ServerEngines Pilot II. Для розширення можливостей материнська плата має у своєму оснащенні по одному слоту PCIe 2.0 x16, PCIe 2.0 x8, PCIe 2.0 x8 (х4 фізично) і один PCI-роз’єм. Варто відзначити, що питома вага міді в кожному шарі друкованої плати збільшений вдвічі для зменшення нагрівання самої плати, як і у випадку застосування технології Ultra Durable 3 для «десктопних» рішень.

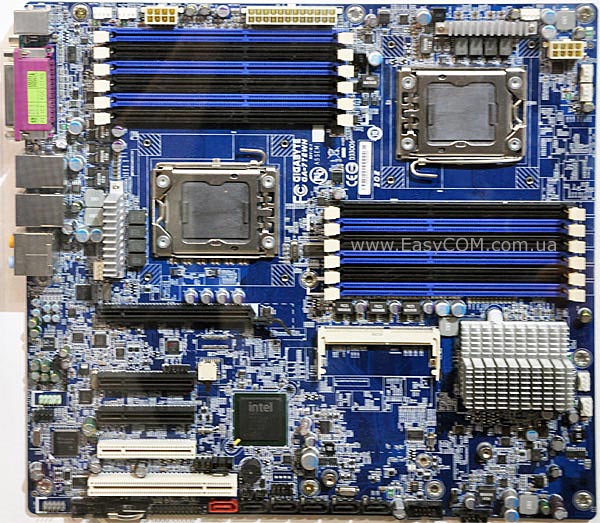

GIGABYTE GA-7TEWH

GIGABYTE GA-7TEWH

На серверній материнській платі GIGABYTE GA-7TEWH формату EATX, яка побудована на Intel 5520 IOH "Tylersburg-36D" у зв'язці з південним мостом Intel ICH10R, реалізована повна підтримка всієї серії нового покоління процесорів Intel Xeon 5500 "Tylersburg-EN 2S", а також підтримка процесорів Nehalem з TDP до 130 Вт, які виконані по 45-нм техпроцесу та відрізняються інтегрованим контролером трьохканальної пам'яті стандарту DDR3. Плата підтримує встановлення до 96 ГБ регістрової і з корекцією помилок оперативної пам'яті з частотою роботи 800/1066/1333 МГц. Південний міст підтримує 6 портів SATA 2.0 з можливістю організації RAID-масивів 0,1, 5, 10. Для встановлення зовнішнього продуктивного RAID-контролера або інших плат розширення присутній один слот PCI-Express x16, три PCIe x8 (два з яких х4 фізично) і один PCI-роз’єм. І в цьому рішенні використовується друкована плата з подвоєною товщиною провідників. Цікаво відзначити, що на ній використовується 8-канальний звуковий кодек Realtek ALC889A і є вбудований контролер IEEE 1394.

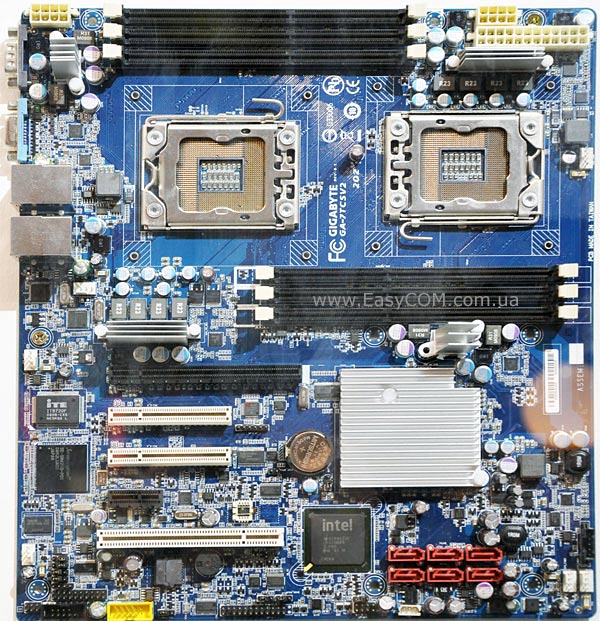

GIGABYTE GA-7TCSV2

GIGABYTE GA-7TCSV2

Плата GIGABYTE GA-7TCSV2 виконана на чіпсеті Intel IOH 5500 "Tylersburg-24D" + Intel ICH10R у форм-факторі CEB і забезпечує підтримку всіх процесорів серії Intel Xeon 5500 "Tylersburg-EN 2S", а також підтримку чотирьохядерних процесорів Nehalem. Дане рішення оснащено шістьма слотами під модулі пам'яті DDR3 DIMM з частотою роботи 800/1066/1333 МГц і можливістю розширення банку до 48 ГБ. Вбудована відеопідсистема заснована на ядрі Matrox G200e в яке вбудована підтримка технології ServerEngines Pilot II для вилученого керування сервером. Дискова підсистема базується на можливостях південного мосту, але може бути розширена за допомогою опціональних фірмових карт або завдяки рішенням від сторонніх виробників. До числа слотів розширення входять один слот PCIe x16, два PCIe x8 (фізично х4), один PCIe x1 і один PCI-роз’єм.

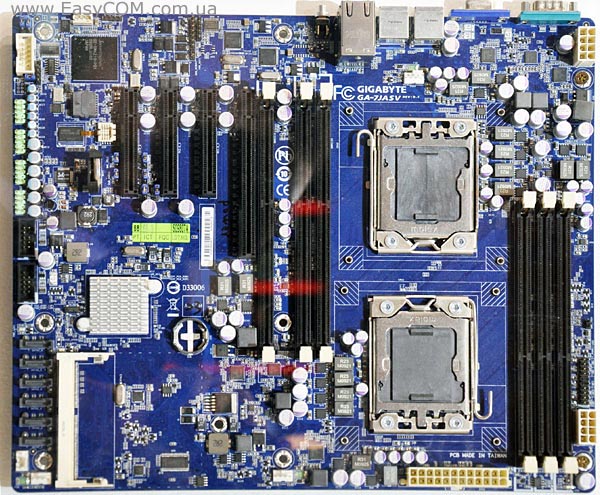

GIGABYTE GA-7JASV

GIGABYTE GA-7JASV

Ця материнська плата виконана у форм-факторі ATX і призначена для одночасної роботи з двома серверними процесорами Intel Xeon серії C5500 з інтегрованим контролером трьохканальної пам'яті DDR3. Банк пам'яті можна розширити до 96 ГБ завдяки шести роз’ємам DIMM для модулів пам'яті RDIMM і UDIMM ECC з робочою частотою 800/1066/1333 МГц. Тут також застосований графічний контролер Matrox G200e з підтримкою технології ServerEngines Pilot II. Завдяки використанню південного мосту ICH10R, плата GIGABYTE GA-7JASV підтримує 6-портів SATA 2.0 з можливістю організації RAID-масивів рівнів 0, 1, 5 і 10. Також на платі є роз’єм формату SO-DIMM, який дозволяє поліпшити дискову підсистему завдяки додатковим картам на чіпах LSI з підтримкою SAS-накопичувачів і RAID рівнів 0, 1 і 10. Також дане рішення має подвійний гігабітний Ethernet-контролер Intel 82574L. Розширити ж можливості можна завдяки наявності роз’єму: одного PCIe х16 і трьох PCIe х8, які насправді використовують 8, 4 і 4 лінії, причому останній підтримує тільки специфікацію PCI Express 1.0.

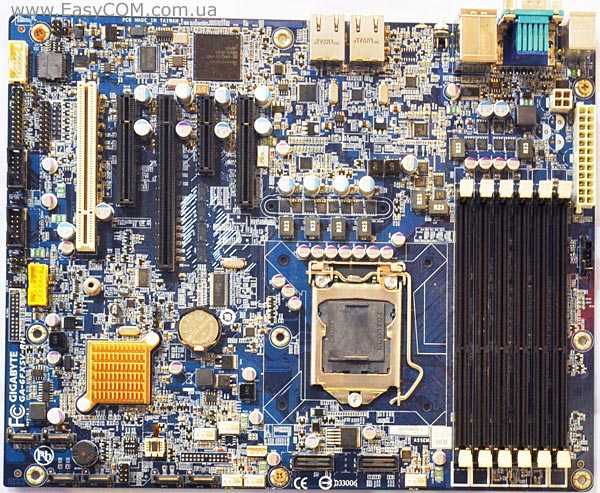

GIGABYTE GA-6FXSV2-RH

GIGABYTE GA-6FXSV2-RH

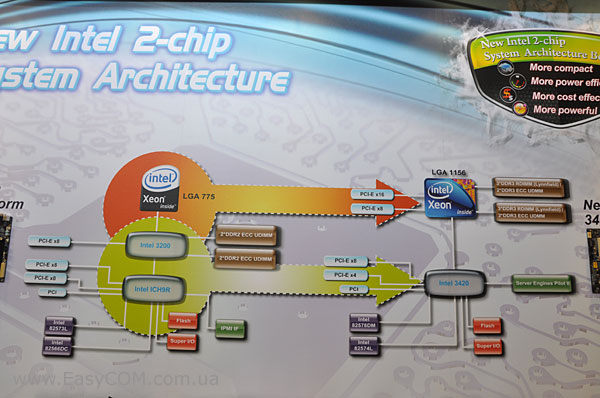

Для менш потужних серверів пропонується використовувати однопроцесорні плати, новинками серед яких є рішення з процесорним роз’ємом Intel LGA1156. Модель GIGABYTE GA-6FXSV2-RH формату ATX на базі чіпсета Intel 3420 PCH призначена для встановлення чотирьохъядерних процесорів серії Intel Xeon 3400 з інтегрованим двоканальним контролером пам'яті. На цю плату можна встановити до 32 ГБ Registered ECC DDR3. Вилучене керування реалізоване на ServerEngines Pilot II. За допомогою Intel 82574L Gbe Controller і мікросхем фізичного рівня 82578DM PHY реалізовано два гігабітних Ethernet-контролера. А ось дискова підсистема за замовчуванням використовує можливості чіпсету – 6 портів SATA 2.0 з можливістю створення RAID-масивів. Однак можливості системи можна помітно розширити, використовуючи один слот PCIe x16, два PCIe x8, один PCIe x4 і роз’єм PCI.

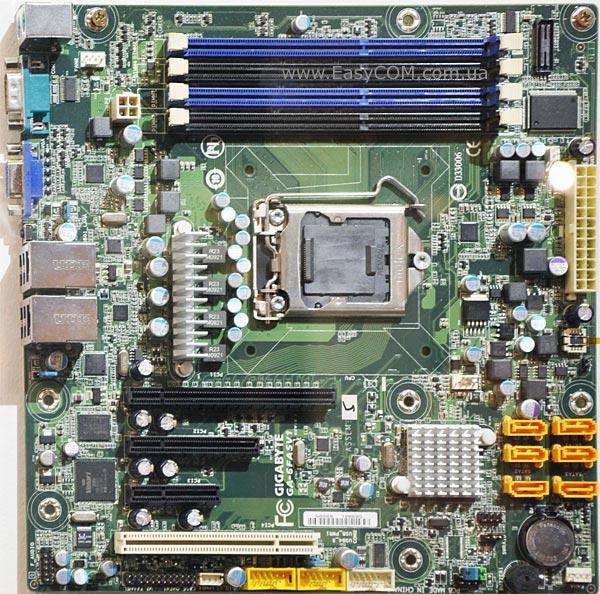

GIGABYTE GA-6FASV1

GIGABYTE GA-6FASV1

На випадок необхідності створення зовсім компактного сервера або робочої станції, на чіпсеті Intel 3420 PCH розроблена плата форм-факторц Micro-ATX - GIGABYTE GA-6FASV1. Це рішення теж має підтримку всієї нової серії процесорів Intel Xeon 3400 "Tylersburg-EN 2S" з інтегрованим контролером пам'яті. На платі є 4 роз’єми DIMM для Unbuffered DDR3 з частотою роботи 800/1066/1333 МГц сумарним об'ємом до 16 ГБ. Цікавою особливістю є використання вбудованого відеоадаптера XGI Z9s з 64 МБ відеопам'яті. Звісно, що в такому рішенні дискова підсистема реалізована завдяки чіпсету, але є і слоти розширення: PCIe 2.0 x16, PCIe 2.0 x8 і PCIe x4, а також один PCI.

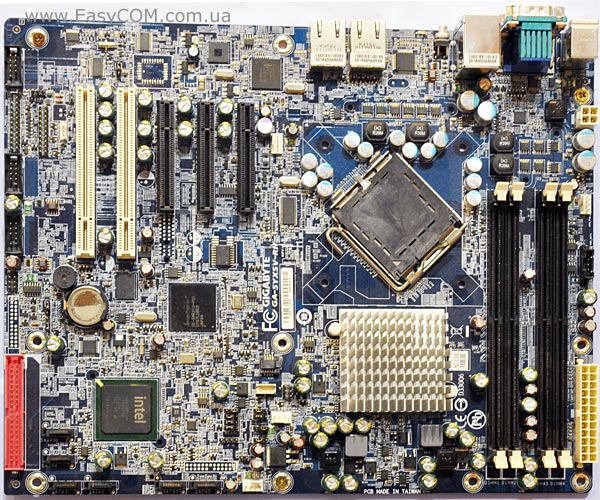

GIGABYTE GA-5YXSV-RH

GIGABYTE GA-5YXSV-RH

Для тих, кому не обов'язково використовувати все саме нове, а також на випадок апгрейда сервера початкового рівня або робочої станції, пропонується модель GIGABYTE GA-5YXSV-RH форм-фактору ATX на базі чіпсету Intel 3200/ICH9R з підтримкою двоядерних і чотирьохядерних процесорів Intel Xeon серії 3000 у корпусі LGA775. Плата підтримує можливість встановлення до 8 ГБ Unbuffered ECC DDR2 з частотою 667/800 МГц. Рішення має два гігабітних Ethernet-контролера і слот SO-DIMM з підтримкою функції IPMI 2.0 (Intelligent Platform Management Interface для модуля GC-MMDS-RH).

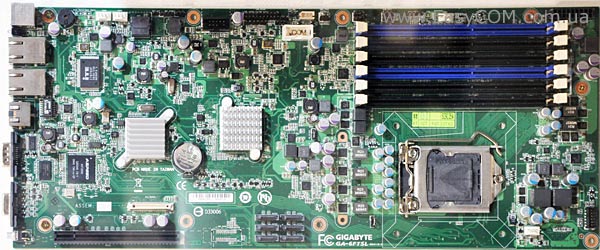

GIGABYTE GA-6FTSL

GIGABYTE GA-6FTSL

Більш спеціалізованим рішенням є плата GIGABYTE GA-6FTSL, яка забезпечує підтримку двох- і чотирьохядерних процесорів серії Intel Xeon 3400 з інтегрованим двоканальним контролером DDR3-пам'яті. Плата підтримує можливість розширення банку пам'яті до 32 ГБ модулями DDR3 з підтримкою корекції помилок. Дана материнська плата має вбудований відео адаптер ASPEED AST2050 з можливістю вилученого керування через WEB-інтерфейс і два гігабітних мережних контролера, а дискова підсистема реалізована засобами чіпсету, причому розширити можливості можна тільки за допомогою одного роз’єму PCIe x16 до якого підведено тільки 8 фізичних ліній.

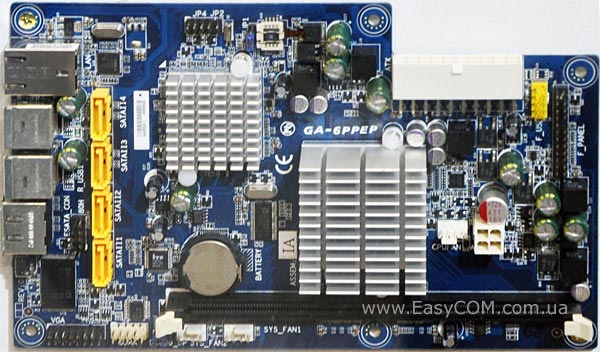

GIGABYTE GA-6PPEP

GIGABYTE GA-6PPEP

Ще одним специфічним рішенням є перша в світі Mini-SSFF материнська плата GIGABYTE GA-6PPEP, яка допоможе укомплектувати компактний домашній сервер або мережне сховище. У її основі лежить процесор Intel Atom Pineview другого покоління. Також на GIGABYTE GA-6PPEP є підтримка 4-х SATA-пристроїв зі швидкістю роботи до 3 Гбіт/с і передбачено два порти eSATA для підключення зовнішніх пристроїв. Використаний тут південний міст ICH9R забезпечує підтримку RAID-масивів рівнів 0, 1, 5, 10 і Intel Matrix. За роботу гігабітного Ethernet-порту відповідає контролер Intel 82567LM.

Для збільшення функціонала серверних і робочих систем можуть застосовуватися різні плати і карти розширення, як від сторонніх виробників, так і власного виробництва. З таких «апгрейдних рішень» було представлено кілька новинок.

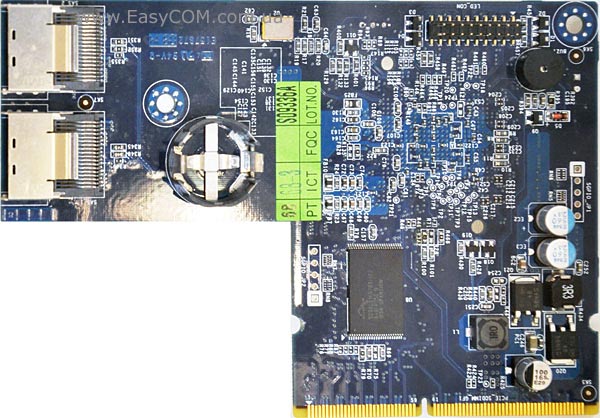

GIGABYTE GC-RLD0861

GIGABYTE GC-RLD0861

Плата GIGABYTE GC-RLD0861 представляє собою RAID-контролер, який встановлюється в спеціалізований роз’єм SO-DIMM на серверах компанії GIGABYTE. В основі карти розширення лежить чіп LSI Logic SAS 1068E, який забезпечує підтримку 8-мі портів SAS/SATA з можливістю організації RAID-масивів рівнів 0, 1, 10, і 5 (LSI Mega Mode, Ibutton required).

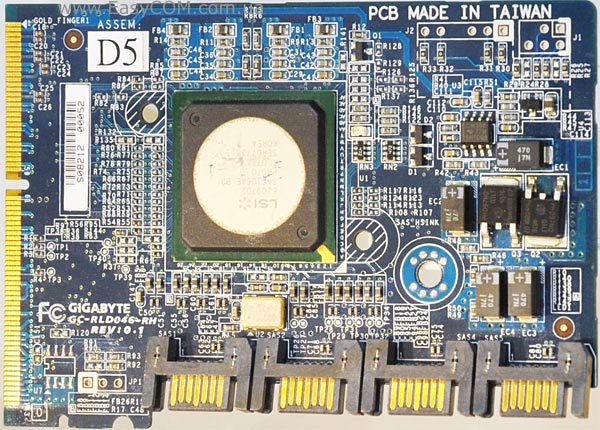

GIGABYTE GC-RLD0461

GIGABYTE GC-RLD0461

GIGABYTE GC-RLD0461 – це ще один RAID-контролер для встановлення у спеціалізований роз’єм SO-DIMM. В основі цього рішення лежить менш функціональний чіп LSI Logic SAS 1064E. Карта підтримує 4-порта SAS/SATA з можливістю організації RAID-масивів 0, 1 і 10.

Інтерв'ю з Сінклером Хсяо (Sinclair Hsiao)

Sinclair Hsiao

На всесвітньому конгресі в нас була можливість обговорити з Сінклер Хсяо (Sinclair Hsiao), директором по маркетингу і продажу у Європі компанії GIGABYTE, актуальні теми та останні тенденції.

www.Easycom.com.ua: Зараз проглядається тенденція збільшення попиту на компактні системи, зокрема на рішення форм-фактору Mini-ITX . Чи варто очікувати суттєвого розширення асортименту подібних рішень від GIGABYTE? Чи Планується поява плат без інтегрованих процесорів? Чи варто очікувати від майбутніх рішень цього сегмента такого ж функціоналу як від плат ATX і MicroATX?

Сінклер Хсяо: Ми бачимо зараз збільшення попиту на рішення форм-фактору Mini-ITX  і ми готуємо продукцію для його задоволення. Звісно, будуть нові продукти без інтегрованих процесорів, які орієнтовані переважно на звичайних домашніх користувачів, а не на оверклокерів.

www.Easycom.com.ua: У багатьох ваших конкурентів є особливі материнські плати геймерської і оверклокерскої спрямованості, які особливо виділені дизайном, комплектацією і спеціальною назвою. Чи є в планах GIGABYTE щось подібне або чим ви планує відповідати конкурентам?

Сінклер Хсяо: Ми також маємо материнські плати геймерскої і оверклокерскої спрямованості. Наша продукція (на чіпсетах Intel X58/ P55) має дуже гарні оверклокерські можливості. Більшість плат мають гарну продуктивність і стабільно працюють, що шукають і цінують геймери. На сьогоднішній момент всі наші продукти і маркетингова компанія орієнтовані більше на якість виробництва для всього кола користувачів, ніж на спеціальний дизайн в особливий сегмент ринку. Ми прагнемо задовольнити потреби всіх наших користувачів.

www.Easycom.com.ua: Компанія GIGABYTE завдяки таким технологіями як Ultra Durable 3 з подвоєнням товщини провідників є вектором розвитку материнських плат. Які технології подальшого збільшення стабільності, надійності та зручності варто очікувати вже завтра?

Сінклер Хсяо: Ми будемо продовжувати поліпшувати архітектуру дизайну материнських плат цього року.

www.Easycom.com.ua: У рішеннях конкурентів все частіше зустрічаються вбудовані або прикладені безкоштовні міні-операційні системи на ядрі Linux, які дозволяють виконувати найбільш популярні завдання на ПК. Чи здаються вам ці кроки виправданими і чи варто очікувати щось подібне у ваших продуктах?

Сінклер Хсяо: Ми б прагли запропонувати рішення, які користувачі можуть використовувати завжди без перемикання між різними операційними системами. Тому ми оптимізуємо процес завантаження і скорочуємо час завантаження системи, що дозволяє створити для кінцевого користувача максимально зручний у використанні якісний продукт.

www.Easycom.com.ua: Яка категорія материнських плат і для якого сегменту ринка у компанії GIGABYTE є пріоритетною?

Сінклер Хсяо: У компанії GIGABYTE пріоритетним є кожне рішення в усі сегменти ринку, на відміну від інших виробників, адже ми прагнемо надати максимально багато додаткових корисних можливостей для користувачів при самостійному використанні наших рішень.

www.Easycom.com.ua: Які материнські плати з торішніх новинок виявилися найбільш вдалими та популярними?

Сінклер Хсяо: Материнські плати P45-UD3LR, P43-ES3G і G41MF-US2H були найбільш популярними для платформи Intel, і плати MA790X-UD4, MA770-UD3 і MA780GM-UD2H користувалися кращим попитом у шанувальників платформ AMD. Згідно результатам, компанія GIGABYTE випускає всіма добре пізнавані продукти в mainstream і mid-high сегментах.

Звісно ж, на CeBIT 2010 компанія GIGABYTE показувала не тільки материнські плати, яким ми приділили в цьому матеріалі пильну увагу, тому в найближчі дні ми продовжимо цикл репортажем про події, що пройшли на цій всесвітній виставці, оглядом стендів GIGABYTE.

Автори: Олександр Черноіван, Дмитро Масюк, Валерій Паровишник
Фотографії: Іван Плотніков
Переклад: Анна Смірнова
