Огляд і тестування монітора AOC Q2770PQU

Компанія АОС випустила свій перший WQHD-монітор − AOC Q2770PQU. Він має діагональ 27 дюймів, матрицю Super PLS з високою якістю передачі кольору та хорошими кутами огляду, а також роздільною здатністю 2560 х 1440. Ці характеристики здатні зацікавити навіть прискіпливого користувача, але разом з тим на ринку в цієї новинки вже є багато конкурентів. Закономірно виникає питання: «Що ж такого є в моделі AOC Q2770PQU, що може змусити споживача зробити вибір на користь цього монітора?» Спробуємо розібратися.



Специфікація:

Модель	AOC Q2770PQU
Тип матриці	Super PLS
Тип підсвічування	LED
Діагональ екрану, дюймів / мм	27 / 680,6
Видима область екрану, мм	598 x 336
Співвідношення сторін	16 x 9
Оптимальна роздільна здатність і частота, Гц	2560 × 1440 @ 60
Розмір пікселя, мм	0,233 x 0,233
Яскравість, кд/м2	300
Контрастність (статична / динамічна)	1000:1 / 80 000 000:1
Час відгуку матриці (GtG), мс	5
Кількість відображуваних кольорів, млн.	16,7
Частота горизонтальної розгортки, КГц	30 х 99
Частота вертикальної розгортки, Гц	55-76
Кути огляду (горизонтальний / вертикальний) до контрасту > 10:1,°	178 / 178
Відеоінтерфейси	1 x D-Sub 1 x DVI-D 1 x HDMI 1 x DisplayPort
Аудіороз’єми	Audio-In (3,5 мм) Audio-Out (3,5 мм)
USB 2.0	2
USB 3.0	2
Потужність вбудованих динаміків, Вт	4 (2 х 2)
Додаткові можливості	Поверхня корпусу Hair-Line Утиліти i-Menu, e-Saver, Screen+ Технологія Clear Vision
Можливість кріплення на стіні	Є (VESA 100 х 100)
Розміри з підставкою, мм	642 х 558 х 245
Вага з підставкою, кг	7,5
Сайт виробника	АОС
Сторінка продукту	AOC Q2770PQU

Упаковка та комплект поставки



Монітор постачається в коробці зі щільного фарбованого картону, яка забезпечує захист від механічних пошкоджень. Яскраві та барвисті знімки на ній дозволяють в деталях оцінити зовнішні дані виробу. Для перенесення в дизайні коробки передбачена пластикова ручка та два бічні вирізи.





Також на передній і бічних сторонах коробки розташовані піктограми, які ілюструють основні особливості моделі: роздільну здатність WQHD (2560 х 1440) використовуваної Super PLS-матриці, наявність USB-концентратора й інтерфейсів HDMI і DisplayPort, функціональну ніжку з кількома ступенями свободи й інші.



Комплект поставки AOC Q2770PQU включає до свого складу наступні компоненти:

• силовий кабель;
• кабелі D-Sub, DVI-D, DisplayPort і USB;
• аудіокабель;
• коротку інструкцію;
• CD з посібником користувача, ПЗ та драйвером.

Такого комплекту цілком достатньо для швидкого підключення та початку роботи.

Зовнішній вигляд і особливості експлуатації



Усі панелі монітора, у тому числі підставка та рамка, виготовлені із чорного матового пластику в поєднанні з напівматовою матрицею.



Пластик задньої панелі має приємну фактуру, схожу на грубу тканину на зразок джинсової або льону (так звану Hair-Line), а один із кутів виступу позаду дещо скошений. В іншому дизайн виробу повністю практичний і ніяких нових вишуканостей у собі не несе.



До центральної колони монітор кріпиться згідно зі стандартом VESA 100 x 100 мм.



У нижній частині корпусу також присутній кріпильний елемент для простої підставки.





Кругла матова підставка зроблена з того ж пластику, що й корпус монітора. Її поверхня дозволяє звести до мінімуму видимість відбитків пальців і подряпин.



Прокладення кабелів забезпечується спеціальним рухомим пластиковим кріпленням на центральній колоні.





Праворуч знизу на торці знаходяться п'ять клавіш керування. Їхні функції позначені слабко виділеними значками на передній рамці. У добре освітленій кімнаті їх ще можна буде розібрати, але в напівтемряві завдання значно ускладниться. Добре, що відстані між ними достатньо для того, щоб на дотик відрізнити одну від іншої.

У цілому монітор змонтований відмінно: деталі підігнані щільно, а сам корпус не тріскотить, не скрипить і не хилитається.





Монітор AOC Q2770PQU вийшов досить товстим за рахунок міцного пластику, внутрішнього блока живлення та відповідної системи охолодження.



З наклейки на корпусі можна довідатися номер моделі, версії та серії, а також дату (вересень 2014 року) і місце складання виробу (Китай).



У плані ергономічності AOC Q2770PQU також залишає приємне враження. Для зручності монітор можна нахилити на 5° вперед і на 25° назад, перевести в портретний режим (функція Pivot), а також змінювати висоту в межах 130 мм. Опір підібраний на комфортному рівні: потрібний кут встановлюється легко й люфту немає. Якщо потрібно перевести монітор у портретний режим, це також здійснюється без ускладнень.





Основа підставки металева й покрита чорним пластиковим диском. Для кращого зчеплення з поверхнею столу використовуються чотири гумові ніжки. Порівняно велика маса AOC Q2770PQU дозволяє їм надійно втримувати монітор на місці.





Відео- і аудіоінтерфейси розташовані позаду корпусу. Вони включають до свого складу DisplayPort, HDMI, DVI-D, VGA і два 3,5-мм порти. Поруч розташовуються два порти USB 2.0, клавіша ввімкнення й роз’єм для силового кабелю.





Ще два порти USB 3.0 знаходяться праворуч від основного блока інтерфейсів.

Крім можливості підключення навушників або зовнішньої аудіосистеми, монітор AOC Q2770PQU має і вбудовані стереодинаміки, які знаходяться у районі решітки в задній частині корпусу. Якість їх звучання в цілому порівнянна з настільними колонками початкового рівня. Низькі частоти практично відсутні, а високі переважають, але аж до максимальної гучності істотних викривлень помічено не було. У цілому для перегляду фільмів і спілкування в інтернеті одних тільки вбудованих динаміків повинно вистачити.

Екранне меню та демонстрація роботи фірмових технологій

Для керування налаштуваннями монітора використовуються п'ять механічних клавіш на нижньому боці рамки.





Перша клавіша ліворуч при простому натисканні виводить список відеовходів, а при утриманні − автоматично підлаштовує монітор під параметри VGA-сигналу. Друга дозволяє вибрати один із режимів Clear Vision, призначений для поліпшення якості картинки низької роздільної здатності. Третя потрібна для регулювання гучності. Четверта відповідає за меню налаштування (з підтримкою російської мови). Можна перемістити його в ту область екрану, де воно не заважатиме оцінюванню внесених змін, підкоректувати прозорість і встановити затримку, після якої меню автоматично закриється.

Екранне меню розділене на шість вкладок.



Перша з них - «Яскравість». Тут налаштовуються, власне, яскравість, контраст і режими гами (попередньо встановлених профілів три, але найоптимальнішим можна назвати другий із них). Також у списку «Економ» можна вибрати один із попередньо встановлених режимів, які являють собою різні варіанти яскравості підсвічування. Тут же знаходяться опції ввімкнення динамічної контрастності та налаштування розгону матриці.



Наступна вкладка − «Налаштування кольору». Тут доступні опції регулювання колірної температури й налаштування каналів RGB. У списку DCB знаходяться попередньо встановлені режими корекції кольору, які дозволяють збільшувати насиченість різних кольорів.



«Поліпшення зображення» включає до свого складу досить цікаву опцію. Ввімкнення її дозволяє створити на екрані ділянку зі збільшеною яскравістю. Можна регулювати її розмір, місце розташування й контрастність. Залишилося тільки придумати, як застосувати цю можливість на практиці.



«Налаштування меню» містить налаштування, які дозволяють регулювати параметри екранного меню.



Присутня також вкладка «Додаткові налаштування». Тут вибирається відеовхід, налаштовується час відключення монітора, вибирається співвідношення сторін і відключається інтерфейс DDC/CI.

Для скидання всіх змін передбачена опція «Скидання».

Як і більшість сучасних рішень, AOC Q2770PQU підтримує технологію апаратного збільшення різкості зображення, яка у фірмовому виконанні носить назву Clear Vision. Її роботу на практиці можна проаналізувати на прикладі наступних світлин.



Clear Vision «High»



Clear Vision «Off»

Дана функція, як видно на знімках, повністю справляється зі своїм завданням. Вона може виявитися корисною при читанні тексту з погано відсканованих сторінок або при перегляді сильно збільшених зображень.



До фірмових особливостей моніторів компанії АОС належить наявність програми i-Menu, яка дозволяє виконувати налаштування з комп'ютера.

Тестування

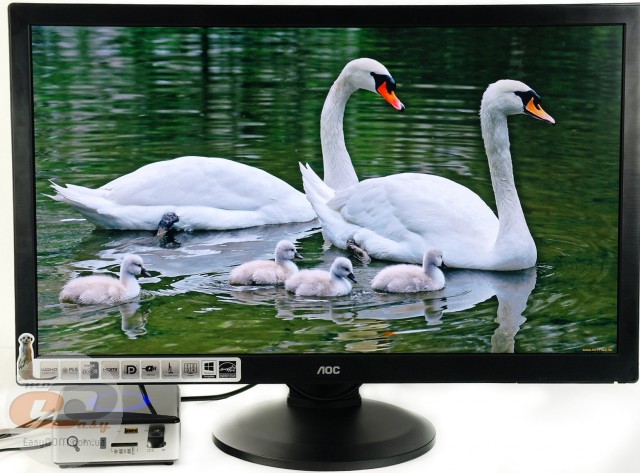

Апаратною платформою під час тестування моделі AOC Q2770PQU виступав міні-комп'ютер ZOTAC ZBOX nano ID65 PLUS. Повний опис методики дослідження характеристик моніторів ви можете прочитати у відповідному матеріалі.

В AOC Q2770PQU присутні шість режимів: «Гра», «Інтернет», «Кіно», «Спорт», «Стандарт» і «Текст». Спершу подивимося на показники профілів, отримані під час тестування, а потім уже на основі графіків більш детально проаналізуємо результати.

	«Гра»	«Інтернет»	«Кіно»	«Спорт»	«Стандарт»	«Текст»
Яскравість білого поля, кд/м2	210,8	166	251,5	289,5	269,2	119,5
Яскравість чорного поля, кд/м2	0,2361	0,1862	0,2826	0,3252	0,3029	0,1348
Коефіцієнт контрастності, х:1	892,8	891,7	889,9	890	888,5	886,4
Колірна температура точки білого, К	6896	6905	6884	6898	6936	6947
Відповідність колірного простору стандарту sRGB, %	99,7	99,8	99,7	99,5	99,5	99,9
Відповідність колірного простору стандарту Adobe RGB, %	73	73,2	72,9	72,7	72,7	73,4
Cереднє відхилення dE*94 (∆E)	0,53	0,5	0,48	0,52	0,5	0,48
Максимальне відхилення dE*94 (∆E)	1,36	1,38	1,39	1,33	1,36	1,35
Середня гама	2,23	2,23	2,23	2,23	2,23	2,22
Енергоспоживання монітора, Вт	28	23	33	38	35	19

У цьому випадку відмінності в налаштуваннях профілів в основному стосуються тільки яскравості екрану, звідси й практично однакові цифри у зведеній таблиці.

Максимально зафіксований рівень яскравості склав 289,5 кд/м², що лише трохи менше заявлених 300 кд/м². Найнижче значення яскравості, звісно ж, у режимі «Текст», що повинно зробити тривале читання комфортним і знизити втому очей. Коефіцієнт контрастності також трохи нижчий обіцяного виробником, але ненабагато, тому зображення від цього не страждає, залишаючись соковитим і чітким. Завдяки встановленій виробником матовій панелі картинка не зблякне навіть при падінні на екран світла під прямим кутом. Втім, встановлювати монітор прямо напроти вікна все-таки не рекомендується.

Показники охоплення колірного простору sRGB виявилися практично бездоганними – 99,5-99,9%. Про Adobe RGB говорити немає змісту, оскільки AOC Q2770PQU на нього не орієнтований. Проте результат вище 65% уже вважається хорошим для непрофесійних рішень. Тут же маємо 72% − 73%.

Яскравість, виставлена за замовчуванням, буде зависокою для тривалої роботи. Є сенс знизити її приблизно у два рази, що зменшить навантаження на очі.

Температура точки білого знаходиться на відмінному рівні, та й максимальні відхилення dE*94 при цьому незначні (у середньому 1,33 − 1,35). Також про відмінне заводське налаштування говорить стабільна середня гама 2,23 із середніми відхиленнями передачі кольору всього 0,5 одиниці при допустимих 1,5.

Енергоспоживання AOC Q2770PQU знаходиться на прийнятному для 27-дюймових моделей рівні, становлячи в середньому 33 − 35 Вт.

З передачею кольору справи йдуть наступним чином.



CIE-діаграма профілів «Гра», «Інтернет», «Кіно», «Спорт», «Стандарт» і «Текст»

Якщо ви бачили CIE-діаграму одного попередньо встановленого профілю AOC Q2770PQU, то ви бачили їх усі. Якщо між графіками високої роздільної здатності й можна знайти пару відмінностей, виражених у десятих частинах відсотка, то на око визначити різницю практично нереально.

Зсуви опорних точок основних кольорів незначні, так що насиченість картинки залишається на природньому рівні. Гранична розбіжність у передачі кольору обмежується максимум 1,39 dE*94, що є відмінним результатом, так що монітор цілком підійде для роботи зі світлинами й для дизайну, хоч він і не є професійним інструментом.





Діаграма відхилення основних кольорів і відтінків від еталонів у профілях «Гра», «Інтернет», «Кіно», «Спорт», «Стандарт» і «Текст»

При вимірюванні точності передачі кольору в кожному з режимів були отримані очікувано хороші результати. Як уже було зазначено, у жодному із попередньо встановлених режимів середнє відхилення dE*94 не перевищує 0,5, а максимальне – 1,5, так що ні жовтих, ні вже тим більше тривожно-червоних кольорів на діаграмах не побачити.

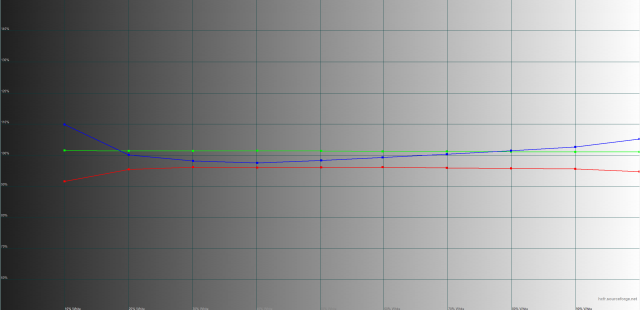

Графік рівнів RGB профілів «Спорт», «Кіно», «Гра», «Інтернет» і «Стандарт»

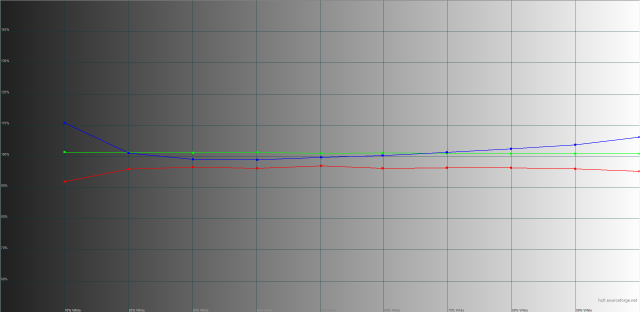

Графік рівнів RGB профілю «Текст»

І знову майже всі режими повторюють один одного. Тільки в профілі «Текст» можна помітити трохи завищений в області світлих тонів синій канал. З графіків можна сказати, що баланс RGB у монітора AOC Q2770PQU близький до ідеального. Майже на всій довжині шкали яскравості складові не залишають оптимальної зони ±5%. Отже, ніяких завалів у теплі або холодні відтінки в монітора не буде.



Графік гамма-кривих усіх профілів

Усі режими можуть похвалитися однаково хорошим налаштуванням гами. Вона максимально близька до ідеального показника 2,2. На графіках у світлих тонах дві з трьох складових зсунуті трохи вище еталонної лінії, а третя – синя – розташована трохи нижче. У темних областях усі складові лежать нижче чорної лінії. Таким чином, у порівнянні з оригіналом картинка виявиться злегка темнішою в тінях і більш блідою у світлих ділянках.

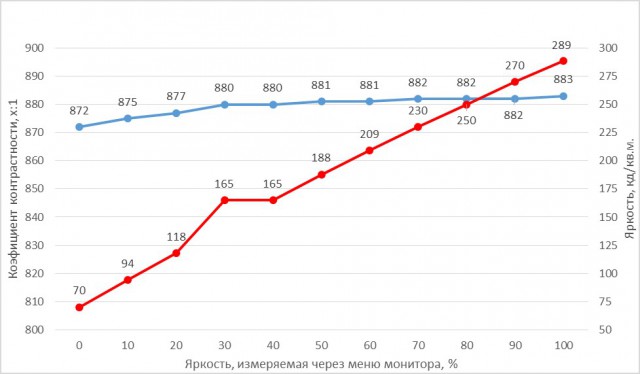

Стабільність контрастності та діапазон зміни яскравості

Із протестованих профілів найоптимальнішим був визнаний режим «Стандарт». Саме на його основі було вирішено перевірити додаткові можливості монітора AOC Q2770PQU.



Діапазон яскравості склав від 70 до 289 кд/м². Контрастність проявила непогану стабільність, вклавшись у межах 872:1 − 883:1. Значення верхньої границі точки білого цілком достатнє для комфортної роботи в добре освітленій кімнаті, чому також сприяє й встановлена в моніторі напівматова матриця. Нижня межа допоможе знизити навантаження на очі при нестачі освітлення або тривалій роботі з текстом. У такому випадку рекомендоване значення яскравості складе 10-20%.

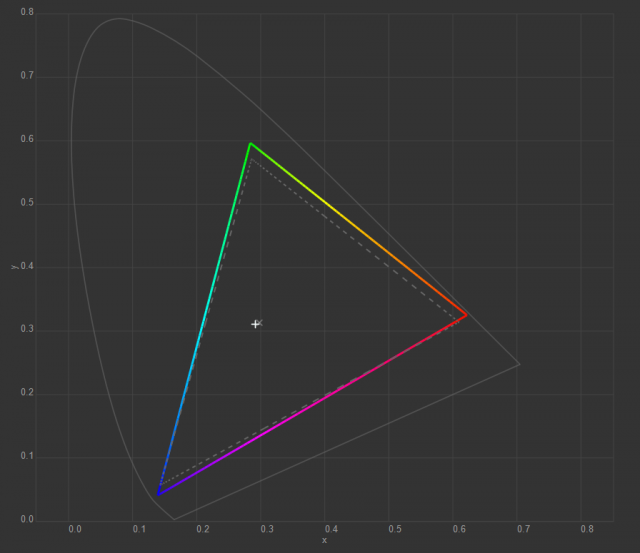

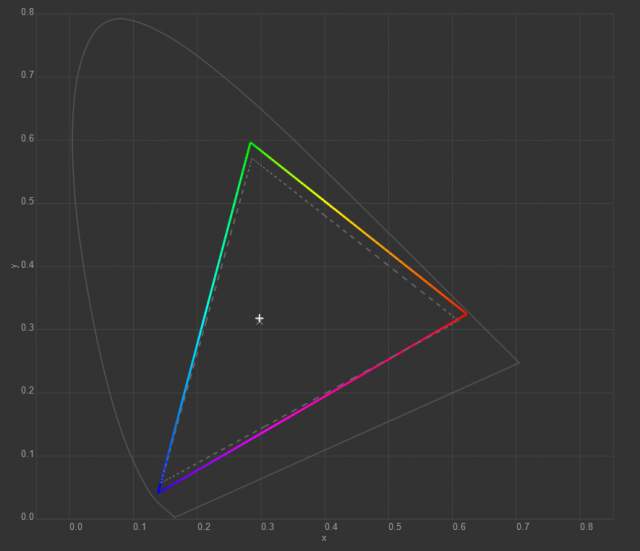

CIE-діаграма відкаліброваного профілю

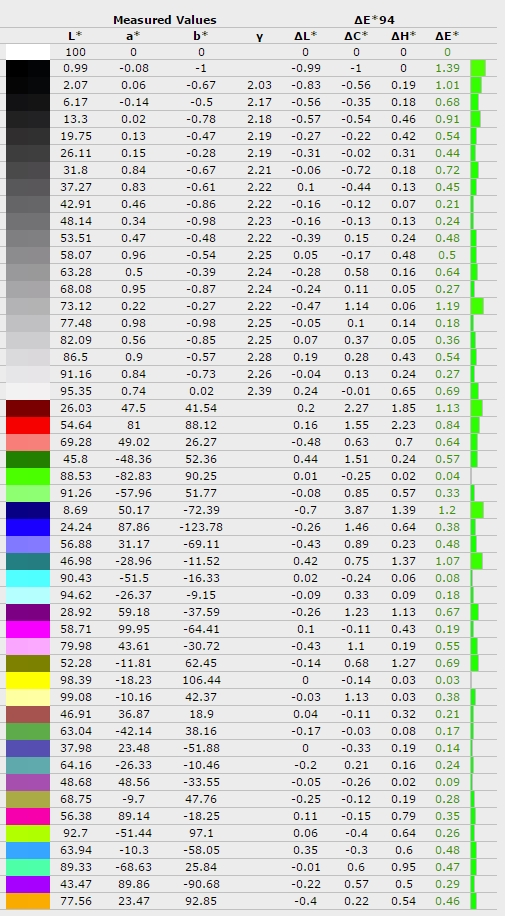

Діаграма відхилення основних кольорів і відтінків від еталонів у відкаліброваному профілі

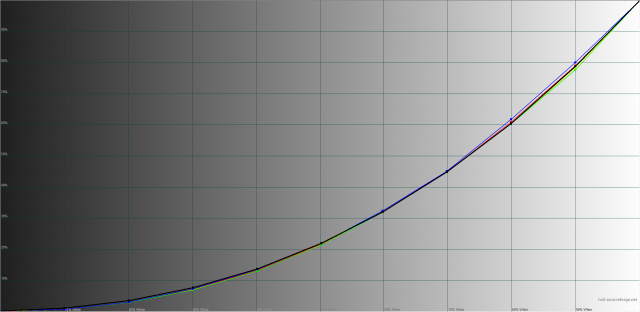

Графік гамма-кривих відкаліброваного профілю

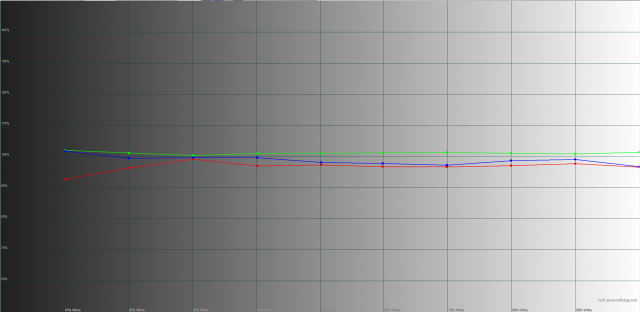

Графік рівнів RGB відкаліброваного профілю

Файл відкаліброваного профілю доступний за цим посиланням. Отримані результати до та після апаратного калібрування зведені в таблицю:

	«Стандарт»	«Відкалібрований»
Яскравість білого поля, кд/м2	269,2	101,7
Яскравість чорного поля, кд/м2	0,3029	0,1124
Коефіцієнт контрастності, х:1	888,5	905,2
Колірна температура точки білого, К	6936	6481
Відповідність колірного простору стандарту sRGB, %	99,5	100
Відповідність колірного простору стандарту Adobe RGB, %	72,7	74
Cереднє відхилення dE*94 (∆E)	0,5	0,48
Максимальне відхилення dE*94 (∆E)	1,36	1,39
Середня гама	2,23	2,22
Енергоспоживання монітора, Вт	35	17

Апаратне калібрування позитивно позначилося на кожному з параметрів. У першу чергу впадає в око покращення картини гамма-кривих: тепер причепитися взагалі ні до чого. Покращився і стан кривих RGB. Крім цього, вдалося підтягнути параметри відображення відтінків сірого, що, втім, на середніх показниках dE*94 практично ніяк не позначилося. Також вдалося наблизити точку білого до ідеального значення й збільшити охоплення простору sRGB на піввідсотка. Варто згадати енергоспоживання, яке значно зменшилося: після калібрування воно стало рівним 17 Вт, що у два рази менше початкового значення.

Рівномірність підсвічування екрану

Рівномірність підсвічування ми досліджували на прикладі відкаліброваного профілю.

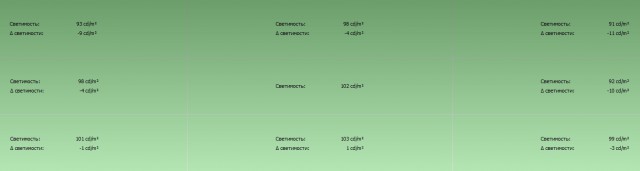

Усі ділянки екрану мають приблизно однакову яскравість, а відхилення від цільового значення не перевищують 11 кд/м².

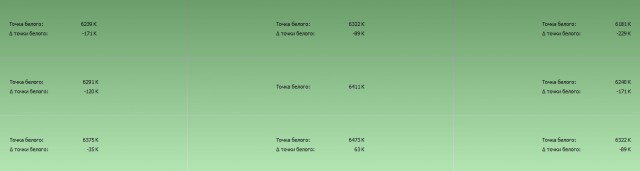

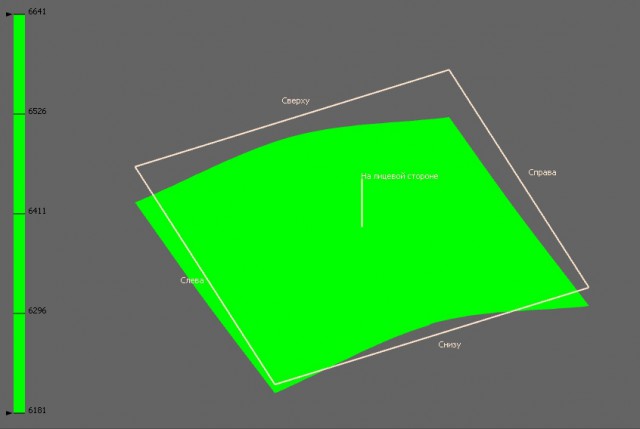

При вимірюванні колірної температури точки білого також не спостерігалося особливих проблем. Тут максимальне відхилення склало -229 K, що вписується в допустимий діапазон -250 K…+250 K.

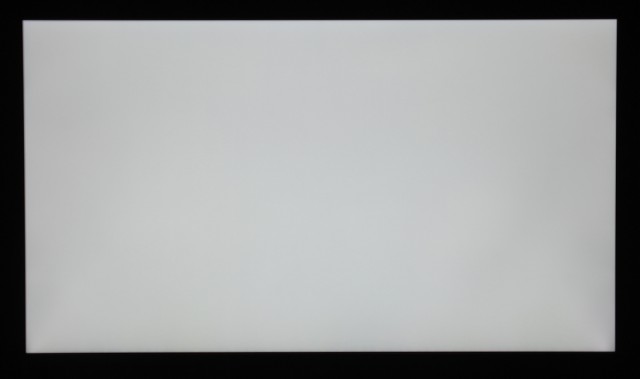

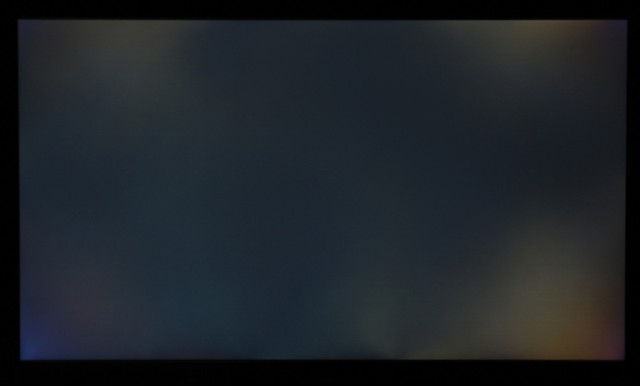

Тест із заливками виявив витік підсвічування поблизу кутів екрану (особливо із правого боку) і наявність Glow-ефекту. З білим же тлом повний порядок – ніяких затемнень не помітно.

Швидкість матриці

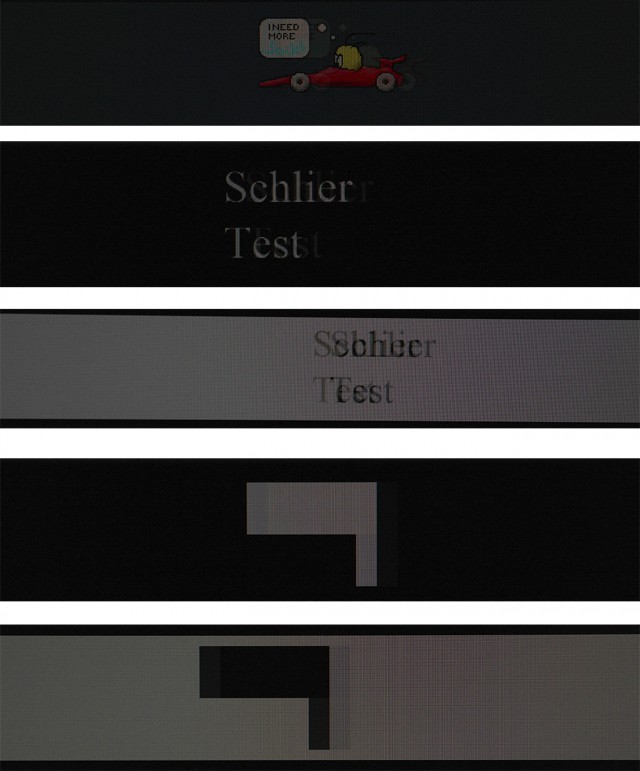

У моніторі AOC Q2770PQU використовується Super PLS-матриця з часом відгуку 5 мс і з частотою розгортки 60 Гц при роздільній здатності 2560 × 1440. За замовчуванням увімкнена функція розгону матриці Overdrive зі значенням Medium.



В процесі тестування монітор AOC Q2770PQU проявив себе краще за багатьох конкурентів: шлейфи від руху всіх примітивів досить короткі, а іноді й зовсім відсутні. Таких результатів вдалося досягнути завдяки досить серйозному розгону матриці, внаслідок чого іноді з'являються ледь помітні артефакти. Втім, у більшості випадків вони дійсно майже не видні й вважати цей момент мінусом у порівнянні із з самого початку швидшими матрицями не варто. Якщо ж поекспериментувати з параметрами розгону й виставити значення Extreme, то ситуація трохи зміниться: шлейфи нікуди не подінуться, лише змінять прозорість і з’являться артефакти у вигляді паразитних відтінків.

Кути огляду

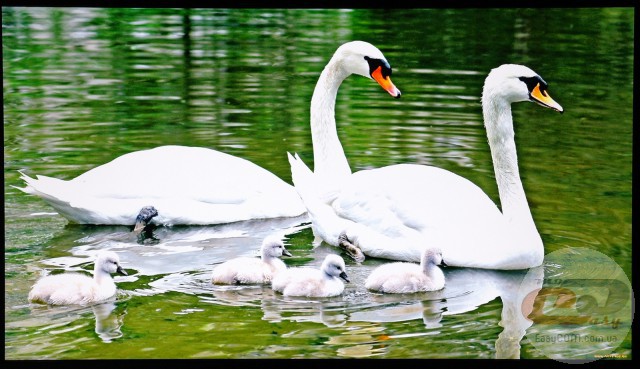

Еталонний варіант (камера спрямована в центр монітора перпендикулярно площині екрану)



Горизонтальні кути огляду

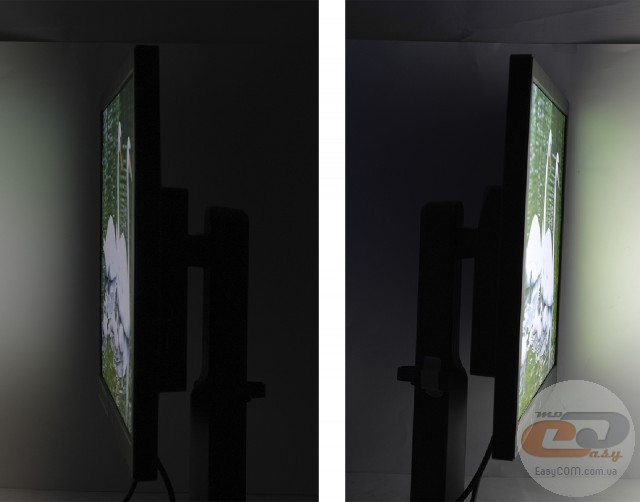

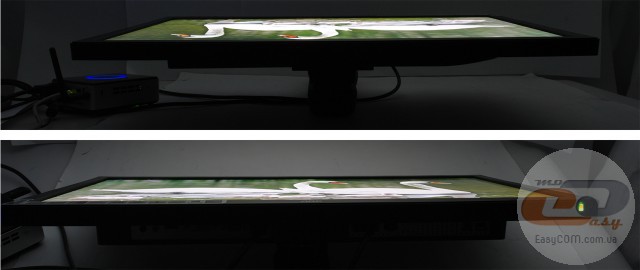

Вертикальні кути огляду

Стабільність зображення при зміні кутів огляду в AOC Q2770PQU вища всяких похвал. Ніяких змін у яскравості й контрастності навіть при дуже сильних відхиленнях від центру зовсім не помітно. Хіба що при діагональному куті огляду стає помітним слабке забілення картинки.

Висновки

Нехай AOC Q2770PQU з'явився на ринку значно пізніше прямих конкурентів, але сказати, що компанія АОС упустила свій шанс із 27-дюймовими WQHD-дисплеями, ніяк не можна. Навпаки, протестований монітор має у своєму розпорядженні відмінну матрицю Super PLS. Дорікань не викликає ні якість складання, ні заводське калібрування (після якого необхідність доводити налаштування до пуття практично не виникає), ні діапазон зміни яскравості, ні охоплення колірного простору sRGB.

За своїми характеристиками монітор AOC Q2770PQU можна віднести до універсальних інструментів, які підходять і для домашнього використання, і для напівпрофесійної роботи з графікою; а висока роздільна здатність дозволить із успіхом застосовувати його в додатках з необхідністю одночасного виведення великої кількості інформації або із системами СAD/САМ.

Переваги:

• строгий дизайн і пластик з приємною фактурою;
• висока якість складання;
• багатий комплект поставки;
• зручні монтаж і експлуатація;
• використання якісної Super PLS-матриці з широкими кутами огляду;
• порівняно малий час реакції матриці (5 мс);
• хороше заводське налаштування;
• практично 100-відсоткова відповідність стандарту sRGB;
• відмінний набір зовнішніх інтерфейсів;
• напівматова поверхня матриці, внаслідок чого екран монітора стійкий до відблисків і майже не має кристалічного ефекту;
• помірне енергоспоживання;
• слабке нагрівання;
• відсутність шумів;
• програма i-Menu.

Особливості:

• не дуже зручні клавіші керування меню;
• режими «Економ» змінюють тільки яскравість підсвічування.

Недоліки:

• не найрівномірніша заливка чорного поля та помічений Glow-ефект.
