Огляд системи охолодження для відеокарт ZALMAN VF1000 LED

Корейська компанія ZALMAN добре відома в усьому світі своїми різноманітними асортиментами продукції для IT індустрії. У першу чергу це системи охолодження для центральних процесорів і відеокарт, які дуже високо цінуються комп'ютерними ентузіастами та оверклокерами. Крім систем охолодження компанія спеціалізується на виробництві якісних корпусів, моніторів і блоків живлення для настільних ПК. Всесвітнє визнання компанія одержала завдяки використанню якісних матеріалів і розумному інженерному підходу, як при проектуванні, так і при виробництві своєї продукції.

В цьому огляді ми розглянемо одну з останніх розробок компанії - альтернативну систему охолодження для відеокарт ZALMAN VF1000 LED. Дана модель має оригінальну конструкцію, оснащена підсвічуванням, ручним регулятором обертів вентилятора та повністю виготовлена з міді.

ZALMAN VF1000 LED

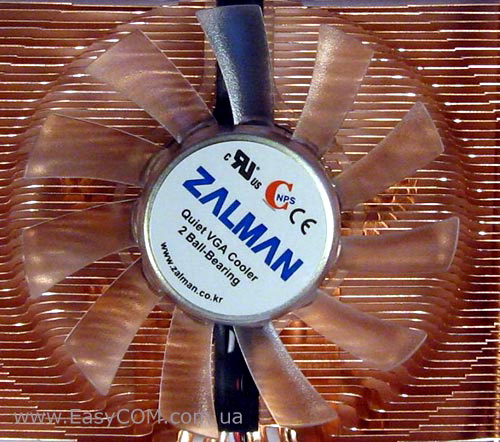

Зовнішній вигляд кулера не може не викликати позитивних емоцій. Одразу видно, що перед нами пристрій вищого класу. Продумана до дріб'язків «суцільномідна» конструкція з її тонкими ребрами не має абсолютно ніяких вад або недоліків. Все зроблено рівно, гладко та гарно.

Специфікація кулера:

Модель

ZALMAN VF1000 LED

Матеріал радіатора

Мідь

Розміри кулера, мм

160x100x30

Розміри вентилятора, мм

80x80x15

Напруга живлення, В

12

Струм, А

н.д.

Швидкість обертання вентилятора, об/хв

1400-2500

Повітряний потік, м3/год

н.д.

Тип підшипника

Шарикопідшипниковий

Роз’єми живлення

3-контактний

Рівень шуму, дБ(А)

18-28

Термічний опір, °С/Вт

н.д.

Ресурс, год

н.д.

Гарантія, років

н.д.

Вага, г

380

Сайт виробника

http://www.zalman.co.kr/

Комплектація

ZALMAN VF1000 LED

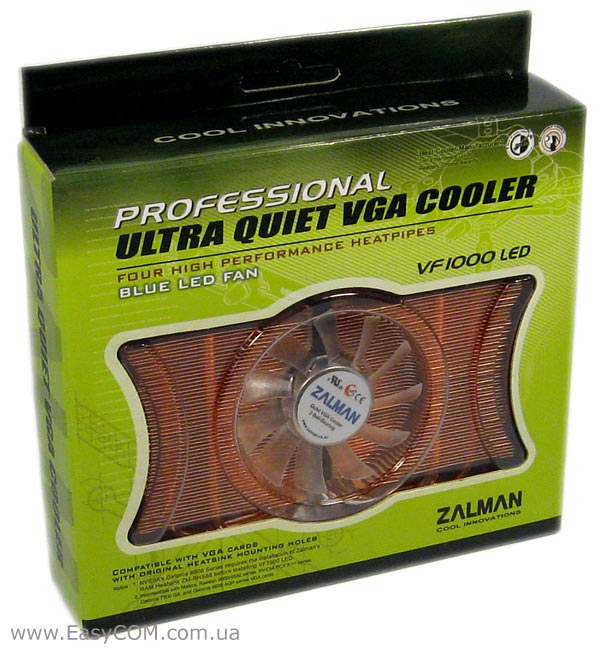

Кулер поставляється в досить компактній упаковці. Передня її частина традиційно має прозоре вікно, щоб можна було візуально оцінити пристрій, не розкриваючи коробки.

ZALMAN VF1000 LED

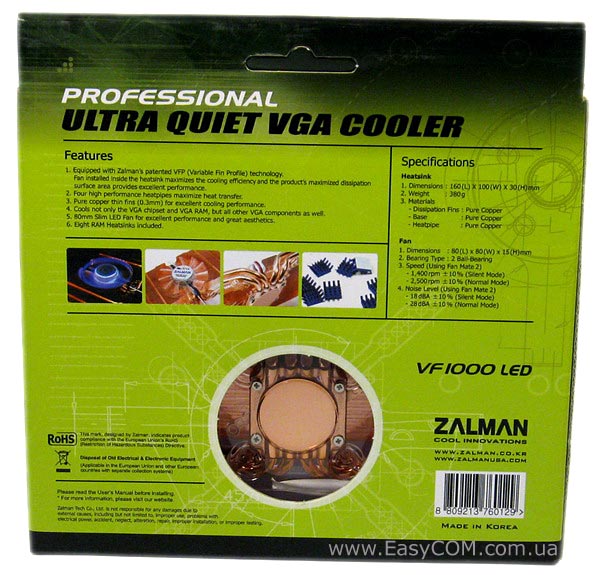

Якщо глянути на зворотну сторону упаковки, то можна побачити основні характеристики кулера, перелік комплекту поставки, а так саме дуже важливу деталь - основа радіатора охолоджувача і якість його полірування. Також на звороті упаковки можна побачити чотири фотографії, завдяки яким можна довідатися колір підсвічування кулера, конструкцію використовуваних для відеопам'яті радіаторів і основні елементи конструкції пристрою.

ZALMAN VF1000 LED

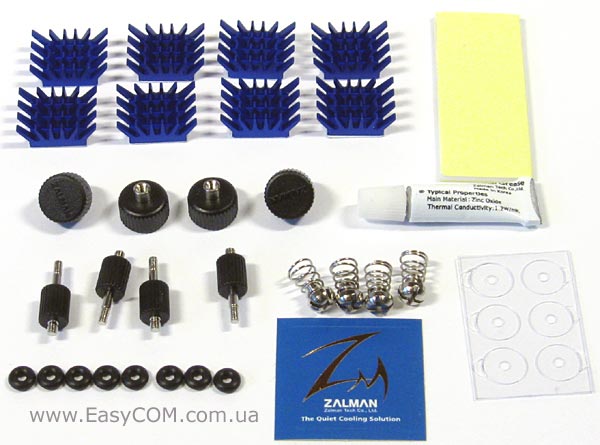

Комплект поставки системи охолодження складається з всіх необхідних для успішного встановлення компонентів. Сюди входять 8 радіаторів для відеопам'яті, всі необхідні гайки, болти, пружини та шайби для кріплення кулера до відеокарти. Також у комплектацію входить ручний регулятор обертів вентилятора, термопаста ZALMAN Thermal Grease (теплопровідність 1,2 Вт/мк), наклейка-логотип і інструкція з встановлення.

Ось повний перелік комплекту поставки кулера ZALMAN VF1000 LED:

  • Безпосередньо сам кулер
  • Вісім радіаторів для відеопам'яті відеокарти
  • Чотири спеціальних кріпильних гвинти
  • Чотири гайки для кріпильних гвинтів
  • Вісім гумових і шість пластмасових шайб
  • Чотири упорних пружинки для гвинтів.
  • Термопаста ZALMAN Thermal Grease
  • Контролер швидкості вентилятора FAN MATE 2
  • Кабель для підключення FAN MATE 2
  • Двосторонній скотч для монтажу FAN MATE 2
  • Наклейка з логотипом ZALMAN
  • Посібник користувача

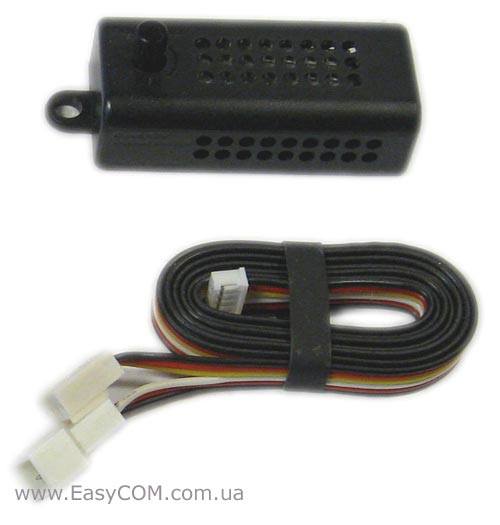

У комплект поставки входить контролер FAN MATE 2. Цей пристрій призначений для ручного регулювання швидкості обертання вентилятора, а внаслідок чого і шуму. Корпус контролера має досить компактну прямокутну форму та оснащений ручкою-регулятором, за допомогою якої здійснюється зміна швидкості обертання вентилятора.

Довжини шнура для підключення контролера FAN MATE 2 буде достатньо, щоб вивести його на зовнішню частину корпусу, але не більше того. Прикріпити регулятор куди захочеться не вийде, для цього шнур короткуватий.

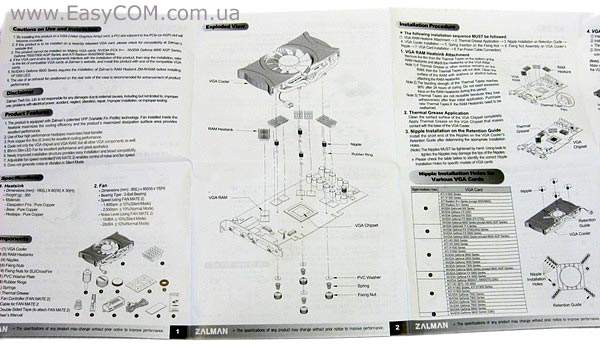

Стосовно інструкції з встановлення, то, на жаль, російської мови тут немає, але завдяки наочним схематичним малюнкам, розібратися в встановленні буде зовсім не складно.

Конструкція

ZALMAN VF1000 LED

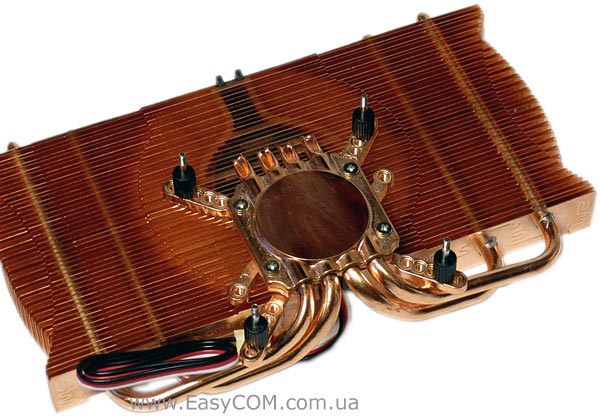

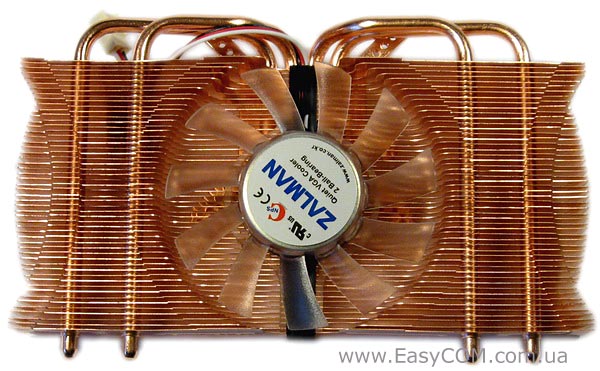

Весь кулер, включаючи ребра радіатора, основа і теплові трубки, цілком та повністю виготовлена з міді. Тут немає ні краплі алюмінію. Це говорить про те, що при створенні даного пристрою інженери компанії ZALMAN навіть і не думали про компроміси, адже мідь, як відомо, має більшу теплопровідність, ніж алюміній. Але і вартість даного рішення виявляється більшою. Проте гарно та, напевно, ефективно.

ZALMAN VF1000 LED

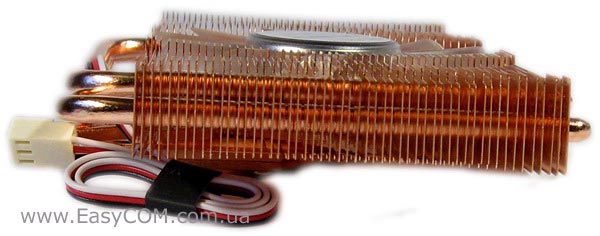

Радіатор охолоджувача набраний з безлічі тонких пластин, товщиною всього 0,3 мм. Завдяки такій конструкції значно збільшується площа для розсіювання тепла. Ближче до країв радіатора крізь ребра проходять чотири теплових трубки, товщиною 5 мм. Теплові трубки відіграють роль швидкого теплообмінника між ребрами радіатора і його основою.

ZALMAN VF1000 LED

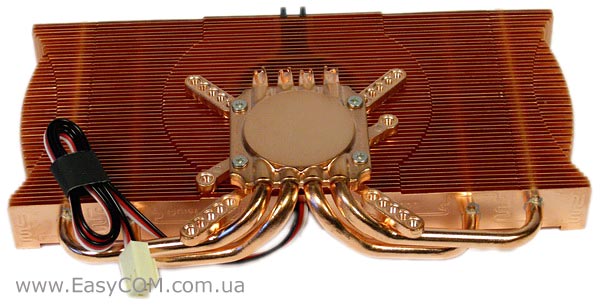

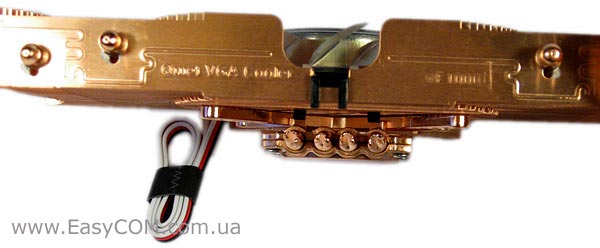

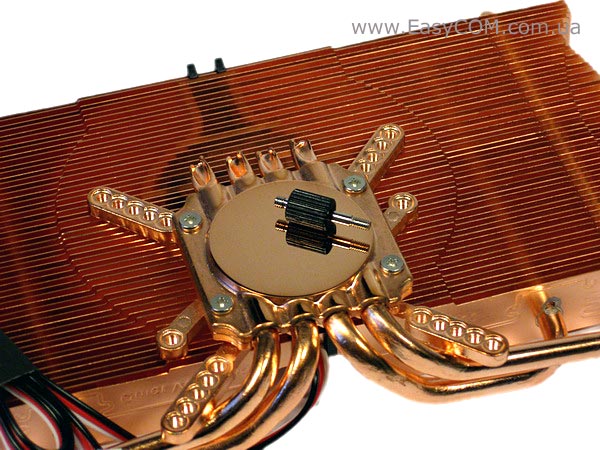

Основа радіатора розділена на дві частини, які скріплюються між собою болтами, між якими є спеціальні жолоби для теплових трубок. Перебуваючи в жолобах основи, теплові трубки досить щільно прилягають до обох його частин. Площа контакту виходить більша, що сприяє більш ефективному відведенню тепла від основи тепловими трубками для передачі далі до ребер радіатора.

ZALMAN VF1000 LED

Нижня частина основи кулера, що безпосередньо контактує з графічним процесором, відполірована до дзеркального стану. Це ще раз підтверджує серйозний підхід до всіх деталей інженерів компанії ZALMAN. Адже чим рівніше основа, тим швидше тепло від охолоджуваної поверхні перейде до охолоджувача. Завдяки відмінному заводському поліруванню, вам не доведеться витрачати багато часу на доведення поверхні основи підручними засобами.
