Огляд кулера ZALMAN CNPS9700 NT

Тенденції до більш гарного і оригінального дизайну, а також зовнішнього вигляду давно простежуються у світі систем охолодження. Компанія NVIDIA спеціально для своїх шанувальників і просто фанатів пропонує продукцію з фірмовою зеленою атрибутикою. У число цих виробів входять відеокарти, материнські плати, корпуси і системи охолодження. Отже, при бажанні, можна зібрати комп'ютер повністю відповідний «зеленому» стилю NVIDIA. Варто відзначити, що насправді зелений колір не сильно популярний. В інших торговельних брендів частіше переважають більш помітні і яскраві кольори - жовтий, червоний і синій. Якщо спробувати згадати кулер з зеленим підсвічуванням, то може виявитися, що таких виробів мало, особливо в Hi-End секторі. Тому компанія NVIDIA спробувала виправити сформовану ситуацію. Ще наприкінці 2006 року під лейблом «рекомендований NVIDIA» корейською компанією ZALMAN стала вироблятися модифікована модель дуже популярного на той момент кулера ZALMAN CNPS9700 LED, що стала іменуватися, як ZALMAN CNPS9700 NT. По суті, нова модель перетерпіла не так вже і багато змін: мідні ребра і теплові трубки кулера були анодовані, що додало їм металевий блиск, і був змінений колір підсвічування з синього на зелений. Крім зовнішнього вигляду зміни торкнулися роз’єму живлення, він став 4-4- контактним, а також комплектації, з неї «викинули» ручний регулятор швидкості обертання.

В цьому огляді буде можливість ближче поглянути на всі ці зміни і кулер ZALMAN CNPS9700 NT на фоні інших ефективних рішень теперішнього часу.

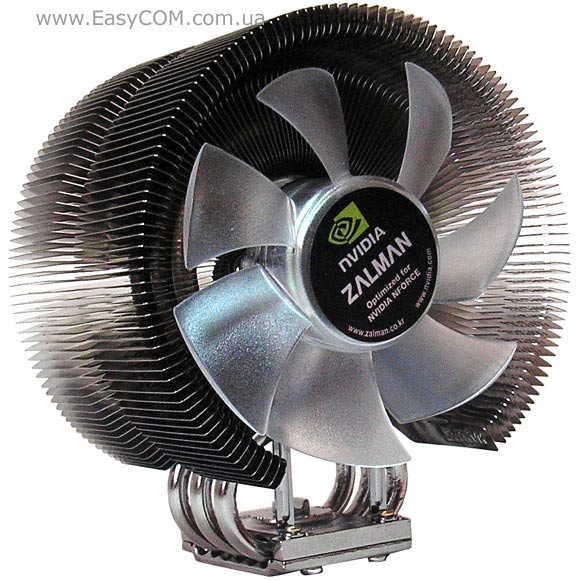

ZALMAN CNPS9700 NT

Повна специфікація кулера ZALMAN CNPS9700 NT:

Модель

ZALMAN CNPS9700 NT

Підтримка процесорних роз’ємів

LGA 775, Socket 754/939/940, Socket AM2

Підтримка процесорів

Intel Core 2 Duo/ Pentium D ( Dual-Core)
Intel Pentium 4 HT/Celeron D
AMD Athlon 64 X2/ FX ( Dual-Core)
AMD Athlon 64/Sempron CPU

Матеріал радіатора

Мідна основа + мідні пластини+ теплові трубки

Розміри радіатора, мм

90 x 124 x 142

Площа розсіювання, див2

5490

Розміри вентилятора, мм

110 x 110 x 25

Тип підшипника

2 шарикопідшипники

Швидкість обертання, об/хв

2800±10 %

Рівень шуму, дБ

35 (при 2800 про/хв)
19,5 (при 1250 про/хв)

Роз’єми живлення

4-контактний

Термоінтерфейс

ZALMAN ZM-STG1 ( 3,5 г)

Додатково

Зелене підсвічування

Вага, г

764

Сайт виробника

http://www.zalman.co.kr/

Все цены на ZALMAN CNPS9700 NT

ZALMAN CNPS9700 NT

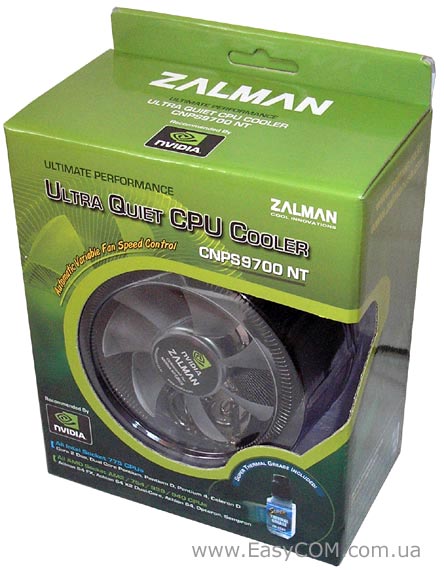

Кулер ZALMAN CNPS9700 NT впакований у пластиковий чохол і картонну коробку фірмового зеленого оформлення компанії NVIDIA. На лицьовій стороні упаковки відзначається наявність флакона з рідкою термопастою ZALMAN ZM-STG1. Крім того, невеликі знавці англійської мови по написах на коробці зможуть довідатися, що вони мають справу з ультра тихим процесорним кулером, що може працювати в автоматичному режимі керування швидкістю обертання.

ZALMAN CNPS9700 NT

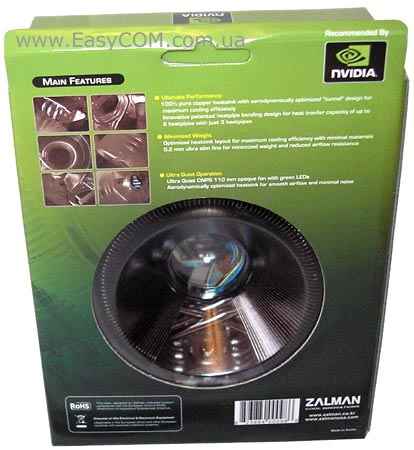

З обох сторін картонної коробки зроблені великі «вікна», через які можна поглянути на конструкцію кулера. З боків розміщена також специфікація ZALMAN CNPS9700 NT.

ZALMAN CNPS9700 NT

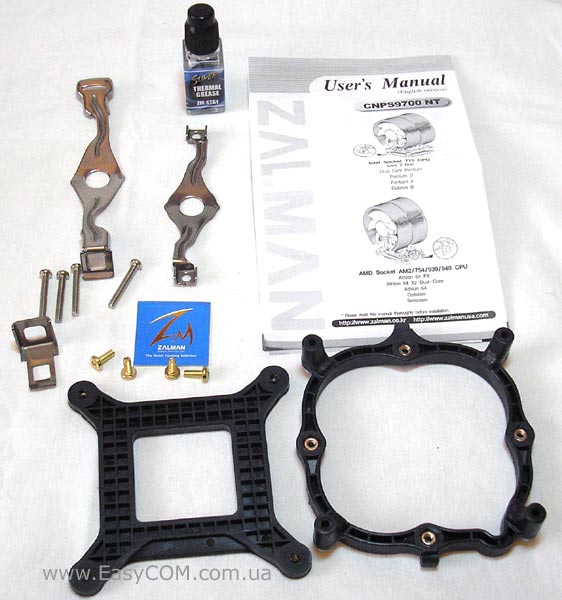

У комплект до кулеру ZALMAN CNPS9700 NT додається:

  • докладна інструкція з встановлення;
  • backplate і рамка для встановлення на LGA 775;
  • дві металеві кліпси;
  • чотири гвинти для рамки і чотири гвинти для кріплення кулера;
  • флакон з рідкою термопастою ZALMAN ZM-STG1;
  • наклейка з фірмовим логотипом.

ZALMAN CNPS9700 NT

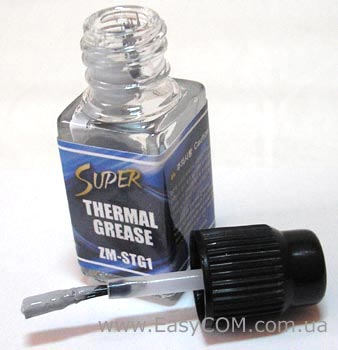

Термопасту ZALMAN ZM-STG1 передбачається наносити на поверхню за допомогою пензлика. Консистенція термоінтерфейсу є досить рідкою, щоправда не настільки, що б її можна було збовтати у флаконі, як того вимагає інструкція перед її використанням.

ZALMAN CNPS9700 NT

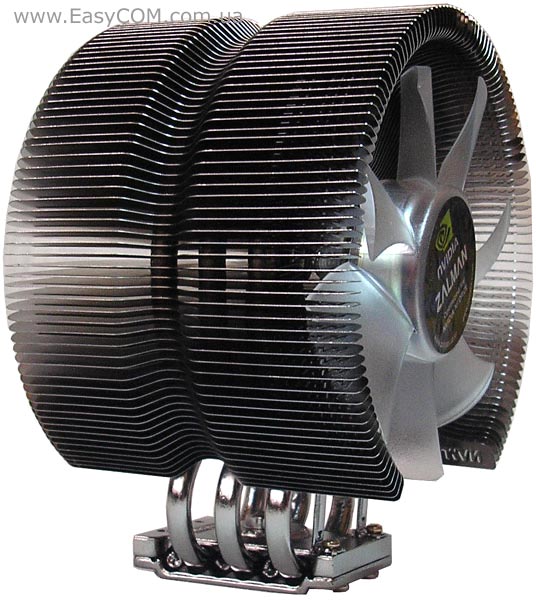

Найпоширенішою конструкцією серед процесорних систем охолодження на теплових трубках є баштовий тип, у якому пластини, що утворять основну площу розсіювання кулера, збираються в один пакет. Не можна сказати, що це дуже оригінальний підхід, але насправді «пакетна» конструкція дозволяє найбільше ефективно використовувати повітряний потік вентилятора, що у свою чергу зменшує необхідність створювати великий тиск повітря. Якщо ознайомитися з асортиментом компанії ZALMAN, то можна з'ясувати, що кулерів з баштовою конструкцією там немає зовсім. Напевно, корейська компанія строго дотримувалася принципу створення своєї оригінальної продукції, тому  конструкцію подібну ZALMAN CNPS9700 NT вже досить давно в народі називають «залманоподібний».

ZALMAN CNPS9700 NT

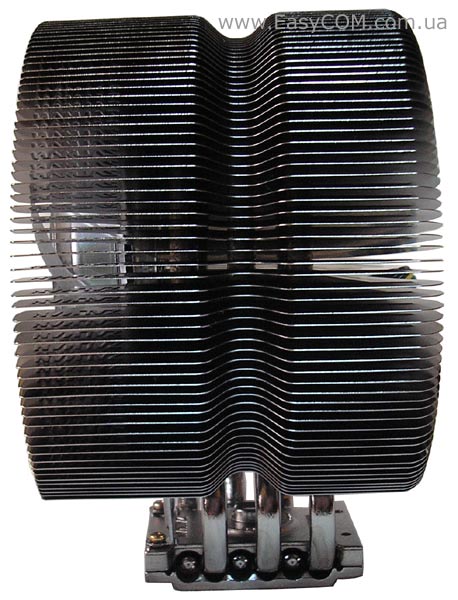

Засновано конструкцію на трьох 6 мм теплових трубках перекручених вісімкою. Вражаюча величина площі розсіювання в 5490 див2 утворена за рахунок мідних анодованих пластин товщиною 0,2 мм. Вага ZALMAN CNPS9700 NT також не мала - 764 грама.

ZALMAN CNPS9700 NT

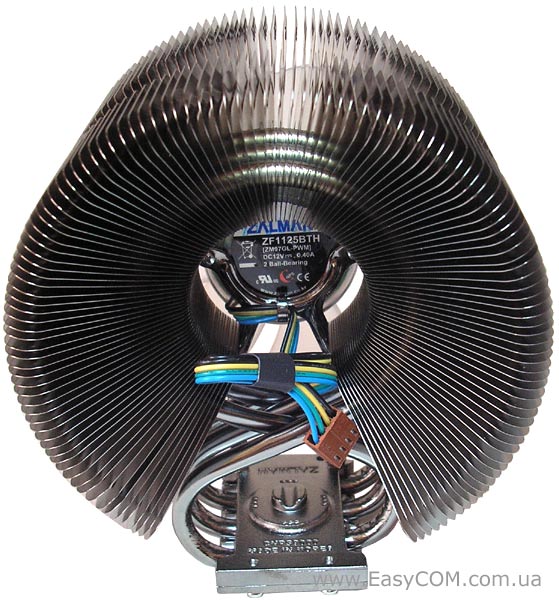

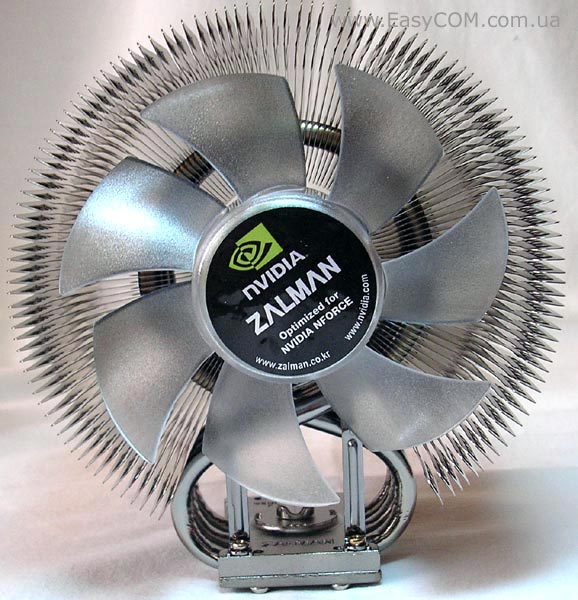

Охолоджується радіаторна маса крильчаткою розміром 110 мм та має сім лопатів. Максимальна швидкість обертання вентилятора становить 2800 об/хв, при цьому рівень видаваного шуму досягає 35 дБ. Ручним регулятором обертів, як ми вже відзначали, кулер, рекомендований NVIDIA, не комплектується. Замість нього користувачам пропонується застосовувати автоматичне керування швидкістю обертання, для чого ZALMAN CNPS9700 NT і був оснащений 4-контактним роз’ємом. Вентилятор заснований на двох шарикопідшипника, у специфікації також вказується мінімальна швидкість його обертання 1250 об/хв і відповідний їй рівень шуму - 19,5 дБ.

ZALMAN CNPS9700 NT

Ширина мідних пластин становить 90 мм, причому «внутрішня» поверхня пластин зроблена набагато меншою за розміром.

ZALMAN CNPS9700 NT

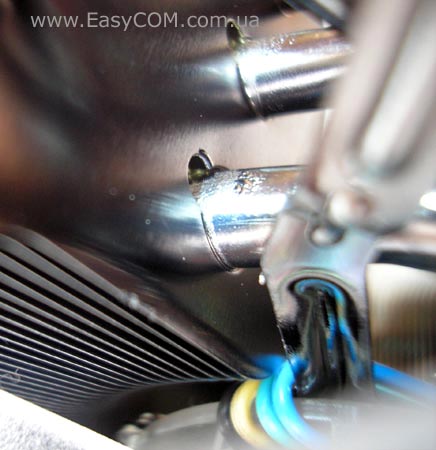

Між пластинами і тепловими трубками помітні виразні сліди припою.

ZALMAN CNPS9700 NT

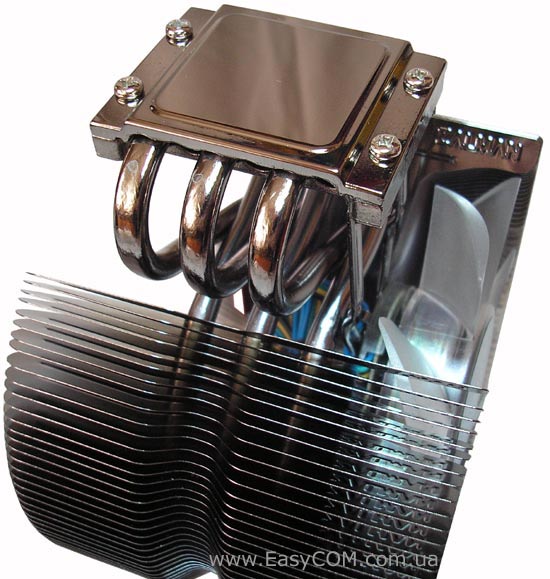

Основа кулера ZALMAN CNPS9700 NT складається з двох частин: нижня виконана з міді, а верхня з більш легкоплавкого металу. У нижній і верхній частині основи зроблені жолоби, що підвищують ступінь контакту між елементами.

ZALMAN CNPS9700 NT

Поверхня основи кулера ZALMAN CNPS9700 NT оброблена до дзеркального стану.

ZALMAN CNPS9700 NT

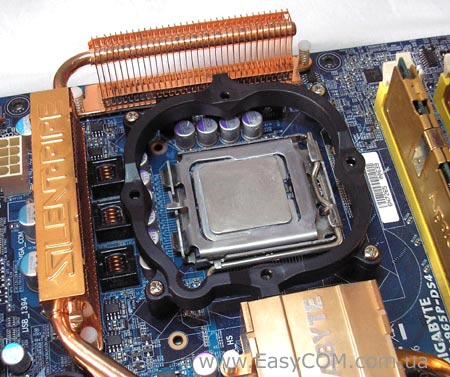

Для встановлення кулера ZALMAN CNPS9700 NT на платформи з процесорним роз’ємом LGA 775, спочатку потрібно буде зняти материнську плату і змонтувати на ній кріпильну рамку.

ZALMAN CNPS9700 NT

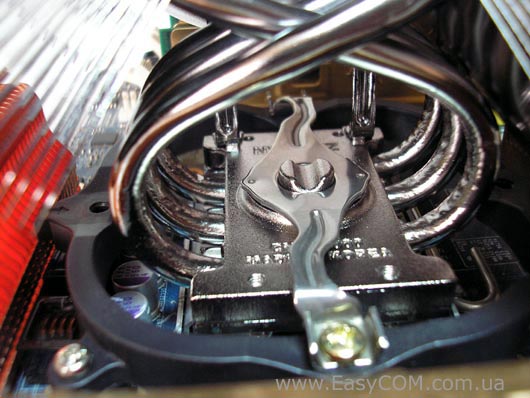

Після цього кулер передбачається притиснути до процесора металевою кліпсою, що фіксується з двох сторін невеликими гвинтами.

ZALMAN CNPS9700 NT

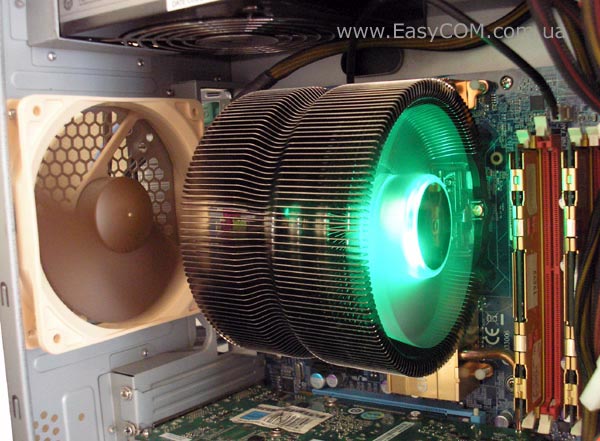

Для встановлення на платформи AMD виймати материнську плату вже не доведеться, притискна кліпса з вушками чіпляється прямо за стандартну процесорну рамку. Проблема з неправильним позиціонуванням на материнських платах з роз’ємомАМ2 була вирішена за рахунок вигнутої форми кліпси, що дозволяє просунути її між трубками з бічної сторони кулера і таким чином обернути ZALMAN CNPS9700 NT у корпусі як зручно, направляючи потік повітря вбік задньої панелі.
