Огляд гібридного кулера ZALMAN VF2000 LED

У сьогоднішньому огляді ми розглянемо та протестуємо новий гібридний кулер від корейської компанії Zalman. Термін «гібридний» у назві кулера означає те, що його можна встановлювати як на процесор, так і на відеокарту, що є дуже цікавою інновацією у світі комп'ютерних систем охолодження. Одразу ж відзначимо, що Zalman VF2000 LED є першим гібридним рішенням у лінійці кулерів цієї компанії. Чи вдалося інженерам створити ефективну систему охолодження здатну однаково добре «впоратися» із сучасними процесорами та відеокартами, які виділяють чимало тепла, ми сьогодні і спробуємо з'ясувати.

Технічні характеристики

Виробник і модель

Zalman VF2000 LED

Розміри кулера Д х Ш х В(вентилятора), мм

126 x 110 x 45
(92 x 92 x 15)

Матеріал радіатора та конструкція

Нікельована конструкція з алюмінієвих пластин на 4-х мідних теплових трубках діаметром 6 мм, що виходять з мідної основи

Кількість пластин радіатора

58

Товщина пластин радіатора, мм

0,3

Міжреберна відстань, мм

~1,3-1,4

Швидкість обертання вентилятора, об/хв

1400-2350 (±10%)

Повітряний потік, CFM

н/д

Рівень шуму, дБА

19,0-29,0 (±10)

Кількість і тип підшипників вентилятора

2, качения

Підтримувані CPU роз’єми

LGA 775, Socket AM2/AM2+

Можливість встановлення на відеокарти

AMD (ATI):

  • Radeon HD 4870 Series
  • Radeon HD 4850 Series
  • Radeon HD 4830 Series
  • Radeon HD 3870 Series
  • Radeon HD 3850 Series
  • Radeon HD 2600 XT (DDR4) Series
  • Radeon X1950 Series
  • Radeon X1900 Series
  • Radeon X1800 Series

NVIDIA:

  • Geforce 9800 GT Series
  • Geforce 9600 GT, GSO Series
  • Geforce 9500 GT, 9400 GT Series
  • Geforce 8800 GT, GS, GTS (G92) Series
  • Geforce 8600 GT, 8500 GT Series
  • Geforce 7950 Series (except GX2)
  • Geforce 7900, 7800, 7600 Series
  • Geforce 6800, 6600 Series (except 6600 AGP Series)
  • Quadro FX Series (except 4600, 4700X2, 5600 Series)

Повна маса, грам

290

Додатково (особливості)

регулятор обертання вентилятора, синє підсвічування, термопаста Zalman

Рекомендована вартість, доларів США

54,95

Сайт виробника

http://www.zalman.co.kr/

Все цены на Zalman VF2000 LED

Упаковка та комплектація

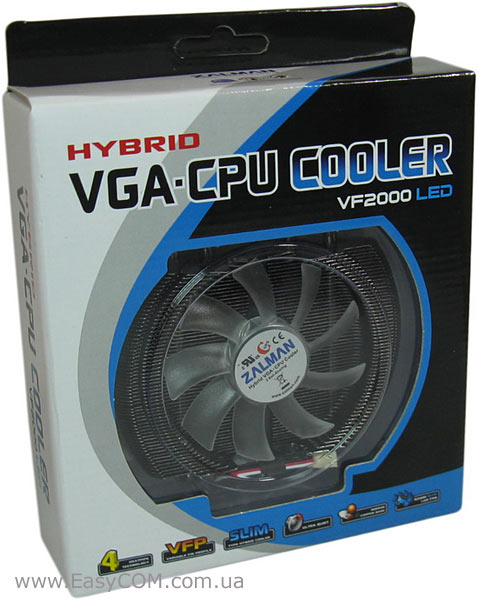

Кулер Zalman VF2000 LED поставляється в невеликій картонній коробці, що має два вирізи з лицьового та зворотного боку, крізь які можна побачити саму систему охолодження:

Zalman VF2000 LED

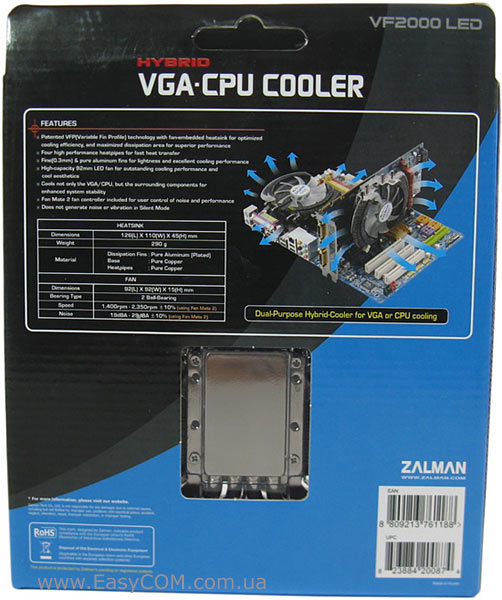

На упаковці наведені ключові особливості кулера, відзначені маленькими ярличками на лицьовій стороні, а також його специфікації, зведені в таблицю на звороті.

Zalman VF2000 LED

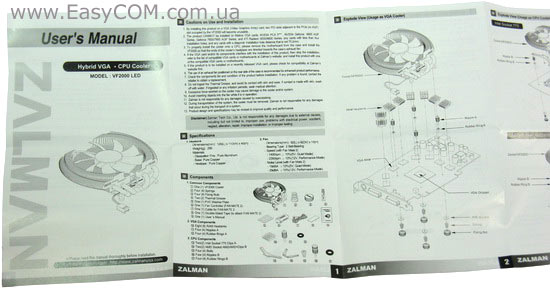

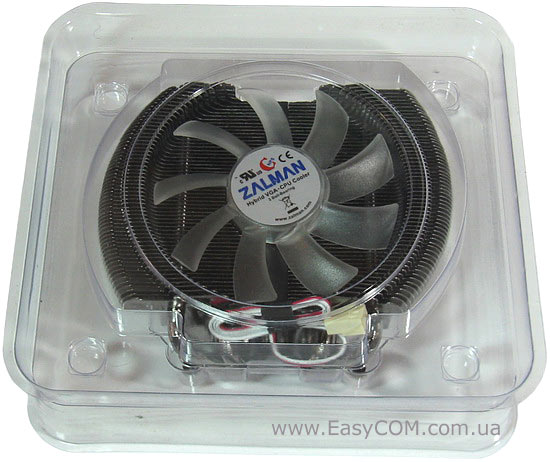

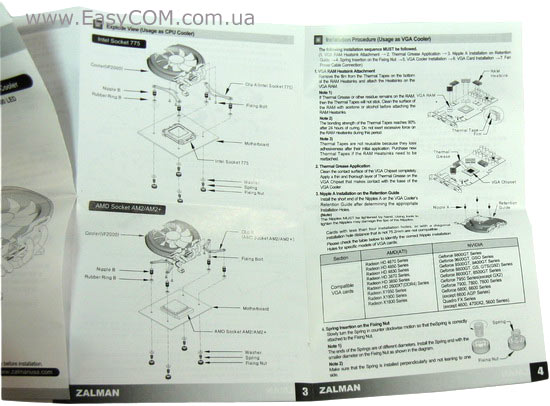

Далі розглянемо комплект поставки, у нього входять: сам кулер, запечатаний у міцну пластикову оболонку, комплект для встановлення на процесори, комплект для встановлення на відеокарти і комплект додаткових компонентів. Не забута і інструкція з встановлення кулера, у якій коротко, але досить зрозуміло, показані поетапне встановлення  та підключення кулера Zalman VF2000 LED на різні платформи.

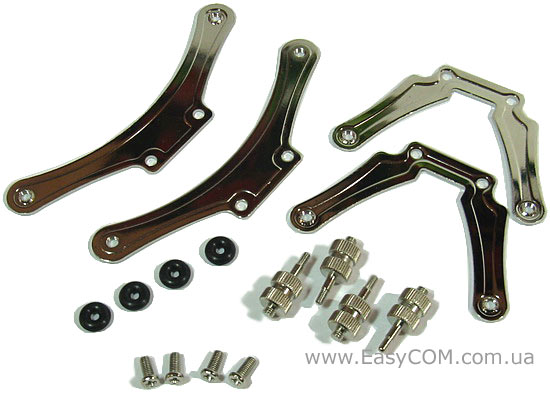

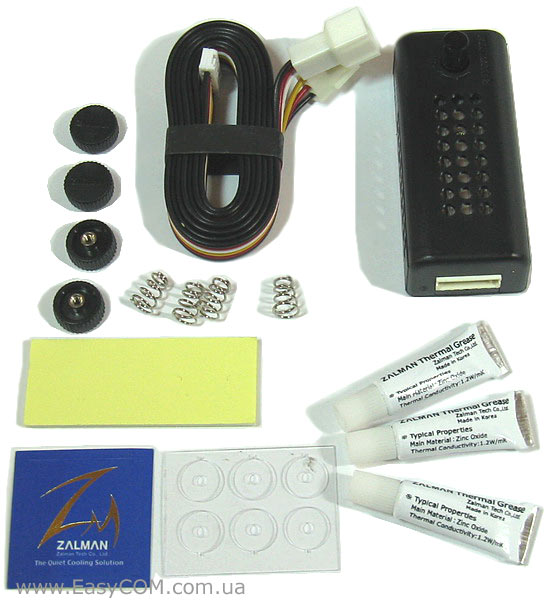

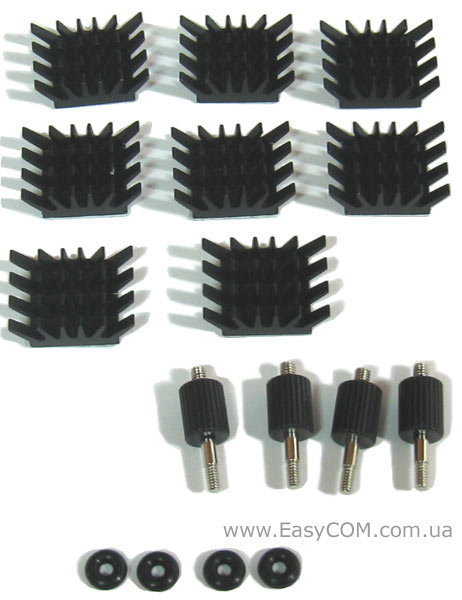

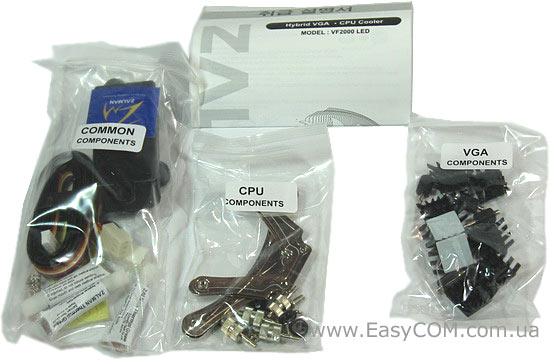

Тепер зупинимося на вмісті пакетиків. Сюди входять кріплення, гвинти та стійки для встановлення кулера на процесори, радіатори зі стійками та гумовими колечками для відеокарти, регулятор обертів FAN MATE 2 с довгим кабелем і двостороннім скотчем, а також три тюбики термопасти Zalman і наклейка з логотипом компанії-виробника

Конструкція

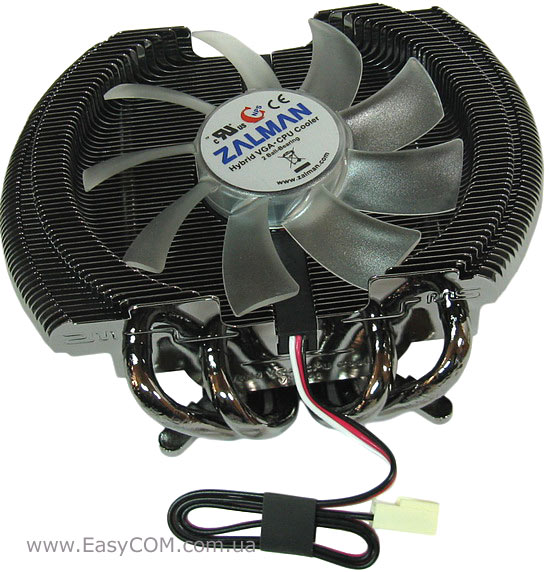

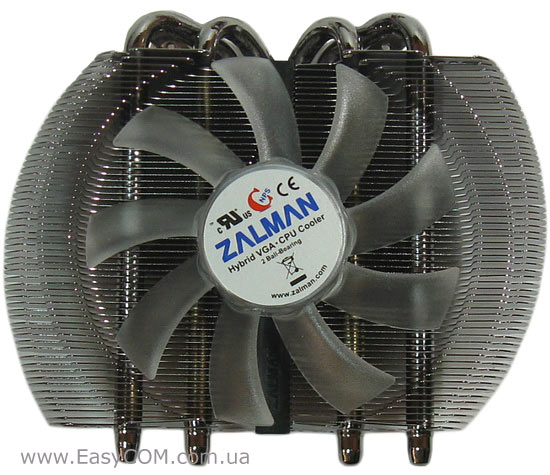

Довжина і ширина кулера становлять 126 і 110 мм, а висота всього 45 мм - це досить скромні показники для сучасних систем охолодження. На наш погляд, інженери компанії Zalman створюючи кулер VF2000 LED, ставили перед собою ціль розміщення кулера майже на будь-якій відеокарті. І безперечно їм це вдалося. Але чи вільно поміститься така «приосадкувата» система охолодження на материнських платах?

Zalman VF2000 LED

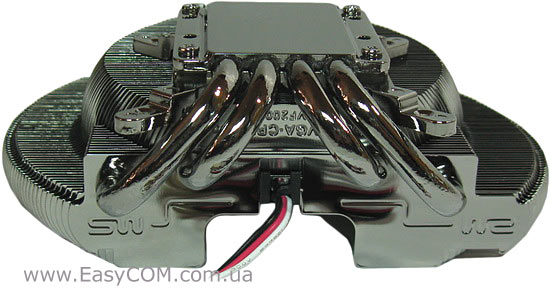

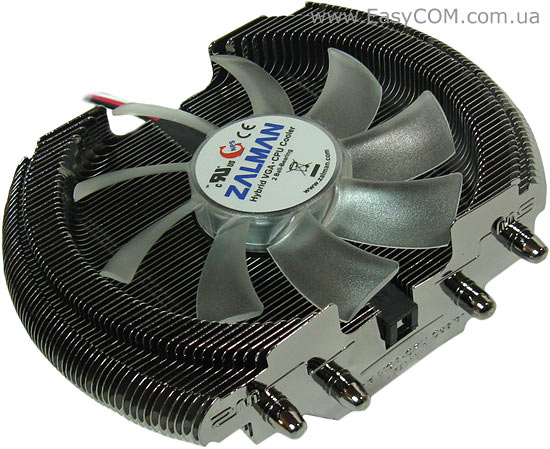

Радіатор кулера являє собою 58 алюмінієвих ребер, нанизаних на чотири мідні теплові трубки діаметром 6 мм. Трубки виходять з мідної основи кулера. Відзначимо також, що всі деталі радіатора системи охолодження нікельовані.

Zalman VF2000 LED

Як бачите, якість обробки поверхні трубок не викликають дорікань.

Zalman VF2000 LED

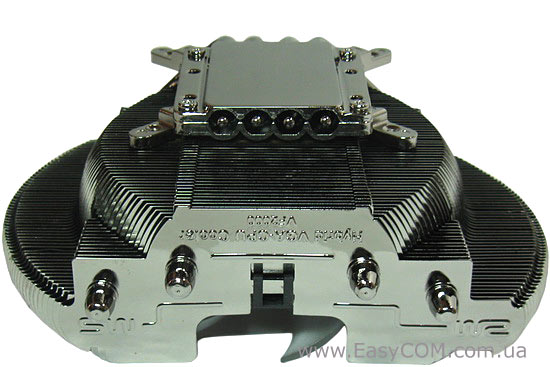

Радіатор вийшов досить добре продуваємий, тому що товщина його ребер, якщо вірити специфікаціям, дорівнює 0,3 мм, а міжреберна відстань близько 1,3 - 1,4 мм. Крім того, у радіаторі кулера інженери Zalman застосували нову технологію «VFP» (Variable Fin Profile), що являє собою всього лише змінну висоту ребер радіатора та призначена, як відзначають розробники, «для оптимізації руху повітряного потоку і зниження опору йому».

Zalman VF2000 LED

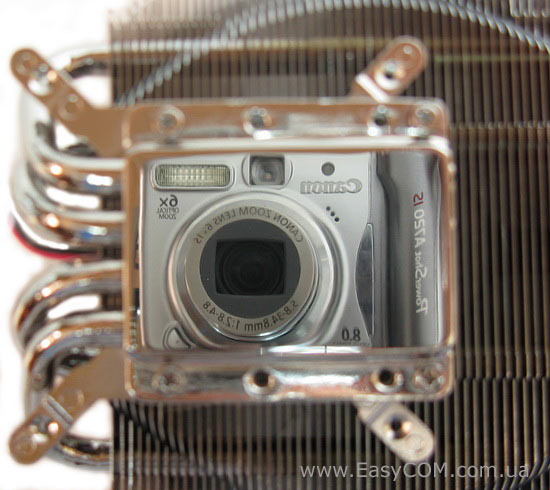

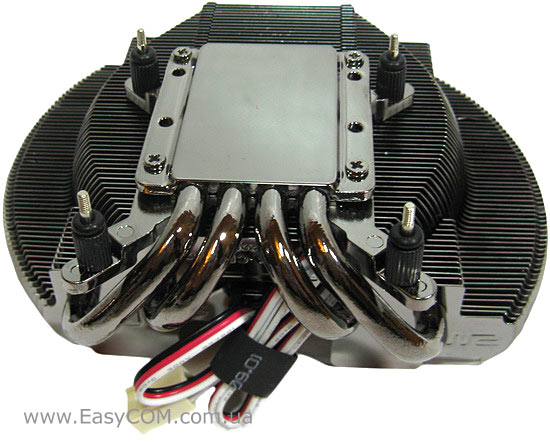

Зупинимося на основі кулера. Як ви, напевно, помітили, вона оброблена ідеально, а кріплення теплових трубок до мідної пластини основи здійснений методом їх укладання в попередньо підготовлені для цього жолобки. На наш погляд це ідеальне рішення розміщення трубок у основі, що без сумнівів позитивно впливає на ефективність відведення тепла. Ось тільки, нажаль, контакт поліпшений термоклеєм, а не припоєм.

Далі більш детально розглянемо вентилятор, яким укомплектований Zalman VF2000 LED. Цей вентилятор має типорозмір 92х15 мм, а його швидкість можна змінювати в діапазоні від 1400 до 2400 об/хв за допомогою наявного в комплекті регулятора. При цьому кулер створює шум рівнем від 19 до 29 дБа, що в цілому досить тихо, але на максимальних обертах точно не безшумно. Термін служби двох підшипників кочення вентилятора в технічних характеристиках не вказується.

Zalman VF2000 LED

Вага новинки становить всього 290 грамів, що також є досить скромним показником серед сучасних систем охолодження.

Тепер, розібравшись з оглядовою частиною статті, перейдемо до процедури встановлення.

Встановлення

В першу чергу розглянемо встановлення кулера на відеокарту, керуючись при цьому інструкцією, яку маємо в комплекті поставки, про що ми згадували раніше.

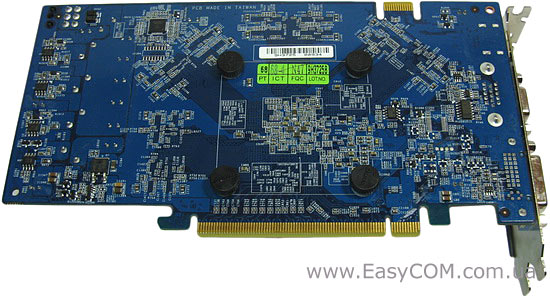

Сьогодні ми будемо перевіряти ефективність охолодження та можливість встановлення кулера Zalman VF2000 LED на відеокарті GIGABYTE GeForce 9800GT 1GB GDDR3 Silent Cell. Процедура встановлення кулера на відеокарту досить проста, проводиться шляхом вкручення в лапки кріплення стійок пружних  ручних гвинтів з великим пластиковим капелюшком.

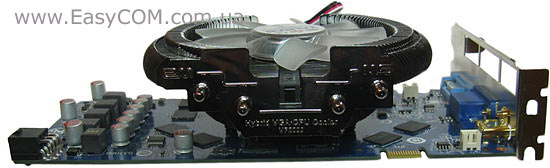

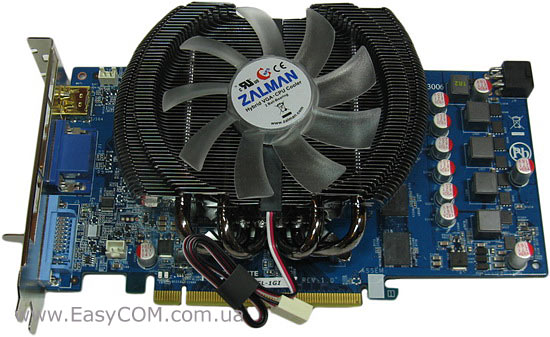

Після встановлення кулера, наша тестова відеокарта набула наступного вигляду:

На ракурсі зверху очікувано, що два сусідніх до відеокарти слота на материнській платі повинні бути вільними. Це ж зазначено і в інструкції з встановлення.

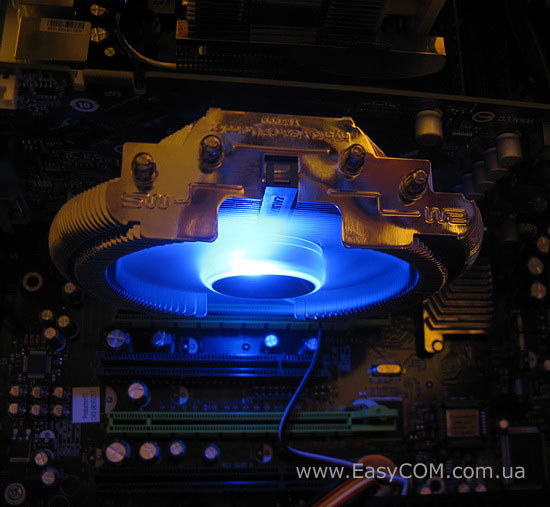

Синє підсвічування, використане у встановленій на відеокарту системі охолодження, виглядає досить тусклим, але це не завжди є мінусом, цілком імовірно дана обставина багатьом сподобається.

Далі розглянемо встановлення кулера Zalman VF2000 LED для охолодження процесорів. Дана система охолодження сумісна з материнськими платами під процесори AMD з роз’ємом Socket AM2 й AM2+, а також з материнськими платами для процесорів Intel LGA 775. Відсутність у сучасного кулера кріплення для LGA 1366 виглядає досить дивно. Можливо, воно обумовлене особливостями конструкції кулера.

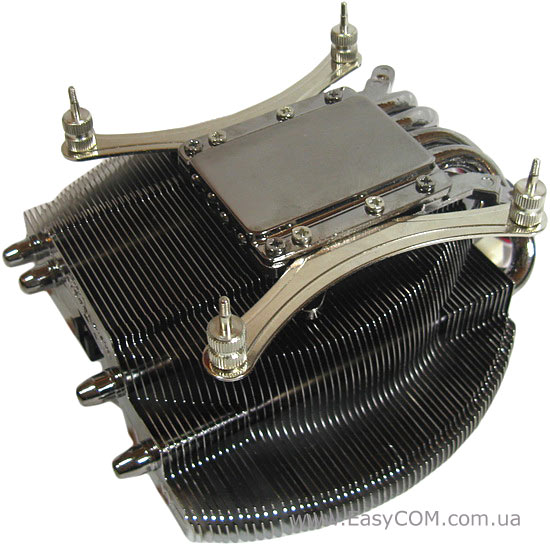

Кріплення для встановлення на процесорний роз’єм LGA 775 такого ж типу, як і для відеокарт, але з додатковими металевими рамками:

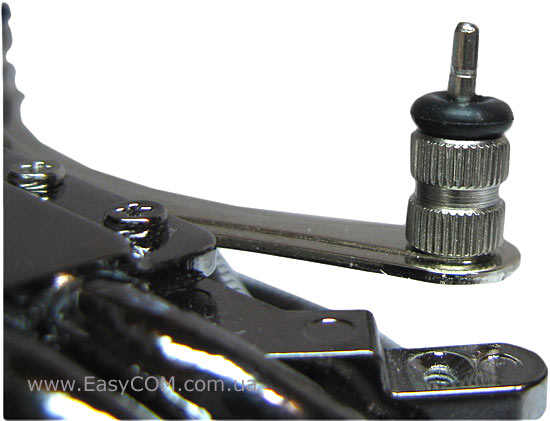

Проте, на жаль, через відсутність різьблення на одному з гвинтів, кулер як процесорне охолодження протестувати не вдалося, тому що три гвинти не забезпечували необхідну фіксацію та притиск.

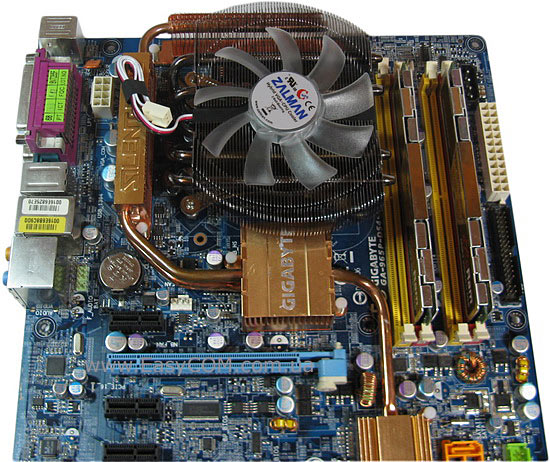

Незважаючи на те, що кулер має відносно невелику ширину, у деяких випадках він може не встановлюватися на процесор, що і відбулося на нашій материнській платі GIGABYTE GA-965P-DS4 з габаритною системою охолодження на MOSFET.

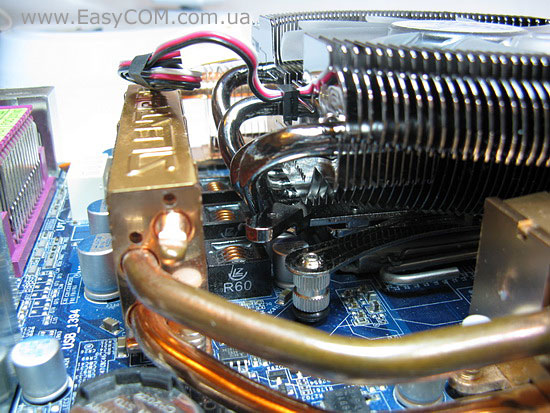

Причому основною проблемою є не пластини радіатора, а теплові трубки. Наприклад, на наведеному фото, основі кулера опуститися на процесор заважають теплові трубки, які впираються у конденсатори, встановлені поруч з процесорним роз’ємом.

Тому, щоб не потрапити в ситуацію подібну нашій, перед придбанням даного кулера ми радимо переконатися, що він сумісний чи несумісний з вашою материнською платою.

Тепер, розібравшись з встановленням даної системи охолодження, почнемо тестування.

При тестуванні використовувався наступний тестовий стенд:

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 12 МБ) @3,8 ГГц

Материнська плата

ZOTAC NForce 790i-Supreme (LGA775, nForce 790i Ultra SLI, DDR3, ATX)

Відеокарта

GIGABYTE GeForce 9800 GT 1GB GDDR3 Silent Cell

Кулер

Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)

Оперативна пам'ять

2x DDR3-1333 1024 MБ Transcend PC3-10600

Жорсткий диск

Hitachi Deskstar HDS721616PLA380 (160 ГБ, 16 МБ, SATA-300)

Блок живлення

CHIEFTEC CFT-850G-DF (850 Вт, 140+80 мм, 25 дБ)

Корпус

Spire SwordFin SP9007B (Full Tower) + Coolink SWiF 1202 (120x120x25, 53 CFM, 24 дБ)

Монітор

Samsung SyncMaster 757MB (DynaFlat, 2048x1536@60 Гц, MPR II, TCO'99)

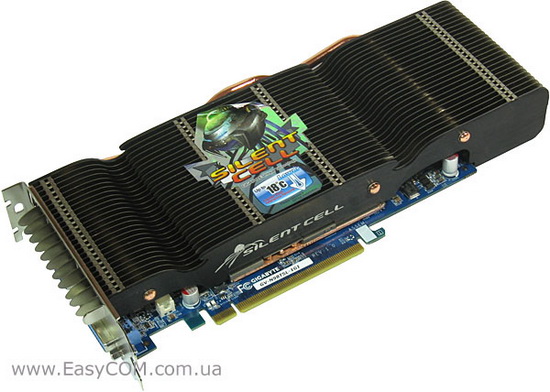

Для тестування використовувалася відеокарта GIGABYTE GeForce 9800 GT 1GB GDDR3 Silent Cell з фірмовою системою охолодження Silent Cell.

Саме дану систему охолодження ми і вибрали як основного суперника кулеру Zalman VF2000 LED. Також у список «суперників» був включений пасивний кулер SilenX iXtrema IXG-80HA2. Обидві ці системи були протестовані в повністю пасивному режимі, а також у режимі з додатковим охолодженням за допомогою VIZO Propeller на мінімальних і максимальних обертах вентиляторів. Також не могли ми не включити в тестування парочку активних кулерів – це ZALMAN VF830, передустановлений на GIGABYTE GeForce 9800 GT, і добре нам знайомий VGA-кулер Coolink GFXChilla.

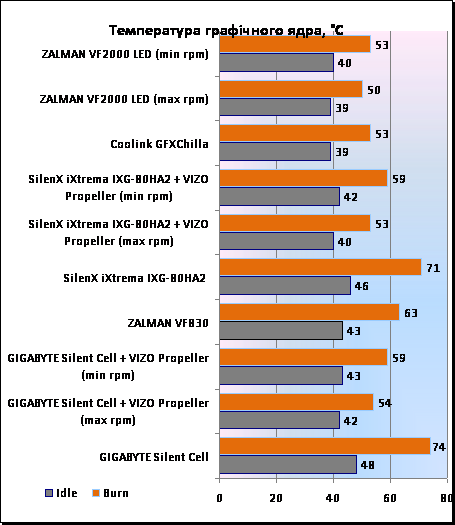

Результати тестування виглядають ось так:

Як бачите, навіть при мінімальних обертах вентилятора, Zalman VF2000 LED працює ефективніше, ніж система охолодження Silent Cell і пасивний кулер SilenX iXtrema IXG-80HA2 без передустановлених у систему вентиляторів VIZO  Propeller. Однак не вдалося їм «обігнати» Zalman VF2000 LED і з встановленими вентиляторами, що працюють на максимальних обертах, що дійсно не може не радувати. Не ефективніше виявився і «брат» ZALMAN VF830, а ось кулеру Coolink GFXChilla вдалося майже на рівних «боротися» з Zalman VF2000 LED, однак останній однаково виявився на декілька градусів ефективніше.

Також під час тестування ми вимірювали видаваний кулером рівень шуму на мінімальних і максимальних обертах вентилятора. На мінімальній швидкості обертання 1400 об/хв кулер працює дуже тихо, чи інакше кажучи, майже безшумно, а при максимальній швидкості обертання - 2400 об/хв робота кулера вже відчувалася, але, не порушувала комфорт і поблизу системи.
