Огляд кулера Thermaltake Ruby Orb

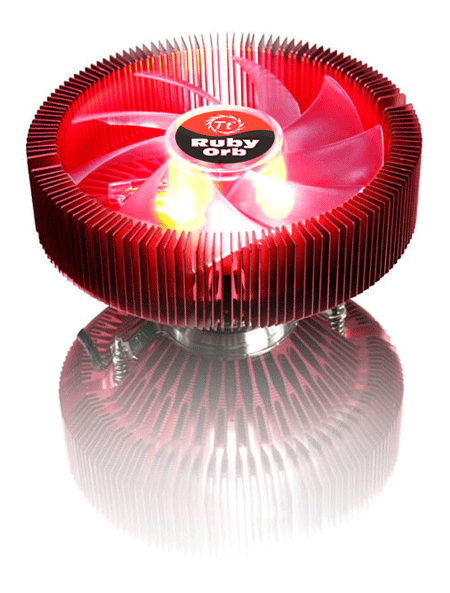

В цьому огляді ми протестуємо кулер компанії Thermaltake Ruby Orb, що був випущений вже досить давно для заміни кулера з мідною серцевиною Blue Orb II, успадкувавши від нього запатентовану технологію розгалуження ребер. Кулер Thermaltake Ruby Orb має типовий, що рідко зараз зустрічається, радіальний дизайн і привертає до себе увагу гарним і помітним рубіновим кольором, який вдало сполучається з червоним підсвічуванням вентилятора. Заздалегідь попередимо, що гарний моддінговий дизайн це не єдина позитивна якість кулера Thermaltake Ruby Orb, як може здатися з першого погляду. Він має немало позитивних якостей, про які ми розповімо в цьому огляді.

Thermaltake Ruby Orb

Повна специфікація:

Модель

Thermaltake Ruby Orb

Підтримка процесорних роз’ємів

 LGA 775, Socket 754/939/AM2

Підтримка процесорів

Intel Core 2 Exterme, Intel Core 2 Duo, Intel Pentium Extreme Edition, Intel Pentium D, Intel Pentium 4, Intel Celeron D, AMD Athlon 64 X2, AMD Athlon 64 FX, AMD Athlon 64, AMD Sempron

Матеріал радіатора

Алюміній

Розміри радіатора, мм

140 x 140 x 73,3

Розміри вентилятора, мм

120x24,3

Номінальна напруга, В

12

Стартова напруга, В

7

Споживана потужність, Вт

3

Швидкість обертання, об/хв

1700±10%

Потік повітря, CFM

77,85

Тиск повітря, мм2O

1,80

Рівень шуму, дБ

17

Роз’єм живлення

3-контактний

Ресурс, годин

30 000

Термоінтерфейс

у пакетику

Вага, г

545

Сайт виробника

http://www.thermaltake.com/

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

Thermaltake Ruby Orb

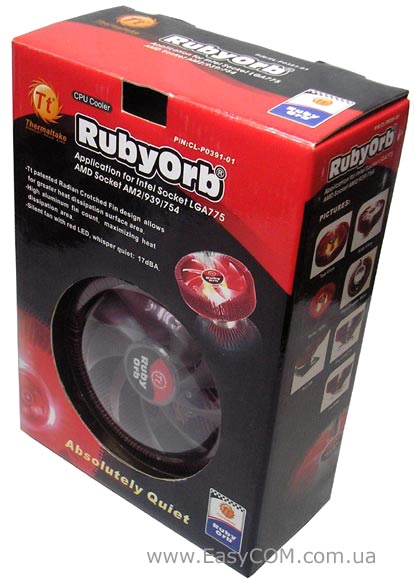

Кулер Thermaltake Ruby Orb, як і більшість продуктів компанії Thermaltake поставляється в гарній фірмовій червоно-чорного кольору упаковці, що виділяється. Картонна коробка має великий круглий виріз на лицьовій стороні, через який бачимо всю верхню сторону кулера, що запакований в прозорий пластиковий чохол. З боків на картонній коробці наведені специфікація і декілька зображень цього кулера з різних сторін, згідно яким можна легко уявити конструкцію і зовнішній вигляд Ruby Orb.

Thermaltake Ruby Orb

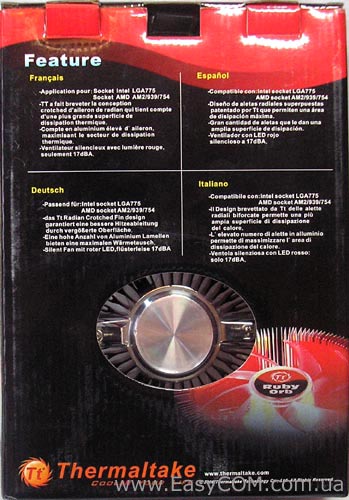

На звороті коробки, також зроблений овальний виріз, щоб споживачі мали змогу побачити дуже якісно оброблену основу кулера Thermaltake.

Thermaltake Ruby Orb

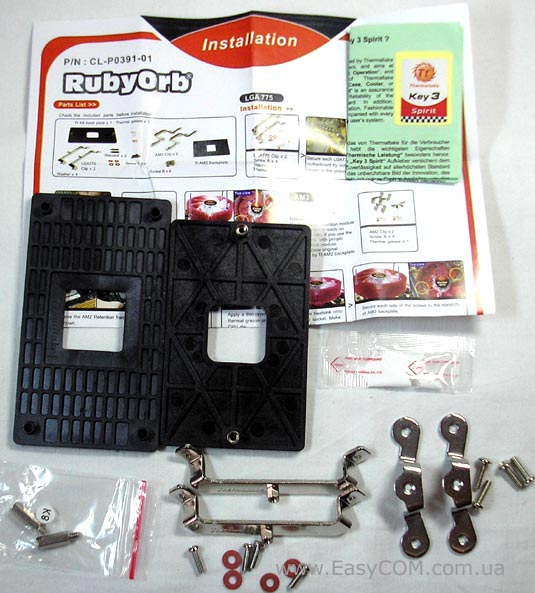

В комплект до кулеру Thermaltake Ruby Orb додається:

  • невелика інструкція з встановлення;
  • backtape для платформ з процесорним роз’ємом AM2;
  • backtape для платформ AMD K8;
  • дві металеві рамки з чотирма гвинтами і прокладками для встановлення кулера на LGA 775;
  • дві металеві рамки з чотирма гвинтами для встановлення кулера на AM2;
  • дві металеві опори для встановлення на AMD K8;
  • пакетик з термопастою.

Thermaltake Ruby Orb

Кулер Thermaltake Ruby Orb має радіальну конструкцію радіатора, згідно якої алюмінієві ребра розходяться у вигляді вієру від основи. Велика 120 мм крильчатка вентилятора розміщається по центру конструкції і повністю вписується у габарити радіатора.

Thermaltake Ruby Orb

Для додання моддінговості кулеру Ruby Orb, його алюмінієві ребра були пофарбовані в рубіновий колір. Звичайно зрозуміло, що кулер Thermaltake Ruby Orb сприймався б зовсім буденно, якби радіатор мав простий білий алюмінієвий колір, а таке фарбування явно виділяє кулер.

Thermaltake Ruby Orb

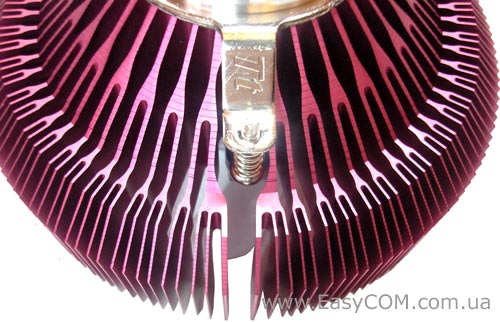

Як ми вже відзначали, при розробці конструкції кулера Thermaltake Ruby Orb виробник використовував свій випробуваний прийом розгалуження ребер, завдяки якому вийшло збільшити площу розсіювання радіатора. Ребро, що відходить від основи, роздвоюється двічі, і в результаті загальне число ребер у крайній частині досягає 140.

Thermaltake Ruby Orb

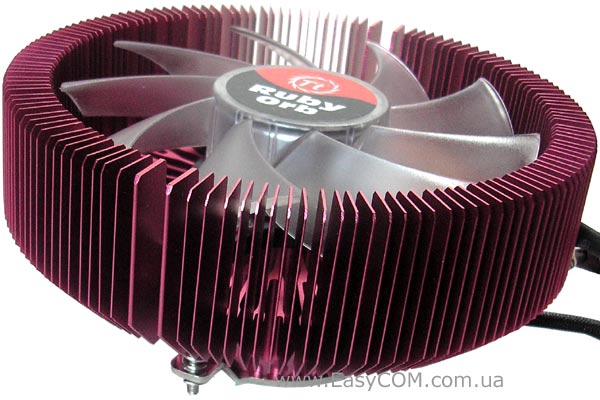

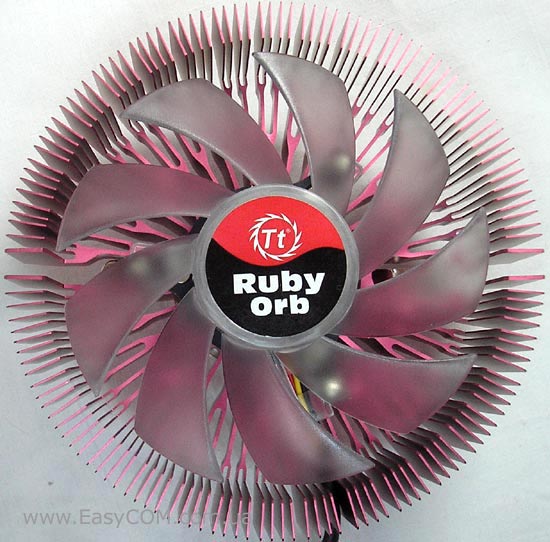

Радіатор кулера охолоджується 120 мм вентилятором, крильчатка якого має дев'ять лопатів і зроблена з прозорого пластику. По-центру вентилятора вбудовані світлодіоди, які підсвітлюють вентилятор червоним кольором. На крильчатку зверху наклеєна червоно-чорна емблема компанії. Максимальна швидкість обертання вентилятора становить 1700±10% об/хв і по специфікації на цій швидкості він створює досить великий потік повітря 77,85 CFM при відносно низькому рівні шуму в 17 дБ.

Thermaltake Ruby Orb

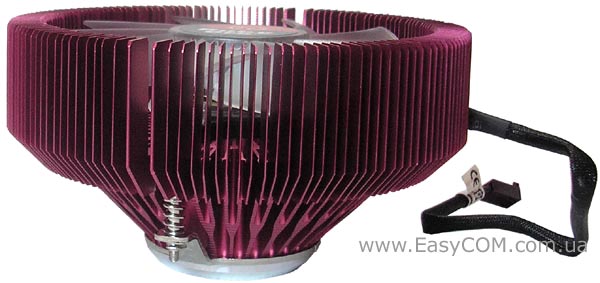

Вентилятор має 3-контактний роз’єм живлення, що каже про те, що він не підтримує PWM живлення, проте його проводи завбачливо заховані в захисний чохол. Якщо порівнювати конструкцію Thermaltake Ruby Orb з кулерами на теплових трубках, у яких вентилятори нагнітають потік повітря донизу, маються на увазі моделі подібні Thermaltake BigTyp 120 VX або ASUS Triton 75, то можна відзначити, що вентилятор на Ruby Orb розташований помітно нижче. Якщо на кулері Ruby Orb вентилятор приблизно знаходиться на відстані 50 мм від основи, то на наведених для порівняння моделях ця відстань буде становити 90-100 мм, що фактично в два рази більше. Звідси можна зробити висновок, що при використанні кулера Thermaltake Ruby Orb стабілізатор живлення, що знаходиться біля процесорного роз’єму буде отримувати більш якісне охолодження. Хоча, безумовно, є й інші моделі кулерів на теплових трубках, які становлять більшу конкуренцію в цьому напрямку. Наприклад, нова систем охолодження компанії Thermaltake модель Max Orb, яка теж, сподіваємося, потрапить на тестування. На ній вентилятор розташований вже трохи нижче приблизно на відстані 70 мм, і крім того, встановлена модель має трохи більшу швидкість обертання і відповідно створює більший повітряний потік.

Thermaltake Ruby Orb

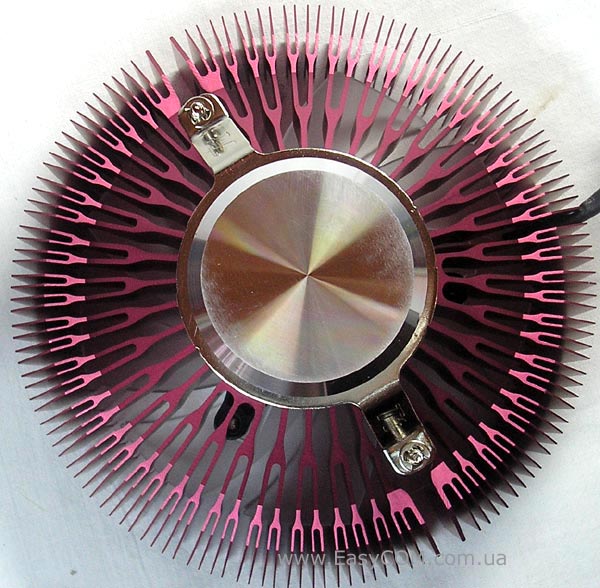

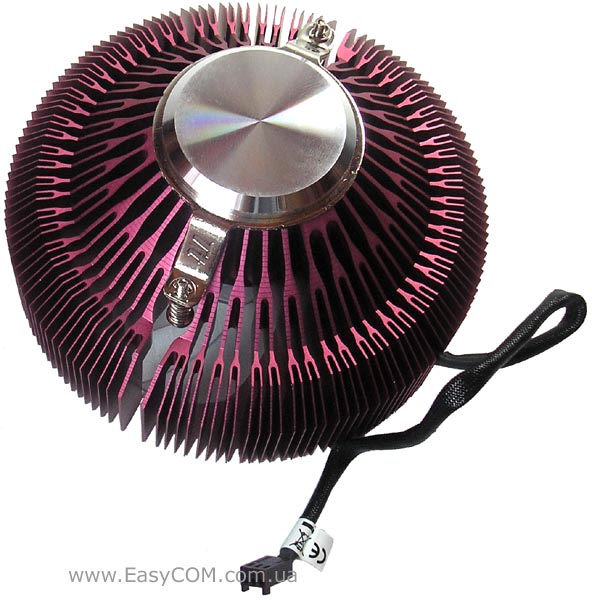

Між ребрами радіатора в центральній частині кулера Thermaltake Ruby Orb присутні досить великі зазори, при цьому самі ребра не здаються дуже товстими. Основа кулера має форму кола, до нього приєднаний основний кріпильний елемент кулера, у вигляді двох гвинтів і металевої кліпси, за допомогою якої радіатор притискається до основи. Вага радіатора становить 545 г., і якщо враховувати не дуже велику його висоту, то в принципі, кулер з такою вагою можна було б кріпити за допомогою звичайного кріплення, що використовується для «боксових» систем охолодження. Але низька і досить широка форма радіатора, у деяких випадках унеможливлює використання звичайних засобів кріплення. Тому кулер утримується за рахунок гвинтів на металевій рамці, а в місці над гвинтами радіатор має вирізи, у які можна легко просмикнути викрутку.

Thermaltake Ruby Orb

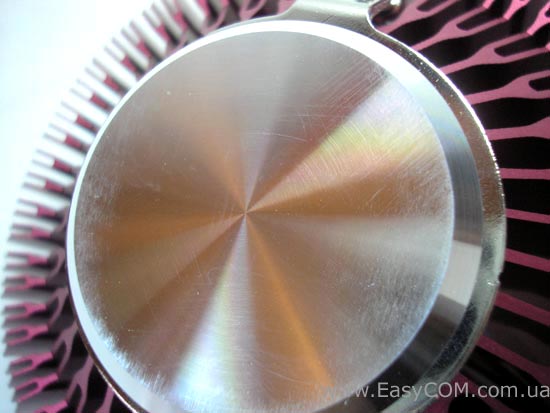

Основа кулера Thermaltake Ruby Orb досить якісно оброблена.

Thermaltake Ruby Orb

Thermaltake Ruby Orb

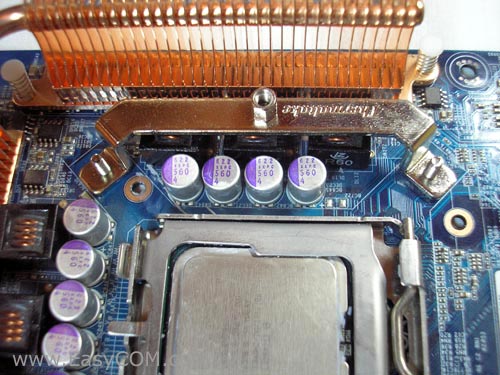

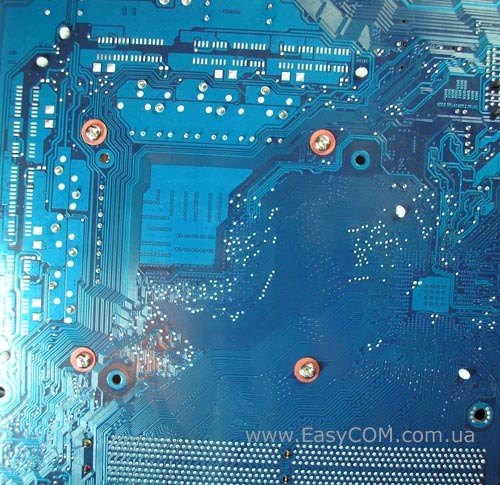

До материнських плат з процесорним роз’ємом LGA 775 кулер Thermaltake Ruby Orb кріпиться без додаткової backtape. Металеві рамки триматися тільки за рахунок гвинтів, під якими зі зворотного боку материнської плати передбачається підкласти діелектричні прокладки. На жаль, прокладок в комплекті було всього чотири, тому перестрахуватися і підкласти їх між металевою рамкою і материнською платою, на якій в цьому місці під лаком проходять «доріжки», можливості не буде.

Thermaltake Ruby Orb

На платформах з процесорним роз’ємом AM2 подібні металеві рамки кріпляться вже за допомогою backtape. Процес встановлення рамок кріплення вимагає зняття материнської плати, що займає якийсь час. А вже власне кулер встановити на материнській платі досить просто, бо радіатор не дуже високий і пружні гвинти, якими притискається радіатор, прикручуються досить легко та швидко.

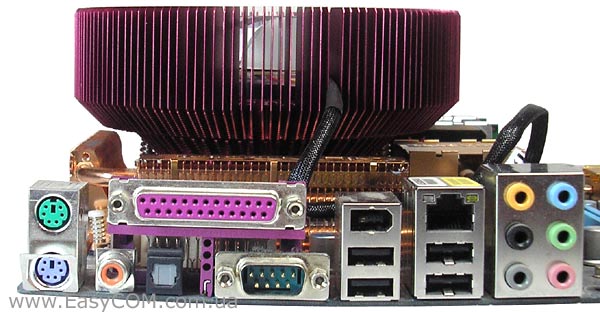

Форма і профіль кулера Ruby Orb розраховані таким чином, щоб його можна було встановити на материнські плати з великими системами охолодження чіпсетів і стабілізатора живлення процесора. Тому він зроблений досить вузьким у нижній частині.

Під час тестування ми виявили невеликий недолік у кулера Thermaltake Ruby Orb - незакріплений вигнутий кабель живлення, прагнучи випрямитися, може піднятися, як видно на фото, і випадково потрапити в область обертання крильчатки вентилятора.

Thermaltake Ruby Orb

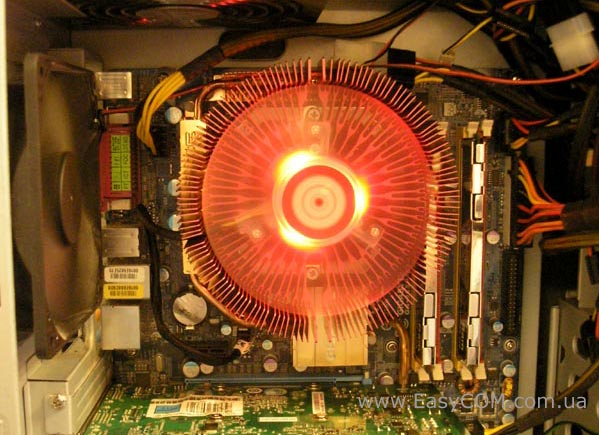

Як видно на фото, широкий кулер накриває досить велику область навколо процесорного роз’єму, і тому досить потужний його 120 мм вентилятор буде забезпечувати гарний рівень вентилювання системи охолодження материнської плати, що встановлена на північному мосту і стабілізаторі живлення, а також частково зможе охолоджувати і модулі пам'яті.

Стосовно зовнішнього вигляду, то ви самі бачите, що кулер Thermaltake Ruby Orb не тільки під час роботи набирає привабливості. Підсвічування на вентиляторі помірне, тому просто додає прозорій крильчатці червоний відтінок, що досить вдало гармоніює з рубіновим кольором радіатора.
