Огляд і тестування процесорної системи охолодження Thermaltake Riing Silent 12 Red

За останні місяці ми встигли порадувати вас оглядами двовентиляторних СВО, різноманітних термопаст і високопродуктивних повітряних охолоджувачів. Насправді, до нас на тестування нечасто надходять охолоджувачі середнього цінового діапазону, які зараз особливо затребувані серед власників процесорів Intel Skylake, що бажають збільшити частоту своїх CPU (в тому числі й «забороненим» методом підвищення значення BCLK). Але тепер саме той випадок.

Thermaltake Riing Silent 12 Red

Моделі лінійки Thermaltake Riing Silent 12 розраховані на відведення до 150 Вт тепла. При цьому вони обіцяють не потривожити власника високим рівнем шуму навіть на максимальній частоті обертання. Дані рішення оснащуються пропелером з LED-підсвічуванням червоного або синього кольору, а вартість такого кулера за кордоном становить близько $40. Для відведення вже 170 Вт теплової потужності в асортименті виробника знайдеться пара дещо габаритніших рішень Thermaltake Riing Silent 12 Pro. Вони обійдуться покупцеві в $60, але при цьому також можуть похвалитися приємним світінням і не заважатимуть встановленню високих модулів пам'яті. З ними, сподіваємося, ми матимемо можливість познайомитися ближче, а поки зустрічайте доступніший «червоний» процесорний охолоджувач Thermaltake Riing Silent 12 Red, вивченню можливостей якого й присвячений поточний матеріал.

Специфікація

Виробник і модель

Thermaltake Riing Silent 12 Red
(CL-P022-AL12RE-A)

Підтримка процесорних роз'ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Потужність розсіювання, Вт

150

Теплові трубки

Матеріал

Нікельована мідь

Кількість

4

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

48

Товщина, мм

0,4

Відстань між пластинами, мм

1,8

Розміри основи, мм

38 х 35

Термоінтерфейс

Термопаста в шприці

Кількість вентиляторів

1

Модель

Thermaltake TT-1225 (A1225L12S)

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

LED-підсвічування

Червоне

Тип підшипників

Гідравлічні

Час напрацювання на відмову, годин

40 000

Номінальна напруга живлення вентилятора, В

12

Стартова напруга, В

9

Струм живлення, А

0,21

Споживана потужність, Вт

2,52

Швидкість обертання вентилятора, об/хв (з LNC)

500 – 1400 (300 – 700)

Рівень шуму, дБ (з LNC)

19 (12)

Повітряний потік, м3/год (CFM)

90,1 (53)

Статичний тиск, мм вод. ст.

1,23

Роз'єм живлення

4-контактний

Довжина кабелю, см

31

Розміри вентилятора, мм

120 x 120 x 25

Розміри охолоджувача, мм

159 x 140 x 74

Вага, г

825

Сайт виробника

Thermaltake

Сторінка продукту

Упаковка і комплектація

Thermaltake Riing Silent 12 Red

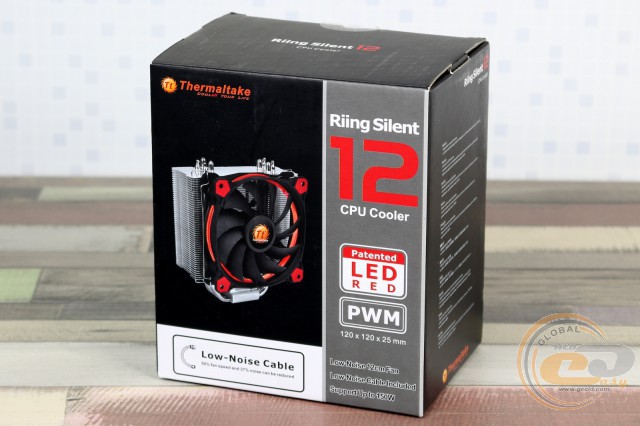

Коробка кулера Thermaltake Riing Silent 12 Red виконана в характерних для самого пристрою кольорах і добре виконує як захисну, так й інформаційну функції. На її боковинах знаходиться список відмінних рис пристрою, таблиця специфікації й перелік платформ, що підтримуються, згідно з яким кулер можна встановити на будь-яку сучасну системну плату.

Thermaltake Riing Silent 12 Red

Thermaltake Riing Silent 12 Red

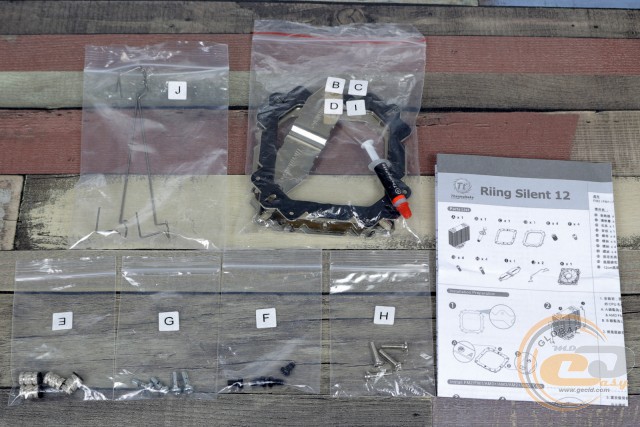

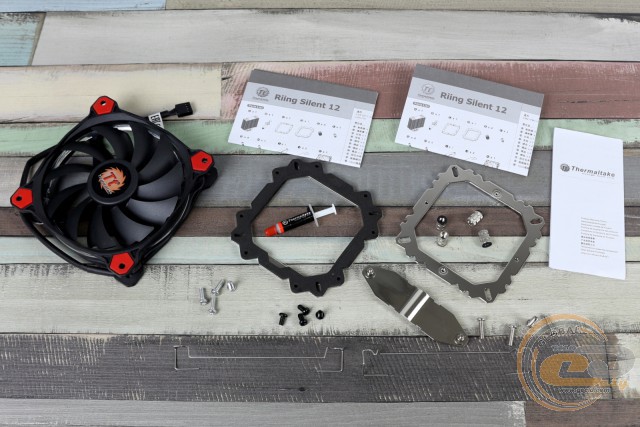

Всередині упаковки можна виявити низку комплектних елементів, які дбайливо розкладені в окремі пакетики з літерними позначеннями, що дозволить запобігти плутанині з гвинтами різної довжини. Отже, в коробці можна знайти:

  • універсальне металеве кріплення для різних платформ;
  • притискну пластину зі встановленими на ній гвинтами;
  • набір стійок і гвинтів;
  • термопасту в шприці;
  • керівництво зі встановлення.

До складу самого кулера входить радіатор, один вентилятор і пара скоб для його кріплення. Також у комплекті повинен йти LNC (Low-Noise Cable, тобто кабель для зниження рівня звуку), але в нашому випадку такого не було. Цілком ймовірно, що наші колеги з іншого видання, які раніше тестували даний екземпляр, забули покласти цей елемент назад до коробки.

Зовнішній вигляд і конструкція

Thermaltake Riing Silent 12 Red

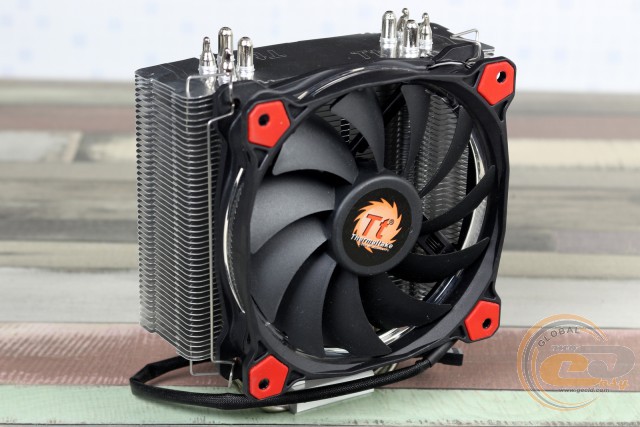

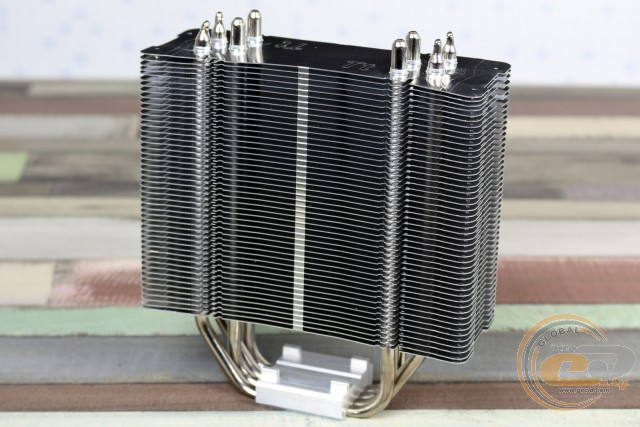

Радіатор Thermaltake Riing Silent 12 Red це баштове рішення з розмірами 159 x 140 x 49 мм. З такою висотою він поміститься в більшість комп'ютерних корпусів, але перед покупкою все ж краще переконатися, що й ваш системний блок входить в їх число. А мала ширина кулера повинна посприяти гарній сумісності з навколопроцесорними радіаторами та модулями ОЗП.

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

Конструкція охолоджувача має чотири 6-мм теплові трубки, на які в свою чергу нанизано 48 алюмінієвих пластин товщиною 0,4 мм. Середня відстань між ними становить близько 1,8 мм.

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

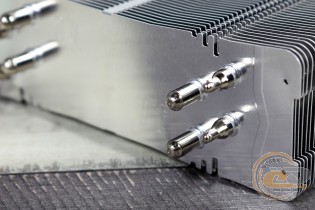

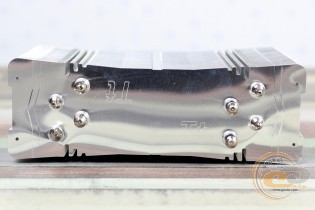

Самі трубки розташовані в шаховому порядку, що сприяє рівномірнішому поширенню тепла по радіатору.

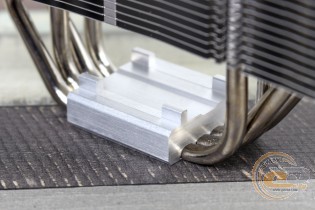

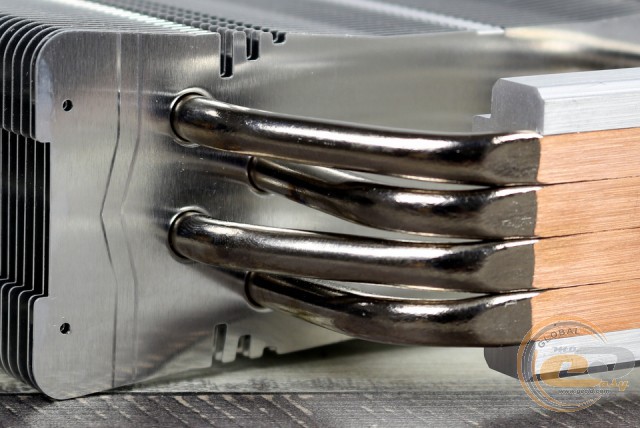

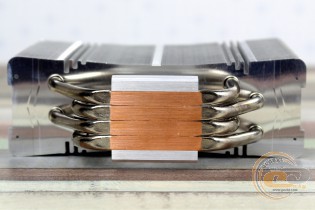

Загалом застосований радіатор дуже нагадує такий у рішенні Thermaltake NiC F4, аж до виїмок на пластинах і фірмових позначень «Tt». Але є між ними й певні відмінності: нова модель отримала на 4 мм більшу висоту й згладжені кути пластин, а трубки біля основи забезпечують майже суцільну мідну поверхню з мінімальними зазорами.

Thermaltake Riing Silent 12 Red

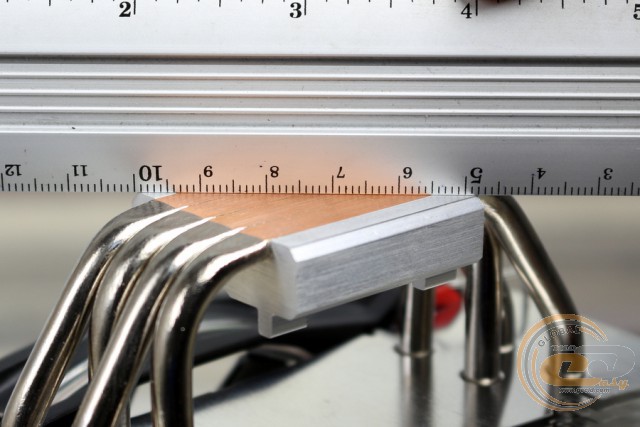

До того ж вона рівна, що гарантує рівномірний контакт основи по всій площі теплорозподільної кришки процесора.

Thermaltake Riing Silent 12 Red

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

Нікельоване покриття додає охолоджувачу цілісний вигляд, а також оберігає його елементи від окислення. Кріплення пластин до трубок і алюмінієвої частини основи здійснюється без використання припою, що цілком логічно, враховуючи клас пристрою та прямий контакт трубок з кришкою CPU.

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

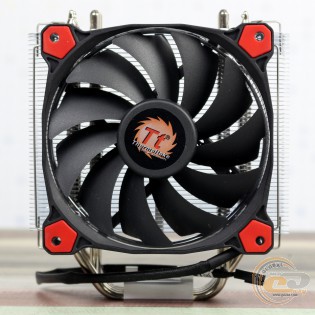

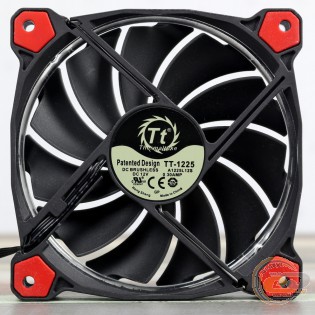

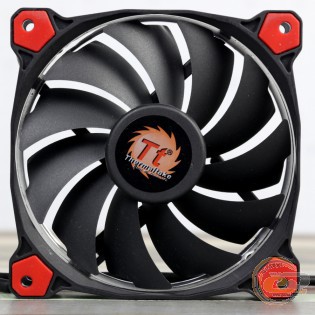

Кулер Thermaltake Riing Silent 12 Red укомплектований 120-мм вентилятором з позначенням «TT-1225» (A1225L12S), виробником якого є компанія Hong Sheng. Увагу приковує використання одинадцяти лопатей, що має забезпечити оптимальний баланс між ефективністю і рівнем шуму. Додаткова оптимізація охолодження досягається за допомогою спеціального виступу з внутрішньої сторони рамки вентилятора, що дозволяє направити частину повітряного потоку ближче до середини пропелера. Таким чином запобігається частковий його відтік по краях і зводяться до мінімуму аеродинамічні шуми.

В основі пропелера використовується тихий і якісний гідравлічний підшипник. Спеціальні сальники в складі його конструкції перешкоджають витоку рідини для змащення, що позитивно відіб'ється на терміні служби. Швидкість обертання пропелера регулюється в межах від 500 до 1400 об/хв за допомогою ШІМ-методу. Настільки низькі значення дозволяють говорити й про низький рівень створеного шуму, який, як запевняють виробника, не повинен перевищувати позначку 19 дБ.

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

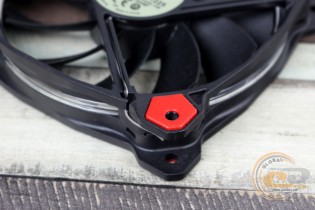

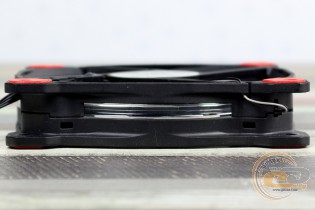

До інших приємних особливостей комплектного вентилятора можна віднести використання червоних антивібраційних прокладок по кутах, а також наявність LED-підсвічування у вигляді внутрішнього кільця.

Thermaltake Riing Silent 12 Red

Червоне світло виглядає доволі ефектно та напевно сподобається власникам корпусів з прозорою боковиною. За бажанням також можна придбати аналогічну модель із синім світінням (Thermaltake Riing Silent 12 Blue).

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

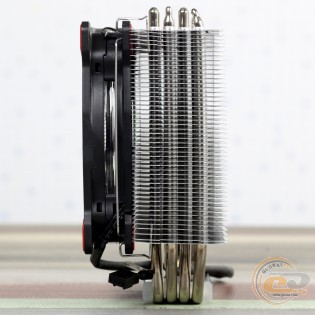

Кріплення вентилятора до радіатора здійснюється за допомогою пари металевих скоб. Зі зворотного боку охолоджувача можна встановити ще один пропелер, але приладдя для його монтажу необхідно буде придбати окремо. А ось відповідні отвори для кріплення вже є на пластинах.

Процес встановлення

Процес встановлення кулера Thermaltake Riing Silent 12 Red на різні платформи детально описаний у комплектному керівництві та його PDF-версіях (для AMD і Intel). Загалом він дуже простий і буде під силу навіть недосвідченим користувачам. Єдиний момент, який хотілося б відзначити щодо обох платформ, – при прикручуванні підсилювальної пластини необхідно добре притиснути її стійками, щоб не було просідання внаслідок застосування доволі м'якої прокладки.

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

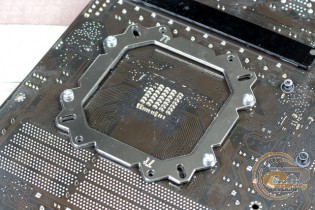

На системних платах для процесорів компанії AMD замість стандартного кріплення використовується комплектна універсальна пластина. Встановлюється вона прокладкою до системної плати, що забезпечує рівномірніший розподіл тиску по поверхні. В отвори встановлюємо гвинти з пакета з буквою «G».

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

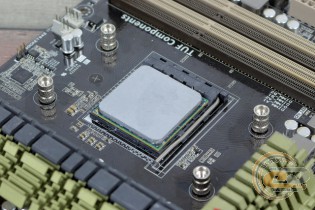

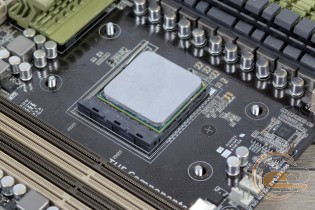

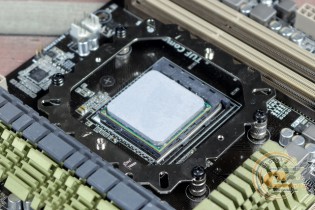

З лицьового боку прикручуємо стійки (пакет «E»), до яких за допомогою гвинтів «F» фіксуємо металеву пластину. При цьому нанесені на ній позначки «A» і «B» повинні бути видні користувачеві. Сторона «B» розміщуватиметься паралельно до верхньої грані плати, а сторона «A» розташується вздовж інтерфейсної панелі.

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

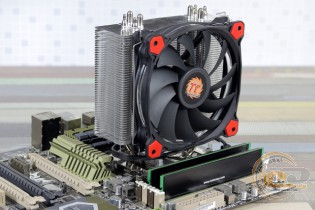

Далі встановлюємо процесор, наносимо термоінтерфейс і монтуємо радіатор, фіксуючи його притискною пластиною за допомогою встановлених на ній гвинтів. Після цього залишається лише закріпити вентилятор і підключити його до відповідного роз'єму.

Thermaltake Riing Silent 12 Red Thermaltake Riing Silent 12 Red

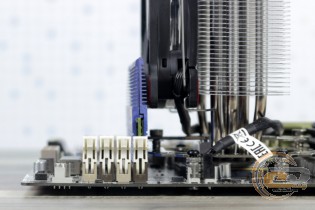

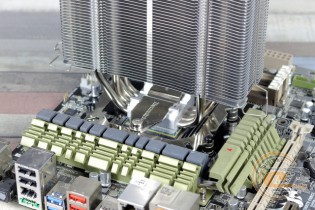

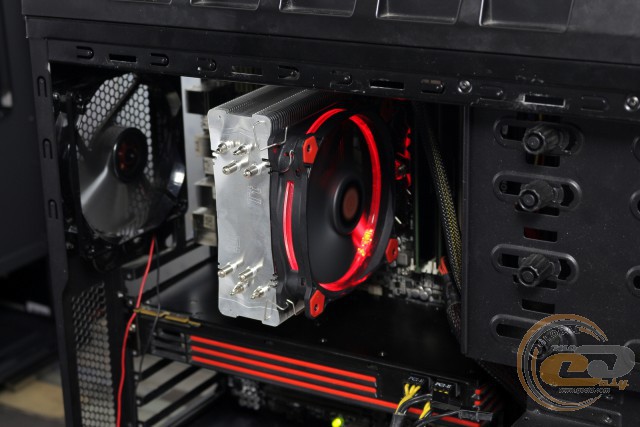

Невелика ширина кулера дозволяє застосовувати з ним навіть найвищі модулі ОЗП. Правда, слід врахувати, що використання занадто габаритних радіаторів може трохи знизити ефективність процесорного охолоджувача через зменшення площі захоплення повітря.

Thermaltake Riing Silent 12 Red

Чорно-червоний вентилятор відмінно виглядає в поєднанні з іншими компонентами схожого кольору. Тому належний підхід до підбору комплектуючих дозволить створити цілісну, з дизайнерської точки зору, систему.
