Огляд і тестування процесорної системи охолодження Thermaltake NiC F4

26-03-2015

Компанія Thermaltake може похвалитися наявністю у своєму модельному ряду цікавих процесорних охолоджувачів серії Thermaltake NiC (Non-interference Cooler), які при досить високій ефективності забезпечують сумісність із модулями пам'яті будь-якої висоти. На сторінках нашого порталу ви вже могли ознайомитися з моделлю Thermaltake NiC C4, яка належить до перерахованих вище рішень. У даному ж матеріалі ми розповімо про ще один охолоджувач зі схожою конструкцією, але деякими відмінностями, які роблять його більш доступним рішенням для купівлі.

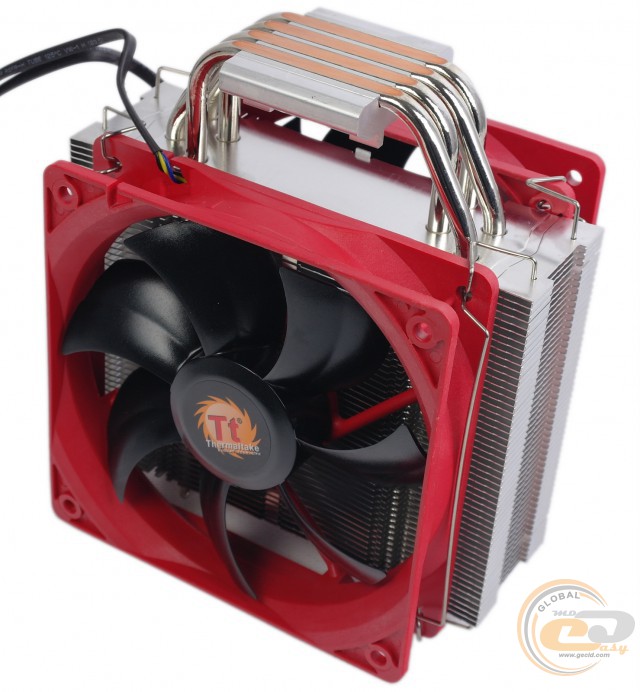

Thermaltake NiC F4

Крім відмінної сумісності з модулями пам'яті різних розмірів і конструкції, кулер Thermaltake NiC F4 також відрізняється підтримкою більшості актуальних платформ. Виробник заявляє, що новинка здатна охолоджувати процесори з TDP на рівні до 180 Вт, а це дозволяє застосовувати її з більшістю сучасних CPU навіть при їх значному розгоні. Давайте дослідимо можливості даного охолоджувача більш докладно й подивимося, чи зможе він упоратися з потужними оптимізованими процесорами та забезпечити при цьому хороші акустичні показники.

Специфікація

Виробник і модель

Thermaltake NiC F4

(CLP0606)

Підтримка процесорних роз’ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1366 / LGA2011

Максимальний TDP підтримуваних процесорів, Вт

180

Теплові трубки

Матеріал

Мідь

Кількість

4

Діаметр, мм

6

Матеріал радіатора

Алюміній

Товщина пластин, мм

0,4

Термоінтерфейс

Термопаста Thermaltake у шприці

Кількість вентиляторів

2

Напруга живлення вентиляторів, В

Стартова

9

Номінальна

12

Швидкість обертання вентилятора, об/хв

800 – 1600

Рівень шуму, дБ

18 – 30,2

Статичний тиск, мм вод. ст.

1,91

Роз’єм живлення

4-контактний

Повітряний потік, м3/год (CFM)

134,8 (79,3)

Розміри вентиляторів, мм

120 х 120 х 25

Час напрацювання на відмову (MTBF), год

40 000

Розміри СО, мм

без вентиляторів

140 х 50 х 155

з двома вентиляторами

140 х 94 х 155

Вага, г

688

Гарантія, років

2

Сайт виробника

Thermaltake

Сторінка продукту

Упаковка та комплектація

Thermaltake NiC F4

Охолоджувач Thermaltake NiC F4 постачається в картонній коробці, виконаній в характерних для самого пристрою кольорах: чорному та червоному. На лицьовій її стороні красується зображення новинки в зібраному вигляді, вказівка компанії-виробника (Thermaltake) і моделі кулера (NiC F4), позначки про підтримку процесорів з TDP до 180 Вт, застосування чотирьох 6-мм теплових трубок і двох 120-мм вертушок, а також про сумісність із процесорним роз’ємом Intel Socket LGA2011.

Thermaltake NiC F4

Зворотна сторона за допомогою тексту та зображень досить докладно описує переваги новинки, щоправда, тільки англійською. Тут виробник відзначає:

  • використання в конструкції 0,4-мм алюмінієвих пластин і чотирьох 6-мм U-подібних мідних теплових трубок, що сприяє високій ефективності охолодження кулера та можливості відведення ним до 180 Вт тепла;
  • застосування двох високопродуктивних 120-мм вертушок, які працюють зі швидкістю від 800 до 1600 об/хв (використовується ШІМ-метод регулювання частоти обертання);

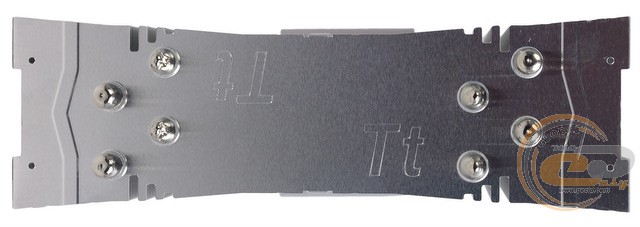

  • наявність універсальної пластини, що лежить в основі кріплення для цілого ряду платформ AMD і Intel;
  • відмінну рису всіх рішень лінійки Thermaltake NiC, яка полягає в повній сумісності з високими модулями пам'яті; при цьому вони мають невелику вагу, зручні у встановленні та забезпечують хорошу продуктивність, незважаючи на досить компактні розміри.

Thermaltake NiC F4 Thermaltake NiC F4

Боковини упаковки також можуть похвалитися відмінною інформативністю. На одній із них поміщена докладна специфікація охолоджувача, а друга 11-ма мовами (у тому числі й російською) інформує нас про головні його переваги: відведення до 180 Вт тепла від розігнаних процесорів і сумісність із модулями пам'яті будь-якої висоти. Сам кулер зроблений у Китаї.

Thermaltake NiC F4

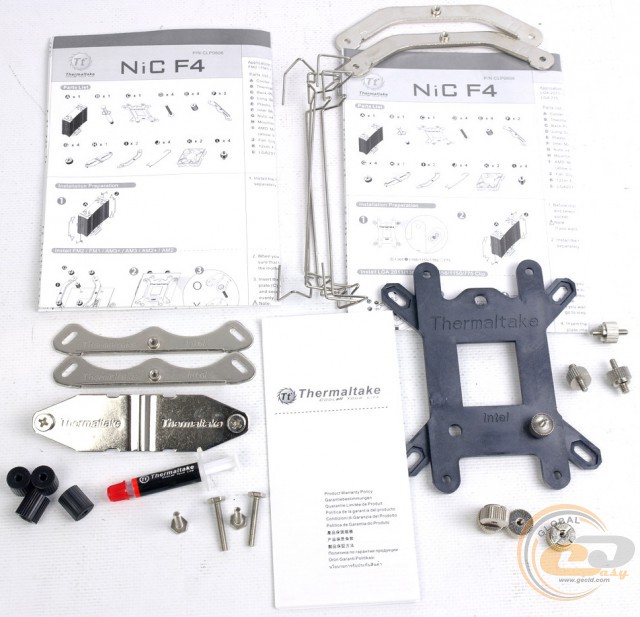

Комплектація новинки включає до свого складу всі необхідні компоненти для її встановлення:

  • універсальну підсилювальну пластину;
  • чотири гвинти, шпильки, гайки та пластикові стійки;
  • металеві кріплення для різних платформ;
  • притискну пластину із гвинтами;
  • чотири скоби для кріплення вентиляторів;
  • термопасту Thermaltake у шприці;
  • два посібники зі встановлення охолоджувача на різні платформи;
  • брошуру з інформацією про гарантійні зобов'язання.

У процесі монтажу кулера вам додатково знадобиться хрестоподібна викрутка будь-якої довжини, необхідна для монтажу притискної пластини. Усі інші елементи обладнані фігурними голівками, що дозволяє встановлювати та знімати їх без використання додаткових інструментів.

Зовнішній вигляд і конструкція

Thermaltake NiC F4

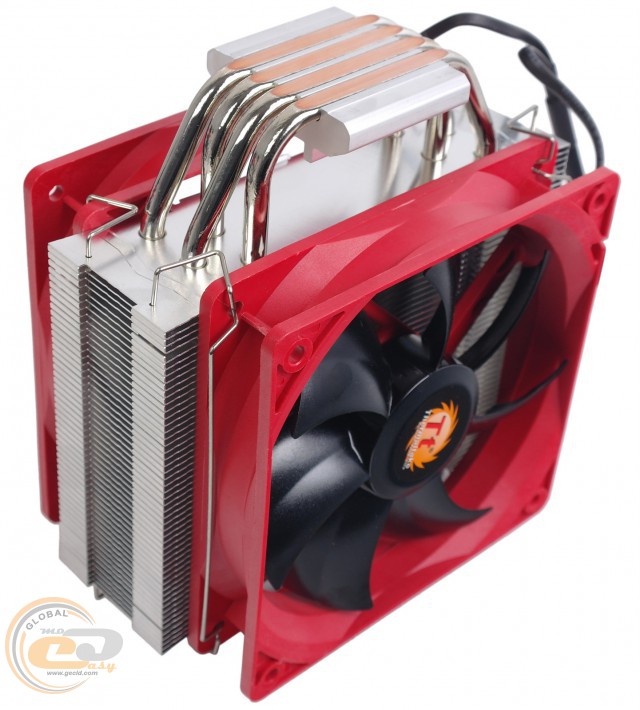

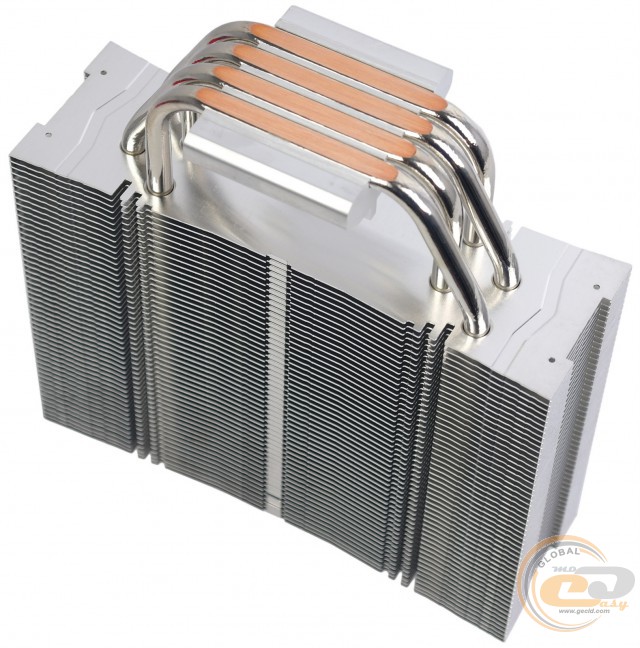

В основі радіатора моделі Thermaltake NiC F4 використовуються чотири мідні теплові трубки діаметром 6 мм. На них досить щільно (на відстані 1,6 мм) нанизані 52 алюмінієві пластини товщиною 0,4 мм (0,45 мм згідно з нашими вимірами).

Thermaltake NiC F4

Thermaltake NiC F4

Самі трубки розташовані в шаховому порядку, що сприяє більш рівномірному поширенню тепла по радіатору. Останній має невелику ширину (50 мм), що пов’язано з бажанням виробника забезпечити повну сумісність охолоджувача із прилеглими слотами та роз’ємами, навіть незважаючи на використання в його конструкції двох 120-мм вентиляторів стандартної товщини (25 мм).

Thermaltake NiC F4

Thermaltake NiC F4

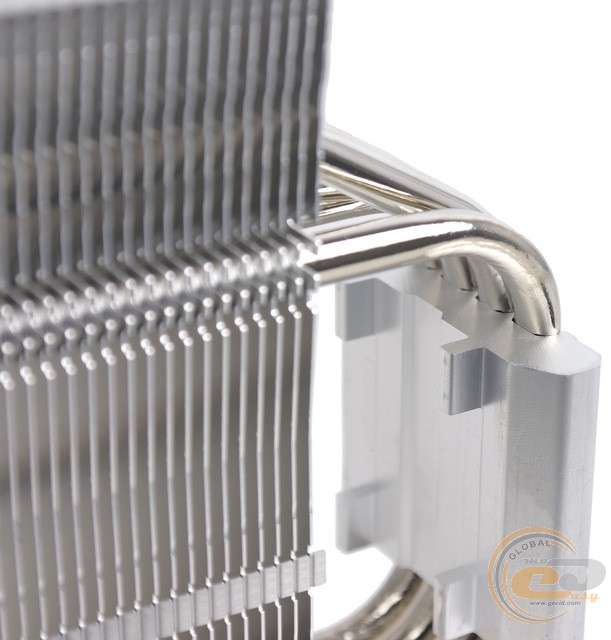

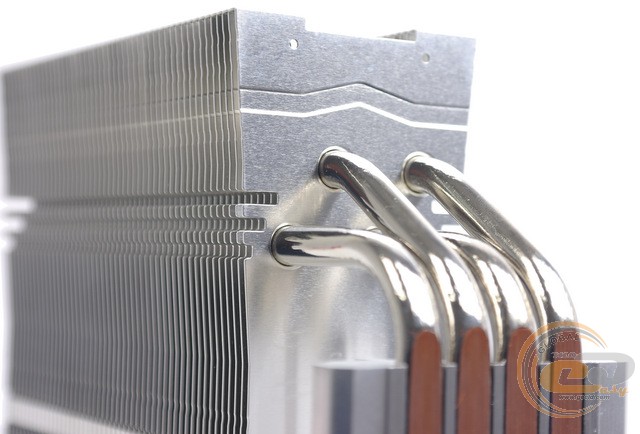

Теплові трубки в Thermaltake NiC F4 покриті шаром нікелю, що не тільки надає радіатору більш цілісного та завершеного вигляду, але й дозволяє захистити мідь від окиснення. В основі трубки щільно зафіксовані без використання припою.

Thermaltake NiC F4

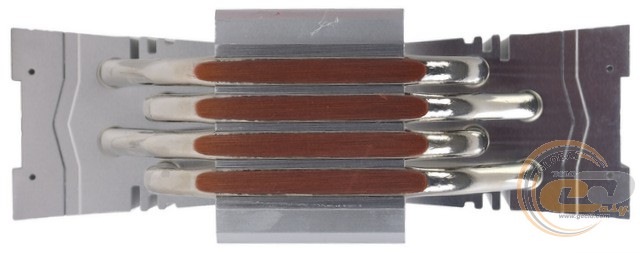

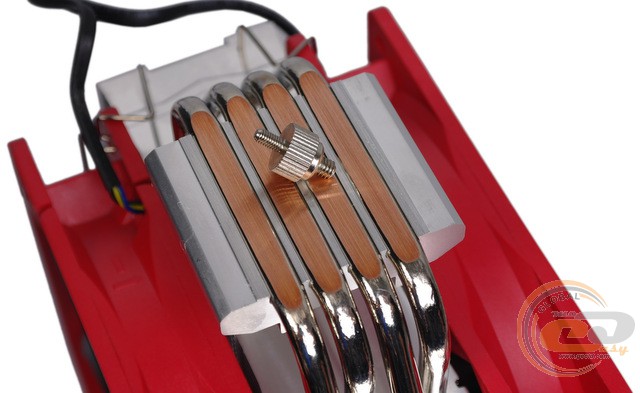

Розміри основи новинки рівні 35 х 40 мм. Тут трубки безпосередньо контактують із теплорозподілювальною кришкою процесора. Полірування основи дозволило одержати досить рівну її поверхню, але уздовж трубок присутні невеликі канали, які будуть заповнені термоінтерфейсом, що є не найоптимальнішим варіантом з погляду передачі тепла.

Thermaltake NiC F4

Thermaltake NiC F4

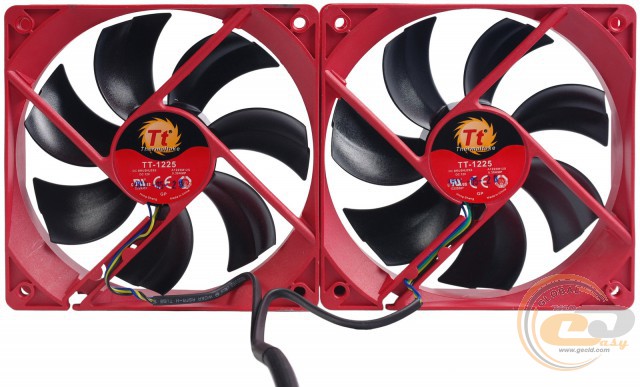

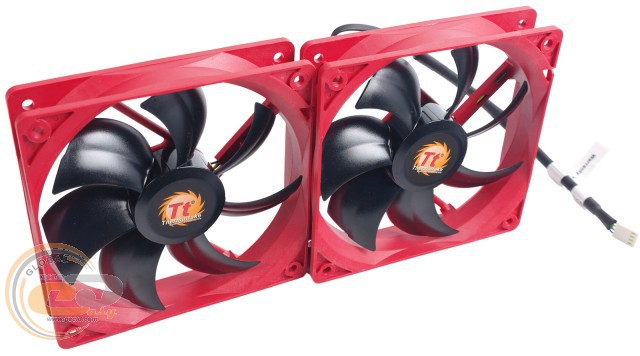

Кулер Thermaltake NiC F4 укомплектований двома 120-мм пропелерами з позначенням «TT-1225» (A1225M12S), виготовленими компанією Hong Sheng. Вони виконані в червоно-чорних тонах, що виділяє дані рішення на тлі звичних чорних моделей, а самому охолоджувачу надає більшої індивідуальності. Швидкість вентиляторів регулюється в межах від 800 до 1600 об/хв за допомогою ШІМ-методу. Відзначимо, що від обох пропелерів ідуть 10-см проводи, які далі об'єднані в один 4-контактний кабель. Загальна довжина проводу становить 30 см, чого буде цілком достатньо для зручного підключення вертушок.

Thermaltake NiC F4

До радіатора вентилятори кріпляться за допомогою комплектних скоб, які фіксуються у відповідних отворах, що забезпечує їхнє належне кріплення. В цілому новинка має приємний зовнішній вигляд, у першу чергу завдяки застосуванню вентиляторів неординарного кольору. Оскільки багато інших комплектуючих на ринку також мають схоже офарблення, тестований охолоджувач цілком зможе стати тією відсутньою деталлю для повної гармонії кольорів усередині вашого системного блока.

Процес встановлення

Встановлення кулера Thermaltake NiC F4 докладно описане в комплектній інструкції. Для цього, як ми вже згадували, цілком достатньо мати хрестоподібну викрутку будь-якої довжини. Сам процес дуже простий, у чому ви самі переконаєтеся далі.

Thermaltake NiC F4

Thermaltake NiC F4

Почнемо традиційно із системи на базі процесорів компанії AMD. З самого початку слід вилучити стандартне кріплення на материнській платі, звільнивши кріпильні отвори. Далі встановлюємо в підсилювальну пластину гвинти й монтуємо та системну плату отриману конструкцію.

Thermaltake NiC F4

Thermaltake NiC F4

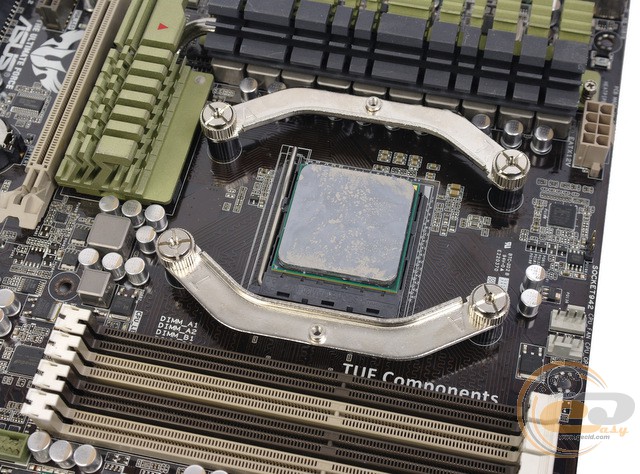

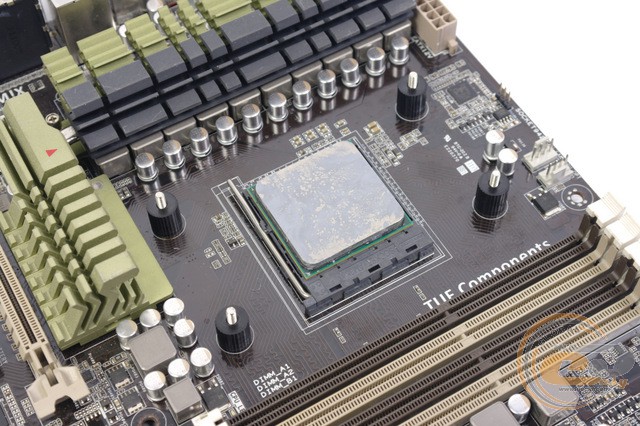

Зі зворотної сторони одягаємо чотири пластикові стійки. Поверх них фіксуємо відповідні металеві кріплення за допомогою фігурних гайок. Відзначимо, що в комплекті присутній тільки один тип кріплень для платформи AMD, при використанні якого вертушки будуть розташовані з боків радіатора, а повітря від кулера направлятиметься на задню стінку корпусу.

Thermaltake NiC F4

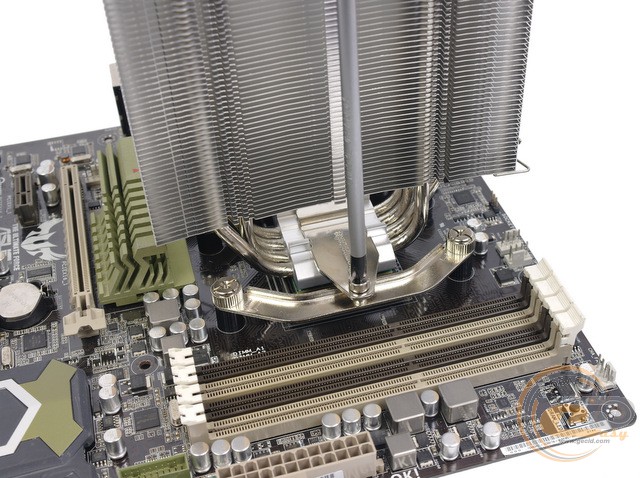

Далі фіксуємо процесор, наносимо термоінтерфейс і за допомогою притискної пластини й хрестоподібної викрутки встановлюємо сам радіатор. Оскільки момент прикручування гвинтів обмежений, закрутити їх занадто сильно та пошкодити таким чином системну плату не вийде.

Thermaltake NiC F4

Thermaltake NiC F4

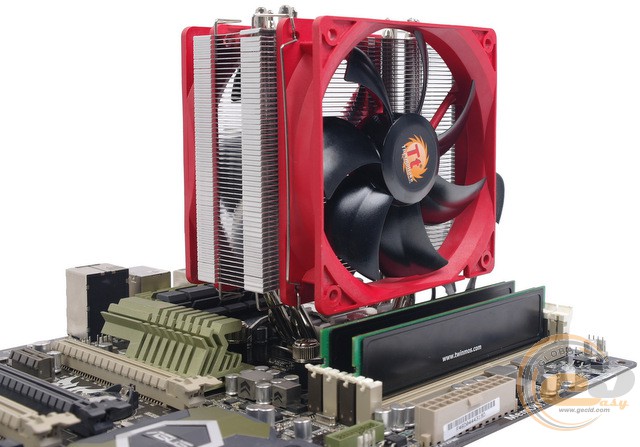

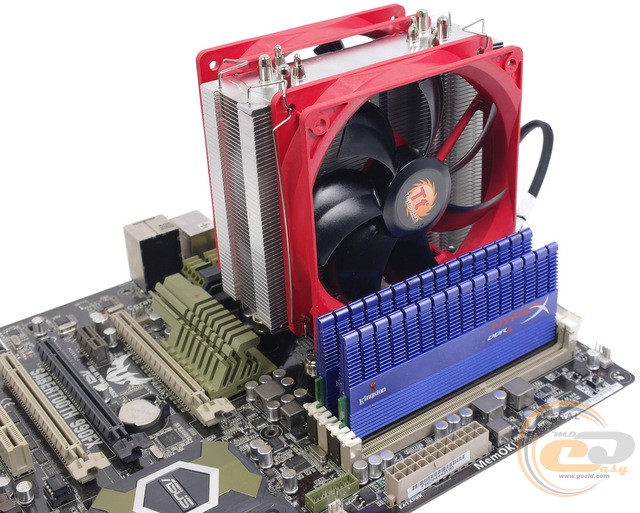

Як видно, виробнику цілком вдалося досягнути бажаного: новинка зовсім не перекриває слотів для модулів ОЗП, а також знаходиться на достатній відстані від габаритних радіаторів, розташованих біля процесора. Сам охолоджувач буде розташований впритул до першого слоту розширення (якщо такий присутній на вашій системній платі), але не перешкодить встановленню в нього яких-небудь пристроїв.

Thermaltake NiC F4

Thermaltake NiC F4

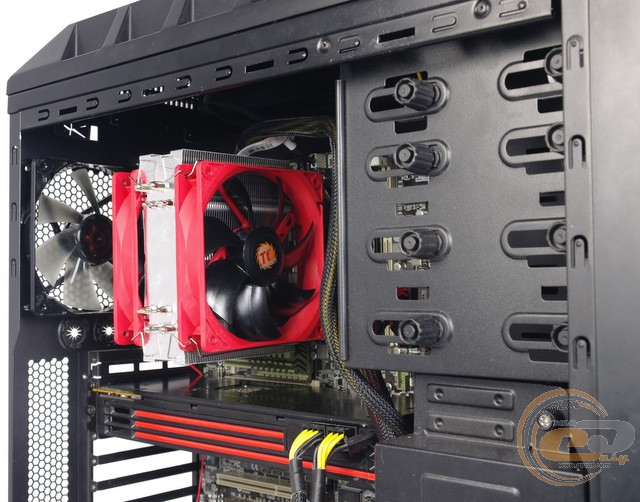

Тестований кулер добре виглядає на тлі інших комплектуючих. При бажанні ви завжди можете подбати про забезпечення гармонії кольорів усіх застосовуваних усередині корпусу компонентів.

Thermaltake NiC F4

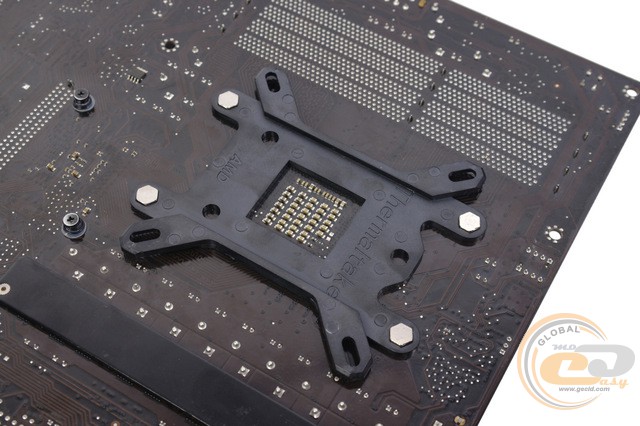

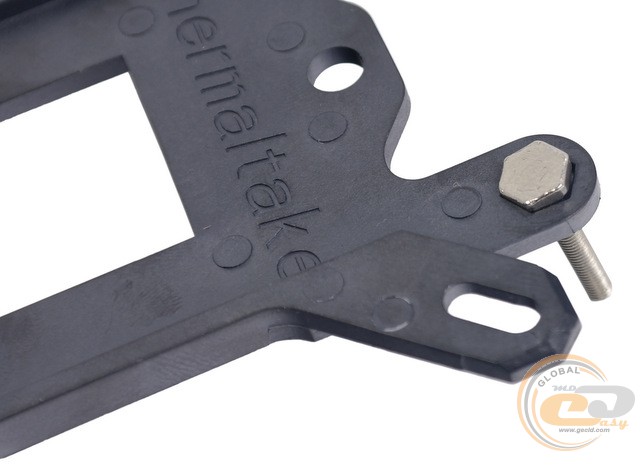

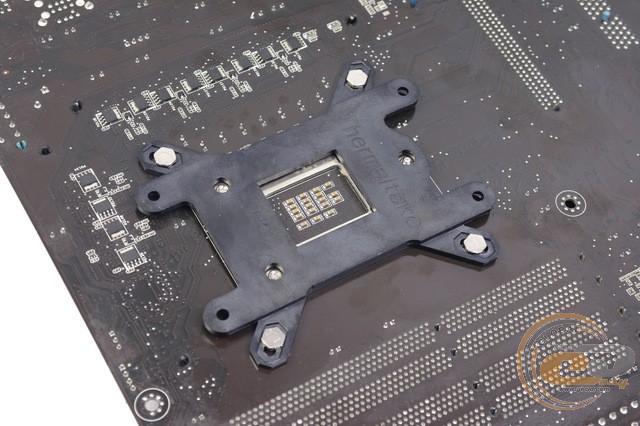

Встановлення системи охолодження Thermaltake NiC F4 на платформи із процесорами компанії Intel також відбувається досить просто. Тут використовуються інші кріпильні отвори підсилювальної пластини, які з самого початку розширені з метою сумісності з усіма актуальними платформами.

Thermaltake NiC F4

Thermaltake NiC F4

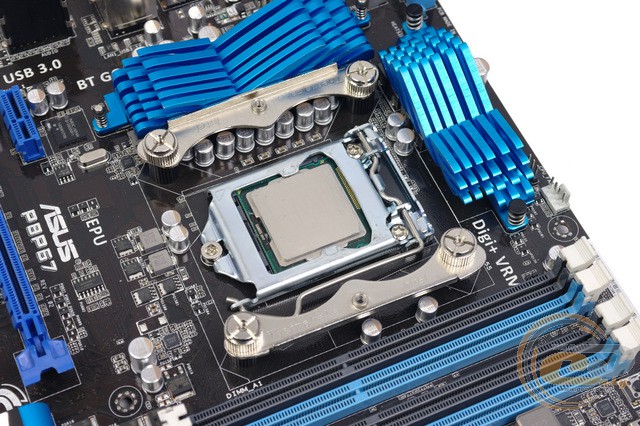

Після встановлення стійок з лицьової сторони монтуються відповідні металеві кріплення, які також є універсальними для цілого ряду платформ компанії Intel. Вони дозволяють встановити кулер як традиційним способом, так і з поворотом на 90°, щоб направити повітряний потік на верхню стінку корпусу.

Thermaltake NiC F4

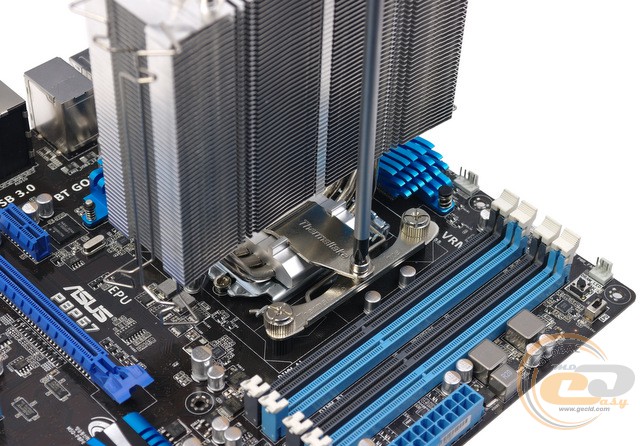

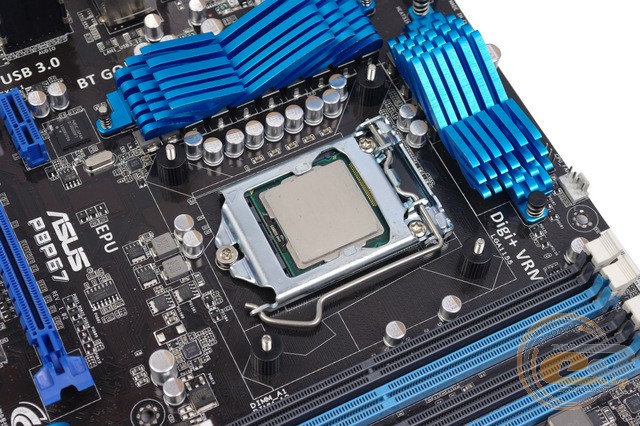

Не забуваємо встановити процесор і нанести термопасту, а після цього фіксуємо радіатор за допомогою комплектної притискної пластини. Завдяки продуманості конструкції пошкодження системної плати при докладанні надмірного зусилля під час встановлення виключене.

Thermaltake NiC F4

Thermaltake NiC F4

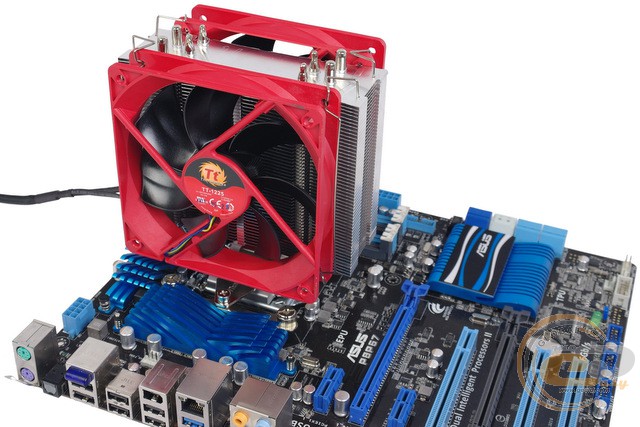

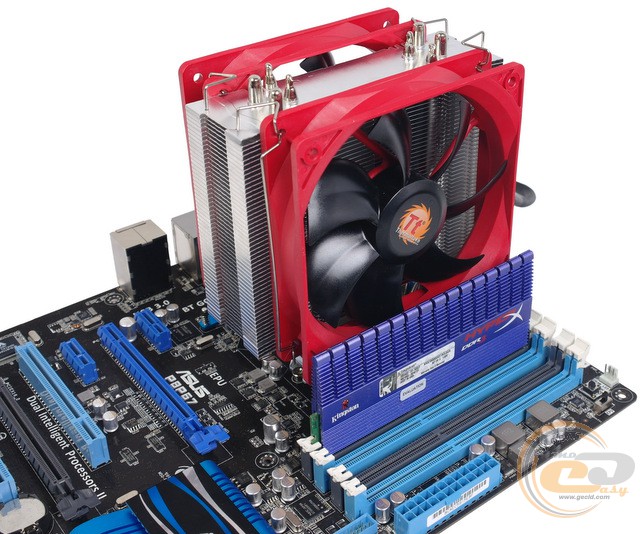

Тут також забезпечена повна сумісність із усіма прилеглими радіаторами й слотами. А оверклокерські модулі пам'яті ви без проблем можете використовувати у всіх роз’ємах ОЗП.

Thermaltake NiC F4

Thermaltake NiC F4

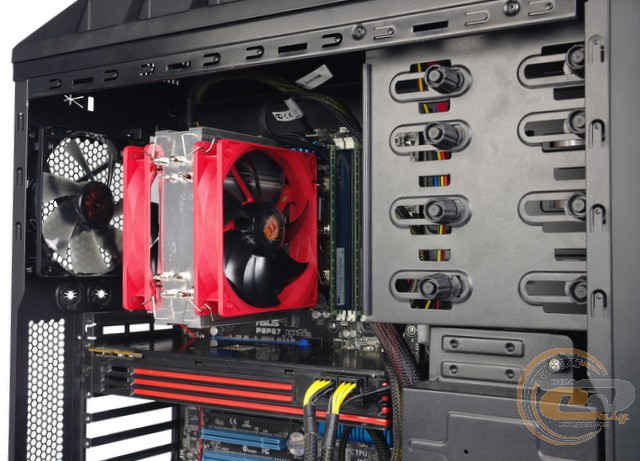

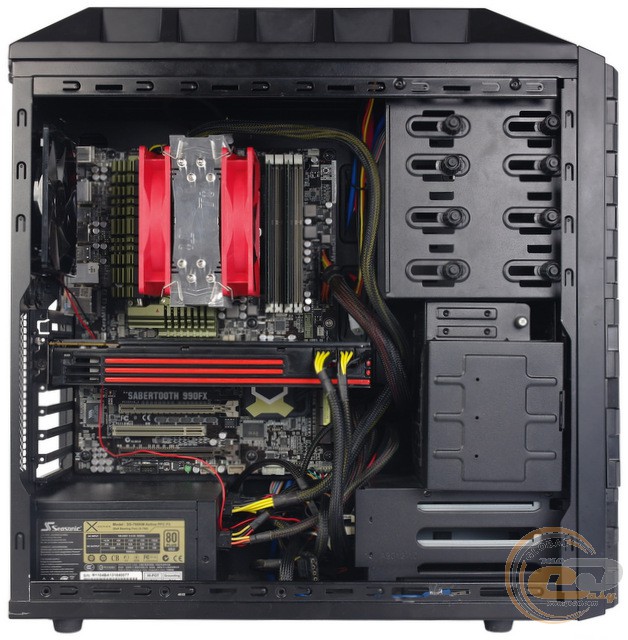

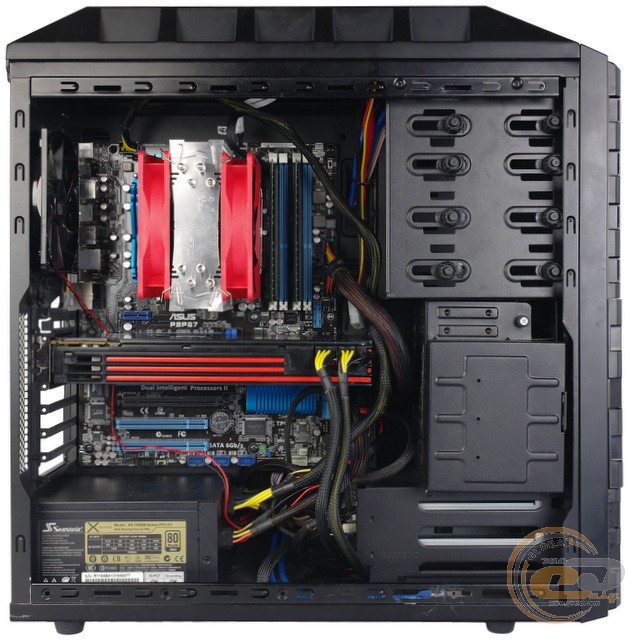

Система в зборі виглядає досить приємно, а при більш скрупульозному доборі комплектуючих, як уже було відзначено раніше, можна досягнути повної гармонії новинки з іншими використовуваними компонентами.

У процесі встановлення охолоджувача був помічений один нюанс: навіть при максимальному затисненні притискної пластини кулер можна було злегка поворухнути, тоді як на моделях, які зустрічалися нам раніше, фіксація була більш надійною, а радіатор практично не можна було зрушити.

Тестування

Для тестування процесорної системи охолодження Thermaltake NiC F4 використовувалося наступне обладнання:

Процесори

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам'ять

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 2 ГБ GDDR5

Жорсткий диск

Samsung HD080HJ 80 ГБ 7200 об/хв 8 МБ SATA-300

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм fan

Корпус

Enermax Hoplite ECA 3220, 2 x 120-мм fan

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

Thermaltake NiC F4

Thermaltake NiC F4

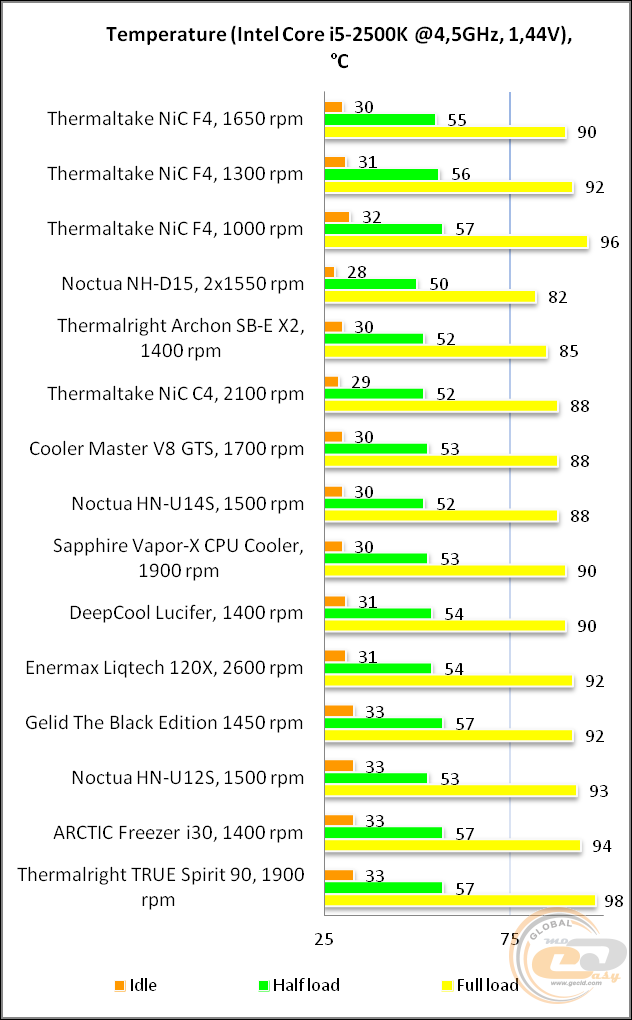

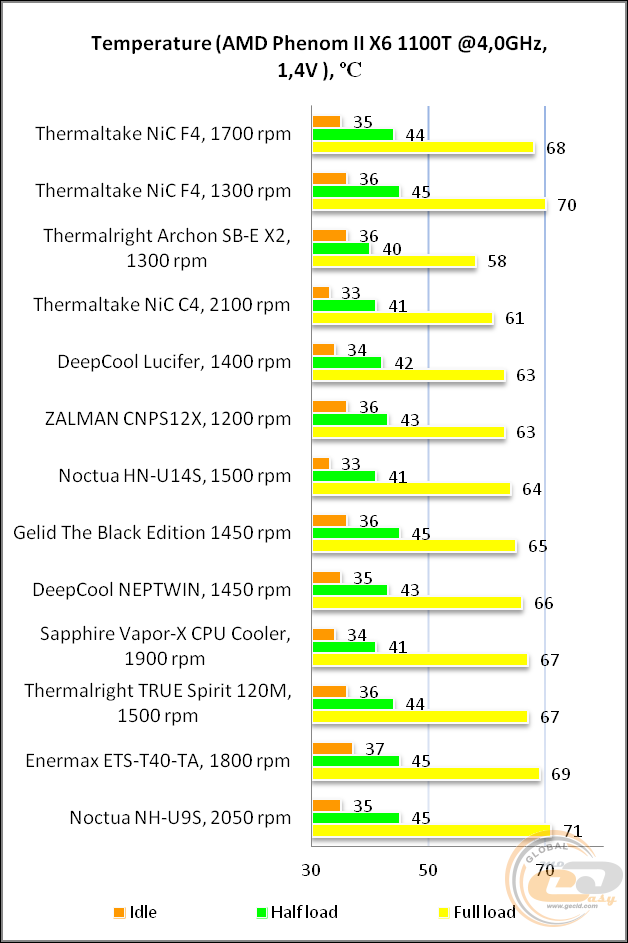

Отже, ми вже ознайомилися з компонуванням кулера Thermaltake NiC F4 і з'ясували, що при створенні новинки виробник зробив акцент на її відносній компактності та сумісності з високими модулями ОЗП. Але як такий підхід відбився на її ефективності?

Як показало тестування, охолоджувач цілком зміг впоратися з поставленими завданнями по охолодженню розігнаних до 4-4,5 ГГц і без того потужних процесорів. При цьому дана заява стосується не тільки найбільш продуктивного режиму роботи при частоті обертання вентиляторів 1650-1700 об/хв, а й показників при зниженій до 1300 об/хв швидкості обертання лопатей. Різниця в температурі процесорів між зазначеними режимами становить усього 1-2°С, що дозволить вам трохи поліпшити акустичні показники без особливого збитку для температури. А от при зниженні швидкості обертання до 1000 об/хв різниця вже виявилася більш істотною (близько 4°C), і на платформі AMD вона вже не дозволила втримати температуру в робочих межах.

Нагадаємо, що експлуатація звичайного ПК носить більш змінний характер, тому в іграх та інших додатках, які перманентно не навантажують процесор на 100%, ви можете розраховувати на ще нижчі температурні показники.

Thermaltake NiC F4

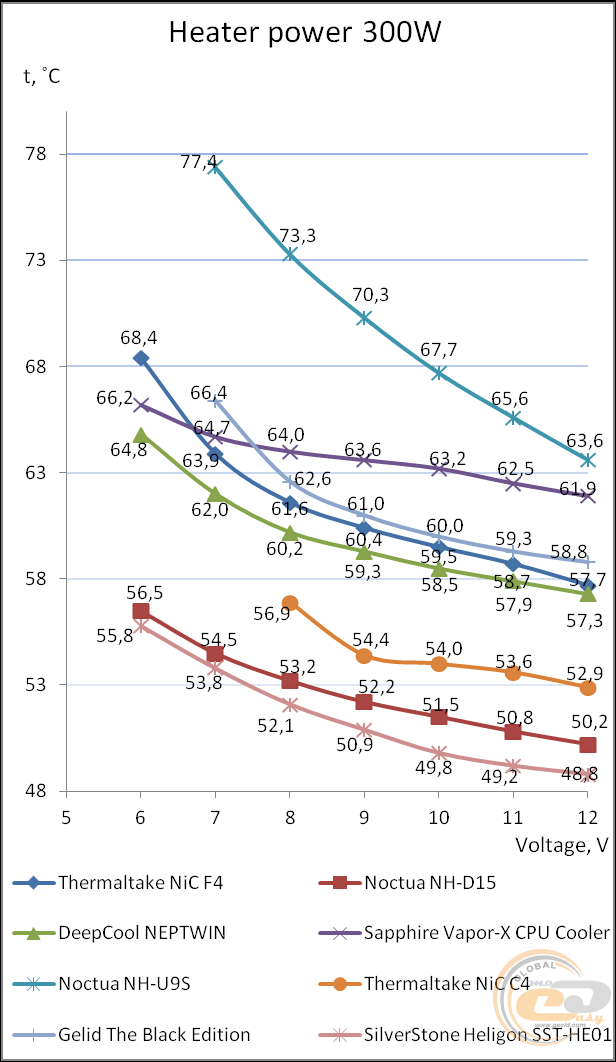

При відведенні 300 Вт теплової потужності тестований охолоджувач продемонстрував хороші результати на всьому робочому діапазоні. Температура нагрівального елемента виявилася лише трохи вищою аналогічного показника при використанні більш габаритних і дорогих двовентиляторних рішень.

Напруга живлення вентилятора, В

Швидкість обертання лопатей, об/хв

Рівень шуму

6

750

Майже безшумно

7

950

Тихо

8

1150

Тихо, з невеликим тлом

9

1250

Тихо, з'являється легкий гул

10

1400

Нижче середнього

11

1500

Середній рівень шуму

12

1600

Вищий за середній, помірний, не сильно дратує

Рівень шуму новинки помітно змінюється на всьому робочому діапазоні швидкості обертання вентиляторів. Якщо при мінімальних 750 об/хв вертушки обертаються майже безшумно, то на максимальних 1600-1700 об/хв шум уже перевищує середній рівень. А от швидкість близько 1300 об/хв, як ми вже переконалися, відповідає досить ефективному режиму роботи новинки, при якому створюваний вентиляторами звук можна охарактеризувати як тихий з легким гулом.

Висновки

Кулер Thermaltake NiC F4 є досить цікавим рішенням, оскільки має ряд позитивних якостей, поєднання яких досить складно знайти в межах однієї моделі.

Новинка має класичну конструкцію баштового типу, в основі якої лежать 4 нікельовані мідні теплові трубки. На них досить щільно нанизані 52 алюмінієві пластини, що забезпечило більшу площу тепловіддачі – досить важливий крок, враховуючи невеликі габарити радіатора. Компактність останнього пов'язана з бажанням виробника досягнути максимальної сумісності новинки з усіма прилеглими компонентами. Це виробнику цілком вдалося: тестований кулер зовсім не перекриває слоти ОЗП, що дозволяє застосовувати модулі будь-якої висоти й конструкції. Те ж саме стосується першого слоту розширення та високих радіаторів на елементах підсистеми живлення процесора.

Активну циркуляцію повітря забезпечують дві 120-мм вертушки, розташовані по обидва боки радіатора. Швидкість їх роботи регулюється ШІМ-методом у широких межах (від 750 до 1700 об/хв), дозволяючи досягнути оптимального режиму роботи. Відзначимо, що не тільки на максимальній швидкості обертання, але й при більш низькій частоті (1300 об/хв) новинка відмінно справлялася з відведенням тепла від розігнаних 4- і 6-ядерних процесорів, використовуваних нами при тестуванні. І якщо на максимальній швидкості шум перевищує середній рівень, то при тих же 1300 об/хв він є тихим і цілком комфортним.

У цілому відзначимо, що при ціні близько $40 система охолодження Thermaltake NiC F4 є одним із найдоступніших двовентиляторних рішень, яке не тільки забезпечить вам сумісність із модулями пам'яті різних форм і розмірів, але також дозволить насолоджуватися продуктивністю розігнаного CPU при цілком комфортних акустичних показниках.

Переваги:

  • хороша ефективність;
  • тиха робота при швидкості обертання до 1400 об/хв;
  • сумісність практично з усіма актуальними та деякими застарілими платформами;
  • повна сумісність із прилеглими радіаторами та роз’ємами;
  • сумісність із оверклокерськими модулями пам'яті будь-якої висоти;
  • обмеження моменту прикручування гвинтів на кріпильній пластині не дозволяє перетиснути їх при встановленні;
  • нікелювання всіх мідних елементів;
  • простота встановлення.

Особливості:

  • підключення двох вертушок до одного 4-контактного роз’єму живлення.


Автор: Олесь Пахолок

Висловлюємо подяку компанії Thermaltake за наданий для тестування кулер.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенду обладнання.
