Огляд кулера Thermaltake BlueOrb FX

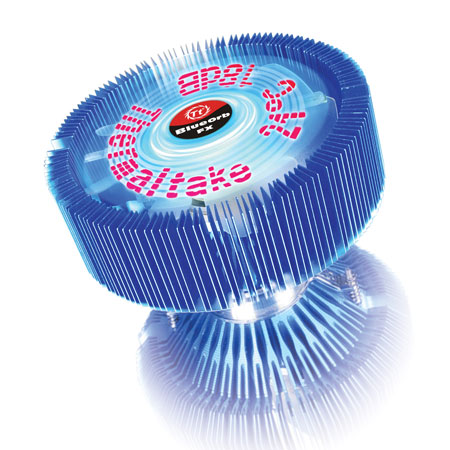

Сьогодні ми розглянемо та протестуємо досить оригінальне моддінгове рішення з великим яскравим індикатором температури та рівня шуму на обертовій крильчатці вентилятора. З такою «фішкою» зараз компанія Thermaltake пропонує дві серії кулерів - Thermaltake BlueOrb FX (CL-P0333) і Thermaltake X5 ORB FX II (CL-P0492). Останній відрізняється тим, що замість показань рівня шуму на ній відображається швидкість обертання вентилятора. Нагадаємо, що спочатку Thermaltake випускала дуже схожі великі радіальні моделі, такі як Thermaltake Blue Orb II, а пізніше з'явилася майже ідентична за конструкцією, але без мідної серцевини, модель Thermaltake Ruby Orb. Власне, герой цього огляду, кулер Thermaltake BlueOrb FX також має алюмінієву серцевину, але не будемо одразу про сумне...

Thermaltake BlueOrb FX (CL-P0333)

Якщо майже ідентична серія Thermaltake X5 ORB FX II нараховує п'ять різних кольорових варіацій, то Thermaltake BlueOrb FX має тільки одне синє «оздоблення».

Повна специфікація кулера Thermaltake BlueOrb FX:

Модель

Thermaltake BlueOrb FX ( CL-P0333)

Підтримка процесорних роз’ємів

Intel LGA 775, AMD Socket AM2/AM2+

Підтримка процесорів

Intel Core 2 Exterme, Intel Core 2 Duo, Intel Pentium Extreme Edition, Intel Pentium D, Intel Pentium 4, Intel Celeron D, AMD Phenom, AMD Athlon 64 X2, AMD Athlon 64 FX, AMD Athlon 64, AMD Sempron

Матеріал радіатора

Алюмінієвий сердечник і алюмінієві ребра

Розміри радіатора, мм

140 x 140 x 84

Розміри вентилятора, мм

112 x 36,5

Номінальна напруга, В

12

Стартова напруга, В

9

Споживаний струм, А

0,45

Швидкість обертання, об/хв

1800±10%

Потік повітря, CFM

70

Тиск повітря, мм2O

1,80

Рівень шуму, дБ

18

Роз’єм живлення

3-контактний

Ресурс, год

50 000

Термоінтерфейс

додається в пакетику

Вага, г

591

Сайт виробника

http://www.thermaltake.com/

Все цены на Thermaltake BlueOrb FX

Thermaltake BlueOrb FX (CL-P0333)

Кулер Thermaltake BlueOrb FX, як і більшість продуктів компанії Thermaltake, поставляється у гарній упаковці фірмового червоно-чорного кольору. Картонна коробка має великий круглий виріз на лицьовій стороні, через який видно всю верхню сторону кулера, запечатаного у прозорий пластиковий чохол. З бічних сторін на картонній коробці наведена специфікація. На лицьовій стороні відзначена наявність на кулері індикації температури та рівня шуму.

Thermaltake BlueOrb FX (CL-P0333)

На звороті коробки наведений короткий перелік основних переваг, Зображення  кулера і схема руху повітряних потоків. Через менший виріз на упаковці, видно до блиску відшліфована основа цієї системи охолодження.

Thermaltake BlueOrb FX (CL-P0333)

Кулер Thermaltake BlueOrb FX досить жорстко зафіксований у боксі, тому імовірність його пошкодження мінімальна. А всі компоненти комплектації покладені окремо у картонну коробку.

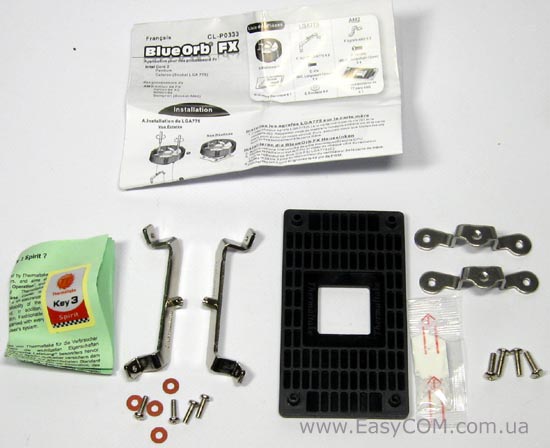

У комплект до Thermaltake BlueOrb FX додається:

  • невелика інструкція з встановлення;
  • упорна пластина для платформ з процесорним роз’ємом AMD AM2;
  • дві металеві рамки з чотирма гвинтами для встановлення кулера на Socket AM2;
  • дві металеві рамки з чотирма гвинтами і прокладками для встановлення кулера на Intel LGA 775;
  • пакетик з термопастою;
  • фірмова наклейка.

Thermaltake BlueOrb FX (CL-P0333)

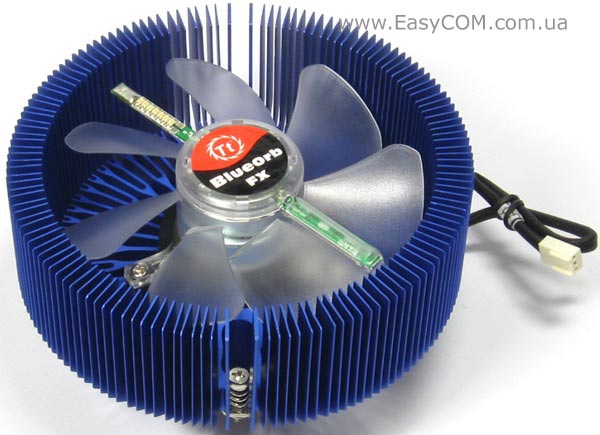

Кулер Thermaltake BlueOrb FX має радіальну форму радіатора, причому вентилятор гарно відповідає габаритам кулера. Перше, що можна зробити, так це провести паралель між Thermaltake BlueOrb FX і попередніми моделями, такими як Thermaltake Ruby Orb. На вигляд сам радіатор нового кулера зовсім не перетерпів змін - він виконаний все по тій же запатентованій технології розгалуження ребер, і габаритні розміри здається залишилися тими ж. Більш детальне порівняння специфікацій вирифікує збільшену на 10 мм висоту Thermaltake BlueOrb FX. Зв'язано це ще і з тим, що на новій моделі встановлена більш висока крильчатка вентилятора. Якщо на Thermaltake Ruby Orb застосовувався 9-лопатевий 120 мм вентилятор з профілем 24,3 мм, то на новій моделі - 7-лопатевий 112 мм вентилятор з 36,5 мм профілем. Як ми знаємо, вентилятори з високим профілем здатні створювати більший повітряний тиск, але, згідно специфікації, саме цим параметром вентилятори зовсім не відрізняються. При цьому максимальний повітряний потік став трохи менше - 70 CFM, а рівень шуму, трохи більше - 18 дБ. І це при тому, що на кулері Thermaltake BlueOrb FX швидкість обертання стала більше на 100 об/хв, тобто зросла до 1800 об/хв. Виходить, взагалі, вентилятор за технічними характеристиками став навіть трохи гірше. Проте ресурс роботи його підшипника виріс до 50 тис. годин.

Thermaltake BlueOrb FX (CL-P0333)

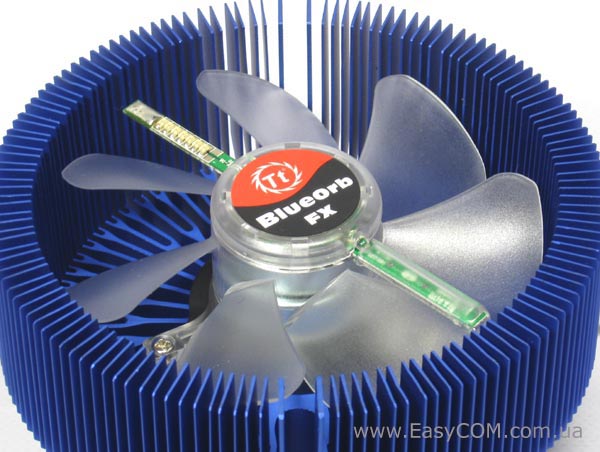

Прямо над лопатями вентилятора встановлені світлодіоди, що під час обертання будуть створювати індикацію температури і рівня шуму.

Thermaltake BlueOrb FX (CL-P0333)

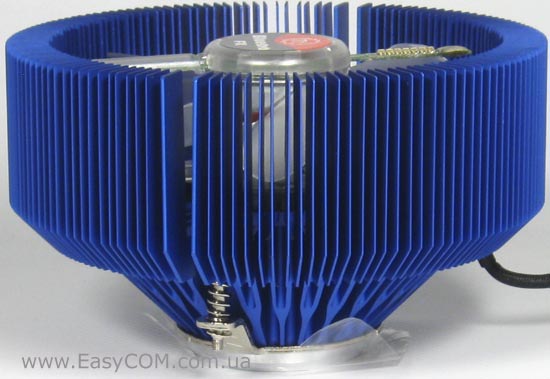

По суті єдиною, але досить вагомою перевагою такої радіальної конструкції радіатора, у порівнянні з типовими системами охолодження на теплових трубках, є дуже низьке розташування вентилятора, що нагнітає повітря донизу. Форма та профіль кулера BlueOrb FX розраховані таким чином, щоб його можна було встановити на материнські плати з великими системами охолодження чіпсетів і стабілізатора живлення процесора, тому він зроблений досить вузьким у нижній частині. Відстань між вентилятором і нижньою крапкою основи на кулері Thermaltake BlueOrb FX становить приблизно 50 мм, у той час як на більшості систем охолодження на теплових трубках з горизонтальним розташуванням вентилятора дана відстань буде приблизно рівною 90 - 100 мм. За рахунок цього, кулер Thermaltake BlueOrb FX зможе ефективніше інших охолоджувати область на платі навколо процесорного роз’єму (мається на увазі стабілізатор живлення, оперативна пам'ять, радіатор чіпсета).

Thermaltake BlueOrb FX (CL-P0333)

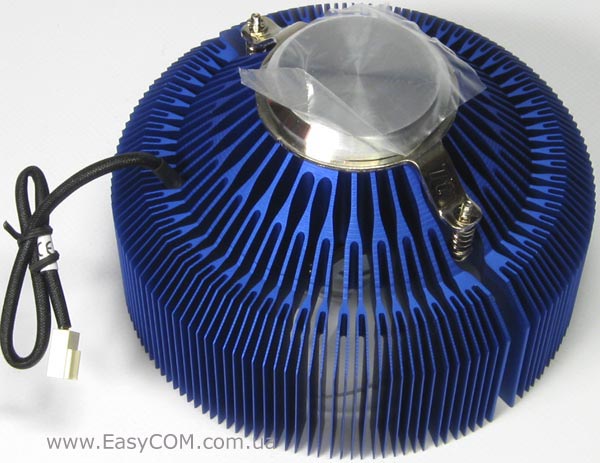

Завдяки подвійному розгалуженню, виходить помітно збільшити площу алюмінієвих ребер, що поліпшується теплообмін. У сумі ребер налічується 140 штук. На відміну від моделей з мідною серцевиною, кулер Thermaltake BlueOrb FX трохи поступається їм за вагою, хоча 591 г. теж зовсім не мало. Для захисту поверхні основи кулера Thermaltake BlueOrb FX від подряпин, на нього була наклеєна липка стрічка.

Thermaltake BlueOrb FX (CL-P0333)

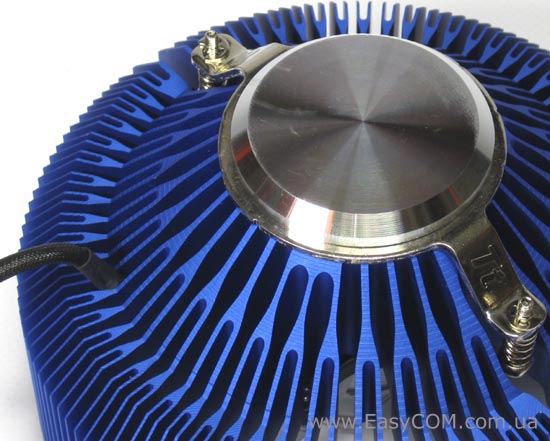

Основа кулера має форму кола, до нього приєднаний основний кріпильний елемент, у вигляді двох гвинтів і металевої кліпси, за допомогою якої радіатор притискається до процесора. Причому, відзначимо, основа оброблена просто відмінно.

Вентилятор кулера Thermaltake BlueOrb FX має 3-контактний роз’єм живлення, таким чином, не підтримує режим PWM. Проводи вентилятора заховані у захисний чохол, причому він досить добре затиснутий між ребрами, що не дозволить йому потрапити всередину у обертову крильчатку.

Thermaltake BlueOrb FX (CL-P0333)

Thermaltake BlueOrb FX (CL-P0333)

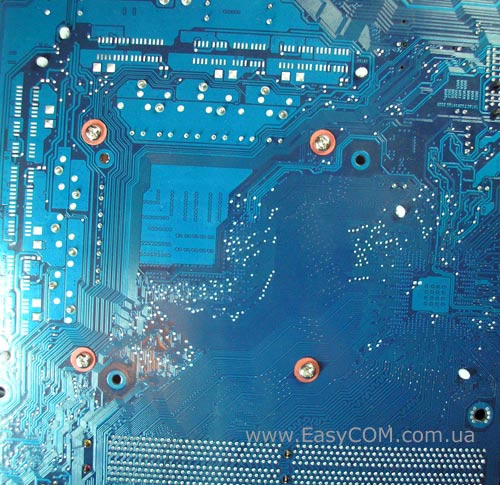

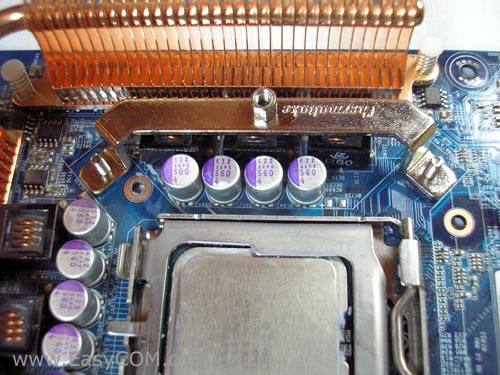

Установка кулера Thermaltake BlueOrb FX на материнські плати з LGA 775 виробляється за допомогою всього двох металеві рамок і чотирьох гвинтів. Використання упорної пластини на звороті материнської плати не передбачається. У такому випадку під гвинти з обох сторін, бажано, було підкласти діелектричні прокладки. Але їх, на жаль, у комплекті тільки чотири. Тому між металевою рамкою і платою, на якій під лаком проходять «доріжки», немає чого підкласти і навіть перестрахуватися. Цей недолік присутній фактично на всіх моделях подібних радіальних кулерів, бо механізм кріплення від моделі до моделі залишається попереднім. На платформах з процесорним роз’ємом Socket AM2 подібні металеві рамки кріпляться вже за допомогою упорної пластини. Процес встановлення рамок кріплення вимагає зняття материнської плати, що займає якийсь час. А вже сам кулер встановити на материнську плату досить просто, оскільки радіатор не дуже високий і пружні гвинти, якими він притискається, прикручуються досить легко та швидко.

Біле підсвічування в кулера Thermaltake BlueOrb FX помірної яскравості. Індикатор же під час обертання виводить напис «Thermaltake» і інформацію про рівень шуму і температури. Показання температури, як видно, відповідають температурі нагрівання радіатора, але не в основі, а швидше за все датчик розташований по-центру системи охолодження, в області кріплення вентилятора. Температура, відображувана під час тестування, становила від 24 до 36°С, причому останнє було при розігріві процесора до 83°С. Тобто особливої користі і якоїсь суттєвої інформації для користувача такий моніторинг не надає. Більш комічна ситуація вийшла з відображенням рівня гучності - датчик приймав значення тільки в діапазоні 18-20 дБ, і ні швидкість обертання вентилятора кулера Thermaltake BlueOrb FX ні сторонні джерела шуму зовсім не позначалися на показаннях. Хоча не можна не підкреслити, що кулер Thermaltake BlueOrb FX з підсвічуванням і блимаючим індикатором виглядає дуже оригінально та гарно.
